MAZDA MODEL 6 2015 Instruktionsbog (in Danish)

4-203
Under kørsel
i-ACTIVSENSE
tKollisionsadvarsel
Hvis der er risiko for en kollision med et
køretøj forude, afspilles advarselslyden
kontinuerligt, og der vises en advarsel i
multiinformationsdisplayet eller det aktive
kørselsdisplay (med aktivt kørselsdisplay).
tStandsning af SBS-systemets
funktion
Smart bremsehjælp (SBS) kan deaktiveres
midlertidigt.
Se afsnittet ”Tilpasningsmuligheder”
på side 9-14.
Når SBS-systemet (Smart bremsehjælp)
er slukket, tændes indikatoren OFF for
Smart bremsehjælp (SBS).Systemet aktiveres, når motoren
startes igen.
BREMS!
BEMÆRK
Når SBS-systemet (Smart bremsehjælp)
slukkes, tændes indikatoren OFF for
Smart bremsehjælp (SBS) samtidigt.

4-204
Under kørsel
i-ACTIVSENSE
Bilen er udstyret med et fremaddetekterende kamera (FSC). Der er placeret et
fremaddetekterende kamera (FSC) i nærheden af bakspejlet, som bruges af
følgende systemer.
•Fjernlyskontrolsystem (HBC)
•Adaptive LED-forlygter
•Advarselssystem til vognbaneskift (LDWS)
•Føreropmærksomhedsadvarsel
•Assistancesystem til bevarelse af vognbane
•Smart bremsehjælp (SBS – Smart Brake Support)
Det fremaddetekterende kamera (FSC) bestemmer betingelserne forud for bilen under
kørsel om natten og detekterer vognbaner. Afstanden, hvorved det fremaddetekterende
kamera (FSC) kan detektere objekter, varierer efter omgivelsesbetingelserne.
Fremaddetekterende kamera (FSC)*
•Sæt ikke tilbehør, klistermærker eller film på forruden i nærheden af FSC-kameraet.
Hvis området foran det linsen på det fremaddetekterende kamera (FSC) er blokeret,
vil de medføre, at systemet ikke fungerer korrekt. Det betyder, at hvert system
muligvis ikke vil fungere normalt, hvilket kunne føre til en pludselig ulykke.
•Adskil eller modificerer ikke det fremaddetekterende kamera (FSC).
Adskillelse eller modificering af det fremaddetekterende kamera (FSC) vil forårsage
en fejlfunktion eller forkert betjening. Det betyder, at hvert system muligvis ikke vil
fungere normalt, hvilket kunne føre til en pludselig ulykke.
FORSIGTIG
*Visse modeller.

4-205
Under kørsel
i-ACTIVSENSE
•Overhold følgende forholdsregler for at sikre korrekt funktion af FSC-kameraet.
• Retningen af det fremaddetekterende kamera (FSC) er blevet nøje justeret,
og du bør derfor ikke ændre installationspositionen eller fjerne kameraet.
• Pas på ikke at ridse FSC-linsen, og sørg for, at den ikke bliver snavset.
• Fjern ikke FSC-dækslet.
• Placer ikke objekter på instrumentbrættet, som reflekterer lys.
• Hold altid forrudeglasset omkring kameraet rent ved at fjerne snavs eller dug.
Brug forrudeafrimeren til at fjerne dug på forruden.
• Kontakt en fagekspert for at få rengjort den indvendige side af forruden omkring
FSC-kameraet. Vi anbefaler en autoriseret Mazda-reparatør.
• Kontakt en fagekspert, før der udføres reparationer omkring FSC-kameraet.
Vi anbefaler en autoriseret Mazda-reparatør.
• Det fremaddetekterende kamera (FSC) er installeret på forruden. Kontakt en
fagekspert, når reparation og udskiftning er nødvendig. Vi anbefaler en autoriseret
Mazda-reparatør.
• Ved udførelse af reparationer omkring bakspejlet skal du kontakte en fagekspert.
Vi anbefaler en autoriseret Mazda-reparatør.
• Slå ikke på, og anvend ikke stærk styrke på FSC-kameraet eller området omkring
det. Hvis der anvendes stor kraft, skal du indstille brugen af advarselssystemet til
vognbaneskift (LDWS), fjernlyskontrolsystemet (HBC), adaptive LED-forlygter,
Smart bremsestøtte (SBS), føreropmærksomhedsadvarsel og assistancesystem til
bevarelse af vognbane, og du skal kontakte en fagekspert. Vi anbefaler en autoriseret
Mazda-reparatør.
• Den retning, som FSC-kameraet peger i, er blevet finjusteret. Du må ikke ændre
monteringspositionen af FSC-kameraet eller fjerne det. Hvis det gøres, kan det
resultere i beskadigelse eller fejlfunktion.
FORSIGTIG

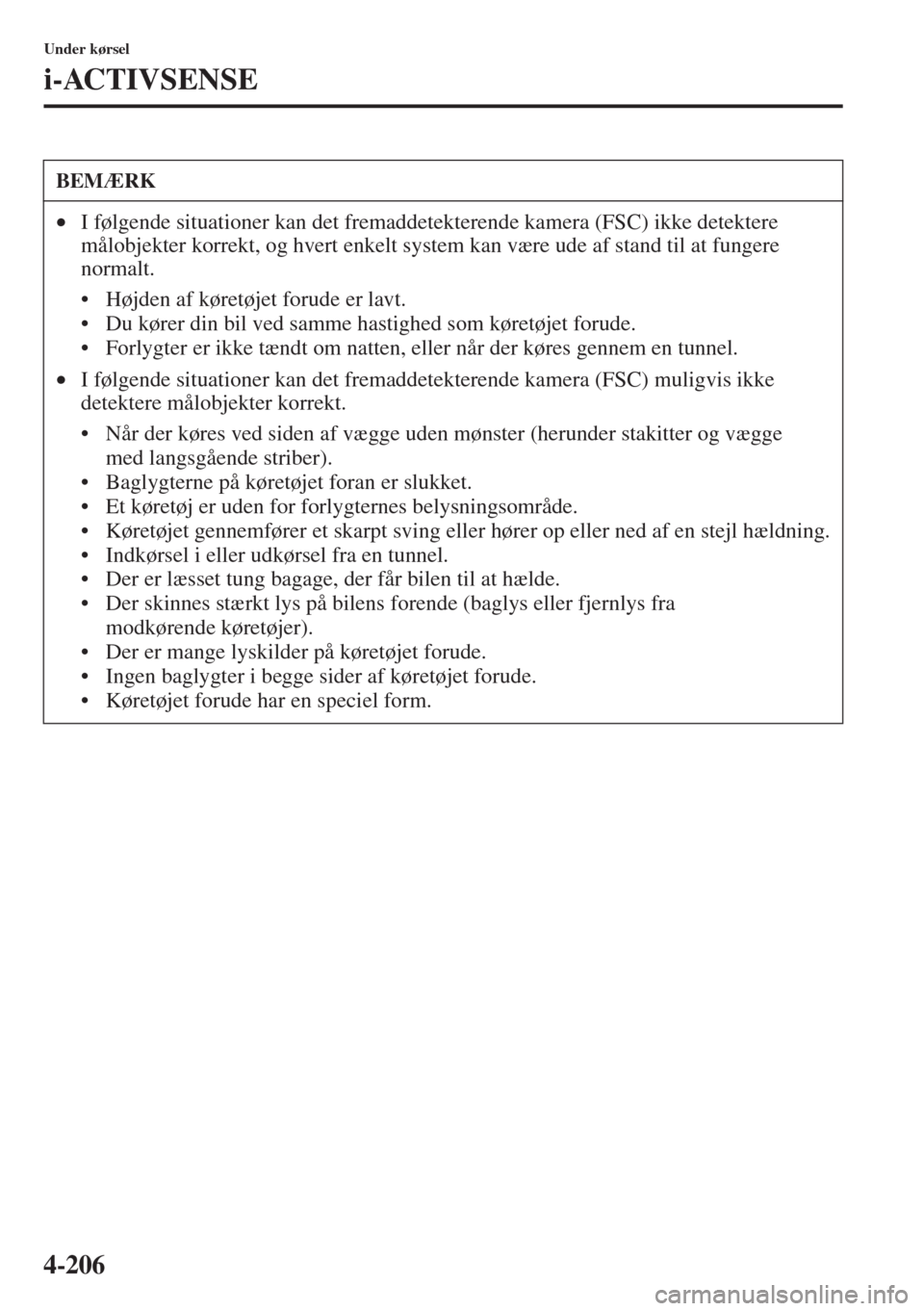

4-206
Under kørsel
i-ACTIVSENSE
BEMÆRK
•I følgende situationer kan det fremaddetekterende kamera (FSC) ikke detektere
målobjekter korrekt, og hvert enkelt system kan være ude af stand til at fungere
normalt.
• Højden af køretøjet forude er lavt.
• Du kører din bil ved samme hastighed som køretøjet forude.
• Forlygter er ikke tændt om natten, eller når der køres gennem en tunnel.
•I følgende situationer kan det fremaddetekterende kamera (FSC) muligvis ikke
detektere målobjekter korrekt.
• Når der køres ved siden af vægge uden mønster (herunder stakitter og vægge
med langsgående striber).
• Baglygterne på køretøjet foran er slukket.
• Et køretøj er uden for forlygternes belysningsområde.
• Køretøjet gennemfører et skarpt sving eller hører op eller ned af en stejl hældning.
• Indkørsel i eller udkørsel fra en tunnel.
• Der er læsset tung bagage, der får bilen til at hælde.
• Der skinnes stærkt lys på bilens forende (baglys eller fjernlys fra
modkørende køretøjer).
• Der er mange lyskilder på køretøjet forude.
• Ingen baglygter i begge sider af køretøjet forude.
• Køretøjet forude har en speciel form.

4-207
Under kørsel
i-ACTIVSENSE
Din bil er udstyret med en radarsensor (foran).
Følgende systemer bruger også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Hjælpesystem til afstandsgenkendelse (DRSS – Distance Recognition Support System)
•Smart bremsehjælp (SBS – Smart Brake Support)
Radarsensoren (foran) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj forude eller en forhindring, og som sendes fra radarsensoren.
Radarsensoren (foran) er monteret bag frontemblemet.
Hvis der vises ”Front radar blocked” (Forreste radar blokeret) i multiinformationsdisplayet
i instrumentpanelet, skal du rengøre området omkring radarsensoren (foran).
Radarsensor (foran)*
Radarsensor
*Visse modeller.

4-208
Under kørsel
i-ACTIVSENSE
Overhold følgende forholdsregler for at sikre korrekt funktion af alle systemer.
•Klæb ikke klistermærker (herunder gennemsigtige klistermærker) på overfladen af
kølergitteret og frontemblemet i og omkring radarsensoren (foran), og udskift ikke
kølergitteret og frontemblemet med noget produkt, der ikke er et originalt produkt,
der er designet til brug med radarsensoren (foran).
•Radarsensoren (foran) omfatter en funktion til detektering af snavs på radarsensorens
(foran) frontflade, som giver føreren besked herom. Afhængigt af betingelserne vil
funktionen dog muligvis ikke detektere plastikposer, vand eller sne, eller det vil tage
noget tid. Hvis det sker, vil systemet muligvis ikke fungere korrekt. Hold derfor altid
radarsensoren (foran) ren.
•Monter ikke en grillbeskytter.
•Hvis den forreste del af bilen er blevet beskadiget ved en ulykke, kan radarsensorens
(foran) placering være ændret. Stop øjeblikkeligt systemet, og få bilen efterset af en
autoriseret Mazda-reparatør.
•Brug ikke kofangeren til at skubbe andre biler eller forhindringer med, f.eks. når du
kører ud af en parkeringsbås. Det kunne ramme radarsensoren (foran) og ændre
dens position.
•Fjern, adskil, eller modificer ikke radarsensoren (foran).
•Kontakt en autoriseret Mazda-forhandler for at få udført reparation, udskiftning eller
lakering omkring radarsensoren (foran).
•Juster ikke bilens affjedring. Hvis affjedringen ændres, kan bilens stilling over vejen
blive ændret, og radarsensoren (foran
) vil muligvis ikke kunne detektere en bil eller
en forhindring forude korrekt.
FORSIGTIG

4-209
Under kørsel
i-ACTIVSENSE
BEMÆRK
•Under følgende betingelser kan radarsensoren (foran) muligvis ikke kunne detektere
køretøjer forude eller forhindringer korrekt, og hver enkelt system vil muligvis ikke
fungere korrekt.
• Bagfladen på et køretøj forude reflekterer ikke radiobølger effektivt. Det kunne f.eks.
være en anhænger uden læs eller en bil med lastplatform, der er dækket med en blød
overdækning, køretøjer med en hård plastikbagklap og køretøjer med rund form.
• Køretøjer forude med lav køretøjsvægt og dermed mindre areal til refleksion af
radiobølger.
• Sigtbarheden er reduceret, fordi der er et køretøj forude, som sprøjter vand,
sne eller sand op fra dets dæk og på din forrude.
• Bagagerummet er fyldt med tunge objekter, eller bagsæderne er besat.
• Is, sne eller snavs på frontfladen af frontemblemet.
• Under dårlige vejrbetingelser, f.eks. regn og sne- eller sandstorme.
• Ved kørsel i nærheden af faciliteter eller objekter, der udsender stærke radiobølger.
•Under følgende omstændigheder kan radarsensoren (foran) muligvis ikke detektere
køretøjer forude eller forhindringer.
• Starten og slutningen af et sving.
• Veje med mange sving.
• Smalle vejbaner på grund af vejarbejde eller lukkede vejbaner.
• Køretøjet forude kører ind i radarsensorens blinde vinkel.
• Køretøjet forude kører unormalt på grund af en ulykke eller beskadigelse.
• Veje med flere op- og nedhældninger
• Kørsel på ringe veje eller ubelagte veje.
• Afstanden mellem din bil og køretøjet forude er ekstremt lille.
• Et køretøj kommer pludseligt tæt på, f.eks. ved at skære ind foran dig i vejbanen.
•Du kun forhindre forkert funktion af systemet ved at bruge dæk af samme mærke,
med samme mønster og fra samme producent på alle fire hjul. Desuden bør du ikke
bruge dæk, der har vidt forskellige slidmønstre eller dæktryk, på samme bil.
(Inklusive dæk på reservehjul)
•Hvis batteristyrken er svag, vil systemet muligvis ikke fungere korrekt.
•Ved kørsel på veje med lidt trafik og f
å køretøjer forude eller forhindringer, som
radarsensoren (foran) kan detektere, kan der midlertidigt blive vist ”Radar blocked”
(Radar blokeret). Dette angiver dog ikke noget problem.

4-210
Under kørsel
i-ACTIVSENSE
Din bil er udstyret med en lasersensor (foran). Der er placeret en lasersensor (foran) i
nærheden af bakspejlet, som bruges af følgende systemer.
•Smart bremsehjælp (SBS – Smart Brake Support)
•Smart bremsehjælp i by [Fremad] (SCBS F – Smart City Brake Support [Forward])
Lasersensor (foran)*
Overhold følgende forholdsregler for at sikre korrekt funktion af systemet.
•Hold forruden ren på alle tidspunkter.
•Sæt ikke klistermærker på forruden (det gælder også gennemsigtige klistermærker).
•Hvis der er synlige revner eller synlig beskadigelse som følge af flyvende grus eller
lignende i nærheden af lasersensoren (foran), skal du øjeblikkeligt stoppe brugeren af
systemet og få bilen efterset hos en autoriseret Mazda-reparatør.
På næste side kan du se, hvordan du slukker for systemet. Se afsnittet
”Tilpasningsmuligheder” på side 9-14.
•Påfør ikke noget dækmiddel på forruden.
•Kontakt en autoriseret Mazda-reparatør, når vinduesviskerne eller forruden
skal udskiftes.
•Fjern aldrig føleren.
•En aftaget føler vil ikke længere opfylde betingelserne for en klasse 1M-laser iht.
specifikationerne i IEC 60825-1, og øjensikkerheden kan ikke længere garanteres.
•Kig aldrig ind i føleren vha. optiske instrumenter med forstørrelsesfunktion, f.eks.
forstørrelsesglas, mikroskop eller objektiver, inden for en afstand af 100 mm fra føleren.
FORSIGTIG
*Visse modeller.

4-211
Under kørsel
i-ACTIVSENSE
Data om stråling fra laserføleren
Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergensvinkel (vandret x lodret): 28 grader × 12 grader
BEMÆRK
•I følgende situationer kan det lasersensoren (foran) ikke detektere køretøjer forud
korrekt, og hvert enkelt system kan være ude af stand til at fungere normalt.
• Forruden er snavset.
• Der er placeret lange bagageemner eller last på påmonterede tagskinner, som
dækker lasersensoren (foran).
• Udstødningsgas fra køretøjet foran, sand, sne og vanddampe, der stiger op fra
kloakdæksler og gitre, og vand sprøjtet ud i luften.
•Hvis der er tydelige revner eller beskadigelse, der forårsages af flyvende grus eller
snavs på forruden, skal forruden udskiftes. Kontakt en autoriseret Mazda-reparatør
for at få den udskiftet.

4-212
Under kørsel
i-ACTIVSENSE
Din bil er udstyret med en radarsensor (bag). Følgende systemer bruger også
radarsensorerne (bag).
•Blindvinkelovervågning (BSM)
•Advarsel om krydsende trafik bagude (RCTA)
Radarsensorerne (bag) fungerer ved at registrere de radiobølger, der reflekteres fra et
køretøj, der nærmer sig bagfra, eller en forhindring, og som sendes fra radarsensoren.
Radarsensorerne (bag) er monteret i venstre og højre side inde i den bageste kofanger.
Hold altid overfladen af bagkofangeren i nærheden af radarsensorerne (bag) rene, så
radarsensorerne (bag) fungerer normalt. Påsæt desuden ikke ting som klistermærker o.l.
Se afsnittet ”Udvendig pleje” på side 6-69.
Radarsensorer (bag)*
Hvis bagkofangeren opfanger et svært stød, vil systemet muligvis ikke længere
fungere normalt. Stop øjeblikkeligt systemet, og få bilen efterset af en autoriseret
Mazda-forhandler.
Radarsensorer (bag)Radarsensorer (bag) SedanStationcar
FORSIGTIG
*Visse modeller.
