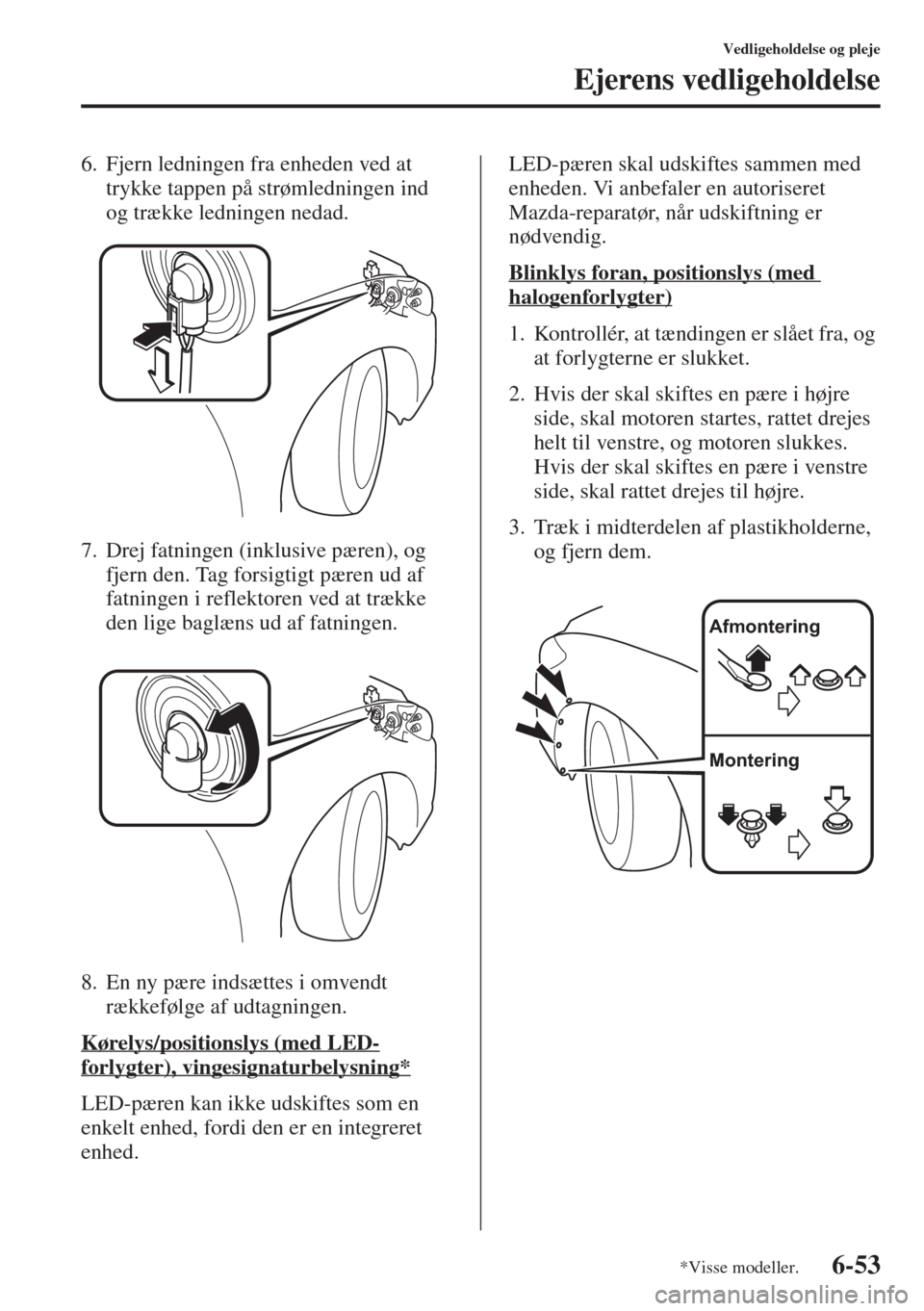

6-53
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
7. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Kørelys/positionslys (med LED-
forlygter), vingesignaturbelysning*
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Blinklys foran, positionslys (med
halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
3. Træk i midterdelen af plastikholderne,
og fjern dem.
Afmontering
Montering
*Visse modeller.

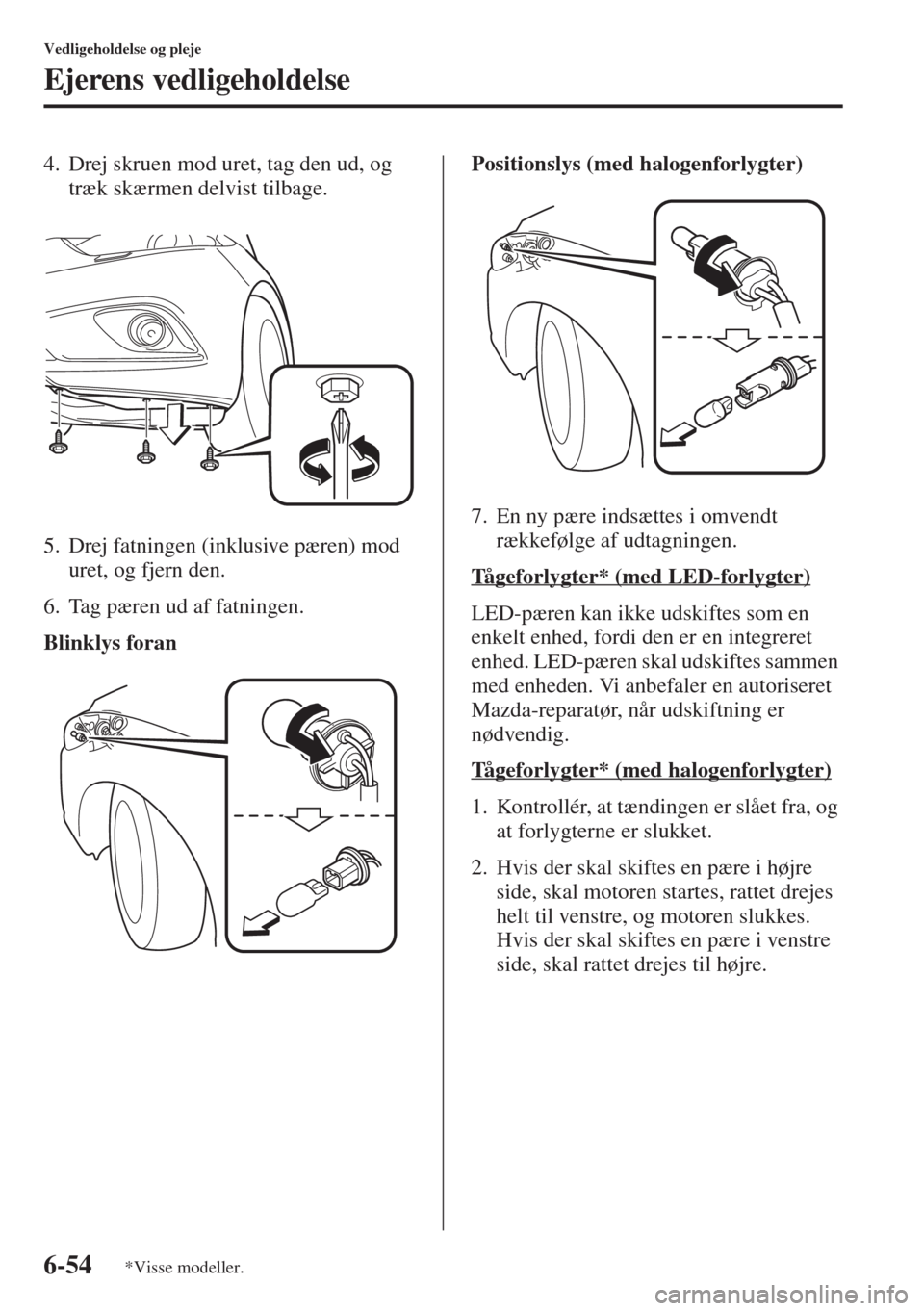

6-54
Vedligeholdelse og pleje
Ejerens vedligeholdelse
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.
5. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
6. Tag pæren ud af fatningen.
Blinklys foranPositionslys (med halogenforlygter)
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Tå g e f o r lygter* (med LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Tå g e f o r lygter* (med halogenforlygter)
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Hvis der skal skiftes en pære i højre
side, skal motoren startes, rattet drejes
helt til venstre, og motoren slukkes.
Hvis der skal skiftes en pære i venstre
side, skal rattet drejes til højre.
*Visse modeller.

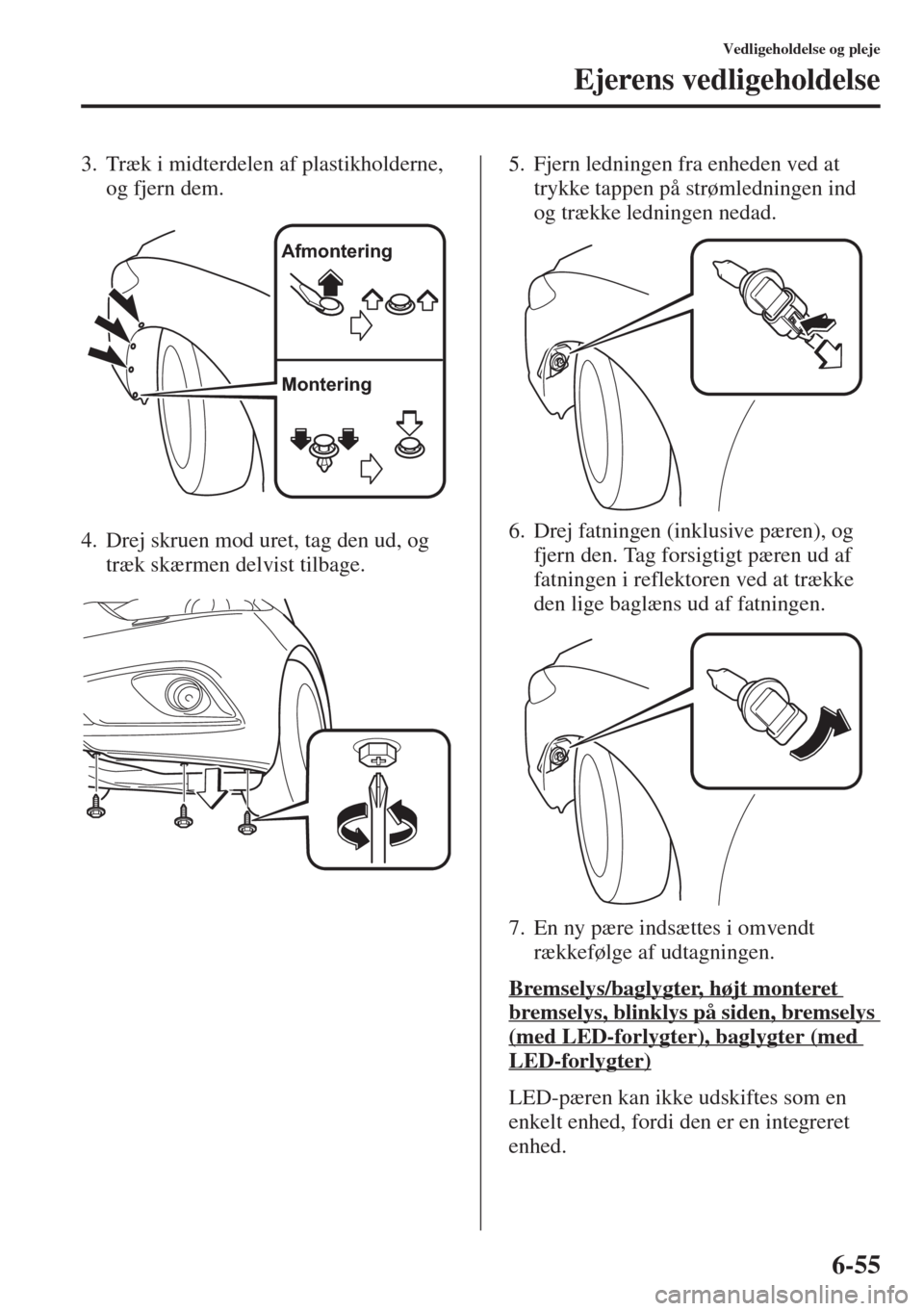

6-55
Vedligeholdelse og pleje
Ejerens vedligeholdelse
3. Træk i midterdelen af plastikholderne,
og fjern dem.
4. Drej skruen mod uret, tag den ud, og
træk skærmen delvist tilbage.5. Fjern ledningen fra enheden ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
6. Drej fatningen (inklusive pæren), og
fjern den. Tag forsigtigt pæren ud af
fatningen i reflektoren ved at trække
den lige baglæns ud af fatningen.
7. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bremselys/baglygter, højt monteret
bremselys, blinklys på siden, bremselys
(med LED-forlygter), baglygter (med
LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed.
Afmontering
Montering

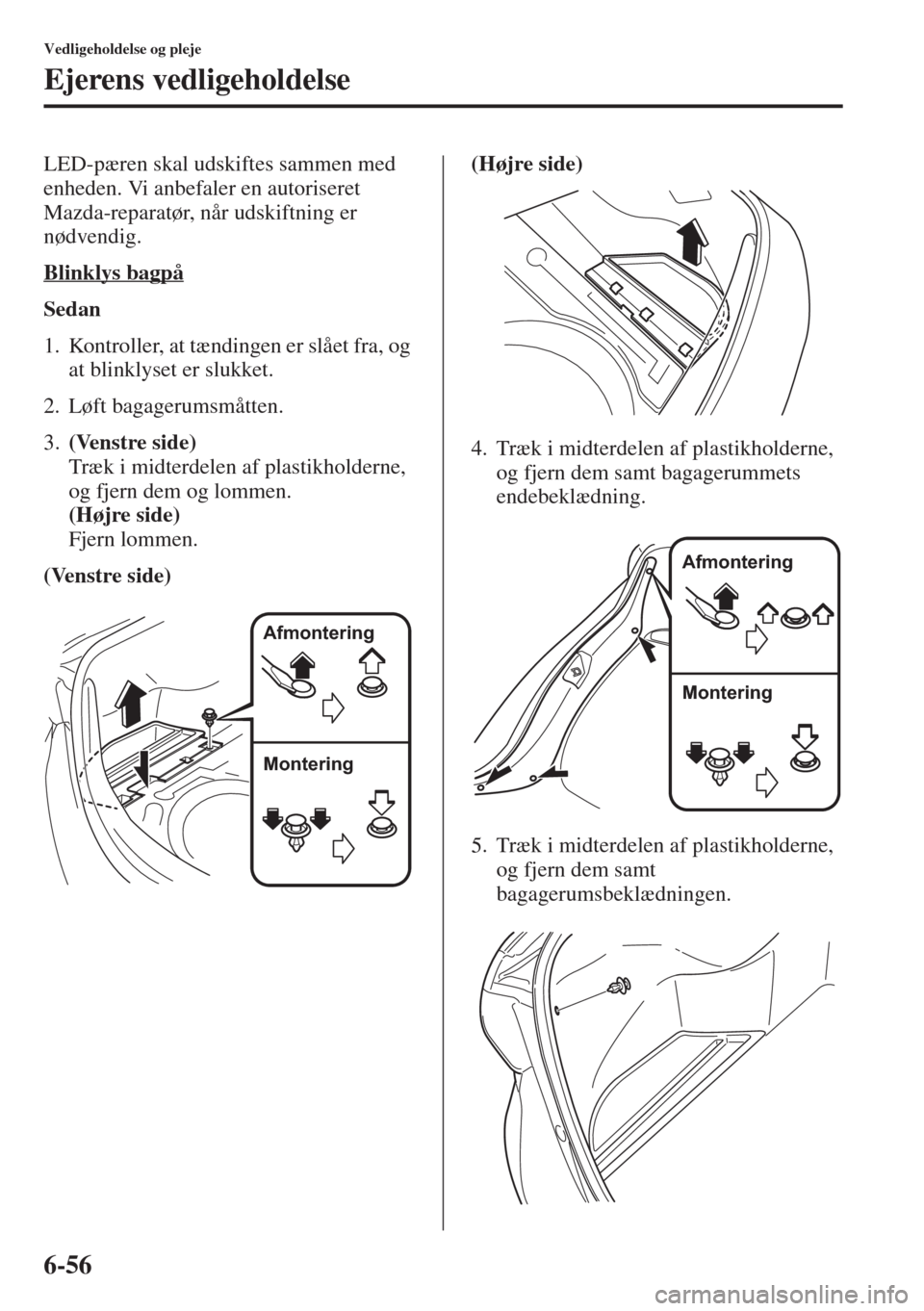

6-56
Vedligeholdelse og pleje
Ejerens vedligeholdelse
LED-pæren skal udskiftes sammen med
enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Blinklys bagpå
Sedan
1. Kontroller, at tændingen er slået fra, og
at blinklyset er slukket.
2. Løft bagagerumsmåtten.
3.(Venstre side)
Træk i midterdelen af plastikholderne,
og fjern dem og lommen.
(Højre side)
Fjern lommen.
(Venstre side)(Højre side)
4. Træk i midterdelen af plastikholderne,
og fjern dem samt bagagerummets
endebeklædning.
5. Træk i midterdelen af plastikholderne,
og fjern dem samt
bagagerumsbeklædningen.
Afmontering
Montering
Afmontering
Montering

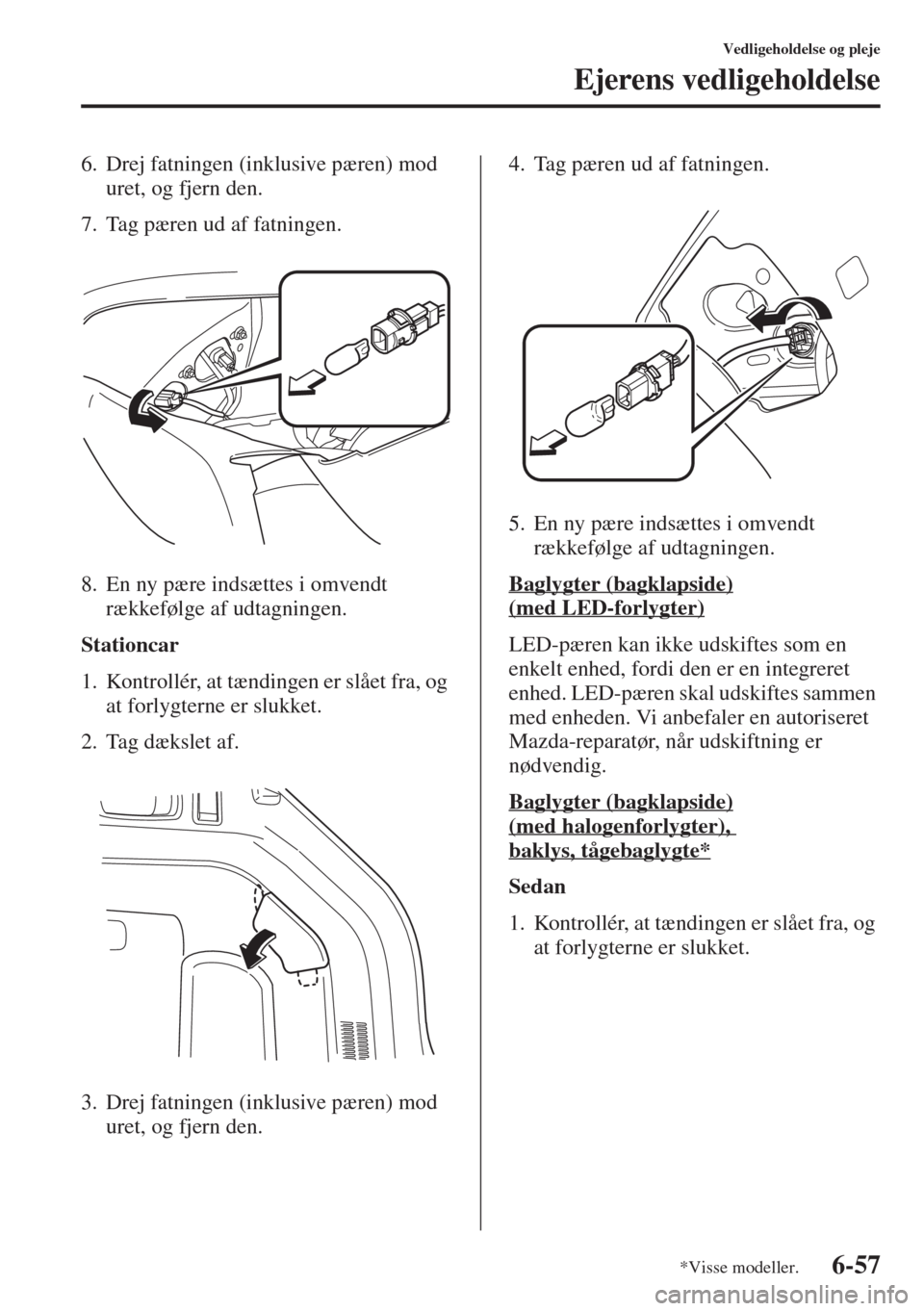

6-57
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
7. Tag pæren ud af fatningen.
8. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Stationcar
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Tag dækslet af.
3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.4. Tag pæren ud af fatningen.
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Baglygter (bagklapside)
(med LED-forlygter)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Baglygter (bagklapside)
(med halogenforlygter),
baklys, tågebaglygte*
Sedan
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
*Visse modeller.

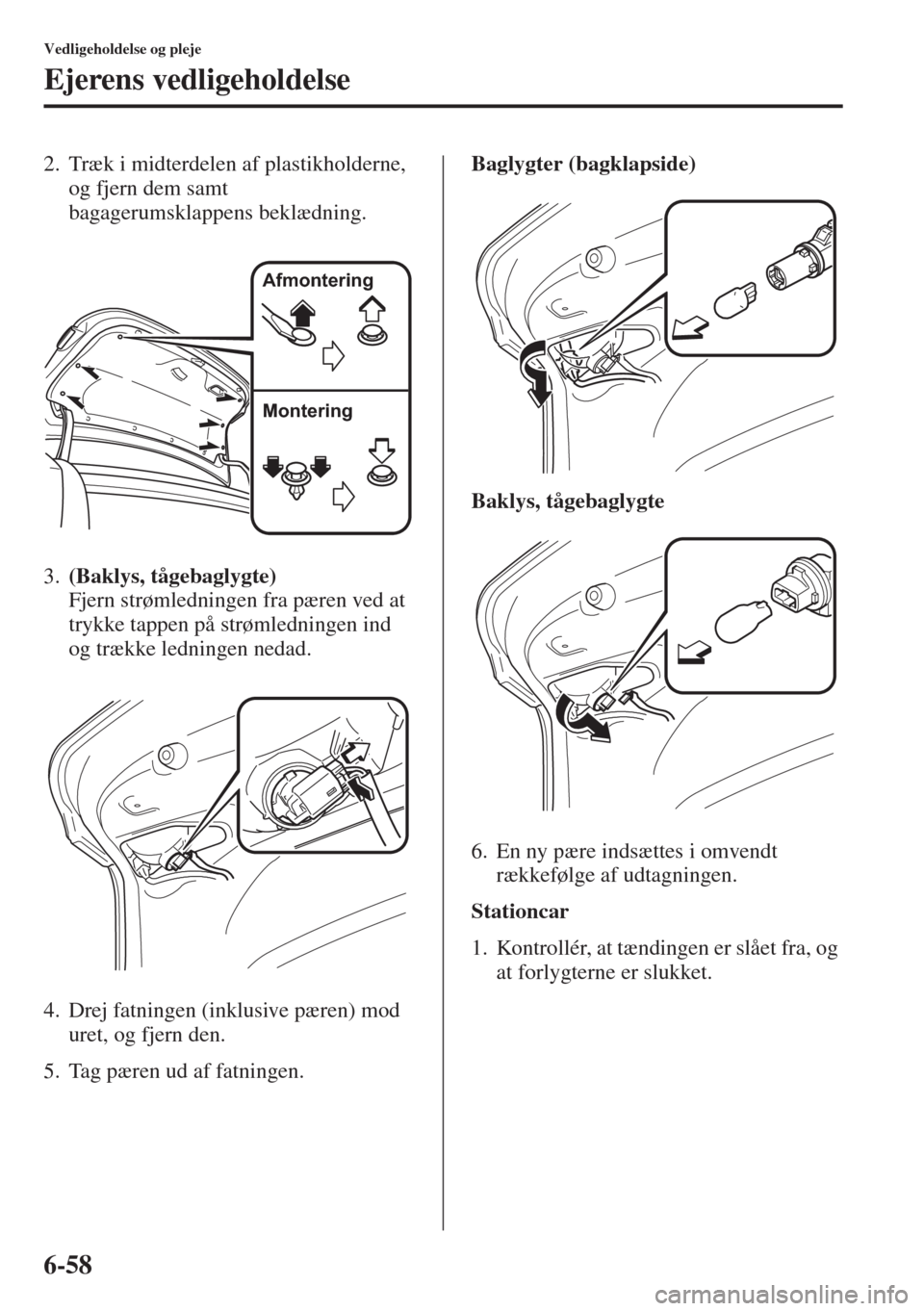

6-58
Vedligeholdelse og pleje
Ejerens vedligeholdelse
2. Træk i midterdelen af plastikholderne,
og fjern dem samt
bagagerumsklappens beklædning.
3.(Baklys, tågebaglygte)
Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.
4. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
5. Tag pæren ud af fatningen.Baglygter (bagklapside)
Baklys, tågebaglygte
6. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Stationcar
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
Afmontering
Montering

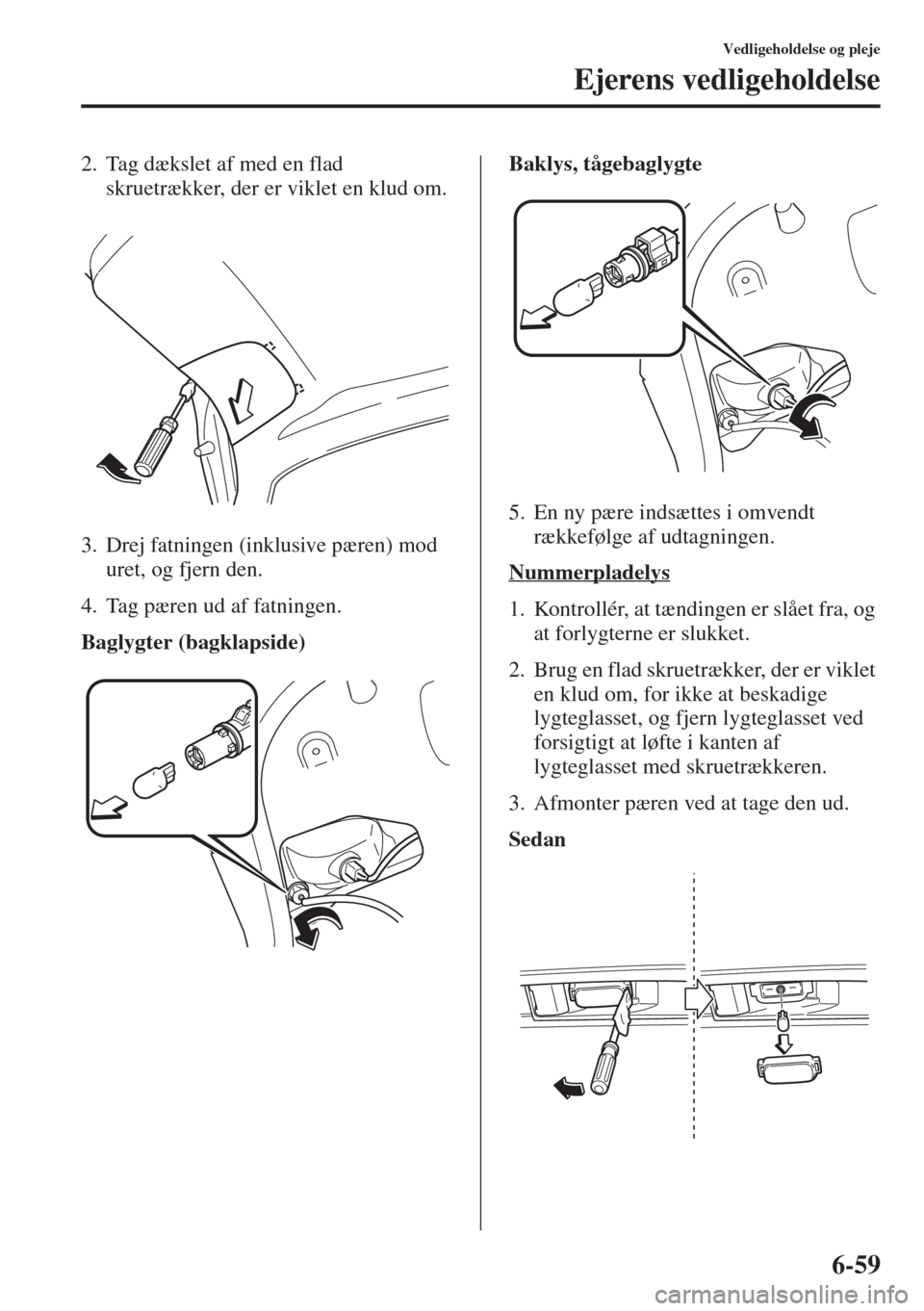

6-59
Vedligeholdelse og pleje
Ejerens vedligeholdelse
2. Tag dækslet af med en flad
skruetrækker, der er viklet en klud om.
3. Drej fatningen (inklusive pæren) mod
uret, og fjern den.
4. Tag pæren ud af fatningen.
Baglygter (bagklapside)Baklys, tågebaglygte
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Nummerpladelys
1. Kontrollér, at tændingen er slået fra, og
at forlygterne er slukket.
2. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med skruetrækkeren.
3. Afmonter pæren ved at tage den ud.
Sedan

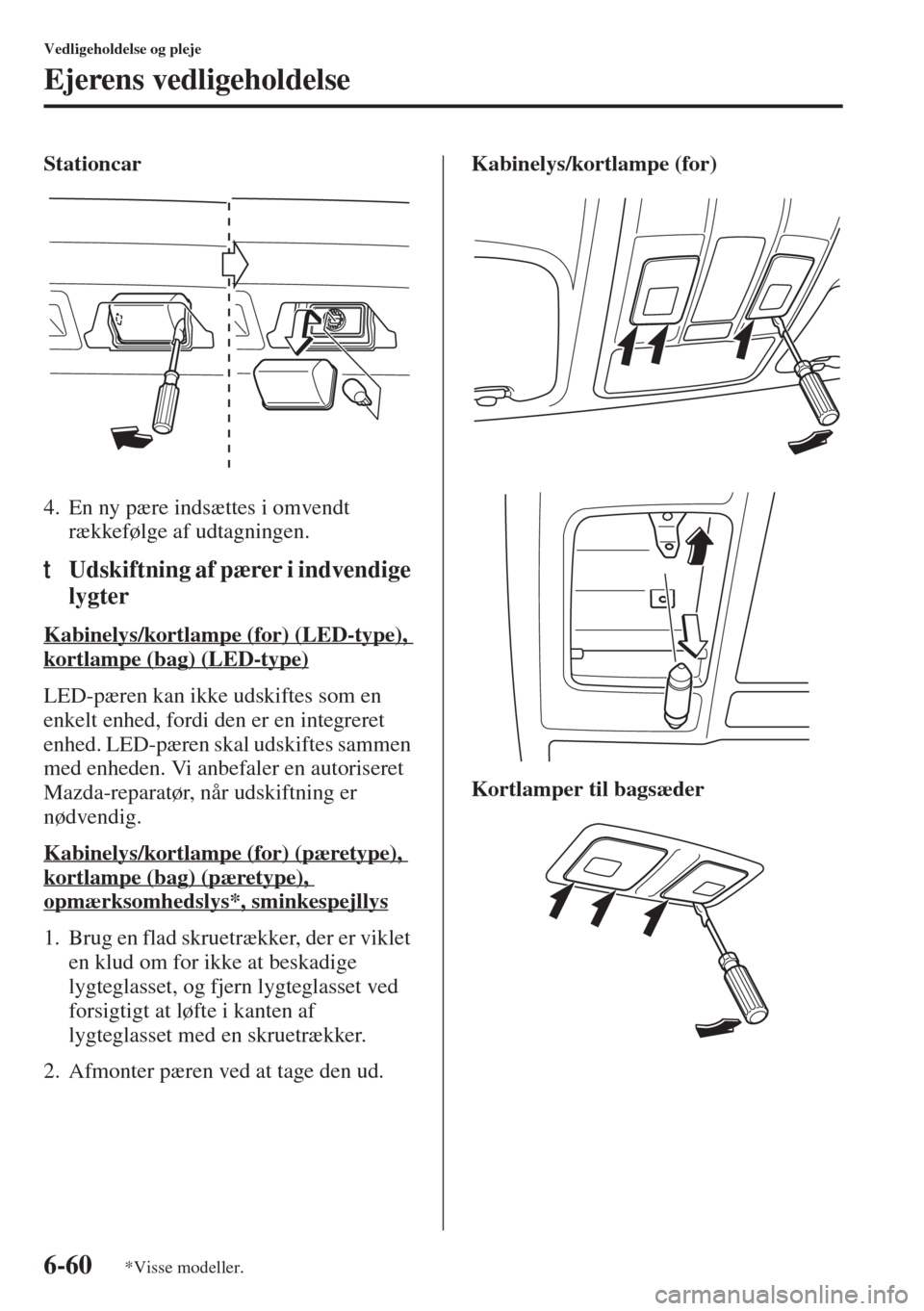

6-60
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Stationcar
4. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
tUdskiftning af pærer i indvendige
lygter
Kabinelys/kortlampe (for) (LED-type),
kortlampe (bag) (LED-type)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
Kabinelys/kortlampe (for) (pæretype),
kortlampe (bag) (pæretype),
opmærksomhedslys*, sminkespejllys
1. Brug en flad skruetrækker, der er viklet
en klud om for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Afmonter pæren ved at tage den ud.Kabinelys/kortlampe (for)
Kortlamper til bagsæder
*Visse modeller.

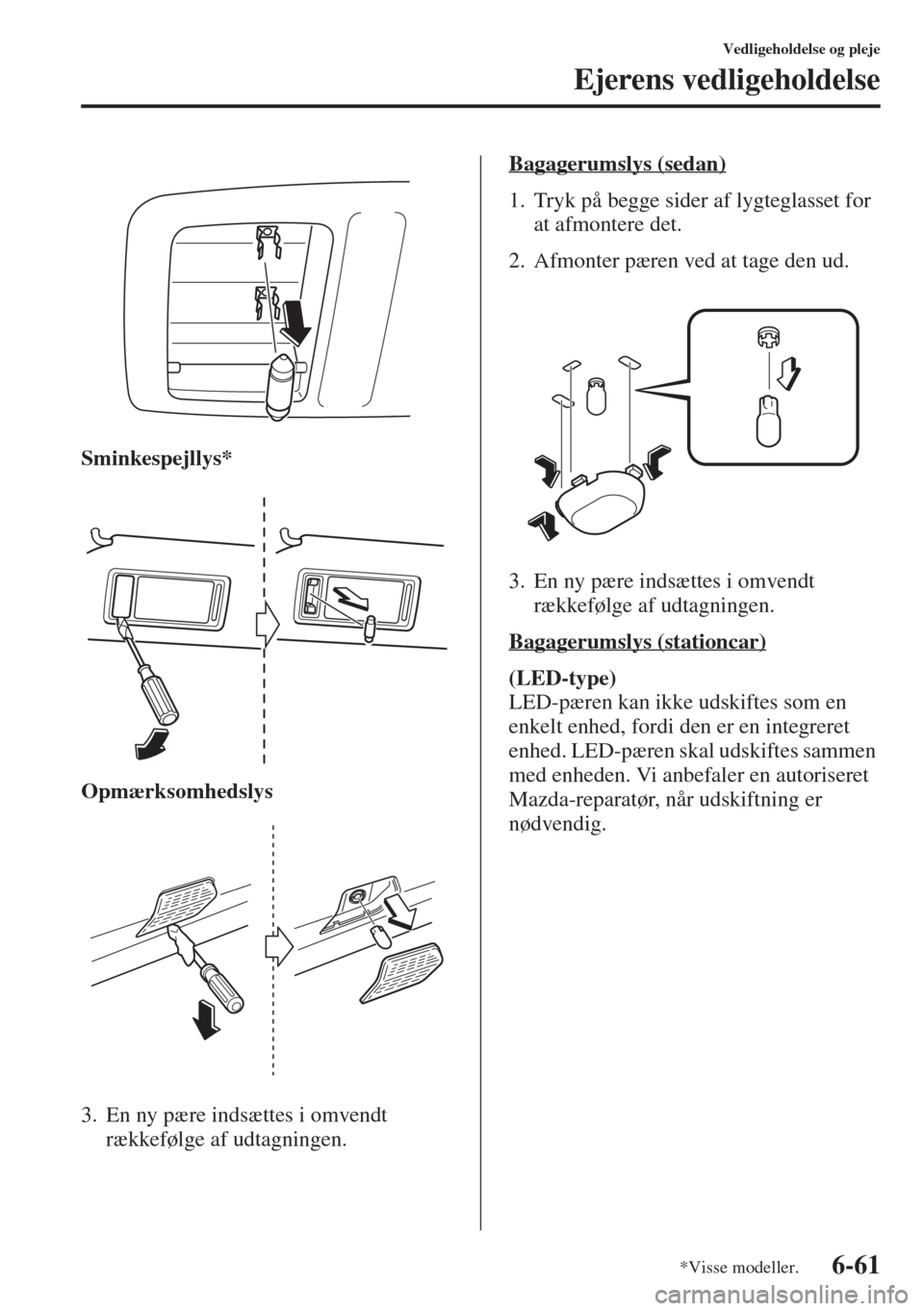

6-61
Vedligeholdelse og pleje
Ejerens vedligeholdelse
Sminkespejllys*
Opmærksomhedslys
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.Bagagerumslys (sedan)
1. Tryk på begge sider af lygteglasset for
at afmontere det.
2. Afmonter pæren ved at tage den ud.
3. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Bagagerumslys (stationcar)
(LED-type)
LED-pæren kan ikke udskiftes som en
enkelt enhed, fordi den er en integreret
enhed. LED-pæren skal udskiftes sammen
med enheden. Vi anbefaler en autoriseret
Mazda-reparatør, når udskiftning er
nødvendig.
*Visse modeller.

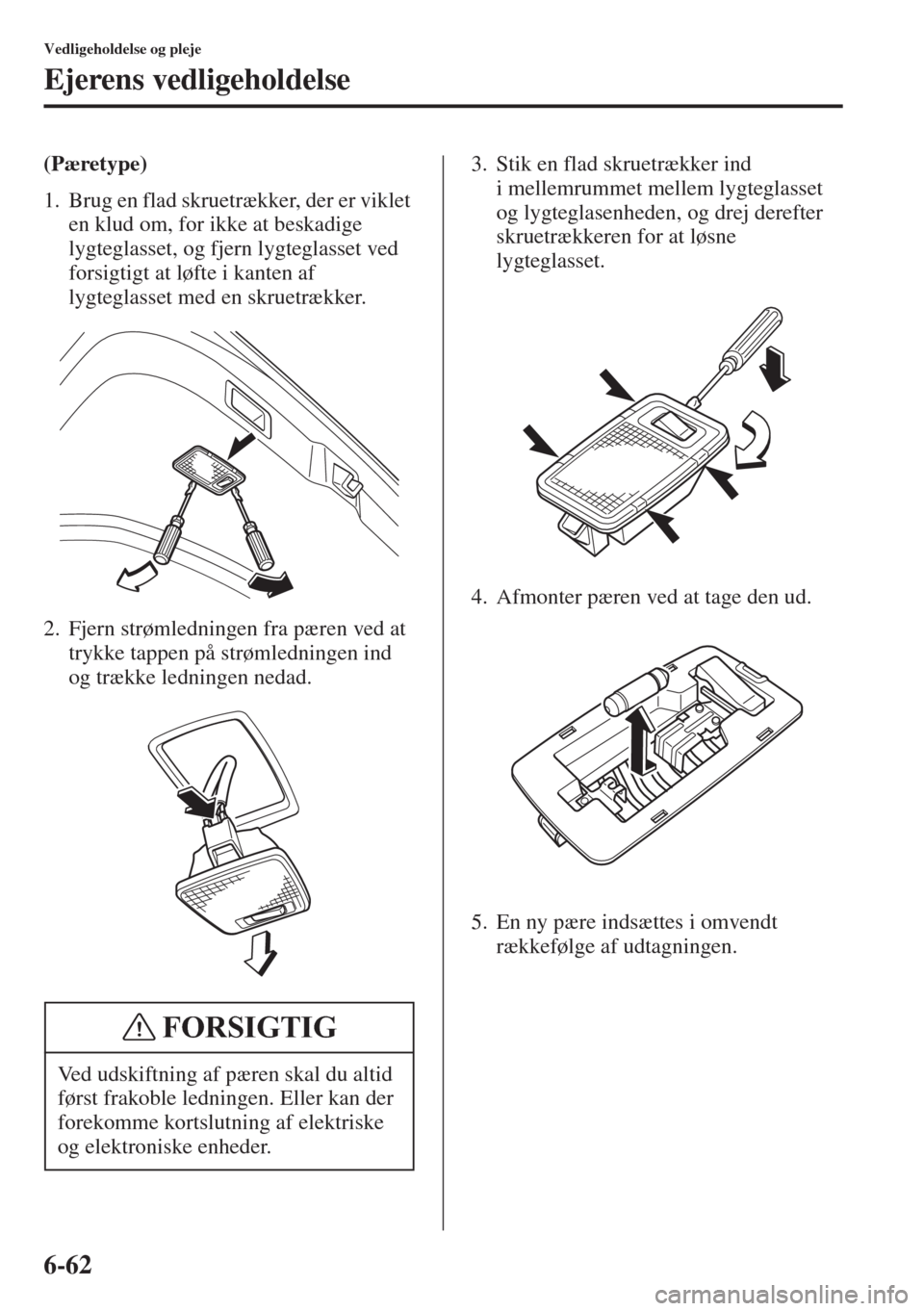

6-62
Vedligeholdelse og pleje
Ejerens vedligeholdelse
(Pæretype)
1. Brug en flad skruetrækker, der er viklet
en klud om, for ikke at beskadige
lygteglasset, og fjern lygteglasset ved
forsigtigt at løfte i kanten af
lygteglasset med en skruetrækker.
2. Fjern strømledningen fra pæren ved at
trykke tappen på strømledningen ind
og trække ledningen nedad.3. Stik en flad skruetrækker ind
i mellemrummet mellem lygteglasset
og lygteglasenheden, og drej derefter
skruetrækkeren for at løsne
lygteglasset.
4. Afmonter pæren ved at tage den ud.
5. En ny pære indsættes i omvendt
rækkefølge af udtagningen.
Ved udskiftning af pæren skal du altid
først frakoble ledningen. Eller kan der
forekomme kortslutning af elektriske
og elektroniske enheder.
FORSIGTIG
