3. Desprindeţi clema.
Clemă
4. Scoateţi rezervorul pentru lichidul despălare a parbrizului și șuruburile.

Rezervor pentru lichidul
de spălare a parbrizuluiŞurub
Ghidaj
5. Scoateţi ghidajul.
Ghidaj
6. Deconectaţi unitatea de la conectorapăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

7. Rotiţi ansamblul bec-soclu pentru a-ldemonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

8. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-56
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

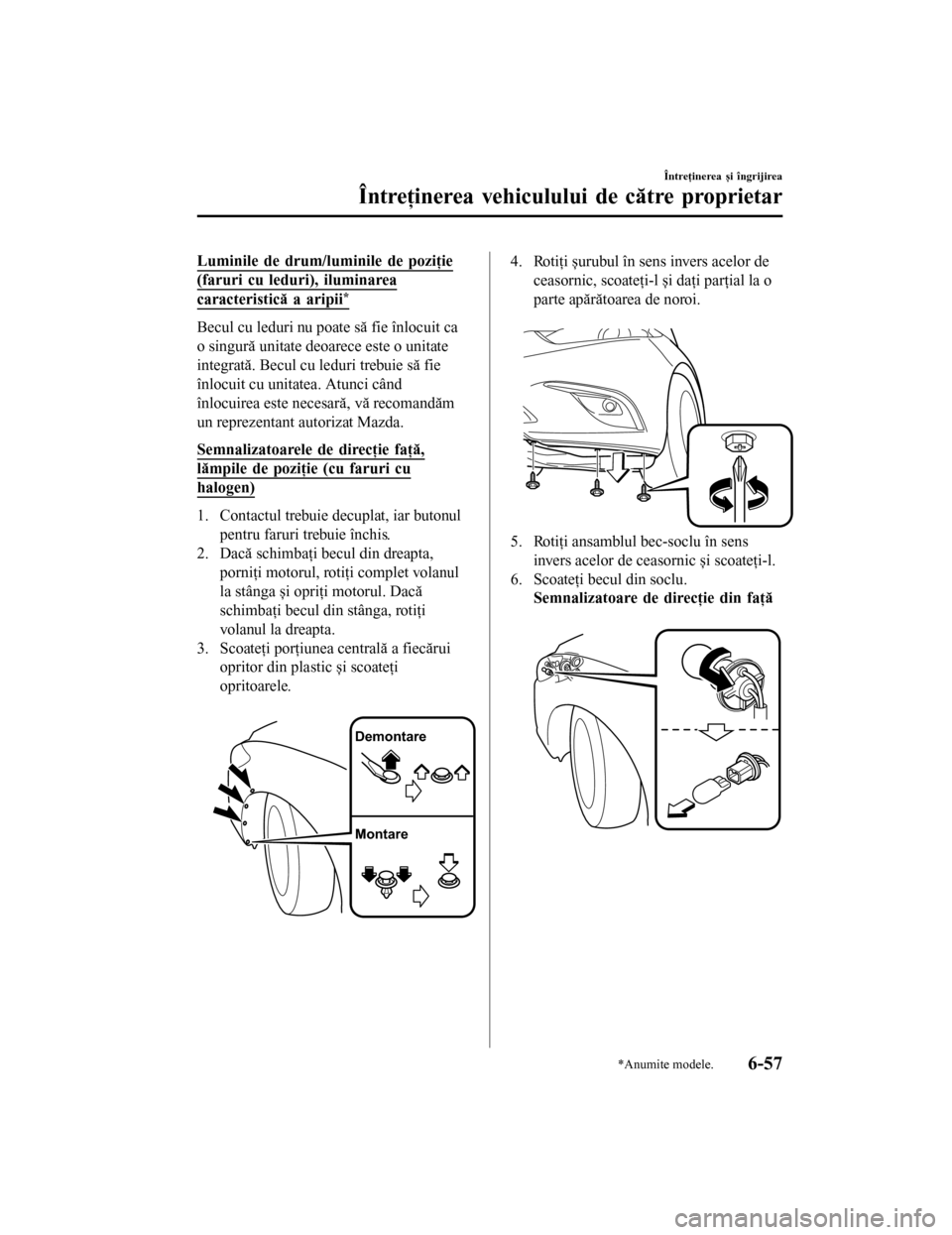

Luminile de drum/luminile de poziţie
(faruri cu leduri), iluminarea
caracteristică a aripii*
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată. Becul cu leduri trebuie să fie
înlocuit cu unitatea. Atunci când
înlocuirea este necesară, vă recomandăm
un reprezentant autorizat Mazda.
Semnalizatoarele de direcţie faţă,
lămpile de poziţie (cu faruri cu
halogen)
1. Contactul trebuie decuplat, iar butonulpentru faruri trebuie închis.
2. Dacă schimbaţi becul din dreapta, porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta.
3. Scoateţi porţiunea centrală a fiecărui opritor din plastic și scoateţi
opritoarele.

Demontare
Montare
4. Rotiţi șurubul în sens invers acelor de
ceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

5. Rotiţi ansamblul bec-soclu în sensinvers acelor de ceasornic și scoateţi-l.
6. Scoateţi becul din soclu. Semnalizatoare de direcţie din faţă

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-57
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

Luminile de poziţie (cu faruri cu
halogen)
7. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Farurile de ceaţă
* (faruri cu leduri)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Farurile de ceaţă (faruri cu halogen)
1. Contactul trebuie decuplat, iar butonul pentru faruri trebuie închis.
2. Dacă schimbaţi becul din dreapta, porniţi motorul, rotiţi complet volanul
la stânga și opriţi motorul. Dacă
schimbaţi becul din stânga, rotiţi
volanul la dreapta.
3. Scoateţi porţiunea centrală a fiecăruiopritor din plastic și scoateţi
opritoarele.

Demontare
Montare
4. Rotiţi șurubul în sens invers acelor deceasornic, scoateţi-l și daţi parţial la o
parte apărătoarea de noroi.

Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-58*Anumite modele.
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

5. Deconectaţi unitatea de la conectorapăsând cu degetul clema de fixare pe
conector și împingând conectorul în
jos.

6. Rotiţi ansamblul bec-soclu pentru a-ldemonta. Scoateţi cu grijă becul din
locașul din oglinda concavă a farului,
trăgându-l ușor.

7. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Stopurile spate/lămpile spate, lampa
centrală de frână, semnalizatoarele de
direcţie laterale, stopurile spate (faruri
cu LED), lămpile spate (faruri cu
LED)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Semnalizatoare de direcţie din spate
Sedan
1. Contactul trebuie decuplat, iar butonul pentru semnalizatoare de direcţie
trebuie închis.
2. Ridicaţi covorașul din portbagaj.
3. (Partea stângă)
Trageţi porţiunea centrală a fiecărui
opritor din plastic și scoateţi
opritoarele și buzunarul.
(Partea dreaptă)
Scoateţi buzunarul.
(Partea stângă)
Demontare
Montare
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-59
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

(Partea dreaptă)
1. Scoateţi porţiunea centrală a fiecăruisuport de fixare din plastic și
scoateţi-le împreună cu finiţia din spate
a portbagajului.

Demontare
Montare
2. Scoateţi porţiunea centrală a fiecăruisuport de fixare din plastic și
scoateţi-le împreună cu finiţia laterală a
portbagajului.

3. Rotiţi ansamblul bec-soclu în sensinvers acelor de ceasornic și scoateţi-l.
4. Scoateţi becul din soclu.
5. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Combi
1. Contactul trebuie decuplat, iar butonul pentru faruri trebuie închis.
2. Scoateţi capacul.
3. Rotiţi ansamblul bec-soclu în sensinvers acelor de ceasornic și scoateţi-l.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-60
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

4. Scoateţi becul din soclu.
5. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Lămpi spate (capota portbagajului/
hayon) (faruri cu LED)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Lămpile din spate (capota
portbagajului/hayon) (faruri cu
halogen), lampa de marșarier, lampa
de ceaţă din spate*
Sedan
1. Contactul trebuie decuplat, iar butonul pentru faruri trebuie închis.
2. Scoateţi porţiunea centrală a fiecărui
suport de fixare din plastic și
scoateţi-le împreună cu capitonajul
capotei portbagajului.

Demontare
Montare
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
*Anumite modele.6-61
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

3.(Lampa de marșarier, lampa de
ceaţă din spate)
Deconectaţi becul de la conectorul
electric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.

4. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
5. Scoateţi becul din soclu. Lămpile spate (partea hayonului)

Lampa pentru marșarier, lampa de
ceaţă spate

6. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Combi
1. Contactul trebuie decuplat, iar butonul pentru faruri trebuie închis.
2. Scoateţi capacul cu o șurubelniţă plată învelită într-o bucată de material.

3. Rotiţi ansamblul bec-soclu în sens
invers acelor de ceasornic și scoateţi-l.
4. Scoateţi becul din soclu.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-62
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

Lămpi spate (partea hayonului)

Lampa pentru marșarier, lampa de
ceaţă spate

5. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Lămpile pentru numărul de
înmatriculare
1. Contactul trebuie decuplat, iar butonul pentru faruri trebuie închis.
2. Înfășuraţi o șurubelniţă cu cap drept într-o cârpă moale pentru a nu strica
lentila, scoateţi lentila apăsând ușor pe
marginea acesteia cu șurubelniţa.
3. Scoateţi becul trăgându-l spre exterior.
Sedan

Combi

4. Montaţi becul nou efectuând operaţiile
în ordinea inversă demontării.
tÎnlocuirea becurilor interioare
Lumini de plafon/plafoniere faţă (tip
cu LED), plafoniere spate (tip cu LED)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-63
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

Luminile de plafon/plafonierele din
faţă (tip cu bec), plafonierele din spate
(tip cu bec), lămpile oglinzii
parasolarului*, lămpile de curtoazie
1. Înfășuraţi o șurubelniţă cu cap dreptîntr-o lavetă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.
2. Scoateţi becul trăgându-l spre exterior. Lumini de plafon/plafoniere faţă


Plafoniere spate


Lămpile oglinzii parasolarului *
Întreţinerea și îngrijirea
Întreţinerea vehiculului de către proprietar
6-64*Anumite modele.
Mazda6 8FK7-EE-16F-RO+L_Edition1.pdf

Lămpi de curtoazie
3. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Lampa din portbagaj (Sedan)
1. Apăsaţi ambele margini ale capacului lentilei pentru a-l scoate.
2. Scoateţi becul trăgându-l spre exterior.
3. Montaţi becul nou efectuând operaţiileîn ordinea inversă demontării.
Lampă a compartimentului pentru
bagaje (Combi)
(tipul cu leduri)
Becul cu leduri nu poate să fie înlocuit ca
o singură unitate deoarece este o unitate
integrată.
Becul cu leduri trebuie să fie înlocuit cu
unitatea. Atunci când înlocuirea este
necesară, vă recomandăm un reprezentant
autorizat Mazda.
(Tipul cu bec)
1. Înfășuraţi o șurubelniţă cu cap drept într-o cârpă moale pentru a nu strica
lentila și scoateţi lentila apăsând ușor
pe marginea acesteia cu șurubelniţa.

2. Deconectaţi becul de la conectorulelectric apăsând cu degetul clema de
fixare pe conector și împingând becul
în jos.

AT EN Ţ I E
La înlocuirea becului, deconectaţi
întotdeauna mai întâi conectorul. În caz
contrar, dispozitivele electrice și
electronice ar putea fi scurtcircuitate.
