MAZDA MODEL CARROL 2013 取扱説明書 (キャロル) (in Japanese)

6
お車との上手なつきあいかた/お手入れ
6-5
タイヤのローテーション
タイヤのかたよった摩耗を防止して寿命
をのばすために、約5,000 km走行ごと
に行なってください。（次の図参照）
車載ジャッキでタイヤのローテーショ
ンを行なうときは、応急用スペアタイ
ヤなどを使用して 1 輪ずつ交換しま
す。
→　7-6ページ（ジャッキアップ）
80J305
タイヤ交換するときは
指定タイヤのサイズと空気圧は、お車
のタイプにより異なります。運転席ド
アの開口部に貼付してある「 空気圧ラ
ベル 」で確認してください。
走行中にハンドルや車体に振動が出る
場合は、タイヤのバランスを点検して
ください。
取り付ける前にタイヤの摩耗状態を点
検してください。ウェアインジケー
ター（溝の深さが 1.6 mm 浅い部分）
が現れて溝の一部が消えていたら、ほ
かのタイヤと交換してください。
82K135
応急用スペアタイヤは、通常の走行
には使用しないでください。
回転方向指定のあるタイヤをロー
テーションするときは、回転方向を
逆にしないでください。走行に悪影
響をおよぼすおそれがあります。
回転方向指定のあるタイヤは、タイヤ
の側面に回転方向を示すマークがあり
ます。
タイヤの交換
°°
H† =‰n® H†
^‰n®
指定のサイズで、4 輪ともサイズ、銘
柄、トレッドパターン（溝模様）が同
一のタイヤを装着してください。ま
た、摩耗状態が著しく異なるタイヤを
使用しないでください。燃費や走行安
定性が悪化するだけでなく、思わぬ事
故につながるおそれがあります。ま
た、故障の原因となります。 （冬 用 タ
イヤも同様です）
ABS（タイプ別装備）の場合、正確
なタイヤ回転速度が検出できなく
なって、正常に作動しない場合があ
ります。
4WD 車では、その性能が十分に発
揮できないばかりでなく、駆動系部
品に悪影響をあたえるおそれがあり
ます。
ウェアインジケーター
（摩耗限度表示）
ウェアインジ
ケーター位置
を示すマーク
000- 取扱説明書 .book 5 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/お手入れ

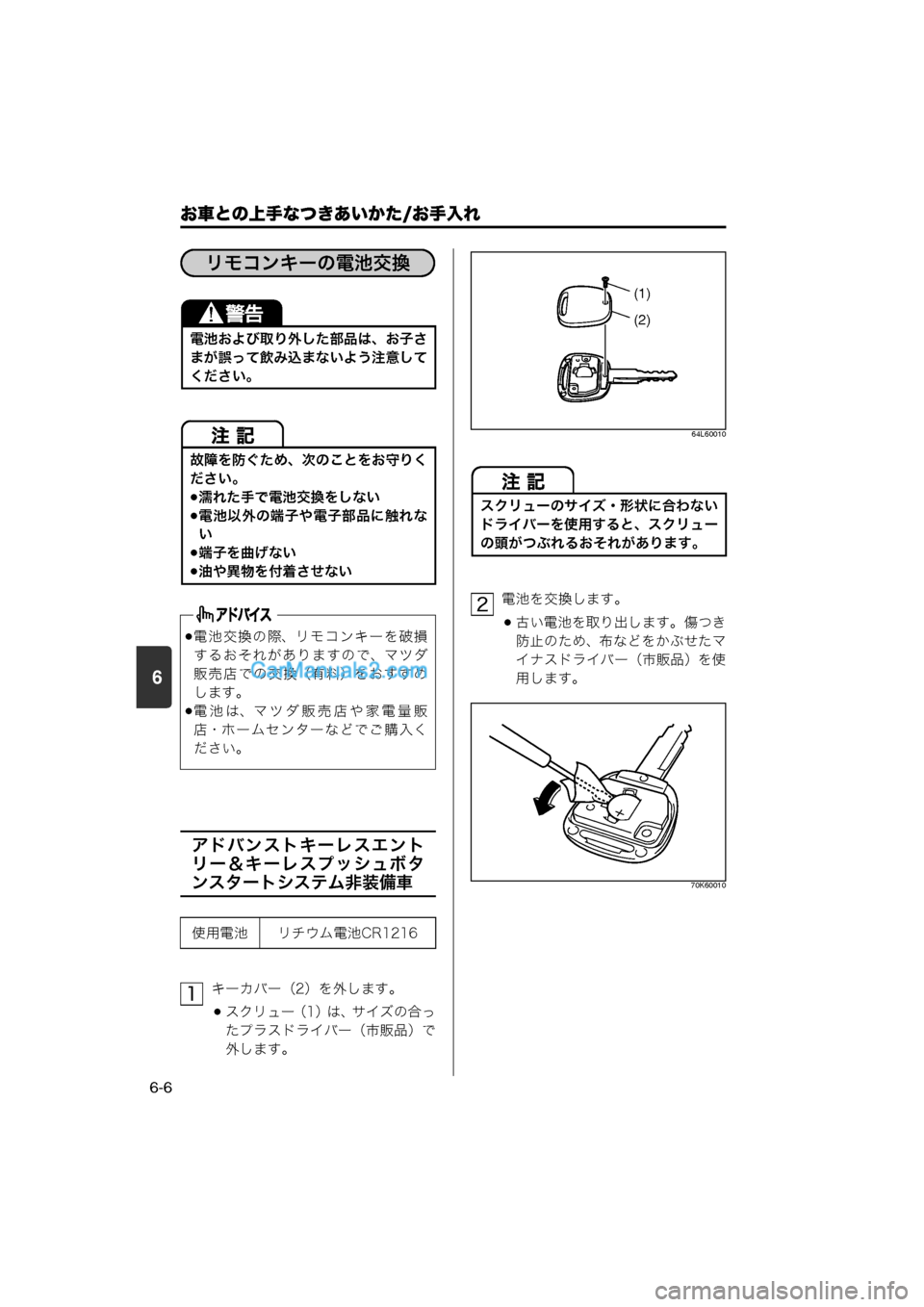

6-6
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム非装備車
キーカバー（2）を外します。
スクリュー（1）は、サイズの合っ
たプラスドライバー（市販品）で
外します。
64L60010
電池を交換します。
古い電池を取り出します。傷つき
防止のため、布などをかぶせたマイナスドライバー（市販品）を使
用します。
70K60010
電池および取り外した部品は、お子さ
まが誤って飲み込まないよう注意して
ください。
故障を防ぐため、次のことをお守りく
ださい。
濡れた手で電池交換をしない
電池以外の端子や電子部品に触れな い
端子を曲げない
油や異物を付着させない
電池交換の際、リモコンキーを破損
するおそれがありますので、マツダ
販売店での交換（有料）をおすすめ します。
電池は、マツダ販売店や家電量販
店・ホームセンターなどでご購入ください。
使用電池 リチウム電池CR1216
リモコンキーの電池交換
1
スクリューのサイズ・形状に合わない
ドライバーを使用すると、スクリュー
の頭がつぶれるおそれがあります。
(1)
(2)
2
000- 取扱説明書 .book 6 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/お手入れ

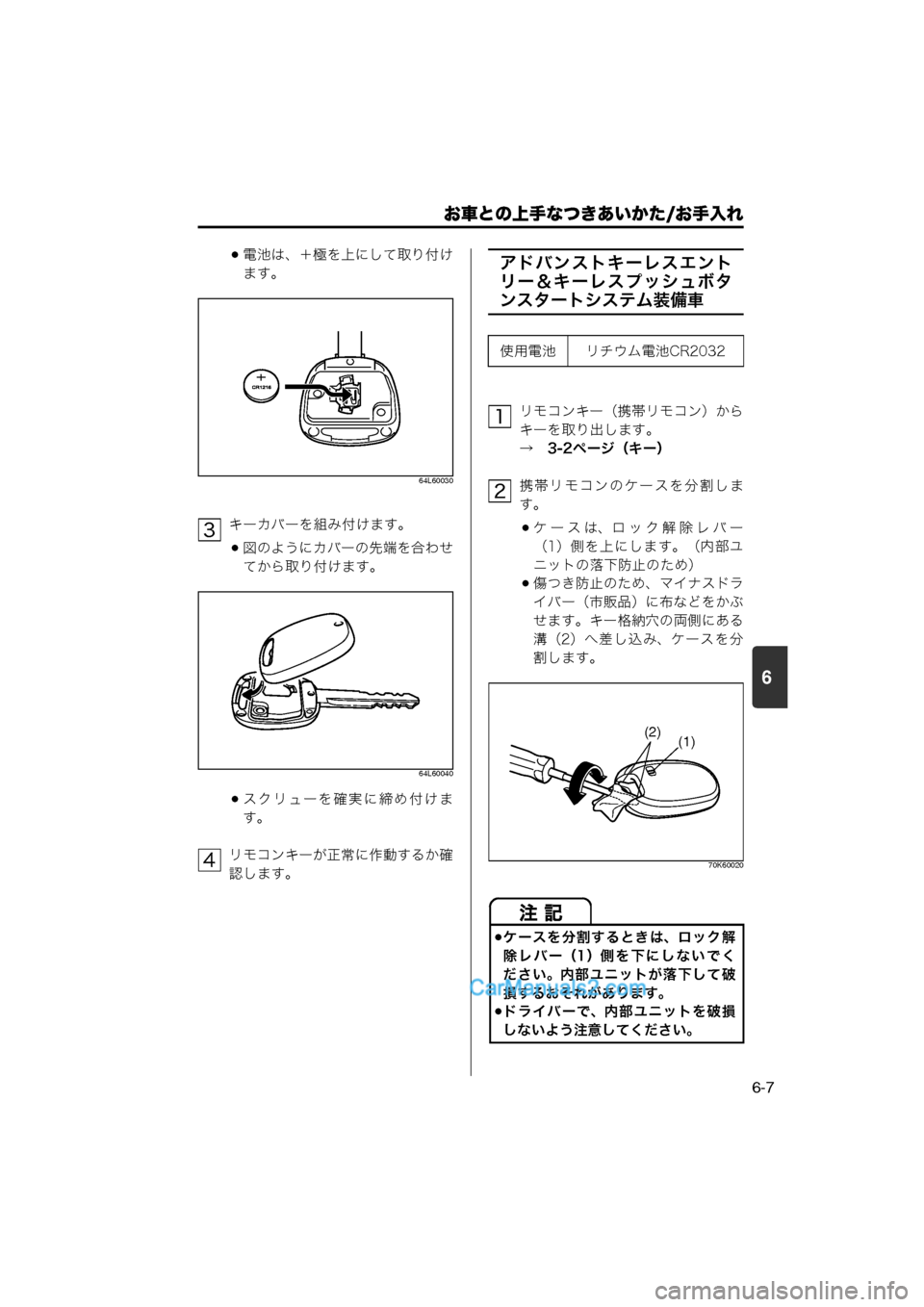

6-7
電池は、＋極を上にして取り付け
ます。
64L60030
キーカバーを組み付けます。
図のようにカバーの先端を合わせ
てから取り付けます。
64L60040
スクリューを確実に締め付けま
す。
リモコンキーが正常に作動するか確
認します。
アドバンストキーレスエント
リー＆キーレスプッシュボタ
ンスタートシステム装備車
リモコンキー（携帯リモコン）から
キーを取り出します。
→　3-2ページ（キー）
携帯リモコンのケースを分割しま
す。
ケースは、ロック解除レバー （1）側を上にします。（内 部 ユ
ニットの落下防止のため）
傷つき防止のため、マイナスドラ
イバー（市販品）に布などをかぶ
せます。キー格納穴の両側にある
溝（2）へ差し込み、ケースを分
割します。
70K60020
3
4
使用電池 リチウム電池CR2032
ケースを分割するときは、ロック解
除レバー（1）側を下にしないでく
ださい。内部ユニットが落下して破
損するおそれがあります。
ドライバーで、内部ユニットを破損
しないよう注意してください。
1
2
(2)(1)
000- 取扱説明書 .book 7 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/お手入れ

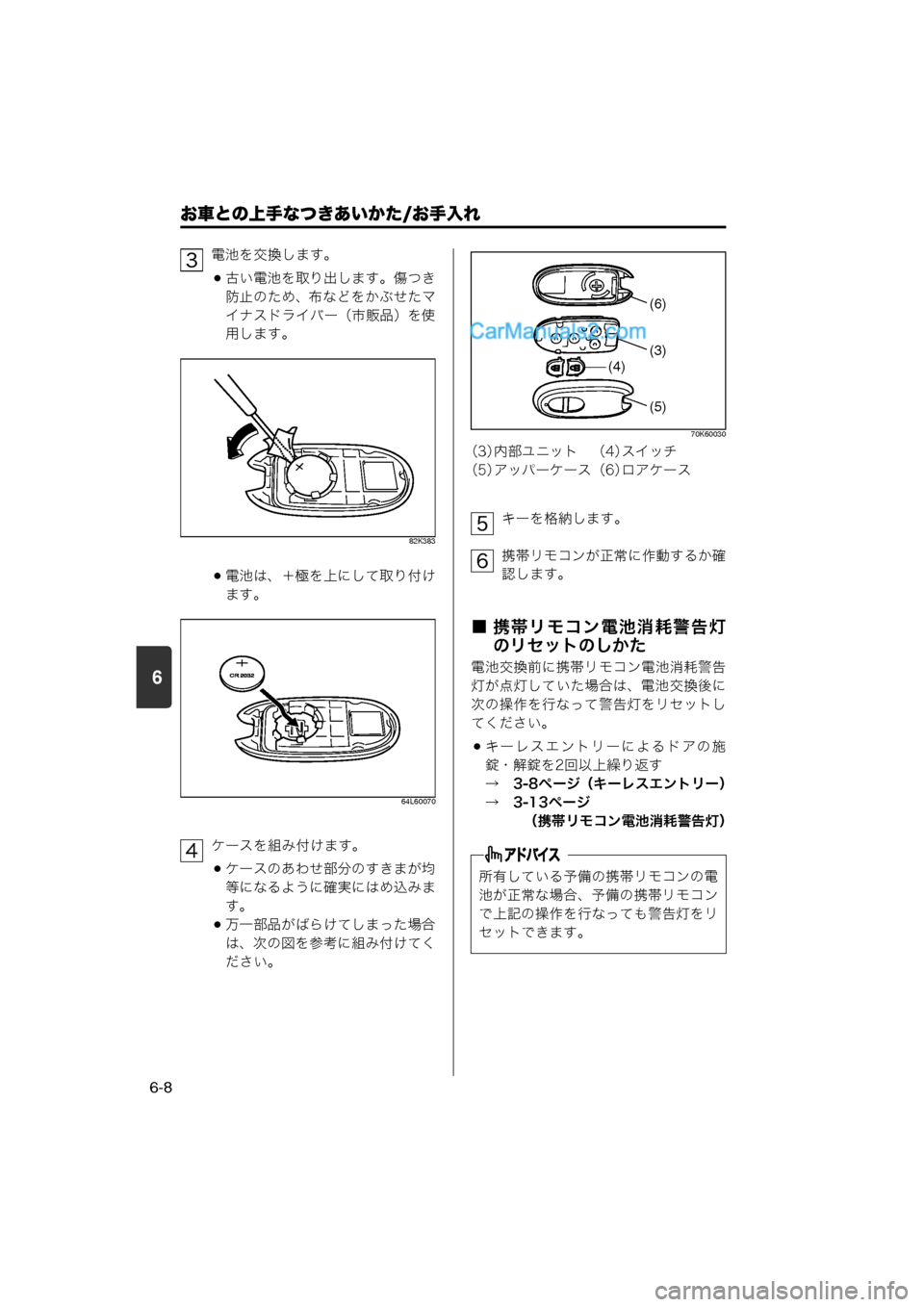

6-8
電池を交換します。
古い電池を取り出します。傷つき
防止のため、布などをかぶせたマ
イナスドライバー（市販品）を使
用します。
82K383
電池は、＋極を上にして取り付け
ます。
64L60070
ケースを組み付けます。
ケースのあわせ部分のすきまが均
等になるように確実にはめ込みま
す。
万一部品がばらけてしまった場合
は、次の図を参考に組み付けてく
ださい。
70K60030
キーを格納します。
携帯リモコンが正常に作動するか確
認します。
■ 携帯リモコン電池消耗警告灯のリセットのしかた
電池交換前に携帯リモコン電池消耗警告
灯が点灯していた場合は、電池交換後に
次の操作を行なって警告灯をリセットし
てください。
キーレスエントリーによるドアの施
錠・解錠を2回以上繰り返す
→　3-8ページ（キーレスエントリー）
→　3-13ページ （携帯リモコン電池消耗警告灯）
3
4
（3）内部ユニット （4） スイッチ
（5） アッパーケース（6） ロアケース
所有している予備の携帯リモコンの電
池が正常な場合、予備の携帯リモコン で上記の操作を行なっても警告灯をリ
セットできます。
(6)
(3)
(5)
(4)
5
6
000- 取扱説明書 .book 8
ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-9
ウインドーウォッシャー液
凍結を防ぐため、外気温に応じた割合で
配合してください。
〈マツダ純正ウォッシャー液の場合〉
鉛バッテリー
鉛バッテリーの液量や比重を点検してく
ださい。寒くなるとバッテリーの性能が
下がり、弱っているバッテリーではエン
ジンがかかりにくくなります。
→　2-3ページ（鉛バッテリーの液面を点検する）
冷却水
エンジン内部の腐食および凍結防止のた
め、指定の冷却水をお使いください。
→　8-1ページ（サービスデータ）
→　メンテナンスノート（日常点検）
スノーブレード（別売り）
スノーブレード（降雪地用ワイパーブ
レード）は、金属部分をゴムで覆って雪
の付着を少なくするものです。標準装備
のワイパーブレードでは、降雪時に雪が
付着し、ふき取りにくくなることがあり ますので、必要に応じて交換してくださ
い。
冬用タイヤ、タイヤチェーン、
輪止め
雪道や凍結路を走行するために必要です。
82K139
使用地域・季節 薄める割合 凍結温度
通　常 原液1に水3 約－7℃
温暖地の冬期 原液1に水2 約－10℃
寒冷地の冬期 原液1に水1 約－20℃
極寒冷地の冬期 原液のまま 約－50℃
冷却水の濃度点検および交換は、マツ
ダ販売店へお申し付けください。
寒冷時の取扱い
冬期に入る前の準備
高速走行時は、通常のワイパーブレー
ドよりふき取りにくくなることがあり
ます。その場合には、車のスピードを
落としてください。
雪の降らない時季は、通常のワイパー ブレードのご使用をおすすめします。
(1) 冬用タイヤ (2) タイヤチェーン
(3) 輪止め
(1) (3)
(2)
000- 取扱説明書 .book 9 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い

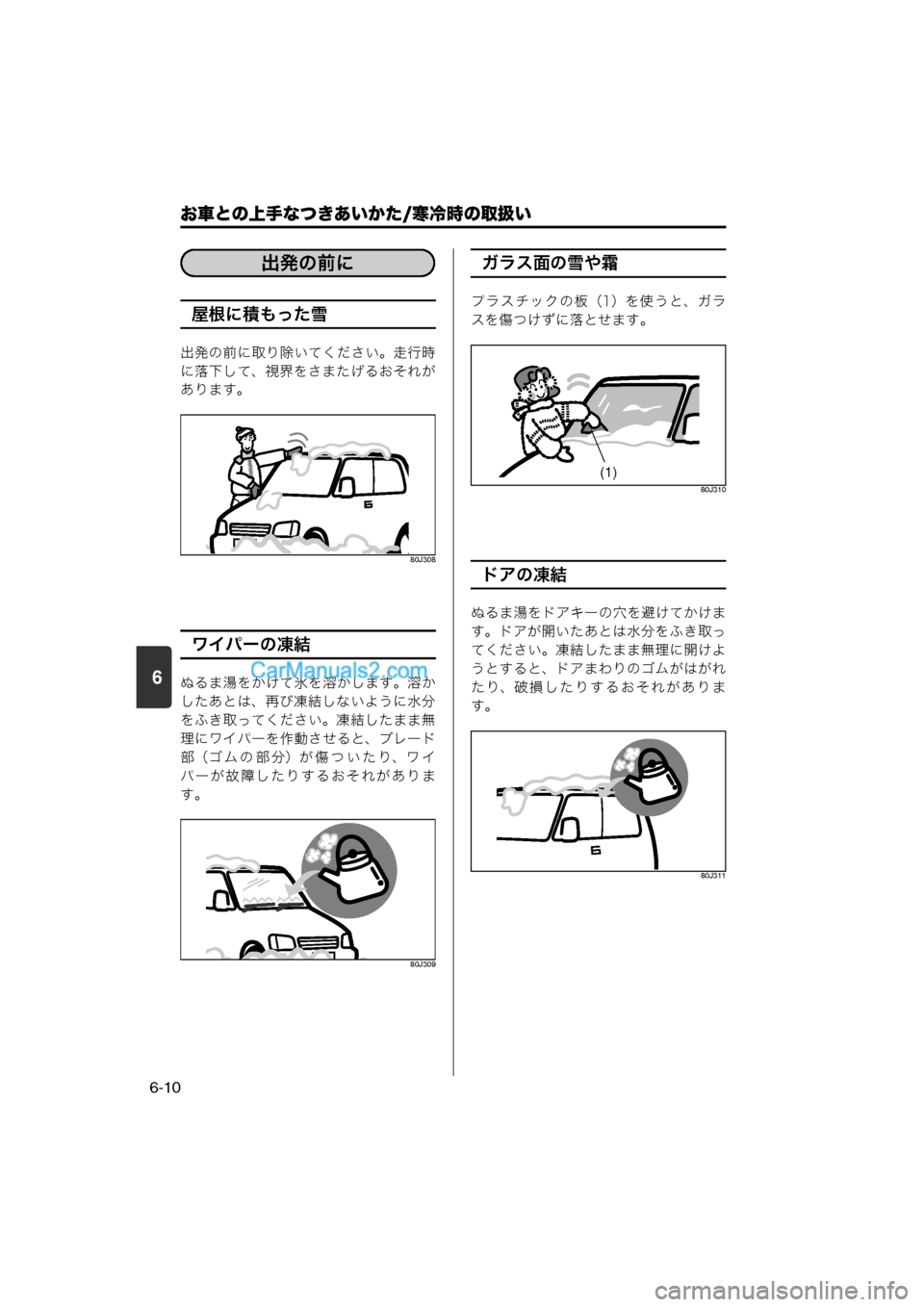

6-10
屋根に積もった雪
出発の前に取り除いてください。走行時
に落下して、視界をさまたげるおそれが
あります。
80J308
ワイパーの凍結
ぬるま湯をかけて氷を溶かします。溶か
したあとは、再び凍結しないように水分
をふき取ってください。凍結したまま無
理にワイパーを作動させると、ブレード
部（ゴムの部分）が傷ついたり、ワイ
パーが故障したりするおそれがありま
す。
80J309
ガラス面の雪や霜
プラスチックの板（1）を使うと、ガラ
スを傷つけずに落とせます。
80J310
ドアの凍結
ぬるま湯をドアキーの穴を避けてかけま
す。ドアが開いたあとは水分をふき取っ
てください。凍結したまま無理に開けよ
うとすると、ドアまわりのゴムがはがれ
たり、破損したりするおそれがありま
す。
80J311
出発の前に
(1)
000- 取扱説明書 .book 10 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い

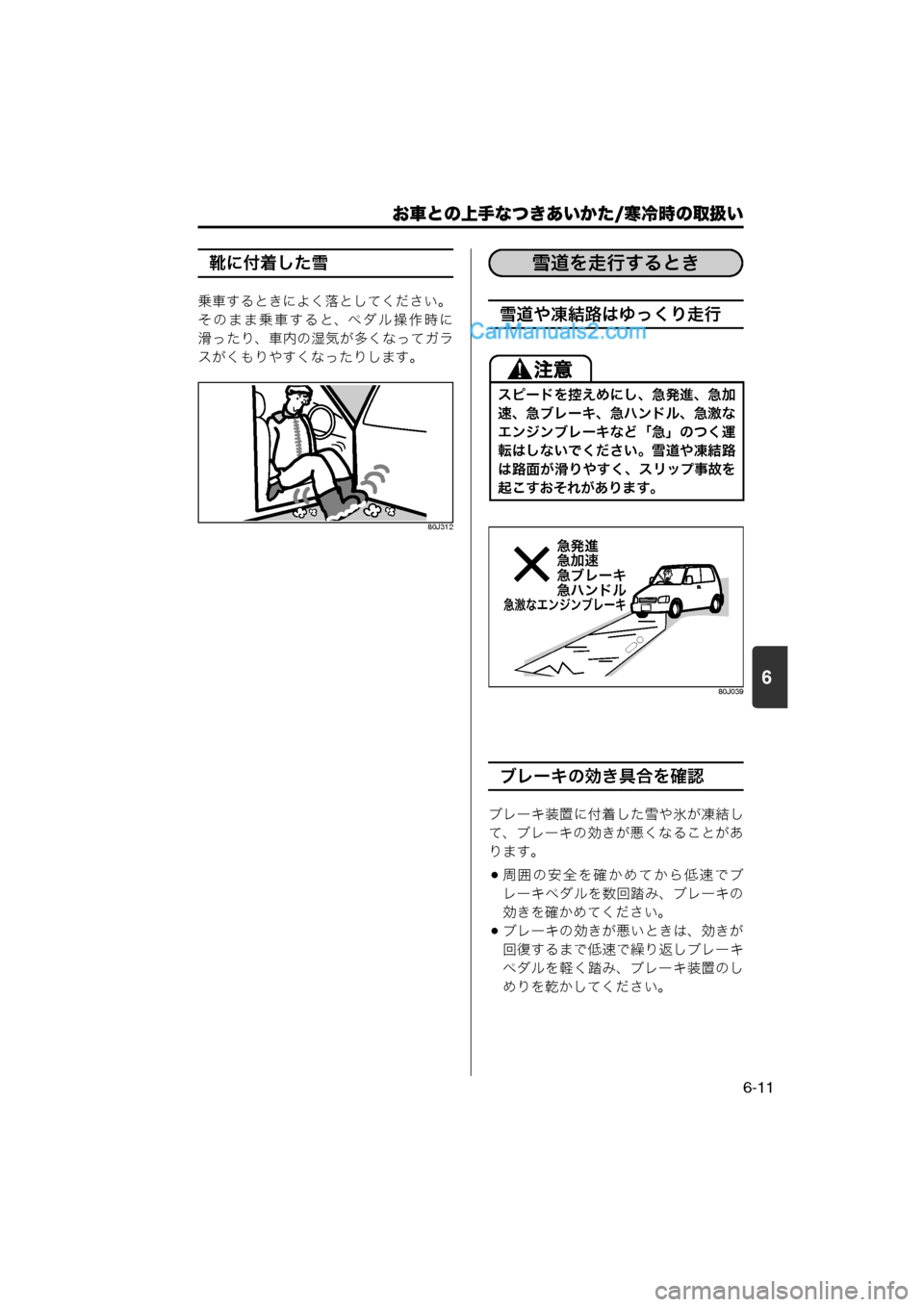

6-11
靴に付着した雪
乗車するときによく落としてください。
そのまま乗車すると、ペダル操作時に
滑ったり、車内の湿気が多くなってガラ
スがくもりやすくなったりします。
80J312
雪道や凍結路はゆっくり走行
80J039
ブレーキの効き具合を確認
ブレーキ装置に付着した雪や氷が凍結し
て、ブレーキの効きが悪くなることがあ
ります。
周囲の安全を確かめてから低速でブ
レーキペダルを数回踏み、ブレーキの
効きを確かめてください。
ブレーキの効きが悪いときは、効きが
回復するまで低速で繰り返しブレーキ
ペダルを軽く踏み、ブレーキ装置のし
めりを乾かしてください。
スピードを控えめにし、急発進、急加
速、急ブレーキ、急ハンドル、急激な
エンジンブレーキなど「急」のつく運
転はしないでください。雪道や凍結路
は路面が滑りやすく、スリップ事故を
起こすおそれがあります。
雪道を走行するとき
r ù
ý
ý
rÏñ
ý
ý
r ¶Âw
r™½“µ
r=r½‚½ ¶Âw
000- 取扱説明書 .book 11 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い

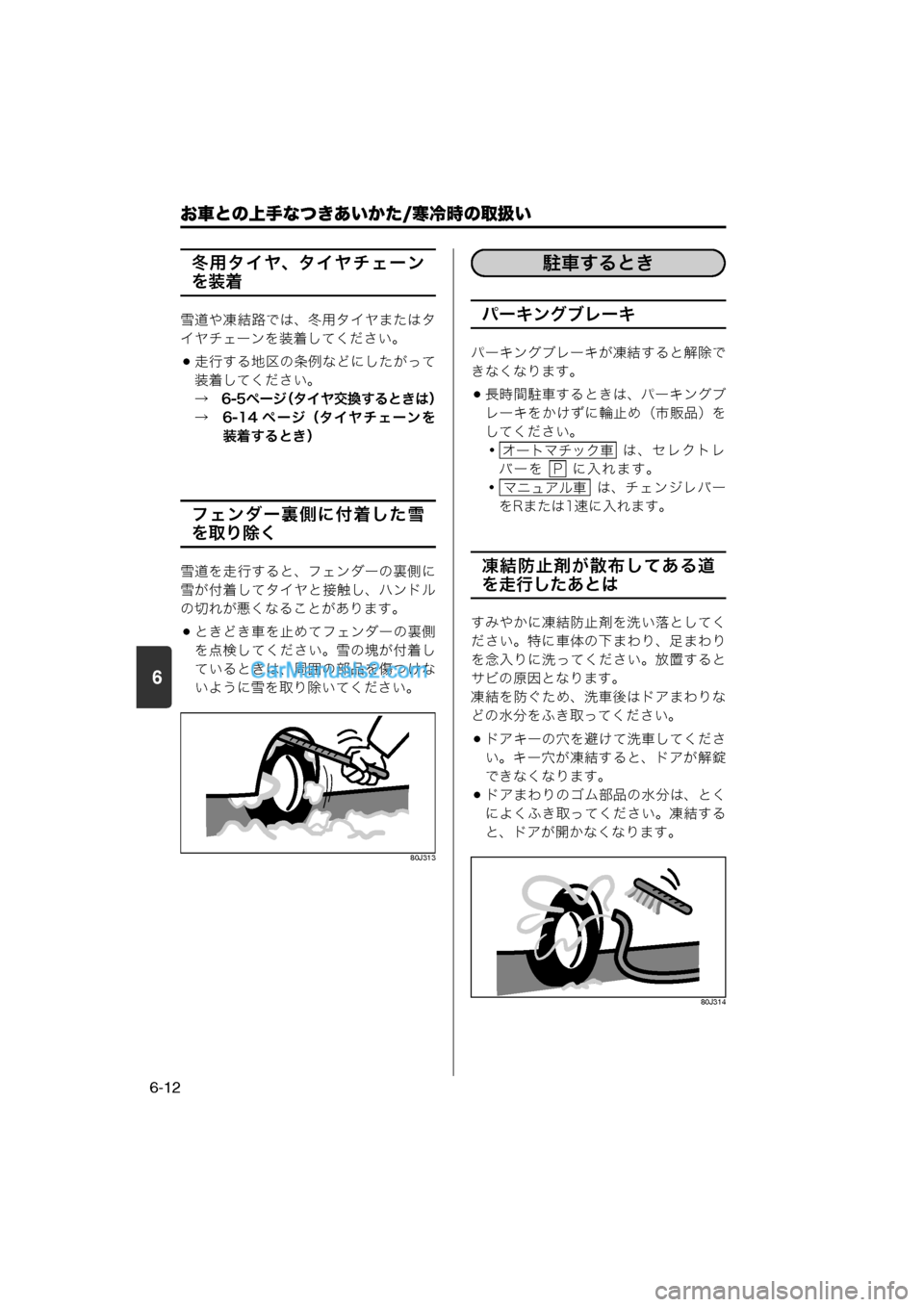

6-12
冬用タイヤ、タイヤチェーン
を装着
雪道や凍結路では、冬用タイヤまたはタ
イヤチェーンを装着してください。
走行する地区の条例などにしたがって
装着してください。
→　6-5ページ（タイヤ交換するときは）
→　6-14 ページ（タイヤチェーンを 装着するとき）
フェンダー裏側に付着した雪
を取り除く
雪道を走行すると、フェンダーの裏側に
雪が付着してタイヤと接触し、ハンドル
の切れが悪くなることがあります。
ときどき車を止めてフェンダーの裏側
を点検してください。雪の塊が付着し
ているときは、周囲の部品を傷つけな
いように雪を取り除いてください。
80J313
パーキングブレーキ
パーキングブレーキが凍結すると解除で
きなくなります。
長時間駐車するときは、パーキングブ
レーキをかけずに輪止め（市販品）を
してください。
・ は、セレクトレ
バーを に入れます。
・ は、チェンジレバー
をRまたは1速に入れます。
凍結防止剤が散布してある道
を走行したあとは
すみやかに凍結防止剤を洗い落としてく
ださい。特に車体の下まわり、足まわり
を念入りに洗ってください。放置すると
サビの原因となります。
凍結を防ぐため、洗車後はドアまわりな どの水分をふき取ってください。
ドアキーの穴を避けて洗車してくださ
い。キー穴が凍結すると、ドアが解錠
できなくなります。
ドアまわりのゴム部品の水分は、とく
によくふき取ってください。凍結する
と、ドアが開かなくなります。
80J314
駐車するとき
オートマチック車
P
マニュアル車
000- 取扱説明書 .book 12 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い

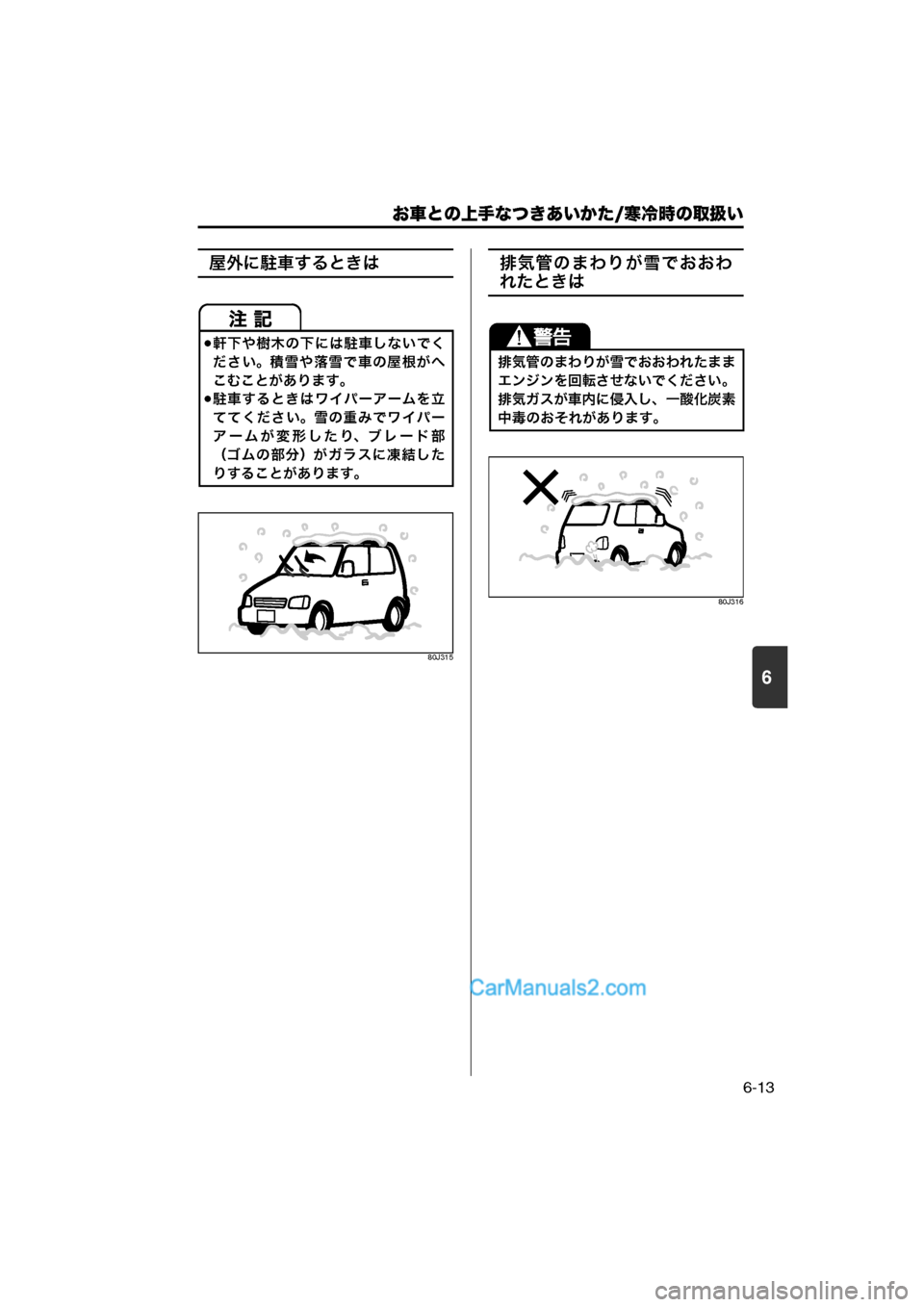

6-13
屋外に駐車するときは
80J315
排気管のまわりが雪でおおわ
れたときは
80J316
軒下や樹木の下には駐車しないでく
ださい。積雪や落雪で車の屋根がへ
こむことがあります。
駐車するときはワイパーアームを立
ててください。雪の重みでワイパー
アームが変形したり、ブレード部
（ゴムの部分）がガラスに凍結した
りすることがあります。
排気管のまわりが雪でおおわれたまま
エンジンを回転させないでください。
排気ガスが車内に侵入し、一酸化炭素
中毒のおそれがあります。
000- 取扱説明書 .book 13 ページ ２０１３年５月２７日　月曜日　午後１時４８分

6
お車との上手なつきあいかた/寒冷時の取扱い
6-14
タイヤチェーン
この車に適合したマツダ純正品を装着し
てください。適合するタイヤチェーンに
ついては、マツダ販売店にご相談くださ
い。
タイヤチェーンを装着する前に
■ タイヤチェーンは前輪に装着
この車は前輪が駆動輪、または前輪が駆
動輪ベースの 4WD です。後輪には装着 しないでください。
■ 応急用スペアタイヤには装着 できません
前輪がパンクしたときは、応急用スペア
タイヤを後輪につけ、外した後輪の標準
タイヤを前輪につけてから、タイヤ
チェーンを前輪に装着します。
■ ジャッキアップに適した安全 な場所で装着
7-4 ページ の「タイヤ交換の準備 」の
、 をお読みください。
■ フルホイールキャップを外し てから装着
フルホイールキャップの傷つき防止のた
め、キャップを外してからタイヤチェー
ンを装着します。キャップの外しかたは
7-5ページ をお読みください。
タイヤチェーンの装着
タイヤチェーンに付属の取扱説明書をよ
くお読みください。
適合品以外を装着しないでくださ
い。ブレーキ配管や車体を損傷する
おそれがあります。
走行中にいつもと違う音がするとき
は、ただちに停車して点検してくだ
さい。タイヤチェーンが切れたり、
一部が外れたりして車体にあたる
と、ブレーキ配管や車体を損傷する
おそれがあります。
タイヤチェーンを装着して走行する
ときは、安全およびタイヤチェーン
保護のためスピードを控えめ（30
km/h 以下）にし、急発進、急加速、
急ブレーキ、急ハンドル、急激なエン
ジンブレーキなど「急」のつく運転を
したり、突起や穴を乗り越えたりし
ないでください。
ABS（タイプ別装備）の場合、タイ
ヤチェーンを装着すると正確なタイ
ヤ回転速度が検出できなくなって、 正
常に作動しない場合があります。
タイヤチェーンを装着したまま、雪の
ない舗装路を走行しないでください。
路面が損傷したり、タイヤチェーンの
摩耗が早まったりします。 また、4WD
車の場合、駆動装置に無理な力がかか
り、故障の原因となります。
タイヤチェーンを装着するとき
12
