MAZDA MODEL CX-3 2016 Manuale del proprietario (in Italian)

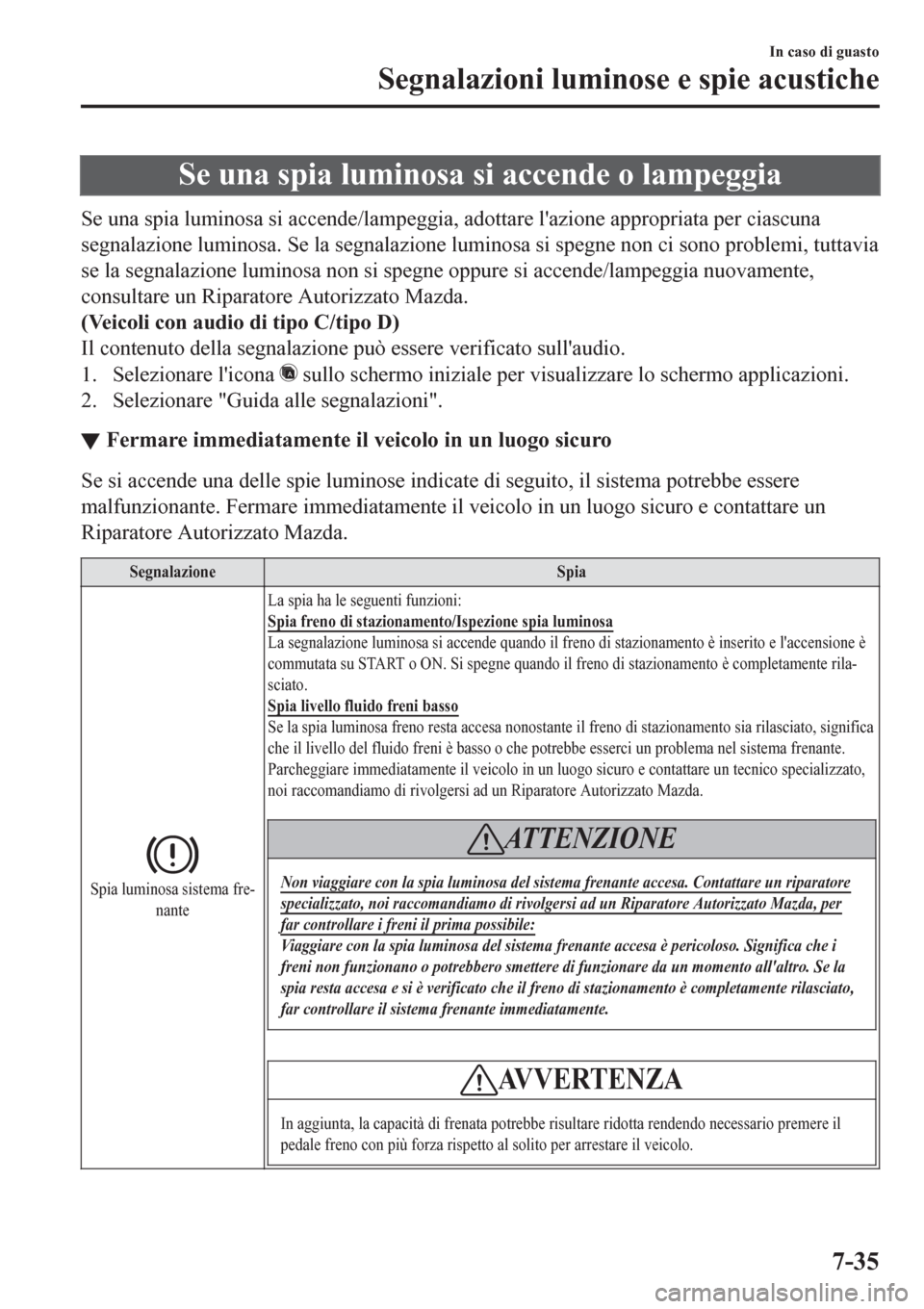

Se una spia luminosa si accende o lampeggia
Se una spia luminosa si accende/lampeggia, adottare l'azione appropriata per ciascuna
segnalazione luminosa. Se la segnalazione luminosa si spegne non ci sono problemi, tuttavia
se la segnalazione luminosa non si spegne oppure si accende/lampeggia nuovamente,
consultare un Riparatore Autorizzato Mazda.
(Veicoli con audio di tipo C/tipo D)
Il contenuto della segnalazione può essere verificato sull'audio.
1. Selezionare l'icona
sullo schermo iniziale per visualizzare lo schermo applicazioni.
2. Selezionare "Guida alle segnalazioni".
▼▼Fermare immediatamente il veicolo in un luogo sicuro
Se si accende una delle spie luminose indicate di seguito, il sistema potrebbe essere
malfunzionante. Fermare immediatamente il veicolo in un luogo sicuro e contattare un
Riparatore Autorizzato Mazda.
Segnalazione Spia
Spia luminosa sistema fre-
nanteLa spia ha le seguenti funzioni:
Spia freno di stazionamento/Ispezione spia luminosa
La segnalazione luminosa si accende quando il freno di stazionamento è inserito e l'accensione è
commutata su START o ON. Si spegne quando il freno di stazionamento è completamente rila-
sciato.
Spia livello fluido freni basso
Se la spia luminosa freno resta accesa nonostante il freno di stazionamento sia rilasciato, significa
che il livello del fluido freni è basso o che potrebbe esserci un problema nel sistema frenante.
Parcheggiare immediatamente il veicolo in un luogo sicuro e contattare un tecnico specializzato,
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
ATTENZIONE
Non viaggiare con la spia luminosa del sistema frenante accesa. Contattare un riparatorespecializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda, perfar controllare i freni il prima possibile:Viaggiare con la spia luminosa del sistema frenante accesa è pericoloso. Significa che i
freni non funzionano o potrebbero smettere di funzionare da un momento all'altro. Se la
spia resta accesa e si è verificato che il freno di stazionamento è completamente rilasciato,
far controllare il sistema frenante immediatamente.
AVVERTENZA
In aggiunta, la capacità di frenata potrebbe risultare ridotta rendendo necessario premere il
pedale freno con più forza rispetto al solito per arrestare il veicolo.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-35

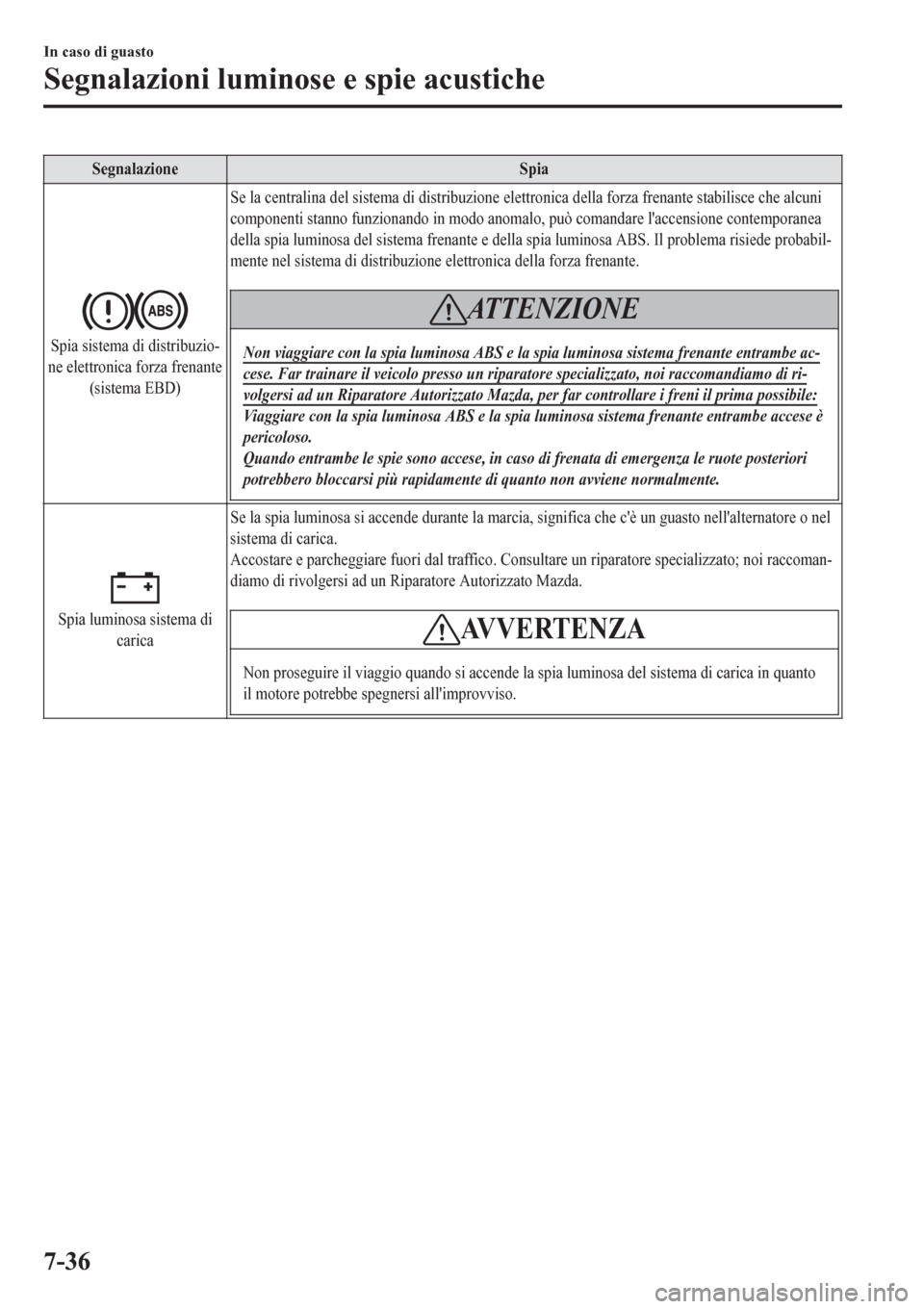

Segnalazione Spia
Spia sistema di distribuzio-
ne elettronica forza frenante
(sistema EBD)Se la centralina del sistema di distribuzione elettronica della forza frenante stabilisce che alcuni
componenti stanno funzionando in modo anomalo, può comandare l'accensione contemporanea
della spia luminosa del sistema frenante e della spia luminosa ABS. Il problema risiede probabil-
mente nel sistema di distribuzione elettronica della forza frenante.
ATTENZIONE
Non viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe ac-cese. Far trainare il veicolo presso un riparatore specializzato, noi raccomandiamo di ri-volgersi ad un Riparatore Autorizzato Mazda, per far controllare i freni il prima possibile:Viaggiare con la spia luminosa ABS e la spia luminosa sistema frenante entrambe accese è
pericoloso.
Quando entrambe le spie sono accese, in caso di frenata di emergenza le ruote posteriori
potrebbero bloccarsi più rapidamente di quanto non avviene normalmente.
Spia luminosa sistema di
caricaSe la spia luminosa si accende durante la marcia, significa che c'è un guasto nell'alternatore o nel
sistema di carica.
Accostare e parcheggiare fuori dal traffico. Consultare un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.AVVERTENZA
Non proseguire il viaggio quando si accende la spia luminosa del sistema di carica in quanto
il motore potrebbe spegnersi all'improvviso.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-36

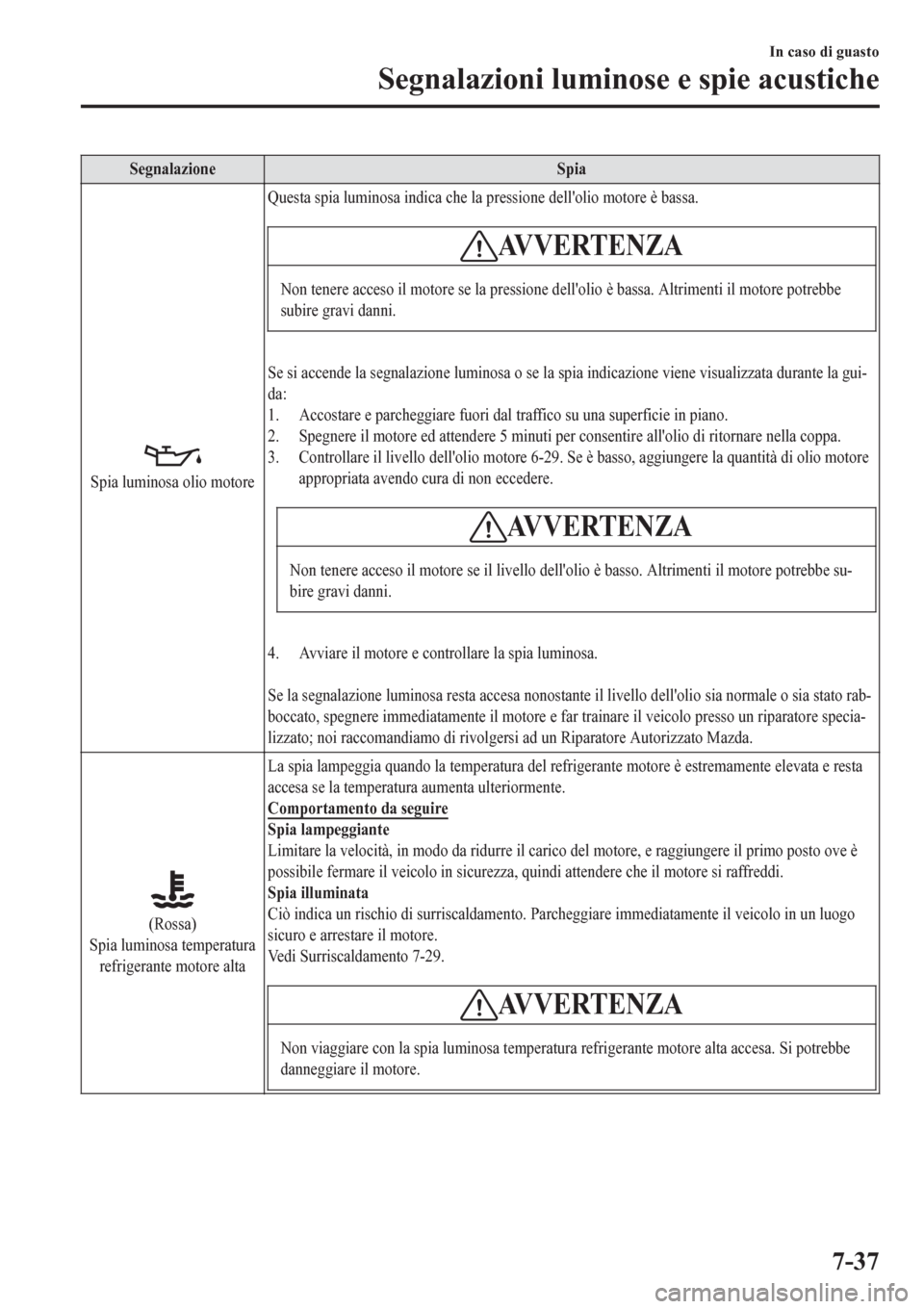

Segnalazione Spia
Spia luminosa olio motoreQuesta spia luminosa indica che la pressione dell'olio motore è bassa.
AVVERTENZA
Non tenere acceso il motore se la pressione dell'olio è bassa. Altrimenti il motore potrebbe
subire gravi danni.
Se si accende la segnalazione luminosa o se la spia indicazione viene visualizzata durante la gui-
da:
1. Accostare e parcheggiare fuori dal traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti per consentire all'olio di ritornare nella coppa.
3. Controllare il livello dell'olio motore 6-29. Se è basso, aggiungere la quantità di olio motore
appropriata avendo cura di non eccedere.
AVVERTENZA
Non tenere acceso il motore se il livello dell'olio è basso. Altrimenti il motore potrebbe su-
bire gravi danni.
4. Avviare il motore e controllare la spia luminosa.

Se la segnalazione luminosa resta accesa nonostante il livello dell'olio sia normale o sia stato rab-
boccato, spegnere immediatamente il motore e far trainare il veicolo presso un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
(Rossa)
Spia luminosa temperatura
refrigerante motore altaLa spia lampeggia quando la temperatura del refrigerante motore è estremamente elevata e resta
accesa se la temperatura aumenta ulteriormente.
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il carico del motore, e raggiungere il primo posto ove è
possibile fermare il veicolo in sicurezza, quindi attendere che il motore si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento. Parcheggiare immediatamente il veicolo in un luogo
sicuro e arrestare il motore.
Vedi Surriscaldamento 7-29.
AVVERTENZA
Non viaggiare con la spia luminosa temperatura refrigerante motore alta accesa. Si potrebbe
danneggiare il motore.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-37

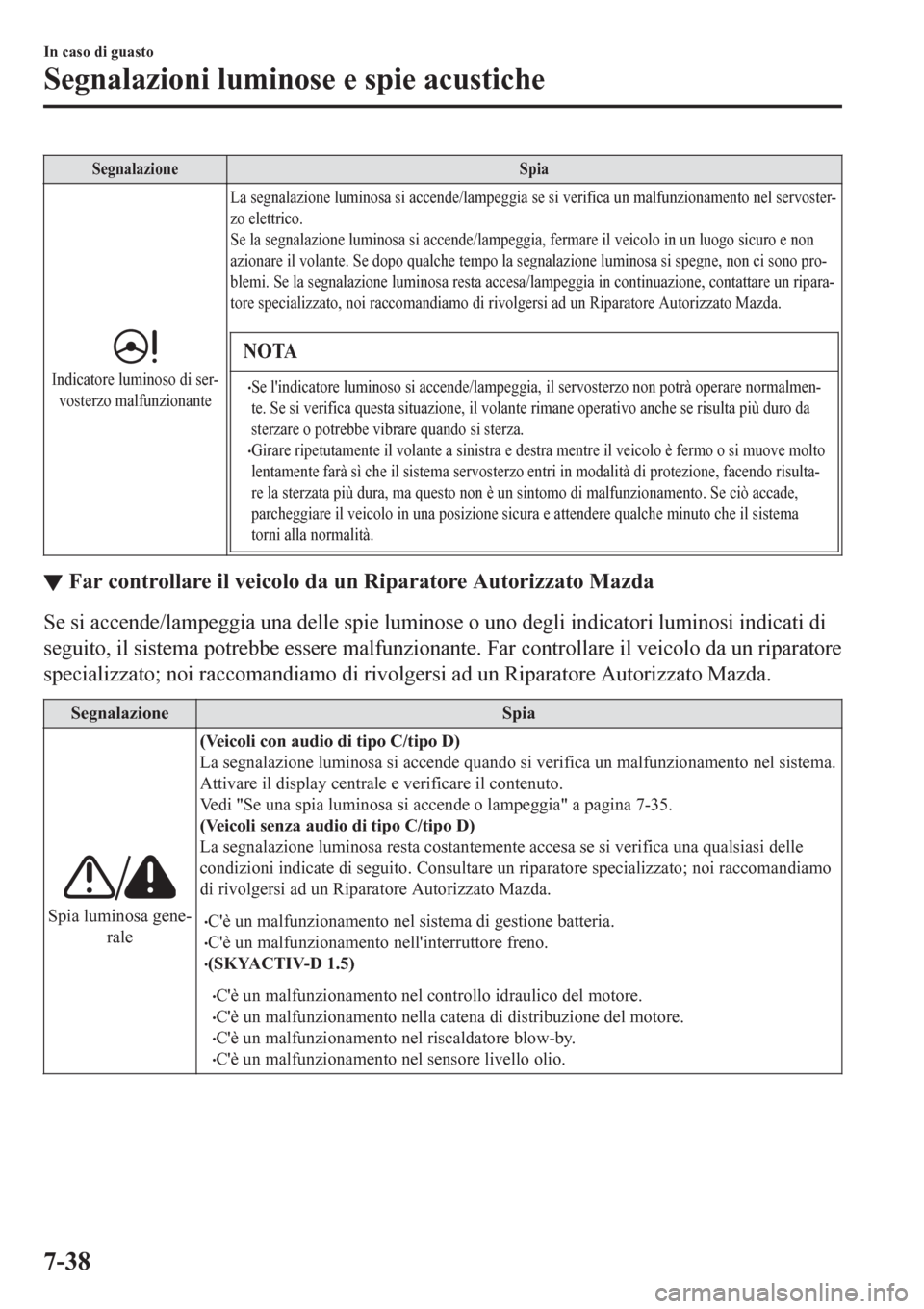

Segnalazione Spia
Indicatore luminoso di ser-
vosterzo malfunzionanteLa segnalazione luminosa si accende/lampeggia se si verifica un malfunzionamento nel servoster-
zo elettrico.
Se la segnalazione luminosa si accende/lampeggia, fermare il veicolo in un luogo sicuro e non
azionare il volante. Se dopo qualche tempo la segnalazione luminosa si spegne, non ci sono pro-
blemi. Se la segnalazione luminosa resta accesa/lampeggia in continuazione, contattare un ripara-
tore specializzato, noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
NOTA
•Se l'indicatore luminoso si accende/lampeggia, il servosterzo non potrà operare normalmen-
te. Se si verifica questa situazione, il volante rimane operativo anche se risulta più duro da
sterzare o potrebbe vibrare quando si sterza.
•Girare ripetutamente il volante a sinistra e destra mentre il veicolo è fermo o si muove molto
lentamente farà sì che il sistema servosterzo entri in modalità di protezione, facendo risulta-
re la sterzata più dura, ma questo non è un sintomo di malfunzionamento. Se ciò accade,
parcheggiare il veicolo in una posizione sicura e attendere qualche minuto che il sistema
torni alla normalità.
▼Far controllare il veicolo da un Riparatore Autorizzato Mazda
Se si accende/lampeggia una delle spie luminose o uno degli indicatori luminosi indicati di
seguito, il sistema potrebbe essere malfunzionante. Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Segnalazione Spia
Spia luminosa gene-
rale(Veicoli con audio di tipo C/tipo D)
La segnalazione luminosa si accende quando si verifica un malfunzionamento nel sistema.
Attivare il display centrale e verificare il contenuto.
Vedi "Se una spia luminosa si accende o lampeggia" a pagina 7-35.
(Veicoli senza audio di tipo C/tipo D)
La segnalazione luminosa resta costantemente accesa se si verifica una qualsiasi delle
condizioni indicate di seguito. Consultare un riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato Mazda.•C'è un malfunzionamento nel sistema di gestione batteria.•C'è un malfunzionamento nell'interruttore freno.•(SKYACTIV-D 1.5)
•C'è un malfunzionamento nel controllo idraulico del motore.•C'è un malfunzionamento nella catena di distribuzione del motore.•C'è un malfunzionamento nel riscaldatore blow-by.•C'è un malfunzionamento nel sensore livello olio.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-38

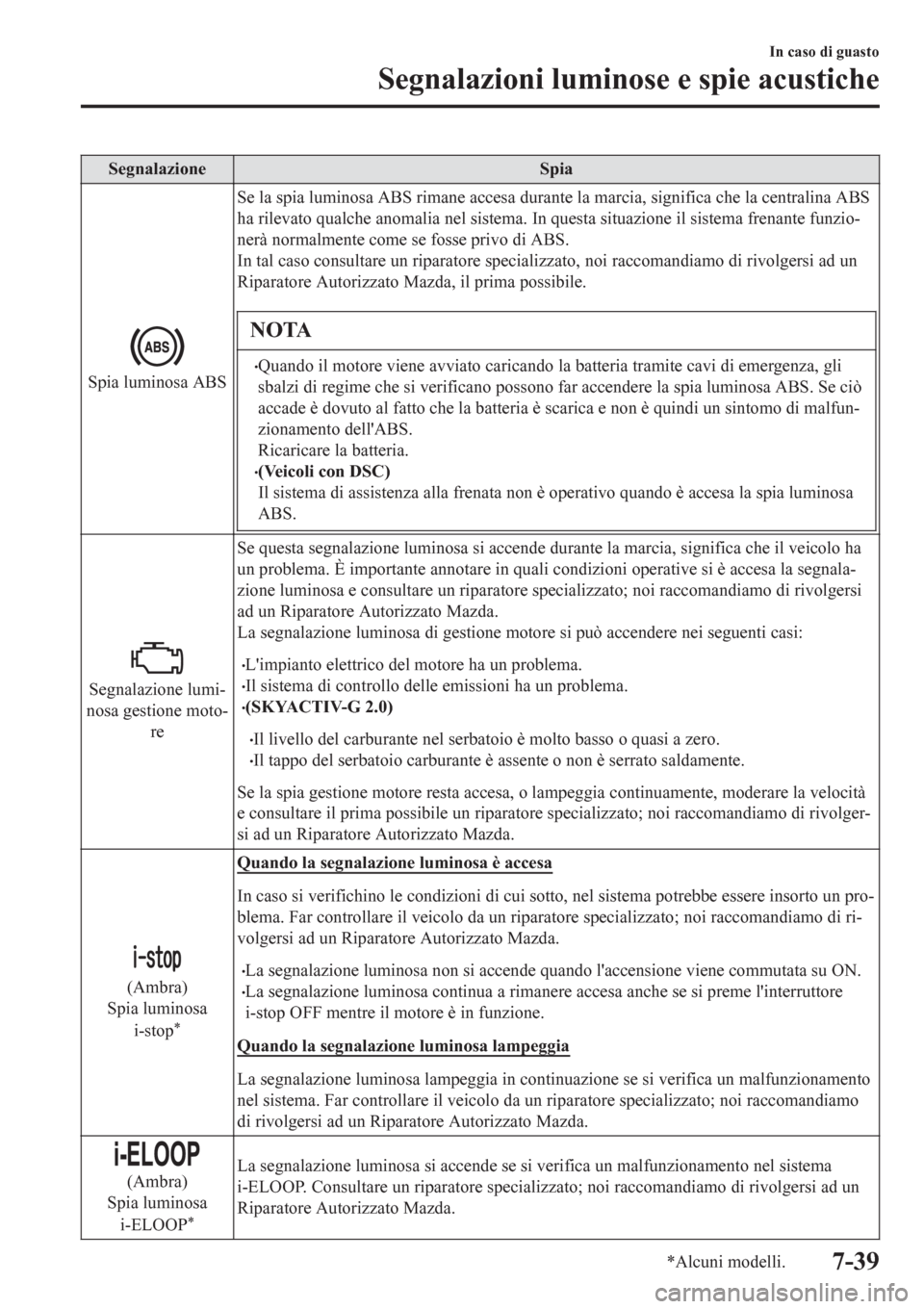

Segnalazione Spia
Spia luminosa ABSSe la spia luminosa ABS rimane accesa durante la marcia, significa che la centralina ABS
ha rilevato qualche anomalia nel sistema. In questa situazione il sistema frenante funzio-
nerà normalmente come se fosse privo di ABS.
In tal caso consultare un riparatore specializzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, il prima possibile.
NOTA
•Quando il motore viene avviato caricando la batteria tramite cavi di emergenza, gli
sbalzi di regime che si verificano possono far accendere la spia luminosa ABS. Se ciò
accade è dovuto al fatto che la batteria è scarica e non è quindi un sintomo di malfun-
zionamento dell'ABS.
Ricaricare la batteria.
•(Veicoli con DSC)
Il sistema di assistenza alla frenata non è operativo quando è accesa la spia luminosa
ABS.
Segnalazione lumi-
nosa gestione moto-
reSe questa segnalazione luminosa si accende durante la marcia, significa che il veicolo ha
un problema. È importante annotare in quali condizioni operative si è accesa la segnala-
zione luminosa e consultare un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
La segnalazione luminosa di gestione motore si può accendere nei seguenti casi:
•L'impianto elettrico del motore ha un problema.•Il sistema di controllo delle emissioni ha un problema.•(SKYACTIV-G 2.0)
•Il livello del carburante nel serbatoio è molto basso o quasi a zero.•Il tappo del serbatoio carburante è assente o non è serrato saldamente.
Se la spia gestione motore resta accesa, o lampeggia continuamente, moderare la velocità
e consultare il prima possibile un riparatore specializzato; noi raccomandiamo di rivolger-
si ad un Riparatore Autorizzato Mazda.
(Ambra)
Spia luminosa
i-stop
*
Quando la segnalazione luminosa è accesa
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un pro-
blema. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di ri-
volgersi ad un Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa continua a rimanere accesa anche se si preme l'interruttore
i-stop OFF mentre il motore è in funzione.
Quando la segnalazione luminosa lampeggia
La segnalazione luminosa lampeggia in continuazione se si verifica un malfunzionamento
nel sistema. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato Mazda.
(Ambra)
Spia luminosa
i-ELOOP
*
La segnalazione luminosa si accende se si verifica un malfunzionamento nel sistema
i-ELOOP. Consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-39

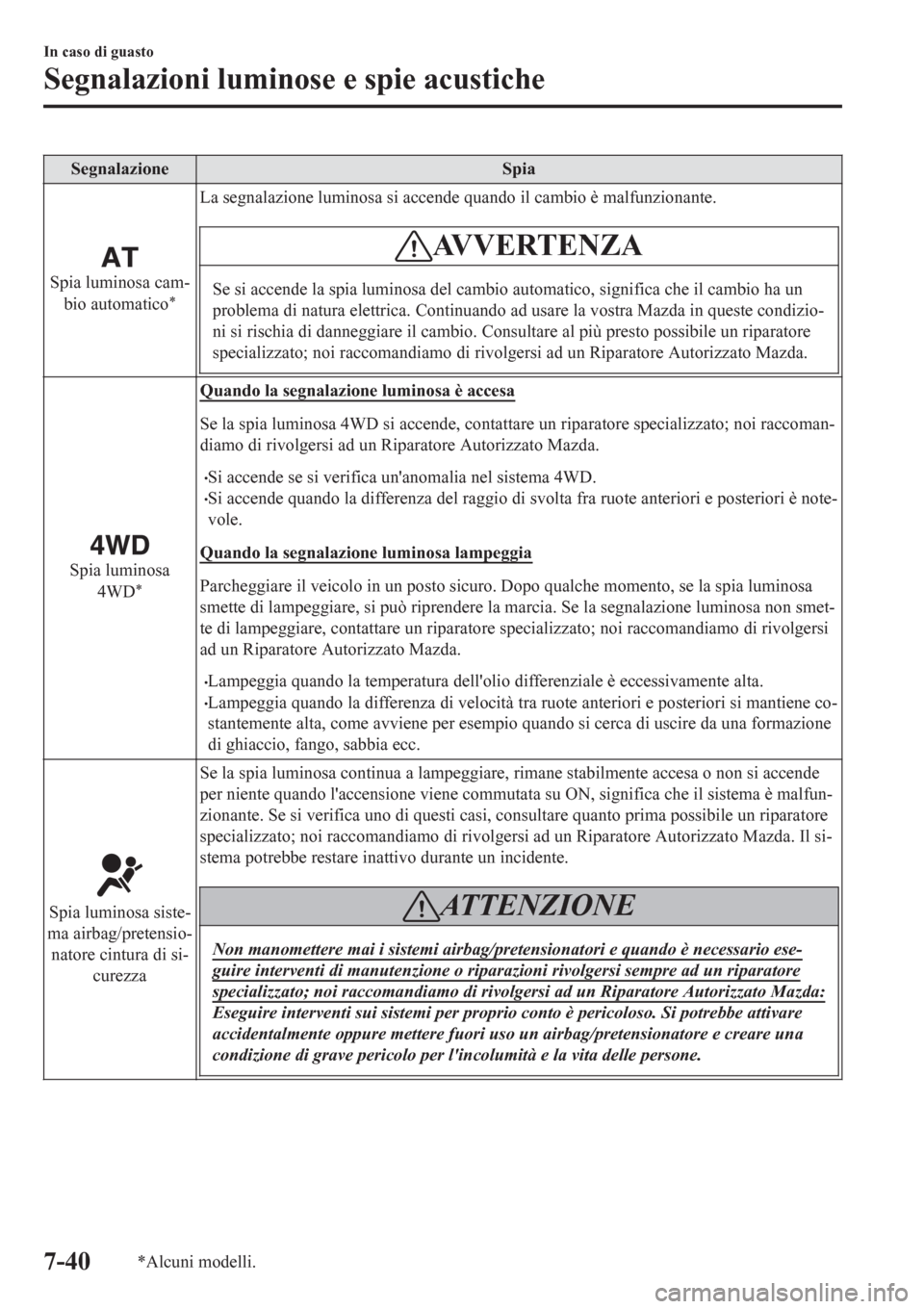

Segnalazione Spia
Spia luminosa cam-
bio automatico*
La segnalazione luminosa si accende quando il cambio è malfunzionante.
AV V E R T E N Z A
Se si accende la spia luminosa del cambio automatico, significa che il cambio ha un
problema di natura elettrica. Continuando ad usare la vostra Mazda in queste condizio-
ni si rischia di danneggiare il cambio. Consultare al più presto possibile un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Spia luminosa
4WD*
Quando la segnalazione luminosa è accesa
Se la spia luminosa 4WD si accende, contattare un riparatore specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
•Si accende se si verifica un'anomalia nel sistema 4WD.•Si accende quando la differenza del raggio di svolta fra ruote anteriori e posteriori è note-
vole.
Quando la segnalazione luminosa lampeggia
Parcheggiare il veicolo in un posto sicuro. Dopo qualche momento, se la spia luminosa
smette di lampeggiare, si può riprendere la marcia. Se la segnalazione luminosa non smet-
te di lampeggiare, contattare un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Lampeggia quando la temperatura dell'olio differenziale è eccessivamente alta.•Lampeggia quando la differenza di velocità tra ruote anteriori e posteriori si mantiene co-
stantemente alta, come avviene per esempio quando si cerca di uscire da una formazione
di ghiaccio, fango, sabbia ecc.
Spia luminosa siste-
ma airbag/pretensio-
natore cintura di si-
curezzaSe la spia luminosa continua a lampeggiare, rimane stabilmente accesa o non si accende
per niente quando l'accensione viene commutata su ON, significa che il sistema è malfun-
zionante. Se si verifica uno di questi casi, consultare quanto prima possibile un riparatore
specializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. Il si-
stema potrebbe restare inattivo durante un incidente.AT T E N Z I O N E
Non manomettere mai i sistemi airbag/pretensionatori e quando è necessario ese-guire interventi di manutenzione o riparazioni rivolgersi sempre ad un riparatorespecializzato; noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda:Eseguire interventi sui sistemi per proprio conto è pericoloso. Si potrebbe attivare
accidentalmente oppure mettere fuori uso un airbag/pretensionatore e creare una
condizione di grave pericolo per l'incolumità e la vita delle persone.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-40*Alcuni modelli.

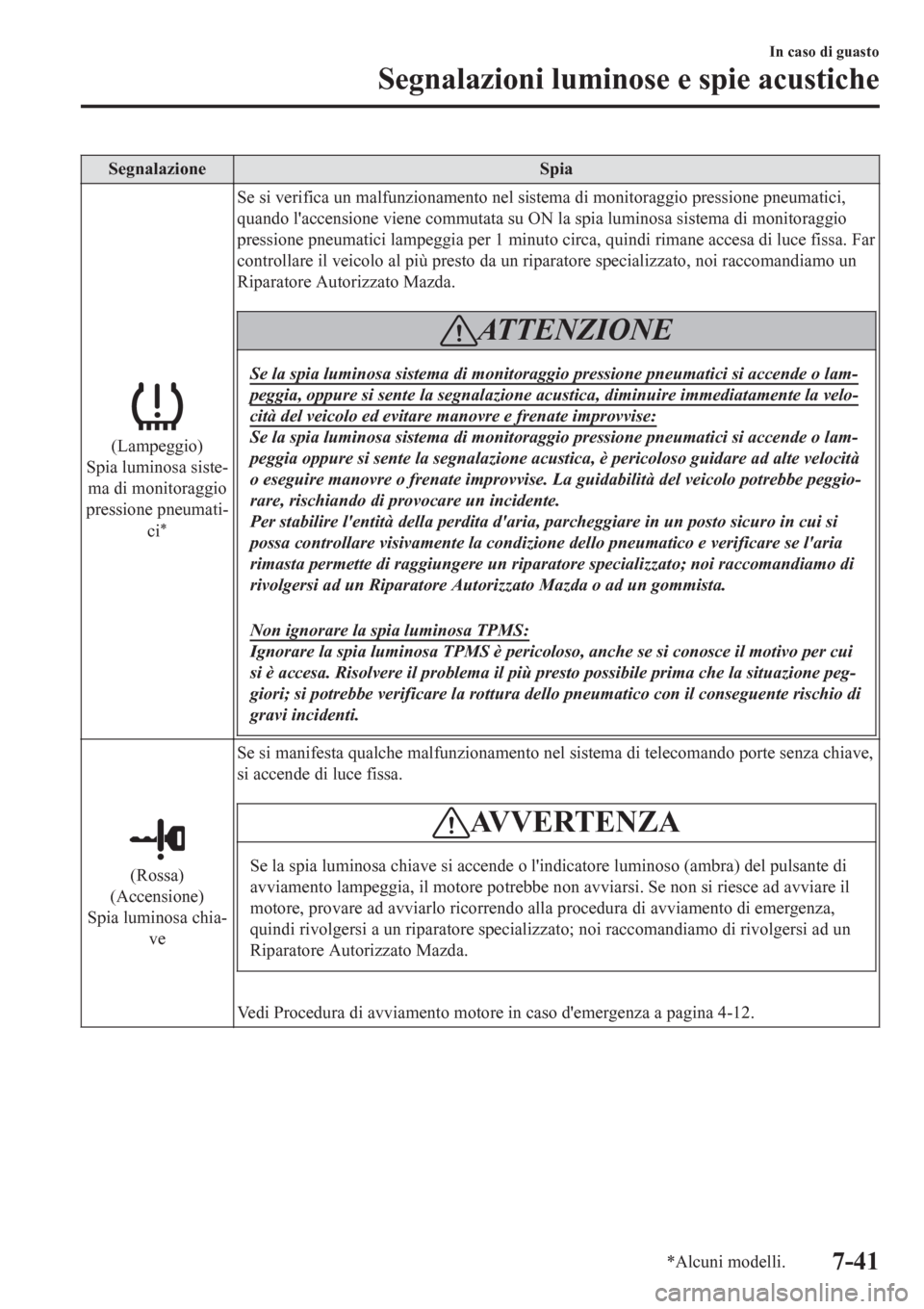

Segnalazione Spia
(Lampeggio)
Spia luminosa siste-
ma di monitoraggio
pressione pneumati-
ci
*
Se si verifica un malfunzionamento nel sistema di monitoraggio pressione pneumatici,
quando l'accensione viene commutata su ON la spia luminosa sistema di monitoraggio
pressione pneumatici lampeggia per 1 minuto circa, quindi rimane accesa di luce fissa. Far
controllare il veicolo al più presto da un riparatore specializzato, noi raccomandiamo un
Riparatore Autorizzato Mazda.
ATTENZIONE
Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lam-peggia, oppure si sente la segnalazione acustica, diminuire immediatamente la velo-cità del veicolo ed evitare manovre e frenate improvvise:Se la spia luminosa sistema di monitoraggio pressione pneumatici si accende o lam-
peggia oppure si sente la segnalazione acustica, è pericoloso guidare ad alte velocità
o eseguire manovre o frenate improvvise. La guidabilità del veicolo potrebbe peggio-
rare, rischiando di provocare un incidente.
Per stabilire l'entità della perdita d'aria, parcheggiare in un posto sicuro in cui si
possa controllare visivamente la condizione dello pneumatico e verificare se l'aria
rimasta permette di raggiungere un riparatore specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato Mazda o ad un gommista.
Non ignorare la spia luminosa TPMS:
Ignorare la spia luminosa TPMS è pericoloso, anche se si conosce il motivo per cui
si è accesa. Risolvere il problema il più presto possibile prima che la situazione peg-
giori; si potrebbe verificare la rottura dello pneumatico con il conseguente rischio di
gravi incidenti.
(Rossa)
(Accensione)
Spia luminosa chia-
veSe si manifesta qualche malfunzionamento nel sistema di telecomando porte senza chiave,
si accende di luce fissa.
AVVERTENZA
Se la spia luminosa chiave si accende o l'indicatore luminoso (ambra) del pulsante di
avviamento lampeggia, il motore potrebbe non avviarsi. Se non si riesce ad avviare il
motore, provare ad avviarlo ricorrendo alla procedura di avviamento di emergenza,
quindi rivolgersi a un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Vedi Procedura di avviamento motore in caso d'emergenza a pagina 4-12.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-41

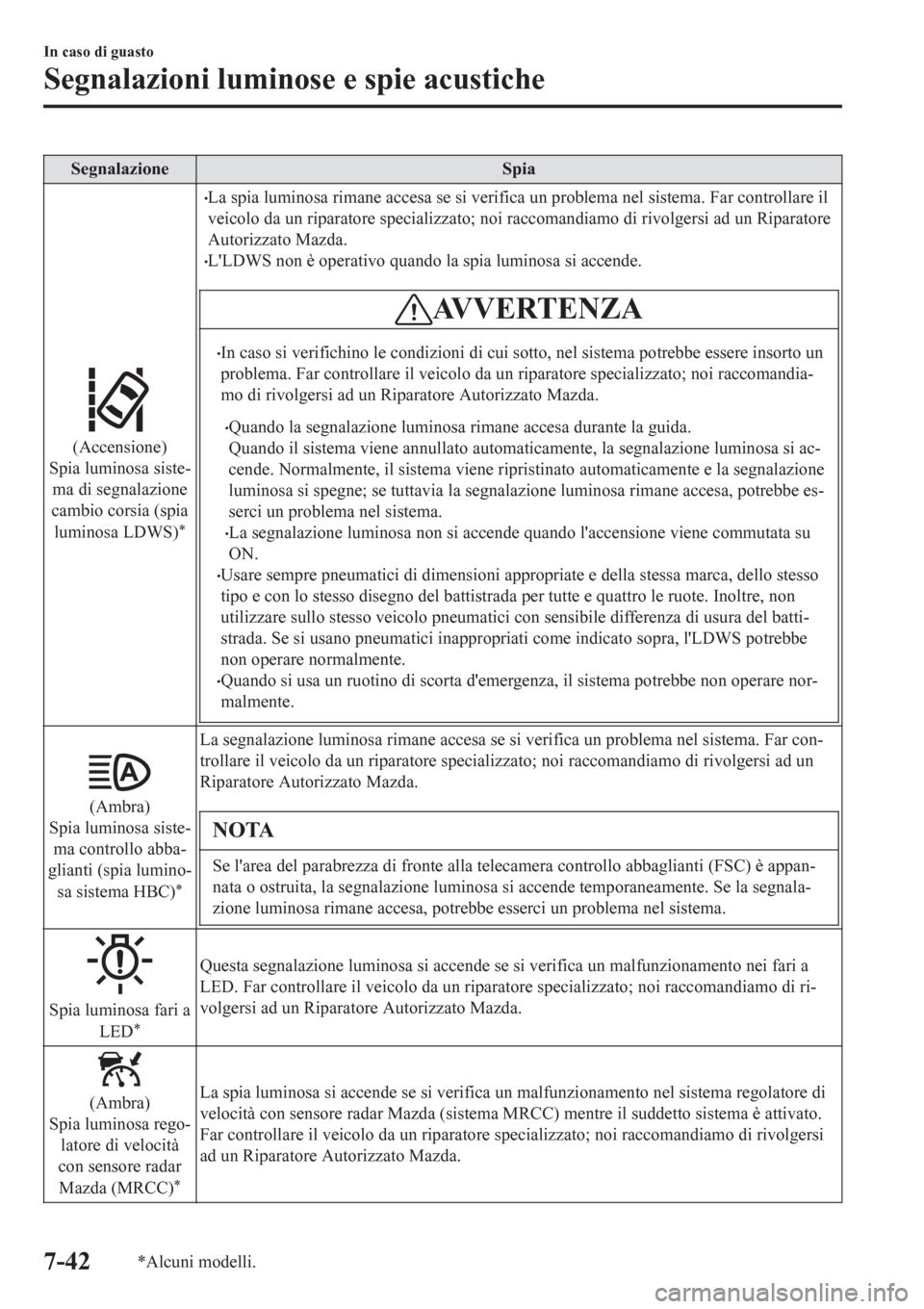

Segnalazione Spia
(Accensione)
Spia luminosa siste-
ma di segnalazione
cambio corsia (spia
luminosa LDWS)
*
•La spia luminosa rimane accesa se si verifica un problema nel sistema. Far controllare il
veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un Riparatore
Autorizzato Mazda.
•L'LDWS non è operativo quando la spia luminosa si accende.
AV V E R T E N Z A
•In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un
problema. Far controllare il veicolo da un riparatore specializzato; noi raccomandia-
mo di rivolgersi ad un Riparatore Autorizzato Mazda.
•Quando la segnalazione luminosa rimane accesa durante la guida.
Quando il sistema viene annullato automaticamente, la segnalazione luminosa si ac-
cende. Normalmente, il sistema viene ripristinato automaticamente e la segnalazione
luminosa si spegne; se tuttavia la segnalazione luminosa rimane accesa, potrebbe es-
serci un problema nel sistema.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su
ON.
•Usare sempre pneumatici di dimensioni appropriate e della stessa marca, dello stesso
tipo e con lo stesso disegno del battistrada per tutte e quattro le ruote. Inoltre, non
utilizzare sullo stesso veicolo pneumatici con sensibile differenza di usura del batti-
strada. Se si usano pneumatici inappropriati come indicato sopra, l'LDWS potrebbe
non operare normalmente.
•Quando si usa un ruotino di scorta d'emergenza, il sistema potrebbe non operare nor-
malmente.
(Ambra)
Spia luminosa siste-
ma controllo abba-
glianti (spia lumino-
sa sistema HBC)
*
La segnalazione luminosa rimane accesa se si verifica un problema nel sistema. Far con-
trollare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
NOTA
Se l'area del parabrezza di fronte alla telecamera controllo abbaglianti (FSC) è appan-
nata o ostruita, la segnalazione luminosa si accende temporaneamente. Se la segnala-
zione luminosa rimane accesa, potrebbe esserci un problema nel sistema.
Spia luminosa fari a
LED*
Questa segnalazione luminosa si accende se si verifica un malfunzionamento nei fari a
LED. Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di ri-
volgersi ad un Riparatore Autorizzato Mazda.
(Ambra)
Spia luminosa rego-
latore di velocità
con sensore radar
Mazda (MRCC)
*
La spia luminosa si accende se si verifica un malfunzionamento nel sistema regolatore di
velocità con sensore radar Mazda (sistema MRCC) mentre il suddetto sistema è attivato.
Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-42*Alcuni modelli.

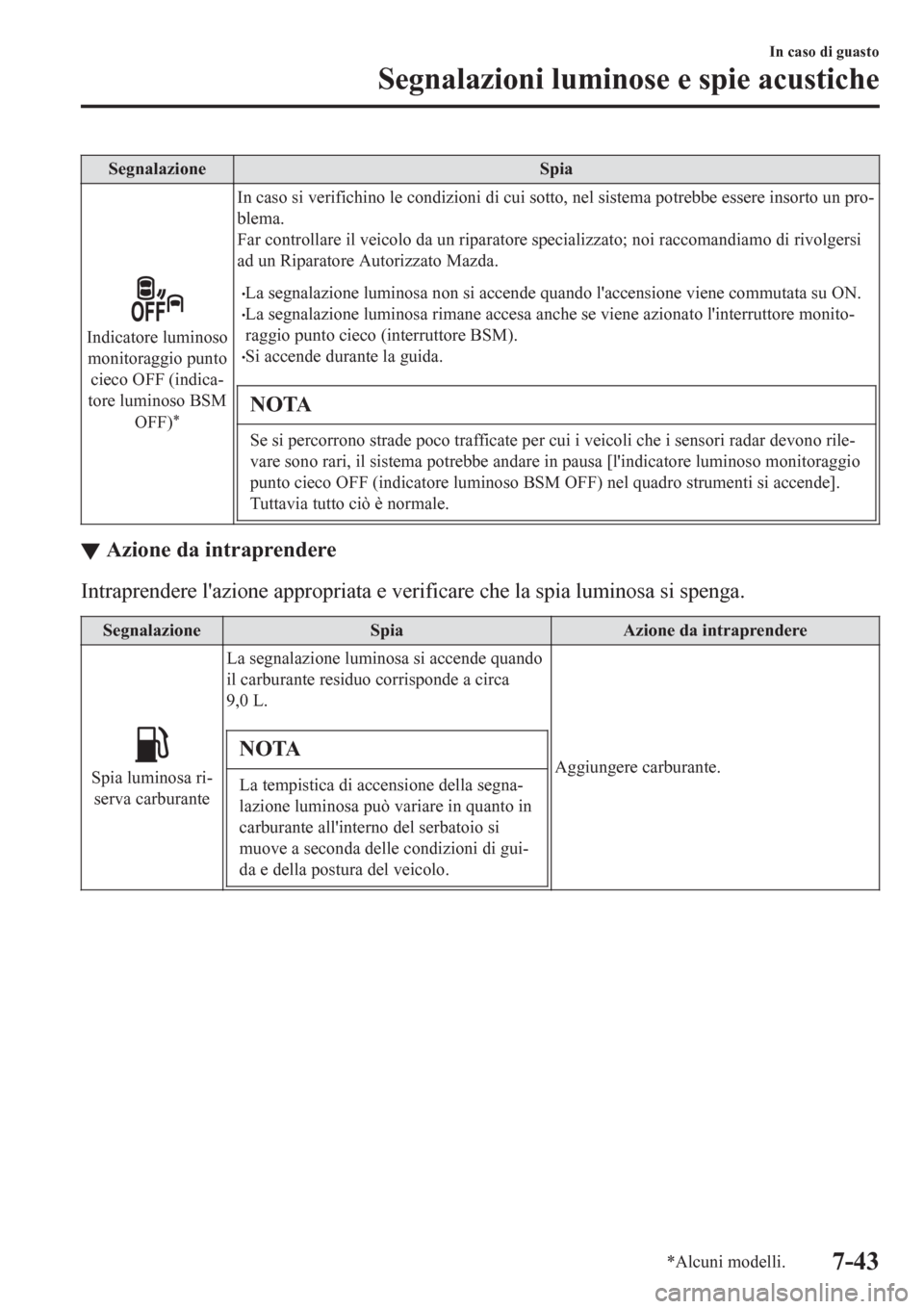

Segnalazione Spia
Indicatore luminoso
monitoraggio punto
cieco OFF (indica-
tore luminoso BSM
OFF)
*
In caso si verifichino le condizioni di cui sotto, nel sistema potrebbe essere insorto un pro-
blema.
Far controllare il veicolo da un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si accende quando l'accensione viene commutata su ON.•La segnalazione luminosa rimane accesa anche se viene azionato l'interruttore monito-
raggio punto cieco (interruttore BSM).
•Si accende durante la guida.
NOTA
Se si percorrono strade poco trafficate per cui i veicoli che i sensori radar devono rile-
vare sono rari, il sistema potrebbe andare in pausa [l'indicatore luminoso monitoraggio
punto cieco OFF (indicatore luminoso BSM OFF) nel quadro strumenti si accende].
Tuttavia tutto ciò è normale.
▼Azione da intraprendere
Intraprendere l'azione appropriata e verificare che la spia luminosa si spenga.
Segnalazione Spia Azione da intraprendere
Spia luminosa ri-
serva carburanteLa segnalazione luminosa si accende quando
il carburante residuo corrisponde a circa
9,0 L.
NOTA
La tempistica di accensione della segna-
lazione luminosa può variare in quanto in
carburante all'interno del serbatoio si
muove a seconda delle condizioni di gui-
da e della postura del veicolo.Aggiungere carburante.
In caso di guasto
Segnalazioni luminose e spie acustiche
*Alcuni modelli.7-43

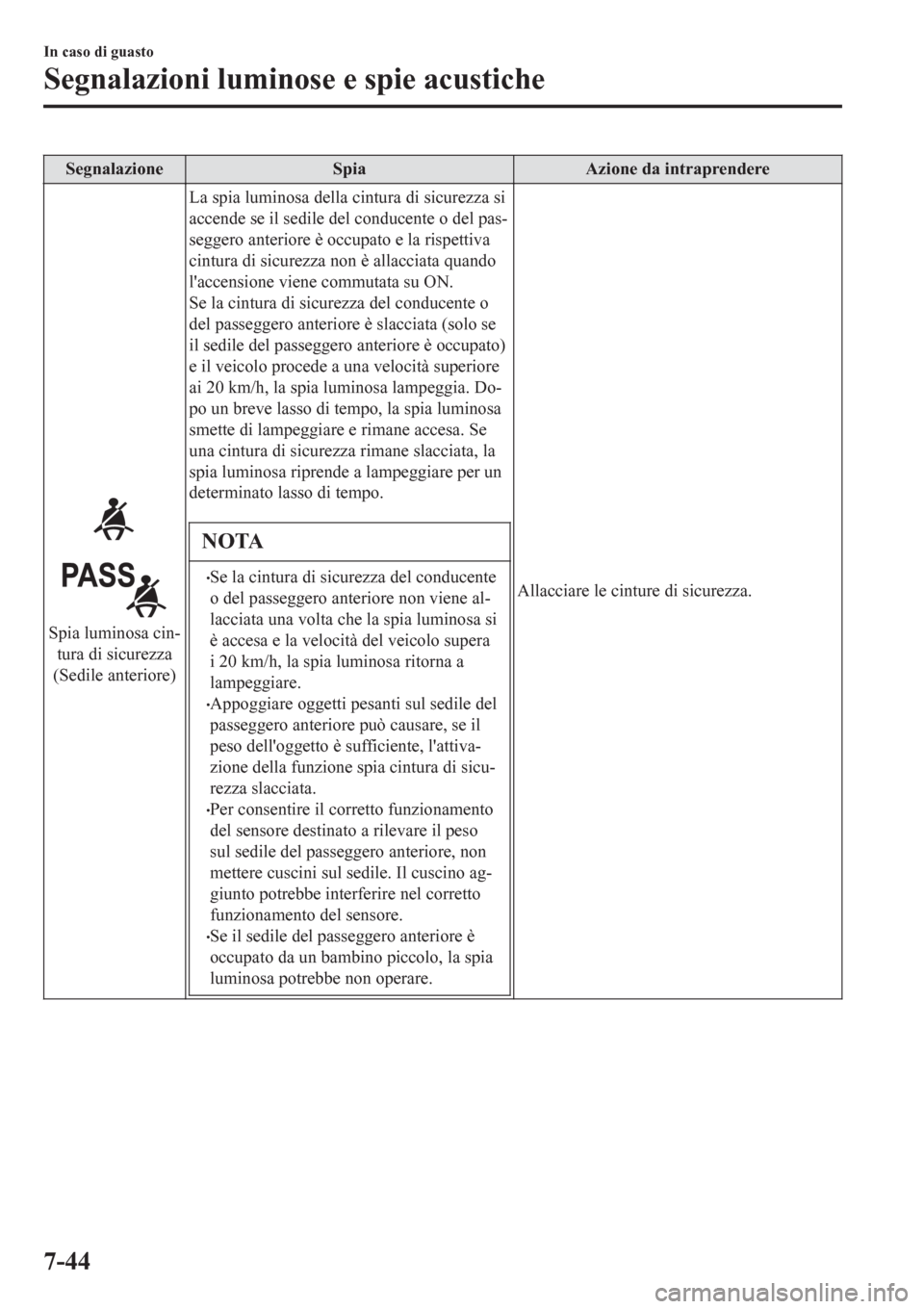

Segnalazione Spia Azione da intraprendere
Spia luminosa cin-
tura di sicurezza
(Sedile anteriore)La spia luminosa della cintura di sicurezza si
accende se il sedile del conducente o del pas-
seggero anteriore è occupato e la rispettiva
cintura di sicurezza non è allacciata quando
l'accensione viene commutata su ON.
Se la cintura di sicurezza del conducente o
del passeggero anteriore è slacciata (solo se
il sedile del passeggero anteriore è occupato)
e il veicolo procede a una velocità superiore
ai 20 km/h, la spia luminosa lampeggia. Do-
po un breve lasso di tempo, la spia luminosa
smette di lampeggiare e rimane accesa. Se
una cintura di sicurezza rimane slacciata, la
spia luminosa riprende a lampeggiare per un
determinato lasso di tempo.
NOTA
•Se la cintura di sicurezza del conducente
o del passeggero anteriore non viene al-
lacciata una volta che la spia luminosa si
è accesa e la velocità del veicolo supera
i 20 km/h, la spia luminosa ritorna a
lampeggiare.
•Appoggiare oggetti pesanti sul sedile del
passeggero anteriore può causare, se il
peso dell'oggetto è sufficiente, l'attiva-
zione della funzione spia cintura di sicu-
rezza slacciata.
•Per consentire il corretto funzionamento
del sensore destinato a rilevare il peso
sul sedile del passeggero anteriore, non
mettere cuscini sul sedile. Il cuscino ag-
giunto potrebbe interferire nel corretto
funzionamento del sensore.
•Se il sedile del passeggero anteriore è
occupato da un bambino piccolo, la spia
luminosa potrebbe non operare.
Allacciare le cinture di sicurezza.
In caso di guasto
Segnalazioni luminose e spie acustiche
7-44
