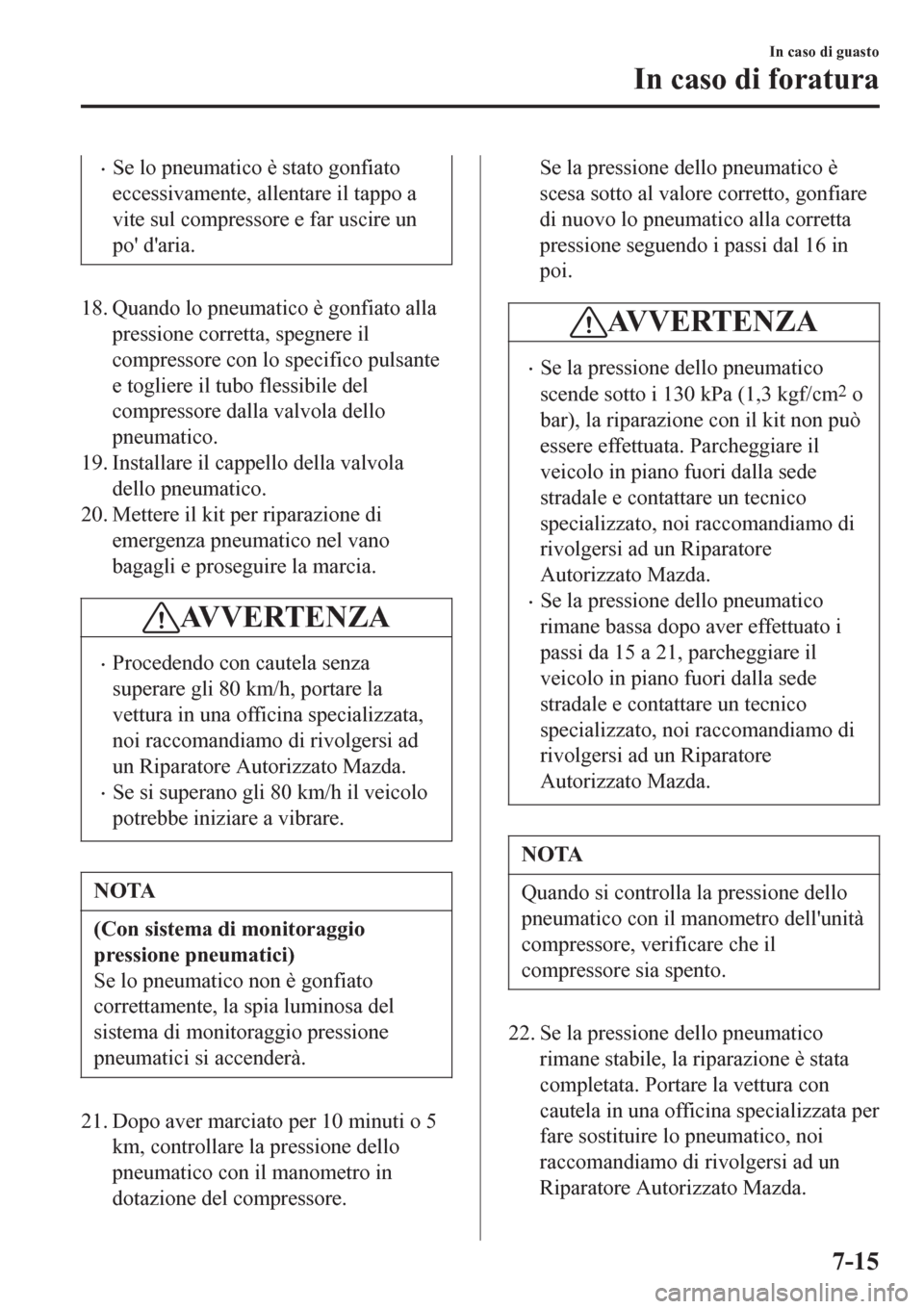

•Se lo pneumatico è stato gonfiato
eccessivamente, allentare il tappo a
vite sul compressore e far uscire un
po' d'aria.
18. Quando lo pneumatico è gonfiato alla
pressione corretta, spegnere il
compressore con lo specifico pulsante
e togliere il tubo flessibile del
compressore dalla valvola dello
pneumatico.
19. Installare il cappello della valvola
dello pneumatico.
20. Mettere il kit per riparazione di
emergenza pneumatico nel vano
bagagli e proseguire la marcia.
AV V E R T E N Z A
•Procedendo con cautela senza
superare gli 80 km/h, portare la
vettura in una officina specializzata,
noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda.
•Se si superano gli 80 km/h il veicolo
potrebbe iniziare a vibrare.
NOTA
(Con sistema di monitoraggio
pressione pneumatici)
Se lo pneumatico non è gonfiato
correttamente, la spia luminosa del
sistema di monitoraggio pressione
pneumatici si accenderà.
21. Dopo aver marciato per 10 minuti o 5
km, controllare la pressione dello
pneumatico con il manometro in
dotazione del compressore.
Se la pressione dello pneumatico è
scesa sotto al valore corretto, gonfiare
di nuovo lo pneumatico alla corretta
pressione seguendo i passi dal 16 in
poi.
AVVERTENZA
•Se la pressione dello pneumatico
scende sotto i 130 kPa (1,3 kgf/cm
2 o
bar), la riparazione con il kit non può
essere effettuata. Parcheggiare il
veicolo in piano fuori dalla sede
stradale e contattare un tecnico
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
•Se la pressione dello pneumatico
rimane bassa dopo aver effettuato i
passi da 15 a 21, parcheggiare il
veicolo in piano fuori dalla sede
stradale e contattare un tecnico
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore
Autorizzato Mazda.
NOTA
Quando si controlla la pressione dello
pneumatico con il manometro dell'unità
compressore, verificare che il
compressore sia spento.
22. Se la pressione dello pneumatico
rimane stabile, la riparazione è stata
completata. Portare la vettura con
cautela in una officina specializzata per
fare sostituire lo pneumatico, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
In caso di guasto
In caso di foratura
7-15

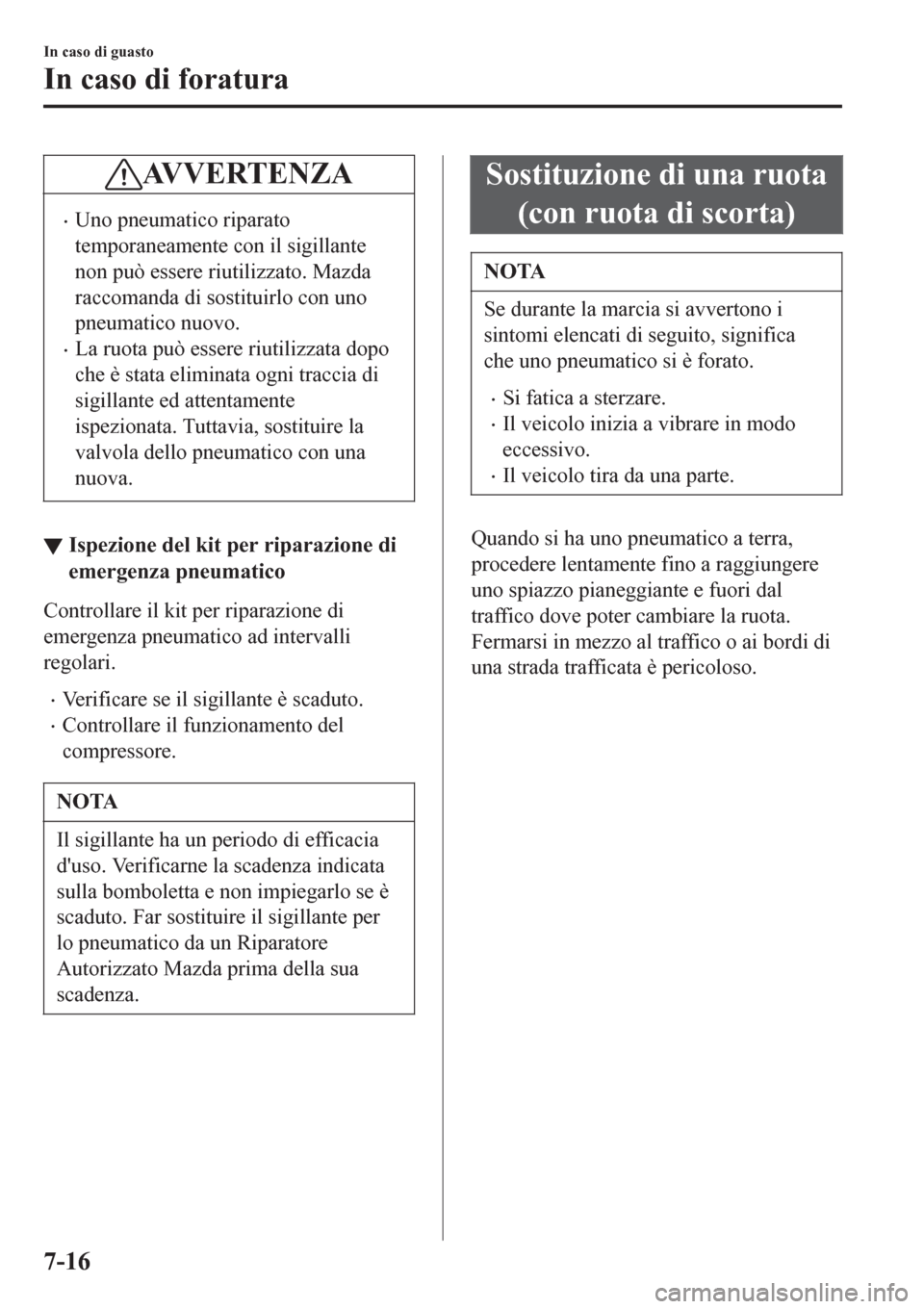

AVVERTENZA
•Uno pneumatico riparato
temporaneamente con il sigillante
non può essere riutilizzato. Mazda
raccomanda di sostituirlo con uno
pneumatico nuovo.
•La ruota può essere riutilizzata dopo
che è stata eliminata ogni traccia di
sigillante ed attentamente
ispezionata. Tuttavia, sostituire la
valvola dello pneumatico con una
nuova.
▼Ispezione del kit per riparazione di
emergenza pneumatico
Controllare il kit per riparazione di
emergenza pneumatico ad intervalli
regolari.
•Verificare se il sigillante è scaduto.
•Controllare il funzionamento del
compressore.
NOTA
Il sigillante ha un periodo di efficacia
d'uso. Verificarne la scadenza indicata
sulla bomboletta e non impiegarlo se è
scaduto. Far sostituire il sigillante per
lo pneumatico da un Riparatore
Autorizzato Mazda prima della sua
scadenza.
Sostituzione di una ruota
(con ruota di scorta)
NOTA
Se durante la marcia si avvertono i
sintomi elencati di seguito, significa
che uno pneumatico si è forato.
•Si fatica a sterzare.
•Il veicolo inizia a vibrare in modo
eccessivo.
•Il veicolo tira da una parte.
Quando si ha uno pneumatico a terra,
procedere lentamente fino a raggiungere
uno spiazzo pianeggiante e fuori dal
traffico dove poter cambiare la ruota.
Fermarsi in mezzo al traffico o ai bordi di
una strada trafficata è pericoloso.
In caso di guasto
In caso di foratura
7-16

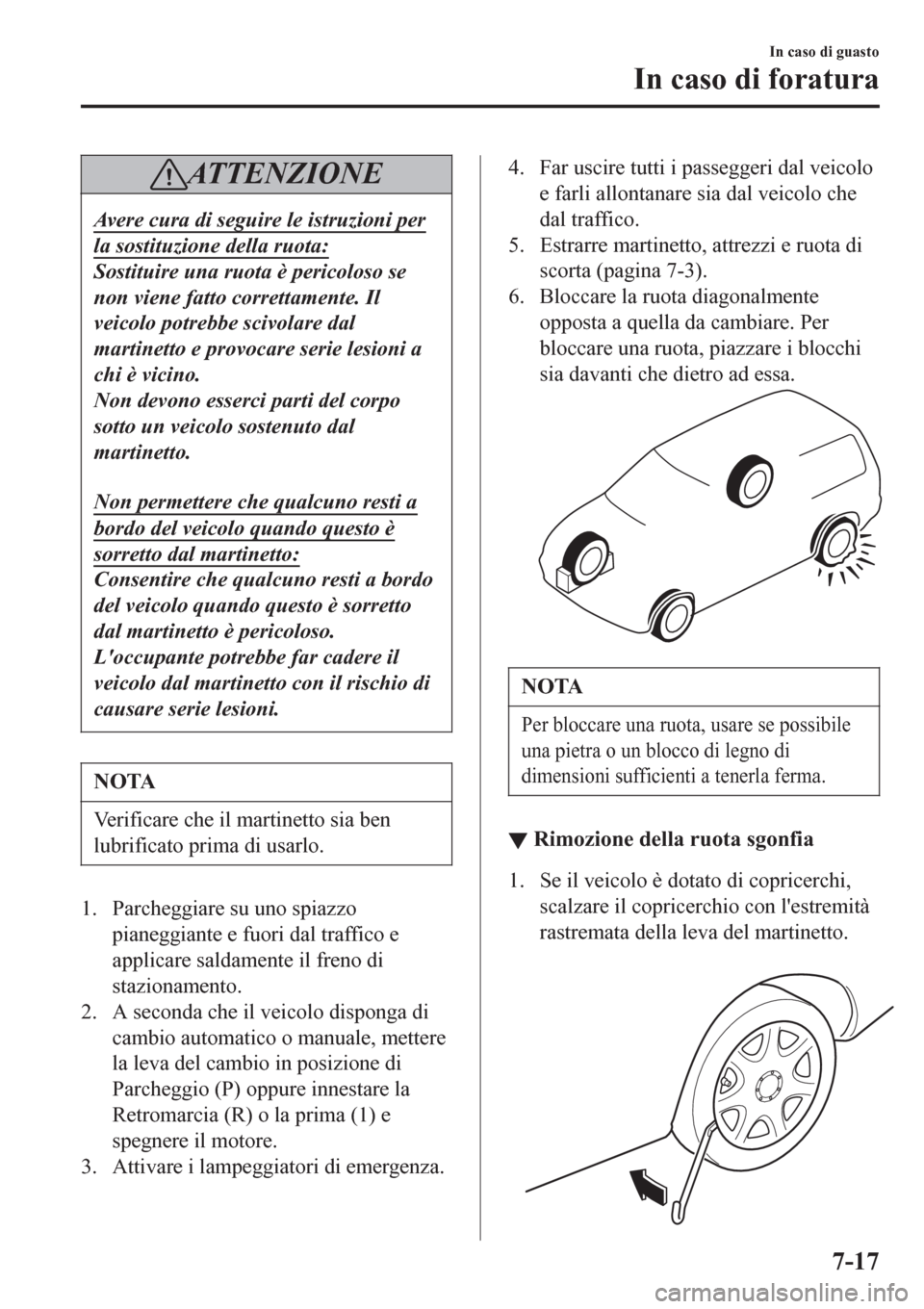

AT T E N Z I O N E
Avere cura di seguire le istruzioni per
la sostituzione della ruota:
Sostituire una ruota è pericoloso se
non viene fatto correttamente. Il
veicolo potrebbe scivolare dal
martinetto e provocare serie lesioni a
chi è vicino.
Non devono esserci parti del corpo
sotto un veicolo sostenuto dal
martinetto.
Non permettere che qualcuno resti a
bordo del veicolo quando questo è
sorretto dal martinetto:
Consentire che qualcuno resti a bordo
del veicolo quando questo è sorretto
dal martinetto è pericoloso.
L'occupante potrebbe far cadere il
veicolo dal martinetto con il rischio di
causare serie lesioni.
NOTA
Verificare che il martinetto sia ben
lubrificato prima di usarlo.
1. Parcheggiare su uno spiazzo
pianeggiante e fuori dal traffico e
applicare saldamente il freno di
stazionamento.
2. A seconda che il veicolo disponga di
cambio automatico o manuale, mettere
la leva del cambio in posizione di
Parcheggio (P) oppure innestare la
Retromarcia (R) o la prima (1) e
spegnere il motore.
3. Attivare i lampeggiatori di emergenza.
4. Far uscire tutti i passeggeri dal veicolo
e farli allontanare sia dal veicolo che
dal traffico.
5. Estrarre martinetto, attrezzi e ruota di
scorta (pagina 7-3).
6. Bloccare la ruota diagonalmente
opposta a quella da cambiare. Per
bloccare una ruota, piazzare i blocchi
sia davanti che dietro ad essa.
NOTA
Per bloccare una ruota, usare se possibile
una pietra o un blocco di legno di
dimensioni sufficienti a tenerla ferma.
▼▼Rimozione della ruota sgonfia
1. Se il veicolo è dotato di copricerchi,
scalzare il copricerchio con l'estremità
rastremata della leva del martinetto.

In caso di guasto
In caso di foratura
7-17

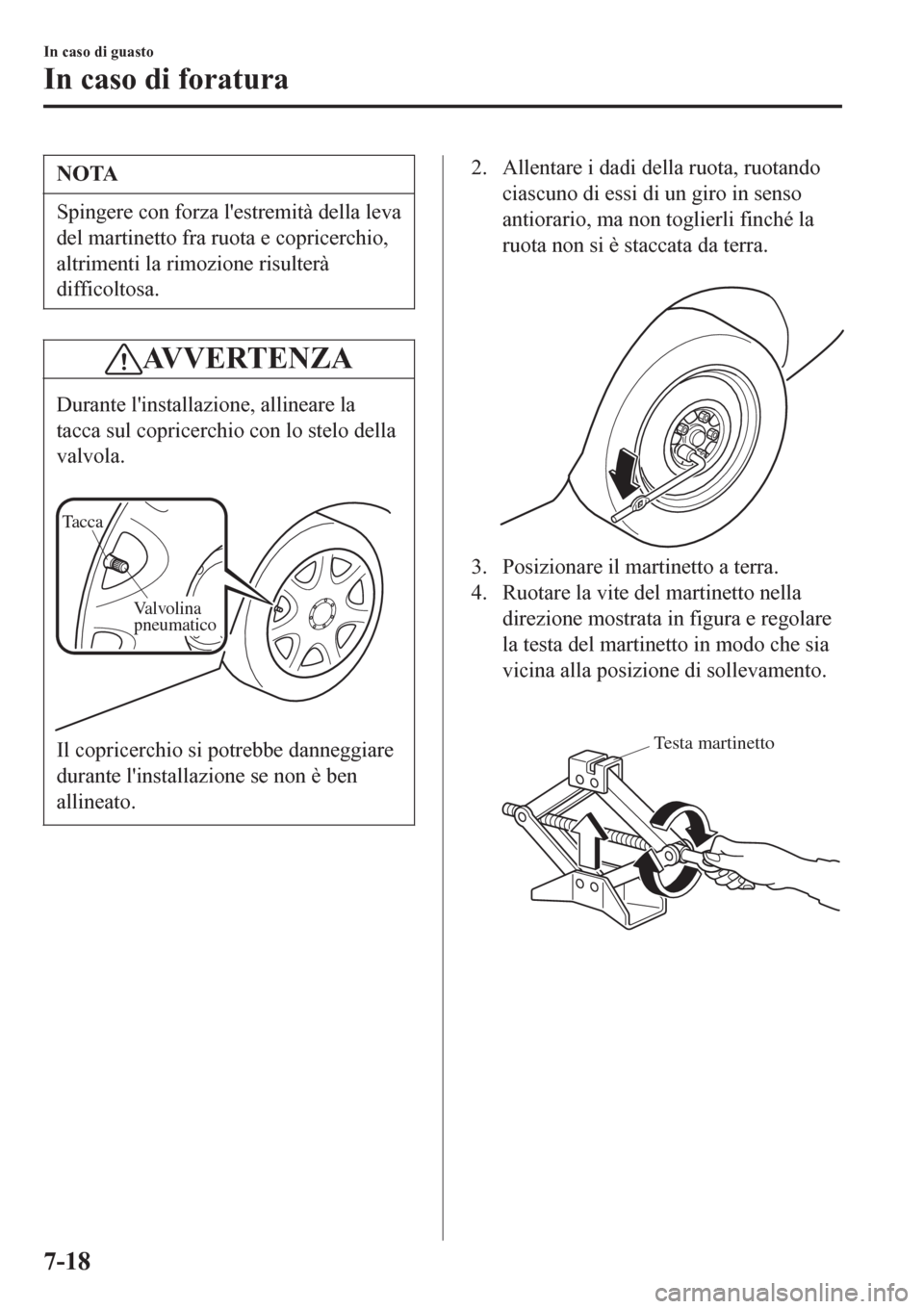

NOTA
Spingere con forza l'estremità della leva
del martinetto fra ruota e copricerchio,
altrimenti la rimozione risulterà
difficoltosa.
AVVERTENZA
Durante l'installazione, allineare la
tacca sul copricerchio con lo stelo della
valvola.

Va lvolina
pneumatico Tacca
Il copricerchio si potrebbe danneggiare
durante l'installazione se non è ben
allineato.
2. Allentare i dadi della ruota, ruotando
ciascuno di essi di un giro in senso
antiorario, ma non toglierli finché la
ruota non si è staccata da terra.

3. Posizionare il martinetto a terra.
4. Ruotare la vite del martinetto nella
direzione mostrata in figura e regolare
la testa del martinetto in modo che sia
vicina alla posizione di sollevamento.

Testa martinetto
In caso di guasto
In caso di foratura
7-18

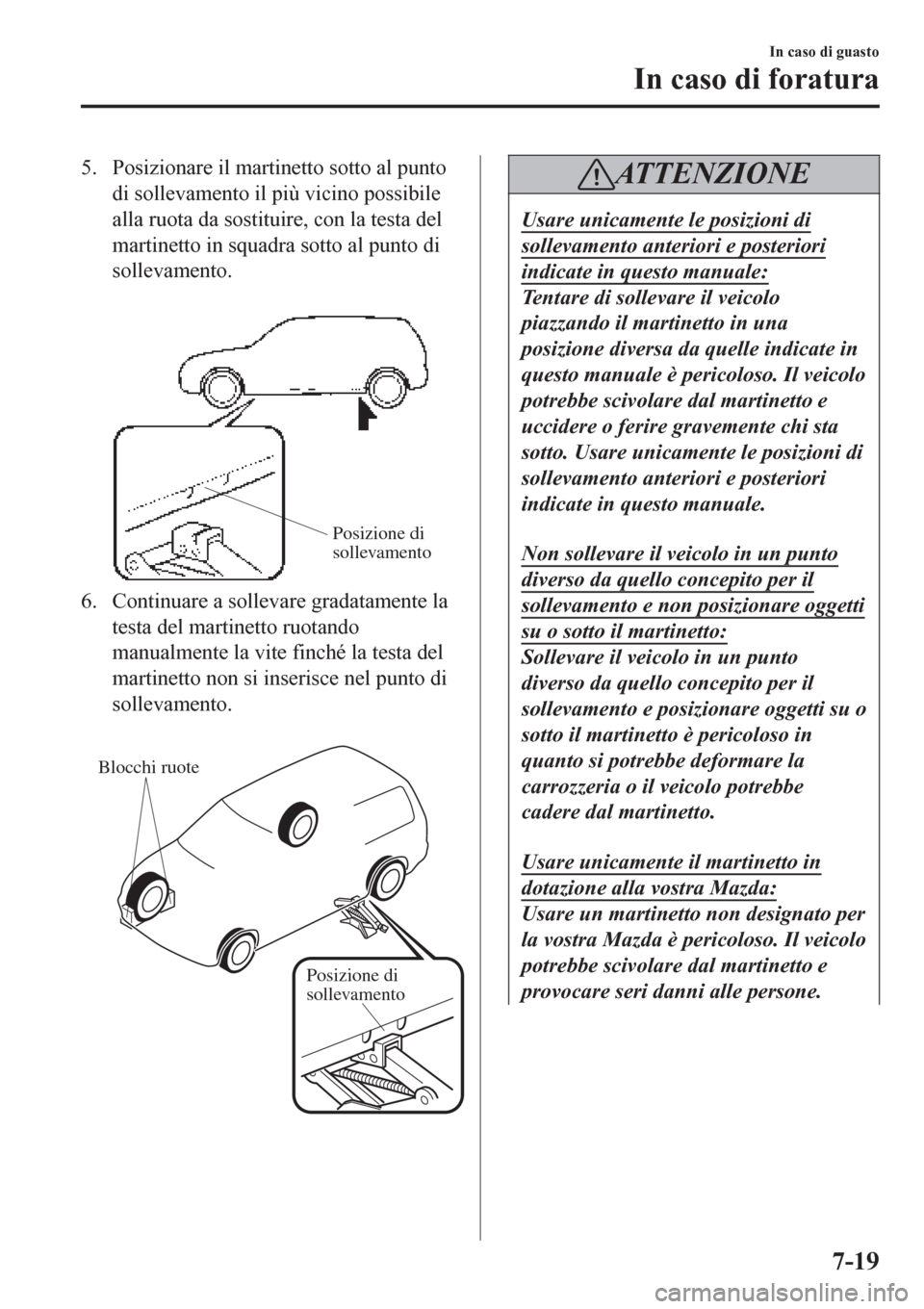

5. Posizionare il martinetto sotto al punto
di sollevamento il più vicino possibile
alla ruota da sostituire, con la testa del
martinetto in squadra sotto al punto di
sollevamento.

Posizione di
sollevamento
6. Continuare a sollevare gradatamente la
testa del martinetto ruotando
manualmente la vite finché la testa del
martinetto non si inserisce nel punto di
sollevamento.

Blocchi ruote
Posizione di
sollevamento
ATTENZIONE
Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale:
Tentare di sollevare il veicolo
piazzando il martinetto in una
posizione diversa da quelle indicate in
questo manuale è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
uccidere o ferire gravemente chi sta
sotto. Usare unicamente le posizioni di
sollevamento anteriori e posteriori
indicate in questo manuale.
Non sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e non posizionare oggetti
su o sotto il martinetto:
Sollevare il veicolo in un punto
diverso da quello concepito per il
sollevamento e posizionare oggetti su o
sotto il martinetto è pericoloso in
quanto si potrebbe deformare la
carrozzeria o il veicolo potrebbe
cadere dal martinetto.
Usare unicamente il martinetto in
dotazione alla vostra Mazda:
Usare un martinetto non designato per
la vostra Mazda è pericoloso. Il veicolo
potrebbe scivolare dal martinetto e
provocare seri danni alle persone.
In caso di guasto
In caso di foratura
7-19

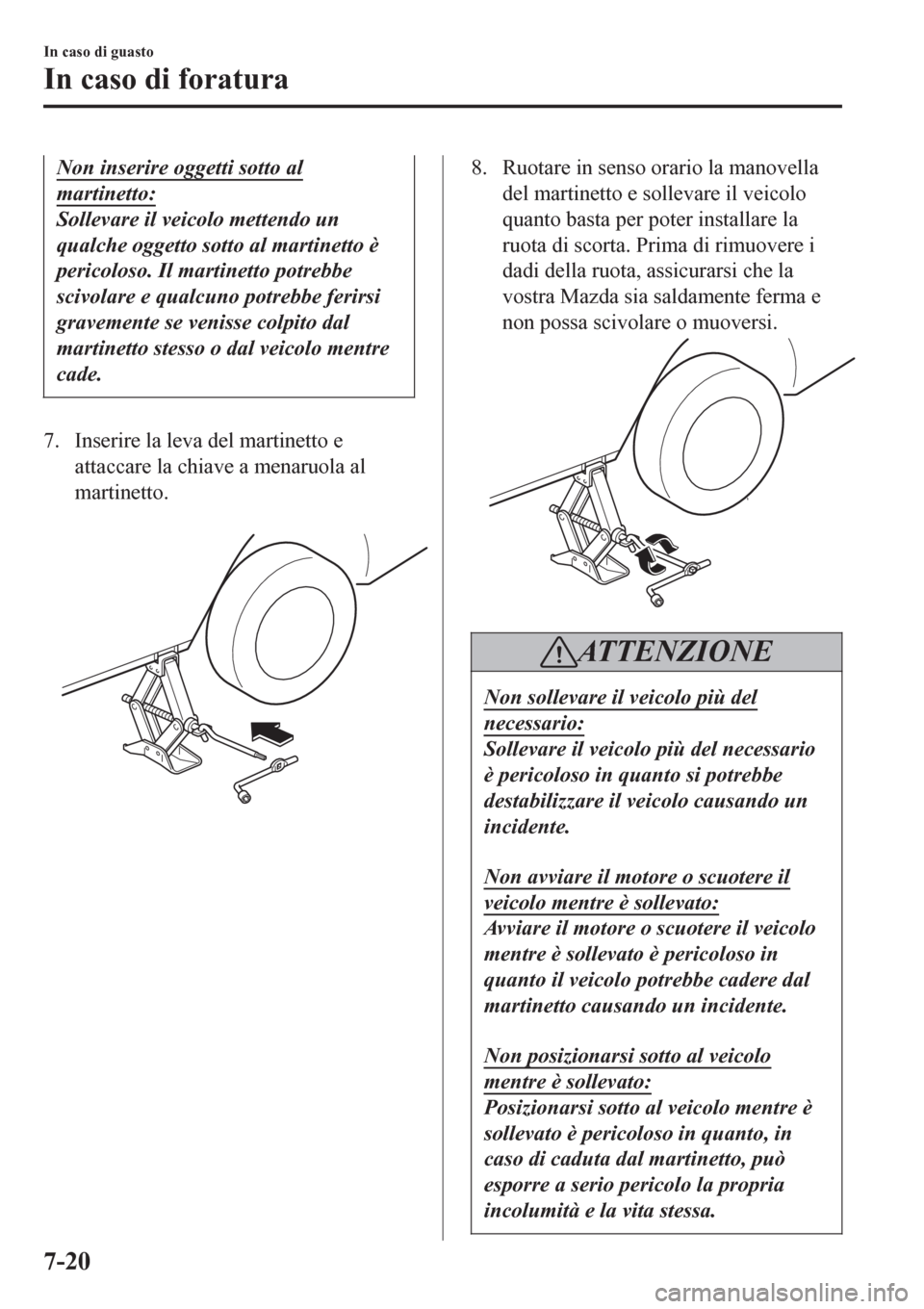

Non inserire oggetti sotto al
martinetto:
Sollevare il veicolo mettendo un
qualche oggetto sotto al martinetto è
pericoloso. Il martinetto potrebbe
scivolare e qualcuno potrebbe ferirsi
gravemente se venisse colpito dal
martinetto stesso o dal veicolo mentre
cade.
7. Inserire la leva del martinetto e
attaccare la chiave a menaruola al
martinetto.

8. Ruotare in senso orario la manovella
del martinetto e sollevare il veicolo
quanto basta per poter installare la
ruota di scorta. Prima di rimuovere i
dadi della ruota, assicurarsi che la
vostra Mazda sia saldamente ferma e
non possa scivolare o muoversi.
ATTENZIONE
Non sollevare il veicolo più del
necessario:
Sollevare il veicolo più del necessario
è pericoloso in quanto si potrebbe
destabilizzare il veicolo causando un
incidente.
Non avviare il motore o scuotere il
veicolo mentre è sollevato:
Avviare il motore o scuotere il veicolo
mentre è sollevato è pericoloso in
quanto il veicolo potrebbe cadere dal
martinetto causando un incidente.
Non posizionarsi sotto al veicolo
mentre è sollevato:
Posizionarsi sotto al veicolo mentre è
sollevato è pericoloso in quanto, in
caso di caduta dal martinetto, può
esporre a serio pericolo la propria
incolumità e la vita stessa.
In caso di guasto
In caso di foratura
7-20

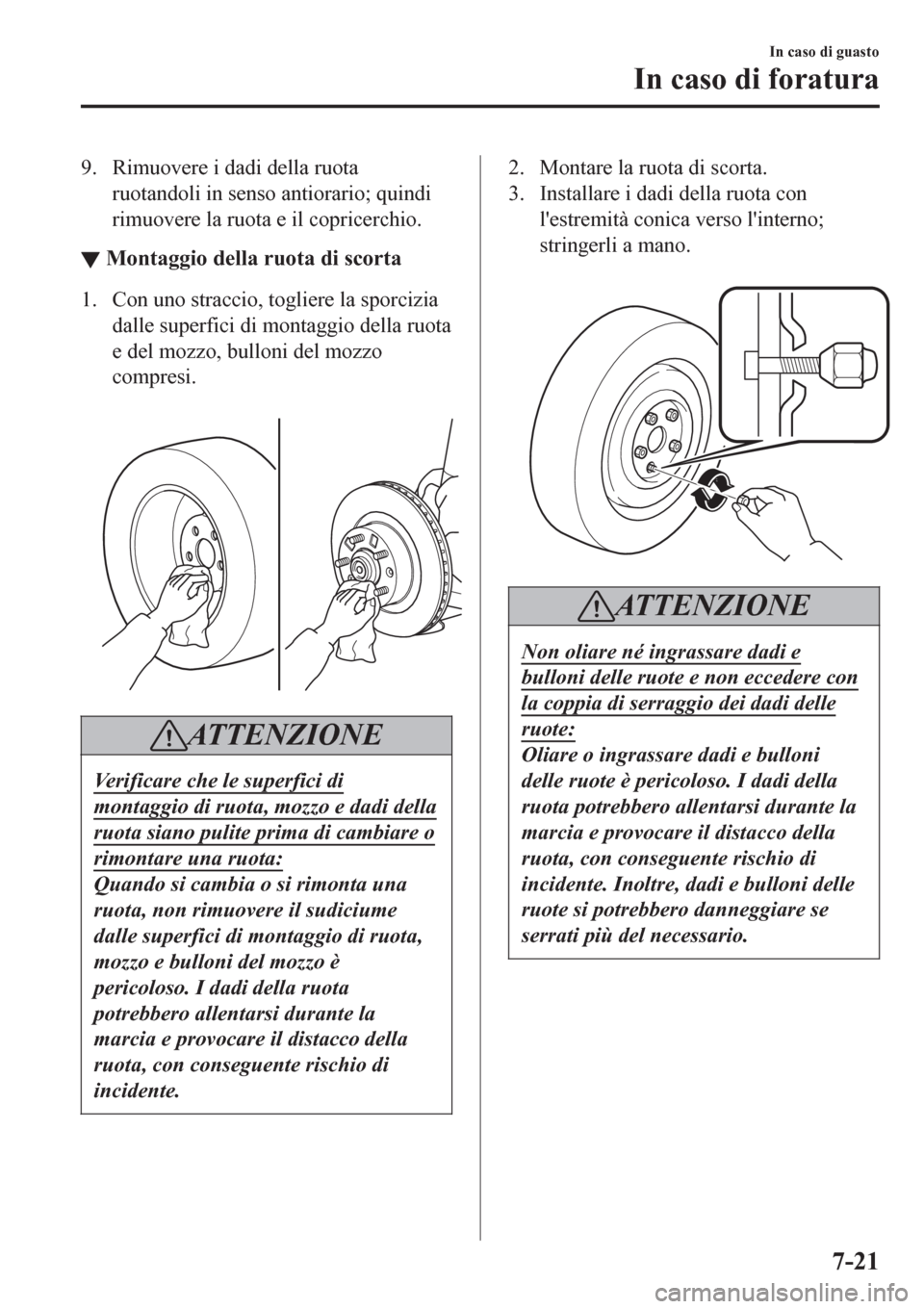

9. Rimuovere i dadi della ruota
ruotandoli in senso antiorario; quindi
rimuovere la ruota e il copricerchio.
▼Montaggio della ruota di scorta
1. Con uno straccio, togliere la sporcizia
dalle superfici di montaggio della ruota
e del mozzo, bulloni del mozzo
compresi.

AT T E N Z I O N E
Verificare che le superfici di
montaggio di ruota, mozzo e dadi della
ruota siano pulite prima di cambiare o
rimontare una ruota:
Quando si cambia o si rimonta una
ruota, non rimuovere il sudiciume
dalle superfici di montaggio di ruota,
mozzo e bulloni del mozzo è
pericoloso. I dadi della ruota
potrebbero allentarsi durante la
marcia e provocare il distacco della
ruota, con conseguente rischio di
incidente.
2. Montare la ruota di scorta.
3. Installare i dadi della ruota con
l'estremità conica verso l'interno;
stringerli a mano.

ATTENZIONE
Non oliare né ingrassare dadi e
bulloni delle ruote e non eccedere con
la coppia di serraggio dei dadi delle
ruote:
Oliare o ingrassare dadi e bulloni
delle ruote è pericoloso. I dadi della
ruota potrebbero allentarsi durante la
marcia e provocare il distacco della
ruota, con conseguente rischio di
incidente. Inoltre, dadi e bulloni delle
ruote si potrebbero danneggiare se
serrati più del necessario.
In caso di guasto
In caso di foratura
7-21

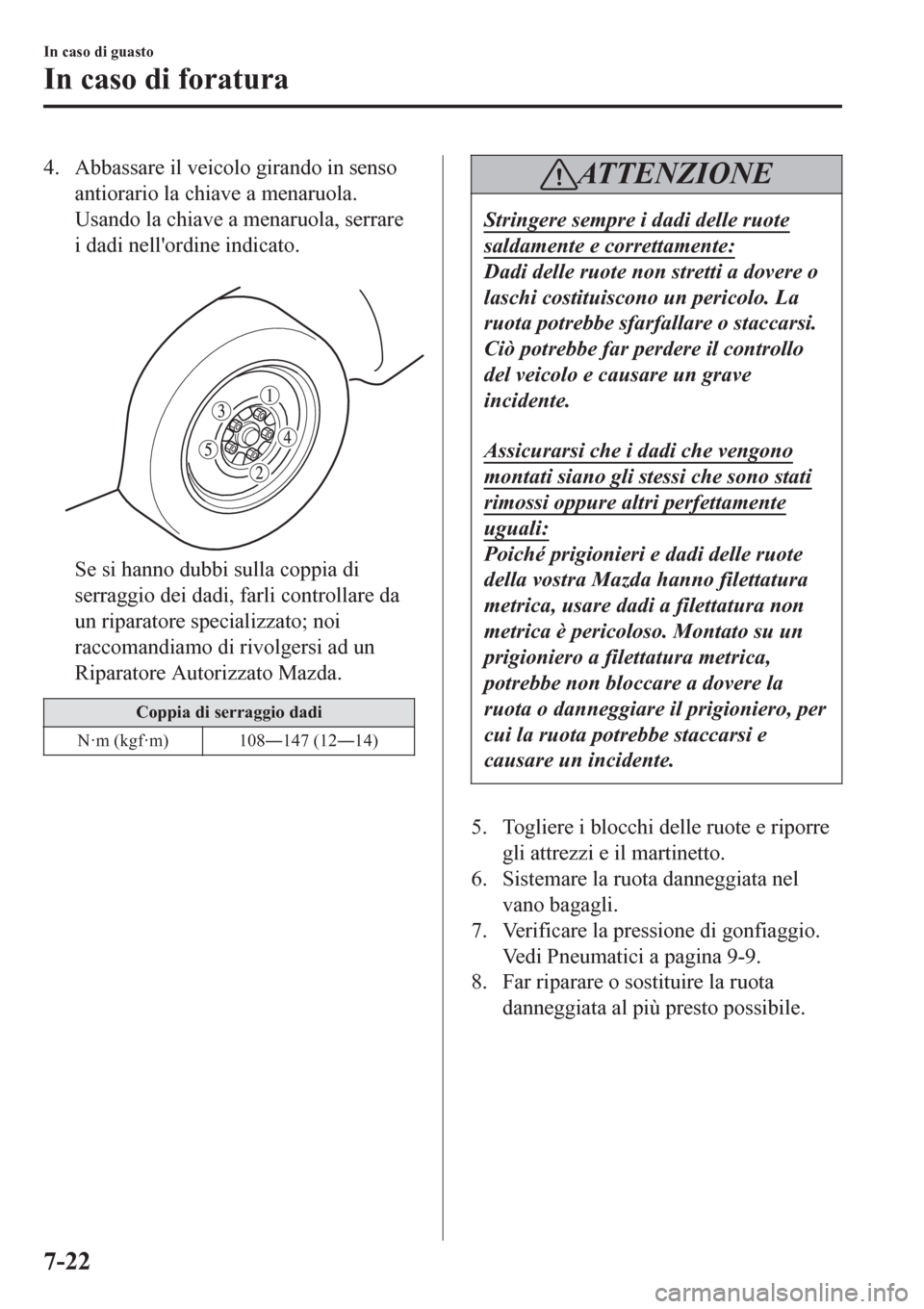

4. Abbassare il veicolo girando in senso
antiorario la chiave a menaruola.
Usando la chiave a menaruola, serrare
i dadi nell'ordine indicato.

Se si hanno dubbi sulla coppia di
serraggio dei dadi, farli controllare da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Coppia di serraggio dadi
N·m (kgf·m) 108Š147 (12Š14)
ATTENZIONE
Stringere sempre i dadi delle ruote
saldamente e correttamente:
Dadi delle ruote non stretti a dovere o
laschi costituiscono un pericolo. La
ruota potrebbe sfarfallare o staccarsi.
Ciò potrebbe far perdere il controllo
del veicolo e causare un grave
incidente.
Assicurarsi che i dadi che vengono
montati siano gli stessi che sono stati
rimossi oppure altri perfettamente
uguali:
Poiché prigionieri e dadi delle ruote
della vostra Mazda hanno filettatura
metrica, usare dadi a filettatura non
metrica è pericoloso. Montato su un
prigioniero a filettatura metrica,
potrebbe non bloccare a dovere la
ruota o danneggiare il prigioniero, per
cui la ruota potrebbe staccarsi e
causare un incidente.
5. Togliere i blocchi delle ruote e riporre
gli attrezzi e il martinetto.
6. Sistemare la ruota danneggiata nel
vano bagagli.
7. Verificare la pressione di gonfiaggio.
Vedi Pneumatici a pagina 9-9.
8. Far riparare o sostituire la ruota
danneggiata al più presto possibile.
In caso di guasto
In caso di foratura
7-22

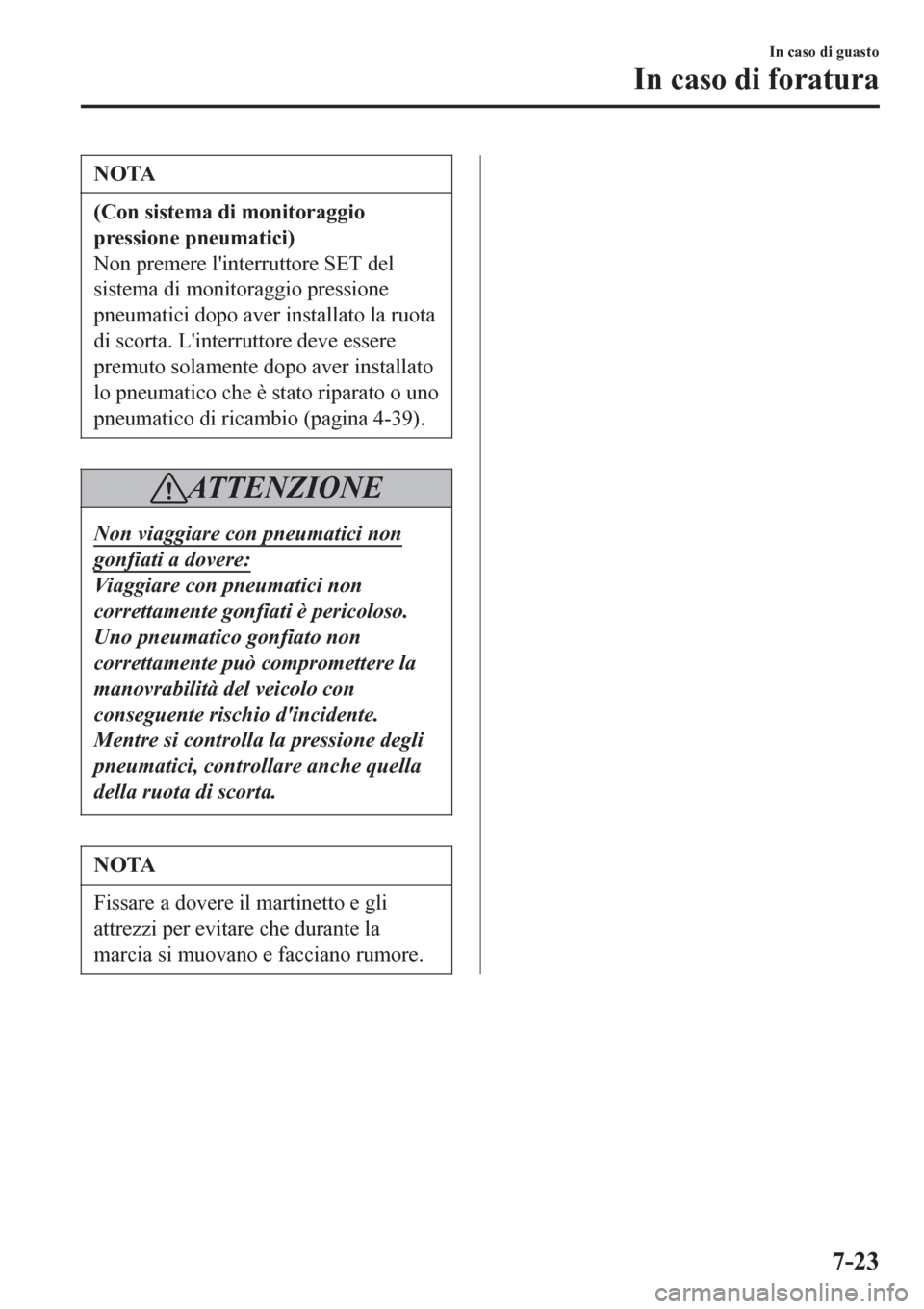

NOTA
(Con sistema di monitoraggio
pressione pneumatici)
Non premere l'interruttore SET del
sistema di monitoraggio pressione
pneumatici dopo aver installato la ruota
di scorta. L'interruttore deve essere
premuto solamente dopo aver installato
lo pneumatico che è stato riparato o uno
pneumatico di ricambio (pagina 4-39).
AT T E N Z I O N E
Non viaggiare con pneumatici non
gonfiati a dovere:
Viaggiare con pneumatici non
correttamente gonfiati è pericoloso.
Uno pneumatico gonfiato non
correttamente può compromettere la
manovrabilità del veicolo con
conseguente rischio d'incidente.
Mentre si controlla la pressione degli
pneumatici, controllare anche quella
della ruota di scorta.
NOTA
Fissare a dovere il martinetto e gli
attrezzi per evitare che durante la
marcia si muovano e facciano rumore.
In caso di guasto
In caso di foratura
7-23

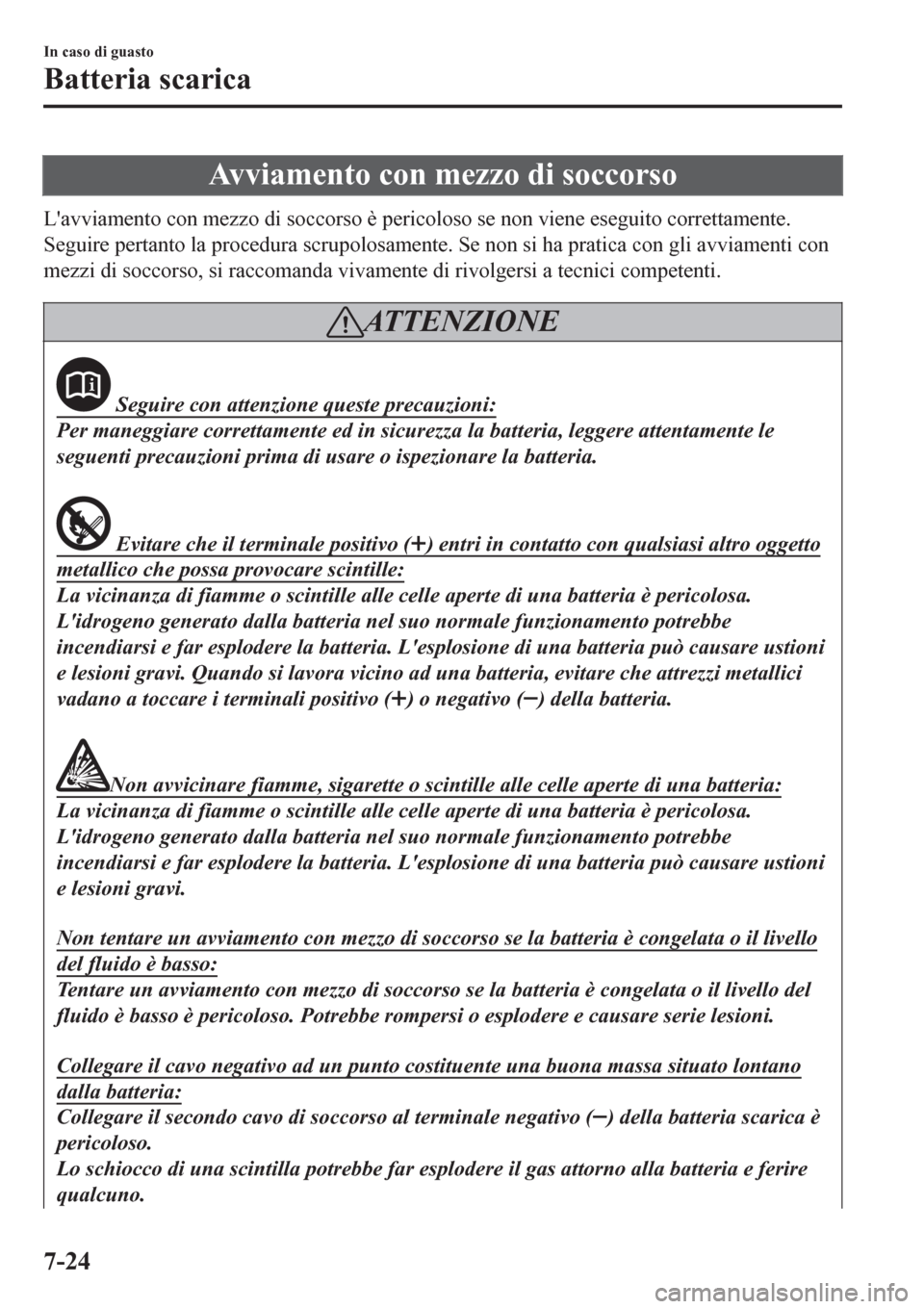

Avviamento con mezzo di soccorso
L'avviamento con mezzo di soccorso è pericoloso se non viene eseguito correttamente.
Seguire pertanto la procedura scrupolosamente. Se non si ha pratica con gli avviamenti con
mezzi di soccorso, si raccomanda vivamente di rivolgersi a tecnici competenti.
AT T E N Z I O N E
Seguire con attenzione queste precauzioni:
Per maneggiare correttamente ed in sicurezza la batteria, leggere attentamente le
seguenti precauzioni prima di usare o ispezionare la batteria.
Evitare che il terminale positivo () entri in contatto con qualsiasi altro oggetto
metallico che possa provocare scintille:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare ustioni
e lesioni gravi. Quando si lavora vicino ad una batteria, evitare che attrezzi metallici
vadano a toccare i terminali positivo (
) o negativo () della batteria.
Non avvicinare fiamme, sigarette o scintille alle celle aperte di una batteria:
La vicinanza di fiamme o scintille alle celle aperte di una batteria è pericolosa.
L'idrogeno generato dalla batteria nel suo normale funzionamento potrebbe
incendiarsi e far esplodere la batteria. L'esplosione di una batteria può causare ustioni
e lesioni gravi.
Non tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello
del fluido è basso:
Tentare un avviamento con mezzo di soccorso se la batteria è congelata o il livello del
fluido è basso è pericoloso. Potrebbe rompersi o esplodere e causare serie lesioni.
Collegare il cavo negativo ad un punto costituente una buona massa situato lontano
dalla batteria:
Collegare il secondo cavo di soccorso al terminale negativo () della batteria scarica è
pericoloso.
Lo schiocco di una scintilla potrebbe far esplodere il gas attorno alla batteria e ferire
qualcuno.
In caso di guasto
Batteria scarica
7-24
