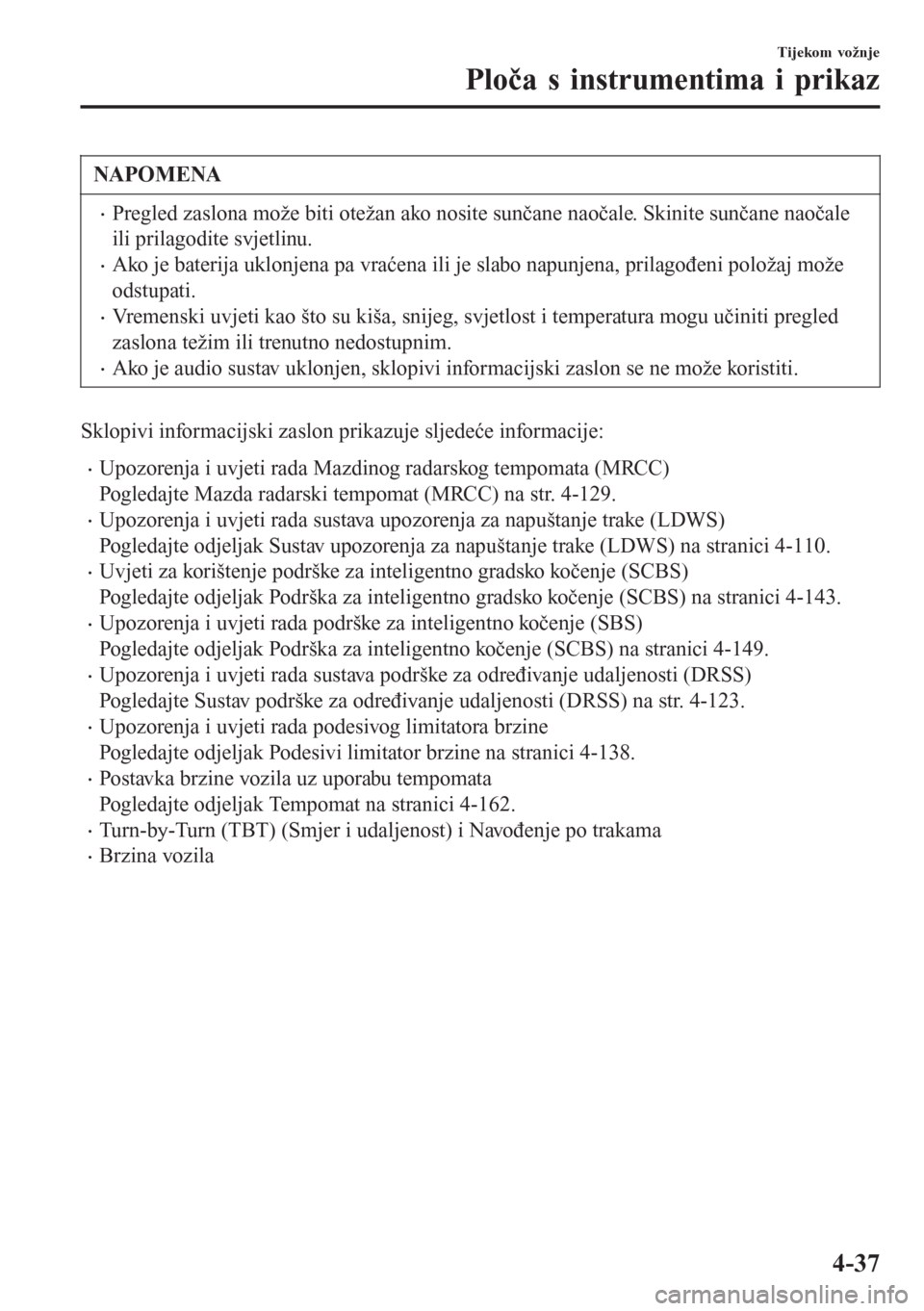

NAPOMENA
•Pregled zaslona može biti otežan ako nosite sunčane naočale. Skinite sunčane naočale
ili prilagodite svjetlinu.
•Ako je baterija uklonjena pa vraćena ili je slabo napunjena, prilagođeni položaj može
odstupati.
•Vremenski uvjeti kao što su kiša, snijeg, svjetlost i temperatura mogu učiniti pregled
zaslona težim ili trenutno nedostupnim.
•Ako je audio sustav uklonjen, sklopivi informacijski zaslon se ne može koristiti.
Sklopivi informacijski zaslon prikazuje sljedeće informacije:
•Upozorenja i uvjeti rada Mazdinog radarskog tempomata (MRCC)
Pogledajte Mazda radarski tempomat (MRCC) na str. 4-129.
•Upozorenja i uvjeti rada sustava upozorenja za napuštanje trake (LDWS)
Pogledajte odjeljak Sustav upozorenja za napuštanje trake (LDWS) na stranici 4-110.
•Uvjeti za korištenje podrške za inteligentno gradsko kočenje (SCBS)
Pogledajte odjeljak Podrška za inteligentno gradsko kočenje (SCBS) na stranici 4-143.
•Upozorenja i uvjeti rada podrške za inteligentno kočenje (SBS)
Pogledajte odjeljak Podrška za inteligentno kočenje (SCBS) na stranici 4-149.
•Upozorenja i uvjeti rada sustava podrške za određivanje udaljenosti (DRSS)
Pogledajte Sustav podrške za određivanje udaljenosti (DRSS) na str. 4-123.
•Upozorenja i uvjeti rada podesivog limitatora brzine
Pogledajte odjeljak Podesivi limitator brzine na stranici 4-138.
•Postavka brzine vozila uz uporabu tempomata
Pogledajte odjeljak Tempomat na stranici 4-162.
•Turn-by-Turn (TBT) (Smjer i udaljenost) i Navođenje po trakama
•Brzina vozila
Tijekom vožnje
Ploča s instrumentima i prikaz
4-37

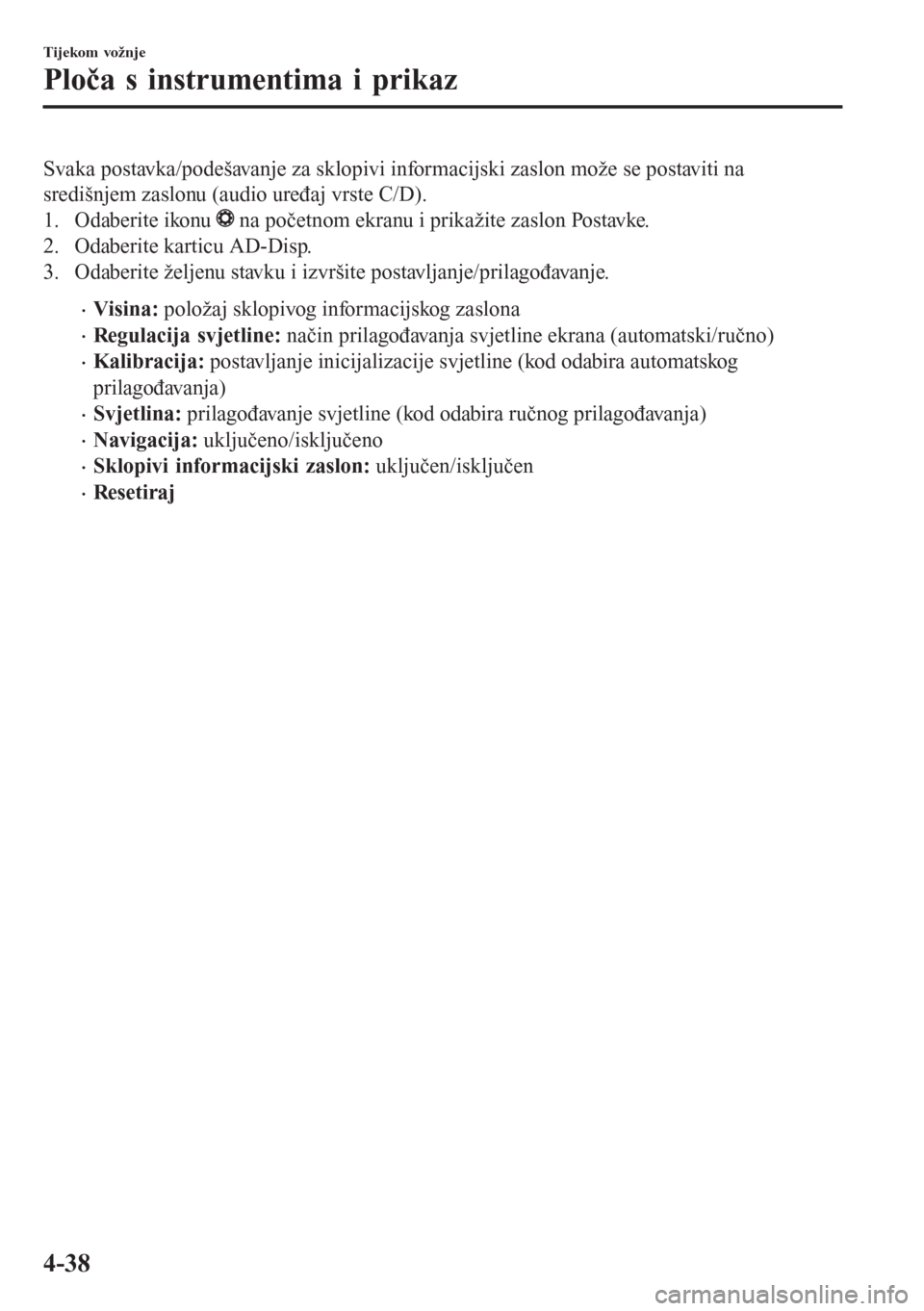

Svaka postavka/podešavanje za sklopivi informacijski zaslon može se postaviti na
središnjem zaslonu (audio uređaj vrste C/D).
1. Odaberite ikonu
na početnom ekranu i prikažite zaslon Postavke.
2. Odaberite karticu AD-Disp.
3. Odaberite željenu stavku i izvršite postavljanje/prilagođavanje.
•Visina: položaj sklopivog informacijskog zaslona
•Regulacija svjetline: način prilagođavanja svjetline ekrana (automatski/ručno)
•Kalibracija: postavljanje inicijalizacije svjetline (kod odabira automatskog
prilagođavanja)
•Svjetlina: prilagođavanje svjetline (kod odabira ručnog prilagođavanja)
•Navigacija: uključeno/isključeno
•Sklopivi informacijski zaslon: uključen/isključen
•Res eti ra j
Tijekom vožnje
Ploča s instrumentima i prikaz
4-38

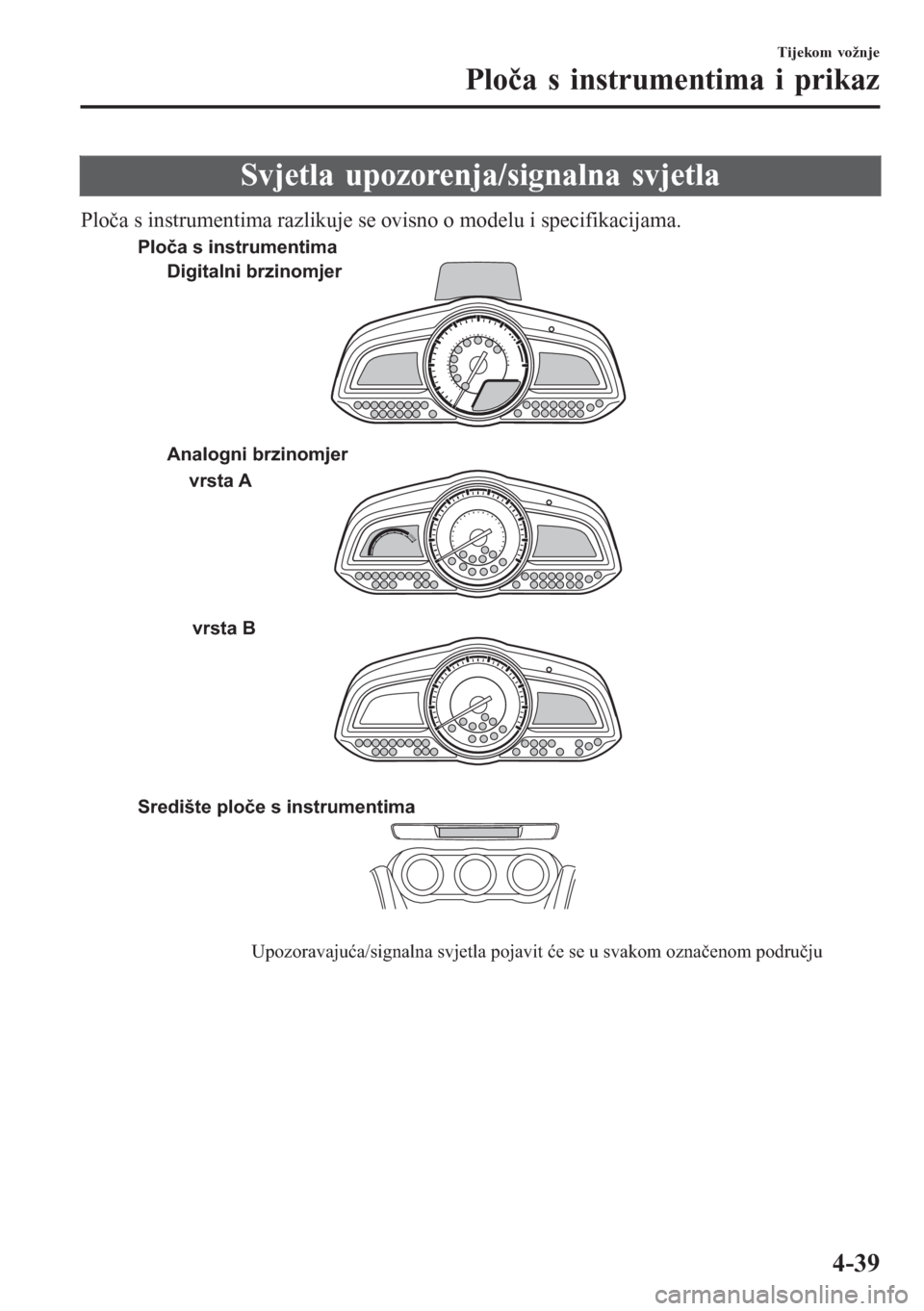

Svjetla upozorenja/signalna svjetla
Ploča s instrumentima razlikuje se ovisno o modelu i specifikacijama.
Upozoravajuća/signalna svjetla pojavit će se u svakom označenom području vrsta A
vrsta B
Središte ploče s instrumentimaDigitalni brzinomjer
Analogni brzinomjer Ploča s instrumentima
Tijekom vožnje
Ploča s instrumentima i prikaz
4-39

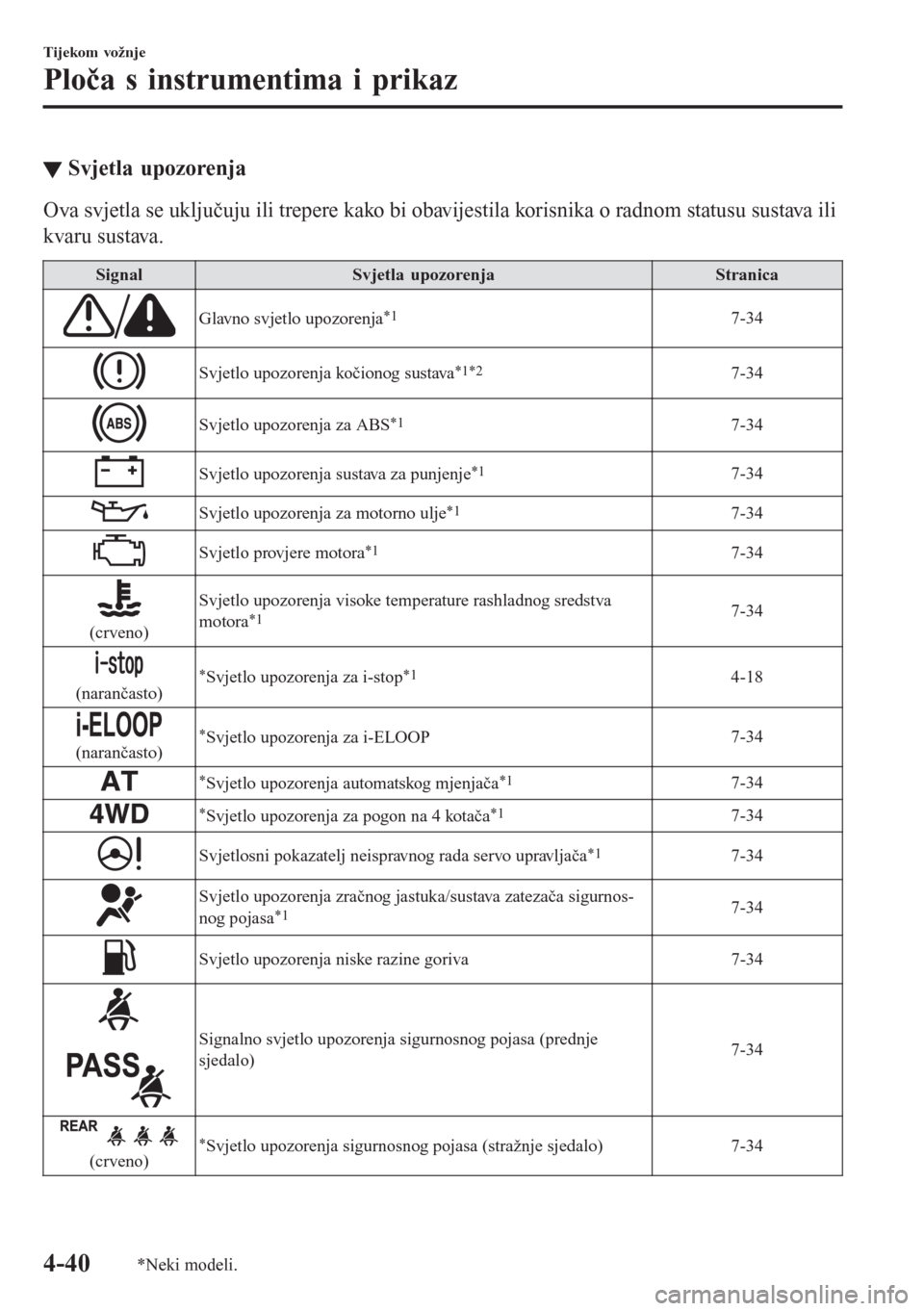

▼Svjetla upozorenja
Ova svjetla se uključuju ili trepere kako bi obavijestila korisnika o radnom statusu sustava ili
kvaru sustava.
Signal Svjetla upozorenja Stranica
Glavno svjetlo upozorenja*17-34
Svjetlo upozorenja kočionog sustava*1*27-34
Svjetlo upozorenja za ABS*17-34
Svjetlo upozorenja sustava za punjenje*17-34
Svjetlo upozorenja za motorno ulje*17-34
Svjetlo provjere motora*17-34
(crveno)Svjetlo upozorenja visoke temperature rashladnog sredstva
motora*17-34
(narančasto)*Svjetlo upozorenja za i-stop*14-18
(narančasto)*Svjetlo upozorenja za i-ELOOP7-34
*Svjetlo upozorenja automatskog mjenjača*17-34
*Svjetlo upozorenja za pogon na 4 kotača*17-34
Svjetlosni pokazatelj neispravnog rada servo upravljača*17-34
Svjetlo upozorenja zračnog jastuka/sustava zatezača sigurnos-
nog pojasa*17-34
Svjetlo upozorenja niske razine goriva 7-34
Signalno svjetlo upozorenja sigurnosnog pojasa (prednje
sjedalo)7-34
(crveno)*Svjetlo upozorenja sigurnosnog pojasa (stražnje sjedalo) 7-34
Tijekom vožnje
Ploča s instrumentima i prikaz
4-40*Neki modeli.

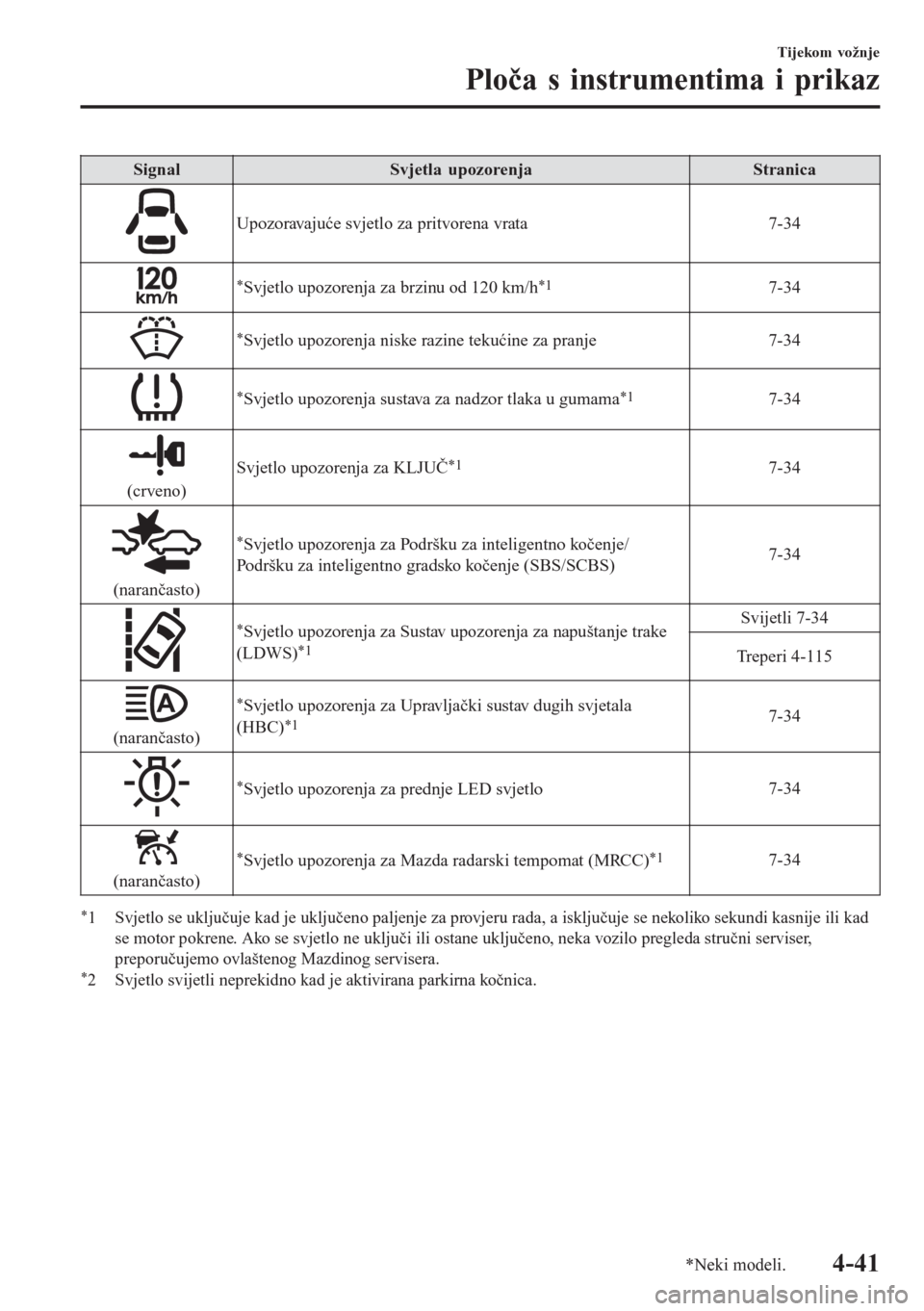

Signal Svjetla upozorenja Stranica
Upozoravajuće svjetlo za pritvorena vrata 7-34
*Svjetlo upozorenja za brzinu od 120 km/h*17-34
*Svjetlo upozorenja niske razine tekućine za pranje 7-34
*Svjetlo upozorenja sustava za nadzor tlaka u gumama*17-34
(crveno)Svjetlo upozorenja za KLJUČ
*17-34
(narančasto)
*Svjetlo upozorenja za Podršku za inteligentno kočenje/
Podršku za inteligentno gradsko kočenje (SBS/SCBS)7-34
*Svjetlo upozorenja za Sustav upozorenja za napuštanje trake
(LDWS)*1
Svijetli 7-34
Tr e p e r i 4 - 1 1 5
(narančasto)
*Svjetlo upozorenja za Upravljački sustav dugih svjetala
(HBC)*17-34
*Svjetlo upozorenja za prednje LED svjetlo7-34
(narančasto)
*Svjetlo upozorenja za Mazda radarski tempomat (MRCC)*17-34
*1 Svjetlo se uključuje kad je uključeno paljenje za provjeru rada, a isključuje se nekoliko sekundi kasnije ili kad
se motor pokrene. Ako se svjetlo ne uključi ili ostane uključeno, neka vozilo pregleda stručni serviser,
preporučujemo ovlaštenog Mazdinog servisera.
*2 Svjetlo svijetli neprekidno kad je aktivirana parkirna kočnica.
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-41

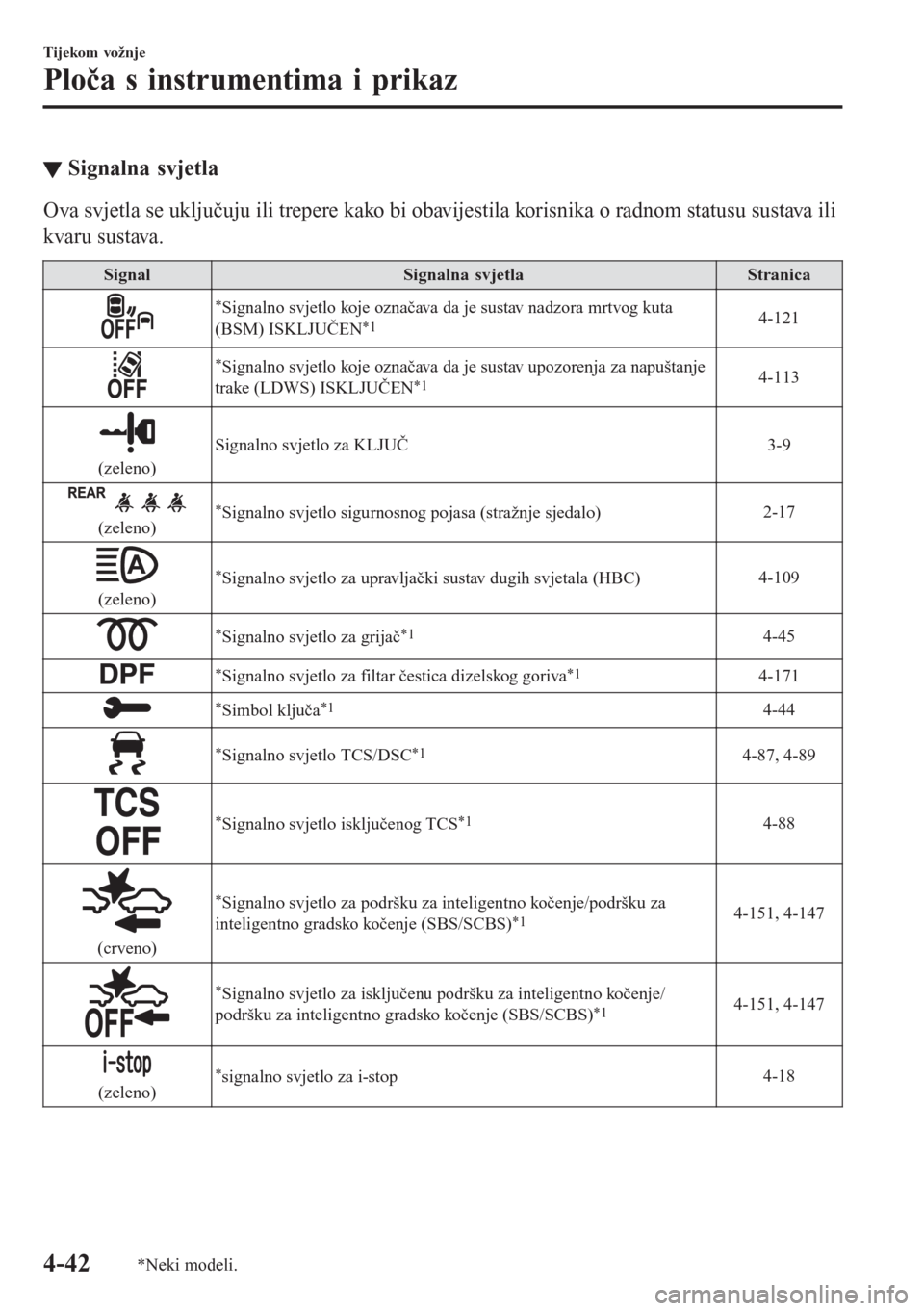

▼Signalna svjetla
Ova svjetla se uključuju ili trepere kako bi obavijestila korisnika o radnom statusu sustava ili
kvaru sustava.
Signal Signalna svjetla Stranica
*Signalno svjetlo koje označava da je sustav nadzora mrtvog kuta
(BSM) ISKLJUČEN*14-121
*Signalno svjetlo koje označava da je sustav upozorenja za napuštanje
trake (LDWS) ISKLJUČEN*14-113
(zeleno)Signalno svjetlo za KLJUČ 3-9
(zeleno)*Signalno svjetlo sigurnosnog pojasa (stražnje sjedalo)2-17
(zeleno)
*Signalno svjetlo za upravljački sustav dugih svjetala (HBC)4-109
*Signalno svjetlo za grijač*14-45
*Signalno svjetlo za filtar čestica dizelskog goriva*14-171
*Simbol ključa*14-44
*Signalno svjetlo TCS/DSC*14-87, 4-89
*Signalno svjetlo isključenog TCS*14-88
(crveno)
*Signalno svjetlo za podršku za inteligentno kočenje/podršku za
inteligentno gradsko kočenje (SBS/SCBS)*14-151, 4-147
*Signalno svjetlo za isključenu podršku za inteligentno kočenje/
podršku za inteligentno gradsko kočenje (SBS/SCBS)*14-151, 4-147
(zeleno)*signalno svjetlo za i-stop4-18
Tijekom vožnje
Ploča s instrumentima i prikaz
4-42*Neki modeli.

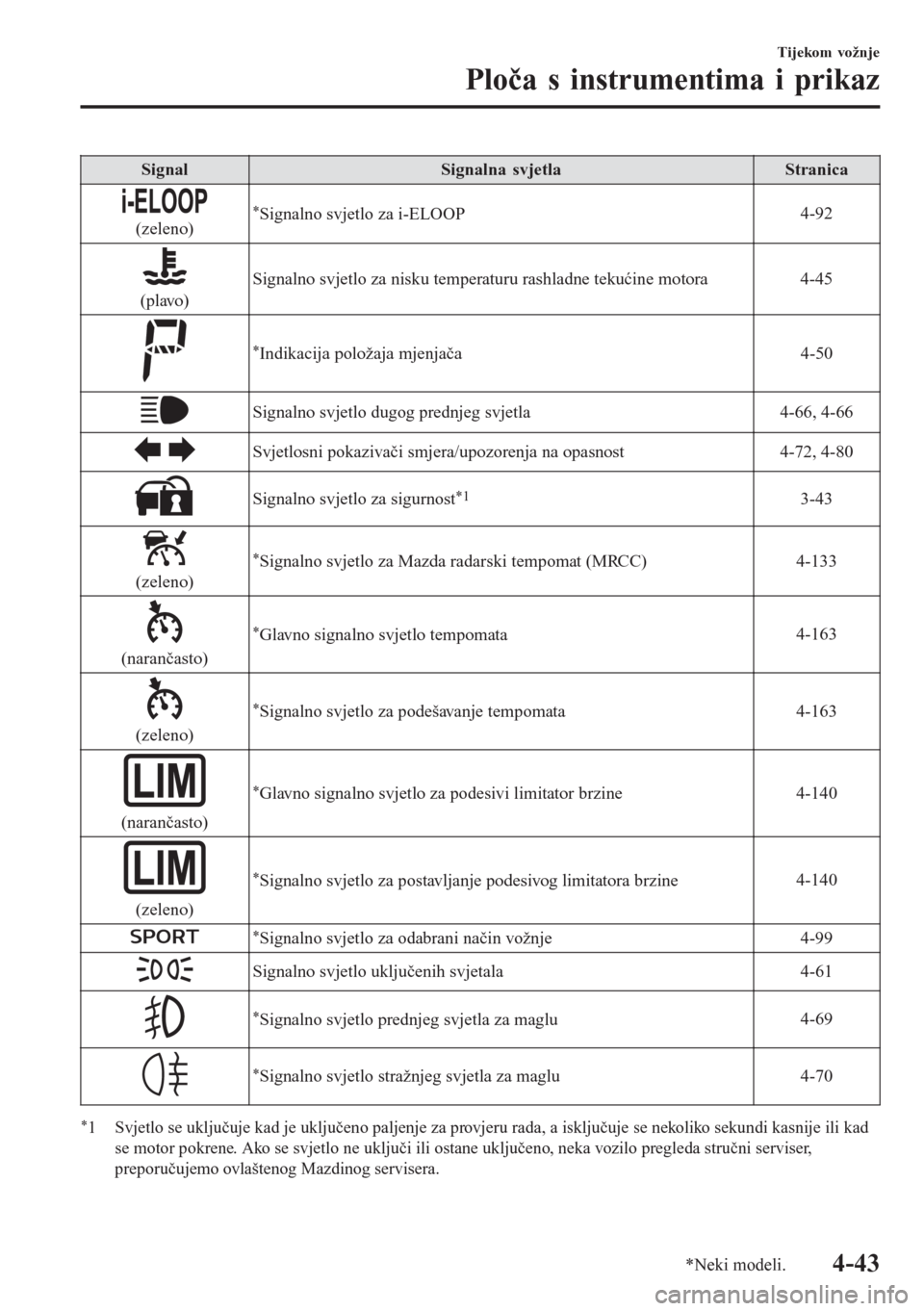

Signal Signalna svjetla Stranica
(zeleno)*Signalno svjetlo za i-ELOOP4-92
(plavo)Signalno svjetlo za nisku temperaturu rashladne tekućine motora 4-45
*Indikacija položaja mjenjača 4-50
Signalno svjetlo dugog prednjeg svjetla 4-66, 4-66
Svjetlosni pokazivači smjera/upozorenja na opasnost 4-72, 4-80
Signalno svjetlo za sigurnost*13-43
(zeleno)
*Signalno svjetlo za Mazda radarski tempomat (MRCC) 4-133
(narančasto)
*Glavno signalno svjetlo tempomata4-163
(zeleno)
*Signalno svjetlo za podešavanje tempomata 4-163
(narančasto)
*Glavno signalno svjetlo za podesivi limitator brzine 4-140
(zeleno)
*Signalno svjetlo za postavljanje podesivog limitatora brzine4-140
*Signalno svjetlo za odabrani način vožnje 4-99
Signalno svjetlo uključenih svjetala 4-61
*Signalno svjetlo prednjeg svjetla za maglu4-69
*Signalno svjetlo stražnjeg svjetla za maglu 4-70
*1 Svjetlo se uključuje kad je uključeno paljenje za provjeru rada, a isključuje se nekoliko sekundi kasnije ili kad
se motor pokrene. Ako se svjetlo ne uključi ili ostane uključeno, neka vozilo pregleda stručni serviser,
preporučujemo ovlaštenog Mazdinog servisera.
Tijekom vožnje
Ploča s instrumentima i prikaz
*Neki modeli.4-43

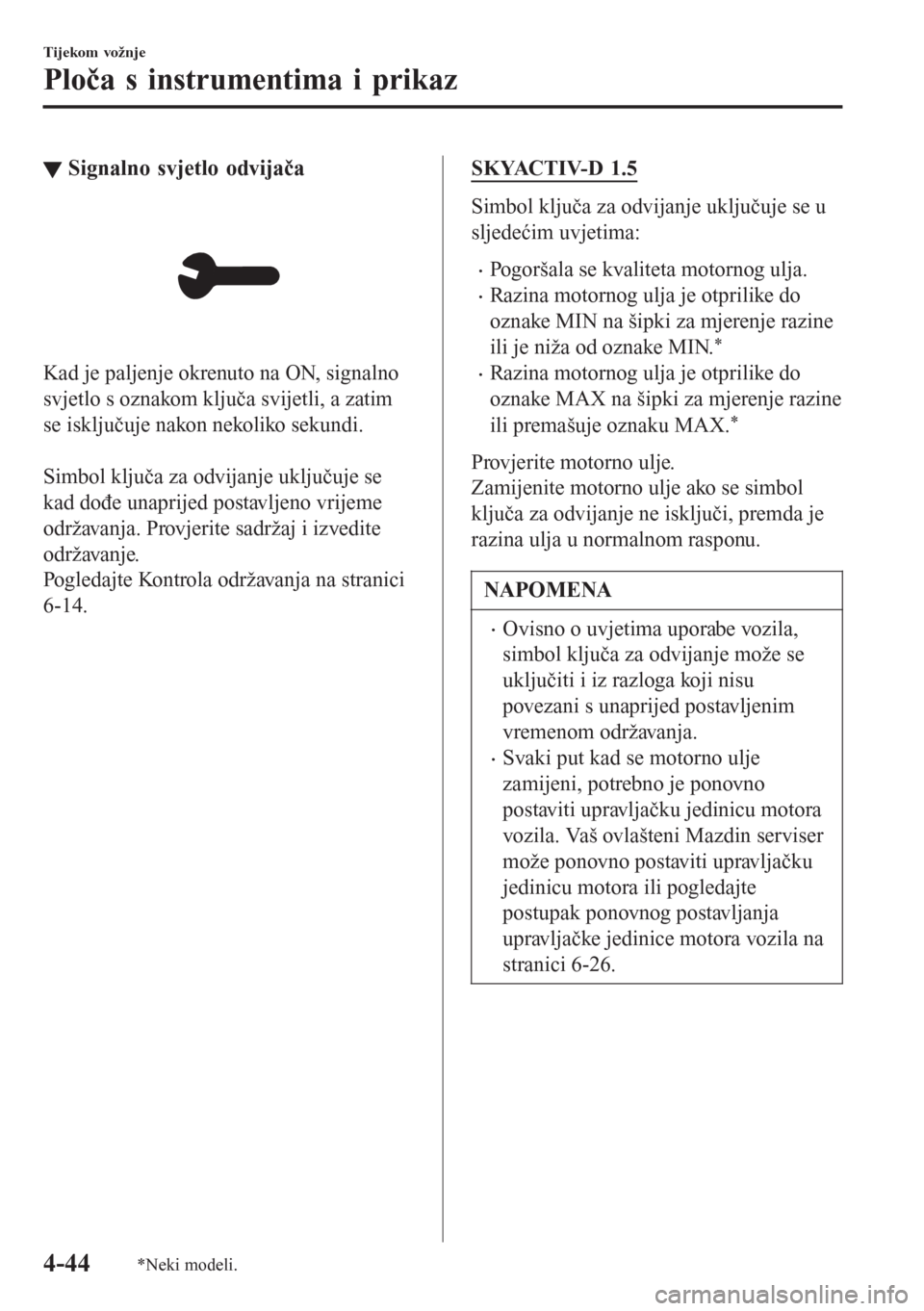

▼Signalno svjetlo odvijača
Kad je paljenje okrenuto na ON, signalno
svjetlo s oznakom ključa svijetli, a zatim
se isključuje nakon nekoliko sekundi.

Simbol ključa za odvijanje uključuje se
kad dođe unaprijed postavljeno vrijeme
održavanja. Provjerite sadržaj i izvedite
održavanje.
Pogledajte Kontrola održavanja na stranici
6-14.
SKYACTIV-D 1.5
Simbol ključa za odvijanje uključuje se u
sljedećim uvjetima:
•Pogoršala se kvaliteta motornog ulja.
•Razina motornog ulja je otprilike do
oznake MIN na šipki za mjerenje razine
ili je niža od oznake MIN.
*
•Razina motornog ulja je otprilike do
oznake MAX na šipki za mjerenje razine
ili premašuje oznaku MAX.
*
Provjerite motorno ulje.
Zamijenite motorno ulje ako se simbol
ključa za odvijanje ne isključi, premda je
razina ulja u normalnom rasponu.
NAPOMENA
•Ovisno o uvjetima uporabe vozila,
simbol ključa za odvijanje može se
uključiti i iz razloga koji nisu
povezani s unaprijed postavljenim
vremenom održavanja.
•Svaki put kad se motorno ulje
zamijeni, potrebno je ponovno
postaviti upravljačku jedinicu motora
vozila. Vaš ovlašteni Mazdin serviser
može ponovno postaviti upravljačku
jedinicu motora ili pogledajte
postupak ponovnog postavljanja
upravljačke jedinice motora vozila na
stranici 6-26.
Tijekom vožnje
Ploča s instrumentima i prikaz
4-44*Neki modeli.

▼Signalno svjetlo pokazatelja niske
temperature rashladne tekućine
motora (plavo)
Svjetlo neprekidno svijetli kada je
temperatura rashladnog sredstva motora
niska i isključuje se kada je motor topao.
Ako svjetlosni pokazatelj niske
temperature rashladne tekućine ostaje
upaljen nakon što se motor dovoljno
zagrijao, možda je neispravan senzor
temperature. Zatražite savjet stručnog
servisera, preporučujemo ovlaštenog
Mazdinog servisera.
▼▼Signalno svjetlo grijača
(SKYACTIV-D 1.5)
Ovo se svjetlo može upaliti kad je paljenje
postavljeno na ON.
Gasi se kad se grijači zagriju. Ako je
paljenje ostavljeno uključeno dulje
vrijeme, a motor ne radi nakon što su se
žarnice ugrijale, žarnice bi se mogle opet
zagrijavati, što će uključiti svjetlo
pokazatelja za grijač.
Tijekom vožnje
Ploča s instrumentima i prikaz
4-45

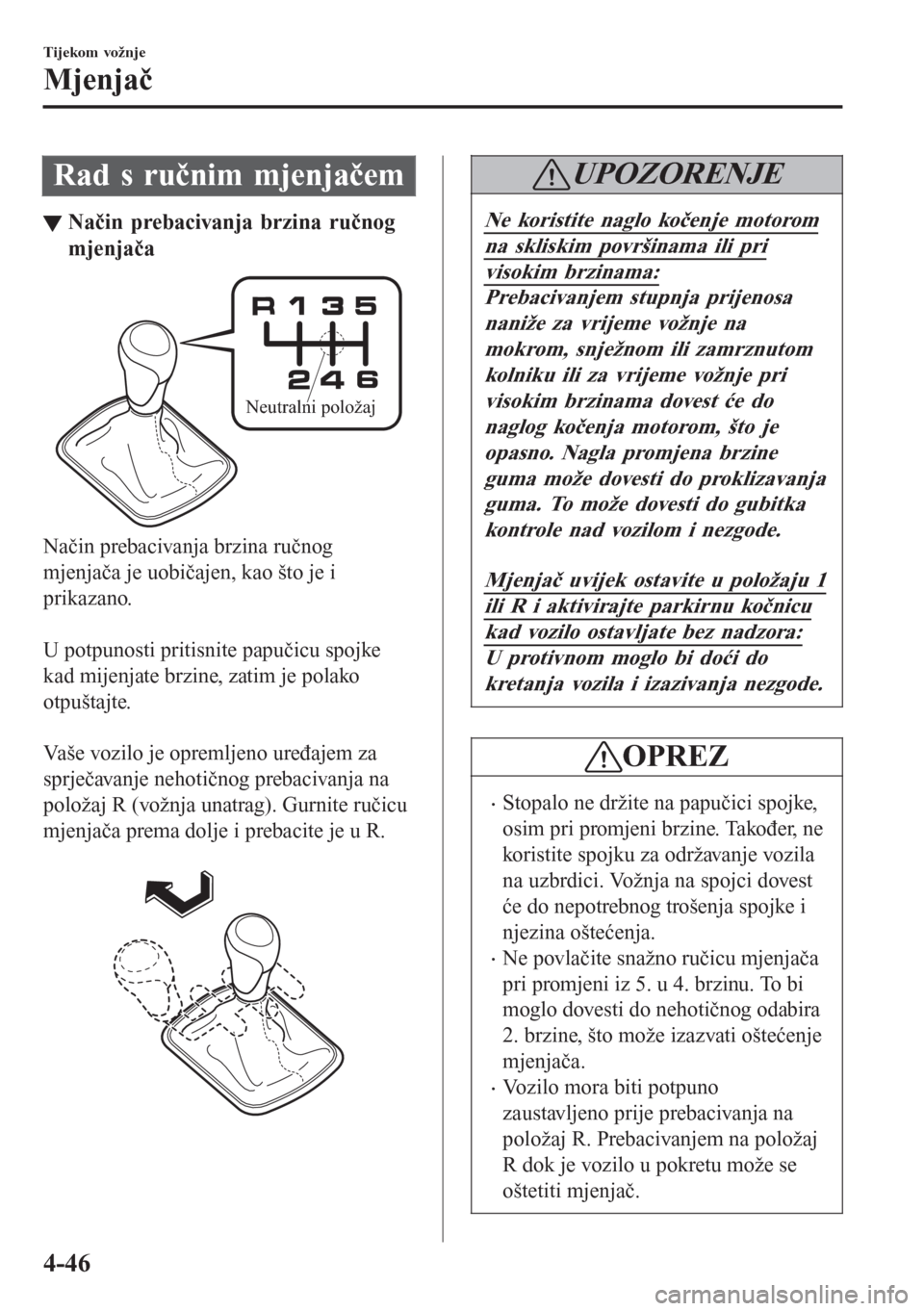

Rad s ručnim mjenjačem
▼Na▼in prebacivanja brzina ru▼nog
mjenja▼a
Neutralni položaj
Način prebacivanja brzina ručnog
mjenjača je uobičajen, kao što je i
prikazano.

U potpunosti pritisnite papučicu spojke
kad mijenjate brzine, zatim je polako
otpuštajte.

Vaše vozilo je opremljeno uređajem za
sprječavanje nehotičnog prebacivanja na
položaj R (vožnja unatrag). Gurnite ručicu
mjenjača prema dolje i prebacite je u R.

UPOZORENJE
Ne koristite naglo kočenje motorom
na skliskim površinama ili pri
visokim brzinama:
Prebacivanjem stupnja prijenosa
naniže za vrijeme vožnje na
mokrom, snježnom ili zamrznutom
kolniku ili za vrijeme vožnje pri
visokim brzinama dovest će do
naglog kočenja motorom, što je
opasno. Nagla promjena brzine
guma može dovesti do proklizavanja
guma. To može dovesti do gubitka
kontrole nad vozilom i nezgode.
Mjenjač uvijek ostavite u položaju 1
ili R i aktivirajte parkirnu kočnicu
kad vozilo ostavljate bez nadzora:
U protivnom moglo bi doći do
kretanja vozila i izazivanja nezgode.
OPREZ
•Stopalo ne držite na papučici spojke,
osim pri promjeni brzine. Također, ne
koristite spojku za održavanje vozila
na uzbrdici. Vožnja na spojci dovest
će do nepotrebnog trošenja spojke i
njezina oštećenja.
•Ne povlačite snažno ručicu mjenjača
pri promjeni iz 5. u 4. brzinu. To bi
moglo dovesti do nehotičnog odabira
2. brzine, što može izazvati oštećenje
mjenjača.
•Vozilo mora biti potpuno
zaustavljeno prije prebacivanja na
položaj R. Prebacivanjem na položaj
R dok je vozilo u pokretu može se
oštetiti mjenjač.
Tijekom vožnje
Mjenjač
4-46
