VA R N I N G
Vidrör aldrig glaset på en
halogenlampa med dina bara händer
och bär alltid skyddsglasögon när du
hanterar och arbetar med glödlampor:
När en halogenlampa går sönder blir
det farligt. Dessa lampor innehåller
komprimerad gas. Om en går sönder
kommer den att explodera och orsaka
personskador från det flygande glaset.
Om glasdelen vidrörs med bara
händer kommer kroppsfett att få
lampan att överhettas och sedan
explodera när den är tänd.
Förvara alltid halogenlampor
oåtkomliga för barn:
Att leka med halogenlampor är farligt.
Allvarliga skador kan orsakas om en
halogenlampa tappas eller går sönder
på något sätt.
VIKTIGT
När ett glas eller en lampa demonteras
med en flat skruvmejsel, se till att
skruvmejseln inte kommer i kontakt
med någon kabel eller karossjord. Om
skruvmejseln kommer i kontakt med en
ledare kan kortslutning uppstå.
OBS
•För att byta lampan, kontakta en
expertreparatör. Vi rekommenderar
en auktoriserad Mazda-reparatör.
•Om halogenlampan oavsiktligt
vidrörs kan den rengöras med alkohol
före användning.
•Använd skyddskåpan och kartongen
till utbyteslampan för att slänga den
gamla lampan oåtkomligt för barn.
▼Byte av exteriörlampor
Strålkastare (Med LED-strålkastare)
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans med
hela enheten. När det är dags för byte bör
du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Strålkastare (med halogenstrålkastare)
Helljuslampor (med varselljus)/
varselljus
*
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Lyft motorhuven.
Underhåll och skötsel
Ägarunderhåll
*Vissa modeller.6-47

3. Vrid kåpan motsols och ta ur den.

4. Vrid lamphållaren och lampan moturs
och ta ur den.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Helljuslampa (utan varselljus)
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Lyft motorhuven.
3. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.

4. Vrid lamphållaren och lampan och ta
ur den. Lossa lampan försiktigt från sin
sockel i reflektorn genom att försiktigt
dra den rakt bakåt ur sockeln.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-48

Halvljuslampa
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Lyft motorhuven.
3. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.

4. Vrid lamphållaren och lampan och ta
ur den. Lossa lampan försiktigt från sin
sockel i reflektorn genom att försiktigt
dra den rakt bakåt ur sockeln.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Varselljus/positionsljus (med
LED-strålkastare)
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans med
hela enheten. När det är dags för byte bör
du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Positionsljus (med halogenstrålkastare)
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Vrid lamphållaren och lampan moturs
och ta ur den.
3. Lossa lampan från lamphållaren.

4. Montera den nya lampan i omvänd
ordning mot demonteringen.
Blinkers fram
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
Underhåll och skötsel
Ägarunderhåll
6-49

2. Lossa skruven genom att vrida den
motsols, ta bort den, och vik sedan
undan stänkskyddet en aning.

3. Vrid lamphållaren och lampan moturs
och ta ur den.
4. Lossa lampan från lamphållaren.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Sidoblinkers, bromsljus, högt monterat
bromljus, främre dimljus*, bakljus
(med LED-strålkastare)
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans med
hela enheten. När det är dags för byte bör
du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Bakre blinkers, Bromsljus/bakljus
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Vrid bultarna motsols och ta bort dem.

3. Dra enheten bakåt för att ta loss den.

4. Vrid lamphållaren och lampan moturs
och ta ur den.
Underhåll och skötsel
Ägarunderhåll
6-50*Vissa modeller.

5. Lossa lampan från lamphållaren.
Blinkers bak

Bromsljus/bakljus
(diodlampa)
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans
med hela enheten. När det är dags för
byte bör du anlita en kunnig reparatör.
Vi rekommenderar en auktoriserad
Mazda-verkstad.
(Lamptyp)

6. Montera den nya lampan i omvänd
ordning mot demonteringen.
Backljus
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Ta bort skyddet.

3. Vrid lamphållaren och lampan moturs
och ta ur den.
4. Lossa lampan från lamphållaren.

5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-51

Bakre dimljus*
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Dra i mitten på varje plasthållare och
ta loss hållarna.
3. Ta bort skyddet.

Borttagning
Montering
4. Vrid lamphållaren och lampan moturs
och ta ur den.
5. Lossa lampan från lamphållaren.

6. Montera den nya lampan i omvänd
ordning mot demonteringen.
Lampa för registreringsskylt
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Ta bort skyddet.

3. Vrid lamphållaren och lampan moturs
och ta ur den.

4. Lossa lampan från lamphållaren.
5. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-52*Vissa modeller.

▼Byte av interiörlampor
Taklampor (fram)/kartlampor,
taklampor (bak)
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.
2. Lossa lampan genom att dra ut den.
Taklampor (fram)/kartbelysning


Taklampor (bak)

Kant
3. Montera den nya lampan i omvänd
ordning mot demonteringen.
Bagagerumsbelysning
1. Svep in en liten flat skruvmejsel i en
mjuk trasa för att förhindra skador på
linsen och ta bort linsen genom att
försiktigt bända i kanten på linsen med
skruvmejseln.
2. Lossa lampan genom att dra ut den.

3. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-53

Säkringar
Ditt fordons elsystem är skyddat med
säkringar.

Om några lampor, tillbehör eller reglage
inte fungerar, kontrollera lämpligt
kretsskydd. Om en säkring har gått
kommer elementet inuti vara smält.

Om samma säkring går igen, undvik att
använda det systemet och konsultera en
expertreparatör. Vi rekommenderar en
auktoriserad Mazda-reparatör.
▼Byte av säkring
Byte av säkringar på bilens vänstra sida
Om elsystemet inte fungerar kontrollera
först säkringarna på bilens vänstra sida.

1. Se till att tändningen och andra
omkopplare är avslagna.
2. Öppna säkringsdosans lock.
3. Dra ut säkringen rakt utåt med
säkringsuttagaren som finns i
säkringsdosan i motorrummet.
4. Kontrollera säkringen och byt ut den
om den är trasig.
Normal Bränd
5. Sätt i en ny säkring med samma
amperetal och kontrollera att den sitter
ordentligt. Om den inte går i ordentligt,
låt en expert montera den. Vi
rekommenderar en auktoriserad
Mazda-reparatör.
Om du inte har några extrasäkringar,
låna en med samma ampereantal från
en krets som inte är väsentlig för
fordonets framfart, till exempel
AUDIO eller OUTLET.
VIKTIGT
Byt alltid till en säkring med samma
amperetal och som är Mazda original.
Annars kan du skada elsystemet.
Underhåll och skötsel
Ägarunderhåll
6-54

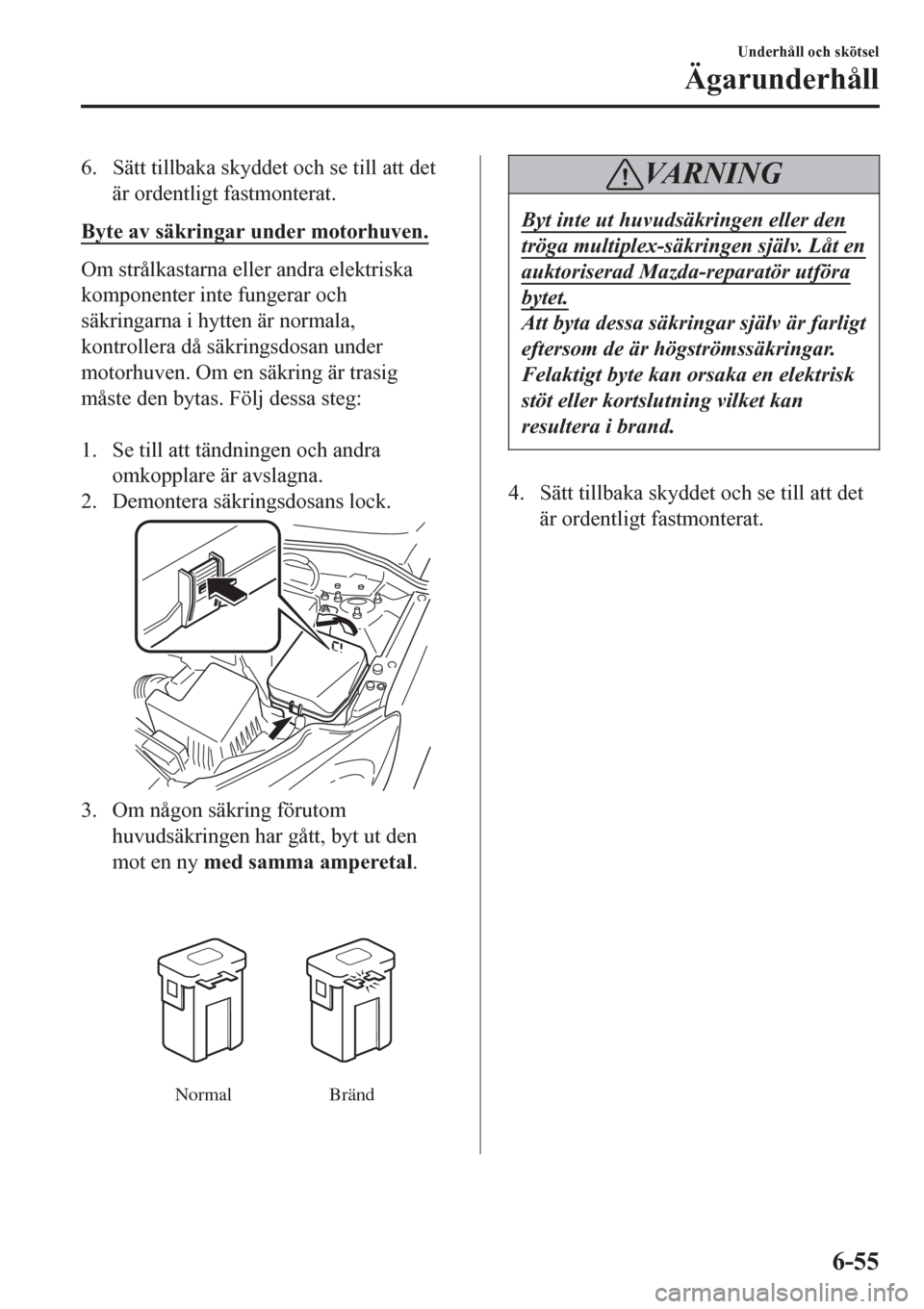

6. Sätt tillbaka skyddet och se till att det
är ordentligt fastmonterat.
Byte av säkringar under motorhuven.
Om strålkastarna eller andra elektriska
komponenter inte fungerar och
säkringarna i hytten är normala,
kontrollera då säkringsdosan under
motorhuven. Om en säkring är trasig
måste den bytas. Följ dessa steg:

1. Se till att tändningen och andra
omkopplare är avslagna.
2. Demontera säkringsdosans lock.
3. Om någon säkring förutom
huvudsäkringen har gått, byt ut den
mot en ny med samma amperetal.
Normal Bränd
VA R N I N G
Byt inte ut huvudsäkringen eller den
tröga multiplex-säkringen själv. Låt en
auktoriserad Mazda-reparatör utföra
bytet.
Att byta dessa säkringar själv är farligt
eftersom de är högströmssäkringar.
Felaktigt byte kan orsaka en elektrisk
stöt eller kortslutning vilket kan
resultera i brand.
4. Sätt tillbaka skyddet och se till att det
är ordentligt fastmonterat.
Underhåll och skötsel
Ägarunderhåll
6-55

▼Beskrivning av säkringspanelen
Säkringsdosa (motorrummet)

BESKRIVNINGSÄKRINGENS
AMPERETALSKYDDAD KOMPONENT
1 C/U IG1 15 A För skydd av olika kretsar
2 ENGINE IG1 7,5 A Styrsystem för motor
3 SUNROOF 10 A
Soltak
*
4 INTERIOR 15 A Taklampa
5
7,5 A Styrsystem för motor
6 AUDIO2 15 A Audiosystem
7 METER1 10 A Kombinationsinstrument
8 SRS1 7,5 A Krockkudde
9 METER2 7,5 A
Kombinationsinstrument
*
10 RADIO 7,5 A Audiosystem
11 ENGINE3 15 A Styrsystem för motor
12 ENGINE1 15 A Styrsystem för motor
13 ENGINE2 15 A Styrsystem för motor
14 AUDIO1 25 A Audiosystem
15 A/C MAG 7,5 A
Luftkonditionering
*
Underhåll och skötsel
Ägarunderhåll
6-56*Vissa modeller.
