MAZDA MODEL CX-5 2013 Betriebsanleitung (in German)

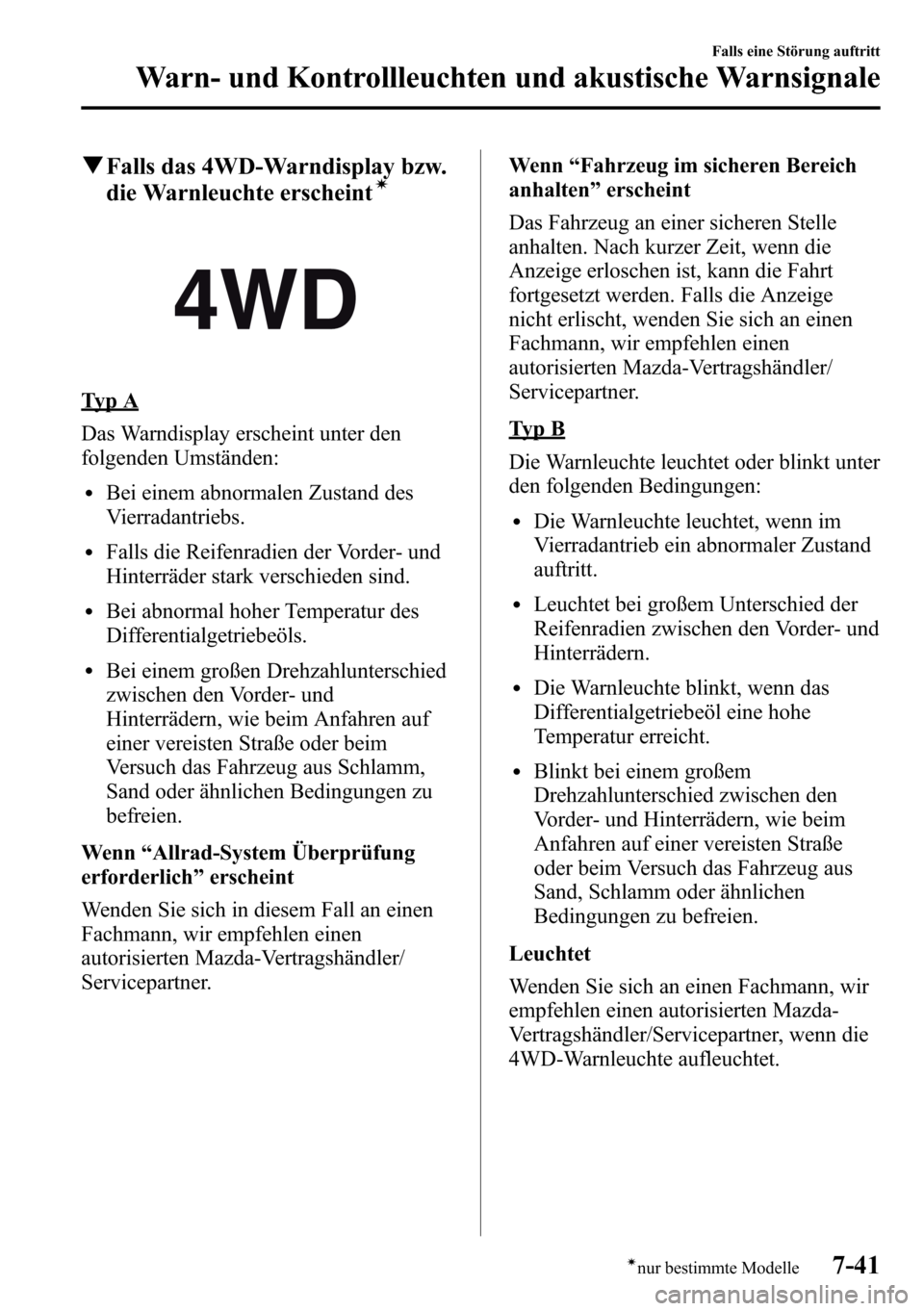

qFalls das 4WD-Warndisplay bzw.
die Warnleuchte erscheintí
Ty p A
Das Warndisplay erscheint unter den
folgenden Umständen:
lBei einem abnormalen Zustand des
Vierradantriebs.
lFalls die Reifenradien der Vorder- und
Hinterräder stark verschieden sind.
lBei abnormal hoher Temperatur des
Differentialgetriebeöls.
lBei einem großen Drehzahlunterschied
zwischen den Vorder- und
Hinterrädern, wie beim Anfahren auf
einer vereisten Straße oder beim
Versuch das Fahrzeug aus Schlamm,
Sand oder ähnlichen Bedingungen zu
befreien.
Wenn“Allrad-System Überprüfung
erforderlich”erscheint
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.Wenn“Fahrzeug im sicheren Bereich
anhalten”erscheint
Das Fahrzeug an einer sicheren Stelle
anhalten. Nach kurzer Zeit, wenn die
Anzeige erloschen ist, kann die Fahrt
fortgesetzt werden. Falls die Anzeige
nicht erlischt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Ty p B
Die Warnleuchte leuchtet oder blinkt unter
den folgenden Bedingungen:
lDie Warnleuchte leuchtet, wenn im
Vierradantrieb ein abnormaler Zustand
auftritt.
lLeuchtet bei großem Unterschied der
Reifenradien zwischen den Vorder- und
Hinterrädern.
lDie Warnleuchte blinkt, wenn das
Differentialgetriebeöl eine hohe
Temperatur erreicht.
lBlinkt bei einem großem
Drehzahlunterschied zwischen den
Vorder- und Hinterrädern, wie beim
Anfahren auf einer vereisten Straße
oder beim Versuch das Fahrzeug aus
Sand, Schlamm oder ähnlichen
Bedingungen zu befreien.
Leuchtet
Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
4WD-Warnleuchte aufleuchtet.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-41ínur bestimmte Modelle

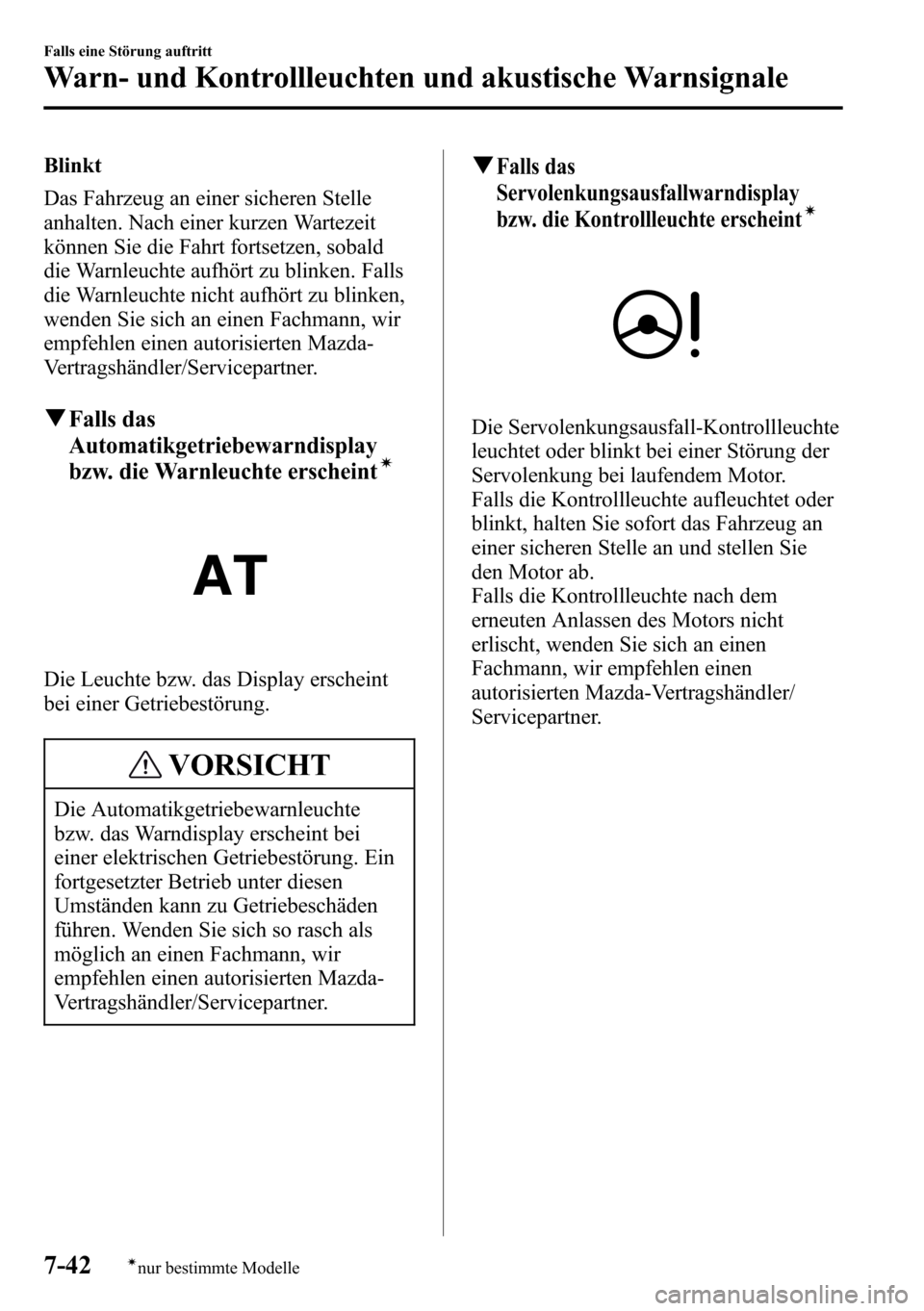

Blinkt
Das Fahrzeug an einer sicheren Stelle
anhalten. Nach einer kurzen Wartezeit
können Sie die Fahrt fortsetzen, sobald
die Warnleuchte aufhört zu blinken. Falls
die Warnleuchte nicht aufhört zu blinken,
wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls das
Automatikgetriebewarndisplay
bzw. die Warnleuchte erscheint
í
Die Leuchte bzw. das Display erscheint
bei einer Getriebestörung.
VORSICHT
Die Automatikgetriebewarnleuchte
bzw. das Warndisplay erscheint bei
einer elektrischen Getriebestörung. Ein
fortgesetzter Betrieb unter diesen
Umständen kann zu Getriebeschäden
führen. Wenden Sie sich so rasch als
möglich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls das
Servolenkungsausfallwarndisplay
bzw. die Kontrollleuchte erscheint
í
Die Servolenkungsausfall-Kontrollleuchte
leuchtet oder blinkt bei einer Störung der
Servolenkung bei laufendem Motor.
Falls die Kontrollleuchte aufleuchtet oder
blinkt, halten Sie sofort das Fahrzeug an
einer sicheren Stelle an und stellen Sie
den Motor ab.
Falls die Kontrollleuchte nach dem
erneuten Anlassen des Motors nicht
erlischt, wenden Sie sich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
7-42
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

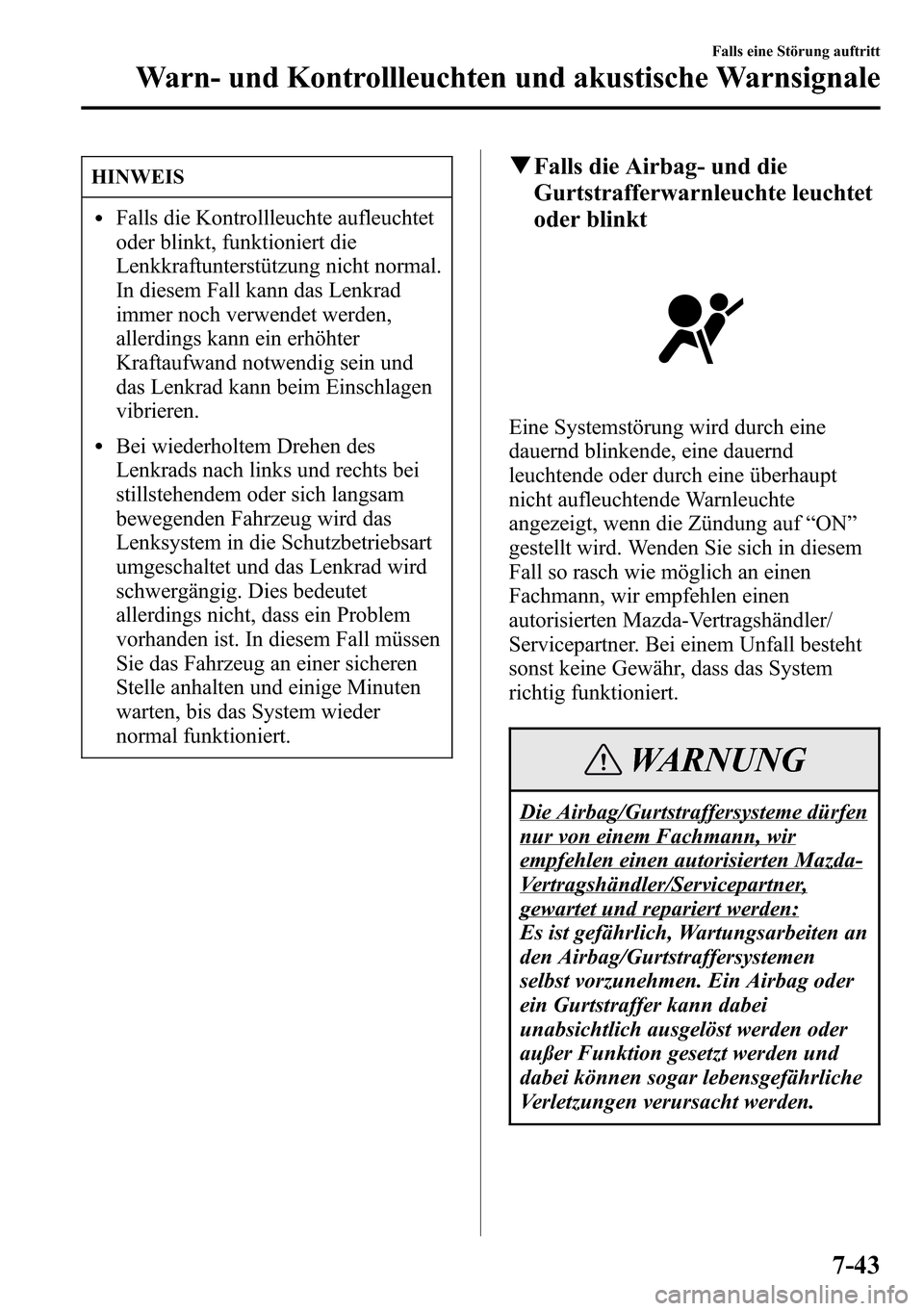

HINWEIS
lFalls die Kontrollleuchte aufleuchtet
oder blinkt, funktioniert die
Lenkkraftunterstützung nicht normal.
In diesem Fall kann das Lenkrad
immer noch verwendet werden,
allerdings kann ein erhöhter
Kraftaufwand notwendig sein und
das Lenkrad kann beim Einschlagen
vibrieren.
lBei wiederholtem Drehen des
Lenkrads nach links und rechts bei
stillstehendem oder sich langsam
bewegenden Fahrzeug wird das
Lenksystem in die Schutzbetriebsart
umgeschaltet und das Lenkrad wird
schwergängig. Dies bedeutet
allerdings nicht, dass ein Problem
vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren
Stelle anhalten und einige Minuten
warten, bis das System wieder
normal funktioniert.
qFalls die Airbag- und die
Gurtstrafferwarnleuchte leuchtet
oder blinkt
Eine Systemstörung wird durch eine
dauernd blinkende, eine dauernd
leuchtende oder durch eine überhaupt
nicht aufleuchtende Warnleuchte
angezeigt, wenn die Zündung auf“ON”
gestellt wird. Wenden Sie sich in diesem
Fall so rasch wie möglich an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Bei einem Unfall besteht
sonst keine Gewähr, dass das System
richtig funktioniert.
WARNUNG
Die Airbag/Gurtstraffersysteme dürfen
nur von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
gewartet und repariert werden:
Es ist gefährlich, Wartungsarbeiten an
den Airbag/Gurtstraffersystemen
selbst vorzunehmen. Ein Airbag oder
ein Gurtstraffer kann dabei
unabsichtlich ausgelöst werden oder
außer Funktion gesetzt werden und
dabei können sogar lebensgefährliche
Verletzungen verursacht werden.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-43

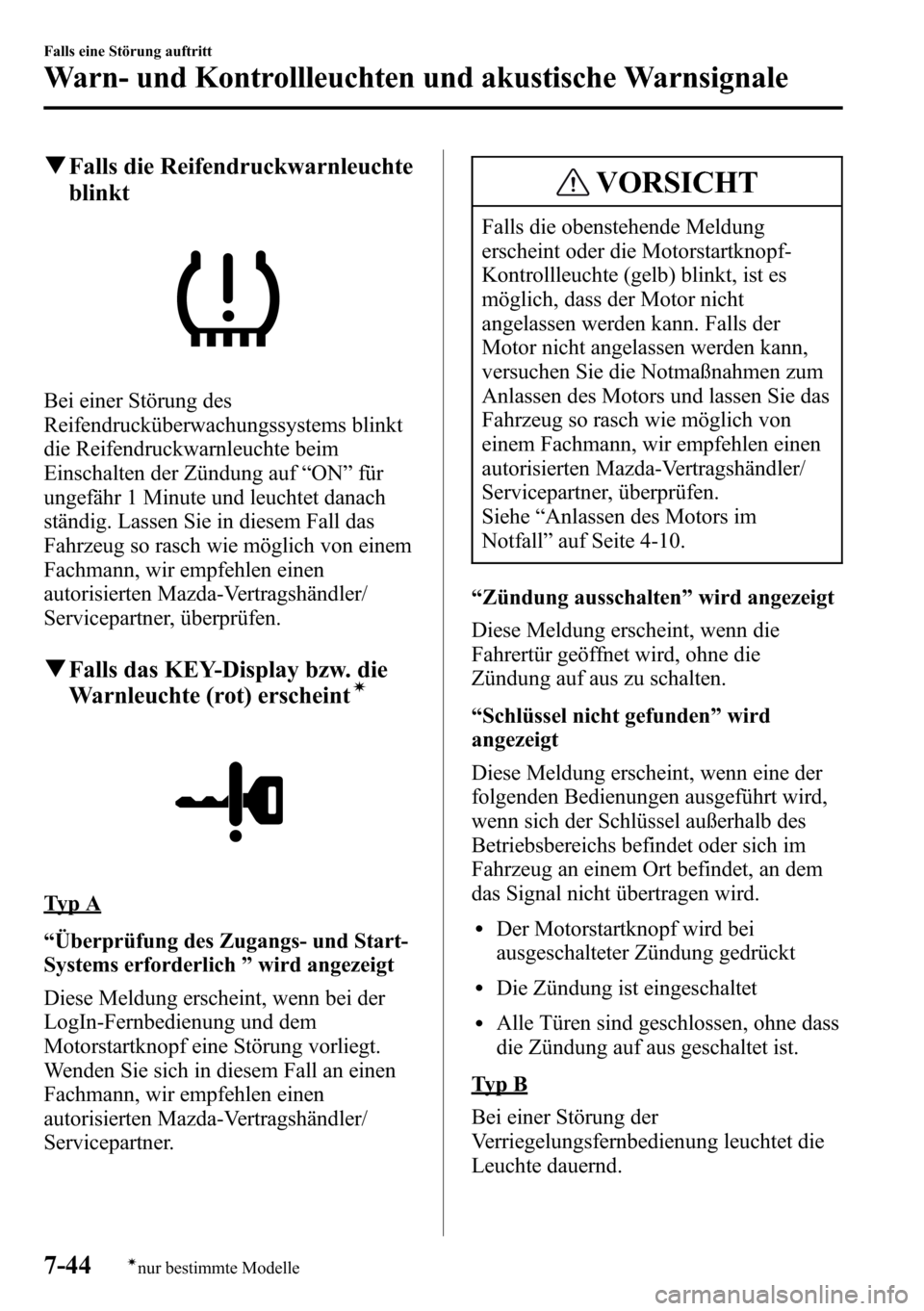

qFalls die Reifendruckwarnleuchte
blinkt
Bei einer Störung des
Reifendrucküberwachungssystems blinkt
die Reifendruckwarnleuchte beim
Einschalten der Zündung auf“ON”für
ungefähr 1 Minute und leuchtet danach
ständig. Lassen Sie in diesem Fall das
Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
qFalls das KEY-Display bzw. die
Warnleuchte (rot) erscheintí
Ty p A
“Überprüfung des Zugangs- und Start-
Systems erforderlich”wird angezeigt
Diese Meldung erscheint, wenn bei der
LogIn-Fernbedienung und dem
Motorstartknopf eine Störung vorliegt.
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls die obenstehende Meldung
erscheint oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, ist es
möglich, dass der Motor nicht
angelassen werden kann. Falls der
Motor nicht angelassen werden kann,
versuchen Sie die Notmaßnahmen zum
Anlassen des Motors und lassen Sie das
Fahrzeug so rasch wie möglich von
einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen.
Siehe“Anlassen des Motors im
Notfall”auf Seite 4-10.
“Zündung ausschalten”wird angezeigt
Diese Meldung erscheint, wenn die
Fahrertür geöffnet wird, ohne die
Zündung auf aus zu schalten.
“Schlüssel nicht gefunden”wird
angezeigt
Diese Meldung erscheint, wenn eine der
folgenden Bedienungen ausgeführt wird,
wenn sich der Schlüssel außerhalb des
Betriebsbereichs befindet oder sich im
Fahrzeug an einem Ort befindet, an dem
das Signal nicht übertragen wird.
lDer Motorstartknopf wird bei
ausgeschalteter Zündung gedrückt
lDie Zündung ist eingeschaltet
lAlle Türen sind geschlossen, ohne dass
die Zündung auf aus geschaltet ist.
Ty p B
Bei einer Störung der
Verriegelungsfernbedienung leuchtet die
Leuchte dauernd.
7-44
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

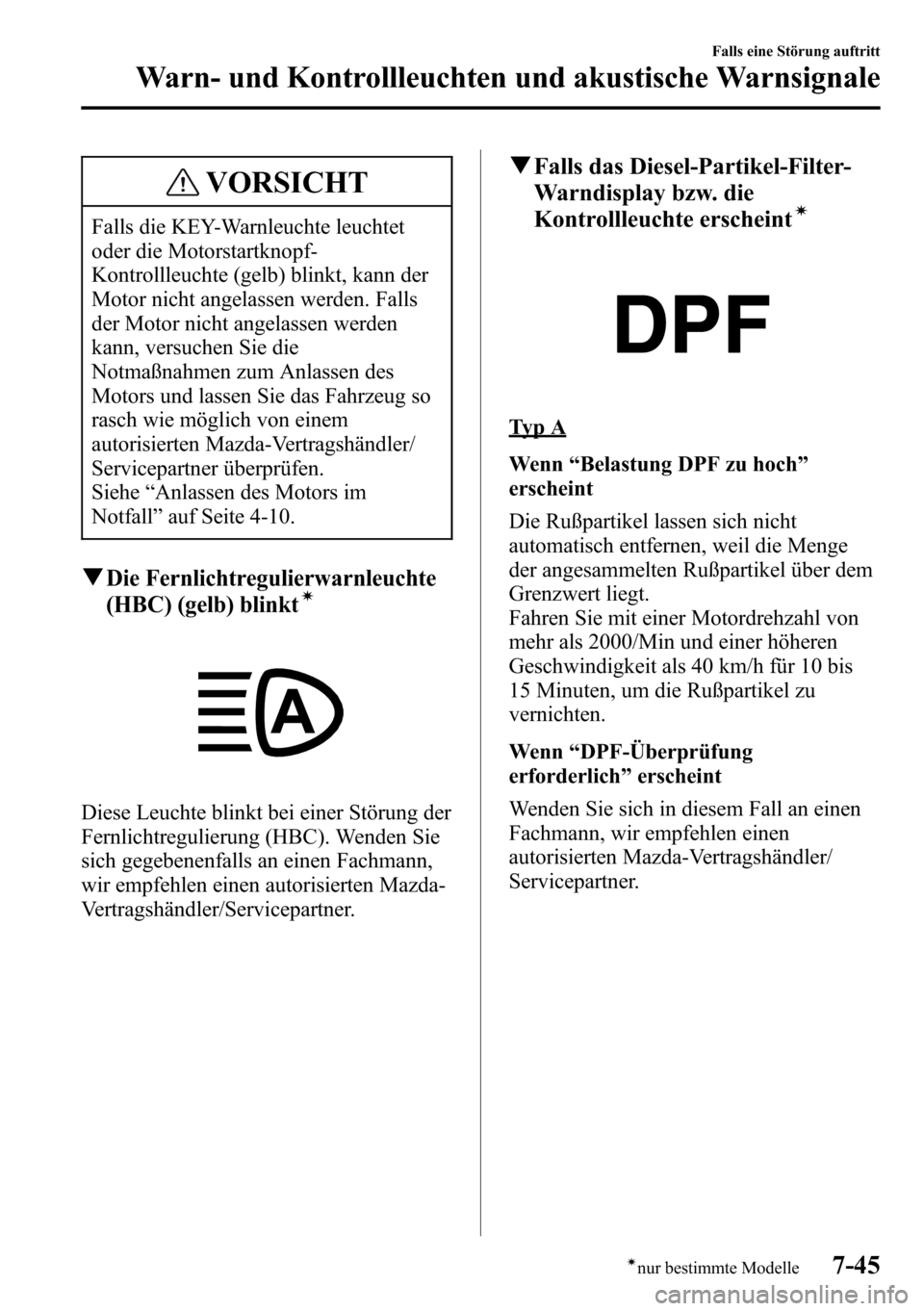

VORSICHT
Falls die KEY-Warnleuchte leuchtet
oder die Motorstartknopf-
Kontrollleuchte (gelb) blinkt, kann der
Motor nicht angelassen werden. Falls
der Motor nicht angelassen werden
kann, versuchen Sie die
Notmaßnahmen zum Anlassen des
Motors und lassen Sie das Fahrzeug so
rasch wie möglich von einem
autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen.
Siehe“Anlassen des Motors im
Notfall”auf Seite 4-10.
qDie Fernlichtregulierwarnleuchte
(HBC) (gelb) blinktí
Diese Leuchte blinkt bei einer Störung der
Fernlichtregulierung (HBC). Wenden Sie
sich gegebenenfalls an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls das Diesel-Partikel-Filter-
Warndisplay bzw. die
Kontrollleuchte erscheint
í
Ty p A
Wenn“Belastung DPF zu hoch”
erscheint
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.
Fahren Sie mit einer Motordrehzahl von
mehr als 2000/Min und einer höheren
Geschwindigkeit als 40 km/h für 10 bis
15 Minuten, um die Rußpartikel zu
vernichten.
Wenn“DPF-Überprüfung
erforderlich”erscheint
Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-45ínur bestimmte Modelle

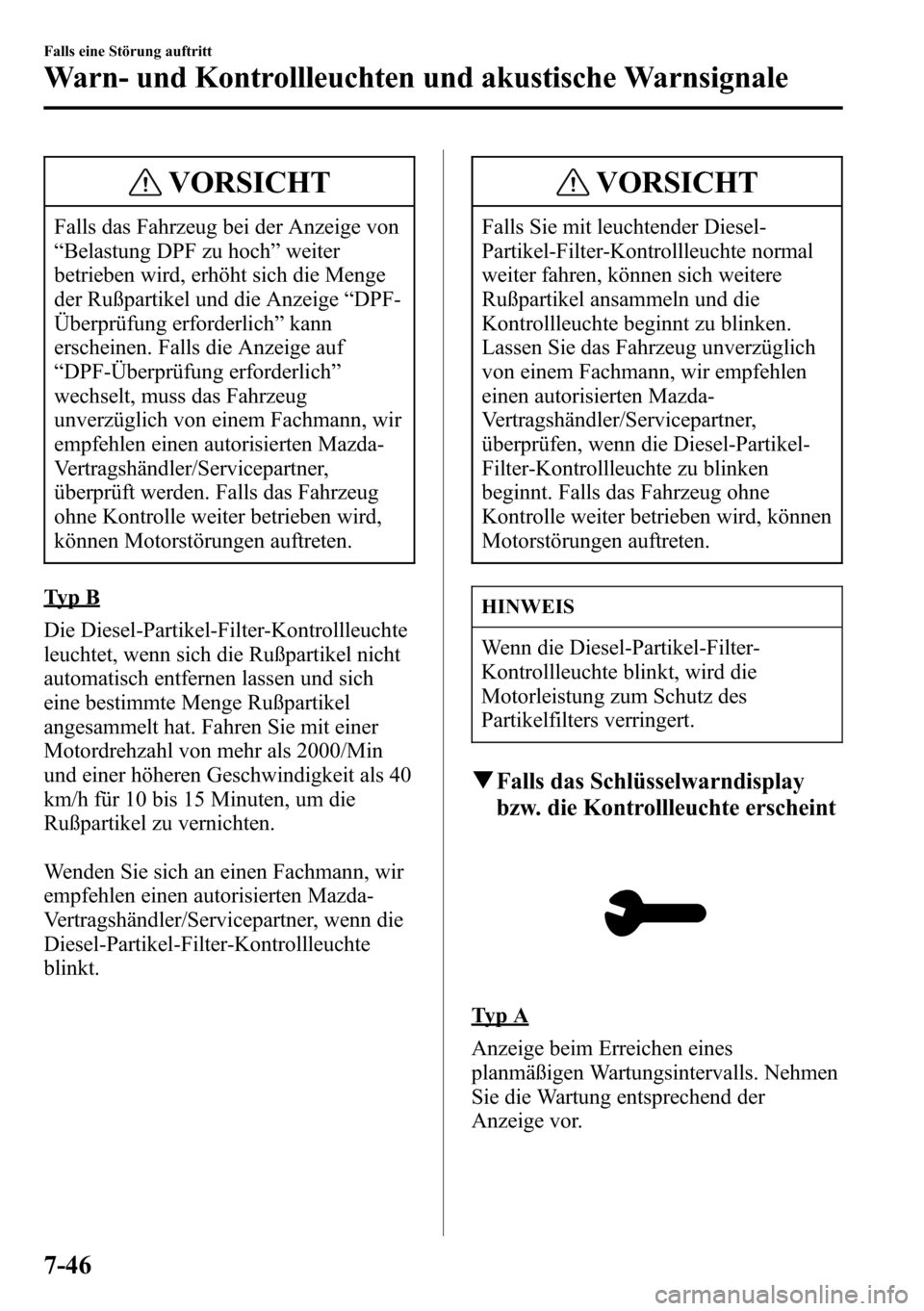

VORSICHT
Falls das Fahrzeug bei der Anzeige von
“Belastung DPF zu hoch”weiter
betrieben wird, erhöht sich die Menge
der Rußpartikel und die Anzeige“DPF-
Überprüfung erforderlich”kann
erscheinen. Falls die Anzeige auf
“DPF-Überprüfung erforderlich”
wechselt, muss das Fahrzeug
unverzüglich von einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüft werden. Falls das Fahrzeug
ohne Kontrolle weiter betrieben wird,
können Motorstörungen auftreten.
Ty p B
Die Diesel-Partikel-Filter-Kontrollleuchte
leuchtet, wenn sich die Rußpartikel nicht
automatisch entfernen lassen und sich
eine bestimmte Menge Rußpartikel
angesammelt hat. Fahren Sie mit einer
Motordrehzahl von mehr als 2000/Min
und einer höheren Geschwindigkeit als 40
km/h für 10 bis 15 Minuten, um die
Rußpartikel zu vernichten.
Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, wenn die
Diesel-Partikel-Filter-Kontrollleuchte
blinkt.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte normal
weiter fahren, können sich weitere
Rußpartikel ansammeln und die
Kontrollleuchte beginnt zu blinken.
Lassen Sie das Fahrzeug unverzüglich
von einem Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikelfilters verringert.
qFalls das Schlüsselwarndisplay
bzw. die Kontrollleuchte erscheint
Ty p A
Anzeige beim Erreichen eines
planmäßigen Wartungsintervalls. Nehmen
Sie die Wartung entsprechend der
Anzeige vor.
7-46
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale

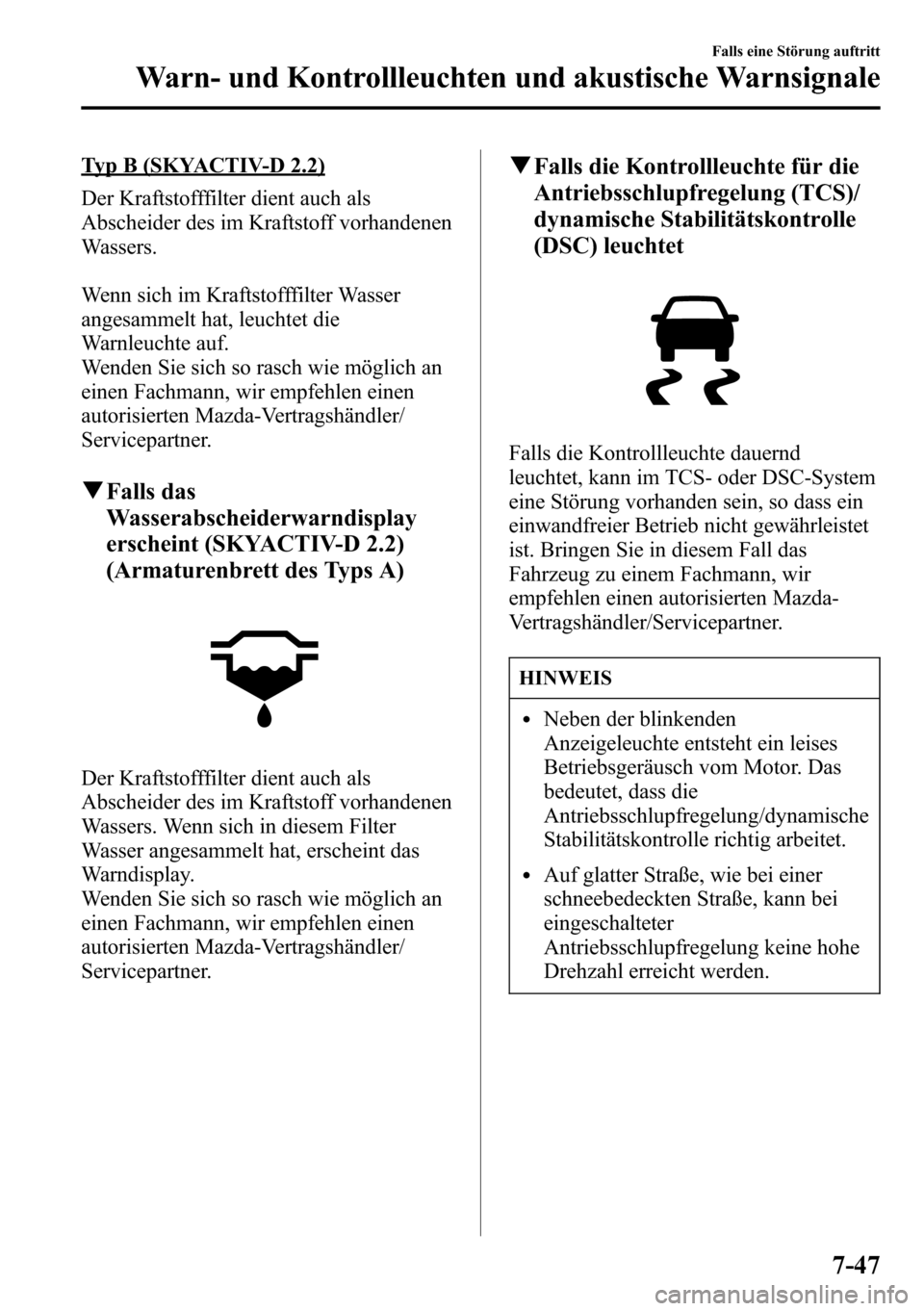

Typ B (SKYACTIV-D 2.2)
Der Kraftstofffilter dient auch als
Abscheider des im Kraftstoff vorhandenen
Wassers.
Wenn sich im Kraftstofffilter Wasser
angesammelt hat, leuchtet die
Warnleuchte auf.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls das
Wasserabscheiderwarndisplay
erscheint (SKYACTIV-D 2.2)
(Armaturenbrett des Typs A)
Der Kraftstofffilter dient auch als
Abscheider des im Kraftstoff vorhandenen
Wassers. Wenn sich in diesem Filter
Wasser angesammelt hat, erscheint das
Warndisplay.
Wenden Sie sich so rasch wie möglich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die Kontrollleuchte für die
Antriebsschlupfregelung (TCS)/
dynamische Stabilitätskontrolle
(DSC) leuchtet
Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-System
eine Störung vorhanden sein, so dass ein
einwandfreier Betrieb nicht gewährleistet
ist. Bringen Sie in diesem Fall das
Fahrzeug zu einem Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
lNeben der blinkenden
Anzeigeleuchte entsteht ein leises
Betriebsgeräusch vom Motor. Das
bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
lAuf glatter Straße, wie bei einer
schneebedeckten Straße, kann bei
eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-47

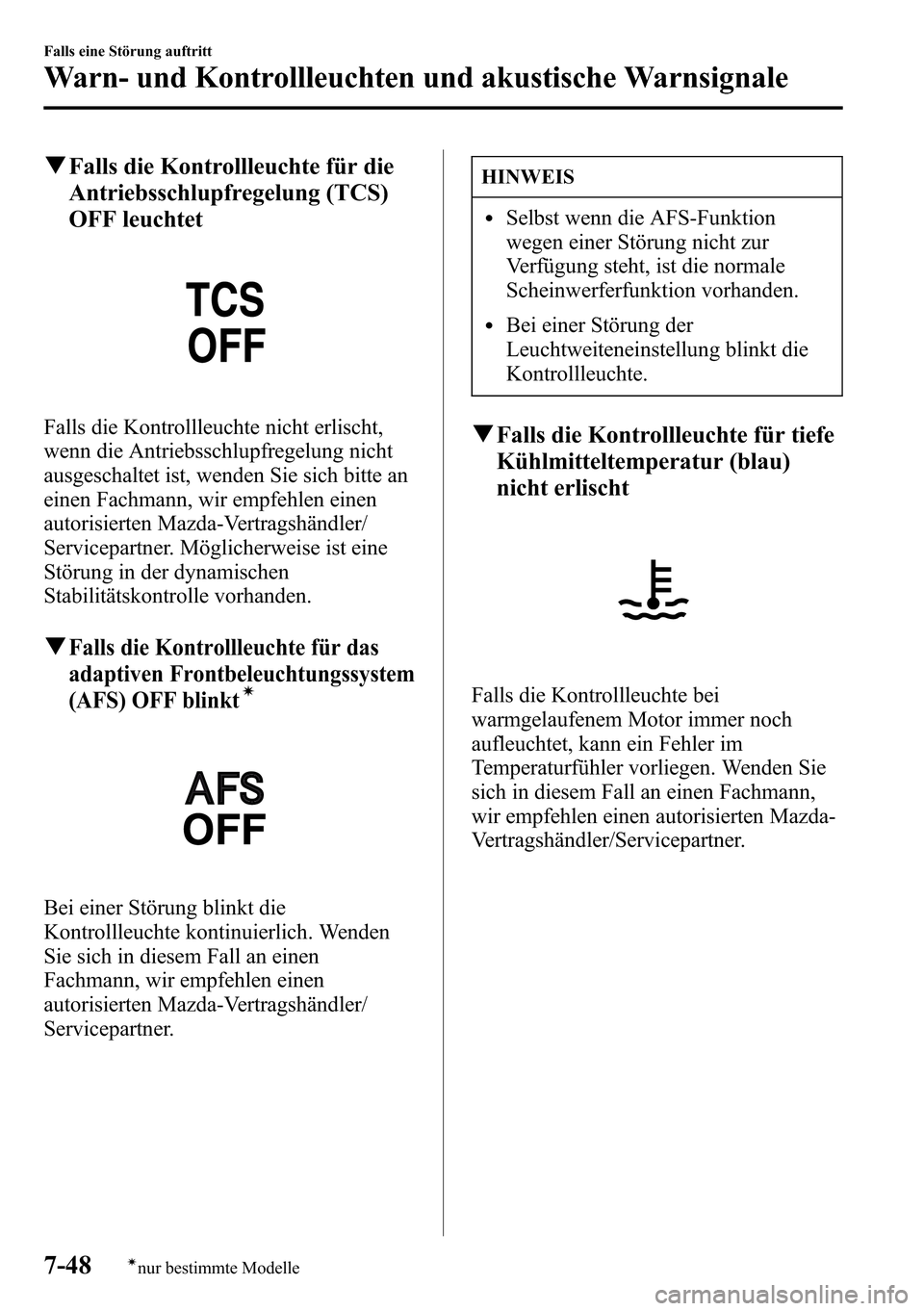

qFalls die Kontrollleuchte für die
Antriebsschlupfregelung (TCS)
OFF leuchtet
Falls die Kontrollleuchte nicht erlischt,
wenn die Antriebsschlupfregelung nicht
ausgeschaltet ist, wenden Sie sich bitte an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist eine
Störung in der dynamischen
Stabilitätskontrolle vorhanden.
qFalls die Kontrollleuchte für das
adaptiven Frontbeleuchtungssystem
(AFS) OFF blinkt
í
Bei einer Störung blinkt die
Kontrollleuchte kontinuierlich. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
HINWEIS
lSelbst wenn die AFS-Funktion
wegen einer Störung nicht zur
Verfügung steht, ist die normale
Scheinwerferfunktion vorhanden.
lBei einer Störung der
Leuchtweiteneinstellung blinkt die
Kontrollleuchte.
qFalls die Kontrollleuchte für tiefe
Kühlmitteltemperatur (blau)
nicht erlischt
Falls die Kontrollleuchte bei
warmgelaufenem Motor immer noch
aufleuchtet, kann ein Fehler im
Temperaturfühler vorliegen. Wenden Sie
sich in diesem Fall an einen Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
7-48
Falls eine Störung auftritt
ínur bestimmte Modelle
Warn- und Kontrollleuchten und akustische Warnsignale

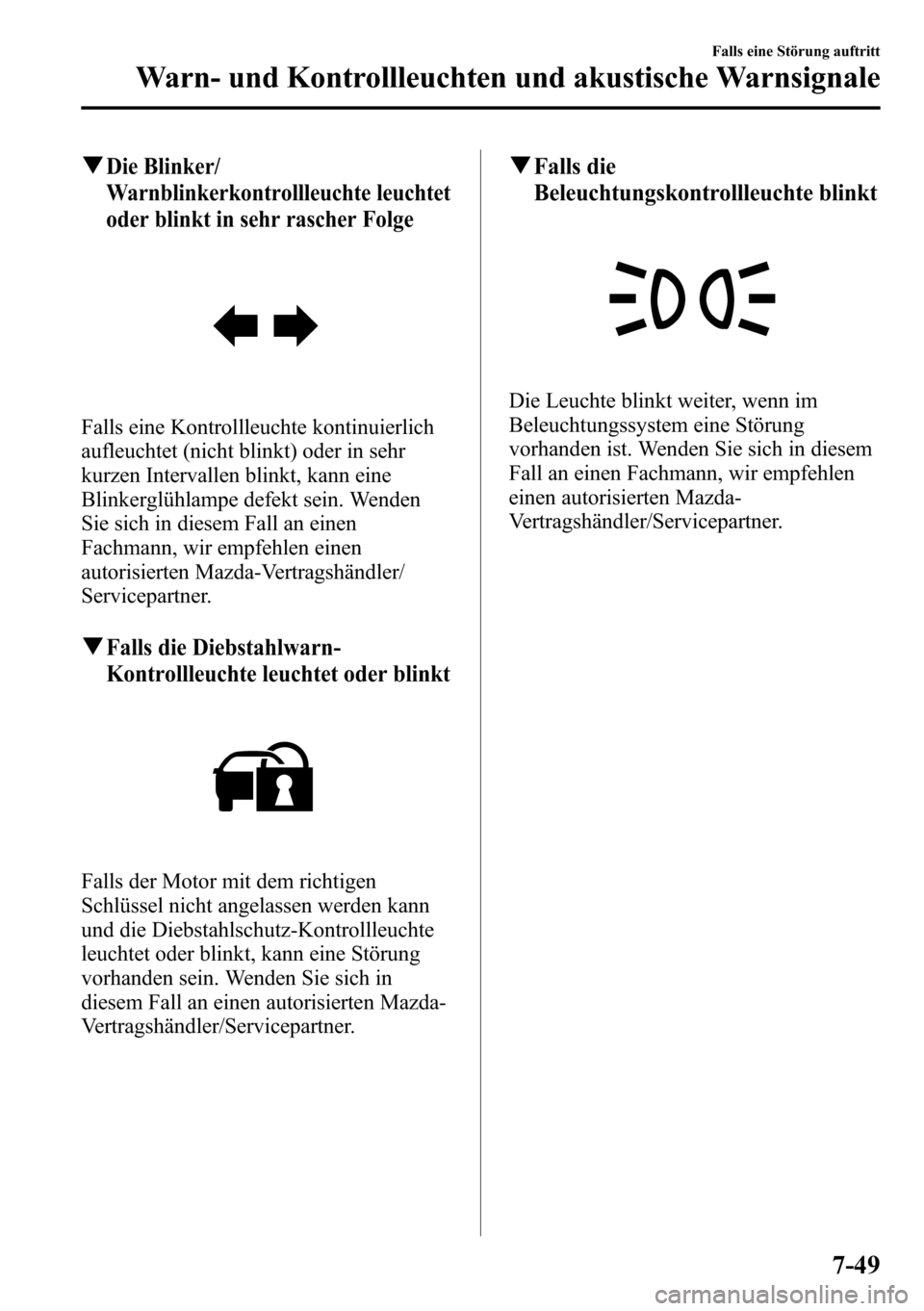

qDie Blinker/
Warnblinkerkontrollleuchte leuchtet
oder blinkt in sehr rascher Folge
Falls eine Kontrollleuchte kontinuierlich
aufleuchtet (nicht blinkt) oder in sehr
kurzen Intervallen blinkt, kann eine
Blinkerglühlampe defekt sein. Wenden
Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
qFalls die Diebstahlwarn-
Kontrollleuchte leuchtet oder blinkt
Falls der Motor mit dem richtigen
Schlüssel nicht angelassen werden kann
und die Diebstahlschutz-Kontrollleuchte
leuchtet oder blinkt, kann eine Störung
vorhanden sein. Wenden Sie sich in
diesem Fall an einen autorisierten Mazda-
Vertragshändler/Servicepartner.
qFalls die
Beleuchtungskontrollleuchte blinkt
Die Leuchte blinkt weiter, wenn im
Beleuchtungssystem eine Störung
vorhanden ist. Wenden Sie sich in diesem
Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
7-49

Das akustische Warnsignal
ist aktiviert
qBeleuchtungswarnsignal
Wenn bei eingeschalteter Beleuchtung die
Zündung sich in der Position“ACC”
befindet oder die Zündung ausgeschaltet
ist und die Fahrertür geöffnet wird, ertönt
ein kontinuierliches akustisches
Warnsignal.
HINWEIS
lWenn die Zündung auf“ACC”
gestellt ist, hat das“Akustisches
Warnsignal für nicht ausgeschaltete
Zündung (STOP)”(Seite 7-51)
Priorität über das
Beleuchtungswarnsignal.
lEs gibt eine Funktion für die
individuelle Einstellung des
Lautstärkepegels für das
Beleuchtungswarnsignal.
Siehe“Individuelle Einstellungen”
auf Seite 9-13.
qAirbag/Vordersitzgurtstraffer-
Warnsignal
Bei einer Störung der Airbag/Gurtstraffer-
Warnleuchte ertönt ein akustisches
Warnsignal alle Minuten für 5 Sekunden.
Das akustische Warnsignal für das
Airbag- und Gurtstraffersystem ertönt für
ungefähr 35 Minuten.
Lassen Sie in diesem Fall das Fahrzeug so
rasch wie möglich von einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner,
überprüfen.
WARNUNG
Fahren Sie nicht weiter, wenn das
akustische Warnsignal für das Airbag/
Gurtstraffersystem ertönt:
Es ist gefährlich, mit dem Fahrzeug zu
fahren, wenn das akustische
Warnsignal für das Airbag/
Gurtstraffersystem ertönt. Bei einem
Aufprall werden die Airbags und die
Gurtstraffer nicht ausgelöst, so dass
eine hohe Verletzungsgefahr mit sogar
tödlichen Folgen besteht.
Wenden Sie sich an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner, um das Fahrzeug so
rasch wie möglich überprüfen zu
lassen.
7-50
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
