MAZDA MODEL CX-5 2013 Brukerhåndbok (in Norwegian)

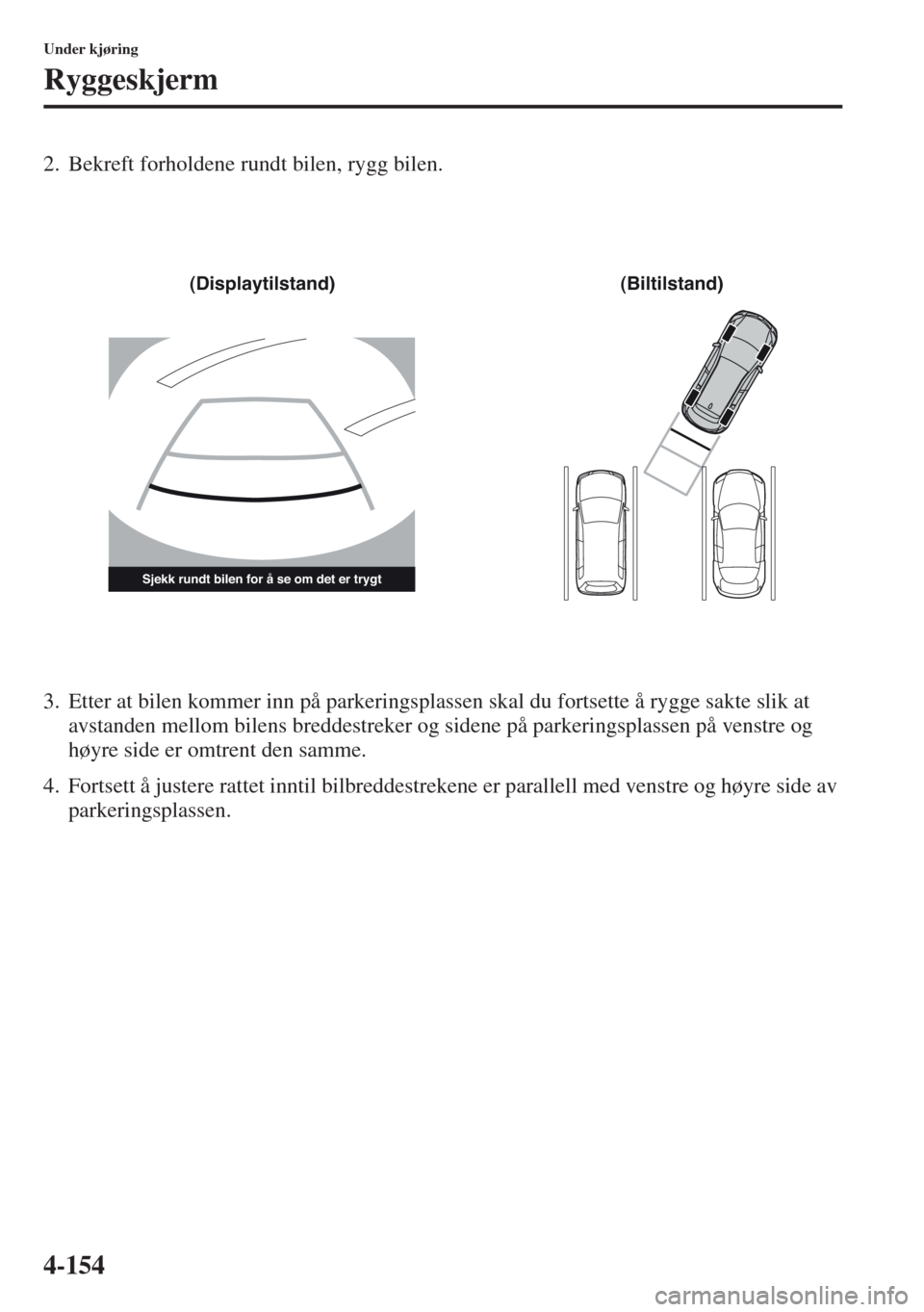

4-154
Under kjøring
Ryggeskjerm
2. Bekreft forholdene rundt bilen, rygg bilen.
3. Etter at bilen kommer inn på parkeringsplassen skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
Sjekk rundt bilen for å se om det er trygt
(Displaytilstand) (Biltilstand)

4-155
Under kjøring
Ryggeskjerm
5. Når de er parallelle kan du rette ut hjulene og rygge bilen sakte inn på parkeringsplassen.
Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig posisjon. (Hvis
parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er parallelle med dem.)
6. Når girspaken flyttes fra R til en annen posisjon, går skjermen tilbake til forrige skjermbilde.
Sjekk rundt bilen for å se om det er trygt
(Displaytilstand) (Biltilstand)

4-156
Under kjøring
Ryggeskjerm
MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de
faktiske forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt
bilen og i omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises nedenfor, selv om bak- og
avstandsstrekene virker parallelle på skjermen, er de ikke nødvendigvis parallelle på
bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen,
kan delelinjen og bilens breddestrek synes parallelle på skjermen, men de er ikke
nødvendigvis parallelle på bakken.
Sjekk rundt bilen for å se om det er trygt

4-157
Under kjøring
Ryggeskjerm

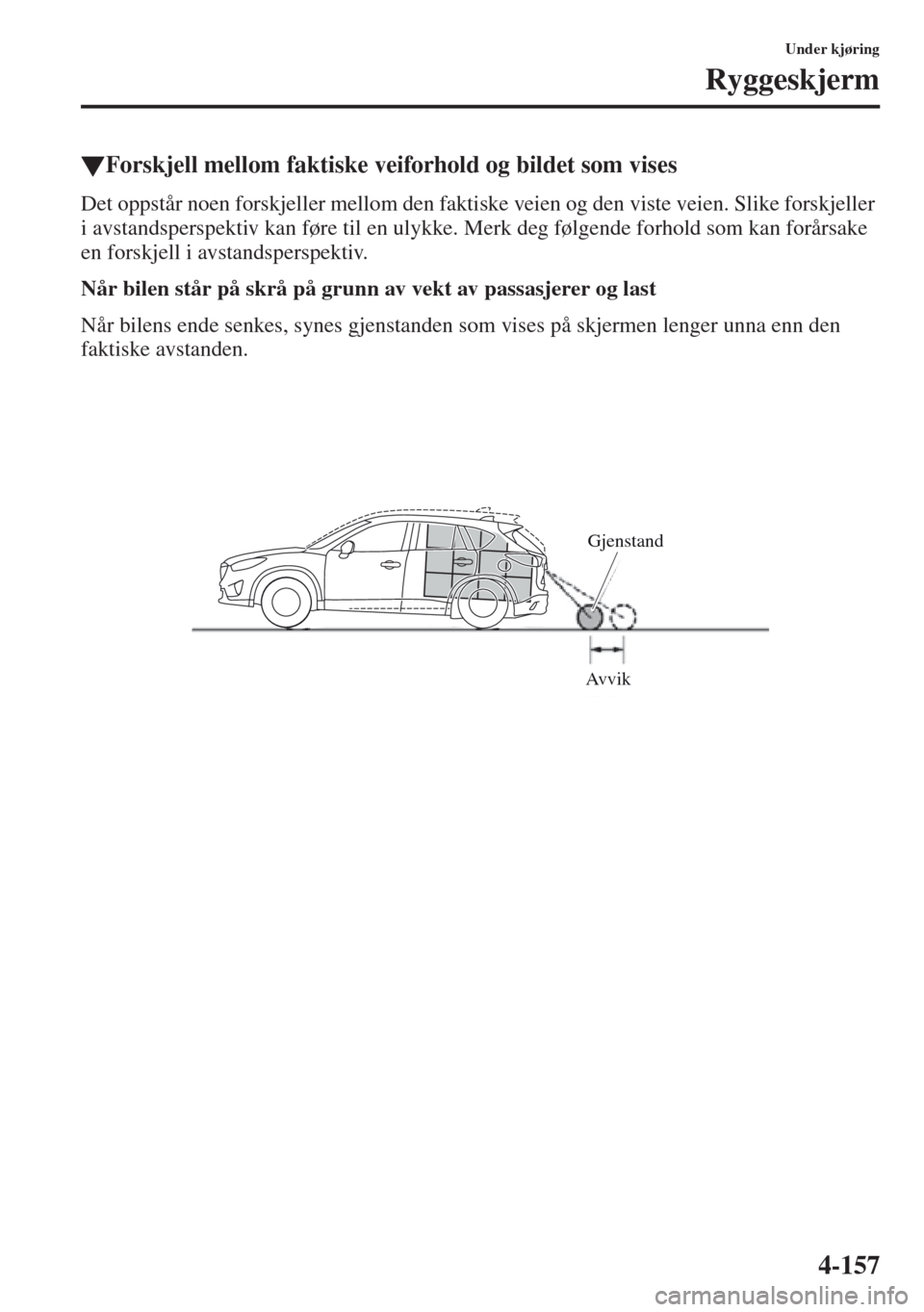

tForskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den viste veien. Slike forskjeller
i avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake
en forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
AvvikGjenstand

4-158
Under kjøring
Ryggeskjerm
Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
Synes
lenger enn
faktisk
avstandSynes
nærmere
enn faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Av stand mellom bilen og gjenstan
den vises på skjermen.
B: Faktisk avstand mellom bilen og gjenstanden.Gjenstand på skjerm

4-159
Under kjøring
Ryggeskjerm
Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
Sjekk rundt bilen for å se om det er trygt
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C(Skjermvisning)
(Faktisk tilstand)

4-160
Under kjøring
Ryggeskjerm

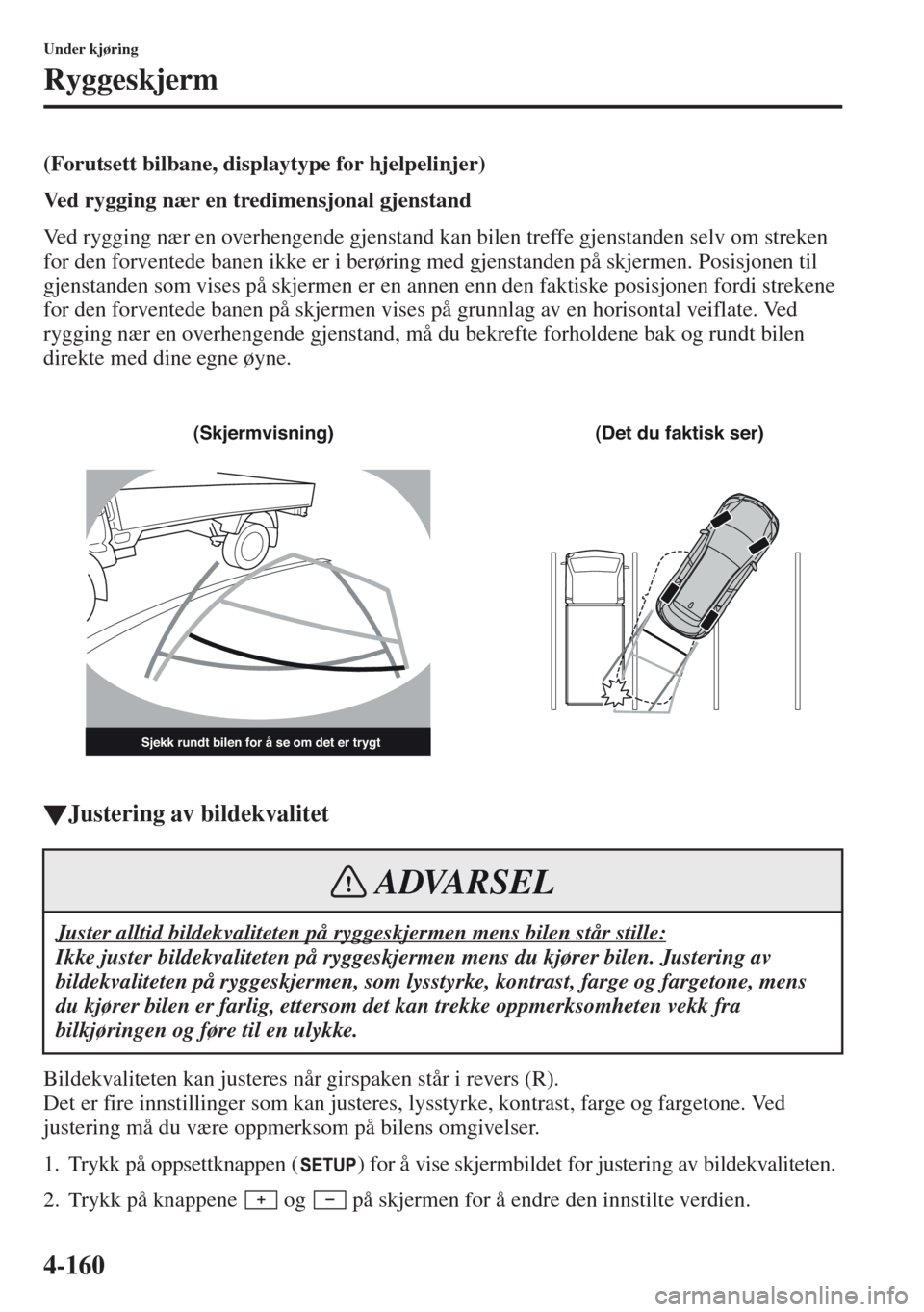

(Forutsett bilbane, displaytype for hjelpelinjer)
Ved rygging nær en tredimensjonal gjenstand
Ved rygging nær en overhengende gjenstand kan bilen treffe gjenstanden selv om streken
for den forventede banen ikke er i berøring med gjenstanden på skjermen. Posisjonen til
gjenstanden som vises på skjermen er en annen enn den faktiske posisjonen fordi strekene
for den forventede banen på skjermen vises på grunnlag av en horisontal veiflate. Ved
rygging nær en overhengende gjenstand, må du bekrefte forholdene bak og rundt bilen
direkte med dine egne øyne.
tJustering av bildekvalitet
Bildekvaliteten kan justeres når girspaken står i revers (R).
Det er fire innstillinger som kan justeres, lysstyrke, kontrast, farge og fargetone. Ved
justering må du være oppmerksom på bilens omgivelser.
1. Trykk på oppsettknappen ( ) for å vise skjermbildet for justering av bildekvaliteten.
2. Trykk på knappene og på skjermen for å endre den innstilte verdien.
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av
bildekvaliteten på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens
du kjører bilen er farlig, ettersom det kan trekke oppmerksomheten vekk fra
bilkjøringen og føre til en ulykke.
Sjekk rundt bilen for å se om det er trygt
(Skjermvisning) (Det du faktisk ser)
ADVARSEL

4-161
Under kjøring
Ryggeskjerm
Trykk på -knappen på skjermen for å gå tilbake til kameraskjermbildet.
Tilbakestill
Alle innstillingsverdier for skjermen kan tilbakestilles til originalinnstillingene.
1. Trykk på oppsettknappen ( ) for å vise skjermbildet for justering av bildekvaliteten.
2. Trykk på -knappen på skjermen.
3. Trykk på -knappen på skjermen.

4-162
Under kjøring
Parkeringssensorsystem
Parkeringssensorsystemet bruker ultrasoniske sensorer til å registrere hindringer rundt
bilen ved parkering i en garasje eller under parallellparkering når bilen kjøres i en hastighet
på omtrent 10 km/t eller mindre. Systemet er utstyrt med en hjelpeenhet som varsler
føreren med en pipelyd og indikasjon av registrert hindring*, om den omtrentlige
avstanden fra bilen til hindringen.
Parkeringssensorsystem*
Du kan ikke stole blindt på parkeringssensorsystemet, og du må huske på å sjekke
sikkerheten rundt bilen visuelt når du kjører.
Dette systemet kan hjelpe føreren til å kjøre og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
Fremre sensor
Fremre hjørnesensorBakre sensor
Bakre hjørnesensor
ADVARSEL
*Noen modeller.

4-163
Under kjøring
Parkeringssensorsystem
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke
systemets funksjon.
•Avhengig av hindringstypen og de omliggende forholdene, kan registreringsområdet
til en sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
• Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når
den fjernes).
• Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
• Sensoren er dekket av en hånd.
• Bilen får store støt.
• Bilen står for mye på skrå.
• Under ekstremt varme eller kalde værforhold.
• Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
• Noe som genererer ultralyd befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor
lastebil eller sensorene på en annen bil.
• Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
• Det er montert en kommersielt tilgjengelig skjermstang eller antenne for
radiosender i bilen.
• Bilen beveger seg mot en høy eller firkantet kantestein.
• En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er
lavere enn støtfangeren eller tynne kan først bli registrert, men det kan hende de ikke
lenger registreres når bilen kommer nærmere.
•Det kan hende følgende typer hindringer ikke registreres:
• Tynne gjenstander som vaier eller tau
• Ting som lett absorberer lydbølger, som bomull eller snø
• Vinkelformede gjenstander
• Meget høye gjenstander, og de som er brede øverst
• Små, korte gjenstander
•Få alltid systemet undersøkt av et ekspertverksted, vi anbefaler et autorisert
Mazda-verksted, dersom støtfangerne utsettes for støt, selv i en mindre ulykke.
Hvis sensorene bøyes, kan de ikke registrere hindringer.
•Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et
ekspertverksted, vi anbefaler et autorisert Mazda-verksted.
