1-2
Bilderegister
Innvendig oversikt (modell med venstreratt)
1Dørhåndtak ......................................................................................................... side 3-15
2TCS AV-bryter .................................................................................................. side 4-117
3Innstillingsbryter for system for overvåking av dekktrykk .............................. side 4-128
4i-stop AV-bryter .................................................................................................. side 4-17
5Retningsvisersignaler ......................................................................................... side 4-95
6Lysbryter............................................................................................................. side 4-81
7Instrumentgruppe................................................................................................side 4-21
8Instrumentbelysningknapp ................................................................................. side 4-24
9Visker- og spylerspak ......................................................................................... side 4-96
0Starte med knappetrykk ........................................................................................ side 4-2
ALDWS-bryter .................................................................................................... side 4-140
BAV-bryter for AFS ............................................................................................. side 4-86
CRVM-bryter ..................................................................................................... side 4-135
DBryter for sidespeil ............................................................................................. side 3-28
ELåsebryter for de elektriske vinduene ................................................................ side 3-36
FBrytere for de elektriske vinduene ..................................................................... side 3-32
Innvendig utstyr (visning A)
Utstyret og hvor det er montert kan variere fra bil til bil

1-5
Bilderegister
Innvendig oversikt (modell med høyreratt)
1Retningsvisersignaler..........................................................................................side 4-95
2Lysbryter .............................................................................................................side 4-81
3Instrumentgruppe ................................................................................................side 4-21
4Instrumentbelysningknapp..................................................................................side 4-24
5Visker- og spylerspak..........................................................................................side 4-96
6TCS AV-bryter ..................................................................................................side 4-117
7Innstillingsbryter for system for overvåking av dekktrykk ..............................side 4-128
8i-stop AV-bryter ..................................................................................................side 4-17
9Dørhåndtak .........................................................................................................side 3-15
0Brytere for de elektriske vinduene......................................................................side 3-32
ALåsebryter for de elektriske vinduene ................................................................side 3-36
BBryter for sidespeil .............................................................................................side 3-28
CLDWS-bryter ....................................................................................................side 4-140
DAV-bryter for AFS .............................................................................................side 4-86
ERVM-bryter ......................................................................................................side 4-135
FStarte med knappetrykk ........................................................................................side 4-2
Innvendig utstyr (visning A)
Utstyret og hvor det er montert kan variere fra bil til bil

3-3
Før kjøring
Nøkler
Trekk ekstranøkkelen ut av nøkkelen
(sender).Dette systemet bruker nøkkelknapper for
å låse og låse opp dørene og bakluken.
Systemet kan starte motoren uten at det er
nødvendig å ta nøkkelen ut av vesken eller
lommen.
Bruk av tyverisikringssystemet er også
mulig på biler som har det.
Trykk rolig og presist på knappene.
Systemsvikt eller advarsler indikeres av
følgende varsellamper og -lyder.
For biler med type A instrumentpanel, må
du sjekke den viste meldingen for mer
informasjon og, om nødvendig, få bilen
kontrollert av et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted,
i henhold til indikasjonen.
•KEY-varsellampe (rød)
Se Varsel-/indikatorlamper på side 4-37.
•Tone som varsler at tenningen ikke er
slått av (STOP)
Se Tone som varsler at tenningen ikke
er slått av (STOP) på side 7-46.
•Varseltone for fjerning av avansert
nøkkel fra bilen
Se Varseltone for fjerning av avansert
nøkkel fra bilen på side 7-46.
Hvis du har et problem med nøkkelen, bør
du ta kontakt med et ekspertverksted, vi
anbefaler et autorisert Mazda-verksted.
Hvis du mister eller får den avanserte
nøkkelen stjålet, må du rådføre deg med et
autorisert Mazda-verksted så snart som
mulig for et bytte og for å gjøre den
mistede eller stjålne nøkkelen ubrukelig.
DriftsindikatorlampeEkstranøkkel
Kodenummerplate
FjernkontrollFjernstyrt sentrallås

3-5
Før kjøring
Nøkler
Driftsindikatorlampen blinker når
knappene trykkes.
Låseknapp
Trykk på låseknappen for å låse dørene
og bakluken. Nødblinklysene vil blinke
én gang.(Med den avanserte sentrallåsen.
Unntatt europeiske modeller)
Det vil høres en varseltone én gang.
MERKNAD
3. Trykk og hold inne LOCK-knappen
på nøkkelen i 5 sekunder eller
lenger innen 30 sekunder etter å ha
åpnet førerdøren.
Alle dørene og baklukelåsen og
pipetonen aktiveres på det nå angitte
volumet. (Hvis pipetonen nå er satt
til å ikke aktiveres, vil den ikke
aktiveres.) Innstillingene endres
hver gang LOCK-knappen på
nøkkelen trykkes og pipetonen
aktiveres på det angitte volumet.
(Hvis pipetonen er satt til å ikke
aktiveres, vil den ikke aktiveres.)
4. Innstillingsendringen fullføres ved å
gjøre ett av følgende:
• Sett tenningen på ACC eller ON.
• Lukk førerdøren.
• Åpne bakluken.
• Ikke bruk nøkkelen i 10 sekunder.
• Trykk på en annen knapp enn
LOCK-knappen på nøkkelen.
• Trykk på en ordrebryter.
MERKNAD
•Dørene og bakluken kan ikke låses
ved å trykke på låseknappen mens en
av dørene eller bakluken er åpen.
Nødblinklysene vil heller ikke blinke.
•Hvis du fjerner nøkkelen fra bilen,
lukke alle dørene og trykker på
LOCK-knappen på nøkkelen mens
i-stop-funksjonen er aktiv (motoren
har stanset), blir startknappen slått
AV og alle dører låses (rattet
låses også).
•Kontroller at alle dører og
bakluken er låst etter at du har
trykket på knappen.
•(Med dobbeltlåssystem)
To trykk på låseknappen innen
tre sekunder vil aktivere
dobbeltlåssystemet. Se
Dobbeltlåssystem på side 3-11.
•(Med tyverialarm)
Når dørene låses ved å trykke på
låseknappen på fjernkontrollen
mens tyverialarmen er armert, vil
blinklysene blinke én gang for å
indikere at systemet er armert.

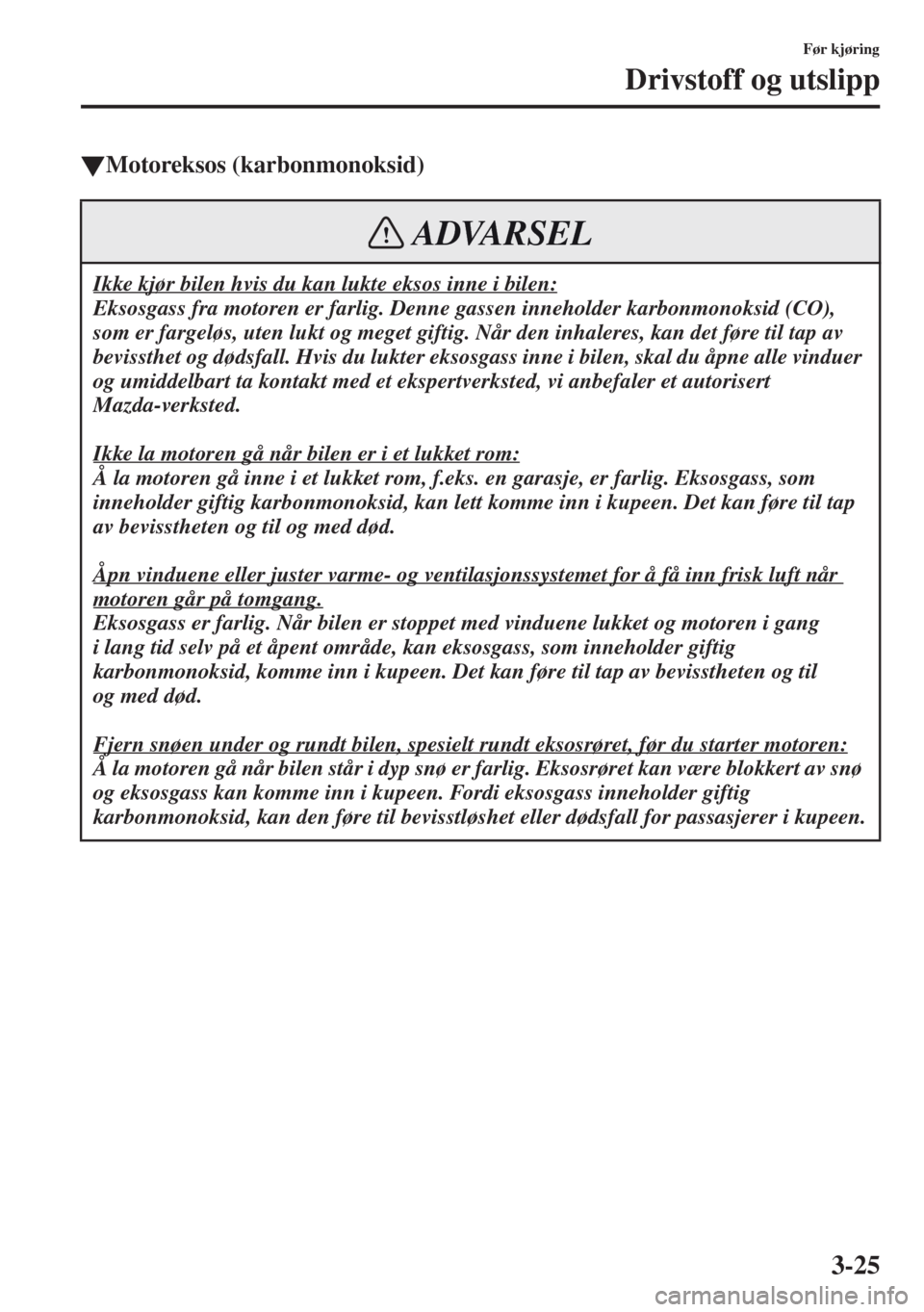

3-25
Før kjøring
Drivstoff og utslipp
tMotoreksos (karbonmonoksid)
Ikke kjør bilen hvis du kan lukte eksos inne i bilen:
Eksosgass fra motoren er farlig. Denne gassen inneholder karbonmonoksid (CO),
som er fargeløs, uten lukt og meget giftig. Når den inhaleres, kan det føre til tap av
bevissthet og dødsfall. Hvis du lukter eksosgass inne i bilen, skal du åpne alle vinduer
og umiddelbart ta kontakt med et ekspertverksted, vi anbefaler et autorisert
Mazda-verksted.
Ikke la motoren gå når bilen er i et lukket rom:
Å la motoren gå inne i et lukket rom, f.eks. en garasje, er farlig. Eksosgass, som
inneholder giftig karbonmonoksid, kan lett komme inn i kupeen. Det kan føre til tap
av bevisstheten og til og med død.
Åpn vinduene eller juster varme- og ventilasjonssystemet for å få inn frisk luft når
motoren går på tomgang.
Eksosgass er farlig. Når bilen er stoppet med vinduene lukket og motoren i gang
i lang tid selv på et åpent område, kan eksosgass, som inneholder giftig
karbonmonoksid, komme inn i kupeen. Det kan føre til tap av bevisstheten og til
og med død.
Fjern snøen under og rundt bilen, spesielt rundt eksosrøret, før du starter motoren:
Å la motoren gå når bilen står i dyp snø er farlig. Eksosrøret kan være blokkert av snø
og eksosgass kan komme inn i kupeen. Fordi eksosgass inneholder giftig
karbonmonoksid, kan den føre til bevisstløshet eller dødsfall for passasjerer i kupeen.
ADVARSEL

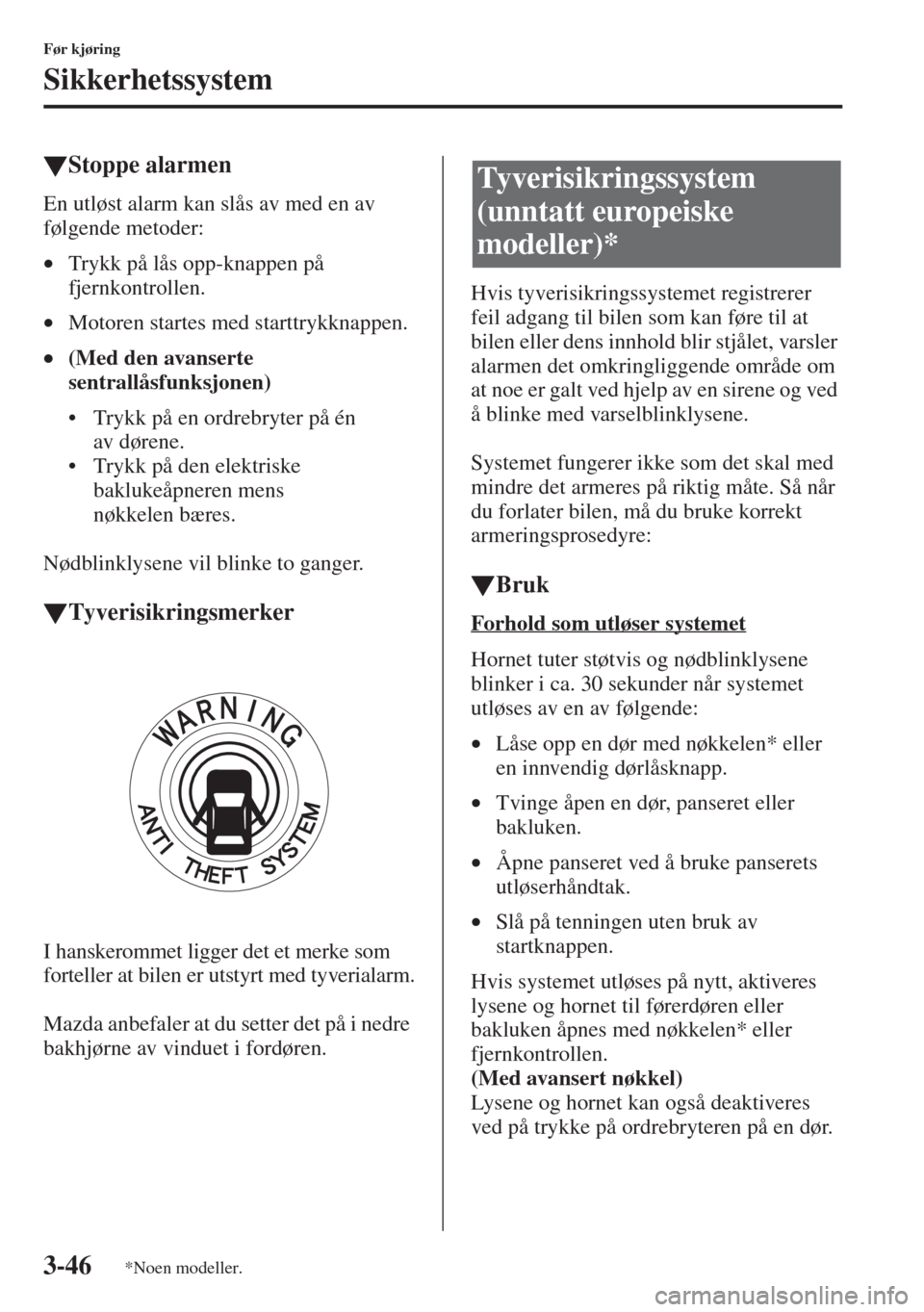

3-46
Før kjøring
Sikkerhetssystem
tStoppe alarmen
En utløst alarm kan slås av med en av
følgende metoder:
•Trykk på lås opp-knappen på
fjernkontrollen.
•Motoren startes med starttrykknappen.
•(Med den avanserte
sentrallåsfunksjonen)
• Trykk på en ordrebryter på én
av dørene.
• Trykk på den elektriske
baklukeåpneren mens
nøkkelen bæres.
Nødblinklysene vil blinke to ganger.
tTyverisikringsmerker
I hanskerommet ligger det et merke som
forteller at bilen er utstyrt med tyverialarm.
Mazda anbefaler at du setter det på i nedre
bakhjørne av vinduet i fordøren.Hvis tyverisikringssystemet registrerer
feil adgang til bilen som kan føre til at
bilen eller dens innhold blir stjålet, varsler
alarmen det omkringliggende område om
at noe er galt ved hjelp av en sirene og ved
å blinke med varselblinklysene.
Systemet fungerer ikke som det skal med
mindre det armeres på riktig måte. Så når
du forlater bilen, må du bruke korrekt
armeringsprosedyre:
tBruk
Forhold som utløser systemet
Hornet tuter støtvis og nødblinklysene
blinker i ca. 30 sekunder når systemet
utløses av en av følgende:
•Låse opp en dør med nøkkelen* eller
en innvendig dørlåsknapp.
•Tvinge åpen en dør, panseret eller
bakluken.
•Åpne panseret ved å bruke panserets
utløserhåndtak.
•Slå på tenningen uten bruk av
startknappen.
Hvis systemet utløses på nytt, aktiveres
lysene og hornet til førerdøren eller
bakluken åpnes med nøkkelen* eller
fjernkontrollen.
(Med avansert nøkkel)
Lysene og hornet kan også deaktiveres
ved på trykke på ordrebryteren på en dør.
Tyverisikringssystem
(unntatt europeiske
modeller)*
*Noen modeller.

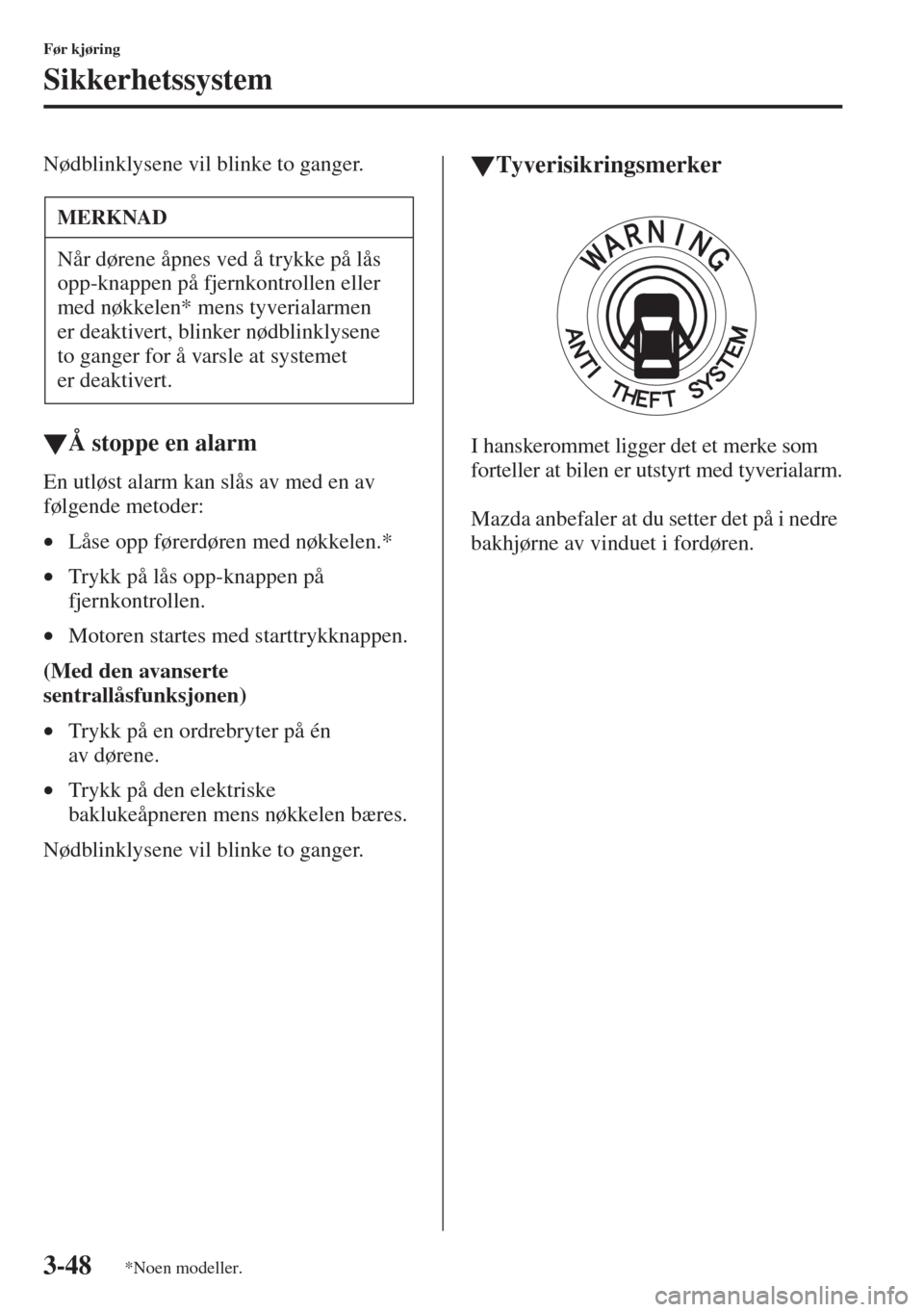

3-48
Før kjøring
Sikkerhetssystem
Nødblinklysene vil blinke to ganger.
tÅ stoppe en alarm
En utløst alarm kan slås av med en av
følgende metoder:
•Låse opp førerdøren med nøkkelen.*
•Trykk på lås opp-knappen på
fjernkontrollen.
•Motoren startes med starttrykknappen.
(Med den avanserte
sentrallåsfunksjonen)
•Trykk på en ordrebryter på én
av dørene.
•Trykk på den elektriske
baklukeåpneren mens nøkkelen bæres.
Nødblinklysene vil blinke to ganger.
tTyverisikringsmerker
I hanskerommet ligger det et merke som
forteller at bilen er utstyrt med tyverialarm.
Mazda anbefaler at du setter det på i nedre
bakhjørne av vinduet i fordøren.
MERKNAD
Når dørene åpnes ved å trykke på lås
opp-knappen på fjernkontrollen eller
med nøkkelen* mens tyverialarmen
er deaktivert, blinker nødblinklysene
to ganger for å varsle at systemet
er deaktivert.
*Noen modeller.

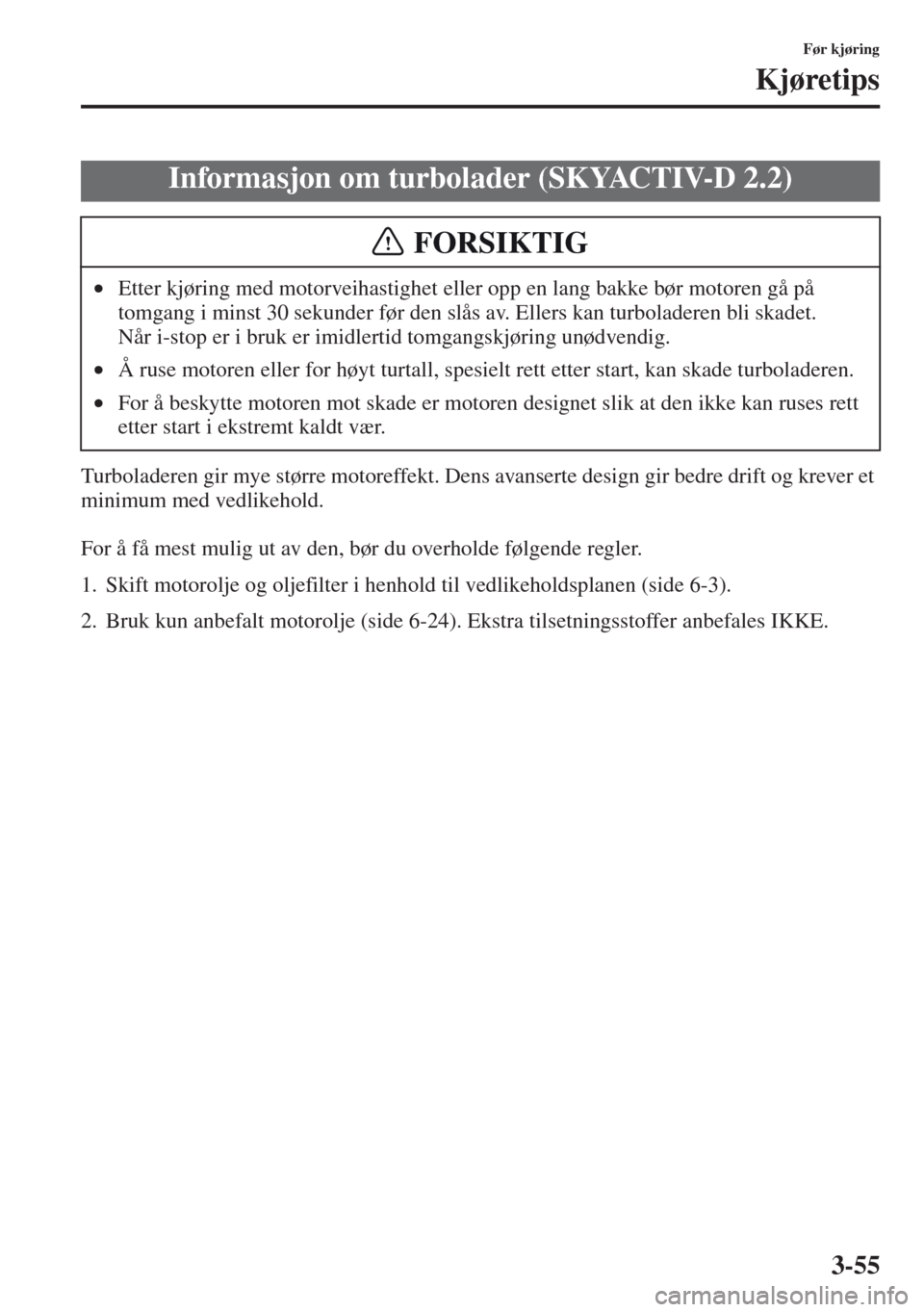

3-55
Før kjøring
Kjøretips
Turboladeren gir mye større motoreffekt. Dens avanserte design gir bedre drift og krever et
minimum med vedlikehold.
For å få mest mulig ut av den, bør du overholde følgende regler.
1. Skift motorolje og oljefilter i henhold til vedlikeholdsplanen (side 6-3).
2. Bruk kun anbefalt motorolje (side 6-24). Ekstra tilsetningsstoffer anbefales IKKE.
Informasjon om turbolader (SKYACTIV-D 2.2)
•Etter kjøring med motorveihastighet eller opp en lang bakke bør motoren gå på
tomgang i minst 30 sekunder før den slås av. Ellers kan turboladeren bli skadet.
Når i-stop er i bruk er imidlertid tomgangskjøring unødvendig.
•Å ruse motoren eller for høyt turtall, spesielt rett etter start, kan skade turboladeren.
•For å beskytte motoren mot skade er motoren designet slik at den ikke kan ruses rett
etter start i ekstremt kaldt vær.
FORSIKTIG

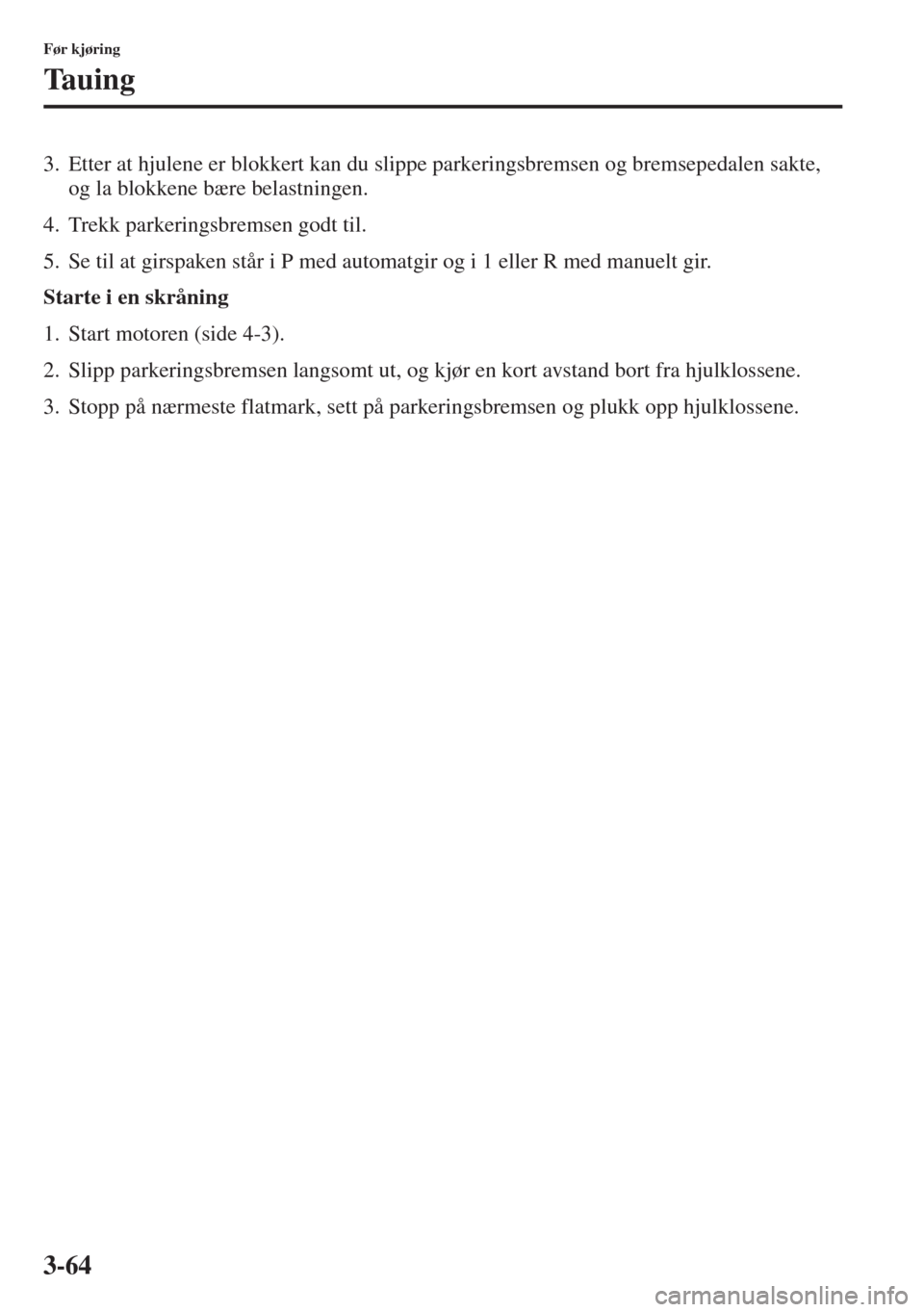

3-64
Før kjøring
Ta u i n g
3. Etter at hjulene er blokkert kan du slippe parkeringsbremsen og bremsepedalen sakte,
og la blokkene bære belastningen.
4. Trekk parkeringsbremsen godt til.
5. Se til at girspaken står i P med automatgir og i 1 eller R med manuelt gir.
Starte i en skråning
1. Start motoren (side 4-3).
2. Slipp parkeringsbremsen langsomt ut, og kjør en kort avstand bort fra hjulklossene.
3. Stopp på nærmeste flatmark, sett på parkeringsbremsen og plukk opp hjulklossene.

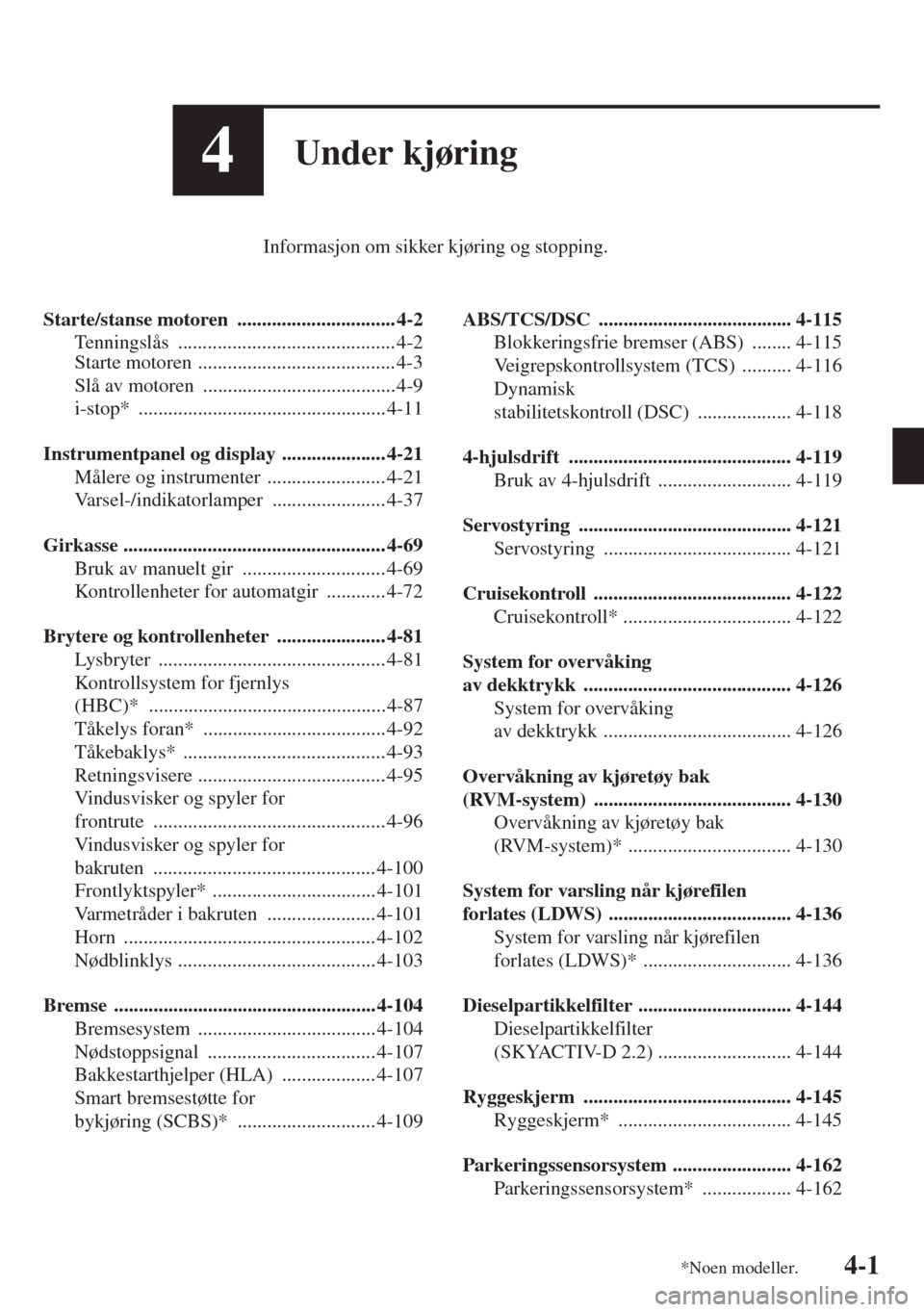

4-1
4Under kjøring
Informasjon om sikker kjøring og stopping.
Starte/stanse motoren ................................ 4-2
Tenningslås ............................................ 4-2
Starte motoren ........................................ 4-3
Slå av motoren .......................................4-9
i-stop* .................................................. 4-11
Instrumentpanel og display ..................... 4-21
Målere og instrumenter ........................ 4-21
Varsel-/indikatorlamper ....................... 4-37
Girkasse ..................................................... 4-69
Bruk av manuelt gir ............................. 4-69
Kontrollenheter for automatgir ............ 4-72
Brytere og kontrollenheter ...................... 4-81
Lysbryter .............................................. 4-81
Kontrollsystem for fjernlys
(HBC)* ................................................4-87
Tåkelys foran* .....................................4-92
Tåkebaklys* ......................................... 4-93
Retningsvisere ...................................... 4-95
Vindusvisker og spyler for
frontrute ............................................... 4-96
Vindusvisker og spyler for
bakruten ............................................. 4-100
Frontlyktspyler
* ................................. 4-101
Varmetråder i bakruten ...................... 4-101
Horn ................................................... 4-102
Nødblinklys ........................................ 4-103
Bremse .....................................................4-104
Bremsesystem .................................... 4-104
Nødstoppsignal .................................. 4-107
Bakkestarthjelper (HLA) ................... 4-107
Smart bremsestøtte for
bykjøring (SCBS)* ............................ 4-109ABS/TCS/DSC ....................................... 4-115
Blokkeringsfrie bremser (ABS) ........ 4-115
Veigrepskontrollsystem (TCS) .......... 4-116
Dynamisk
stabilitetskontroll (DSC) ................... 4-118
4-hjulsdrift ............................................. 4-119
Bruk av 4-hjulsdrift ........................... 4-119
Servostyring ........................................... 4-121
Servostyring ...................................... 4-121
Cruisekontroll ........................................ 4-122
Cruisekontroll* .................................. 4-122
System for overvåking
av dekktrykk .......................................... 4-126
System for overvåking
av dekktrykk ...................................... 4-126
Overvåkning
av kjøretøy bak
(RVM-system) ........................................ 4-130
Overvåkning av kjøretøy bak
(RVM-system)* ................................. 4-130
System for varsling når kjørefilen
forla
tes (LDWS) ..................................... 4-136
System for varsling når kjørefilen
forlates (LDWS)* .............................. 4-136
Dieselpartikkelfilter ............................... 4-144
Dieselpartikkelfilter
(SKYACTIV-D 2.2) ........................... 4-144
Ryggeskjerm .......................................... 4-145
Ryggeskjerm* ................................... 4-145
Parkeringssensorsystem ........................ 4-162
Parkeringssensorsystem* .................. 4-162
*Noen modeller.
