6-53
Manutenção e Cuidados
Manutenção Pelo Proprietário
3.(Lado direito)

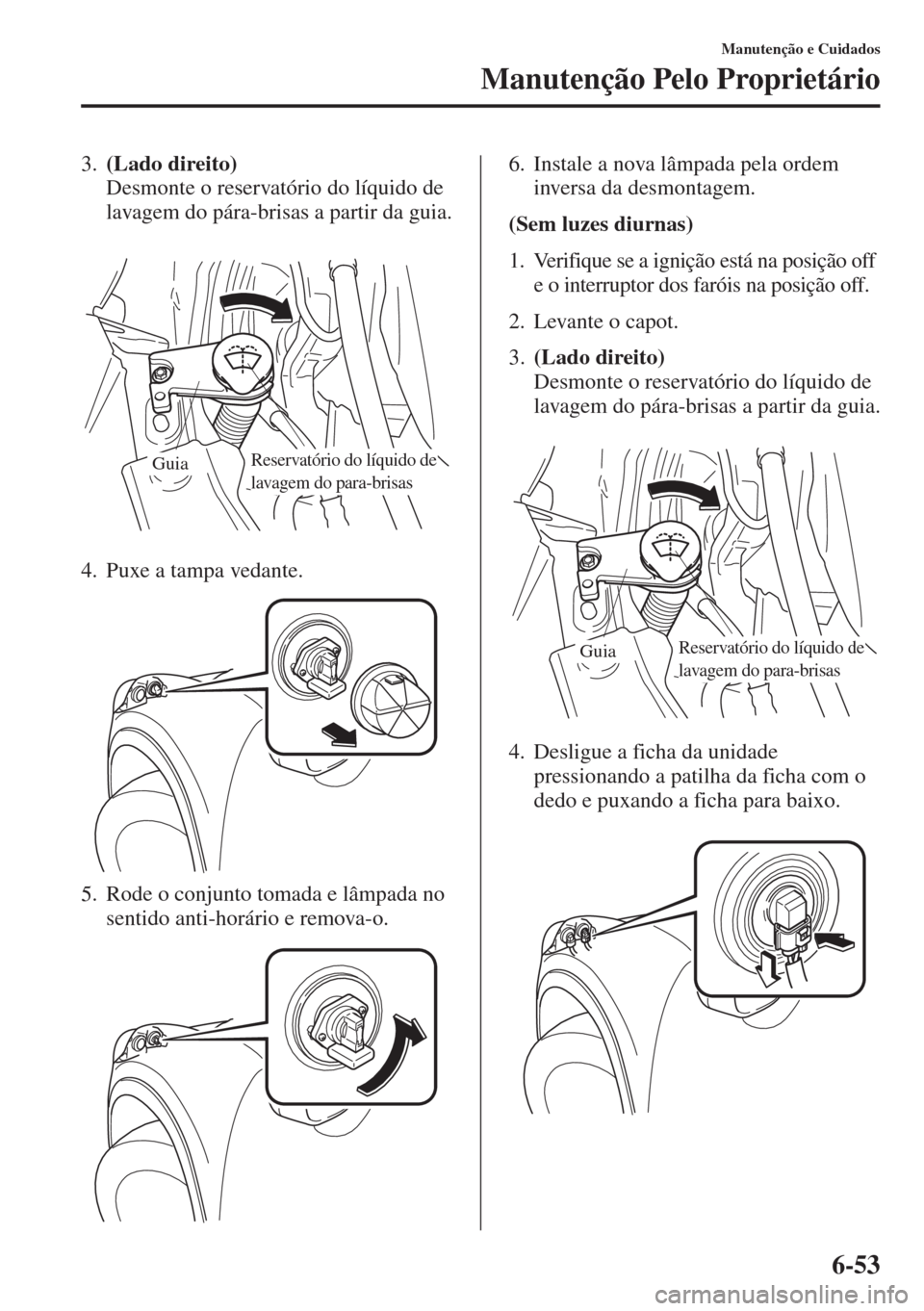

Desmonte o reservatório do líquido de
lavagem do pára-brisas a partir da guia.
4. Puxe a tampa vedante.
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
(Sem luzes diurnas)
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Levante o capot.
3.(Lado direito)
Desmonte o reservatório do líquido de
lavagem do pára-brisas a partir da guia.
4. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.
Reservatório do líquido de
lavagem do para-brisas Guia
Reservatório do líquido de
lavagem do para-brisas Guia

6-54
Manutenção e Cuidados
Manutenção Pelo Proprietário

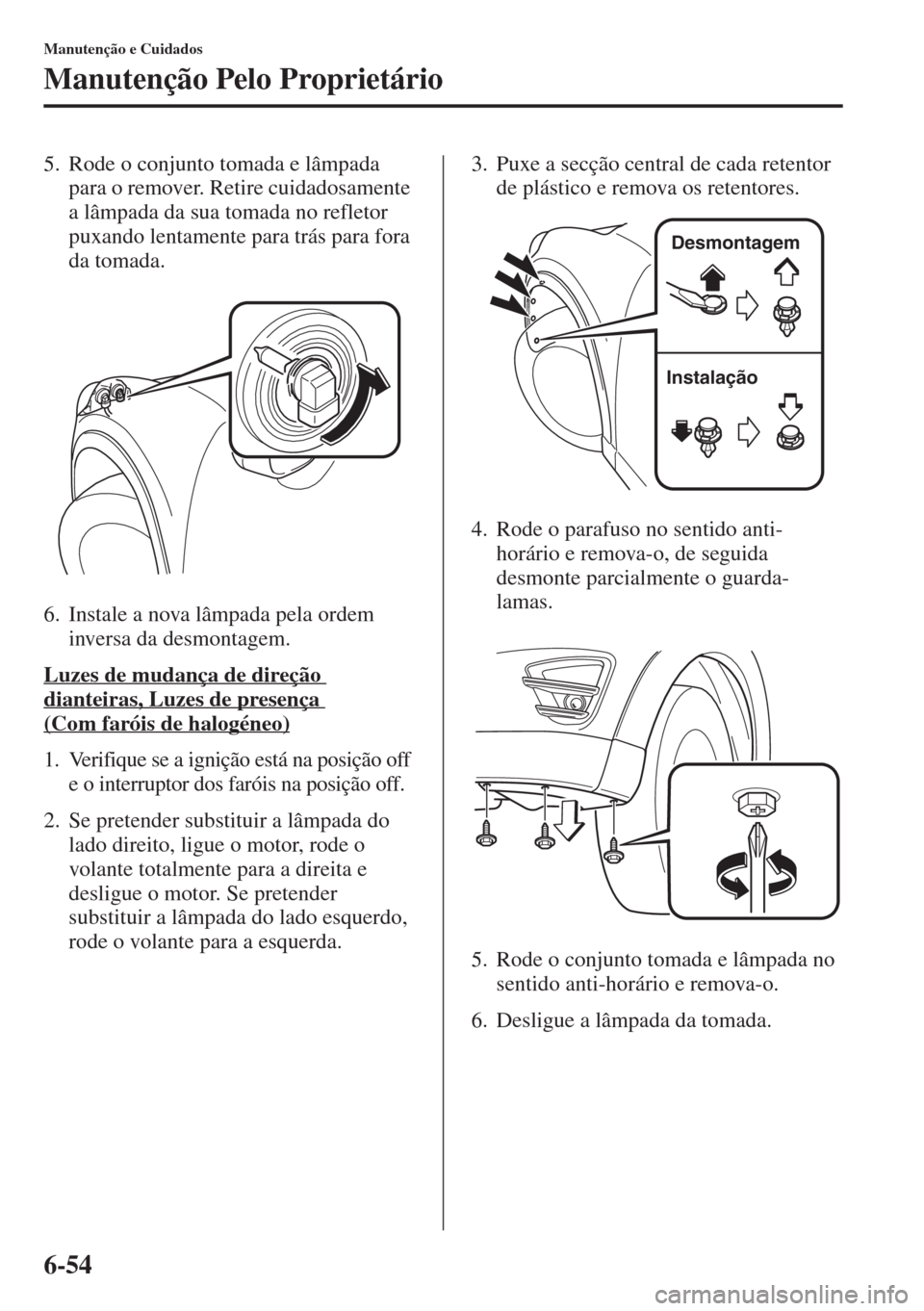

5. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.
6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção
dianteiras, Luzes de presença
(Com faróis de halogéneo)
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.3. Puxe a secção central de cada retentor
de plástico e remova os retentores.
4. Rode o parafuso no sentido anti-
horário e remova-o, de seguida
desmonte parcialmente o guarda-
lamas.
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
InstalaçãoDesmontagem

6-55
Manutenção e Cuidados
Manutenção Pelo Proprietário

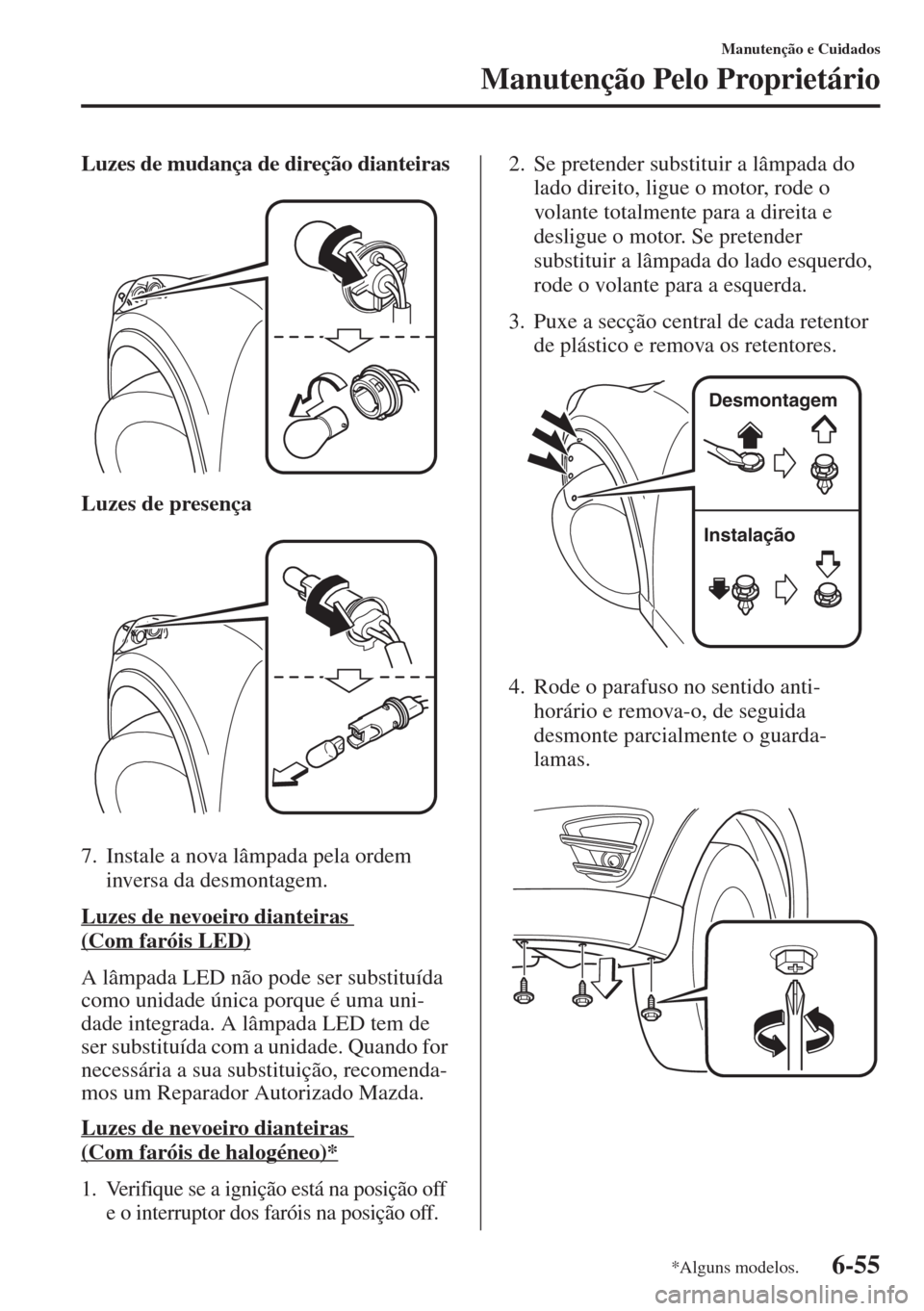

Luzes de mudança de direção dianteiras
Luzes de presença
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de nevoeiro dianteiras
(Com faróis LED)
A lâmpada LED não pode ser substituída
como unidade única porque é uma uni-
dade integrada. A lâmpada LED tem de
ser substituída com a unidade. Quando for
necessária a sua substituição, recomenda-
mos um Reparador Autorizado Mazda.
Luzes de nevoeiro dianteiras
(Com faróis de halogéneo)*
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.
3. Puxe a secção central de cada retentor
de plástico e remova os retentores.
4. Rode o parafuso no sentido anti-
horário e remova-o, de seguida
desmonte parcialmente o guarda-
lamas.
InstalaçãoDesmontagem
*Alguns modelos.

6-56
Manutenção e Cuidados
Manutenção Pelo Proprietário

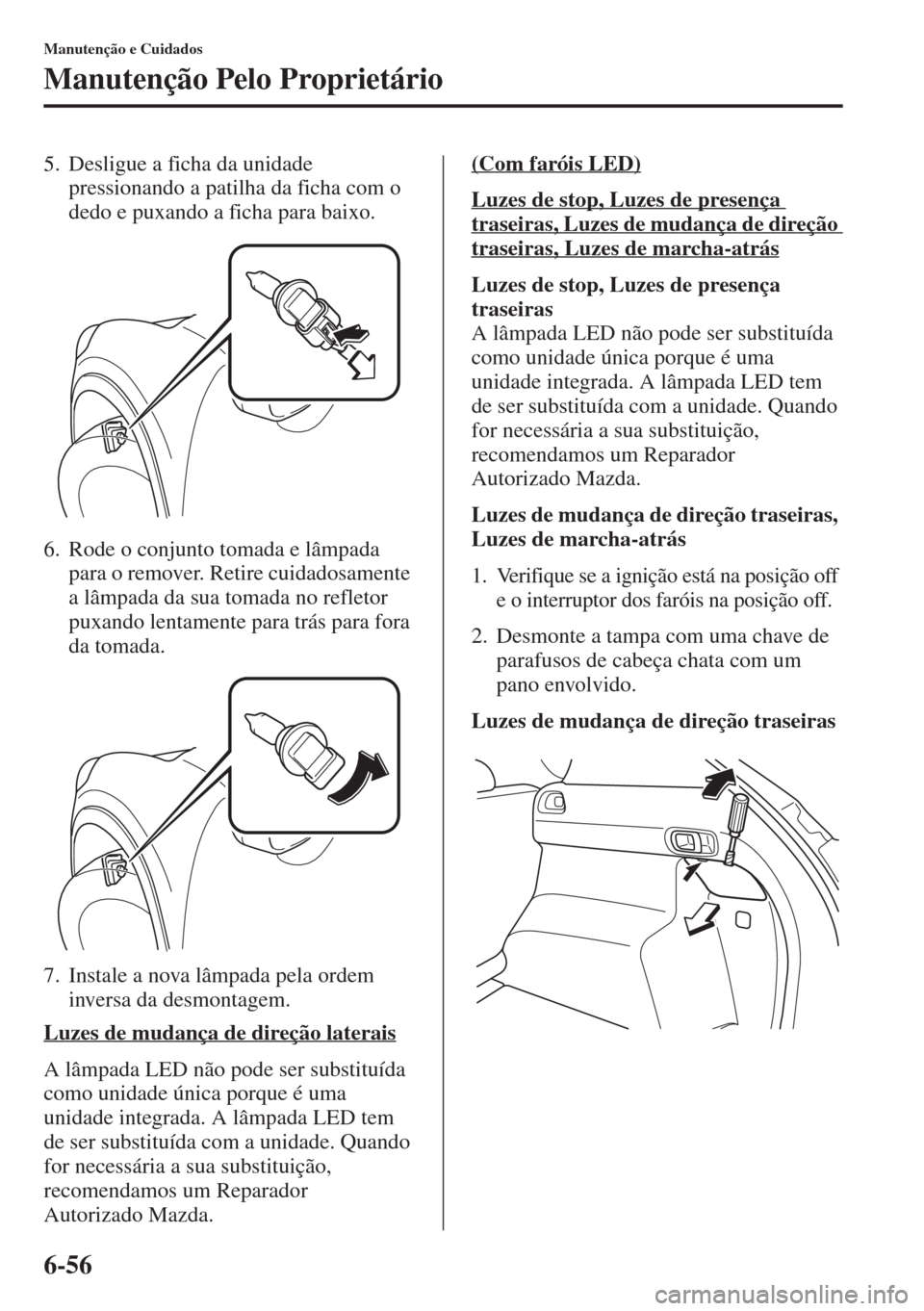

5. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.
6. Rode o conjunto tomada e lâmpada
para o remover. Retire cuidadosamente
a lâmpada da sua tomada no refletor
puxando lentamente para trás para fora
da tomada.
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção laterais
A lâmpada LED não pode ser substituída
como unidade única porque é uma
unidade integrada. A lâmpada LED tem
de ser substituída com a unidade. Quando
for necessária a sua substituição,
recomendamos um Reparador
Autorizado Mazda.(Com faróis LED)
Luzes de stop, Luzes de presença
traseiras, Luzes de mudança de direção
traseiras, Luzes de marcha-atrás
Luzes de stop, Luzes de presença
traseiras
A lâmpada LED não pode ser substituída
como unidade única porque é uma
unidade integrada. A lâmpada LED tem
de ser substituída com a unidade. Quando
for necessária a sua substituição,
recomendamos um Reparador
Autorizado Mazda.
Luzes de mudança de direção traseiras,
Luzes de marcha-atrás
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Desmonte a tampa com uma chave de
parafusos de cabeça chata com um
pano envolvido.
Luzes de mudança de direção traseiras

6-57
Manutenção e Cuidados
Manutenção Pelo Proprietário

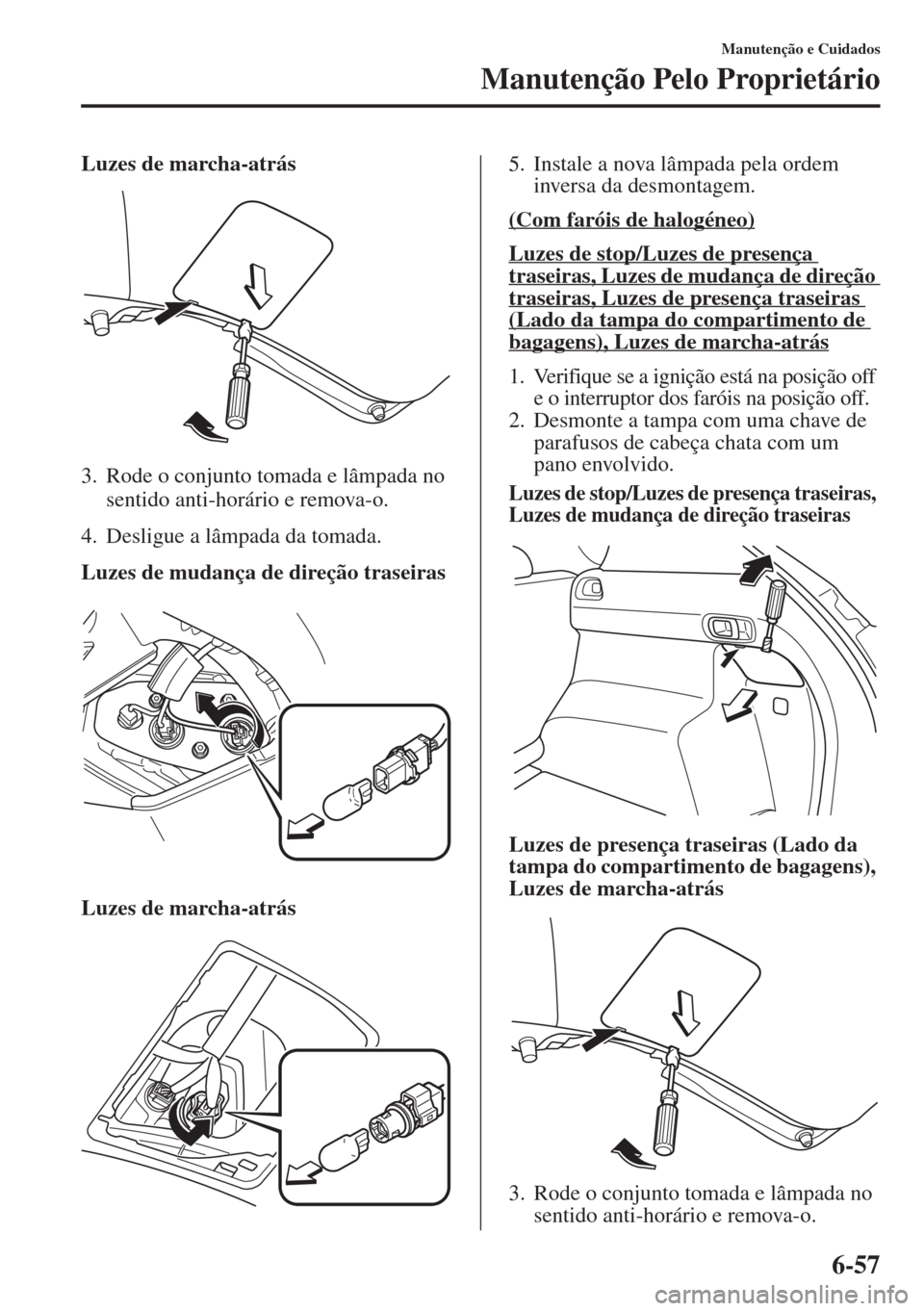

Luzes de marcha-atrás
3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.
Luzes de mudança de direção traseiras
Luzes de marcha-atrás5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
(Com faróis de halogéneo)
Luzes de stop/Luzes de presença
traseiras, Luzes de mudança de direção
traseiras, Luzes de presença traseiras (Lado da tampa do compartimento de
bagagens), Luzes de marcha-atrás
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Desmonte a tampa com uma chave de
parafusos de cabeça chata com um
pano envolvido.
Luzes de stop/Luzes de presença traseiras,
Luzes de mudança de direção traseiras
Luzes de presença traseiras (Lado da
tampa do compartimento de bagagens),
Luzes de marcha-atrás
3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.

6-58
Manutenção e Cuidados
Manutenção Pelo Proprietário
4. Desligue a lâmpada da tomada.
Luzes de stop/Luzes de presença traseiras
Luzes de mudança de direção traseiras
Farolins traseiros (farolins da tampa do
compartimento de bagagens)Luzes de marcha-atrás
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz de nevoeiro traseira*
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e
atampa.
3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Desmontagem
Instalação
*Alguns modelos.

6-59
Manutenção e Cuidados
Manutenção Pelo Proprietário
4. Desligue a lâmpada da tomada.
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.

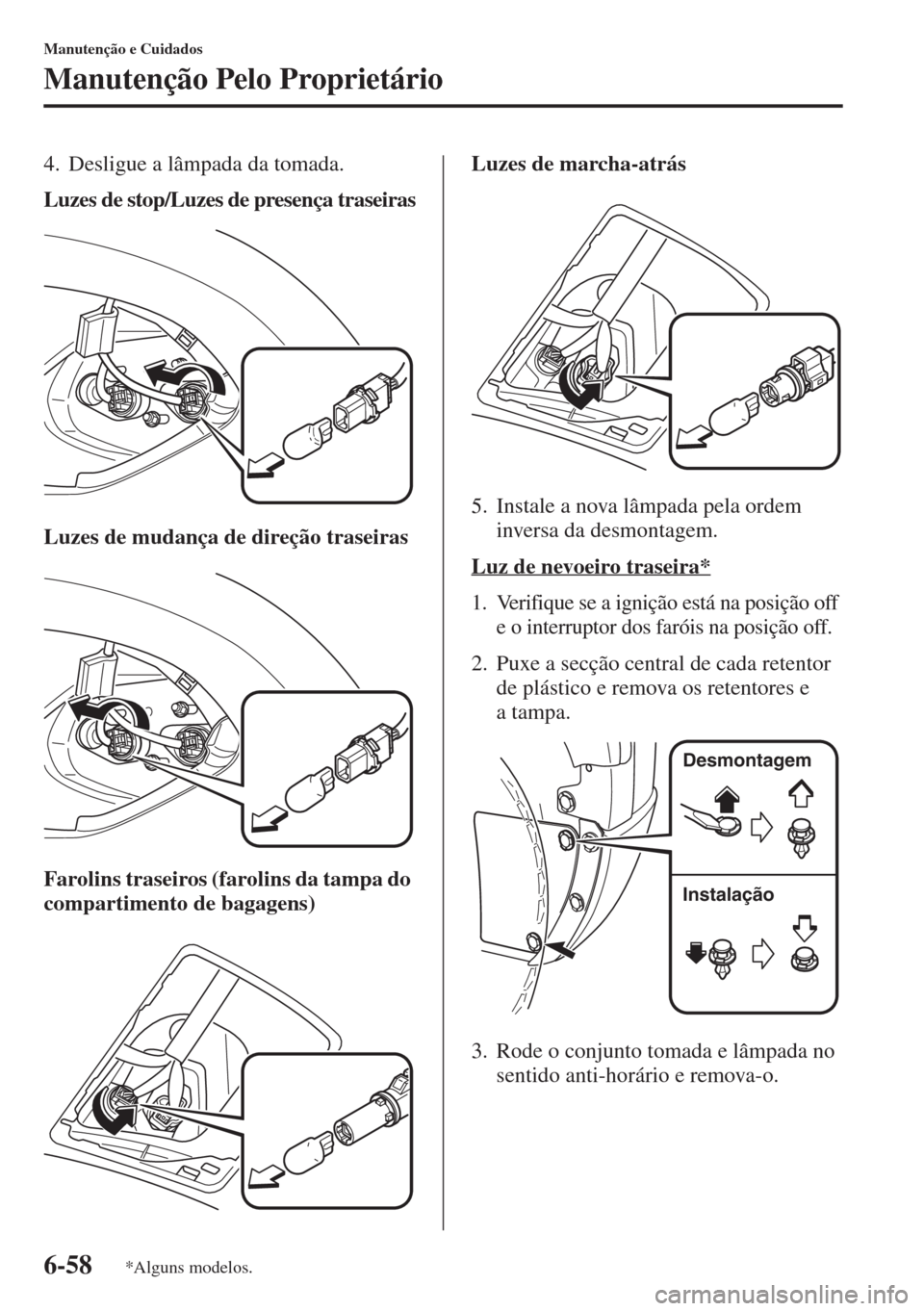

Terceira luz de stop
A lâmpada LED não pode ser substituída
como unidade única porque é uma
unidade integrada. A lâmpada LED tem
de ser substituída com a unidade. Quando
for necessária a sua substituição,
recomendamos um Reparador
Autorizado Mazda.
Luzes da matrícula
1. Verifique se a ignição está na posição off
e o interruptor dos faróis na posição off.
2. Para evitar danos na lente, envolva um
pano macio numa chave de parafusos
de cabeça chata, de seguida remova a
lente introduzindo a ponta da chave de
parafusos na extremidade da lente.3. Desligue a lâmpada puxando-a para fora.
4. Instale a nova lâmpada pela ordem
inversa da desmontagem.

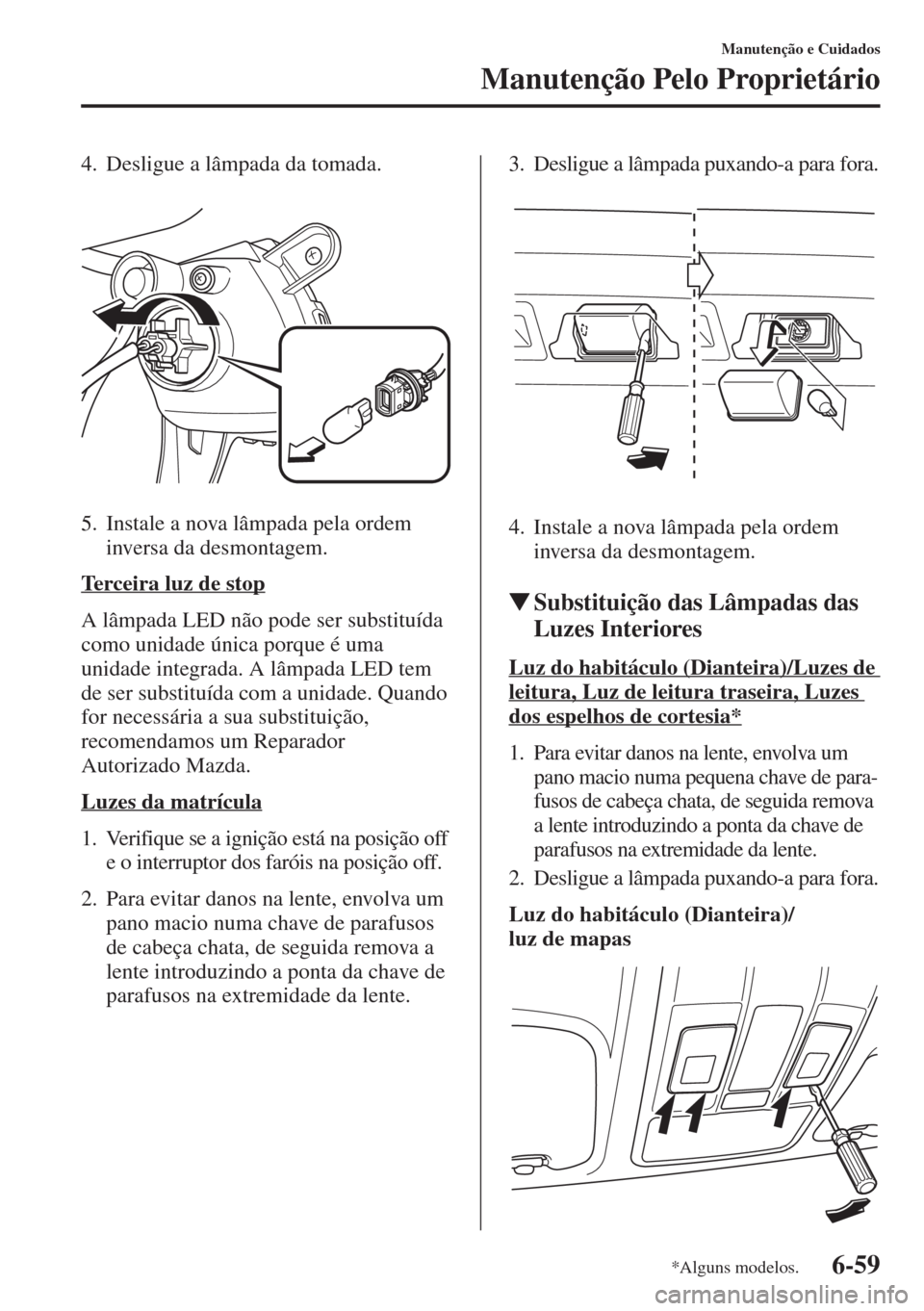

WSubstituição das Lâmpadas das
Luzes Interiores
Luz do habitáculo (Dianteira)/Luzes de
leitura, Luz de leitura traseira, Luzes
dos espelhos de cortesia*
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de para-
fusos de cabeça chata, de seguida remova
a lente introduzindo a ponta da chave de
parafusos na extremidade da lente.
2. Desligue a lâmpada puxando-a para fora.
Luz do habitáculo (Dianteira)/
luz de mapas
*Alguns modelos.

6-60
Manutenção e Cuidados
Manutenção Pelo Proprietário

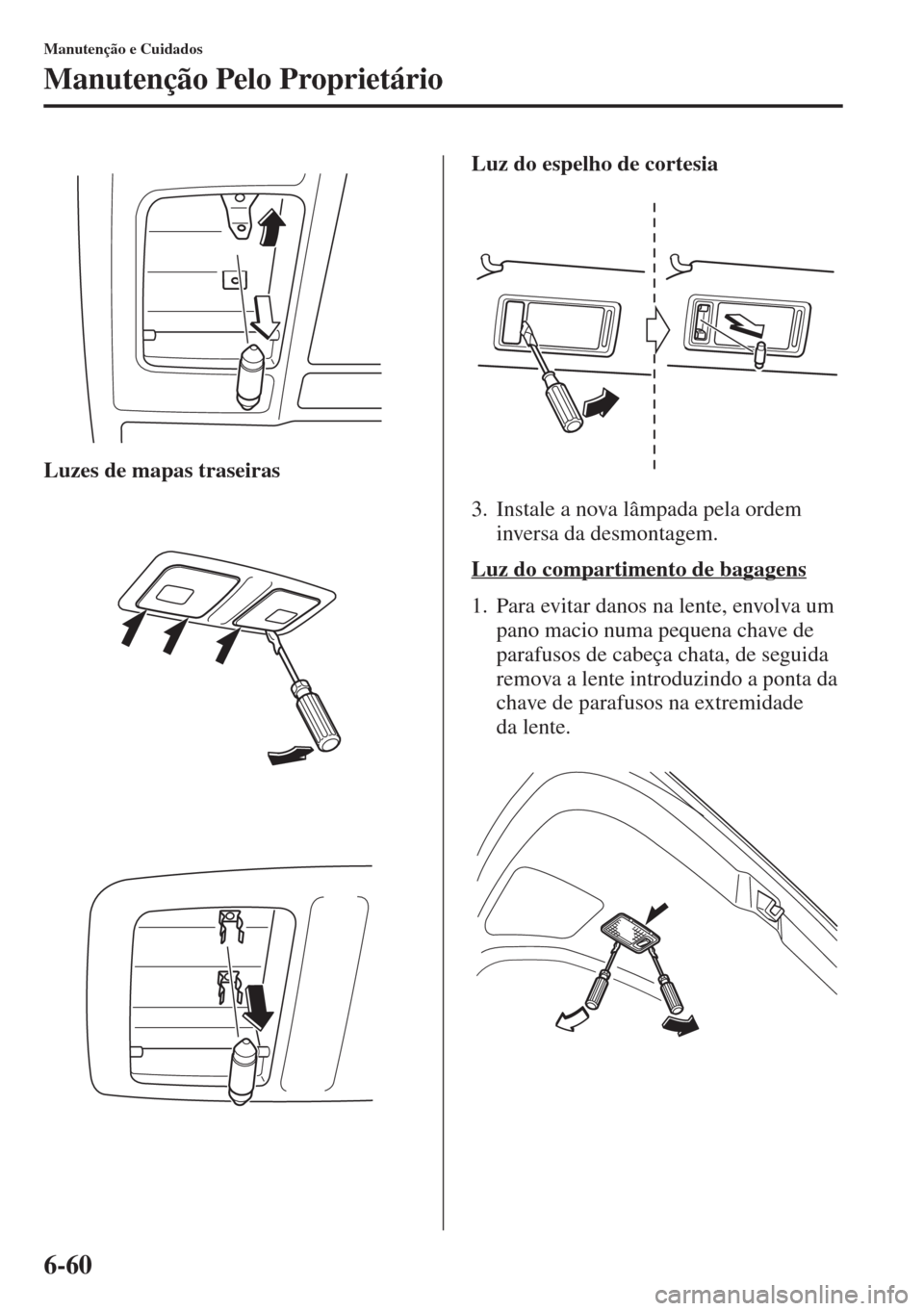

Luzes de mapas traseirasLuz do espelho de cortesia
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade
da lente.

6-61
Manutenção e Cuidados
Manutenção Pelo Proprietário

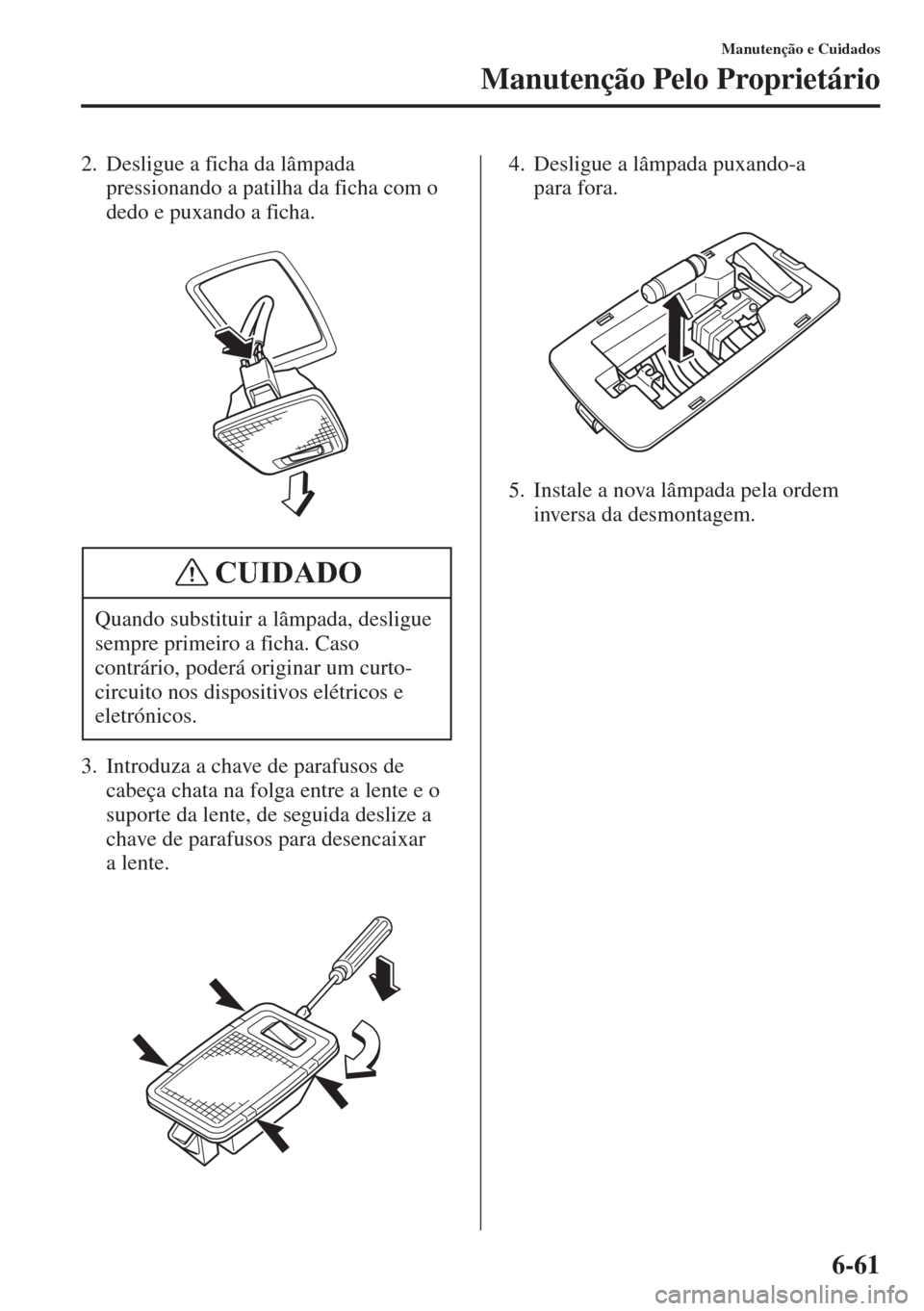

2. Desligue a ficha da lâmpada
pressionando a patilha da ficha com o
dedo e puxando a ficha.
3. Introduza a chave de parafusos de
cabeça chata na folga entre a lente e o
suporte da lente, de seguida deslize a
chave de parafusos para desencaixar
alente.4. Desligue a lâmpada puxando-a
para fora.
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Quando substituir a lâmpada, desligue
sempre primeiro a ficha. Caso
contrário, poderá originar um curto-
circuito nos dispositivos elétricos e
eletrónicos.
CUIDADO

6-62
Manutenção e Cuidados
Manutenção Pelo Proprietário
O sistema elétrico do seu veículo está
protegido por fusíveis.
Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá
fundido.
Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador
Autorizado Mazda.

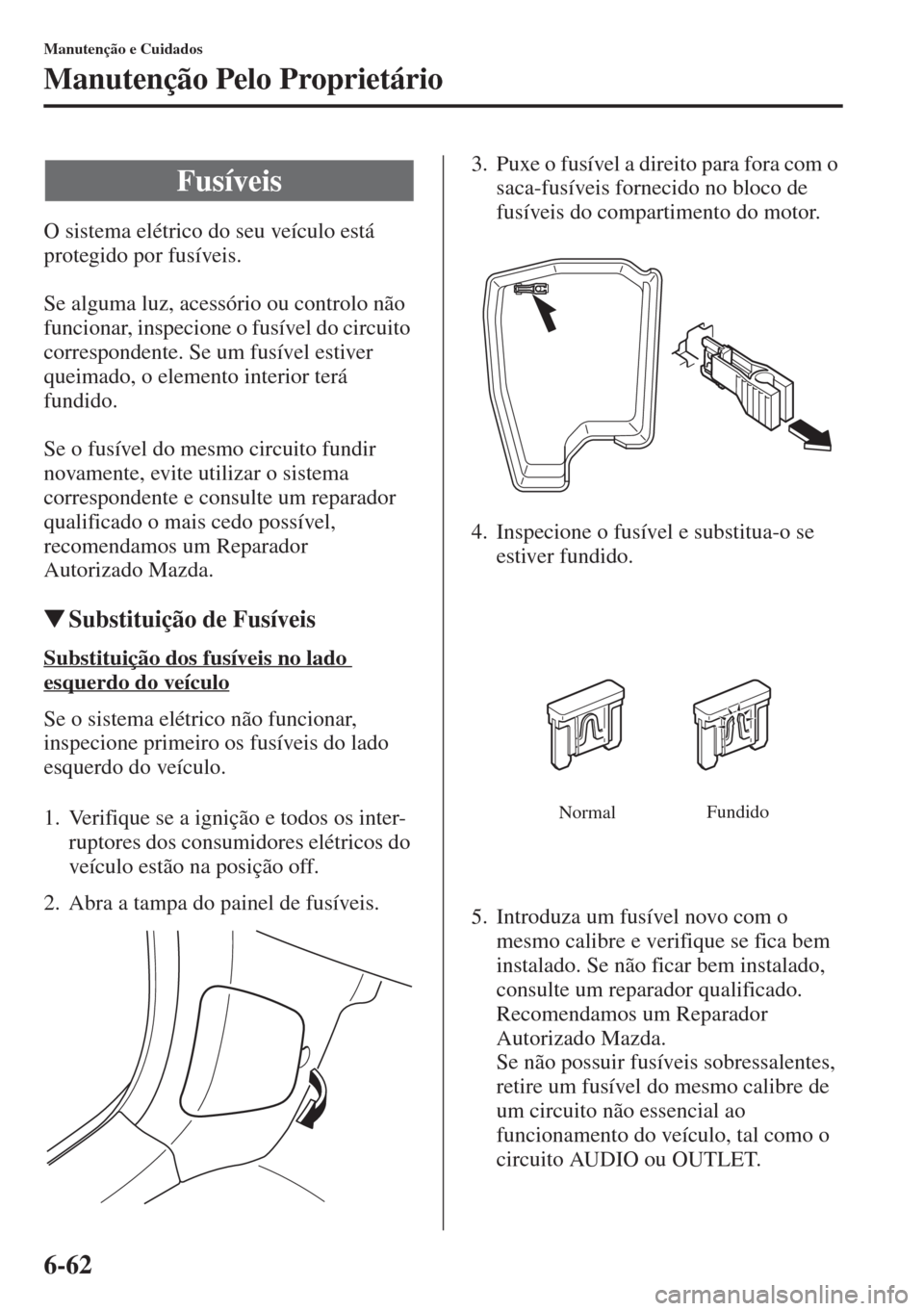

WSubstituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.
1. Verifique se a ignição e todos os inter-
ruptores dos consumidores elétricos do
veículo estão na posição off.
2. Abra a tampa do painel de fusíveis.3. Puxe o fusível a direito para fora com o
saca-fusíveis fornecido no bloco de
fusíveis do compartimento do motor.
4. Inspecione o fusível e substitua-o se
estiver fundido.
5. Introduza um fusível novo com o
mesmo calibre e verifique se fica bem
instalado. Se não ficar bem instalado,
consulte um reparador qualificado.
Recomendamos um Reparador
Autorizado Mazda.
Se não possuir fusíveis sobressalentes,
retire um fusível do mesmo calibre de
um circuito não essencial ao
funcionamento do veículo, tal como o
circuito AUDIO ou OUTLET.
Fusíveis
NormalFundido
