MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

4-23
Al volante
Quadro strumenti e display

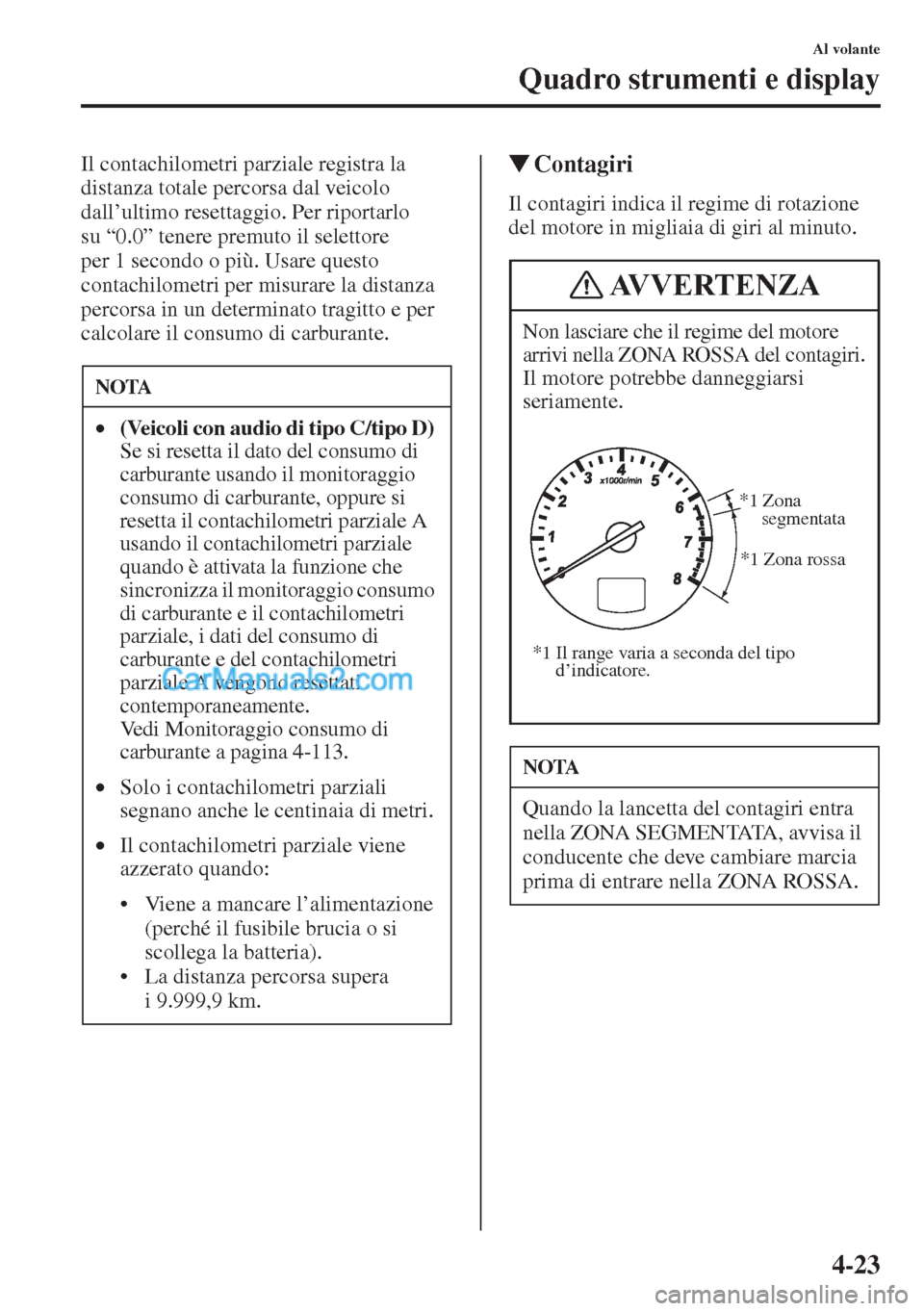

Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall’ultimo resettaggio. Per riportarlo
su “0.0” tenere premuto il selettore
per 1 secondo o più. Usare questo
contachilometri per misurare la distanza
percorsa in un determinato tragitto e per
calcolare il consumo di carburante.WContagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
NOTA
•(Veicoli con audio di tipo C/tipo D)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio consumo
di carburante e il contachilometri
parziale, i dati del consumo di
carburante e del contachilometri
parziale A vengono resettati
contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-113.
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
• Viene a mancare l’alimentazione
(perché il fusibile brucia o si
scollega la batteria).
• La distanza percorsa supera
i9.999,9km.
Non lasciare che il regime del motore
arrivi nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
AVVERTENZA
*1 Il range varia a seconda del tipo
d’indicatore.
*1 Zona
segmentata
*1 Zona rossa

4-24
Al volante
Quadro strumenti e display

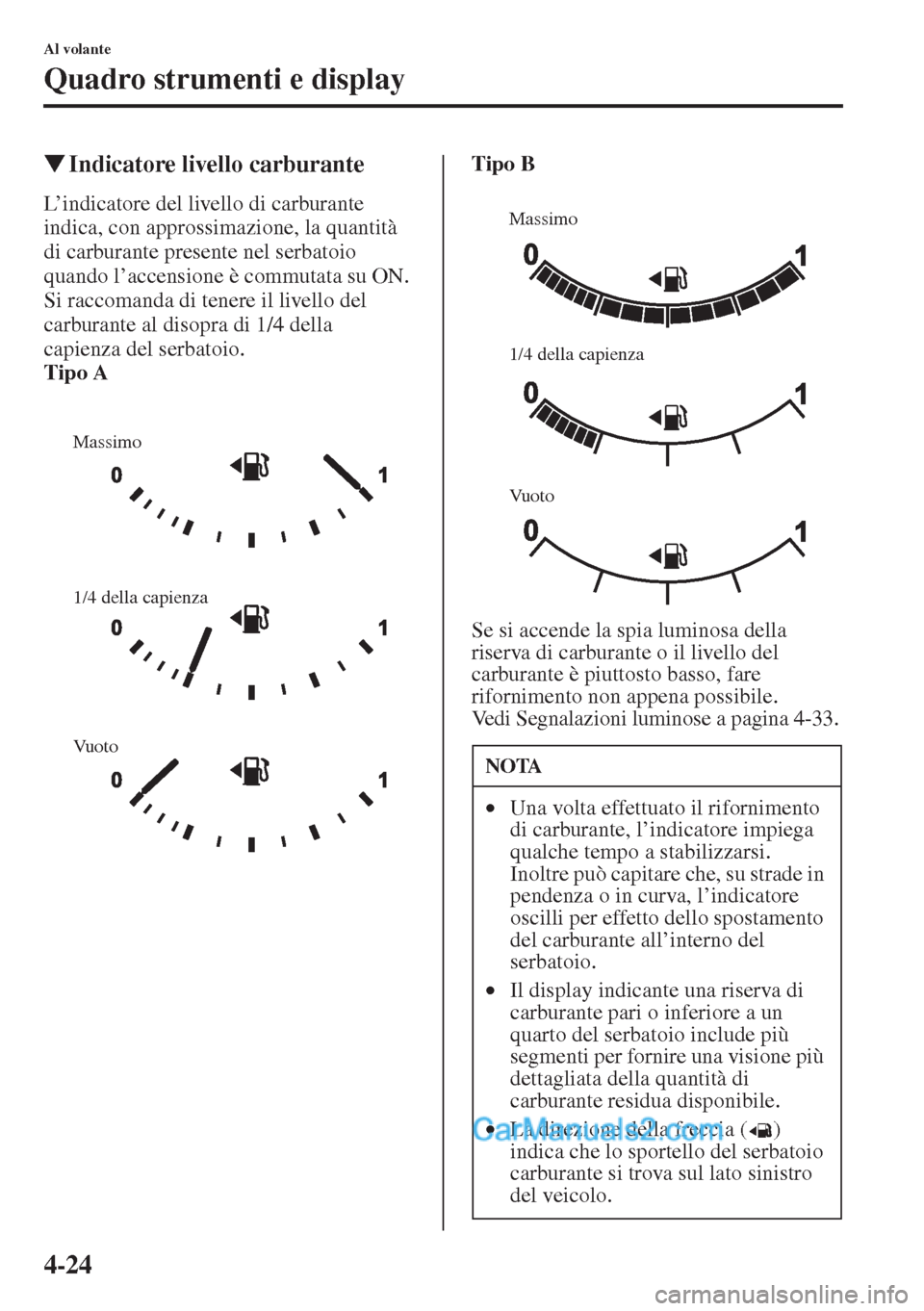

WIndicatore livello carburante
L’indicatore del livello di carburante
indica, con approssimazione, la quantità
di carburante presente nel serbatoio
quando l’accensione è commutata su ON.
Si raccomanda di tenere il livello del
carburante al disopra di 1/4 della
capienza del serbatoio.
Tipo ATipo B
Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Segnalazioni luminose a pagina 4-33.
Massimo
Vuoto 1/4 della capienza
NOTA
•Una volta effettuato il rifornimento
di carburante, l’indicatore impiega
qualche tempo a stabilizzarsi.
Inoltre può capitare che, su strade in
pendenza o in curva, l’indicatore
oscilli per effetto dello spostamento
del carburante all’interno del
serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un
quarto del serbatoio include più
segmenti per fornire una visione più
dettagliata della quantità di
carburante residua disponibile.
•La direzione della freccia ( )
indica che lo sportello del serbatoio
carburante si trova sul lato sinistro
del veicolo.
Massimo
Vuoto 1/4 della capienza

4-25
Al volante
Quadro strumenti e display

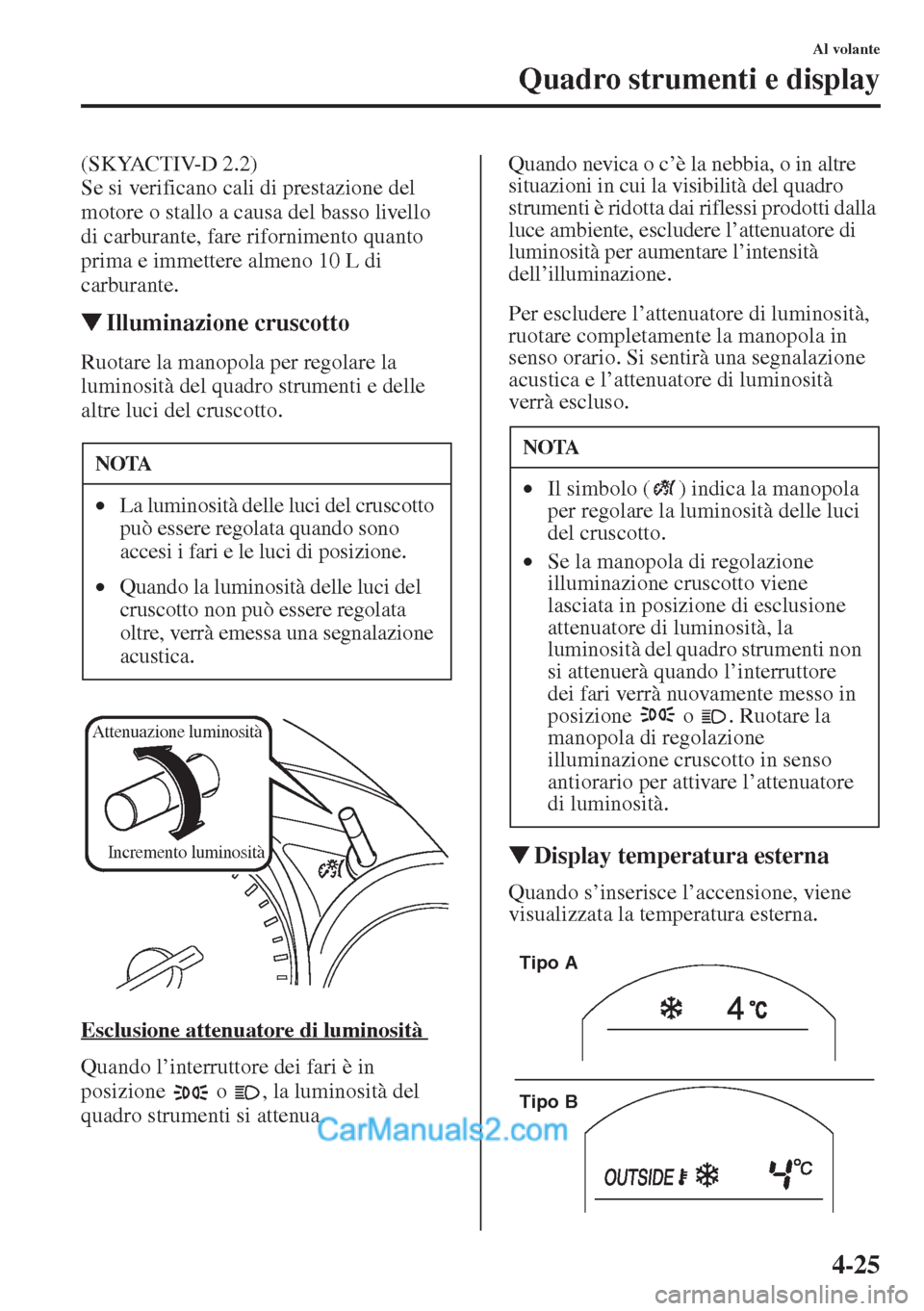

(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello
di carburante, fare rifornimento quanto
prima e immettere almeno 10 L di
carburante.
WIlluminazione cruscotto
Ruotare la manopola per regolare la
luminosità del quadro strumenti e delle
altre luci del cruscotto.
Esclusione attenuatore di luminosità
Quando l’interruttore dei fari è in
posizione o , la luminosità del
quadro strumenti si attenua.Quando nevica o c’è la nebbia, o in altre
situazioni in cui la visibilità del quadro
strumenti è ridotta dai riflessi prodotti dalla
luce ambiente, escludere l’attenuatore di
luminosità per aumentare l’intensità
dell’illuminazione.
Per escludere l’attenuatore di luminosità,
ruotare completamente la manopola in
senso orario. Si sentirà una segnalazione
acustica e l’attenuatore di luminosità
verrà escluso.
WDisplay temperatura esterna
Quando s’inserisce l’accensione, viene
visualizzata la temperatura esterna.
NOTA
•La luminosità delle luci del cruscotto
può essere regolata quando sono
accesi i fari e le luci di posizione.
•Quando la luminosità delle luci del
cruscotto non può essere regolata
oltre, verrà emessa una segnalazione
acustica.
Attenuazione luminosità
Incremento luminosità
NOTA
•Il simbolo ( ) indica la manopola
per regolare la luminosità delle luci
del cruscotto.
•Se la manopola di regolazione
illuminazione cruscotto viene
lasciata in posizione di esclusione
attenuatore di luminosità, la
luminosità del quadro strumenti non
si attenuerà quando l’interruttore
dei fari verrà nuovamente messo in
posizione o . Ruotare la
manopola di regolazione
illuminazione cruscotto in senso
antiorario per attivare l’attenuatore
di luminosità.
Tipo A
Tipo B

4-26
Al volante
Quadro strumenti e display

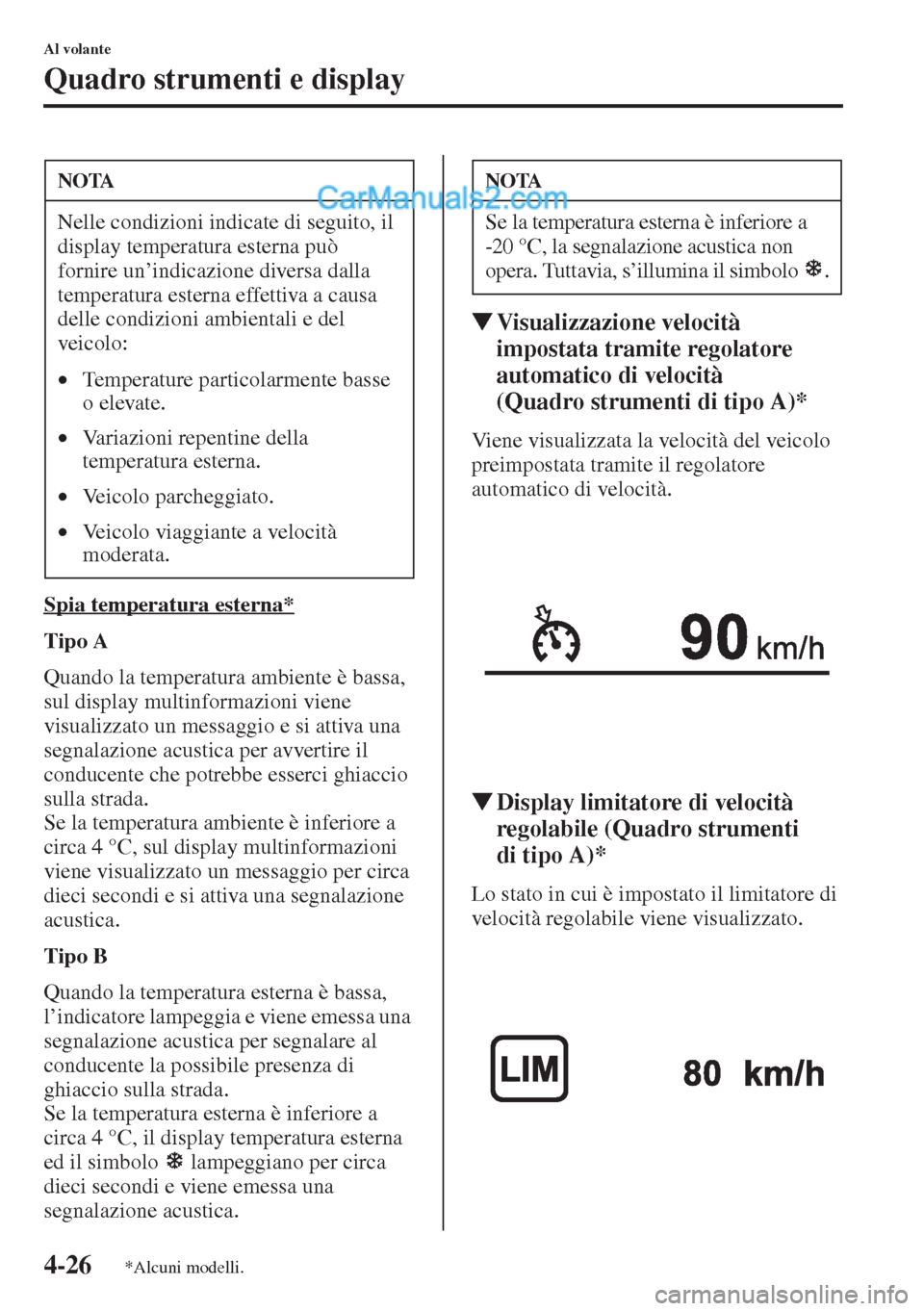

Spia temperatura esterna*
Tipo A
Quando la temperatura ambiente è bassa,
sul display multinformazioni viene
visualizzato un messaggio e si attiva una
segnalazione acustica per avvertire il
conducente che potrebbe esserci ghiaccio
sulla strada.
Se la temperatura ambiente è inferiore a
circa 4 °C, sul display multinformazioni
viene visualizzato un messaggio per circa
dieci secondi e si attiva una segnalazione
acustica.
Tipo B
Quando la temperatura esterna è bassa,
l’indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
WVisualizzazione velocità
impostata tramite regolatore
automatico di velocità
(Quadro strumenti di tipo A)*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.
WDisplay limitatore di velocità
regolabile (Quadro strumenti
di tipo A)*
Lo stato in cui è impostato il limitatore di
velocità regolabile viene visualizzato.
NOTA
Nelle condizioni indicate di seguito, il
display temperatura esterna può
fornire un’indicazione diversa dalla
temperatura esterna effettiva a causa
delle condizioni ambientali e del
veicolo:
•Temperature particolarmente basse
o elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
NOTA
Se la temperatura esterna è inferiore a
-20 °C, la segnalazione acustica non
opera. Tuttavia, s’illumina il simbolo .
*Alcuni modelli.

4-27
Al volante
Quadro strumenti e display
WMonitoraggio manutenzione
(Quadro strumenti di tipo A)
Attivando il Monitoraggio manutenzione
si possono visualizzare le scadenze delle
manutenzioni indicate di seguito.
•Manutenzione programmata
•Rotazione pneumatici
•Cambio olio
Per la modalità d’impostazione e le
indicazioni per il monitoraggio
manutenzione, vedi Monitoraggio
manutenzione.
Vedi Monitoraggio manutenzione a
pagina 6-19.
Il monitoraggio manutenzione visualizza
le informazioni quando l’accensione è
commutata su ON.
Visualizzazione messaggi
Quando il tempo o la distanza mancante
alla scadenza si avvicina a 0, viene
visualizzato un messaggio ogni qual
volta l’accensione viene commutata ON.
WComputer di viaggio e
interruttore INFO
Premendo la parte in alto o in basso
dell’interruttore INFO con l’accensione
commutata ON, si possono selezionare le
informazioni indicate di seguito.
•Autonomia residua approssimata con il
carburante rimasto
•Consumo di carburante medio
•Consumo di carburante corrente
•Velocità media veicolo
•Modo allarme superamento velocità*
•Visualizzazione sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia
(Visualizzazione LDWS) (Quadro
strumenti di tipo A)*
•Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
NOTA
Durante la marcia questa funzione non
è operativa.
Scadenza
manutenzione
programmata
NOTA
•Se viene premuto uno qualsiasi
degli interruttori INFO (pulsante in
alto , in basso , o INFO) mentre
è visualizzato un messaggio, questo
non verrà più visualizzato quando
l’accensione verrà commutata ON
la volta successiva.
•Dopo che il veicolo è stato
sottoposto a manutenzione per cui il
tempo o la distanza mancante alla
scadenza di manutenzione viene
resettato, il messaggio ricomparirà
(all’avviamento del motore) una
volta che il tempo o la distanza
mancante alla successiva scadenza
di manutenzione si avvicinerà a 0.
•Se ci sono più messaggi, questi
vengono visualizzati nel loro ordine.
•Se l’impostazione data ai Messaggi
è OFF, i messaggi non vengono
visualizzati.
*Alcuni modelli.

4-28
Al volante
Quadro strumenti e display

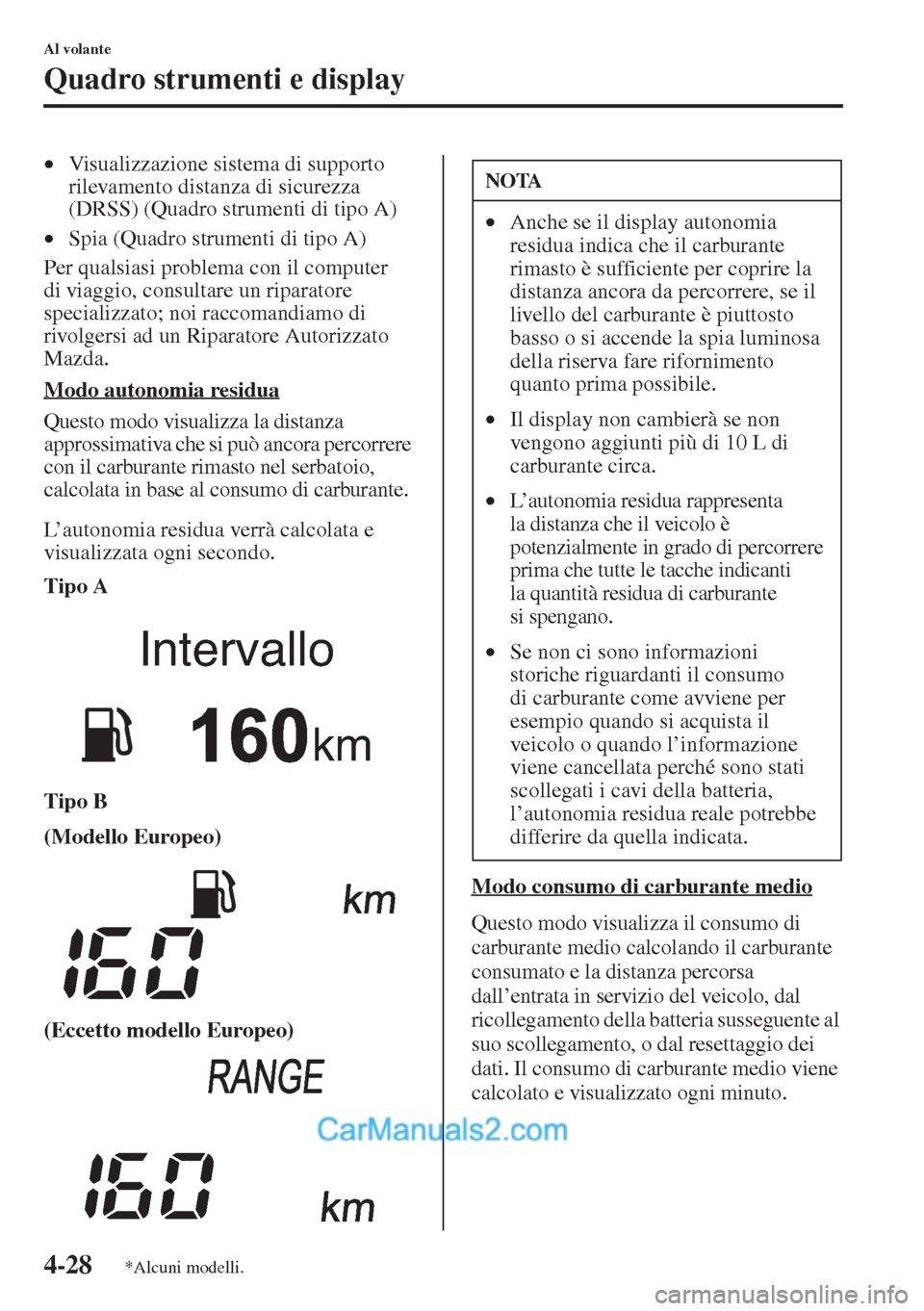

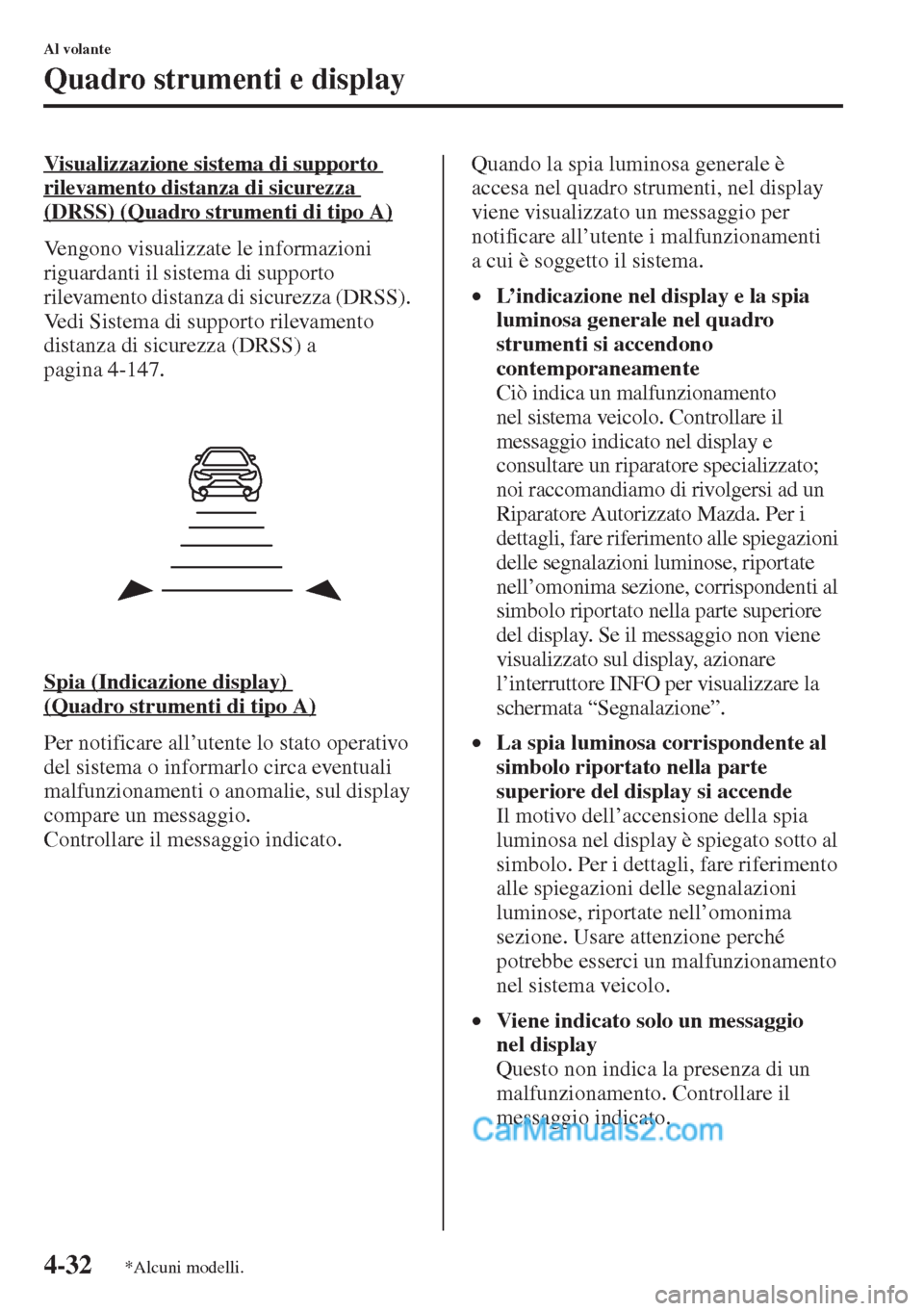

•Visualizzazione sistema di supporto
rilevamento distanza di sicurezza
(DRSS) (Quadro strumenti di tipo A)
•Spia (Quadro strumenti di tipo A)
Per qualsiasi problema con il computer
di viaggio, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Modo autonomia residua
Questo modo visualizza la distanza
approssimativa che si può ancora percorrere
con il carburante rimasto nel serbatoio,
calcolata in base al consumo di carburante.
L’autonomia residua verrà calcolata e
visualizzata ogni secondo.
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)Modo consumo di carburante medio
Questo modo visualizza il consumo di
carburante medio calcolando il carburante
consumato e la distanza percorsa
dall’entrata in servizio del veicolo, dal
ricollegamento della batteria susseguente al
suo scollegamento, o dal resettaggio dei
dati. Il consumo di carburante medio viene
calcolato e visualizzato ogni minuto.
Intervallo
km
NOTA
•Anche se il display autonomia
residua indica che il carburante
rimasto è sufficiente per coprire la
distanza ancora da percorrere, se il
livello del carburante è piuttosto
basso o si accende la spia luminosa
della riserva fare rifornimento
quanto prima possibile.
•Il display non cambierà se non
vengono aggiunti più di 10 L di
carburante circa.
•L’autonomia residua rappresenta
la distanza che il veicolo è
potenzialmente in grado di percorrere
prima che tutte le tacche indicanti
la quantità residua di carburante
si spengano.
•Se non ci sono informazioni
storiche riguardanti il consumo
di carburante come avviene per
esempio quando si acquista il
veicolo o quando l’informazione
viene cancellata perché sono stati
scollegati i cavi della batteria,
l’autonomia residua reale potrebbe
differire da quella indicata.
*Alcuni modelli.

4-29
Al volante
Quadro strumenti e display

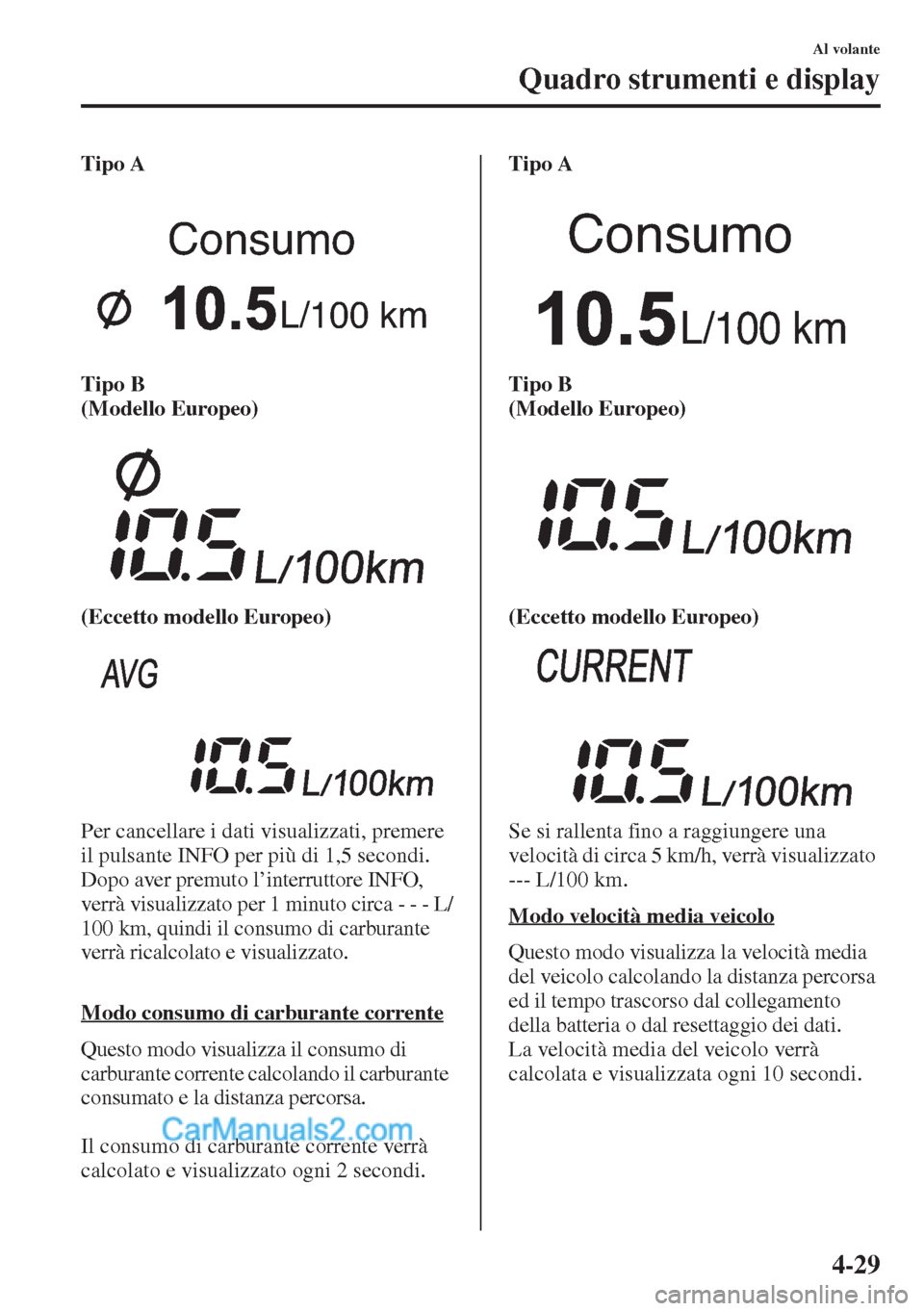

Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
il pulsante INFO per più di 1,5 secondi.
Dopo aver premuto l’interruttore INFO,
verrà visualizzato per 1 minuto circa - - - L/
100 km, quindi il consumo di carburante
verrà ricalcolato e visualizzato.
Modo consumo di carburante corrente
Questo modo visualizza il consumo di
carburante corrente calcolando il carburante
consumato e la distanza percorsa.
Il consumo di carburante corrente verrà
calcolato e visualizzato ogni 2 secondi.Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)
Se si rallenta fino a raggiungere una
velocità di circa 5 km/h, verrà visualizzato
--- L/100 km.
Modo velocità media veicolo
Questo modo visualizza la velocità media
del veicolo calcolando la distanza percorsa
ed il tempo trascorso dal collegamento
della batteria o dal resettaggio dei dati.
La velocità media del veicolo verrà
calcolata e visualizzata ogni 10 secondi.
Consumo
L/100 km
Consumo
L/100 km

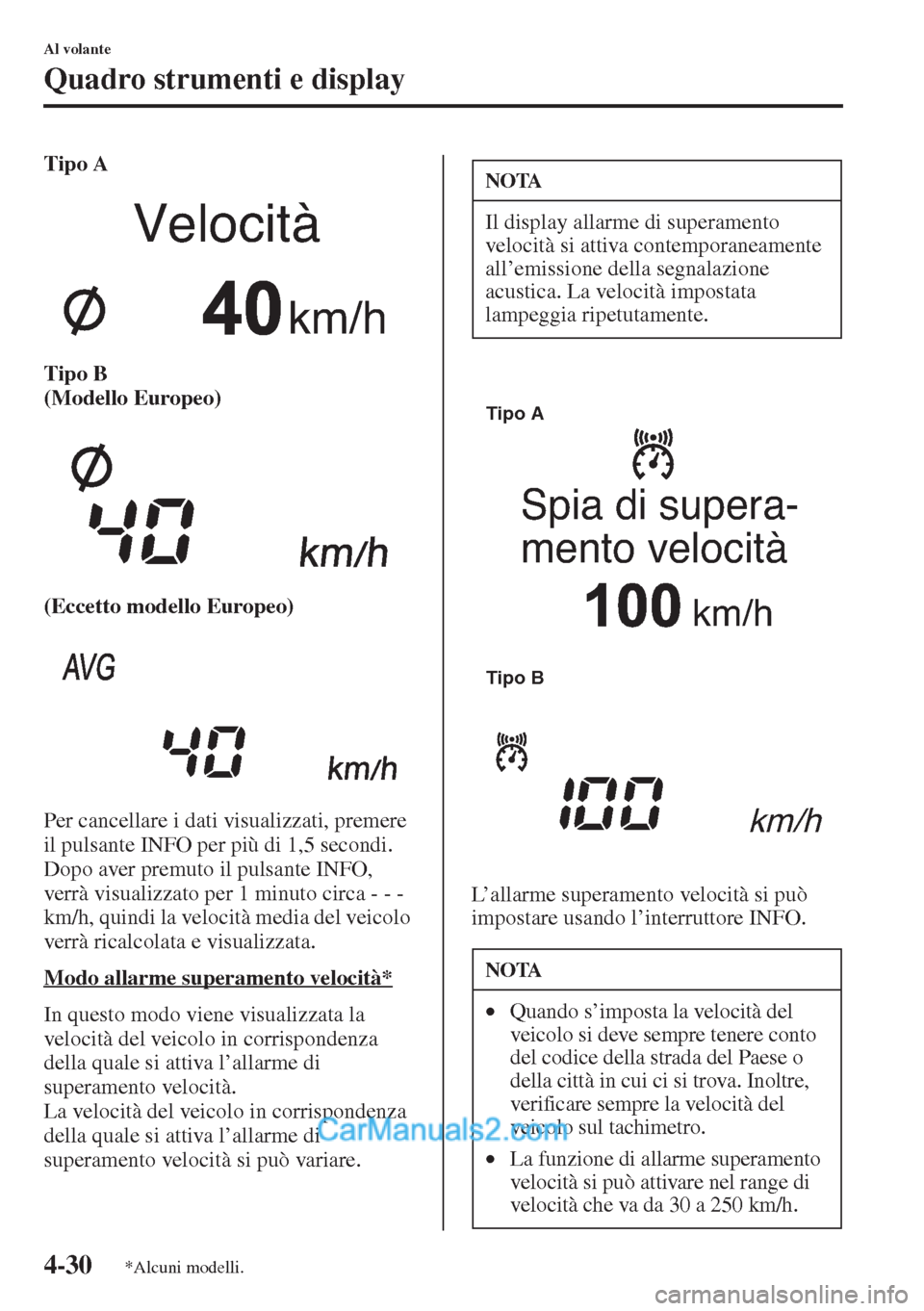

4-30
Al volante
Quadro strumenti e display
Tipo A
Tipo B
(Modello Europeo)
(Eccetto modello Europeo)
Per cancellare i dati visualizzati, premere
il pulsante INFO per più di 1,5 secondi.
Dopo aver premuto il pulsante INFO,
verrà visualizzato per 1 minuto circa - - -
km/h, quindi la velocità media del veicolo
verrà ricalcolata e visualizzata.
Modo allarme superamento velocità*
In questo modo viene visualizzata la
velocità del veicolo in corrispondenza
della quale si attiva l’allarme di
superamento velocità.
La velocità del veicolo in corrispondenza
della quale si attiva l’allarme di
superamento velocità si può variare.L’allarme superamento velocità si può
impostare usando l’interruttore INFO.
Velocità
km/h
NOTA
Il display allarme di superamento
velocità si attiva contemporaneamente
all’emissione della segnalazione
acustica. La velocità impostata
lampeggia ripetutamente.
NOTA
•Quando s’imposta la velocità del
veicolo si deve sempre tenere conto
del codice della strada del Paese o
della città in cui ci si trova. Inoltre,
verificare sempre la velocità del
veicolo sul tachimetro.
•La funzione di allarme superamento
velocità si può attivare nel range di
velocità che va da 30 a 250 km/h.
km/h
km/h
Spia di supera-
mento velocità
Tipo A
Tipo B
*Alcuni modelli.

4-31
Al volante
Quadro strumenti e display
L’allarme superamento velocità si può
impostare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare ON e premere
l’interruttore INFO.
3. Impostare la velocità del veicolo
premendo il pulsante INFO in alto
o in basso, quindi premere il pulsante
INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in basso
dell’interruttore INFO per selezionare
la velocità del veicolo desiderata.
3. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo si
accende.
L’allarme superamento velocità si può
annullare procedendo come segue.
Tipo A
1. Premere l’interruttore INFO sullo
schermo allarme superamento velocità.
2. Selezionare OFF e premere
l’interruttore INFO.
Tipo B
1. Premere il pulsante INFO per più di
1,5 secondi. La velocità del veicolo
lampeggia.
2. Premere la parte in alto o in basso
dell’interruttore INFO per selezionare
- - - km/h.
3. Premere il pulsante INFO per più di
1,5 secondi. Si accende - - -.Visualizzazione sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia
(Visualizzazione LDWS)
(Quadro strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il sistema assistente
mantenimento corsia/sistema di
segnalazione cambio corsia (LDWS).
Vedi Sistema assistente mantenimento
corsia a pagina 4-168.
Vedi Sistema di segnalazione cambio
corsia (LDWS) a pagina 4-135.
Visualizzazione regolatore di velocità
con sensore radar Mazda (MRCC)
(Quadro strumenti di tipo A)*
Vengono visualizzate le informazioni
riguardanti il regolatore di velocità con
sensore radar Mazda (MRCC).
Vedi Regolatore di velocità con sensore
radar Mazda (MRCC) a pagina 4-158.
*Alcuni modelli.

4-32
Al volante
Quadro strumenti e display
Visualizzazione sistema di supporto
rilevamento distanza di sicurezza
(DRSS) (Quadro strumenti di tipo A)
Vengono visualizzate le informazioni
riguardanti il sistema di supporto
rilevamento distanza di sicurezza (DRSS).
Vedi Sistema di supporto rilevamento
distanza di sicurezza (DRSS) a
pagina 4-147.
Spia (Indicazione display)
(Quadro strumenti di tipo A)
Per notificare all’utente lo stato operativo
del sistema o informarlo circa eventuali
malfunzionamenti o anomalie, sul display
compare un messaggio.
Controllare il messaggio indicato.Quando la spia luminosa generale è
accesa nel quadro strumenti, nel display
viene visualizzato un messaggio per
notificare all’utente i malfunzionamenti
a cui è soggetto il sistema.
•L’indicazione nel display e la spia
luminosa generale nel quadro
strumenti si accendono
contemporaneamente
Ciò indica un malfunzionamento
nel sistema veicolo. Controllare il
messaggio indicato nel display e
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Per i
dettagli, fare riferimento alle spiegazioni
delle segnalazioni luminose, riportate
nell’omonima sezione, corrispondenti al
simbolo riportato nella parte superiore
del display. Se il messaggio non viene
visualizzato sul display, azionare
l’interruttore INFO per visualizzare la
schermata “Segnalazione”.
•La spia luminosa corrispondente al
simbolo riportato nella parte
superiore del display si accende
Il motivo dell’accensione della spia
luminosa nel display è spiegato sotto al
simbolo. Per i dettagli, fare riferimento
alle spiegazioni delle segnalazioni
luminose, riportate nell’omonima
sezione. Usare attenzione perché
potrebbe esserci un malfunzionamento
nel sistema veicolo.
•Viene indicato solo un messaggio
nel display
Questo non indica la presenza di un
malfunzionamento. Controllare il
messaggio indicato.
*Alcuni modelli.
