MAZDA MODEL CX-5 2015 Manuale del proprietario (in Italian)

4-63
Al volante
Quadro strumenti e display

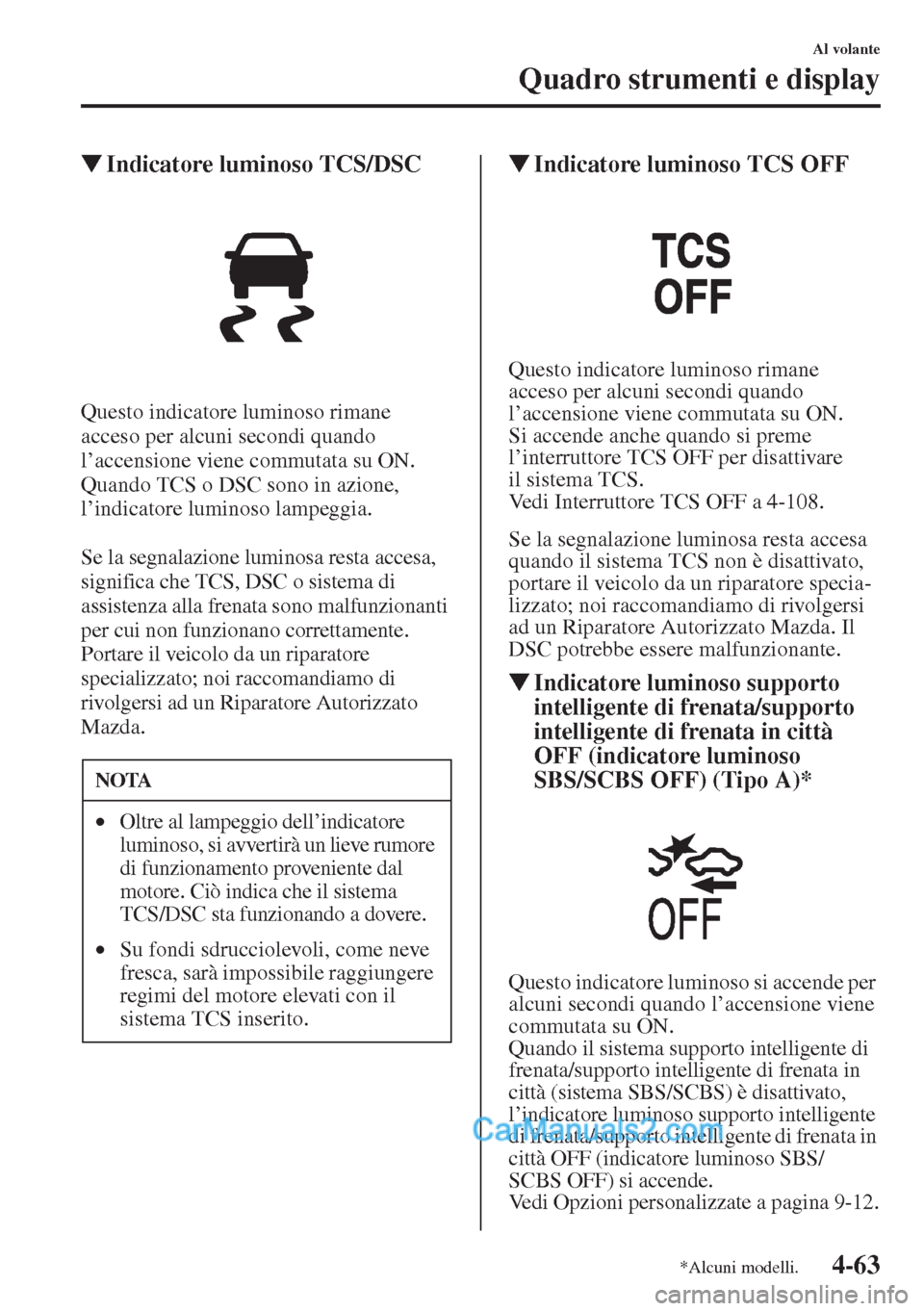

WIndicatore luminoso TCS/DSC
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
Quando TCS o DSC sono in azione,
l’indicatore luminoso lampeggia.
Se la segnalazione luminosa resta accesa,
significa che TCS, DSC o sistema di
assistenza alla frenata sono malfunzionanti
per cui non funzionano correttamente.
Portare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso TCS OFF
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
Si accende anche quando si preme
l’interruttore TCS OFF per disattivare
il sistema TCS.
Vedi Interruttore TCS OFF a 4-108.
Se la segnalazione luminosa resta accesa
quando il sistema TCS non è disattivato,
portare il veicolo da un riparatore specia-
lizzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda. Il
DSC potrebbe essere malfunzionante.
WIndicatore luminoso supporto
intelligente di frenata/supporto
intelligente di frenata in città
OFF (indicatore luminoso
SBS/SCBS OFF) (Tipo A)*
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
Quando il sistema supporto intelligente di
frenata/supporto intelligente di frenata in
città (sistema SBS/SCBS) è disattivato,
l’indicatore luminoso supporto intelligente
di frenata/supporto intelligente di frenata in
città OFF (indicatore luminoso SBS/
SCBS OFF) si accende.
Vedi Opzioni personalizzate a pagina9-12.
NOTA
•Oltre al lampeggio dell’indicatore
luminoso, si avvertirà un lieve rumore
di funzionamento proveniente dal
motore. Ciò indica che il sistema
TCS/DSC sta funzionando a dovere.
•Su fondi sdrucciolevoli, come neve
fresca, sarà impossibile raggiungere
regimi del motore elevati con il
sistema TCS inserito.
*Alcuni modelli.

4-64
Al volante
Quadro strumenti e display
WSpia indicazione supporto
intelligente di frenata in città
(spia indicazione SCBS) (Tipo A)*
L’indicazione viene visualizzata nel
display multinformazioni mentre è
operante il freno SCBS o l’assistente di
frenata (assistente di frenata SCBS).
WIndicazione i-ELOOP (Tipo A)*
Se il motore viene avviato dopo che
il veicolo è rimasto fermo per un
lungo periodo di tempo, sul display
potrebbe essere visualizzato il messaggio
“i-ELOOP in carica”. Lasciare il motore
al regime minimo e attendere fino a
quando il messaggio non scompare.
WIndicatore luminoso temperatura
refrigerante motore bassa (Blu)
L’indicatore luminoso si accende quando
la temperatura refrigerante motore è
bassa e si spegne una volta che il motore
si è scaldato.
Se l’indicatore luminoso di temperatura
refrigerante motore bassa resta acceso dopo
che il motore si è scaldato sufficientemente,
significa che il sensore di temperatura è
malfunzionante. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicazione posizione cambio
La posizione del selettore viene indicata
quando l’accensione è commutata su ON.NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene emessa
una segnalazione acustica. Se si sterza
il volante mentre è visualizzato il
messaggio, lo sterzo risulterà più duro
del normale, ma questo non è un
sintomo anomalo. Arrestare il veicolo
in un luogo sicuro tenendo il motore in
funzione e non tentare di sterzare il
volante. Il funzionamento dello sterzo
tornerà normale una volta che il
messaggio non è più visualizzato.
i-ELOOP
NOTA
(Alcuni modelli)
Se si esegue una delle azioni indicate
di seguito, la posizione del selettore
viene visualizzata per 5 minuti anche
se il commutatore di avviamento è in
posizione diversa da ON.
•L’accensione viene commutata OFF.
•La porta del conducente viene aperta.
*Alcuni modelli.

4-65
Al volante
Quadro strumenti e display

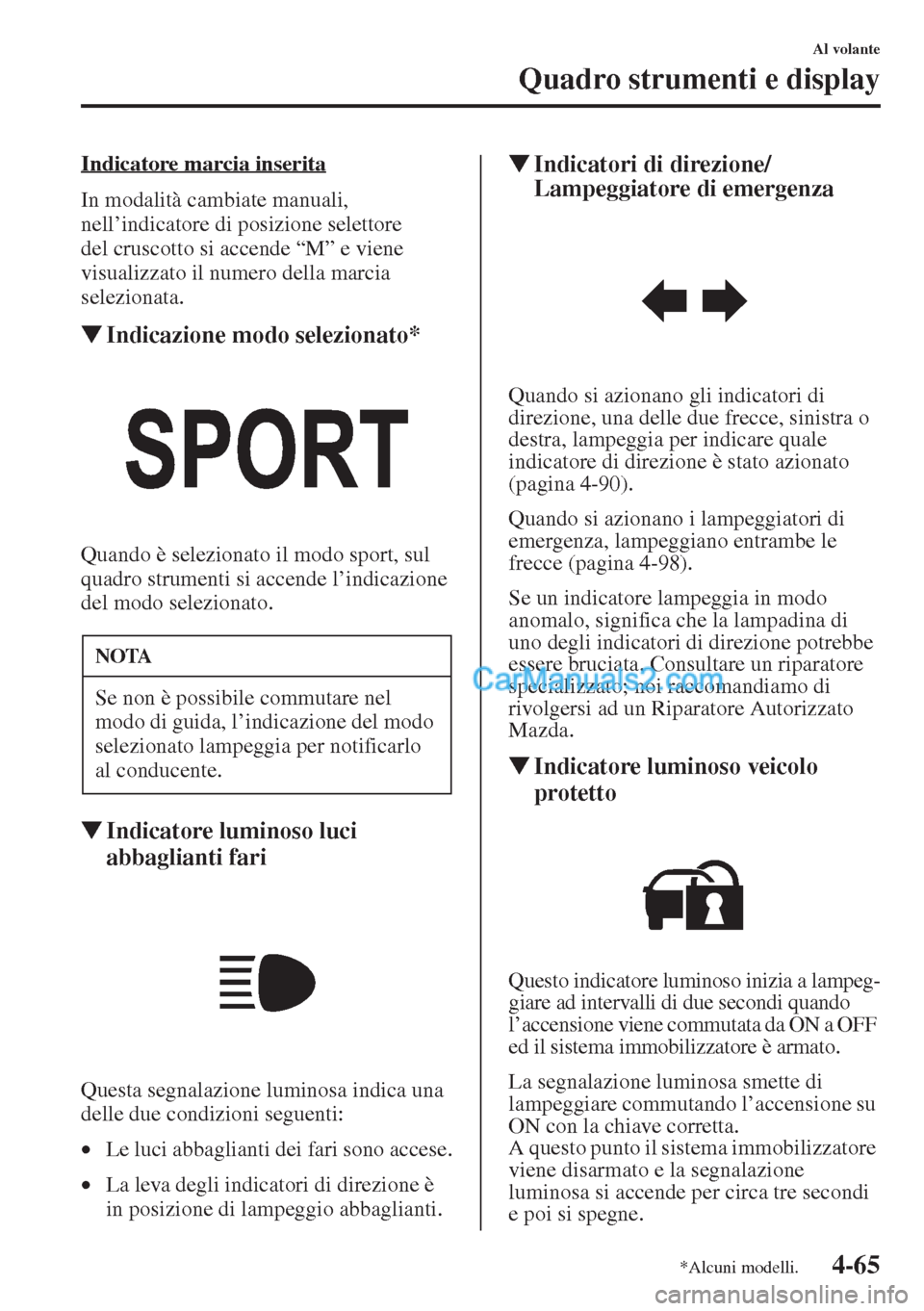

Indicatore marcia inserita
In modalità cambiate manuali,
nell’indicatore di posizione selettore
del cruscotto si accende “M” e viene
visualizzato il numero della marcia
selezionata.
WIndicazione modo selezionato*
Quando è selezionato il modo sport, sul
quadro strumenti si accende l’indicazione
del modo selezionato.
WIndicatore luminoso luci
abbaglianti fari
Questa segnalazione luminosa indica una
delle due condizioni seguenti:
•Le luci abbaglianti dei fari sono accese.
•La leva degli indicatori di direzione è
in posizione di lampeggio abbaglianti.
WIndicatori di direzione/
Lampeggiatore di emergenza
Quando si azionano gli indicatori di
direzione, una delle due frecce, sinistra o
destra, lampeggia per indicare quale
indicatore di direzione è stato azionato
(pagina 4-90).
Quando si azionano i lampeggiatori di
emergenza, lampeggiano entrambe le
frecce (pagina 4-98).
Se un indicatore lampeggia in modo
anomalo, significa che la lampadina di
uno degli indicatori di direzione potrebbe
essere bruciata. Consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso veicolo
protetto
Questo indicatore luminoso inizia a lampeg-
giare ad intervalli di due secondi quando
l’accensione viene commutata da ON a OFF
ed il sistema immobilizzatore è armato.
La segnalazione luminosa smette di
lampeggiare commutando l’accensione su
ON con la chiave corretta.
A questo punto il sistema immobilizzatore
viene disarmato e la segnalazione
luminosa si accende per circa tre secondi
e poi si spegne.
NOTA
Se non è possibile commutare nel
modo di guida, l’indicazione del modo
selezionato lampeggia per notificarlo
al conducente.
*Alcuni modelli.

4-66
Al volante
Quadro strumenti e display
Se il motore non va in moto usando la
corretta chiave e l’indicatore luminoso di
veicolo protetto resta acceso o lampeggia,
significa che il sistema è malfunzionante.
Rivolgersi ad un Riparatore Autorizzato
Mazda.
WSpia luminosa (Ambra)/
Indicatore luminoso (Verde)
regolatore di velocità con sensore
radar Mazda (MRCC) (Tipo A)*
Spia luminosa (Ambra) regolatore
di velocità con sensore radar
Mazda (MRCC)
Acceso
La spia luminosa si accende quando
l’accensione viene commutata su ON
e si spegne dopo qualche secondo.
La spia luminosa si accende se si verifica
un malfunzionamento nel sistema
regolatore di velocità con sensore radar
Mazda (sistema MRCC) mentre il
suddetto sistema è attivato. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Indicatore luminoso (Verde) regolatore
di velocità con sensore radar Mazda
(sistema MRCC)
Acceso
Si accende quando viene impostata la
velocità attraverso il sistema regolatore di
velocità con sensore radar Mazda
(sistema MRCC).
WIndicatore luminoso principale
regolatore automatico di velocità
(Ambra)/Indicatore luminoso
regolatore automatico di velocità
inserito (Verde)*
L’indicatore luminoso ha due colori.
Indicatore luminoso principale regolatore
automatico di velocità (ambra)
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
L’indicatore luminoso si illumina di
colore ambra quando il regolatore
automatico di velocità è attivato.
Indicatore luminoso regolatore
automatico di velocità inserito (verde)
L’indicatore luminoso si accende di luce
verde quando viene impostata la
regolazione automatica della velocità.
*Alcuni modelli.

4-67
Al volante
Quadro strumenti e display
WIndicazione/Indicatore luminoso
monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF)*
Tipo A
L’indicazione monitoraggio punto cieco OFF
(indicazione BSM OFF) si accende quando si
preme l’interruttore monitoraggio punto cieco
(interruttore BSM) per disattivare i sistemi
monitoraggio punto cieco (BSM) e avviso
traffico posteriore in uscita da parcheggio
(RCTA).
Se l’indicazione rimane visualizzata anche se
è stato azionato l’interruttore monitoraggio
punto cieco (interruttore BSM), essa indica
che c’è un problema nel sistema.
Far controllare il veicolo da un riparatore spe-
cializzato; noi raccomandiamo di rivolgersi ad
un Riparatore Autorizzato Mazda
.
Tipo B
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
L’indicatore luminoso monitoraggio punto
cieco OFF (indicatore luminoso BSM OFF) si
accende quando si preme l’interruttore moni-
toraggio punto cieco (interruttore BSM) per
disattivare i sistemi monitoraggio punto cieco
(BSM) e avviso traffico posteriore in uscita da
parcheggio (RCTA).
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto un
problema. Far controllare il veicolo da un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
•La segnalazione luminosa non si
accende quando l’accensione viene
commutata ON.
•Rimane accesa anche se l’interruttore
monitoraggio punto cieco (interruttore
BSM) è stato commutato OFF.
•Si accende durante la guida.
WIndicatore luminoso luci accese
Questo indicatore luminoso si accende
quando sono accese le luci esterne e
l’illuminazione del cruscotto.
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema d’illuminazione. Consultare un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
Se si percorrono strade poco trafficate
per cui i veicoli che i sensori radar
devono rilevare sono rari, il sistema
potrebbe andare in pausa [l’indica-
zione/indicatore luminoso monitorag-
gio punto cieco OFF (indicazione/
indicatore luminoso BSM OFF) nel
quadro strumenti si accende]. Tuttavia
tutto ciò è normale.
*Alcuni modelli.

4-68
Al volante
Quadro strumenti e display

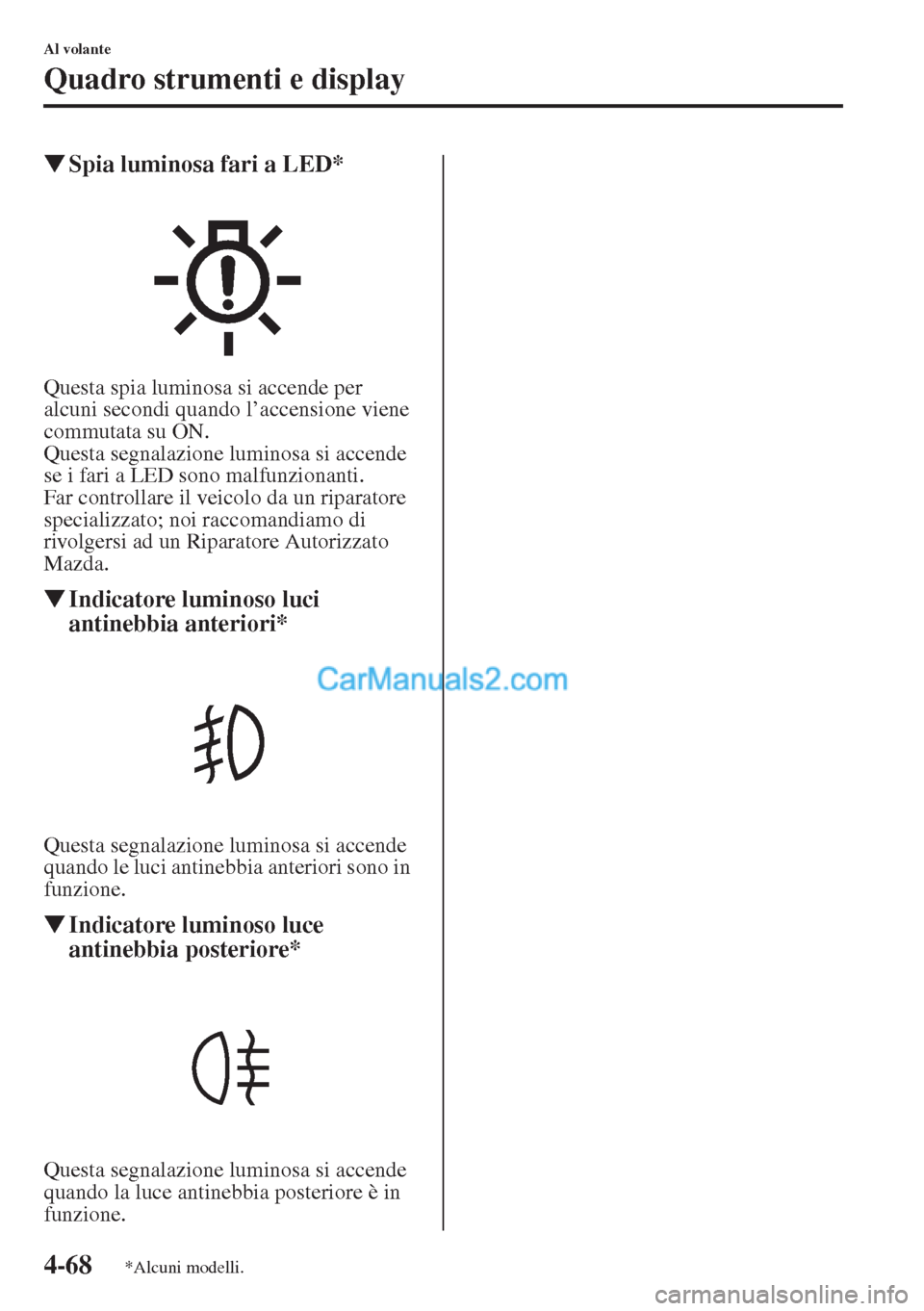

WSpia luminosa fari a LED*
Questa spia luminosa si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
Questa segnalazione luminosa si accende
se i fari a LED sono malfunzionanti.
Far controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
WIndicatore luminoso luci
antinebbia anteriori*
Questa segnalazione luminosa si accende
quando le luci antinebbia anteriori sono in
funzione.
WIndicatore luminoso luce
antinebbia posteriore*
Questa segnalazione luminosa si accende
quando la luce antinebbia posteriore è in
funzione.
*Alcuni modelli.

4-69
Al volante
Cambio

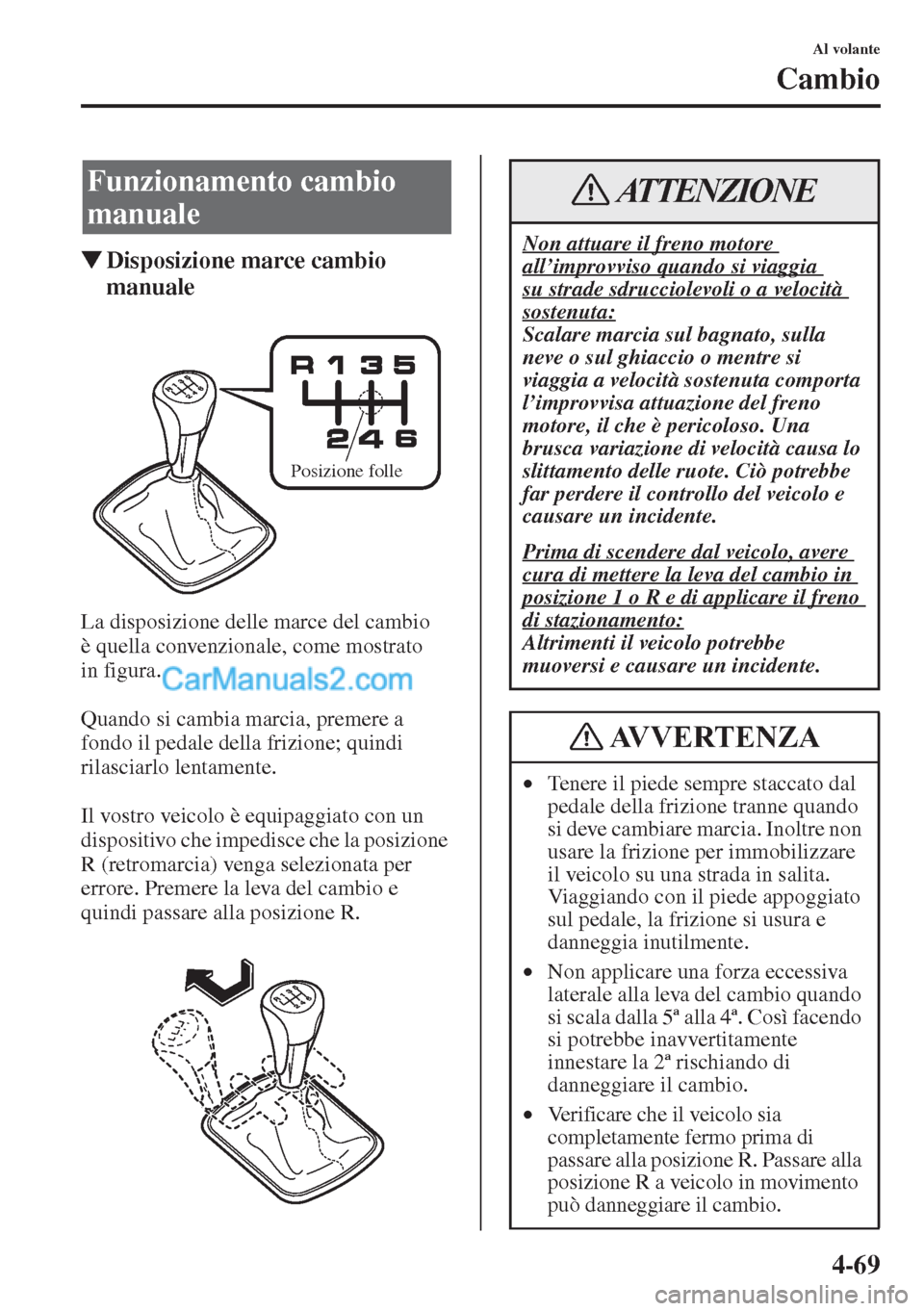

WDisposizione marce cambio
manuale
La disposizione delle marce del cambio
è quella convenzionale, come mostrato
in figura.
Quando si cambia marcia, premere a
fondo il pedale della frizione; quindi
rilasciarlo lentamente.
Il vostro veicolo è equipaggiato con un
dispositivo che impedisce che la posizione
R (retromarcia) venga selezionata per
errore. Premere la leva del cambio e
quindi passare alla posizione R.
Funzionamento cambio
manuale
Posizione folle
Non attuare il freno motore
all’improvviso quando si viaggia
su strade sdrucciolevoli o a velocità
sostenuta:
Scalare marcia sul bagnato, sulla
neve o sul ghiaccio o mentre si
viaggia a velocità sostenuta comporta
l’improvvisa attuazione del freno
motore, il che è pericoloso. Una
brusca variazione di velocità causa lo
slittamento delle ruote. Ciò potrebbe
far perdere il controllo del veicolo e
causare un incidente.
Prima di scendere dal veicolo, avere
cura di mettere la leva del cambio in
posizione 1 o R e di applicare il freno
di stazionamento:
Altrimenti il veicolo potrebbe
muoversi e causare un incidente.
•Tenere il piede sempre staccato dal
pedale della frizione tranne quando
si deve cambiare marcia. Inoltre non
usare la frizione per immobilizzare
il veicolo su una strada in salita.
Viaggiando con il piede appoggiato
sul pedale, la frizione si usura e
danneggia inutilmente.
•Non applicare una forza eccessiva
laterale alla leva del cambio quando
si scala dalla 5ª alla 4ª. Così facendo
si potrebbe inavvertitamente
innestare la 2ª rischiando di
danneggiare il cambio.
•Verificare che il veicolo sia
completamente fermo prima di
passare alla posizione R. Passare alla
posizione R a veicolo in movimento
può danneggiare il cambio.
ATTENZIONE
AVVERTENZA

4-70
Al volante
Cambio

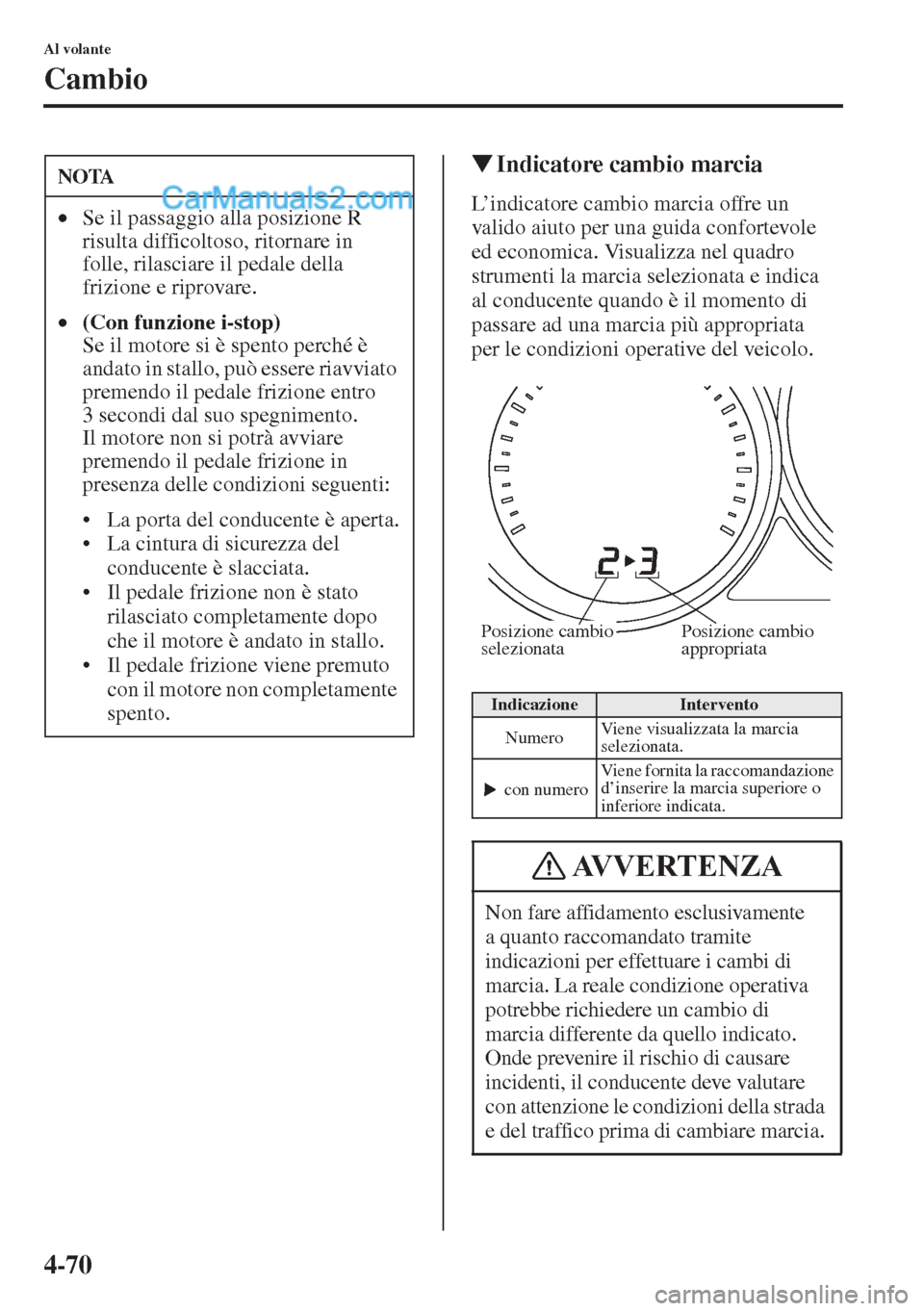

WIndicatore cambio marcia
L’indicatore cambio marcia offre un
valido aiuto per una guida confortevole
ed economica. Visualizza nel quadro
strumenti la marcia selezionata e indica
al conducente quando è il momento di
passare ad una marcia più appropriata
per le condizioni operative del veicolo.
NOTA
•Se il passaggio alla posizione R
risulta difficoltoso, ritornare in
folle, rilasciare il pedale della
frizione e riprovare.
•(Con funzione i-stop)
Se il motore si è spento perché è
andato in stallo, può essere riavviato
premendo il pedale frizione entro
3 secondi dal suo spegnimento.
Il motore non si potrà avviare
premendo il pedale frizione in
presenza delle condizioni seguenti:
• La porta del conducente è aperta.
• La cintura di sicurezza del
conducente è slacciata.
• Il pedale frizione non è stato
rilasciato completamente dopo
che il motore è andato in stallo.
• Il pedale frizione viene premuto
con il motore non completamente
spento.
IndicazioneIntervento
NumeroViene visualizzata la marcia
selezionata.
con numeroViene fornita la raccomandazione
d’inserire la marcia superiore o
inferiore indicata.
Non fare affidamento esclusivamente
a quanto raccomandato tramite
indicazioni per effettuare i cambi di
marcia. La reale condizione operativa
potrebbe richiedere un cambio di
marcia differente da quello indicato.
Onde prevenire il rischio di causare
incidenti, il conducente deve valutare
con attenzione le condizioni della strada
e del traffico prima di cambiare marcia.
Posizione cambio
selezionataPosizione cambio
appropriata
AVVERTENZA

4-71
Al volante
Cambio

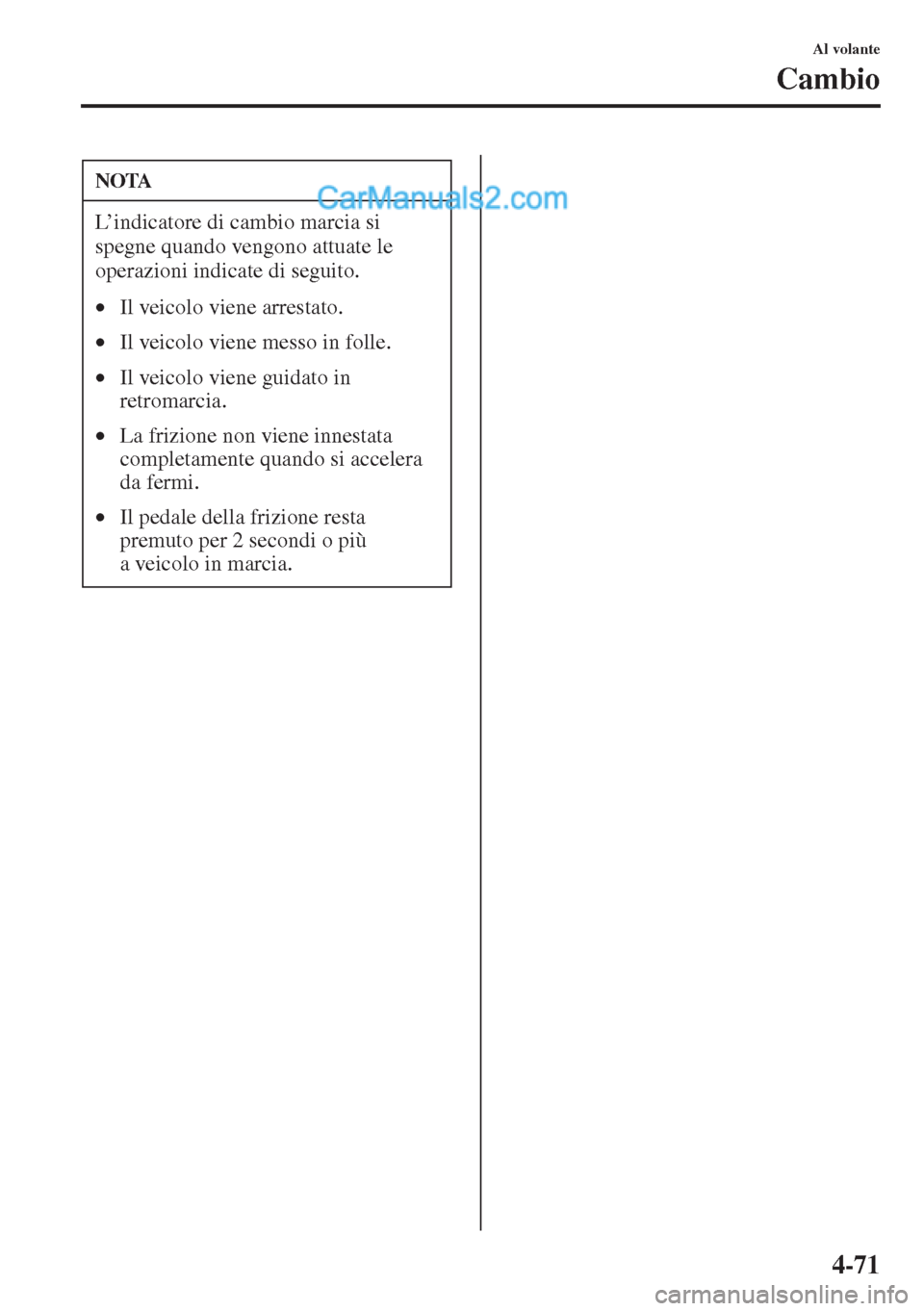

NOTA
L’indicatore di cambio marcia si
spegne quando vengono attuate le
operazioni indicate di seguito.
•Il veicolo viene arrestato.
•Il veicolo viene messo in folle.
•Il veicolo viene guidato in
retromarcia.
•La frizione non viene innestata
completamente quando si accelera
da fermi.
•Il pedale della frizione resta
premuto per 2 secondi o più
a veicolo in marcia.

4-72
Al volante
Cambio

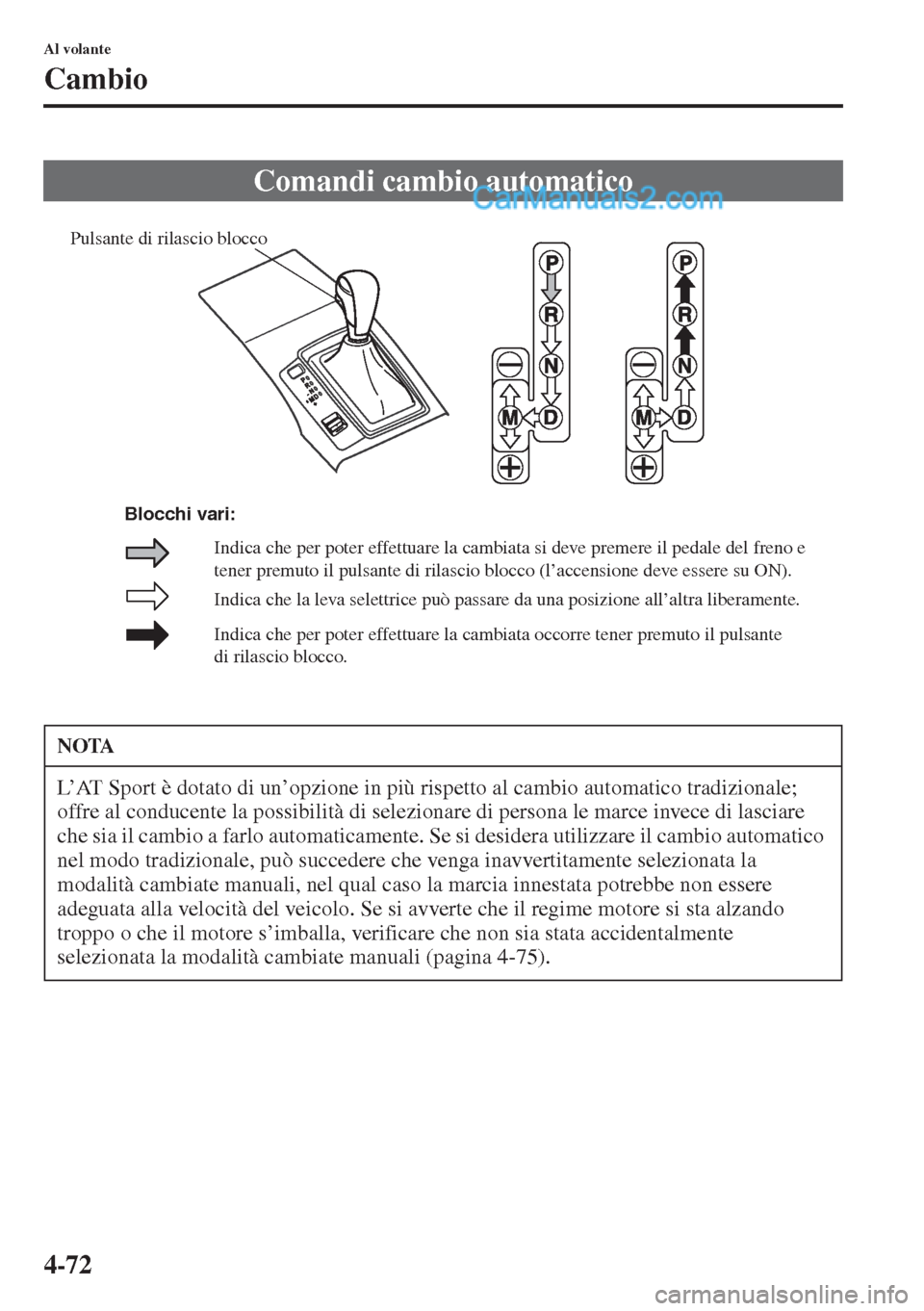

Comandi cambio automatico
NOTA
L’AT Sport è dotato di un’opzione in più rispetto al cambio automatico tradizionale;
offre al conducente la possibilità di selezionare di persona le marce invece di lasciare
che sia il cambio a farlo automaticamente. Se si desidera utilizzare il cambio automatico
nel modo tradizionale, può succedere che venga inavvertitamente selezionata la
modalità cambiate manuali, nel qual caso la marcia innestata potrebbe non essere
adeguata alla velocità del veicolo. Se si avverte che il regime motore si sta alzando
troppo o che il motore s’imballa, verificare che non sia stata accidentalmente
selezionata la modalità cambiate manuali (pagina 4-75).
Indica che la leva selettrice può passare da una posizione all’altra liberamente.
Indica che per poter effettuare la cambiata occorre tener premuto il pulsante
di rilascio blocco.
Indica che per poter effettuare la cambiata si deve premere il pedale del freno e
tener premuto il pulsante di rilascio blocco (l
’accensione deve essere su ON).
Blocchi vari: Pulsante di rilascio blocco
