MAZDA MODEL CX-5 2017 Manual do proprietário (in Portuguese)

Banco Traseiro
▼Divis

AV I S O

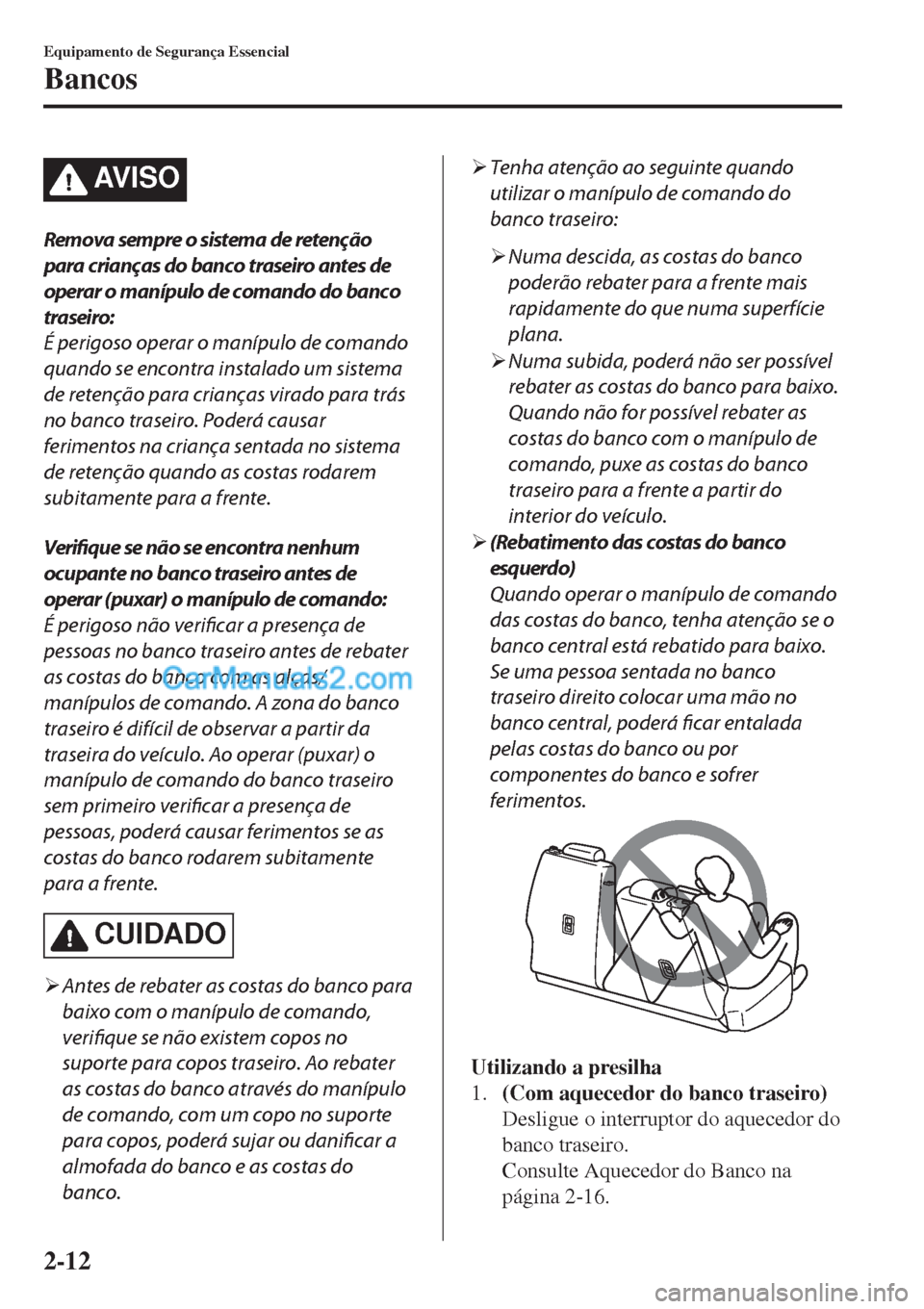

Remova sempre o sistema de retenção
para crianças do banco traseiro antes de
operar o manípulo de comando do banco
traseiro:
É perigoso operar o manípulo de comando
quando se encontra instalado um sistema
de retenção para crianças virado para trás
no banco traseiro. Poderá causar
ferimentos na criança sentada no sistema
de retenção quando as costas rodarem
subitamente para a frente.
Verifique se não se encontra nenhum
ocupante no banco traseiro antes de
operar (puxar) o manípulo de comando:
É perigoso não verificar a presença de
pessoas no banco traseiro antes de rebater
as costas do banco com as alças/
manípulos de comando. A zona do banco
traseiro é difícil de observar a partir da
traseira do veículo. Ao operar (puxar) o
manípulo de comando do banco traseiro
sem primeiro verificar a presença de
pessoas, poderá causar ferimentos se as
costas do banco rodarem subitamente
para a frente.
CUIDADO
¾Antes de rebater as costas do banco para
baixo com o manípulo de comando,
verifique se não existem copos no
suporte para copos traseiro. Ao rebater
as costas do banco através do manípulo
de comando, com um copo no suporte
para copos, poderá sujar ou
danificar a
almofada do banco e as costas do
banco.
¾Tenha atenção ao seguinte quando
utilizar o manípulo de comando do
banco traseiro:
¾Numa descida, as costas do banco
poderão rebater para a frente mais
rapidamente do que numa superfície
plana.
¾Numa subida, poderá não ser possível
rebater as costas do banco para baixo.
Quando não for possível rebater as
costas do banco com o manípulo de
comando, puxe as costas do banco
traseiro para a frente a partir do
interior do veículo.
¾(Rebatimento das costas do banco
esquerdo)
Quando operar o manípulo de comando
das costas do banco, tenha atenção se o
banco central está rebatido para baixo.
Se uma pessoa sentada no banco
traseiro direito colocar uma mão no
banco central, poderá ficar entalada
pelas costas do banco ou por
componentes do banco e sofrer
ferimentos.
Utilizando a presilha
1.(Com aquecedor do banco traseiro)
Desligue o interruptor do aquecedor do
banco traseiro.
Consulte Aquecedor do Banco na
página 2-16.
Equipamento de Segurança Essencial
Bancos
2-12

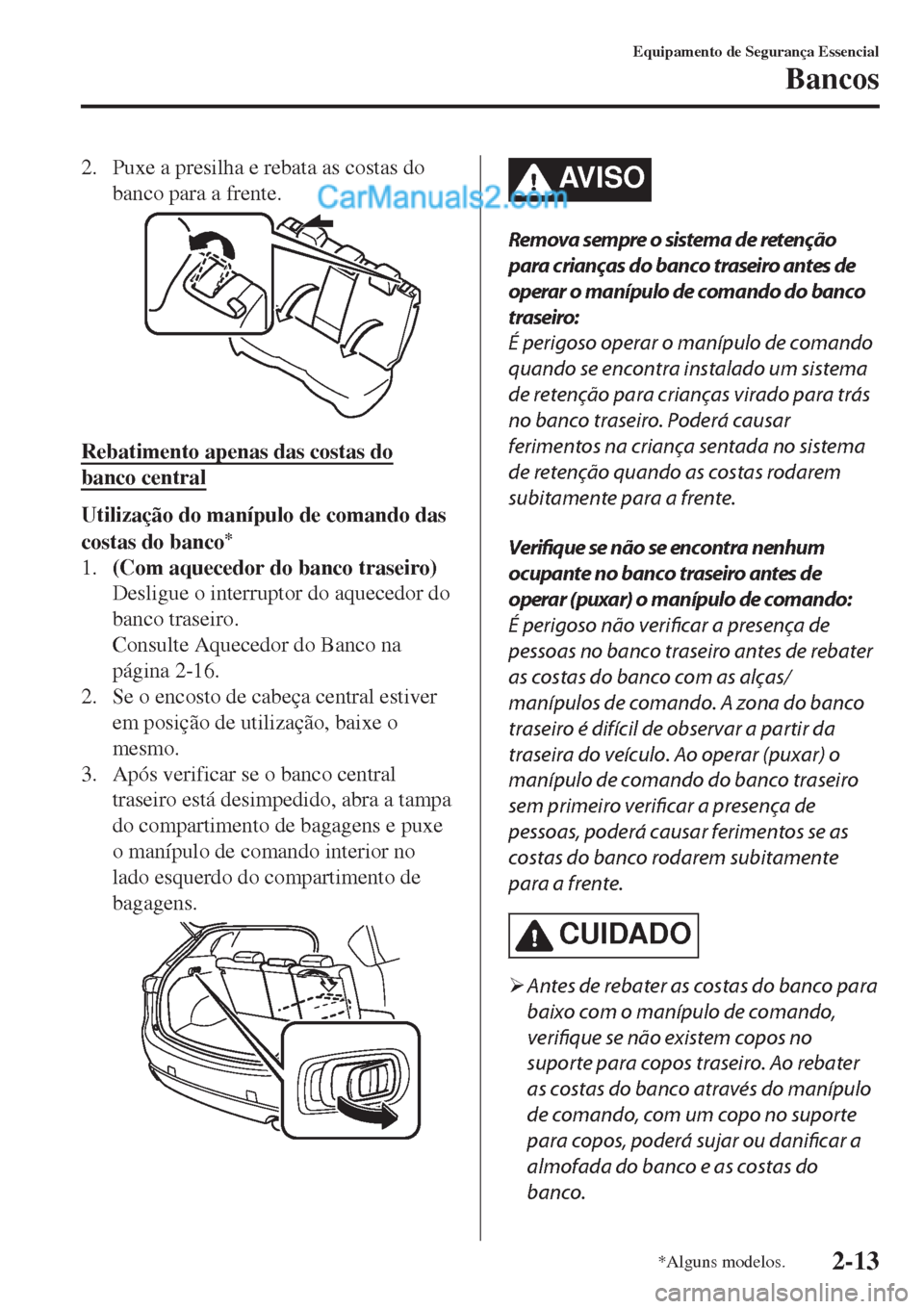

2. Puxe a presilha e rebata as costas do
banco para a frente.
Rebatimento apenas das costas do
banco central
Utilização do manípulo de comando das
costas do banco
*
1.(Com aquecedor do banco traseiro)
Desligue o interruptor do aquecedor do
banco traseiro.
Consulte Aquecedor do Banco na
página 2-16.
2. Se o encosto de cabeça central estiver
em posição de utilização, baixe o
mesmo.
3. Após verificar se o banco central
traseiro está desimpedido, abra a tampa
do compartimento de bagagens e puxe
o manípulo de comando interior no
lado esquerdo do compartimento de
bagagens.
AV I S O
Remova sempre o sistema de retenção
para crianças do banco traseiro antes de
operar o manípulo de comando do banco
traseiro:
É perigoso operar o manípulo de comando
quando se encontra instalado um sistema
de retenção para crianças virado para trás
no banco traseiro. Poderá causar
ferimentos na criança sentada no sistema
de retenção quando as costas rodarem
subitamente para a frente.
Verifique se não se encontra nenhum
ocupante no banco traseiro antes de
operar (puxar) o manípulo de comando:
É perigoso não verificar a presença de
pessoas no banco traseiro antes de rebater
as costas do banco com as alças/
manípulos de comando. A zona do banco
traseiro é difícil de observar a partir da
traseira do veículo. Ao operar (puxar) o
manípulo de comando do banco traseiro
sem primeiro verificar a presença de
pessoas, poderá causar ferimentos se as
costas do banco rodarem subitamente
para a frente.
CUIDADO
¾Antes de rebater as costas do banco para
baixo com o manípulo de comando,
verifique se não existem copos no
suporte para copos traseiro. Ao rebater
as costas do banco através do manípulo
de comando, com um copo no suporte
para copos, poderá sujar ou
danificar a
almofada do banco e as costas do
banco.
Equipamento de Segurança Essencial
Bancos
*Alguns modelos.2-13

¾Tenha atenção ao seguinte quando
utilizar o manípulo de comando do
banco traseiro:
¾Numa descida, as costas do banco
poderão rebater para a frente mais
rapidamente do que numa superfície
plana.
¾Numa subida, poderá não ser possível
rebater as costas do banco para baixo.
Quando não for possível rebater as
costas do banco com o manípulo de
comando, puxe as costas do banco
traseiro para a frente a partir do
interior do veículo.
Utilização da alça
1.(Com aquecedor do banco traseiro)
Desligue o interruptor do aquecedor do
banco traseiro.
Consulte Aquecedor do Banco na
página 2-16.
2. Se o encosto de cabeça central estiver
em posição de utilização, baixe o
mesmo.
3. Puxe a alça na traseira das costas do
banco para rebater as costas do banco
para a frente.Para colocar na posição original
AV I S O
Certifique-se sempre se os cintos de
segurança estão em condições de serem
utilizados:
É perigoso deixar um cinto de segurança
entalado nas costas do banco. Em caso de
colisão ou travagem súbita, o cinto de
segurança não poderá permitir uma
proteção adequada.
Quando recolocar as costas do banco na
sua posição original, certifique-se que
ficam trancadas corretamente e que a
indicação vermelha não está visível:
Se a indicação vermelha estiver visível,
significa que as costas do banco não estão
trancadas. Se o veículo for conduzido sem
as costas do banco trancadas, estas
poderão rebater subitamente para baixo e
causar um acidente.
Posição de
bloqueio
Posição de
desbloqueio
Indicador vermelho
Equipamento de Segurança Essencial
Bancos
2-14

1. Verifique se o cinto de segurança passa
através da guia do cinto de segurança.
Guia do cinto
de segurança
2. Pressione as costas do banco traseiro e
fixe as mesmas no lugar. Quando
recolocar as costas do banco na
posição original, certifique-se que
ficam trancadas.
▼▼Regulação do Banco Traseiro
AV I S O
Após ajustar as costas do banco, tente
movê-las ligeiramente para a frente e para
trás para verificar se ficaram trancadas
corretamente e verifique se a indicação
vermelha não está visível:
Se a indicação vermelha estiver visível,
significa que as costas do banco não estão
trancadas. Se o veículo for conduzido com
as costas do banco destrancadas, poderão
mover-se inesperadamente e a postura do
corpo do ocupante poderá ficar instável e
resultar num acidente.

Posição de
bloqueio
Posição de
desbloqueio
Indicador vermelho
CUIDADO
Quando ajustar as costas do banco, apoie
sempre as mesmas com a mão. Se não
segurar as costas do banco com a mão,
poderão mover-se subitamente e causar
ferimentos.
NOTA
Quando ajustar as costas do banco
esquerdo, as costas do banco central
também serão movidas ao mesmo tempo.
Equipamento de Segurança Essencial
Bancos
2-15

As costas esquerda e direita do banco
traseiro podem ser ajustadas
separadamente.
Incline as costas do banco com a alavanca
puxada para cima.▼▼Aquecedor do Banco*
Os bancos traseiros possuem aquecimento
elétrico. O interruptor da ignição deve
estar na posição ON.
Para operar o aquecedor do banco,
pressione o interruptor do aquecedor do
banco com a ignição na posição ON. As
luzes indicadoras ligam para indicar que o
aquecedor do banco está a operar. O modo
comuta conforme indicado, de cada vez
que o interruptor do aquecedor do banco é
pressionado.
Quando utilizar o aquecedor do banco,
incline o apoio de braços para a frente.
Consulte Apoio de Braços na
página 2-18.
OFF
Alto
Inter-
médio
Baixo
Equipamento de Segurança Essencial
Bancos
2-16*Alguns modelos.

AV I S O
Tenha atenção quando utilizar o
aquecedor de banco:
O aquecedor poderá aquecer demasiado
para certas pessoas, conforme indicado a
seguir, e pode causar uma queimadura a
baixa temperatura.
¾Crianças, crianças pequenas, pessoas
idosas e pessoas com limitações físicas
¾Pessoas com pele sensível
¾Pessoas extremamente fatigadas
¾Pessoas embriagadas
¾Pessoas sob medicação
Não utilize o aquecedor de banco quando
tiver algum objeto retentor de humidade
por cima do banco como, por exemplo,
uma almofada:
O banco poderá aquecer excessivamente e
causar uma queimadura de baixa
temperatura.
Não utilize o aquecedor de banco mesmo
quando pretender dormir um pouco no
veículo:
O banco poderá aquecer excessivamente e
causar uma queimadura de baixa
temperatura.
Não coloque objetos pesados com
projeções pontiagudas no banco nem
introduza agulhas nem pinos no mesmo:
Caso contrário poderá causar o
aquecimento excessivo do banco
resultando em ferimentos de pequena
gravidade.
CUIDADO
¾Antes de rebater as costas do banco
traseiro, certifique-se de que o
interruptor do aquecedor do banco
traseiro está desligado. Se as costas do
banco traseiro forem rebatidas
enquanto o aquecedor do banco traseiro
estiver em funcionamento, este poderá
aquecer excessivamente o banco e
danificar a superfície do mesmo.
¾Não utilize solventes orgânicos para
limpar o banco. Poderá danificar a
superfície do banco e o aquecedor.
NOTA
•Utilize o aquecedor do banco apenas
quando o motor estiver ligado. Deixar o
aquecedor do banco ligado durante
longos períodos de tempo com o motor
desligado poderá causar a descarga da
bateria.
•Se o motor for desligado enquanto os
aquecedores dos bancos estiverem em
funcionamento e, em seguida, a ignição
for ligada, os aquecedores dos bancos
não ligarão automaticamente. Além
disso, o funcionamento do aquecedor do
banco para automaticamente após os
aquecedores dos bancos terem
funcionado durante cerca de
90 minutos.
Para ligar novamente o aquecedor do
banco, pressione o interruptor.
•A temperatura do aquecedor do banco
não poderá ser ajustada além das
posições Alto, Intermédio e Baixo pois o
aquecedor do banco é controlado por
um termóstato.
Equipamento de Segurança Essencial
Bancos
2-17

▼Apoio de Braços*
O apoio de braços no centro do banco
traseiro pode ser utilizado (quando não se
encontra nenhum passageiro sentado no
banco central traseiro) ou embutido nas
costas do banco traseiro.

AV I S O
Nunca coloque as suas mãos e dedos à
volta das peças móveis do banco e apoio
de braços:
A colocação das suas mãos e dedos à volta
das peças móveis do banco e apoio de
braços é perigoso na medida em que
podem
ficar feridos.
Encostos de Cabeça
O seu veículo está equipado com encostos
de cabeça em todos os bancos laterais e
banco traseiro central. Os encostos de
cabeça têm a função de proteger o
condutor e os passageiros de ferimentos
no pescoço.
AV I S O
Conduza sempre com os encostos de
cabeça montados e certifique-se que estão
corretamente ajustados. Adicionalmente,
levante sempre os encostos de cabeça em
todos os bancos traseiros laterais quando
estiverem a ser utilizados:
É perigoso conduzir sem encostos de
cabeça ou com estes regulados demasiado
para baixo. Sem apoio na parte anterior da
cabeça, pode ferir gravemente o pescoço,
em caso de colisão.
▼▼Regulação em Altura
Regule o encosto de cabeça de modo a que
o centro fique em linha com o lado
superior dos ouvidos do passageiro.
Para elevar o encosto de cabeça, puxe-o
para a posição desejada.
Equipamento de Segurança Essencial
Bancos
2-18*Alguns modelos.

Para baixar o encosto de cabeça, pressione
a patilha de libertação, pressionando de
seguida o encosto de cabeça para baixo.
Banco lateral dianteiro

Banco lateral traseiro

Banco central traseiro

▼▼Desmontagem/Montagem
Para desmontar o encosto de cabeça,
puxe-o para cima enquanto pressiona
a patilha.
Para montar o encosto de cabeça, coloque
os espigões nos orifícios enquanto
pressiona a patilha.
AV I S O
Conduza sempre com os encostos de
cabeça montados e
certifique-se que estão
corretamente instalados:
É perigoso conduzir sem os encostos de
cabeça montados. Sem apoio na parte
anterior da cabeça, pode ferir gravemente
o pescoço, em caso de colisão.
Após instalar um encosto de cabeça, tente
levantá-lo para se certificar de que não
desencaixa:
É perigoso conduzir com um encosto de
cabeça não corretamente fixo, pois a
eficácia do encosto de cabeça ficará
comprometida, o que poderá provocar o
seu desencaixe inesperado do banco.
Equipamento de Segurança Essencial
Bancos
2-19

CUIDADO
¾Quando instalar um encosto de cabeça,
certifique-se que é instalado
corretamente com a frente do encosto de
cabeça virada para a dianteira. Se o
encosto de cabeça for instalado
incorretamente, pode desencaixar-se do
banco durante uma colisão e resultar em
ferimentos.
¾Os encostos de cabeças dos bancos
dianteiros e bancos traseiros são
específicos para cada banco. Não altere
as posições dos encostos de cabeça. Se o
encosto de cabeça não for instalado na
sua posição de banco correta, a eficácia
do encosto de cabeça durante uma
colisão ficará comprometida, o que
poderá provocar ferimentos.
Equipamento de Segurança Essencial
Bancos
2-20
