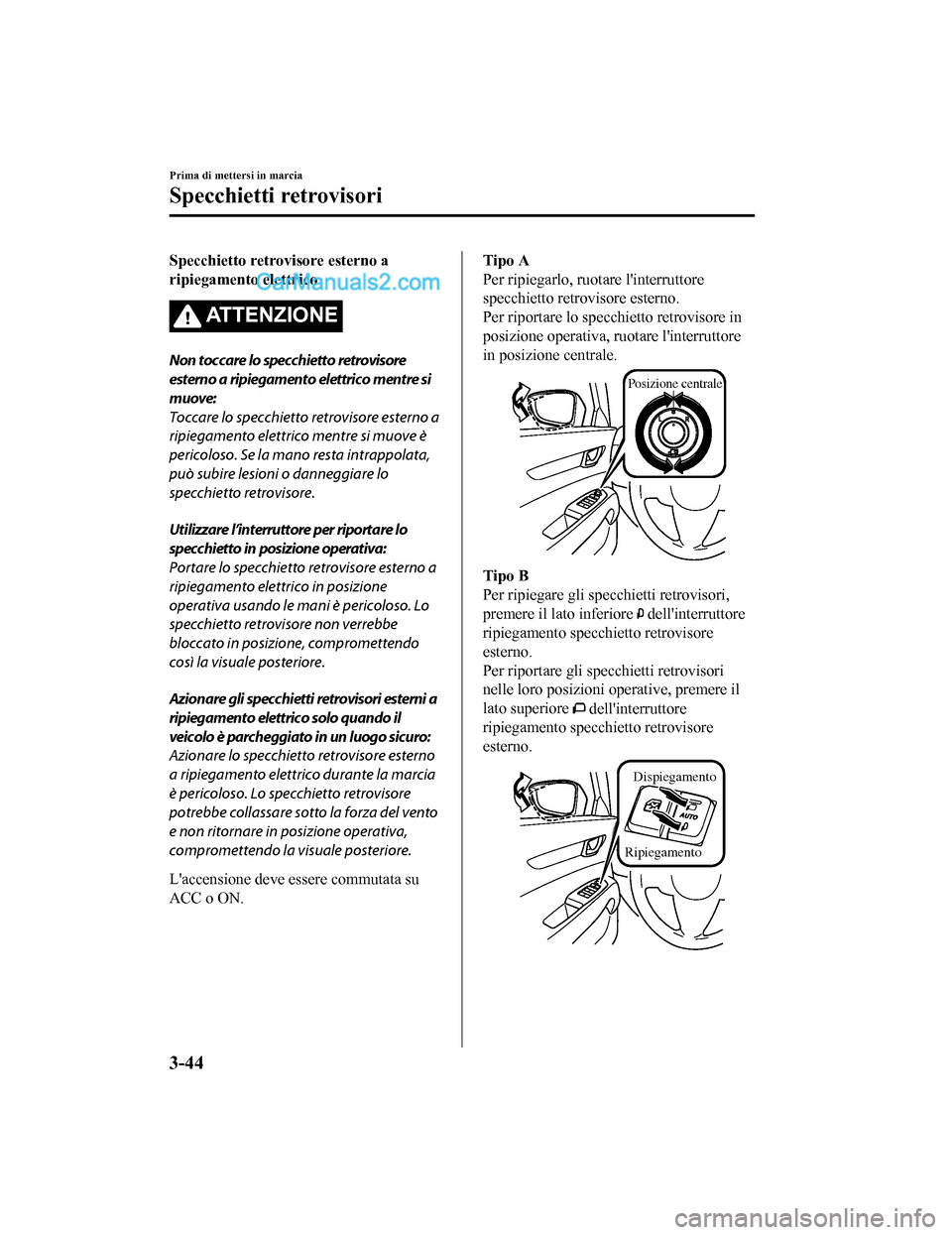

Specchietto retrovisore esterno a
ripiegamento elettrico
AT T E N Z I O N E
Non toccare lo specchietto retrovisore
esterno a ripiegamento elettrico mentre si
muove:
Toccare lo specchietto retrovisore esterno a
ripiegamento elettrico mentre si muove è
pericoloso. Se la mano resta intrappolata,
può subire lesioni o danneggiare lo
specchietto retrovisore.
Utilizzare l’interruttore per riportare lo
specchietto in posizione operativa:
Portare lo specchietto retrovisore esterno a
ripiegamento elettrico in posizione
operativa usando le mani è pericoloso. Lo
specchietto retrovisore non verrebbe
bloccato in posizione, compromettendo
così la visuale posteriore.
Azionare gli specchietti retrovisori esterni a
ripiegamento elettrico solo quando il
veicolo è parcheggiato in un luogo sicuro:
Azionare lo specchietto retrovisore esterno
a ripiegamento elettrico durante la marcia
è pericoloso. Lo specchietto retrovisore
potrebbe collassare sotto la forza del vento
e non ritornare in posizione operativa,
compromettendo la visuale posteriore.
L'accensione deve essere commutata su
ACC o ON.
Tipo A
Per ripiegarlo, ruotare l'interruttore
specchietto retrovisore esterno.
Per riportare lo specchietto retrovisore in
posizione operativa, ruotare l'interruttore
in posizione centrale.
Posizione centrale
Tipo B
Per ripiegare gli specchietti retrovisori,
premere il lato inferiore
dell'interruttore
ripiegamento specchietto retrovisore
esterno.
Per riportare gli specchietti retrovisori
nelle loro posizioni operative, premere il
lato superiore
dell'interruttore
ripiegamento specchietto retrovisore
esterno.
Ripiegamento Dispiegamento
Prima di mettersi in marcia
Specchietti retrovisori
3-44
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 142 of 845

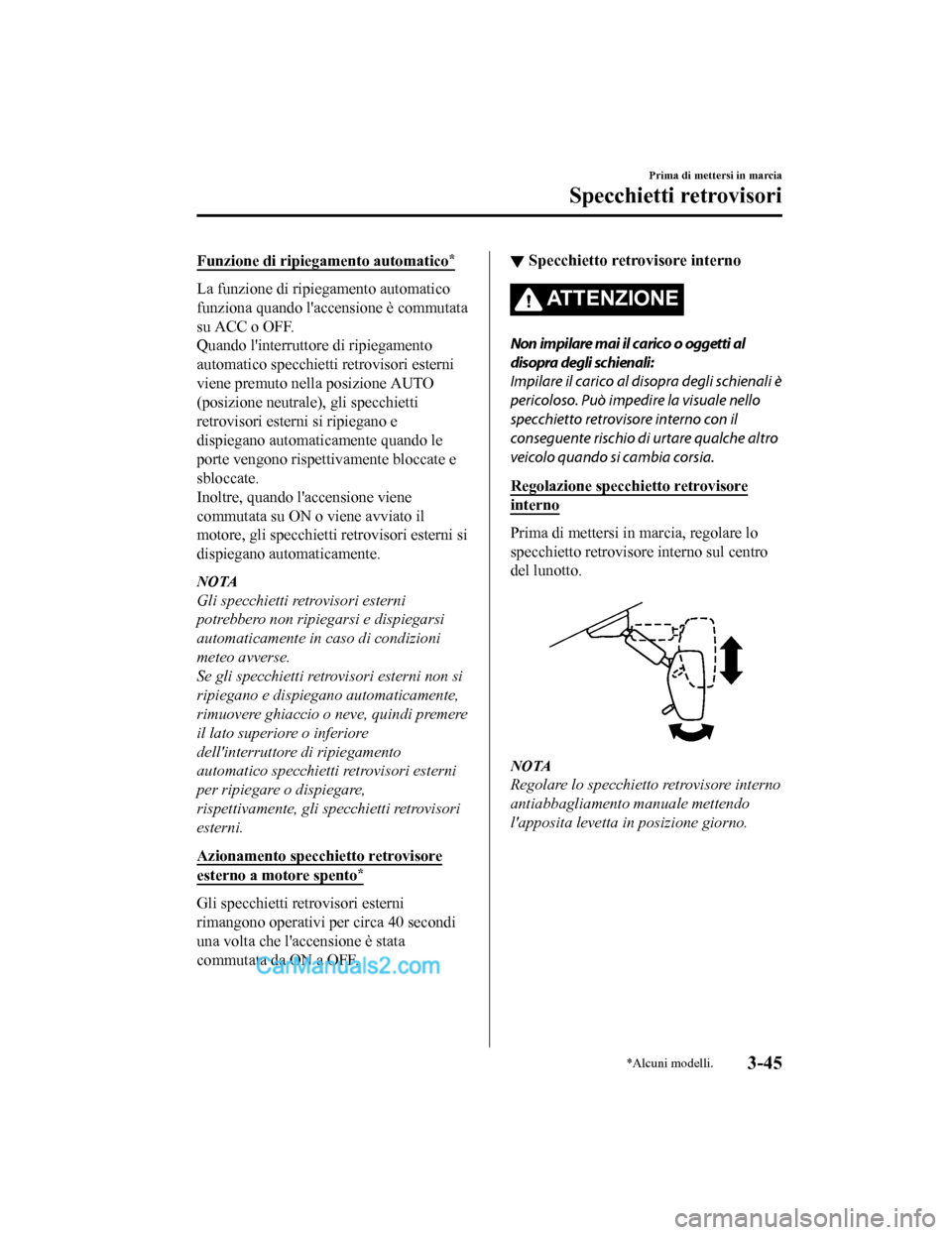

Funzione di ripiegamento automatico*
La funzione di ripiegamento automatico
funziona quando l'accensione è commutata
su ACC o OFF.
Quando l'interruttor e di ripiegamento
automatico specchietti retrovisori esterni
viene premuto nella posizione AUTO
(posizione neutrale), gli specchietti
retrovisori esterni si ripiegano e
dispiegano automaticamente quando le
porte vengono rispettivamente bloccate e
sbloccate.
Inoltre, quando l'accensione viene
commutata su ON o viene avviato il
motore, gli specchietti retrovisori esterni si
dispiegano automaticamente.
NOTA
Gli specchietti retrovisori esterni
potrebbero non ripiegarsi e dispiegarsi
automaticamente in caso di condizioni
meteo avverse.
Se gli specchietti retrovisori esterni non si
ripiegano e dispiegano automaticamente,
rimuovere ghiaccio o neve, quindi premere
il lato superiore o inferiore
dell'interruttore di ripiegamento
automatico specchietti retrovisori esterni
per ripiegare o dispiegare,
rispettivamente, gli specchietti retrovisori
esterni.
Azionamento specchietto retrovisore
esterno a motore spento*
Gli specchietti retrovisori esterni
rimangono operativi per circa 40 secondi
una volta che l'accensione è stata
commutata da ON a OFF.
▼ Specchietto retrovisore interno
AT T E N Z I O N E
Non impilare mai il carico o oggetti al
disopra degli schienali:
Impilare il carico al disopra degli schienali è
pericoloso. Può impe
dire la visuale nello
specchietto retrovisore interno con il
conseguente rischio di urtare qualche altro
veicolo quando si cambia corsia.
Regolazione specchietto retrovisore
interno
Prima di mettersi in marcia, regolare lo
specchietto retrovisore interno sul centro
del lunotto.
NOTA
Regolare lo specchietto retrovisore interno
antiabbagliamento manuale mettendo
l'apposita levetta in posizione giorno.
Prima di mettersi in marcia
Specchietti retrovisori
*Alcuni modelli.3-45
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 143 of 845

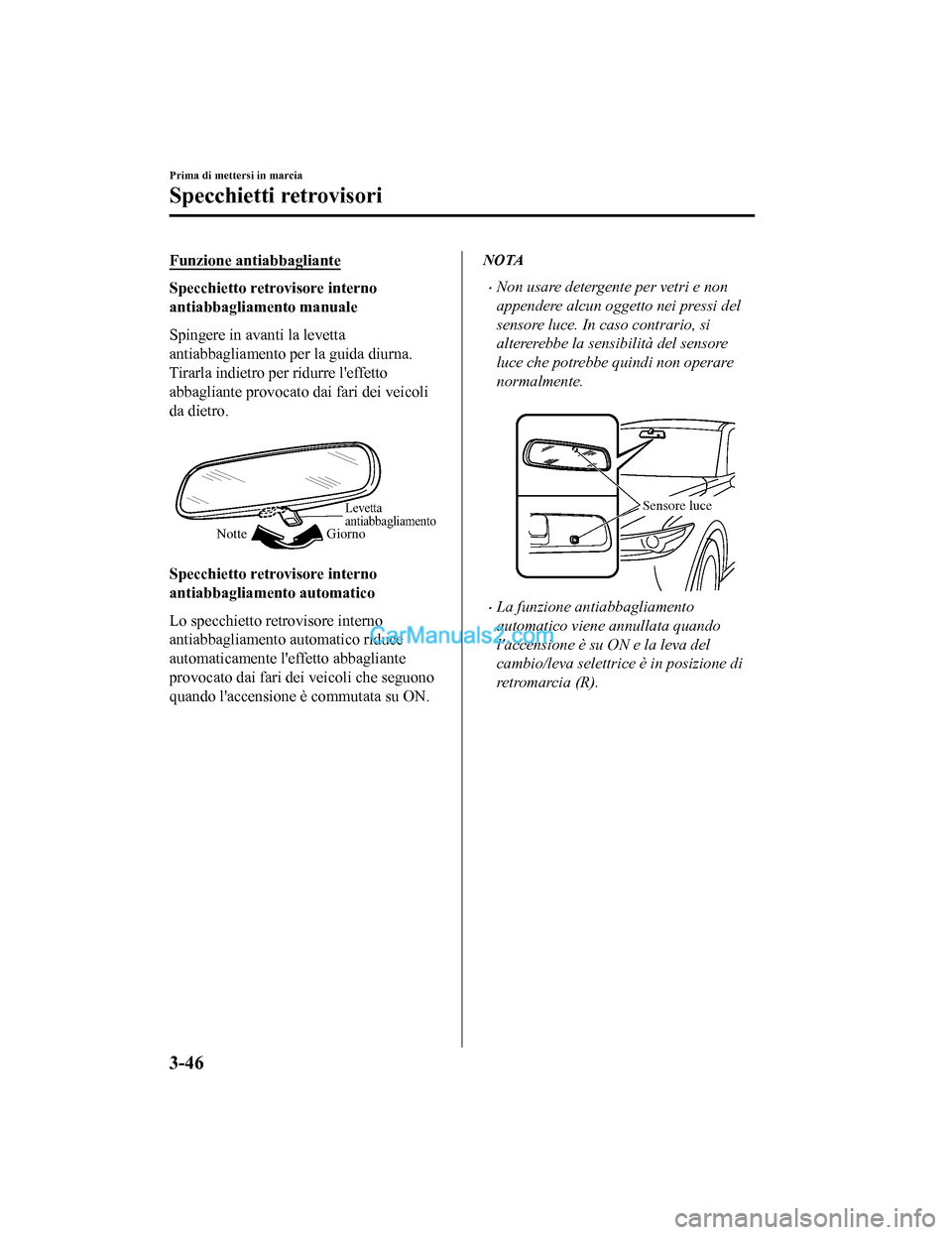

Funzione antiabbagliante
Specchietto retrovisore interno
antiabbagliamento manuale
Spingere in avanti la levetta
antiabbagliamento per la guida diurna.
Tirarla indietro per ridurre l'effetto
abbagliante provocato dai fari dei veicoli
da dietro.
Levetta
antiabbagliamento
Giorno
Notte
Specchietto retrovisore interno
antiabbagliamento automatico
Lo specchietto retrovisore interno
antiabbagliamento automatico riduce
automaticamente l'effetto abbagliante
provocato dai fari dei veicoli che seguono
quando l'accensione è commutata su ON.
NOTA
•Non usare detergente per vetri e non
appendere alcun oggetto nei pressi del
sensore luce. In caso contrario, si
altererebbe la sensibilità del sensore
luce che potrebbe quindi non operare
normalmente.
Sensore luce
•La funzione antiabbagliamento
automatico viene annullata quando
l'accensione è su ON e la leva del
cambio/leva selettrice è in posizione di
retromarcia (R).
Prima di mettersi in marcia
Specchietti retrovisori
3-46
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 144 of 845

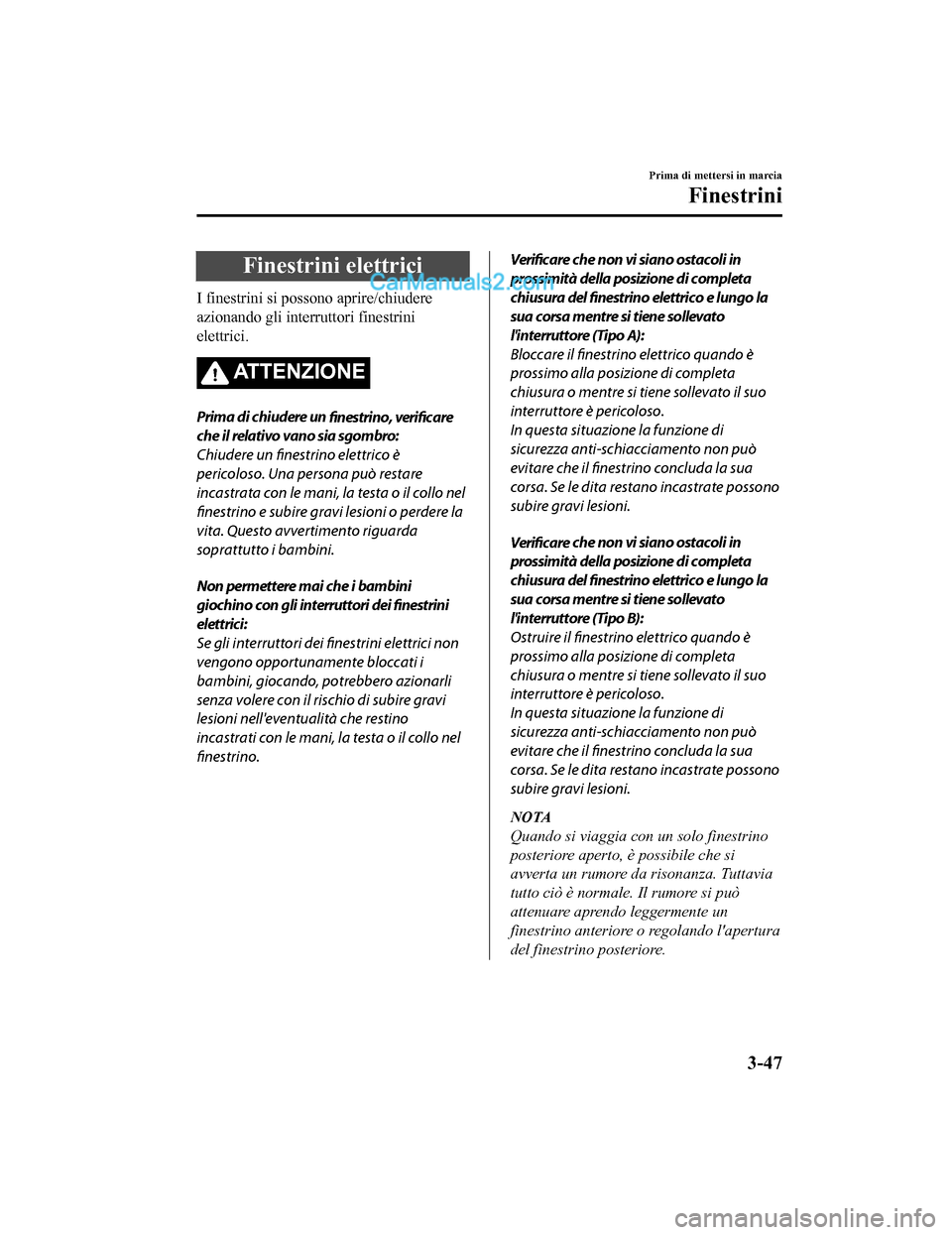

Finestrini elettrici
I finestrini si possono aprire/chiudere
azionando gli interruttori finestrini
elettrici.
ATTENZIONE
Prima di chiudere un finestrino,
verificare
che il relativo vano sia sgombro:
Chiudere un finestrino elettrico è
pericoloso. Una persona può restare
incastrata con le mani, la testa o il collo nel
finestrino e subire gravi lesioni o perdere la
vita. Questo avvertimento riguarda
soprattutto i bambini.
Non permettere mai che i bambini
giochino con gli interruttori dei finestrini
elettrici:
Se gli interruttori dei finestrini elettrici non
vengono opportunamente bloccati i
bambini, giocando, potrebbero azionarli
senza volere con il rischio di subire gravi
lesioni nell'eventualità che restino
incastrati con le mani, la testa o il collo nel
finestrino.
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del finestrino elettrico e lungo la
sua corsa mentre si tiene sollevato
l'interruttore (Tipo A):
Bloccare il finestrino elettrico quando è
prossimo alla posizione di completa
chiusura o mentre si tiene sollevato il suo
interruttore è pericoloso.
In questa situazione la funzione di
sicurezza anti-schiacciamento non può
evitare che il finestrino concluda la sua
corsa. Se le dita restano incastrate possono
subire gravi lesioni.
Verific are che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del finestrino elettrico e lungo la
sua corsa mentre si tiene sollevato
l'interruttore (Tipo B):
Ostruire il finestrino elettrico quando è
prossimo alla posizione di completa
chiusura o mentre si tiene sollevato il suo
interruttore è pericoloso.
In questa situazione la funzione di
sicurezza anti-schiacciamento non può
evitare che il finestrino concluda la sua
corsa. Se le dita restano incastrate possono
subire gravi lesioni.
NOTA
Quando si viaggia con un solo finestrino
posteriore aperto, è possibile che si
avverta un rumore da risonanza. Tuttavia
tutto ciò è normale. Il rumore si può
attenuare aprendo leggermente un
finestrino anteriore o regolando l'apertura
del finestrino posteriore.
Prima di mettersi in marcia
Finestrini
3-47
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 145 of 845

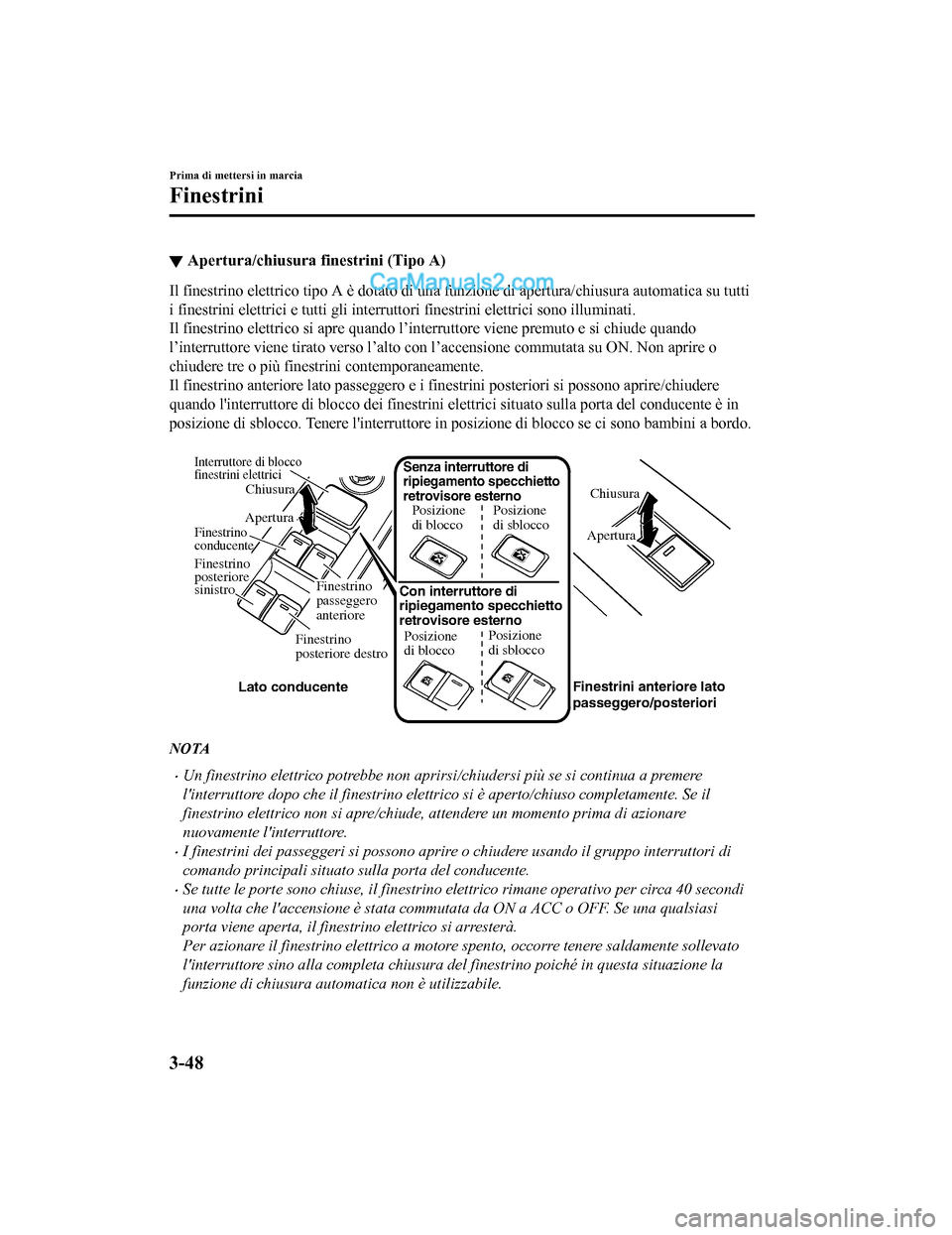

▼Apertura/chiusura finestrini (Tipo A)
Il finestrino elettrico tipo A è dotato di una f
unzione di apertura/chiusura automatica su tutti
i finestrini elettrici e tutti gli interrutt ori finestrini elettrici sono illuminati.
Il finestrino elettrico si apre quando l’int erruttore viene premuto e si chiude quando
l’interruttore viene tirato verso l’alto con l’accensione commutata su ON. Non aprire o
chiudere tre o più finestrini contemporaneamente.
Il finestrino anteriore lato passeggero e i finestrini posteriori si possono aprire/chiudere
quando l'interruttore di blocco dei finestrini el ettrici situato sulla porta del conducente è in
posizione di sblocco. Tenere l' interruttore in posizione di blocco se ci sono bambini a bordo.
Chiusura
Chiusura
Apertura
Apertura
Finestrino
posteriore destro
Finestrino
conducente
Interruttore di blocco
finestrini elettrici
Lato conducente
Finestrini anteriore lato
passeggero/posteriori
Finestrino
passeggero
anteriore
Posizione
di blocco
Posizione
di sblocco
Posizione
di blocco
Posizione
di sblocco
Senza interruttore di
ripiegamento specchietto
retrovisore esterno
Con interruttore di
ripiegamento specchietto
retrovisore esterno
Finestrino
posteriore
sinistro
NOTA
•Un finestrino elettrico potrebbe non apri
rsi/chiudersi più se si continua a premere
l'interruttore dopo che il finestrino elettrico si è aperto/chiuso completamente. Se il
finestrino elettrico non si apre/chiude, attendere un momento prima di azionare
nuovamente l'interruttore.
•I finestrini dei passeggeri si possono aprire o chiudere usando il gruppo interruttori di
comando principali situato sulla porta del conducente.
•Se tutte le porte sono chiuse, il finestrino elettrico rimane operativo per circa 40 secondi
una volta che l'accensione è stata commutat a da ON a ACC o OFF. Se una qualsiasi
porta viene aperta, il finestrino elettrico si arresterà.
Per azionare il finestrino elettrico a motore spento, occorre tenere saldamente sollevato
l'interruttore sino alla comp leta chiusura del finestrino poiché in questa situazione la
funzione di chiusura automatica non è utilizzabile.
Prima di mettersi in marcia
Finestrini
3-48
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 146 of 845

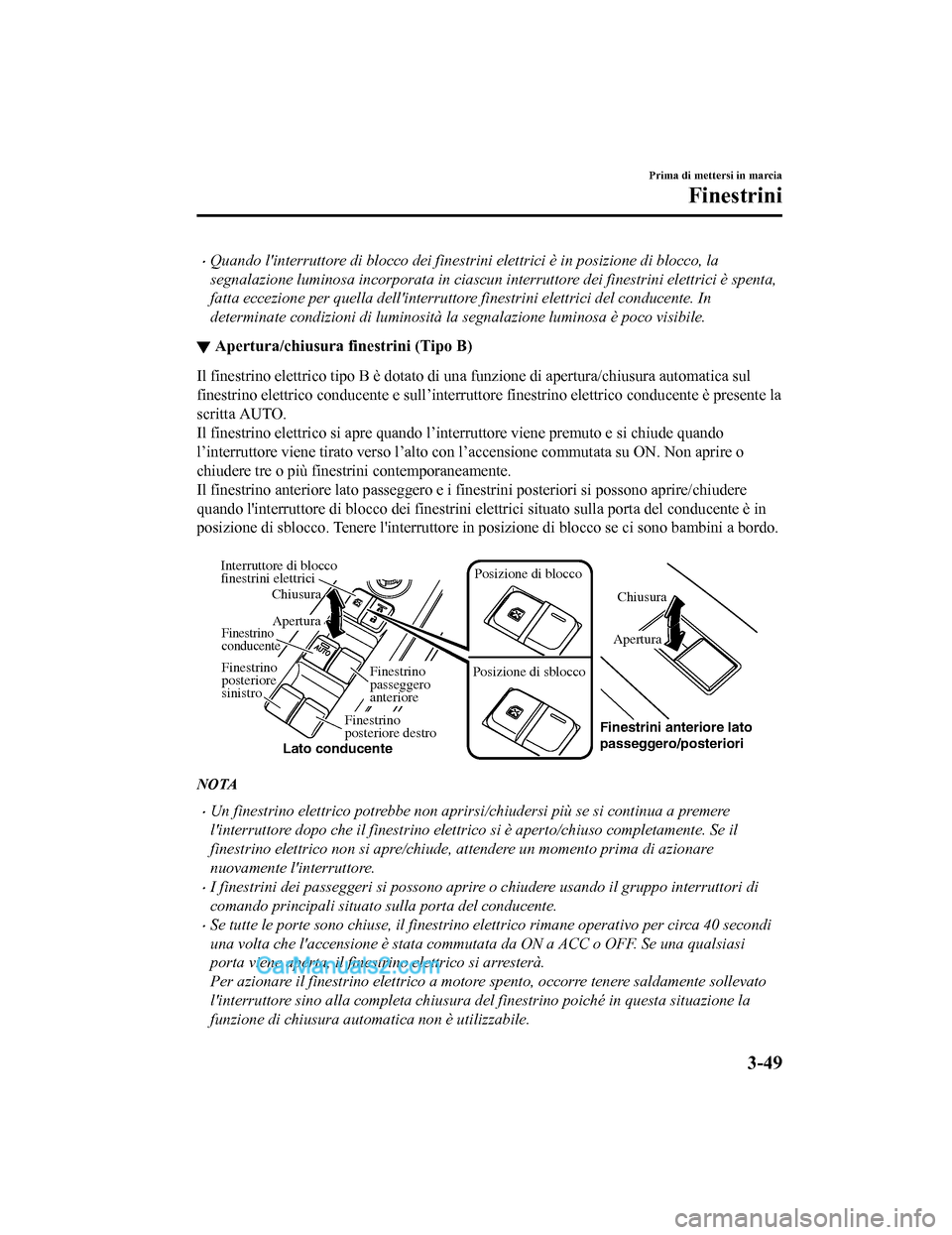

•Quando l'interruttore di blocco dei finestrini elettrici è in posizione di blocco, la
segnalazione luminosa incorporata in ciascun in terruttore dei finestrini elettrici è spenta,
fatta eccezione per quella dell'interruttore finestrini elettrici del conducente. In
determinate condizioni di luminosità la segnalazione luminosa è poco visibile.
▼Apertura/chiusura finestrini (Tipo B)
Il finestrino elettrico tipo B è dotato di una
funzione di apertura/chiusura automatica sul
finestrino elettrico conducente e sull’interruttore finestrino elettrico conducente è presente la
scritta AUTO.
Il finestrino elettrico si apre quando l’in terruttore viene premuto e si chiude quando
l’interruttore viene tirato verso l’alto con l’accensione commutata su ON. Non aprire o
chiudere tre o più finestrini contemporaneamente.
Il finestrino anteriore lato passeggero e i finestrini posteriori si possono aprire/chiudere
quando l'interruttore di blocco dei finestrini el ettrici situato sulla porta del conducente è in
posizione di sblocco. Tenere l'interruttore in posizione di blocco se ci sono bambini a bordo.
Chiusura
Chiusura
Apertura
Apertura
Finestrino
posteriore destro
Finestrino
conducente
Interruttore di blocco
finestrini elettrici
Lato conducente Finestrini anteriore lato
passeggero/posteriori
Posizione di blocco
Posizione di sblocco
Finestrino
passeggero
anteriore
Finestrino
posteriore
sinistro
NOTA
•Un finestrino elettrico potrebbe non aprirs
i/chiudersi più se si continua a premere
l'interruttore dopo che il finestrino elettrico si è aperto/chiuso completamente. Se il
finestrino elettrico non si apre/chiude, attendere un momento prima di azionare
nuovamente l'interruttore.
•I finestrini dei passeggeri si possono aprire o chiudere usando il gruppo interruttori di
comando principali situato sulla porta del conducente.
•Se tutte le porte sono chiuse, il finestrino elettrico rimane operativo per circa 40 secondi
una volta che l'accensione è stata commutata da ON a ACC o OFF. Se una qualsiasi
porta viene aperta, il finestrino elettrico si arresterà.
Per azionare il finestrino elettrico a motore spento, occorre tenere saldamente sollevato
l'interruttore sino alla completa chiusura del finestrino poiché in questa situazione la
funzione di chiusura automatica non è utilizzabile.
Prima di mettersi in marcia
Finestrini
3-49
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 147 of 845

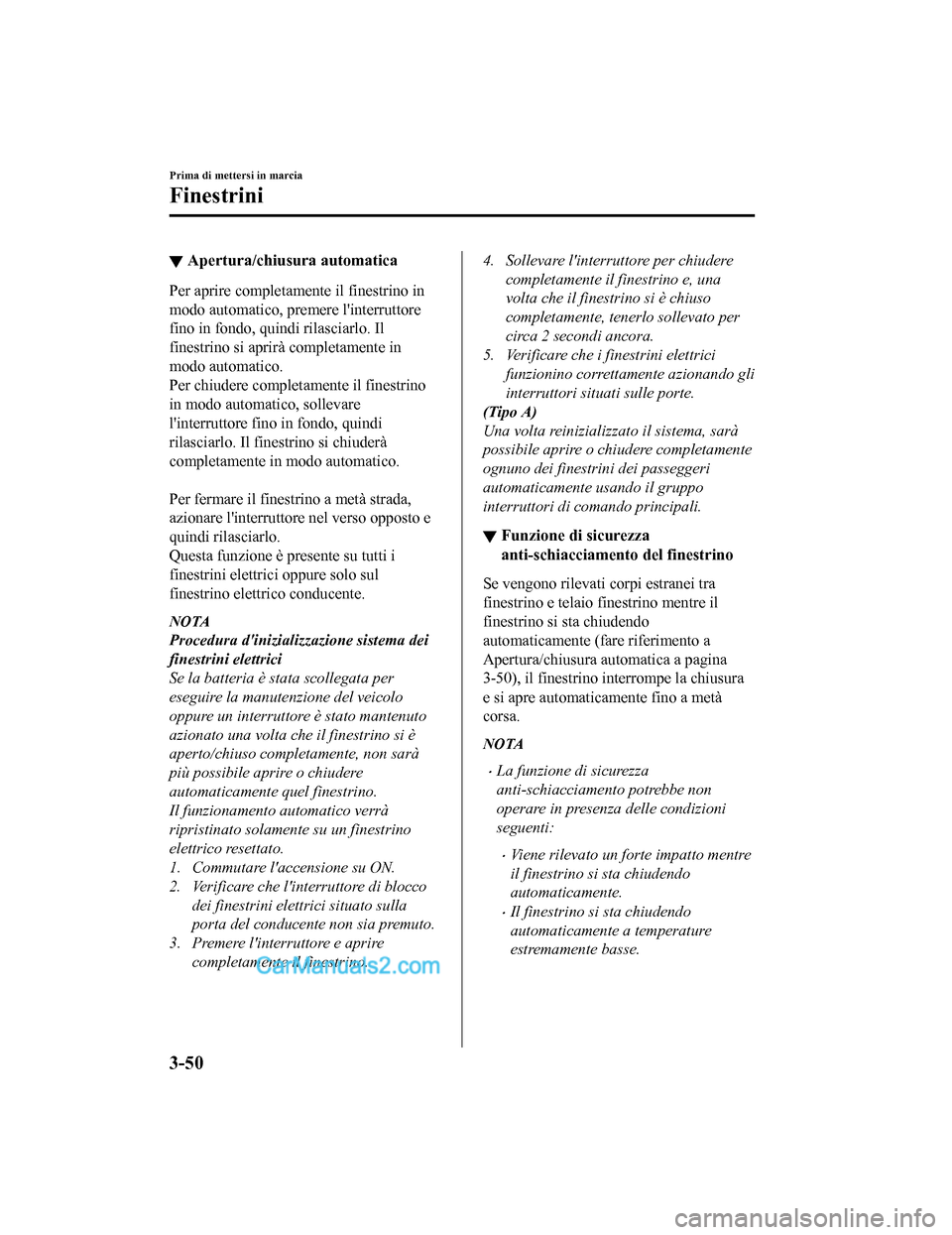

▼Apertura/chiusura automatica
Per aprire completamente il finestrino in
modo automatico, premere l'interruttore
fino in fondo, quindi rilasciarlo. Il
finestrino si aprirà completamente in
modo automatico.
Per chiudere completamente il finestrino
in modo automatico, sollevare
l'interruttore fino in fondo, quindi
rilasciarlo. Il finestrino si chiuderà
completamente in modo automatico.
Per fermare il finestrino a metà strada,
azionare l'interruttore nel verso opposto e
quindi rilasciarlo.
Questa funzione è presente su tutti i
finestrini elettrici oppure solo sul
finestrino elettrico conducente.
NOTA
Procedura d'inizializzazione sistema dei
finestrini elettrici
Se la batteria è stata scollegata per
eseguire la manutenzione del veicolo
oppure un interruttore è stato mantenuto
azionato una volta che il finestrino si è
aperto/chiuso completamente, non sarà
più possibile aprire o chiudere
automaticamente quel finestrino.
Il funzionamento automatico verrà
ripristinato solamente su un finestrino
elettrico resettato.
1. Commutare l'accensione su ON.
2. Verificare che l'interruttore di blocco
dei finestrini elettrici situato sulla
porta del conducente non sia premuto.
3. Premere l'interruttore e aprire
completamente il finestrino.
4. Sollevare l'interruttore per chiuderecompletamente il finestrino e, una
volta che il finestrino si è chiuso
completamente, tenerlo sollevato per
circa 2 secondi ancora.
5. Verificare che i finestrini elettrici funzionino correttamente azionando gli
interruttori situati sulle porte.
(Tipo A)
Una volta reinizializza to il sistema, sarà
possibile aprire o chiudere completamente
ognuno dei finestrini dei passeggeri
automaticamente usando il gruppo
interruttori di comando principali.
▼ Funzione di sicurezza
anti-schiacciamento del finestrino
Se vengono rilevati corpi estranei tra
finestrino e telaio finestrino mentre il
finestrino si sta chiudendo
automaticamente (fare riferimento a
Apertura/chiusura automatica a pagina
3-50), il finestrino interrompe la chiusura
e si apre automaticamente fino a metà
corsa.
NOTA
•La funzione di sicurezza
anti-schiacciamento potrebbe non
operare in presenza delle condizioni
seguenti:
•Viene rilevato un forte impatto mentre
il finestrino si sta chiudendo
automaticamente.
•Il finestrino si sta chiudendo
automaticamente a temperature
estremamente basse.
Prima di mettersi in marcia
Finestrini
3-50
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 148 of 845

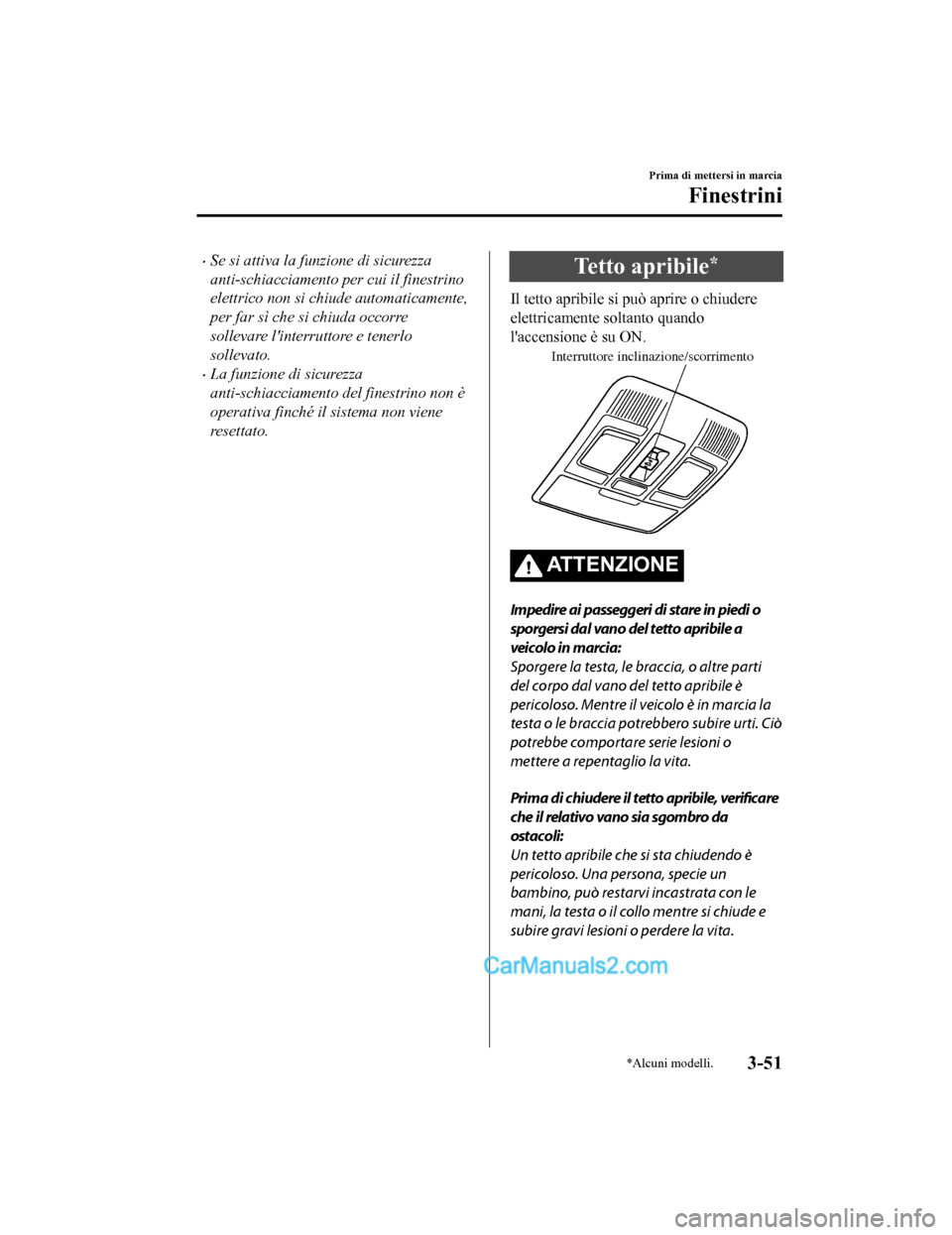

•Se si attiva la funzione di sicurezza
anti-schiacciamento per cui il finestrino
elettrico non si chiude automaticamente,
per far sì che si chiuda occorre
sollevare l'interruttore e tenerlo
sollevato.
•La funzione di sicurezza
anti-schiacciamento del finestrino non è
operativa finché il sistema non viene
resettato.
Tetto apribile*
Il tetto apribile si può aprire o chiudere
elettricamente soltanto quando
l'accensione è su ON.
Interruttore inclinazione/scorrimento
AT T E N Z I O N E
Impedire ai passeggeri di stare in piedi o
sporgersi dal vano del tetto apribile a
veicolo in marcia:
Sporgere la testa, le braccia, o altre parti
del corpo dal vano del tetto apribile è
pericoloso. Mentre il veicolo è in marcia la
testa o le braccia potrebbero subire urti. Ciò
potrebbe comportare serie lesioni o
mettere a repentaglio la vita.
Prima di chiudere il tetto apribile, verificare
che il relativo vano sia sgombro da
ostacoli:
Un tetto apribile che si sta chiudendo è
pericoloso. Una persona, specie un
bambino, può restarvi incastrata con le
mani, la testa o il collo mentre si chiude e
subire gravi lesioni o perdere la vita.
Prima di mettersi in marcia
Finestrini
*Alcuni modelli.3-51
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 149 of 845

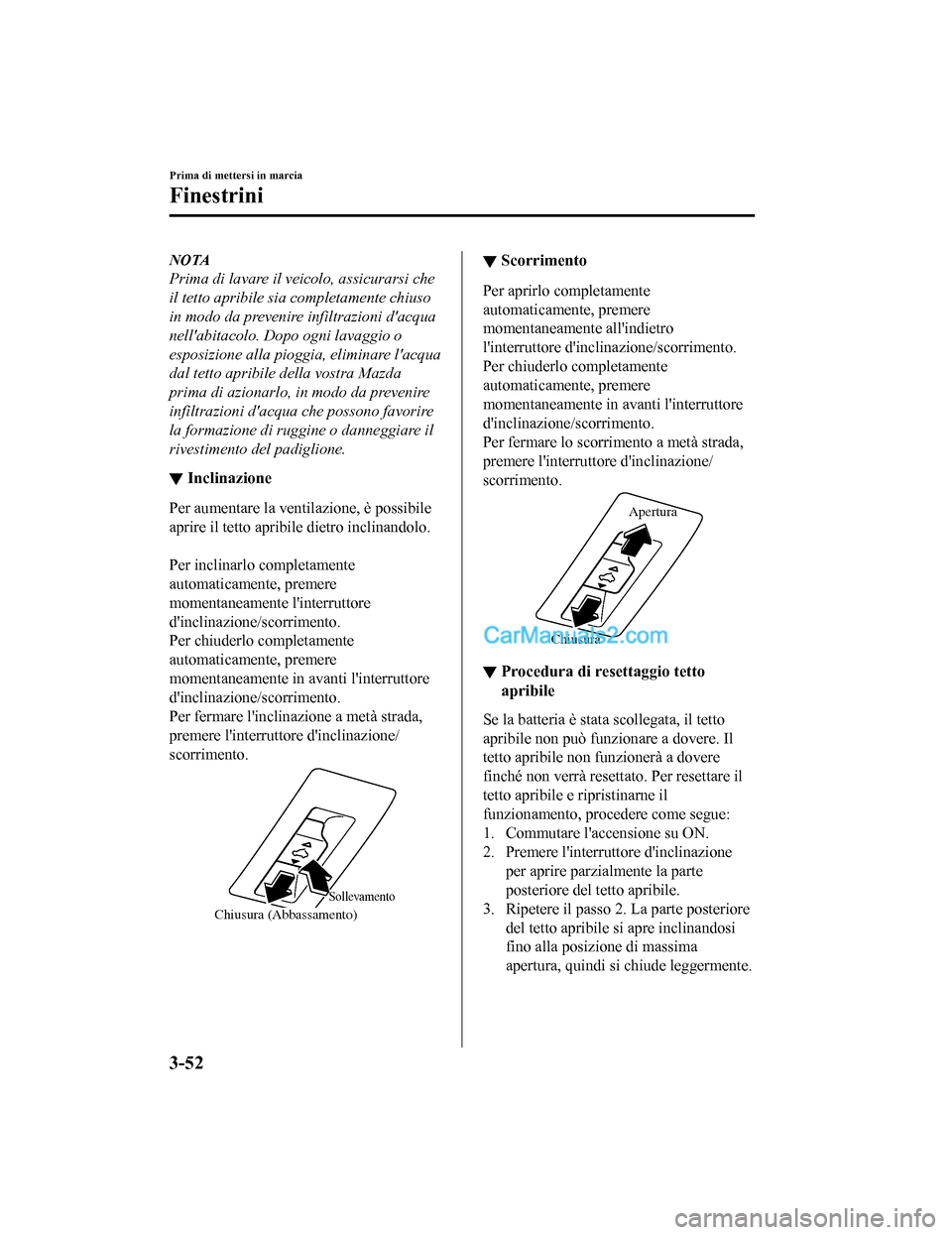

NOTA
Prima di lavare il veicolo, assicurarsi che
il tetto apribile si a completamente chiuso
in modo da prevenire infiltrazioni d'acqua
nell'abitacolo. Dopo ogni lavaggio o
esposizione alla pioggia, eliminare l'acqua
dal tetto apribile della vostra Mazda
prima di azionarlo, in modo da prevenire
infiltrazioni d'acqua che possono favorire
la formazione di ruggine o danneggiare il
rivestimento del padiglione.
▼ Inclinazione
Per aumentare la ventilazione, è possibile
aprire il tetto apribile
dietro inclinandolo.
Per inclinarlo completamente
automaticamente, premere
momentaneamente l'interruttore
d'inclinazione/scorrimento.
Per chiuderlo completamente
automaticamente, premere
momentaneamente in avanti l'interruttore
d'inclinazione/scorrimento.
Per fermare l'inclinazione a metà strada,
premere l'interruttore d'inclinazione/
scorrimento.
Chiusura (Abbassamento)
Sollevamento
▼ Scorrimento
Per aprirlo completamente
automaticamente, premere
momentaneamente all'indietro
l'interruttore d'inclinazione/scorrimento.
Per chiuderlo completamente
automaticamente, premere
momentaneamente in av
anti l'interruttore
d'inclinazione/scorrimento.
Per fermare lo scorrimento a metà strada,
premere l'interrutt ore d'inclinazione/
scorrimento.
Chiusura Apertura
▼
Procedura di resettaggio tetto
apribile
Se la batteria è stata scollegata, il tetto
apribile non può funzionare a dovere. Il
tetto apribile non funzionerà a dovere
finché non verrà resettato. Per resettare il
tetto apribile e ripristinarne il
funzionamento, procedere come segue:
1. Commutare l'accensione su ON.
2. Premere l'interruttore d'inclinazione
per aprire parzialmente la parte
posteriore del tetto apribile.
3. Ripetere il passo 2. La parte posteriore del tetto apribile si apre inclinandosi
fino alla posizione di massima
apertura, quindi si chiude leggermente.
Prima di mettersi in marcia
Finestrini
3-52
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 150 of 845

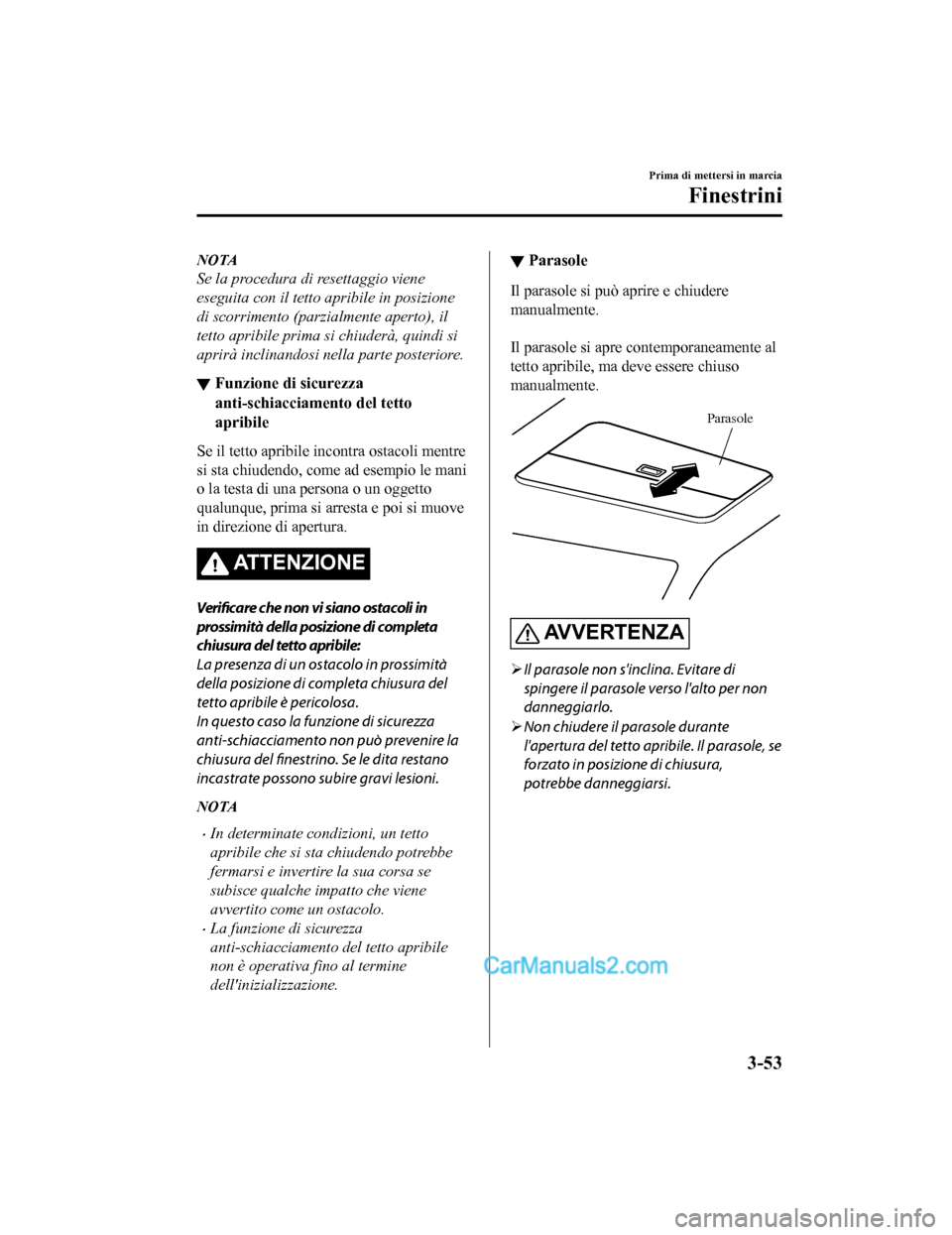

NOTA
Se la procedura di resettaggio viene
eseguita con il tetto apribile in posizione
di scorrimento (parzialmente aperto), il
tetto apribile prima si chiuderà, quindi si
aprirà inclinandosi nella parte posteriore.
▼ Funzione di sicurezza
anti-schiacciamento del tetto
apribile
Se il tetto apribile incontra ostacoli mentre
si sta chiudendo, come ad esempio le mani
o la testa di una persona o un oggetto
qualunque, prima si arresta e poi si muove
in direzione di apertura.
ATTENZIONE
Verificare che non vi siano ostacoli in
prossimità della posizione di completa
chiusura del tetto apribile:
La presenza di un ostacolo in prossimità
della posizione di completa chiusura del
tetto apribile è pericolosa.
In questo caso la funzione di sicurezza
anti-schiacciamento non può prevenire la
chiusura del finestrino. Se le dita restano
incastrate possono subire gravi lesioni.
NOTA
•In determinate condizioni, un tetto
apribile che si sta chiudendo potrebbe
fermarsi e invertire la sua corsa se
subisce qualche impatto che viene
avvertito come un ostacolo.
•La funzione di sicurezza
anti-schiacciamento
del tetto apribile
non è operativa fino al termine
dell'inizializzazione.
▼ Parasole
Il parasole si può aprire e chiudere
manualmente.
Il parasole si apre contemporaneamente al
tetto apribile, ma deve essere chiuso
manualmente.
Parasole
AV V E R T E N Z A
Il parasole non s'inclina. Evitare di
spingere il parasole verso l'alto per non
danneggiarlo.
Non chiudere il parasole durante
l'apertura del tetto apribile. Il parasole, se
forzato in posizione di chiusura,
potrebbe danneggiarsi.
Prima di mettersi in marcia
Finestrini
3-53
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
