MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

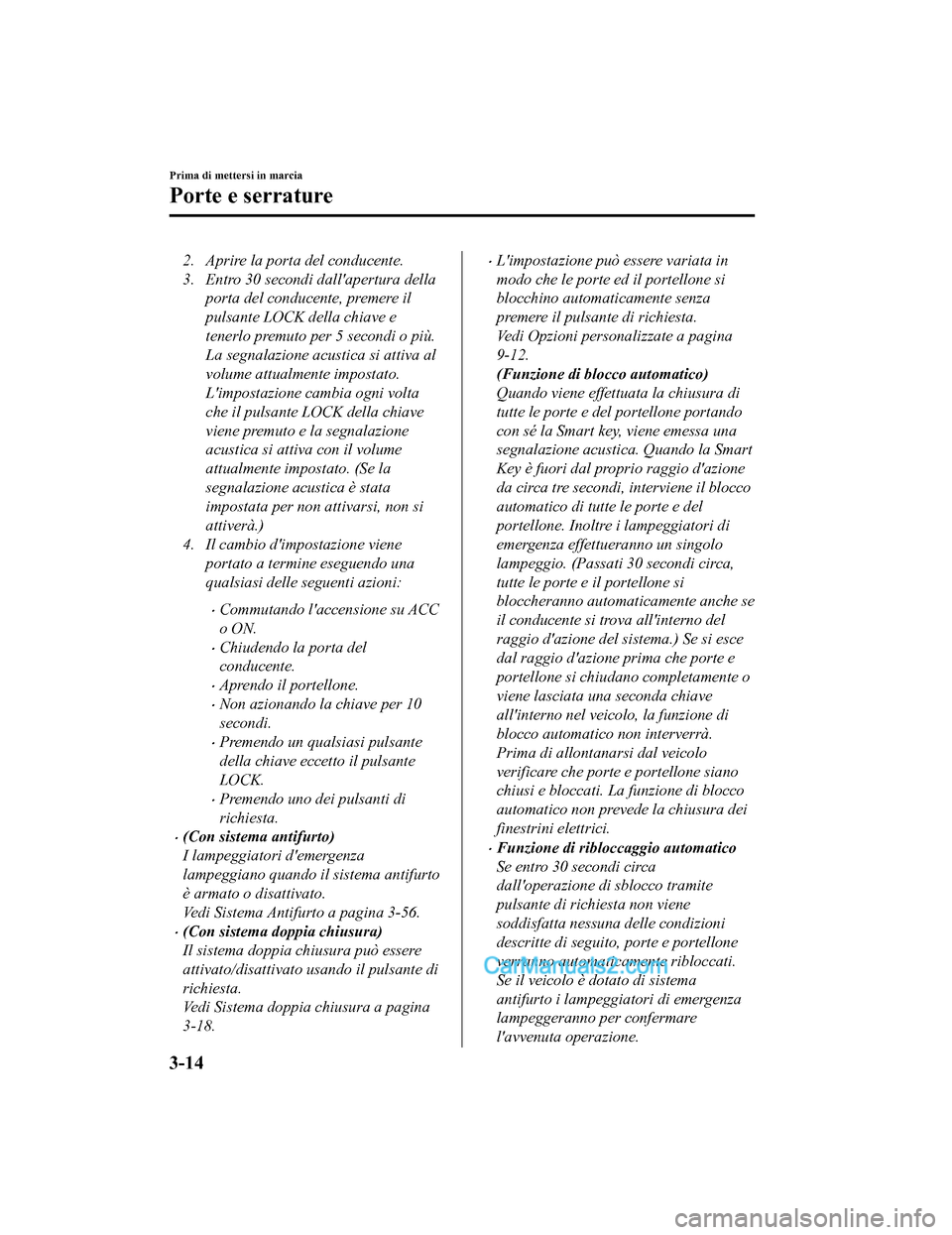

2. Aprire la porta del conducente.
3. Entro 30 secondi dall'apertura dellaporta del conducente, premere il
pulsante LOCK della chiave e
tenerlo premuto per 5 secondi o più.
La segnalazione acustica si attiva al
volume attualmente impostato.
L'impostazione cambia ogni volta
che il pulsante LOCK della chiave
viene premuto e la segnalazione
acustica si attiva con il volume
attualmente impostato. (Se la
segnalazione acustica è stata
impostata per non attivarsi, non si
attiverà.)
4. Il cambio d'impostazione viene
portato a termine eseguendo una
qualsiasi delle seguenti azioni:
•Commutando l'accensione su ACC
o ON.
•Chiudendo la porta del
conducente.
•Aprendo il portellone.
•Non azionando la chiave per 10
secondi.
•Premendo un qualsiasi pulsante
della chiave eccetto il pulsante
LOCK.
•Premendo uno dei pulsanti di
richiesta.
•(Con sistema antifurto)
I lampeggiatori d'emergenza
lampeggiano quando il sistema antifurto
è armato o disattivato.
Vedi Sistema Antifurto a pagina 3-56.
•(Con sistema doppia chiusura)
Il sistema doppia chiusura può essere
attivato/disattivato usando il pulsante di
richiesta.
Vedi Sistema doppia chiusura a pagina
3-18.
•L'impostazione può essere variata in
modo che le porte ed il portellone si
blocchino automaticamente senza
premere il pulsante di richiesta.
Vedi Opzioni personalizzate a pagina
9-12.
(Funzione di blocco automatico)
Quando viene effettuata la chiusura di
tutte le porte e del portellone portando
con sé la Smart key, viene emessa una
segnalazione acustica. Quando la Smart
Key è fuori dal proprio raggio d'azione
da circa tre secondi, interviene il blocco
automatico di tutte le porte e del
portellone. Inoltre i lampeggiatori di
emergenza effettueranno un singolo
lampeggio. (Passati 30 secondi circa,
tutte le porte e il portellone si
bloccheranno automaticamente anche se
il conducente si trova all'interno del
raggio d'azione del sistema.) Se si esce
dal raggio d'azione prima che porte e
portellone si chiudano completamente o
viene lasciata una seconda chiave
all'interno nel veicolo, la funzione di
blocco automatico non interverrà.
Prima di allontanarsi dal veicolo
verificare che porte e portellone siano
chiusi e bloccati. La funzione di blocco
automatico non prevede la chiusura dei
finestrini elettrici.
•Funzione di ribloccaggio automatico
Se entro 30 secondi circa
dall'operazione di sblocco tramite
pulsante di richiesta non viene
soddisfatta nessuna delle condizioni
descritte di seguito, porte e portellone
verranno automaticamente ribloccati.
Se il veicolo è dotato di sistema
antifurto i lampeggiatori di emergenza
lampeggeranno per confermare
l'avvenuta operazione.
Prima di mettersi in marcia
Porte e serrature
3-14
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

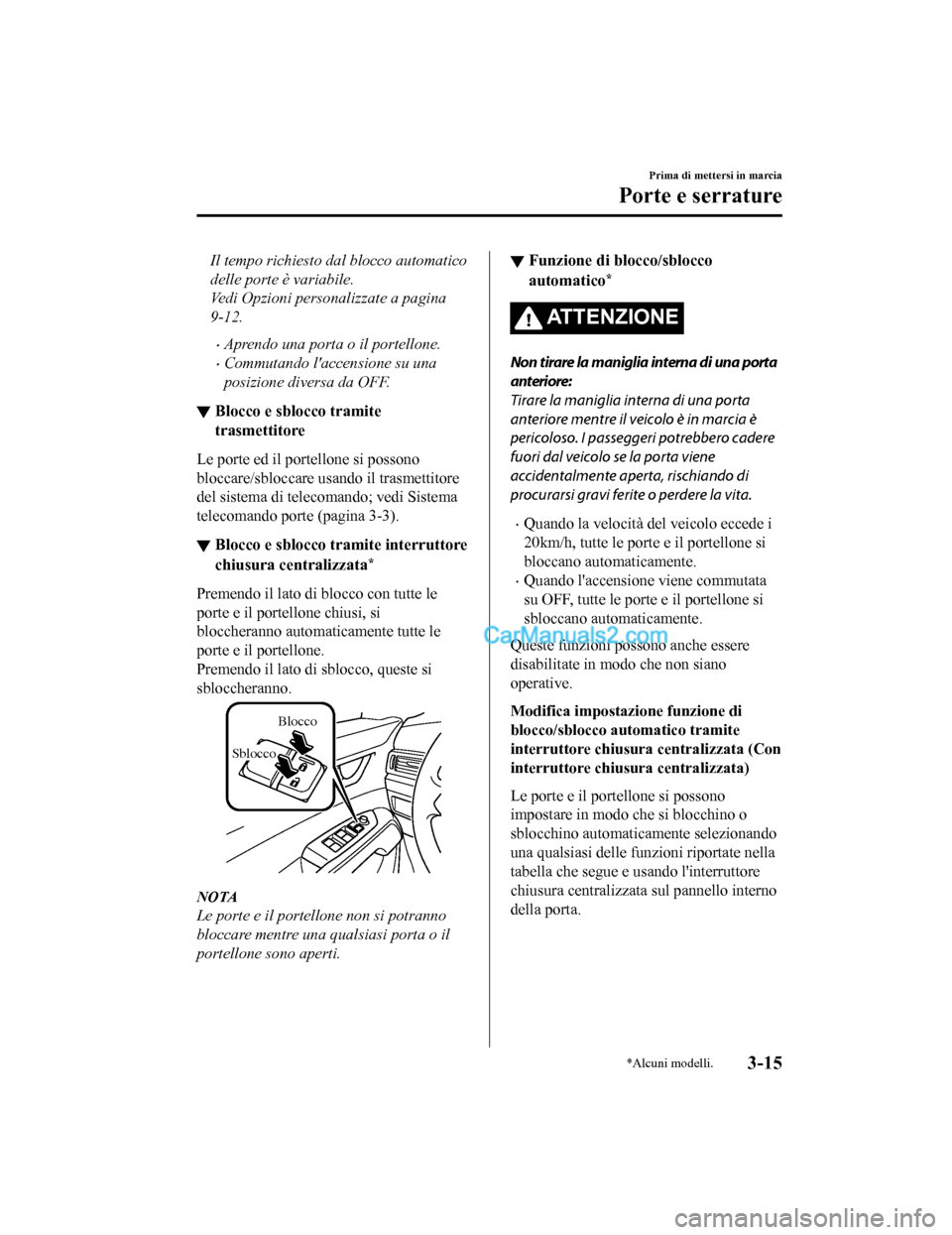

Il tempo richiesto dal blocco automatico
delle porte è variabile.
Vedi Opzioni personalizzate a pagina
9-12.
•Aprendo una porta o il portellone.
•Commutando l'accensione su una
posizione diversa da OFF.
▼Blocco e sblocco tramite
trasmettitore
Le porte ed il portellone si possono
bloccare/sbloccare usando il trasmettitore
del sistema di telecomando; vedi Sistema
telecomando porte (pagina 3-3).
▼Blocco e sblocco tramite interruttore
chiusura centralizzata*
Premendo il lato di blocco con tutte le
porte e il portellone chiusi, si
bloccheranno automaticamente tutte le
porte e il portellone.
Premendo il lato di sblocco, queste si
sbloccheranno.
Sblocco
Blocco
NOTA
Le porte e il portellone non si potranno
bloccare mentre una qualsiasi porta o il
portellone sono aperti.
▼Funzione di blocco/sblocco
automatico*
AT T E N Z I O N E
Non tirare la maniglia interna di una porta
anteriore:
Tirare la maniglia interna di una porta
anteriore mentre il veicolo è in marcia è
pericoloso. I passeggeri potrebbero cadere
fuori dal veicolo se la porta viene
accidentalmente aperta, rischiando di
procurarsi gravi ferite o perdere la vita.
•Quando la velocità del veicolo eccede i
20km/h, tutte le porte e il portellone si
bloccano automaticamente.
•Quando l'accensione viene commutata
su OFF, tutte le porte e il portellone si
sbloccano automaticamente.
Queste funzioni possono anche essere
disabilitate in modo che non siano
operative.
Modifica impostazione funzione di
blocco/sblocco automatico tramite
interruttore chiusura centralizzata (Con
interruttore chiusura centralizzata)
Le porte e il portellone si possono
impostare in modo che si blocchino o
sblocchino automaticamente selezionando
una qualsiasi delle funzioni riportate nella
tabella che segue e usando l'interruttore
chiusura centralizzata sul pannello interno
della porta.
Prima di mettersi in marcia
Porte e serrature
*Alcuni modelli.3-15
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

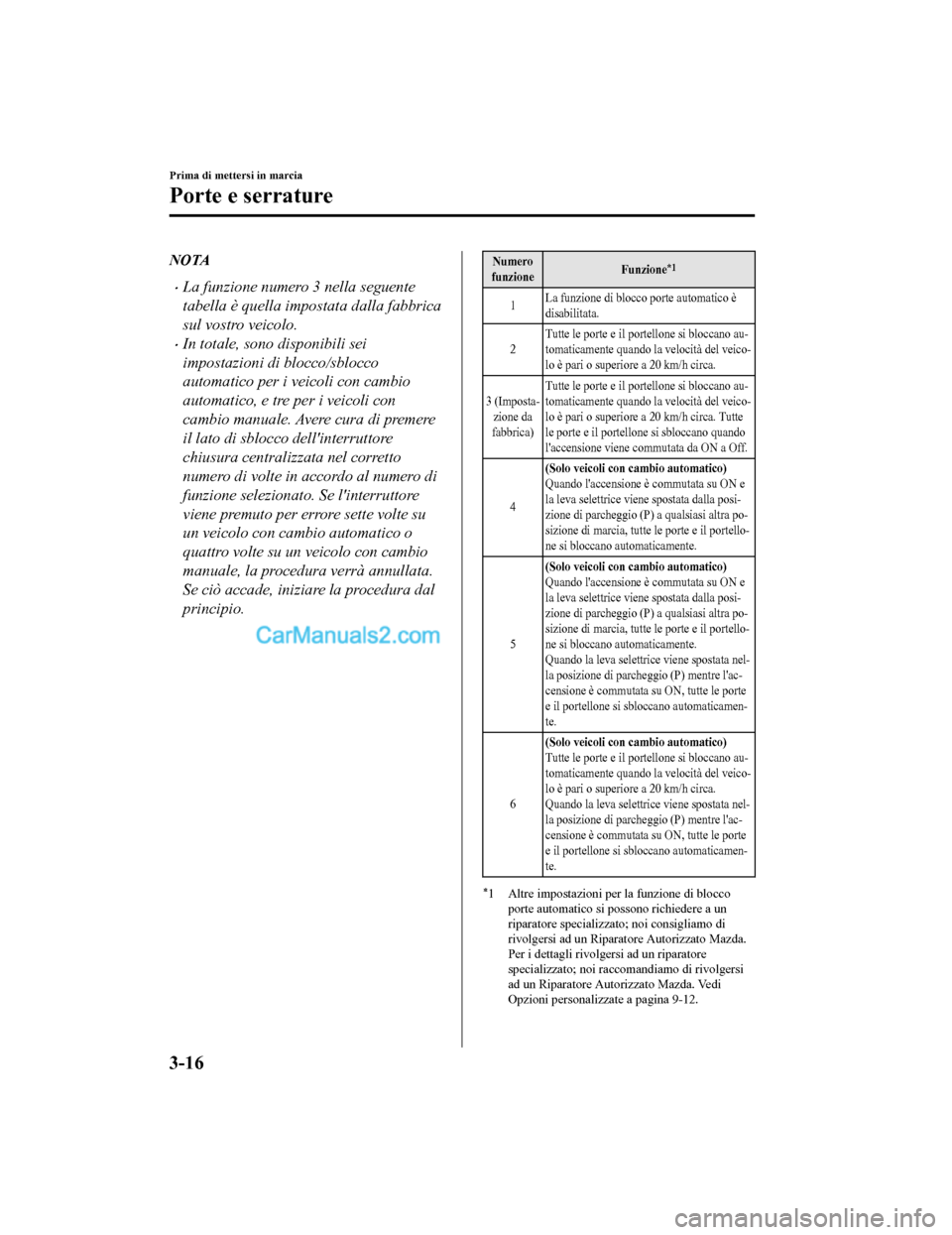

NOTA
•La funzione numero 3 nella seguente
tabella è quella impostata dalla fabbrica
sul vostro veicolo.
•In totale, sono disponibili sei
impostazioni di blocco/sblocco
automatico per i veicoli con cambio
automatico, e tre per i veicoli con
cambio manuale. Avere cura di premere
il lato di sblocco dell'interruttore
chiusura centralizzata nel corretto
numero di volte in accordo al numero di
funzione selezionato. Se l'interruttore
viene premuto per errore sette volte su
un veicolo con cambio automatico o
quattro volte su un veicolo con cambio
manuale, la procedura verrà annullata.
Se ciò accade, iniziare la procedura dal
principio.
Numero
funzione Funzione*1
1La funzione di blocco porte automatico è
disabilitata.
2 Tutte le porte e il portellone si bloccano au-
tomaticamente quando la velocità del veico-
lo è pari o superiore a 20 km/h circa.
3 (Imposta- zione da
fabbrica) Tutte le porte e il portellone si bloccano au-
tomaticamente quando la velocità del veico-
lo è pari o superiore a 20 km/h circa. Tutte
le porte e il portellone si sbloccano quando
l'accensione viene commutata da ON a Off.
4 (Solo veicoli con cambio automatico)
Quando l'accensione è commutata su ON e
la leva selettrice viene spostata dalla posi-
zione di parcheggio (P) a qualsiasi altra po-
sizione di marcia, tutte le porte e il portello-
ne si bloccano automaticamente.
5 (Solo veicoli con cambio automatico)
Quando l'accensione è commutata su ON e
la leva selettrice viene spostata dalla posi-
zione di parcheggio (P) a qualsiasi altra po-
sizione di marcia, tutte le porte e il portello-
ne si bloccano automaticamente.
Quando la leva selettrice viene spostata nel-
la posizione di parcheggio (P) mentre l'ac-
censione è commutata su ON, tutte le porte
e il portellone si sbloccano automaticamen-
te.
6 (Solo veicoli con cambio automatico)
Tutte le porte e il portellone si bloccano au-
tomaticamente quando la velocità del veico-
lo è pari o superiore a 20 km/h circa.
Quando la leva selettrice viene spostata nel-
la posizione di parcheggio (P) mentre l'ac-
censione è commutata su ON, tutte le porte
e il portellone si sbloccano automaticamen-
te.
*1 Altre impostazioni per la funzione di blocco
porte automatico si possono richiedere a un
riparatore specializzato; noi consigliamo di
rivolgersi ad un Riparatore Autorizzato Mazda.
Per i dettagli rivolgersi ad un riparatore
specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda. Vedi
Opzioni personalizzate a pagina 9-12.
Prima di mettersi in marcia
Porte e serrature
3-16
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

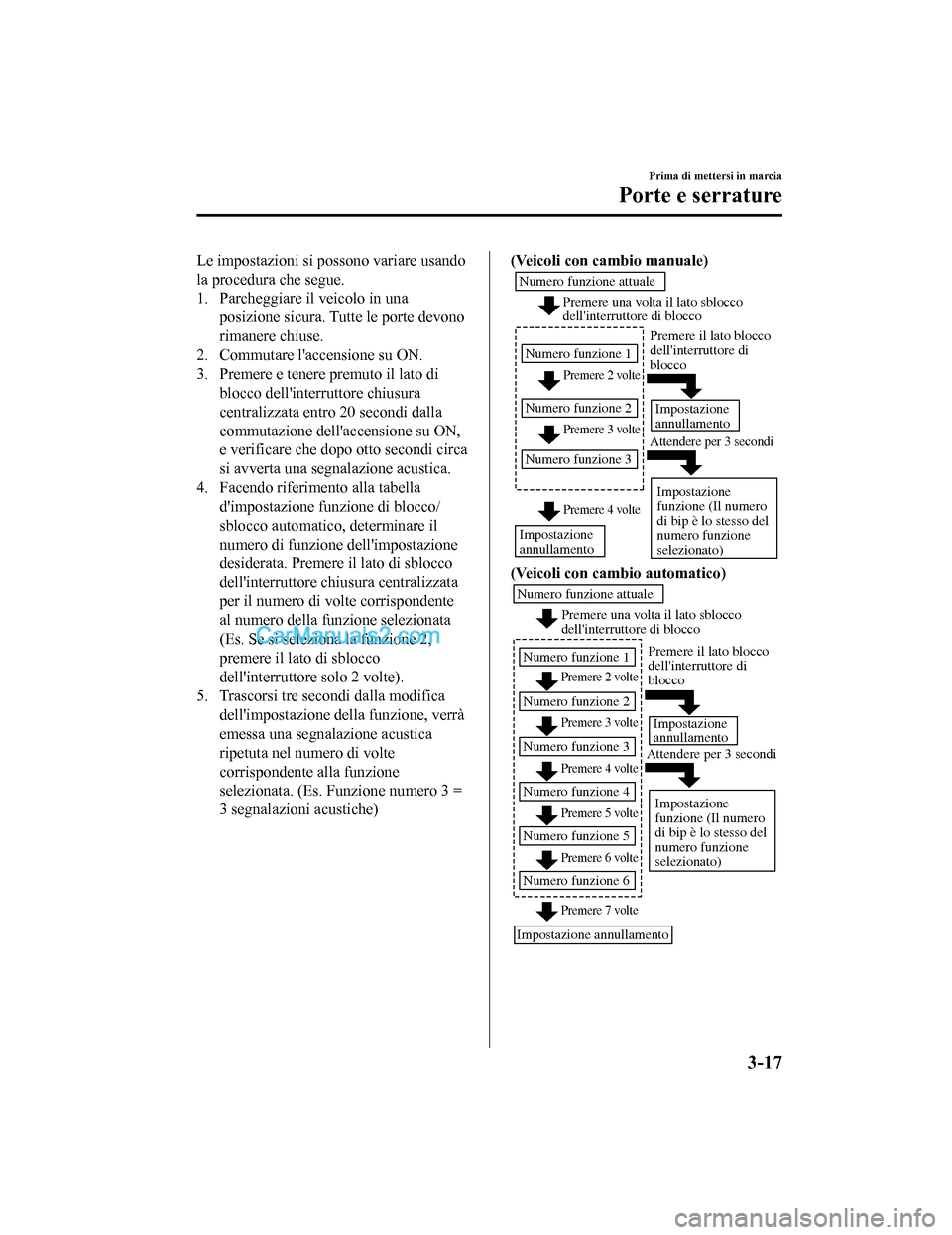

Le impostazioni si possono variare usando
la procedura che segue.
1. Parcheggiare il veicolo in unaposizione sicura. Tutte le porte devono
rimanere chiuse.
2. Commutare l'accensione su ON.
3. Premere e tenere premuto il lato di blocco dell'interr uttore chiusura
centralizzata entro 20 secondi dalla
commutazione dell'accensione su ON,
e verificare che dopo otto secondi circa
si avverta una segnalazione acustica.
4. Facendo riferimento alla tabella d'impostazione funzione di blocco/
sblocco automatico, determinare il
numero di funzione dell'impostazione
desiderata. Premere il lato di sblocco
dell'interruttore chiusura centralizzata
per il numero di volte corrispondente
al numero della funzione selezionata
(Es. Se si seleziona la funzione 2,
premere il lato di sblocco
dell'interruttore solo 2 volte).
5. Trascorsi tre secondi dalla modifica
dell'impostazione della funzione, verrà
emessa una segnalazione acustica
ripetuta nel numero di volte
corrispondente alla funzione
selezionata. (Es. Funzione numero 3 =
3 segnalazioni acustiche)(Veicoli con cambio manuale)
Premere 2 volte
Premere 3 volte
Numero funzione attuale
Numero funzione 1
Numero funzione 2
Numero funzione 3
Premere 4 volte
Premere una volta il lato sblocco
dell'interruttore di blocco
Impostazione
annullamento Impostazione
annullamento
Impostazione
funzione (Il numero
di bip è lo stesso del
numero funzione
selezionato)
Premere il lato blocco
dell'interruttore di
blocco
Attendere per 3 secondi
(Veicoli con cambio automatico)
Premere una volta il lato sblocco
dell'interruttore di blocco
Premere 2 volte
Premere 3 volte
Numero funzione attuale
Numero funzione 1
Numero funzione 2
Premere 4 volte
Numero funzione 3
Premere 5 volte
Numero funzione 4
Premere 7 volte
Numero funzione 5
Premere 6 volte
Numero funzione 6
Impostazione annullamento Impostazione
annullamento
Impostazione
funzione (Il numero
di bip è lo stesso del
numero funzione
selezionato)
Premere il lato blocco
dell'interruttore di
blocco
Attendere per 3 secondi
Prima di mettersi in marcia
Porte e serrature
3-17
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

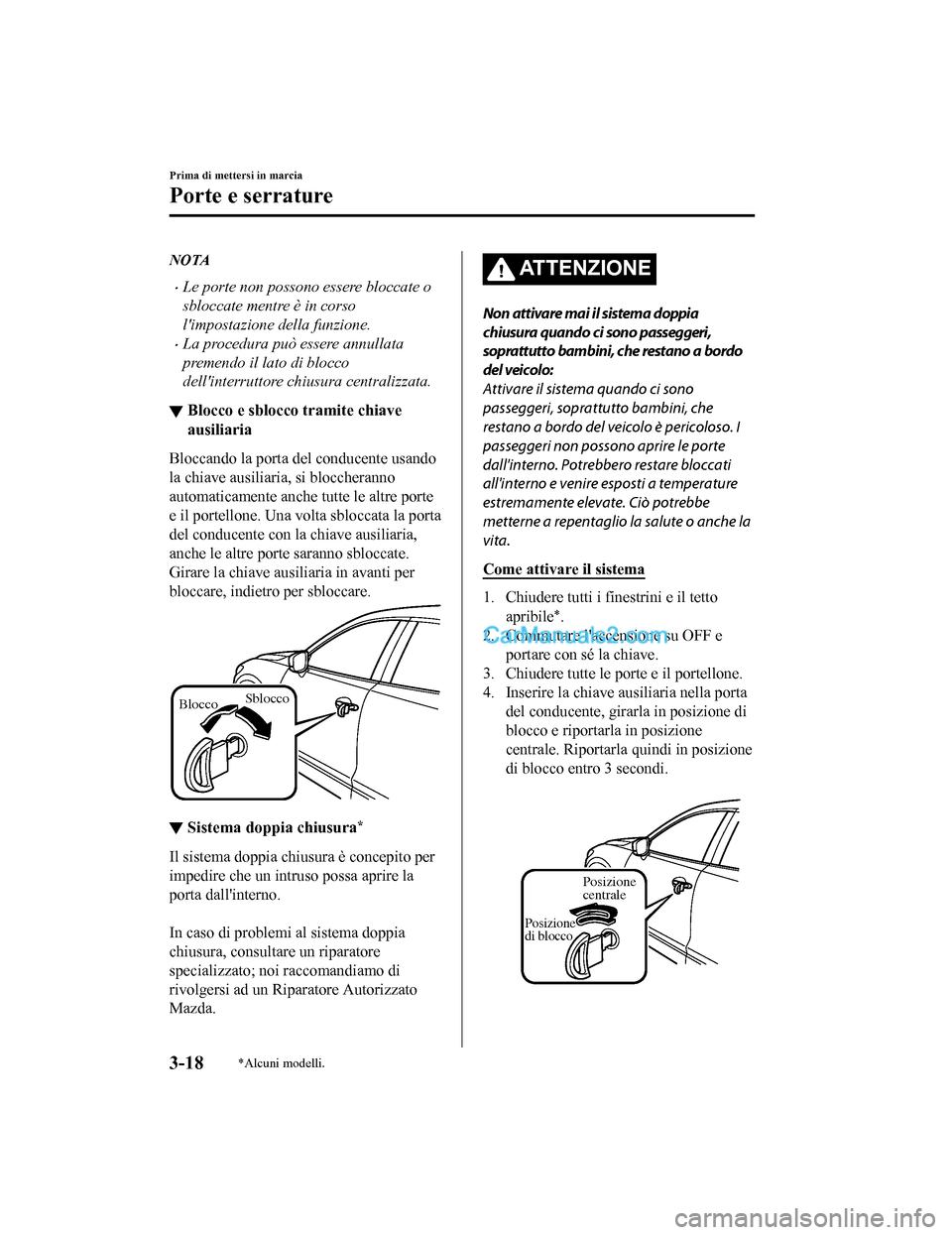

NOTA
•Le porte non possono essere bloccate o
sbloccate mentre è in corso
l'impostazione della funzione.
•La procedura può essere annullata
premendo il lato di blocco
dell'interruttore chiusura centralizzata.
▼Blocco e sblocco tramite chiave
ausiliaria
Bloccando la porta del conducente usando
la chiave ausiliaria, si bloccheranno
automaticamente anche tutte le altre porte
e il portellone. Una volta sbloccata la porta
del conducente con la chiave ausiliaria,
anche le altre porte saranno sbloccate.
Girare la chiave ausiliaria in avanti per
bloccare, indietro per sbloccare.
Blocco Sblocco
▼
Sistema doppia chiusura*
Il sistema doppia chiusura è concepito per
impedire che un intru
so possa aprire la
porta dall'interno.

In caso di problemi al sistema doppia
chiusura, consultare un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
ATTENZIONE
Non attivare mai il sistema doppia
chiusura quando ci sono passeggeri,
soprattutto bambini, che restano a bordo
del veicolo:
Attivare il sistema quando ci sono
passeggeri, soprattutto bambini, che
restano a bordo del veicolo è pericoloso. I
passeggeri non possono aprire le porte
dall'interno. Potrebbero restare bloccati
all'interno e venire esposti a temperature
estremamente elevate. Ciò potrebbe
metterne a repentaglio la salute o anche la
vita.
Come attivare il sistema
1. Chiudere tutti i finestrini e il tetto
apribile
*.
2. Commutare l'accensione su OFF e portare con sé la chiave.
3. Chiudere tutte le porte e il portellone.
4. Inserire la chiave ausiliaria nella porta del conducente, girarla in posizione di
blocco e riportarla in posizione
centrale. Riportarla quindi in posizione
di blocco entro 3 secondi.

Posizione
centrale
Posizione
di blocco
Prima di mettersi in marcia
Porte e serrature
3-18*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

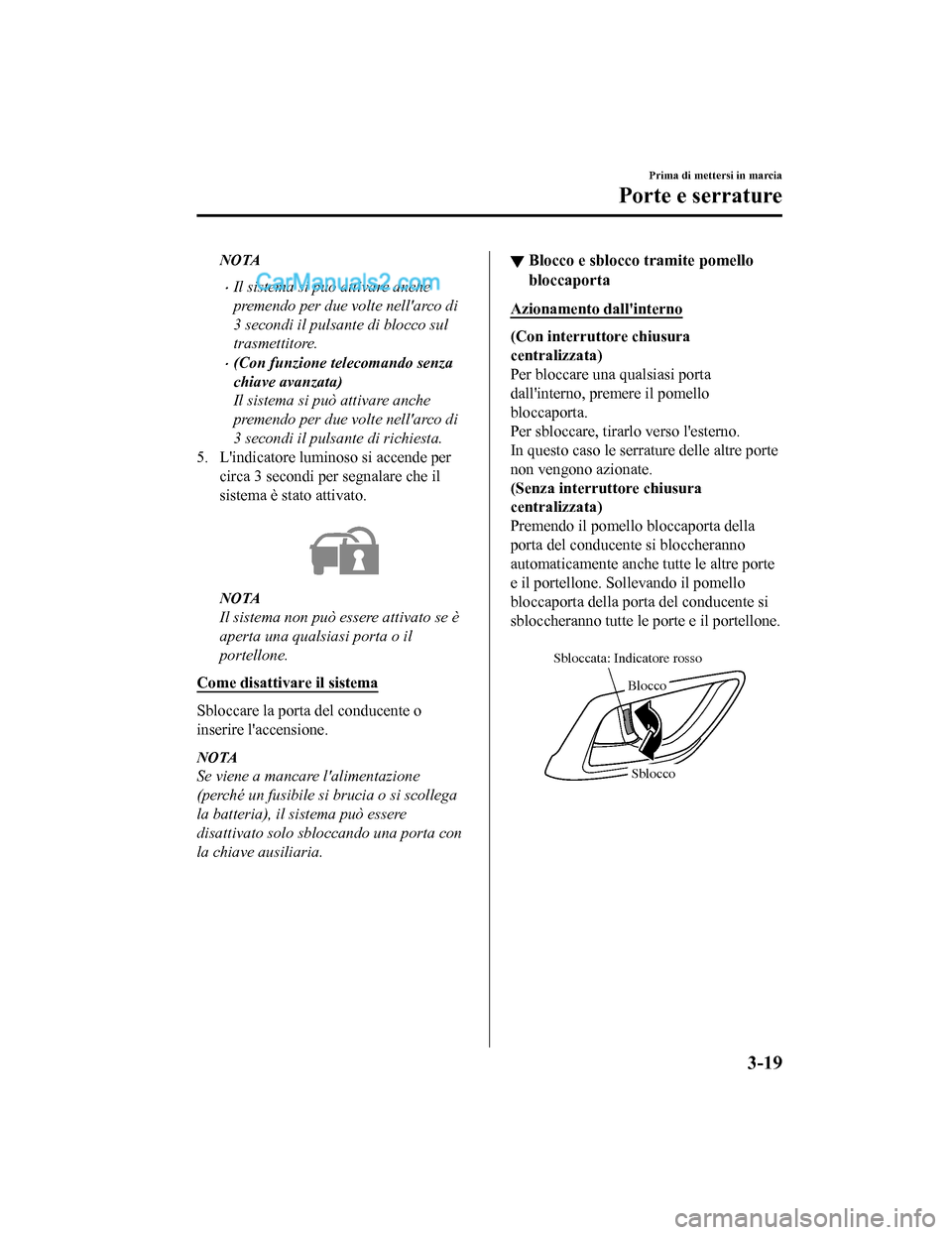

NOTA
•Il sistema si può attivare anche
premendo per due volte nell'arco di
3 secondi il pulsante di blocco sul
trasmettitore.
•(Con funzione telecomando senza
chiave avanzata)
Il sistema si può attivare anche
premendo per due volte nell'arco di
3 secondi il pulsante di richiesta.
5. L'indicatore luminoso si accende per circa 3 secondi per segnalare che il
sistema è stato attivato.

NOTA
Il sistema non può essere attivato se è
aperta una qualsiasi porta o il
portellone.
Come disattivare il sistema
Sbloccare la porta del conducente o
inserire l'accensione.
NOTA
Se viene a mancare l'alimentazione
(perché un fusibile si brucia o si scollega
la batteria), il sistema può essere
disattivato solo sbloccando una porta con
la chiave ausiliaria.
▼ Blocco e sblocco tramite pomello
bloccaporta
Azionamento dall'interno
(Con interruttore chiusura
centralizzata)
Per bloccare una qualsiasi porta
dall'interno, premere il pomello
bloccaporta.
Per sbloccare, tirarlo verso l'esterno.
In questo caso le serrature delle altre porte
non vengono azionate.
(Senza interruttore chiusura
centralizzata)
Premendo il pomello bloccaporta della
porta del conducente si bloccheranno
automaticamente anche tutte le altre porte
e il portellone. Sollevando il pomello
bloccaporta della porta del conducente si
sbloccheranno tutte le porte e il portellone.

Blocco
Sblocco
Sbloccata: Indicatore rosso
Prima di mettersi in marcia
Porte e serrature
3-19
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

Azionamento dall'esterno
Per bloccare le porte anteriore e posteriore
del passeggero dall'esterno tramite il
relativo pomello bloccaporta, spingere il
pomello in posizione di blocco e chiudere
la porta (non è necessario mantenere la
maniglia della porta in posizione di
apertura).
In questo caso le serrature delle altre porte
non vengono azionate.

Pomello bloccaporta
NOTA
Quando si blocca la porta in questo modo:
•Fare attenzione a non lasciare la chiave
all'interno del veicolo.
•Il pomello bloccaporta della porta del
conducente non è utilizzabile quando la
porta è aperta.
▼Blocco di sicurezza porte posteriori
per bambini
Questi blocchi hanno lo scopo di impedire
che i bambini, giocando, possano aprire
accidentalmente le porte posteriori.
Attivarli su entrambe le porte posteriori
quando ci sono bambini seduti sul sedile
posteriore del veicolo.

Se si attiva il blocco di sicurezza prima di
chiudere una porta, questa non si può più
aprire dall'interno. La porta si può aprire
solamente tirando la maniglia esterna.

Blocco Sblocco
Prima di mettersi in marcia
Porte e serrature
3-20
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

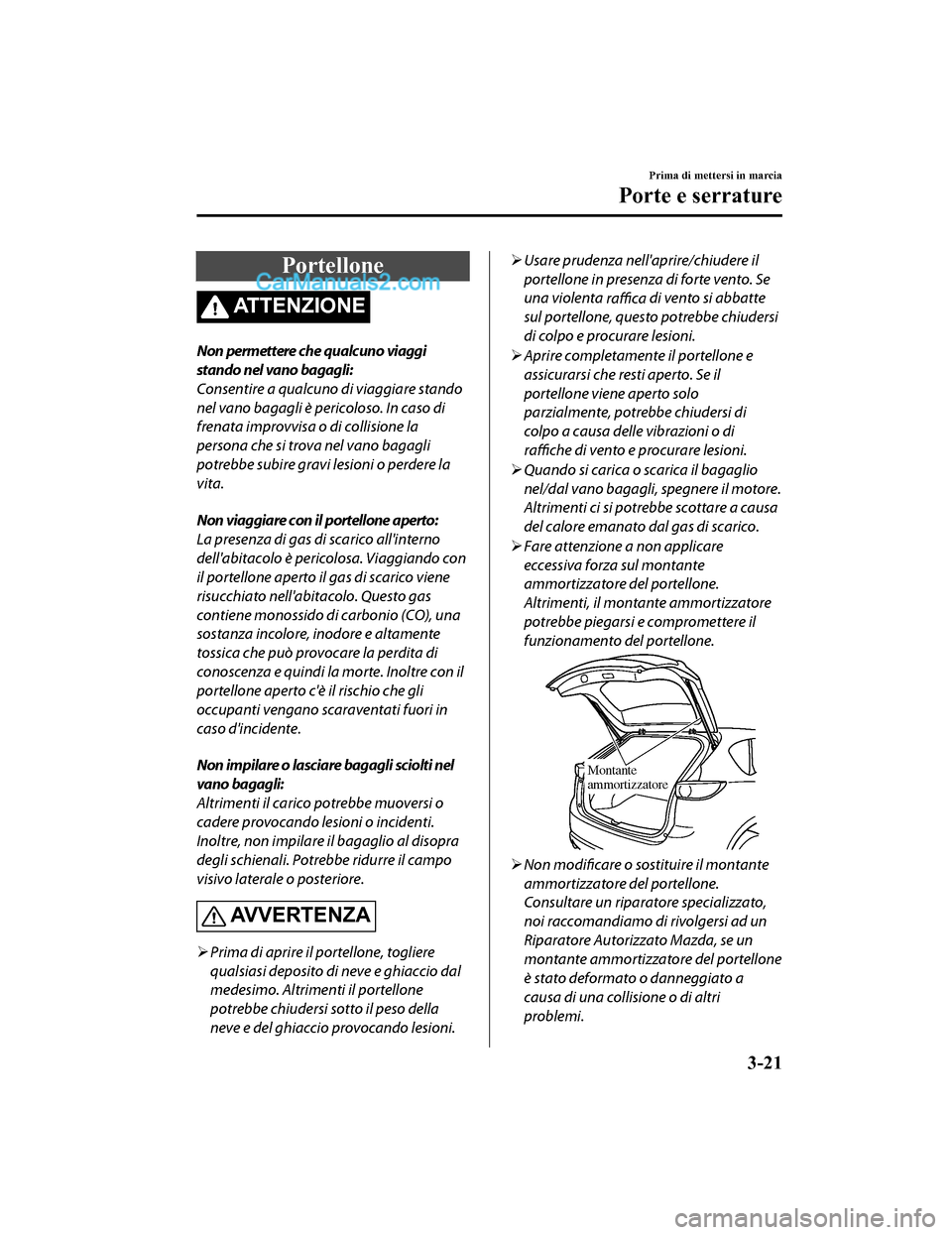

Portellone
ATTENZIONE
Non permettere che qualcuno viaggi
stando nel vano bagagli:
Consentire a qualcuno di viaggiare stando
nel vano bagagli è pericoloso. In caso di
frenata improvvisa o di collisione la
persona che si trova nel vano bagagli
potrebbe subire gravi lesioni o perdere la
vita.
Non viaggiare con il portellone aperto:
La presenza di gas di scarico all'interno
dell'abitacolo è pericolosa. Viaggiando con
il portellone aperto il gas di scarico viene
risucchiato nell'abitacolo. Questo gas
contiene monossido di carbonio (CO), una
sostanza incolore, inodore e altamente
tossica che può provocare la perdita di
conoscenza e quindi la morte. Inoltre con il
portellone aperto c'è il rischio che gli
occupanti vengano scaraventati fuori in
caso d'incidente.
Non impilare o lasciare bagagli sciolti nel
vano bagagli:
Altrimenti il carico potrebbe muoversi o
cadere provocando lesioni o incidenti.
Inoltre, non impilare il bagaglio al disopra
degli schienali. Potrebbe ridurre il campo
visivo laterale o posteriore.
AV V E R T E N Z A
 Prima di aprire il portellone, togliere
qualsiasi deposito di neve e ghiaccio dal
medesimo. Altrimenti il portellone
potrebbe chiudersi sotto il peso della
neve e del ghiaccio provocando lesioni.
 Usare prudenza nell'aprire/chiudere il
portellone in presenza di forte vento. Se
una violenta
raffica di vento si abbatte
sul portellone, questo potrebbe chiudersi
di colpo e procurare lesioni.
 Aprire completamente il portellone e
assicurarsi che resti aperto. Se il
portellone viene aperto solo
parzialmente, potrebbe chiudersi di
colpo a causa delle vibrazioni o di
raffiche di vento e procurare lesioni.
 Quando si carica o scarica il bagaglio
nel/dal vano bagagli, spegnere il motore.
Altrimenti ci si potrebbe scottare a causa
del calore emanato dal gas di scarico.
 Fare attenzione a non applicare
eccessiva forza sul montante
ammortizzatore del portellone.
Altrimenti, il montante ammortizzatore
potrebbe piegarsi e compromettere il
funzionamento del portellone.
Montante
ammortizzatore
Non modificare o sostituire il montante
ammortizzatore del portellone.
Consultare un riparatore specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, se un
montante ammortizzatore del portellone
è stato deformato o danneggiato a
causa di una collisione o di altri
problemi.
Prima di mettersi in marcia
Porte e serrature
3-21
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

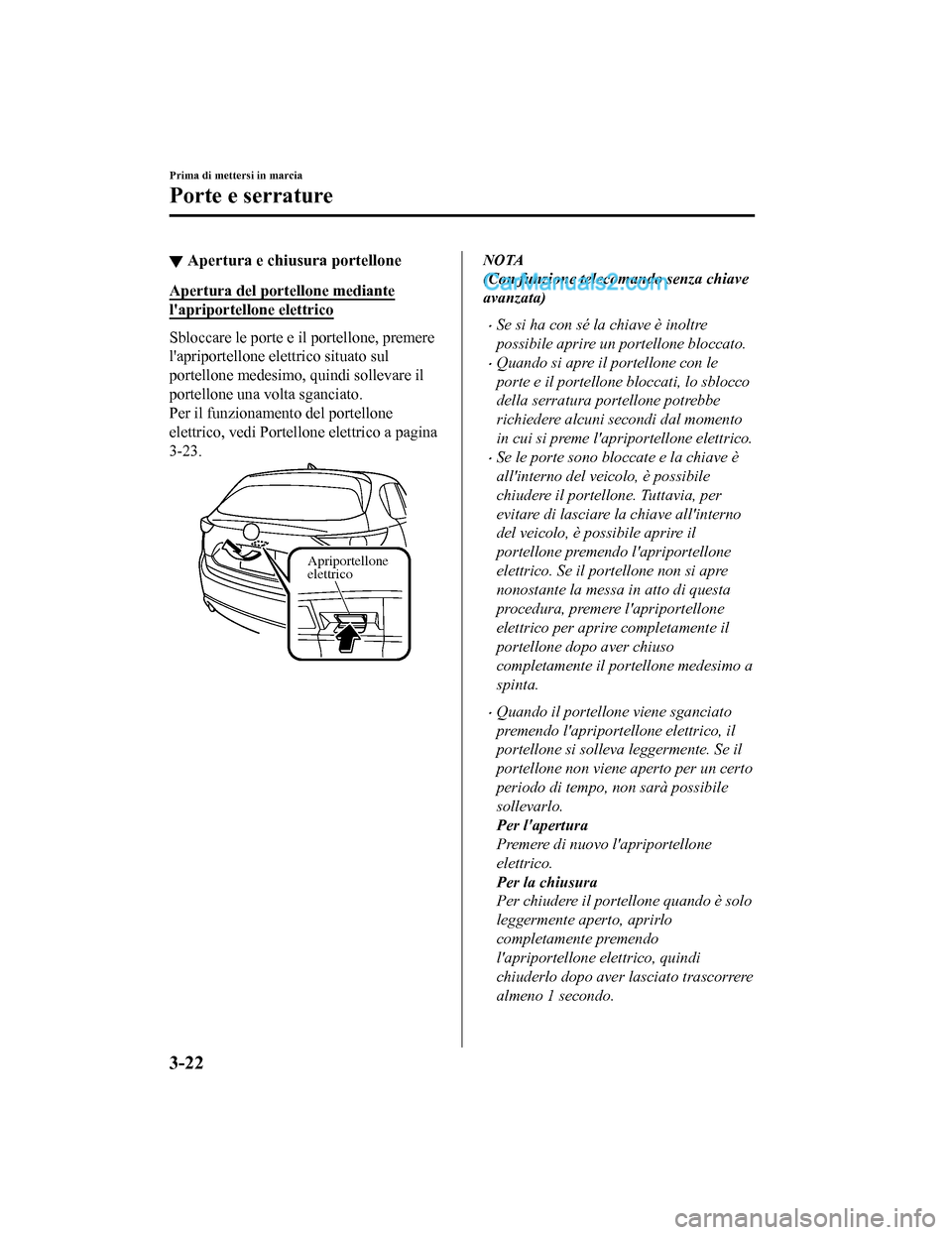

▼Apertura e chiu
sura portellone
Apertura del portellone mediante
l'apriportellone elettrico
Sbloccare le porte e il portellone, premere
l'apriportellone elettrico situato sul
portellone medesimo, quindi sollevare il
portellone una volta sganciato.
Per il funzionamento del portellone
elettrico, vedi Portellone elettrico a pagina
3-23.
Apriportellone
elettrico
NOTA
(Con funzione telecomando senza chiave
avanzata)
•Se si ha con sé la chiave è inoltre
possibile aprire un portellone bloccato.
•Quando si apre il portellone con le
porte e il portellone bloccati, lo sblocco
della serratura portellone potrebbe
richiedere alcuni secondi dal momento
in cui si preme l'apri portellone elettrico.
•Se le porte sono bloccate e la chiave è
all'interno del veicolo, è possibile
chiudere il portellone. Tuttavia, per
evitare di lasciare la chiave all'interno
del veicolo, è possibile aprire il
portellone premendo l'apriportellone
elettrico. Se il portellone non si apre
nonostante la messa in atto di questa
procedura, premere l'apriportellone
elettrico per aprire completamente il
portellone dopo aver chiuso
completamente il portellone medesimo a
spinta.
•Quando il portellone viene sganciato
premendo l'apriportellone elettrico, il
portellone si solleva leggermente. Se il
portellone non viene aperto per un certo
periodo di tempo, non sarà possibile
sollevarlo.
Per l'apertura
Premere di nuovo l'apriportellone
elettrico.
Per la chiusura
Per chiudere il portellone quando è solo
leggermente aperto, aprirlo
completamente premendo
l'apriportellone elettrico, quindi
chiuderlo dopo aver lasciato trascorrere
almeno 1 secondo.
Prima di mettersi in marcia
Porte e serrature
3-22
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

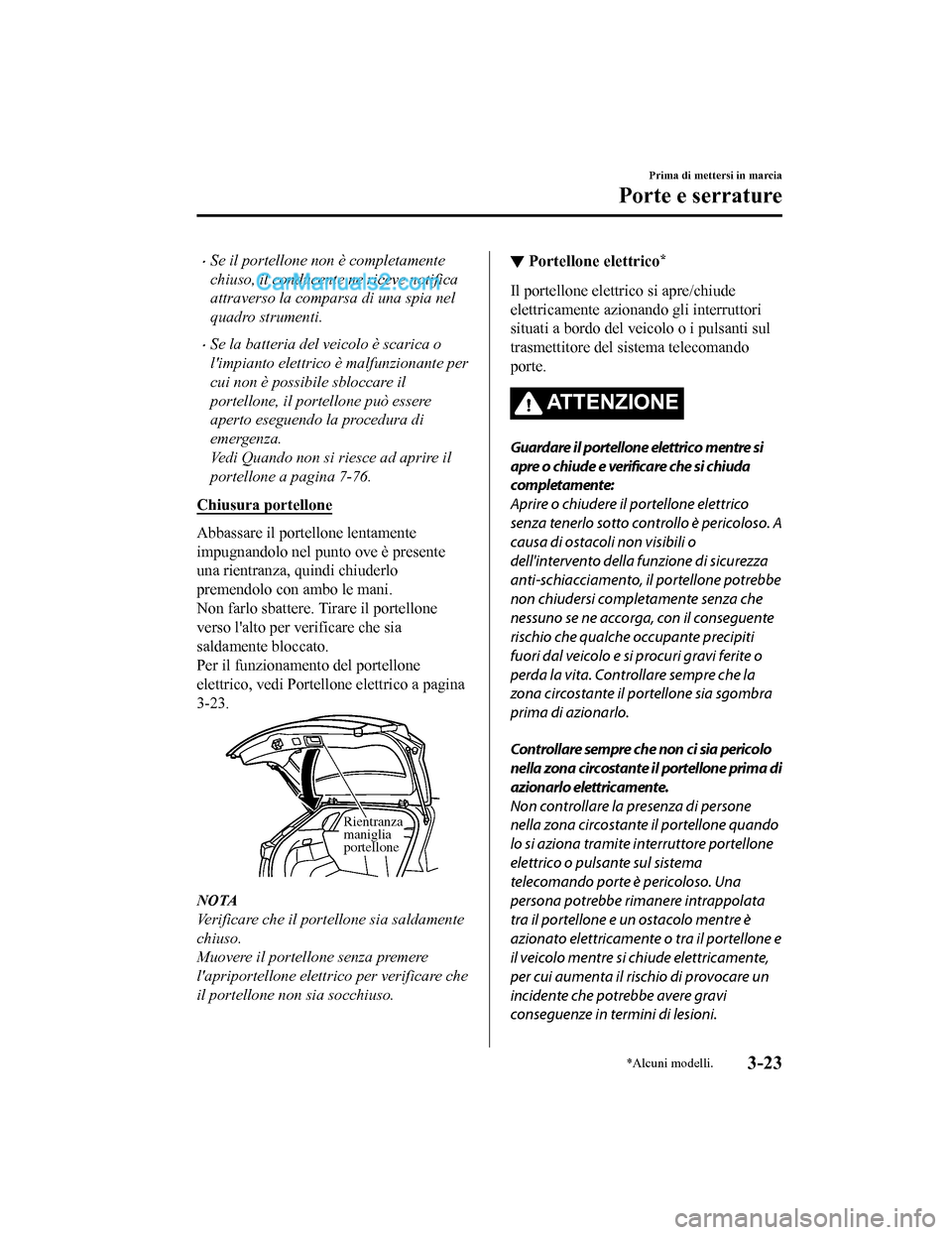

•Se il portellone non è completamente
chiuso, il conducente ne riceve notifica
attraverso la comparsa di una spia nel
quadro strumenti.
•Se la batteria del veicolo è scarica o
l'impianto elettrico è malfunzionante per
cui non è possibile sbloccare il
portellone, il portellone può essere
aperto eseguendo la procedura di
emergenza.
Vedi Quando non si riesce ad aprire il
portellone a pagina 7-76.
Chiusura portellone
Abbassare il portellone lentamente
impugnandolo nel punto ove è presente
una rientranza, quindi chiuderlo
premendolo con ambo le mani.
Non farlo sbattere. Tirare il portellone
verso l'alto per verificare che sia
saldamente bloccato.
Per il funzionamento del portellone
elettrico, vedi Portellone elettrico a pagina
3-23.
Rientranza
maniglia
portellone
NOTA
Verificare che il portellone sia saldamente
chiuso.
Muovere il portellone senza premere
l'apriportellone elettrico per verificare che
il portellone non sia socchiuso.
▼ Portellone elettrico*
Il portellone elettrico si apre/chiude
elettricamente azionando gli interruttori
situati a bordo del veicolo o i pulsanti sul
trasmettitore del sistema telecomando
porte.
AT T E N Z I O N E
Guardare il portellone elettrico mentre si
apre o chiude e verificare che si chiuda
completamente:
Aprire o chiudere il portellone elettrico
senza tenerlo sotto controllo è pericoloso. A
causa di ostacoli non visibili o
dell'intervento della fu
nzione di sicurezza
anti-schiacciamento, il portellone potrebbe
non chiudersi completamente senza che
nessuno se ne accorga, con il conseguente
rischio che qualche occupante precipiti
fuori dal veicolo e si procuri gravi ferite o
perda la vita. Controllare sempre che la
zona circostante il portellone sia sgombra
prima di azionarlo.
Controllare sempre che non ci sia pericolo
nella zona circostante il portellone prima di
azionarlo elettricamente.
Non controllare la presenza di persone
nella zona circostante il portellone quando
lo si aziona tramite interruttore portellone
elettrico o pulsante sul sistema
telecomando porte è pericoloso. Una
persona potrebbe rimanere intrappolata
tra il portellone e un ostacolo mentre è
azionato elettricamente o tra il portellone e
il veicolo mentre si chiude elettricamente,
per cui aumenta il rischio di provocare un
incidente che potrebbe avere gravi
conseguenze in termini di lesioni.
Prima di mettersi in marcia
Porte e serrature
*Alcuni modelli.3-23
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
