MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

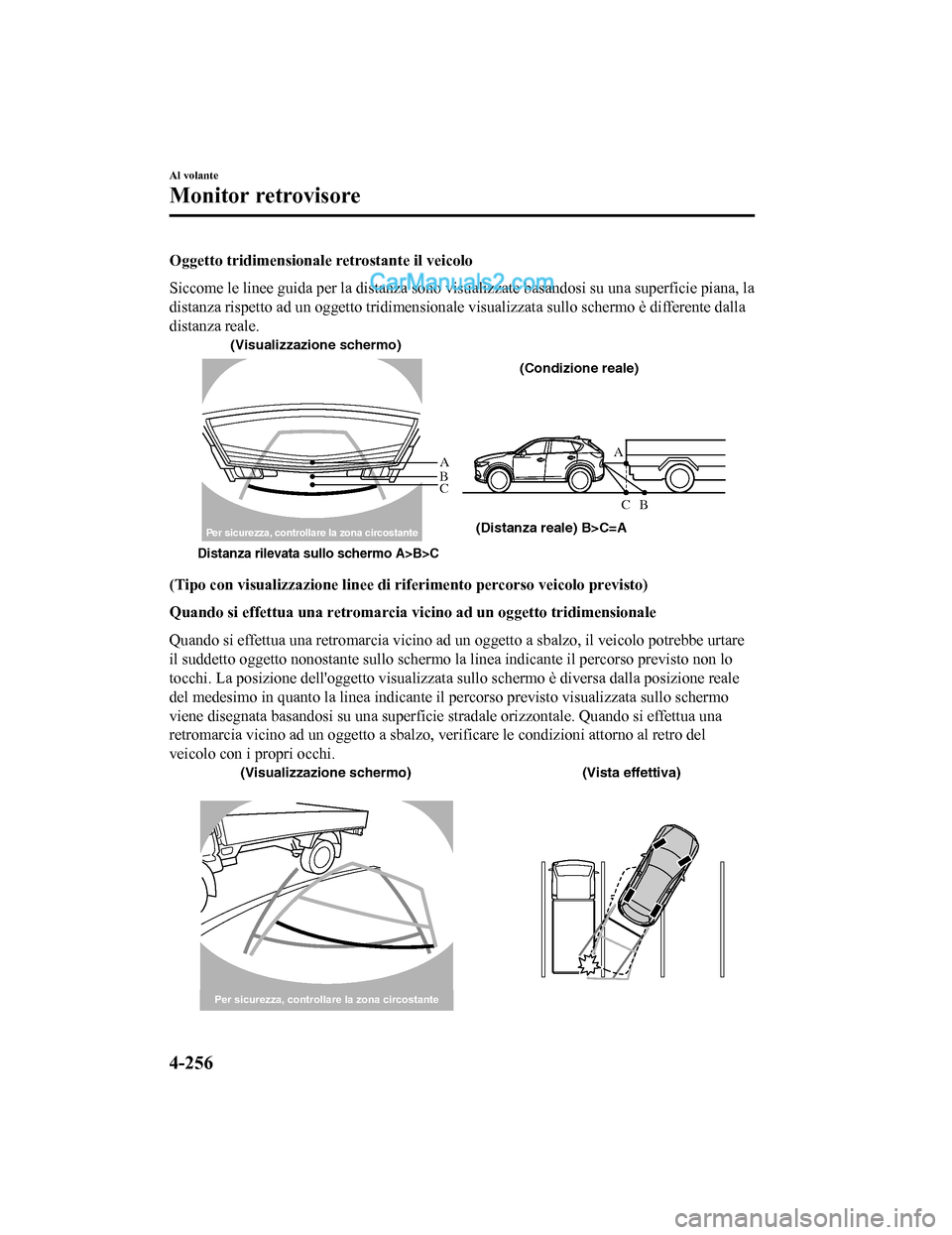

Oggetto tridimensionale retrostante il veicolo
Siccome le linee guida per la distanza sono visualizzate basandosi su una superficie piana, la
distanza rispetto ad un oggetto tridimensionale visualizzata sullo schermo è differente dalla
distanza reale.
A
A
C B
CB
(Distanza reale) B>C=A
Distanza rilevata sullo schermo A>B>C
(Visualizzazione schermo) (Condizione reale)
Per sicurezza, controllare la zona circostante
(Tipo con visualizzazione linee di riferimento percorso veicolo previsto)
Quando si effettua una retromarcia vicino ad un oggetto tridimensionale
Quando si effettua una retromarcia vicino ad un oggetto a sbalzo, il veicolo potrebbe urtare
il suddetto oggetto nonostante sullo schermo la linea indicante il percorso previsto non lo
tocchi. La posizione dell'oggetto visualizzata sullo schermo è diversa dalla posizione reale
del medesimo in quanto la linea indicante il percorso previsto visualizzata sullo schermo
viene disegnata basandosi su una superficie stradale orizzontale. Quando si effettua una
retromarcia vicino ad un oggetto a sbalzo, verificare le condizioni attorno al retro del
veicolo con i propri occhi.
(Visualizzazione schermo) (Vista effettiva)
Per sicurezza, controllare la zona circostante
Al volante
Monitor retrovisore
4-256
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

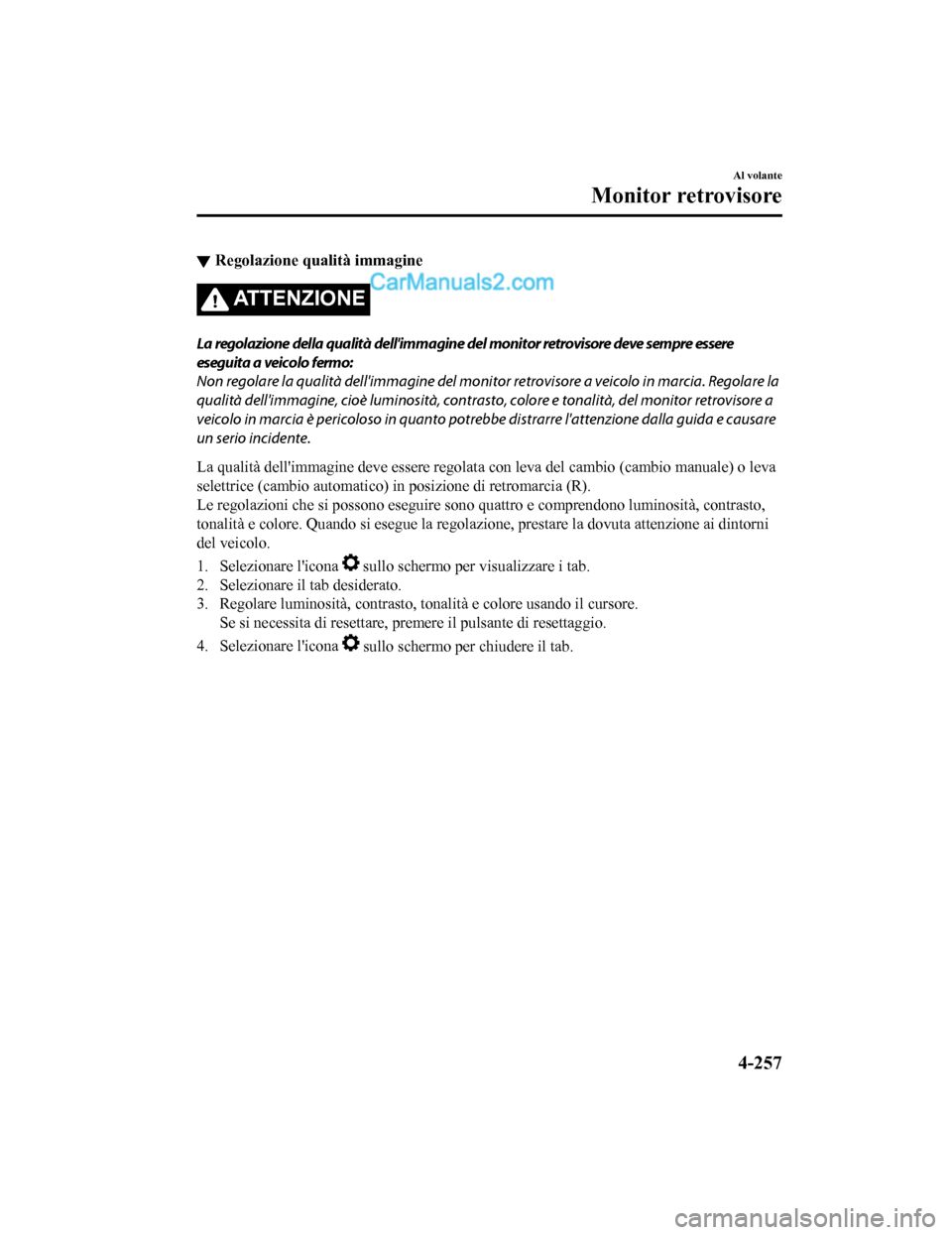

▼Regolazione qualità immagine
ATTENZIONE
La regolazione della qualità dell'immagine del monitor retrovisore deve sempre essere
eseguita a veicolo fermo:
Non regolare la qualità
dell'immagine del monitor retrovisore a veicolo in marcia. Regolare la
qualità dell'immagine, cioè lumino sità, contrasto, colore e tonalità, del monitor retrovisore a
veicolo in marcia è pericoloso in quanto pot rebbe distrarre l'attenzione dalla guida e causare
un serio incidente.
La qualità dell'immagine deve essere regolata con leva del cambio (cambio manuale) o leva
selettrice (cambio automatico) in posizione di retromarcia (R).
Le regolazioni che si possono eseguire sono quattro e comprendono luminosità, contrasto,
tonalità e colore. Quando si esegue la regolazione, prestare la dovuta attenzione ai dintorni
del veicolo.
1. Selezionare l'icona
sullo schermo per visualizzare i tab.
2. Selezionare il tab desiderato.
3. Regolare luminosità, contrasto, tonalità e colore usando il cursore.
Se si necessita di resettare, premere il pulsante di resettaggio.
4. Selezionare l'icona
sullo schermo per chiudere il tab.
Al volante
Monitor retrovisore
4-257
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

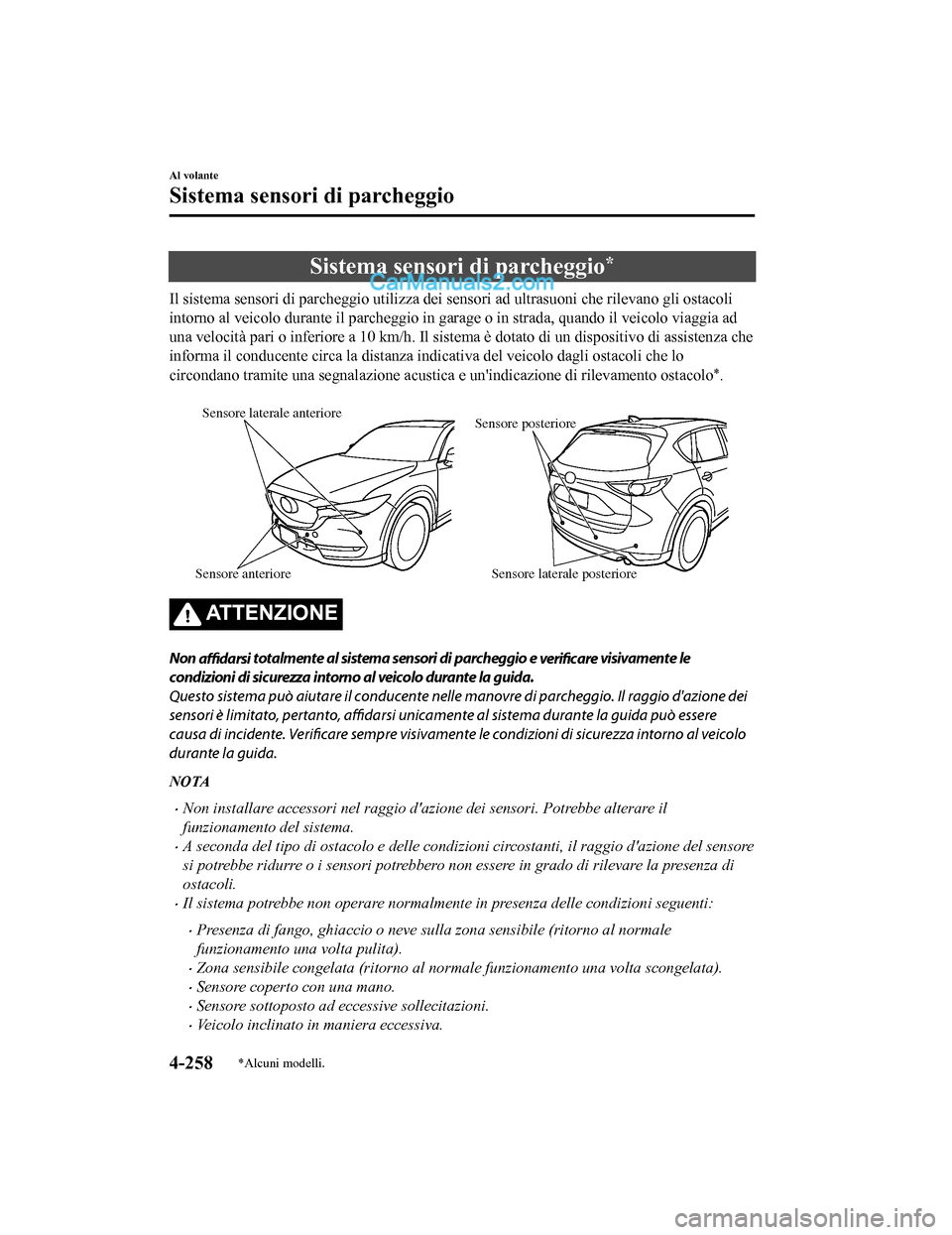

Sistema sensori di parcheggio*
Il sistema sensori di parcheggio utilizza dei sensori ad ultrasuoni che rilevano gli ostacoli
intorno al veicolo durante il parcheggio in ga rage o in strada, quando il veicolo viaggia ad
una velocità pari o inferiore a 10 km/h. Il sist ema è dotato di un dispositivo di assistenza che
informa il conducente circa la distanza indicativa del veicolo dagli ostacoli che lo
circondano tramite una segnal azione acustica e un'indicazione di rilevamento ostacolo
*.

Sensore laterale posteriore
Sensore laterale anteriore
Sensore posteriore
Sensore anteriore
AT T E N Z I O N E
Non affidarsi totalmente al sistema sensori di parcheggio e
verificare visivamente le
condizioni di sicurezza intorno al veicolo durante la guida.
Questo sistema può aiutare il conducente nelle manovre di parcheggio. Il raggio d'azione dei
sensori è limitato, pertanto, affidarsi unicamen te al sistema durante la guida può essere
causa di incidente. Verificare sempre visivamente le condizioni
di sicurezza intorno al veicolo
durante la guida.
NOTA
•Non installare accessori nel raggio d'azione dei sensori. Potrebbe alterare il
funzionamento del sistema.
•A seconda del tipo di ostacolo e delle condizioni circostanti, il raggio d'azione del sensore
si potrebbe ridurre o i sensori potrebbero non essere in grado di rilevare la presenza di
ostacoli.
•Il sistema potrebbe non operare normalme nte in presenza delle condizioni seguenti:
•Presenza di fango, ghiaccio o neve sulla zona sensibile (ritorno al normale
funzionamento una volta pulita).
•Zona sensibile congelata (ritorno al normale funzionamento una volta scongelata).
•Sensore coperto con una mano.
•Sensore sottoposto ad eccessive sollecitazioni.
•Veicolo inclinato in maniera eccessiva.
Al volante
Sistema sensori di parcheggio
4-258*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

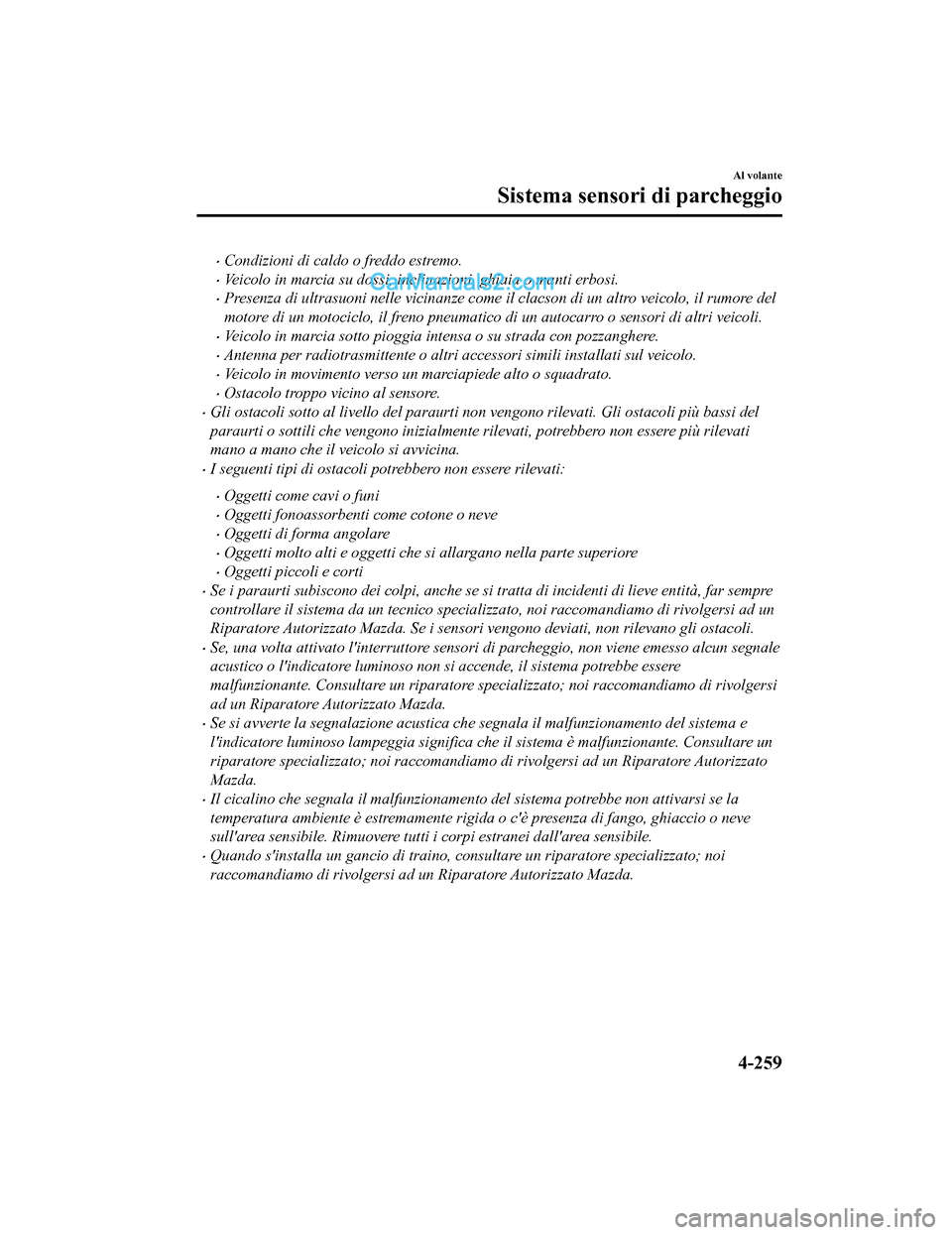

•Condizioni di caldo o freddo estremo.
•Veicolo in marcia su dossi, inclinazioni, ghiaia o manti erbosi.
•Presenza di ultrasuoni nelle vicinanze come il clacson di un altro veicolo, il rumore del
motore di un motociclo, il freno pneumatico di un autocarro o sensori di altri veicoli.
•Veicolo in marcia sotto pioggia intensa o su strada con pozzanghere.
•Antenna per radiotrasmittente o altri accessori simili installati sul veicolo.
•Veicolo in movimento verso un marciapiede alto o squadrato.
•Ostacolo troppo vicino al sensore.
•Gli ostacoli sotto al livello del paraurti n on vengono rilevati. Gli ostacoli più bassi del
paraurti o sottili che vengono inizialmente rilevati, potrebbero non essere più rilevati
mano a mano che il veicolo si avvicina.
•I seguenti tipi di ostacoli potrebbero non essere rilevati:
•Oggetti come cavi o funi
•Oggetti fonoassorbenti come cotone o neve
•Oggetti di forma angolare
•Oggetti molto alti e oggetti che si allargano nella parte superiore
•Oggetti piccoli e corti
•Se i paraurti subiscono dei colpi, anche se si tratta di incidenti di lieve entità, far sempre
controllare il sistema da un tecnico speciali zzato, noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Se i sensori vengono deviati, non rilevano gli ostacoli.
•Se, una volta attivato l'interruttore sensori di parcheggio, non viene emesso alcun segnale
acustico o l'indicatore luminoso non si accende, il sistema potrebbe essere
malfunzionante. Consultare un riparatore sp ecializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Se si avverte la segnalazione acustica che segnala il malfunzionamento del sistema e
l'indicatore luminoso lampeggi a significa che il sistema è malfunzionante. Consultare un
riparatore specializza to; noi raccomandiamo di rivolg ersi ad un Riparatore Autorizzato
Mazda.
•Il cicalino che segnala il malfunzionamento del sistema potrebbe non attivarsi se la
temperatura ambiente è estremamente rigida o c'è presenza di fango, ghiaccio o neve
sull'area sensibile. Rimuovere tutti i corpi estranei dall'area sensibile.
•Quando s'installa un gancio di traino, consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
Sistema sensori di parcheggio
4-259
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

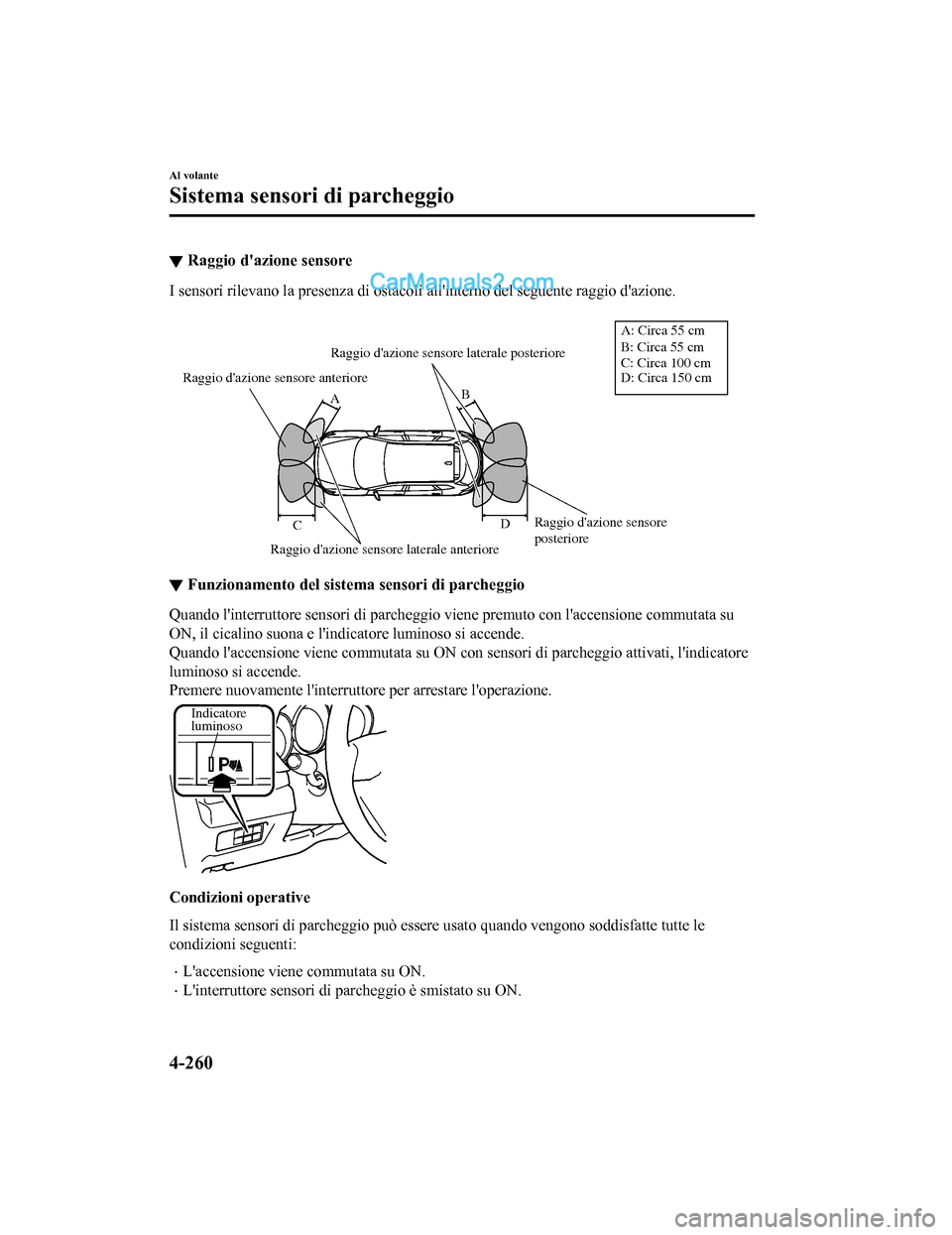

▼Raggio d'azione sensore
I sensori rilevano la presenza di ostacoli all'interno del seguente raggio d'azione.

Raggio d'azione sensore anteriore
Raggio d'azione sensore laterale anteriore Raggio d'azione sensore
posteriore
Raggio d'azione sensore laterale posteriore
B
A
D
C A: Circa 55 cm
B: Circa 55 cm
C: Circa 100 cm
D: Circa 150 cm
▼
Funzionamento del sistema sensori di parcheggio
Quando l'interruttore sensori di parcheggio viene premuto con l'accensione commutata su
ON, il cicalino suona e l'indicatore luminoso si accende.
Quando l'accensione viene commutata su ON con sensori di parcheggio attivati, l'indicatore
luminoso si accende.
Premere nuovamente l'interruttore per arrestare l'operazione.
Indicatore
luminoso
Condizioni operative
Il sistema sensori di parcheggio può essere usato quando vengono soddisfatte tutte le
condizioni seguenti:
•L'accensione viene commutata su ON.
•L'interruttore sensori di parcheggio è smistato su ON.
Al volante
Sistema sensori di parcheggio
4-260
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

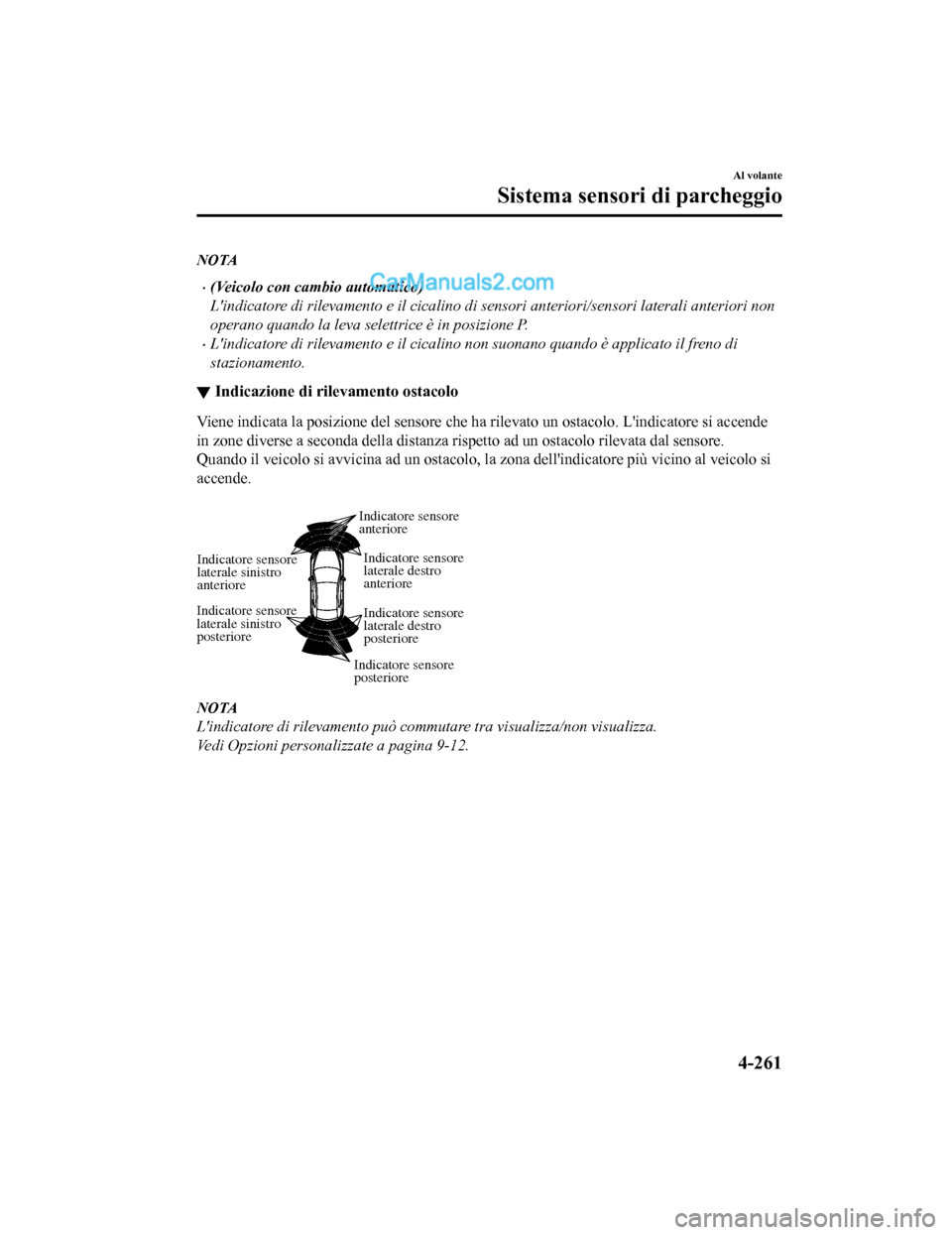

NOTA
•(Veicolo con cambio automatico)
L'indicatore di rilevamento e il cicalino di sensori anteriori/sensori laterali anteriori non
operano quando la leva selettrice è in posizione P.
•L'indicatore di rilevamento e il cicalino non suonano quando è applicato il freno di
stazionamento.
▼ Indicazione di rilevamento ostacolo
Viene indicata la posizione del sensore che ha rilevato un ostacolo. L'indicatore si accende
in zone diverse a seconda della distanza rispetto ad un ostacolo rilevata dal sensore.
Quando il veicolo si avvicina ad un ostacolo,
la zona dell'indicatore più vicino al veicolo si
accende.

Indicatore sensore
laterale sinistro
anteriore Indicatore sensore
laterale destro
anteriore
Indicatore sensore
laterale destro
posteriore
Indicatore sensore
laterale sinistro
posteriore Indicatore sensore
anteriore
Indicatore sensore
posteriore
NOTA
L'indicatore di rilevamento può commutare tra visualizza/non visualizza.
Vedi Opzioni personalizzate a pagina 9-12.
Al volante
Sistema sensori di parcheggio
4-261
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

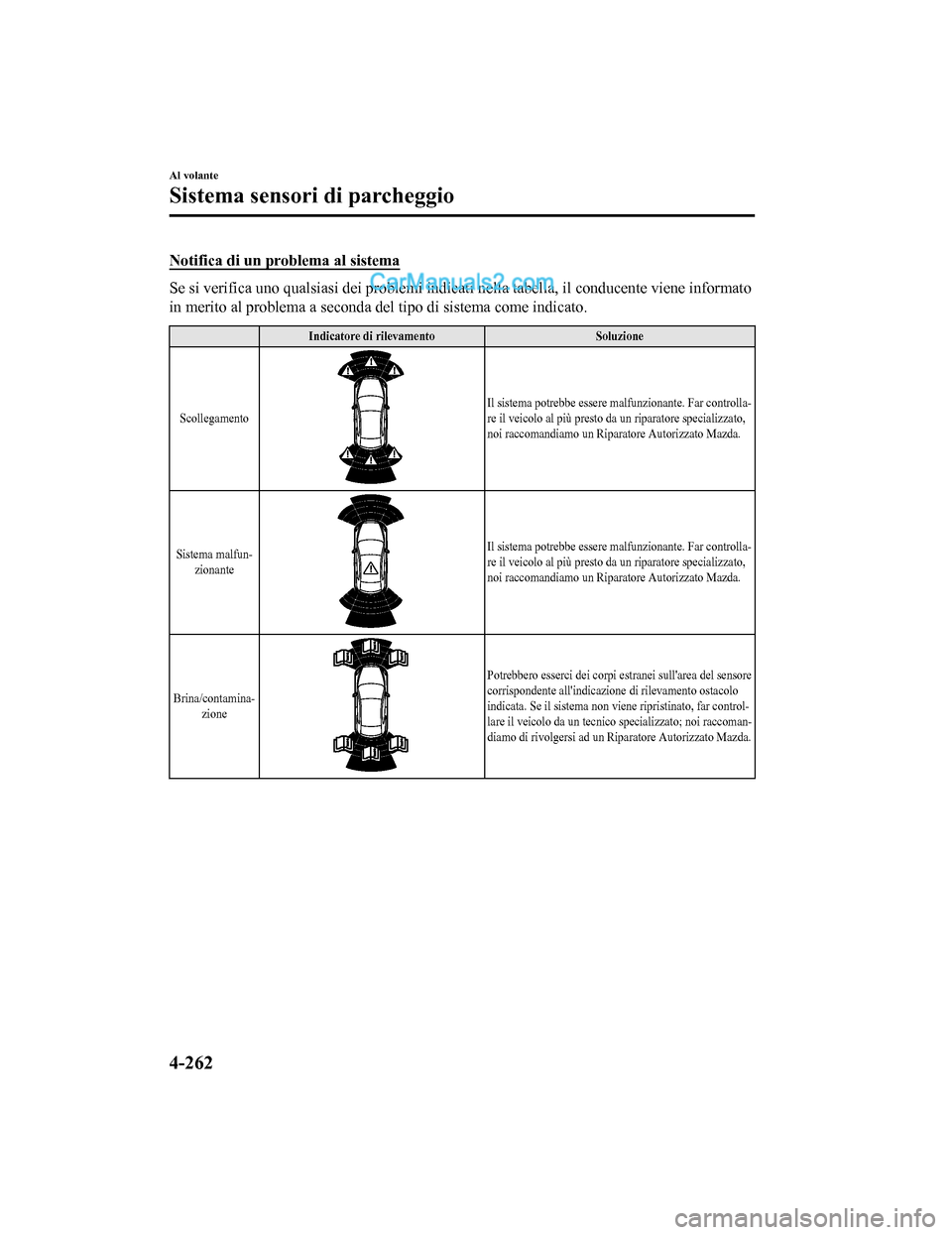

Notifica di un problema al sistema
Se si verifica uno qualsiasi dei problemi indicati nella tabella, il conducente viene informato
in merito al problema a seconda del tipo di sistema come indicato.
Indicatore di rilevamentoSoluzione
Scollegamento
Il sistema potrebbe essere ma lfunzionante. Far controlla-
re il veicolo al più presto da un riparatore specializzato,
noi raccomandiamo un Riparatore Autorizzato Mazda.
Sistema malfun- zionante
Il sistema potrebbe essere ma lfunzionante. Far controlla-
re il veicolo al più presto da un riparatore specializzato,
noi raccomandiamo un Riparatore Autorizzato Mazda.
Brina/contamina- zione
Potrebbero esserci dei corpi estranei sull'area del sensore
corrispondente all'indicazione di rilevamento ostacolo
indicata. Se il sistema non viene ripristinato, far control-
lare il veicolo da un tecnico specializzato; noi raccoman-
diamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Al volante
Sistema sensori di parcheggio
4-262
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

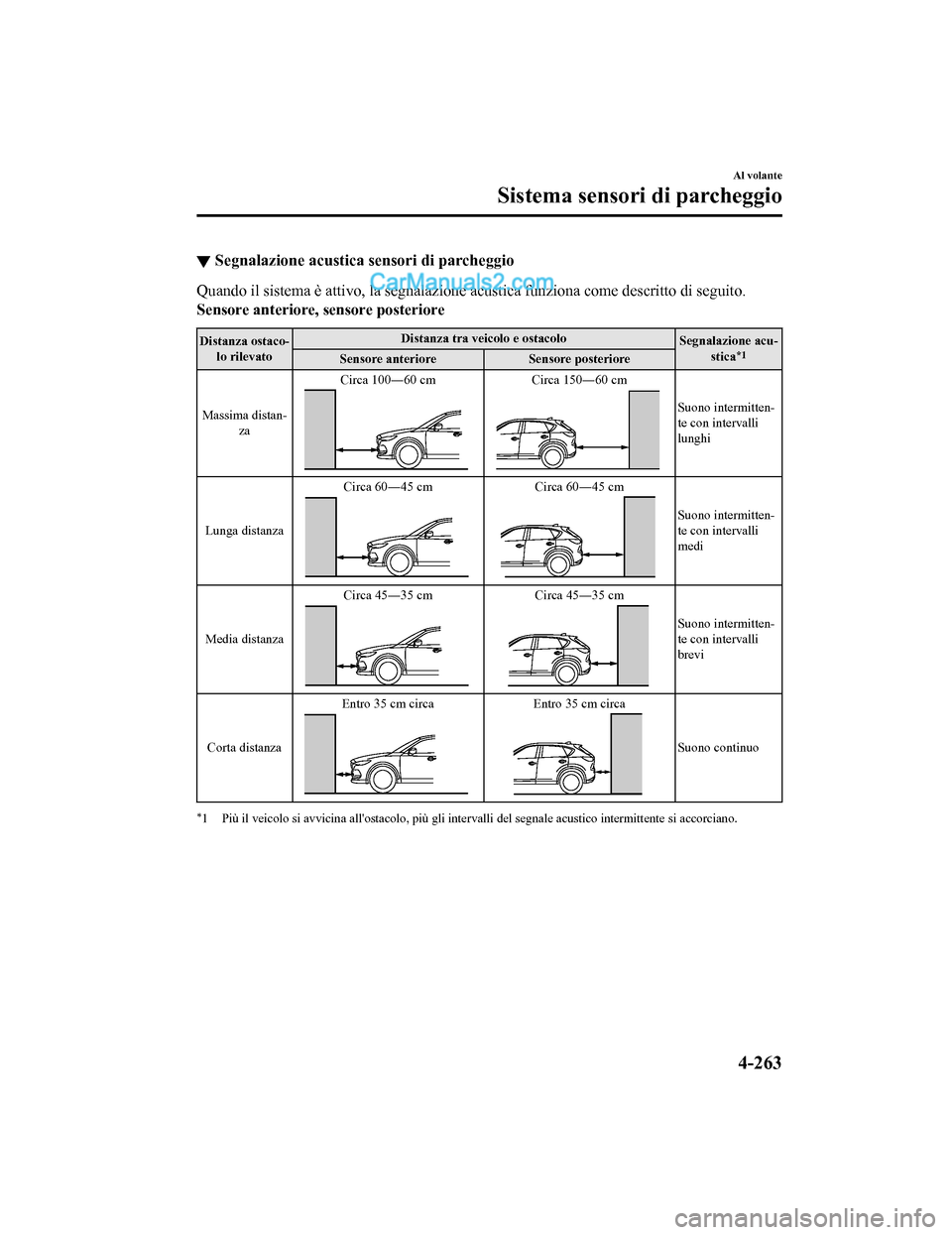

▼Segnalazione acustica sensori di parcheggio
Quando il sistema è attivo, la segnalazione
acustica funziona come descritto di seguito.
Sensore anteriore, sensore posteriore
Distanza ostaco-
lo rilevato Distanza tra veicolo e ostacolo
Segnalazione acu-
stica*1Sensore anteriore Sensore posteriore
Massima distan- za Circa 100
―60 cm
Circa 150 ―60 cm
Suono intermitten-
te con intervalli
lunghi
Lunga distanza Circa 60
―45 cm
Circa 60 ―45 cm
Suono intermitten-
te con intervalli
medi
Media distanza Circa 45
―35 cm
Circa 45 ―35 cm
Suono intermitten-
te con intervalli
brevi
Corta distanza Entro 35 cm circa
Entro 35 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'osta
colo, più gli intervalli del segnale acustico intermittente si accorciano.
Al volante
Sistema sensori di parcheggio
4-263
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

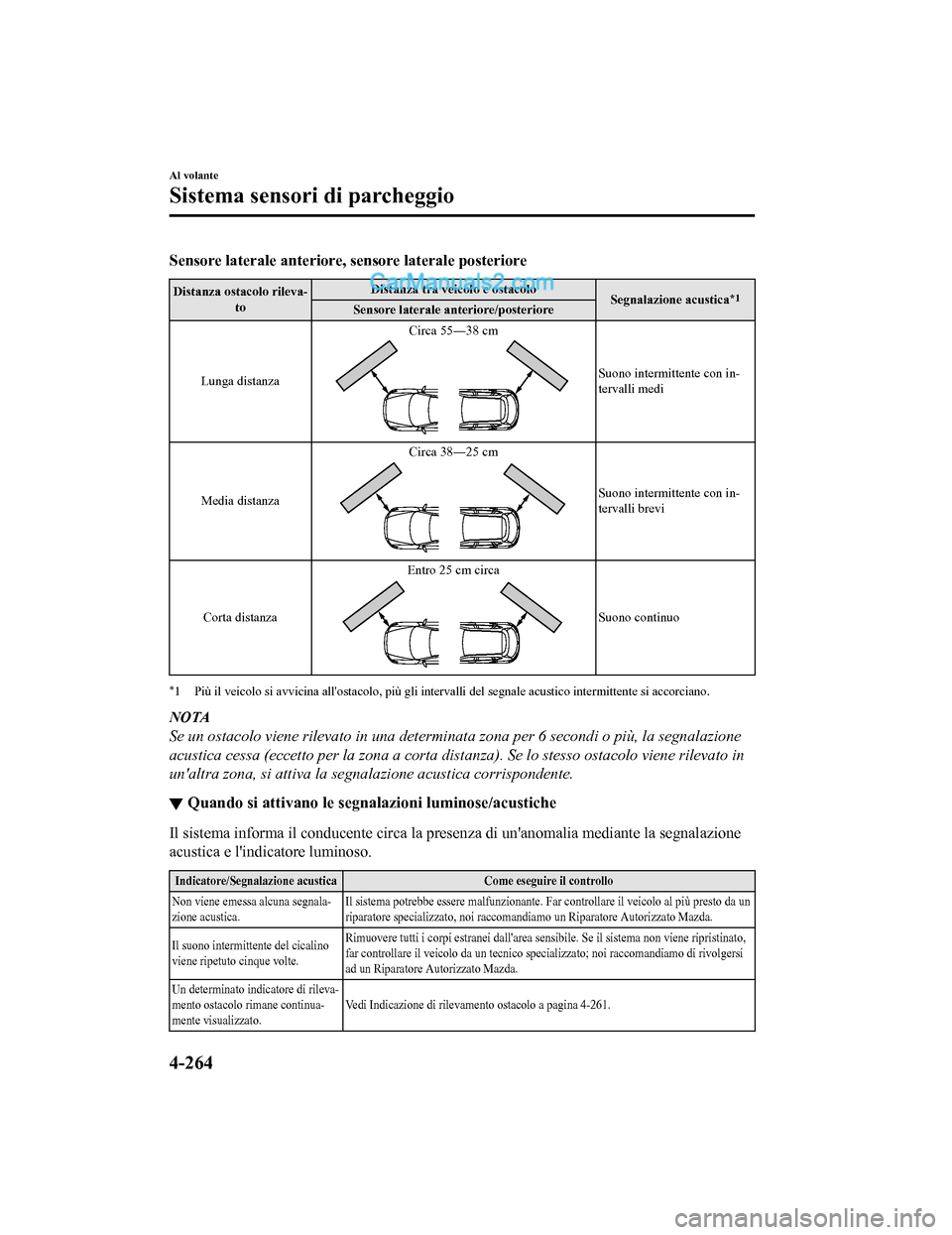

Sensore laterale anteriore, sensore laterale posteriore
Distanza ostacolo rileva-
to Distanza tra veicolo e ostacolo
Segnalazione acustica*1Sensore laterale anteriore/posteriore
Lunga distanza Circa 55
―38 cm
Suono intermittente con in-
tervalli medi
Media distanza Circa 38
―25 cm
Suono intermittente con in-
tervalli brevi
Corta distanza Entro 25 cm circa
Suono continuo
*1 Più il veicolo si avvicina all'ostacolo, più gli inte
rvalli del segnale acustico intermittente si accorciano.
NOTA
Se un ostacolo viene rilevato in una determinata zona per 6 secondi o più, la segnalazione
acustica cessa (eccetto per la zona a corta distanza). Se lo stesso ostacolo viene rilevato in
un'altra zona, si attiva la segnalazione acustica corrispondente.
▼ Quando si attivano le segn
alazioni luminose/acustiche
Il sistema informa il conducente circa la presenza di un'anomalia mediante la segnalazione
acustica e l'indicatore luminoso.
Indicatore/Segnalazione acustica Come eseguire il controllo
Non viene emessa alcuna segnala-
zione acustica. Il sistema potrebbe essere malfunzionante. Far
controllare il veicolo al più presto da un
riparatore specializzato, noi raccomandiamo un Riparatore Autorizzato Mazda.
Il suono intermittente del cicalino
viene ripetuto cinque volte. Rimuovere tutti i corpi estranei dall'area sensibile. Se il sistema non viene ripristinato,
far controllare il veicolo da un tecnico sp
ecializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
Un determinato indicatore di rileva-
mento ostacolo rimane continua-
mente visualizzato. Vedi Indicazione di rilevamento ostacolo a pagina 4-261.
Al volante
Sistema sensori di parcheggio
4-264
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

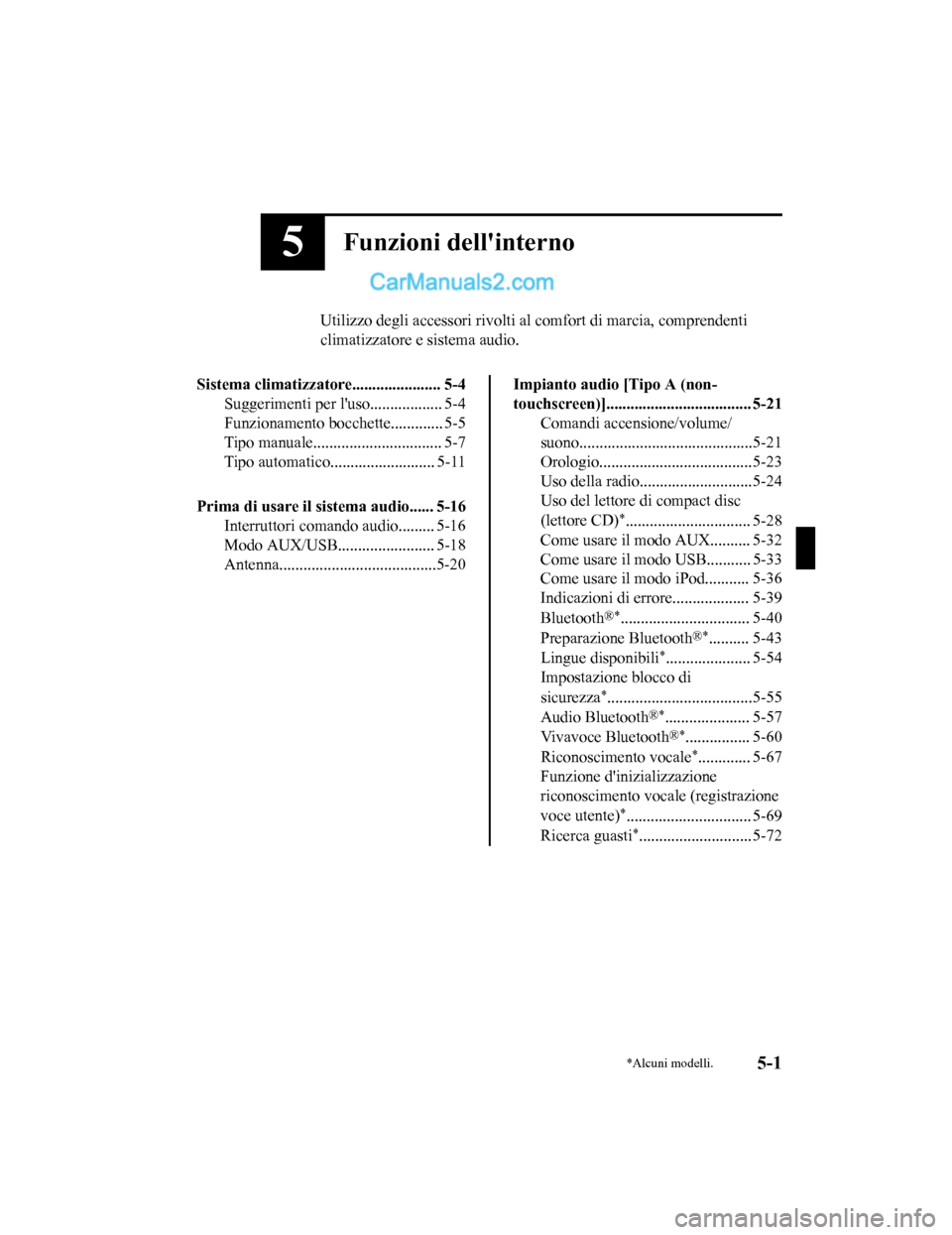

5Funzioni dell'interno
Utilizzo degli accessori rivolti al comfort di marcia, comprendenti
climatizzatore e sistema audio.
Sistema climatizzatore ...................... 5-4
Suggerimenti per l'uso.................. 5-4
Funzionamento bocchette............. 5-5
Tipo manuale................................ 5-7
Tipo automatico.......................... 5-11
Prima di usare il sistema audio...... 5-16 Interruttori comando audio......... 5-16
Modo AUX/USB........ ................ 5-18
Antenna.......................................5-20
Impianto audio [Tipo A (non-
touchscreen)].................................... 5-21 Comandi accensione/volume/
suono...........................................5-21
Orologio......................................5-23
Uso della radio............................5-24
Uso del lettore di compact disc
(lettore CD)
*............................... 5-28
Come usare il modo AUX.......... 5-32
Come usare il m odo USB........... 5-33
Come usare il modo iPod........... 5-36
Indicazioni di errore................... 5-39
Bluetooth
®*................................ 5-40
Preparazione Bluetooth
®*.......... 5-43
Lingue disponibili
*..................... 5-54
Impostazione blocco di
sicurezza
*....................................5-55
Audio Bluetooth
®*..................... 5-57
Vivavoce Bluetooth
®*................ 5-60
Riconoscimento vocale
*............. 5-67
Funzione d'inizializzazione
riconoscimento vo cale (registrazione
voce utente)
*............................... 5-69
Ricerca guasti
*............................ 5-72
*Alcuni modelli.5-1
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
