MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)

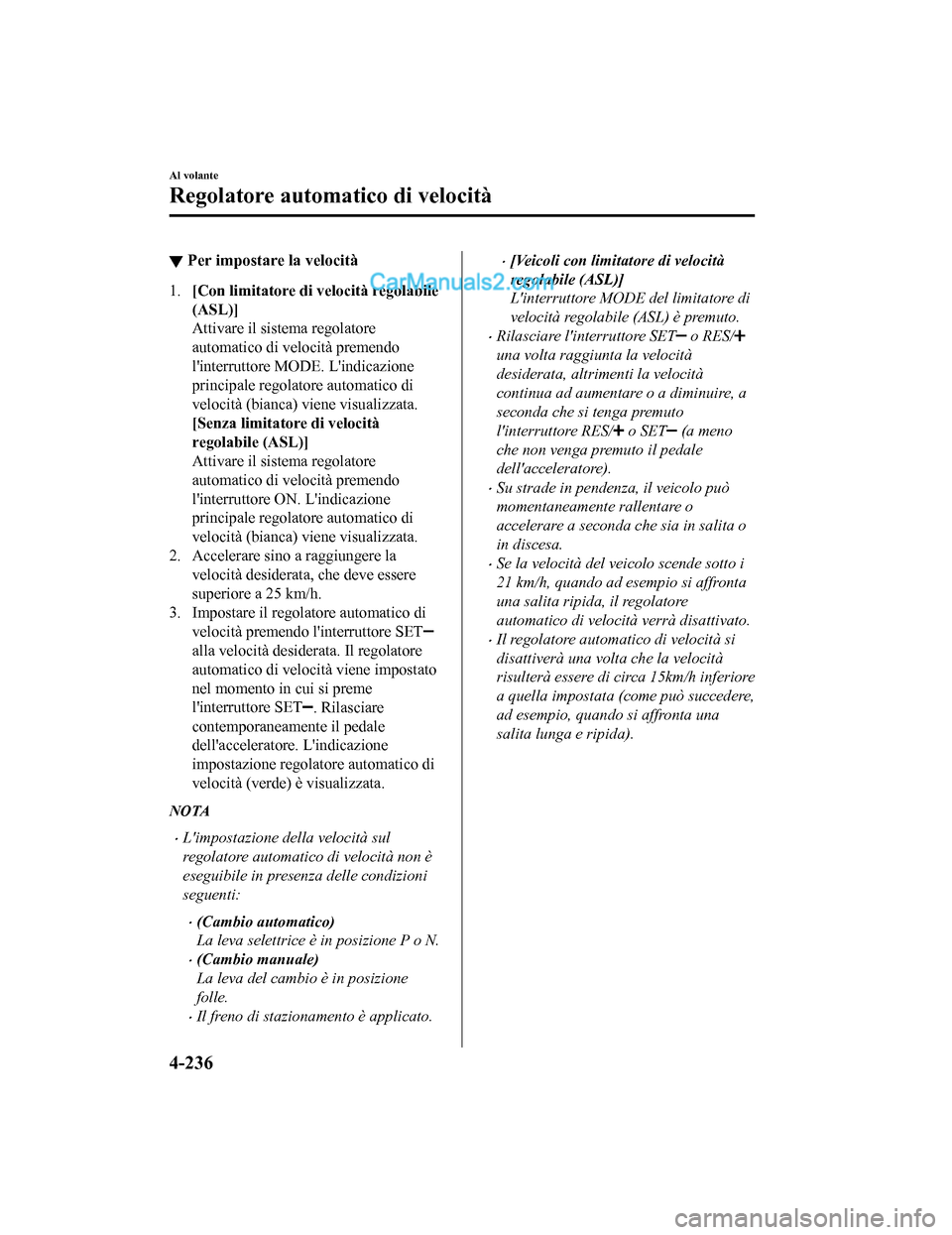

▼Per impostare la velocità
1.
[Con limitatore di velocità regolabile
(ASL)]
Attivare il sistema regolatore
automatico di velocità premendo
l'interruttore MODE. L'indicazione
principale regolatore automatico di
velocità (bianca) viene visualizzata.
[Senza limitatore di velocità
regolabile (ASL)]
Attivare il sistema regolatore
automatico di velocità premendo
l'interruttore ON. L'indicazione
principale regolatore automatico di
velocità (bianca) viene visualizzata.
2. Accelerare sino a raggiungere la
velocità desiderata, che deve essere
superiore a 25 km/h.
3. Impostare il regolatore automatico di
velocità premendo l'interruttore SET
alla velocità desiderata. Il regolatore
automatico di velocità viene impostato
nel momento in cui si preme
l'interruttore SET
. Rilasciare
contemporaneamente il pedale
dell'acceleratore. L'indicazione
impostazione regolatore automatico di
velocità (verde) è visualizzata.
NOTA
•L'impostazione della velocità sul
regolatore automatico di velocità non è
eseguibile in presenza delle condizioni
seguenti:
•(Cambio automatico)
La leva selettrice è in posizione P o N.
•(Cambio manuale)
La leva del cambio è in posizione
folle.
•Il freno di stazionamento è applicato.
•[Veicoli con limitatore di velocità
regolabile (ASL)]
L'interruttore MODE del limitatore di
velocità regolabile (ASL) è premuto.
•Rilasciare l'interruttore SET o RES/
una volta raggiunta la velocità
desiderata, altrim enti la velocità
continua ad aumentare o a diminuire, a
seconda che si tenga premuto
l'interruttore RES/
o SET (a meno
che non venga premuto il pedale
dell'acceleratore).
•Su strade in pendenza, il veicolo può
momentaneamente rallentare o
accelerare a seconda che sia in salita o
in discesa.
•Se la velocità del veicolo scende sotto i
21 km/h, quando ad esempio si affronta
una salita ripida, il regolatore
automatico di velocità verrà disattivato.
•Il regolatore automatico di velocità si
disattiverà una volta che la velocità
risulterà essere di circa 15km/h inferiore
a quella impostata (come può succedere,
ad esempio, quando si affronta una
salita lunga e ripida).
Al volante
Regolatore automatico di velocità
4-236
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

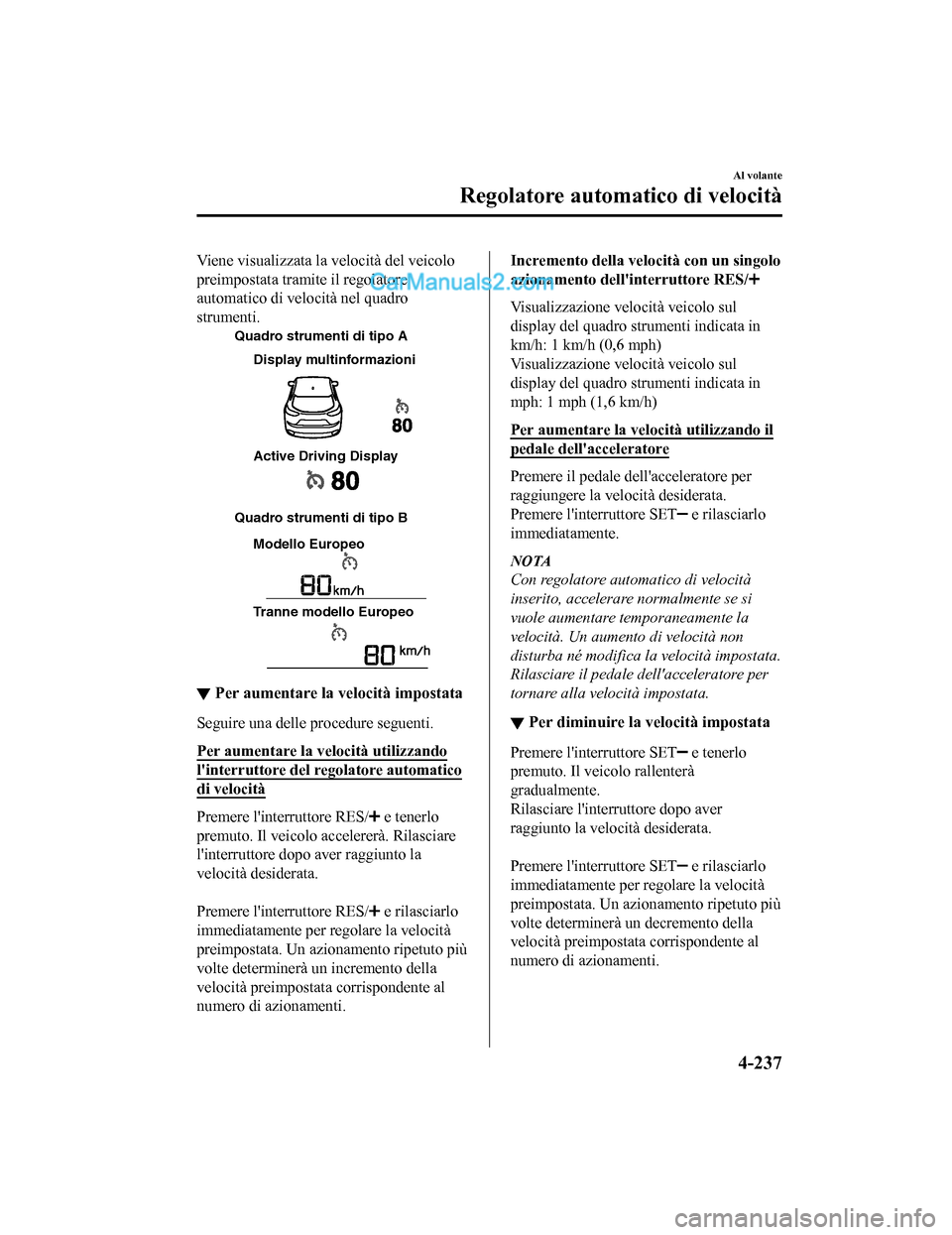

Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità nel quadro
strumenti.
Quadro strumenti di tipo A
Quadro strumenti di tipo BModello Europeo
Tranne modello Europeo Display multinformazioni
Active Driving Display
▼Per aumentare la velocità impostata
Seguire una delle procedure seguenti.
Per aumentare la velocità utilizzando
l'interruttore del regolatore automatico
di velocità
Premere l'interruttore RES/ e tenerlo
premuto. Il veicolo accelererà. Rilasciare
l'interruttore dopo aver raggiunto la
velocità desiderata.

Premere l'interruttore RES/
e rilasciarlo
immediatamente per regolare la velocità
preimpostata. Un azionamento ripetuto più
volte determinerà un incremento della
velocità preimpostata corrispondente al
numero di azionamenti.
Incremento della velo cità con un singolo
azionamento dell'interruttore RES/
Visualizzazione velocità veicolo sul
display del quadro strumenti indicata in
km/h: 1 km/h (0,6 mph)
Visualizzazione velocità veicolo sul
display del quadro strumenti indicata in
mph: 1 mph (1,6 km/h)
Per aumentare la velocità utilizzando il
pedale dell'acceleratore
Premere il pedale dell'acceleratore per
raggiungere la velocità desiderata.
Premere l'interruttore SET
e rilasciarlo
immediatamente.
NOTA
Con regolatore automatico di velocità
inserito, accelerare normalmente se si
vuole aumentare temporaneamente la
velocità. Un aumento di velocità non
disturba né modifica la velocità impostata.
Rilasciare il pedale dell'acceleratore per
tornare alla velocità impostata.
▼ Per diminuire la velocità impostata
Premere l'interruttore SET e tenerlo
premuto. Il veicolo rallenterà
gradualmente.
Rilasciare l'interruttore dopo aver
raggiunto la velocità desiderata.

Premere l'interruttore SET
e rilasciarlo
immediatamente per regolare la velocità
preimpostata. Un azionamento ripetuto più
volte determinerà un decremento della
velocità preimpostata corrispondente al
numero di azionamenti.
Al volante
Regolatore automatico di velocità
4-237
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

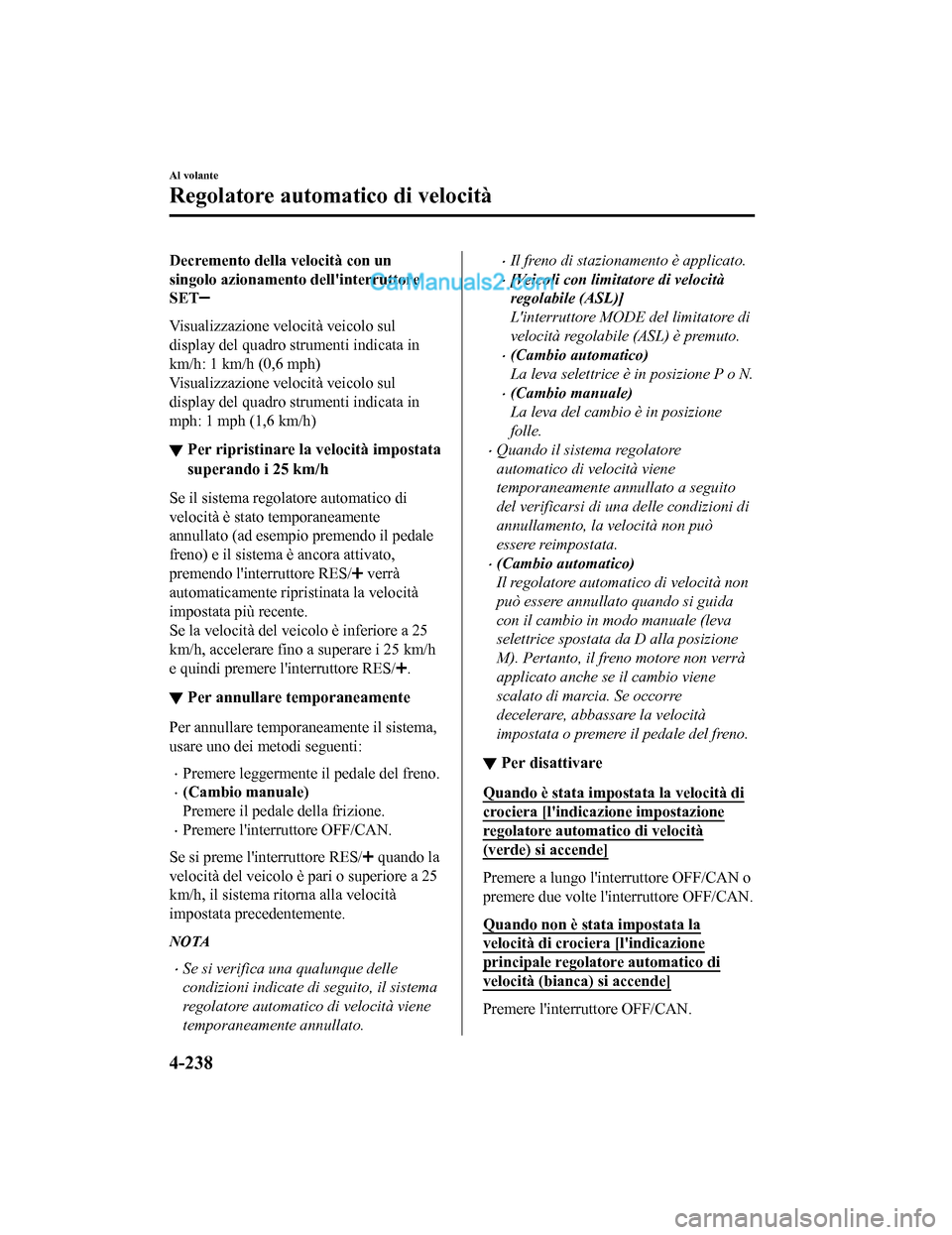

Decremento della velocità con un
singolo azionamento dell'interruttore
SET
Visualizzazione velocità veicolo sul
display del quadro strumenti indicata in
km/h: 1 km/h (0,6 mph)
Visualizzazione velocità veicolo sul
display del quadro strumenti indicata in
mph: 1 mph (1,6 km/h)
▼Per ripristinare la velocità impostata
superando i 25 km/h
Se il sistema regolatore automatico di
velocità è stato temporaneamente
annullato (ad esempio premendo il pedale
freno) e il sistema è ancora attivato,
premendo l'interruttore RES/
verrà
automaticamente ripristinata la velocità
impostata più recente.
Se la velocità del veicolo è inferiore a 25
km/h, accelerare fino a superare i 25 km/h
e quindi premere l'interruttore RES/
.
▼ Per annullare temporaneamente
Per annullare temporaneamente il sistema,
usare uno dei metodi seguenti:
•Premere leggermente il pedale del freno.
•(Cambio manuale)
Premere il pedale della frizione.
•Premere l'interruttore OFF/CAN.
Se si preme l'interruttore RES/
quando la
velocità del veicolo è pari o superiore a 25
km/h, il sistema ritorna alla velocità
impostata precedentemente.
NOTA
•Se si verifica una qualunque delle
condizioni indicate di seguito, il sistema
regolatore automatico di velocità viene
temporaneamente annullato.
•Il freno di stazionamento è applicato.
•[Veicoli con limitatore di velocità
regolabile (ASL)]
L'interruttore MODE del limitatore di
velocità regolabile (ASL) è premuto.
•(Cambio automatico)
La leva selettrice è in posizione P o N.
•(Cambio manuale)
La leva del cambio è in posizione
folle.
•Quando il sistema regolatore
automatico di velocità viene
temporaneamente annullato a seguito
del verificarsi di una delle condizioni di
annullamento, la velocità non può
essere reimpostata.
•(Cambio automatico)
Il regolatore automatico di velocità non
può essere annullato quando si guida
con il cambio in modo manuale (leva
selettrice spostata da D alla posizione
M). Pertanto, il freno motore non verrà
applicato anche se il cambio viene
scalato di marcia. Se occorre
decelerare, abbassare la velocità
impostata o premere il pedale del freno.
▼ Per disattivare
Quando è stata impost
ata la velocità di
crociera [l'indicazione impostazione
regolatore automatico di velocità
(verde) si accende]
Premere a lungo l'interruttore OFF/CAN o
premere due volte l'interruttore OFF/CAN.
Quando non è stata impostata la
velocità di crociera [l'indicazione
principale regolatore automatico di
velocità (bianca) si accende]
Premere l'interruttore OFF/CAN.
Al volante
Regolatore automatico di velocità
4-238
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

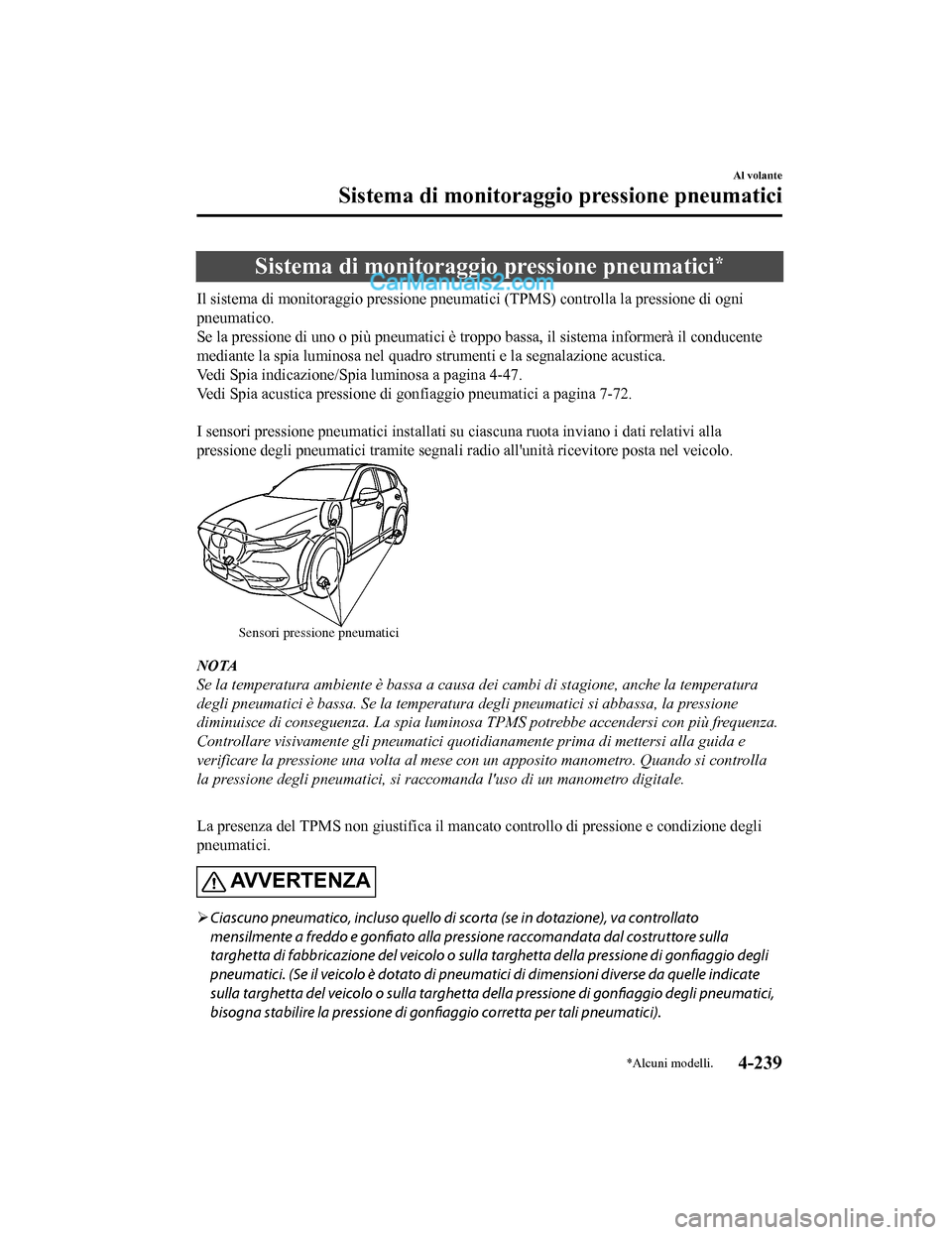

Sistema di monitoraggio pressione pneumatici*
Il sistema di monitoraggio pressione pneumatici (TPMS) controlla la pressione di ogni
pneumatico.
Se la pressione di uno o più pneumatici è troppo bassa, il sistema informerà il conducente
mediante la spia luminosa nel quadro strumenti e la segnalazione acustica.
Vedi Spia indicazione/Spia luminosa a pagina 4-47.
Vedi Spia acustica pressione di gonfiaggio pneumatici a pagina 7-72.

I sensori pressione pneumatici installati su ciascuna ruota inviano i dati relativi alla
pressione degli pneumatici tramite segnali radio all'unità ricevitore posta nel veicolo.
Sensori pressione pneumatici
NOTA
Se la temperatura ambiente è bassa a causa dei cambi di stagione, anche la temperatura
degli pneumatici è bassa. Se la temperatura degli pneumatici si abbassa, la pressione
diminuisce di conseguenza. La spia luminosa TPMS potrebbe accendersi con più frequenza.
Controllare visivamente gli pneumatici quotidianamente prima di mettersi alla guida e
verificare la pressione una volta al mese con un apposito manometro. Quando si controlla
la pressione degli pneumatici, si raccomanda l'uso di un manometro digitale.

La presenza del TPMS non giustifica il mancat o controllo di pressione e condizione degli
pneumatici.
AV V E R T E N Z A
 Ciascuno pneumatico, incluso quello di scorta (se in dotazione), va controllato
mensilmente a freddo e gonfiato alla p ressione raccomandata dal costruttore sulla
targhetta di fabbricazione del veicolo o sulla targhetta della pressione di gonfiaggio degli
pneumatici. (Se il veicolo è dotato di pneumati ci di dimensioni diverse da quelle indicate
sulla targhetta del veic olo o sulla targhetta della pressione di gonfiaggio degli pneumatici,
bisogna stabilire la pressione di go nfiaggio corretta per tali pneumatici).
Al volante
Sistema di monitoraggio pressione pneumatici
*Alcuni modelli.4-239
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

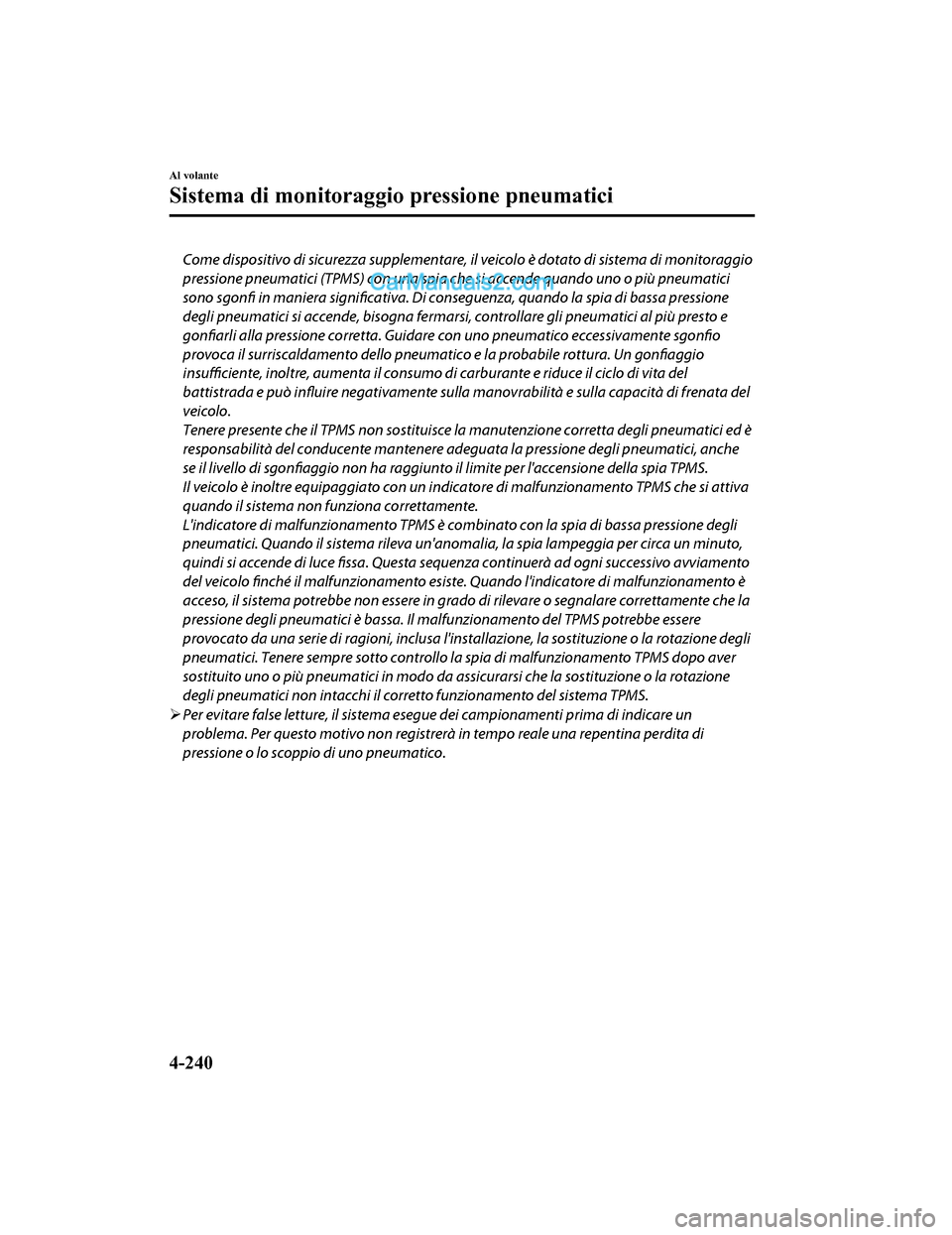

Come dispositivo di sicurezza supplementare, il veicolo è dotato di sistema di monitoraggio
pressione pneumatici (TPMS) con una spia che si accende quando uno o più pneumatici
sono sgonfi in maniera significativa. Di conseguenza, quando la spia di bassa pressione
degli pneumatici si accende, bisogna fermarsi, controllare gli pneumatici al più presto e
gonfiarli alla pressione corretta. Guidare con uno pneumatico eccessivamente sgonfio
provoca il surriscaldamento dello pneumatico e la probabile rottura. Un gonfiaggio
insufficiente, inoltre, aumenta il consumo di carburante e riduce il ciclo di vita del
battistrada e può influire negativamente sulla ma novrabilità e sulla capacità di frenata del
veicolo.
Tenere presente che il TPMS non sostituisce la manutenzione corretta degli pneumatici ed è
responsabilità del conducente mantenere adeg uata la pressione degli pneumatici, anche
se il livello di sgonfiaggio non ha raggiunto il limite per l'accensione della spia TPMS.
Il veicolo è inoltre equipaggiato con un indicatore di malfunzionamento TPMS che si attiva
quando il sistema non funziona correttamente.
L'indicatore di malfunzionamento TPMS è combinato con la spia di bassa pressione degli
pneumatici. Quando il sistema rileva un'anoma lia, la spia lampeggia per circa un minuto,
quindi si accende di luce fissa. Questa sequenza continuerà
ad ogni successivo avviamento
del veicolo finché il malfunzionamento esiste. Quando l'indicatore di malfunzionamento è
acceso, il sistema potrebbe non essere in gr ado di rilevare o segnalare correttamente che la
pressione degli pneumatici è bassa. Il ma lfunzionamento del TPMS potrebbe essere
provocato da una serie di ragioni, inclusa l'inst allazione, la sostituzione o la rotazione degli
pneumatici. Tenere sempre sotto controllo la spia di malfunzionamento TPMS dopo aver
sostituito uno o più pneumatici in modo da assicurarsi che la sostituzione o la rotazione
degli pneumatici non intacchi il corre tto funzionamento del sistema TPMS.
 Per evitare false letture, il sistema esegue dei campionamenti prima di indicare un
problema. Per questo motivo non registrerà in tempo reale una repentina perdita di
pressione o lo scoppio di uno pneumatico.
Al volante
Sistema di monitoraggio pressione pneumatici
4-240
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

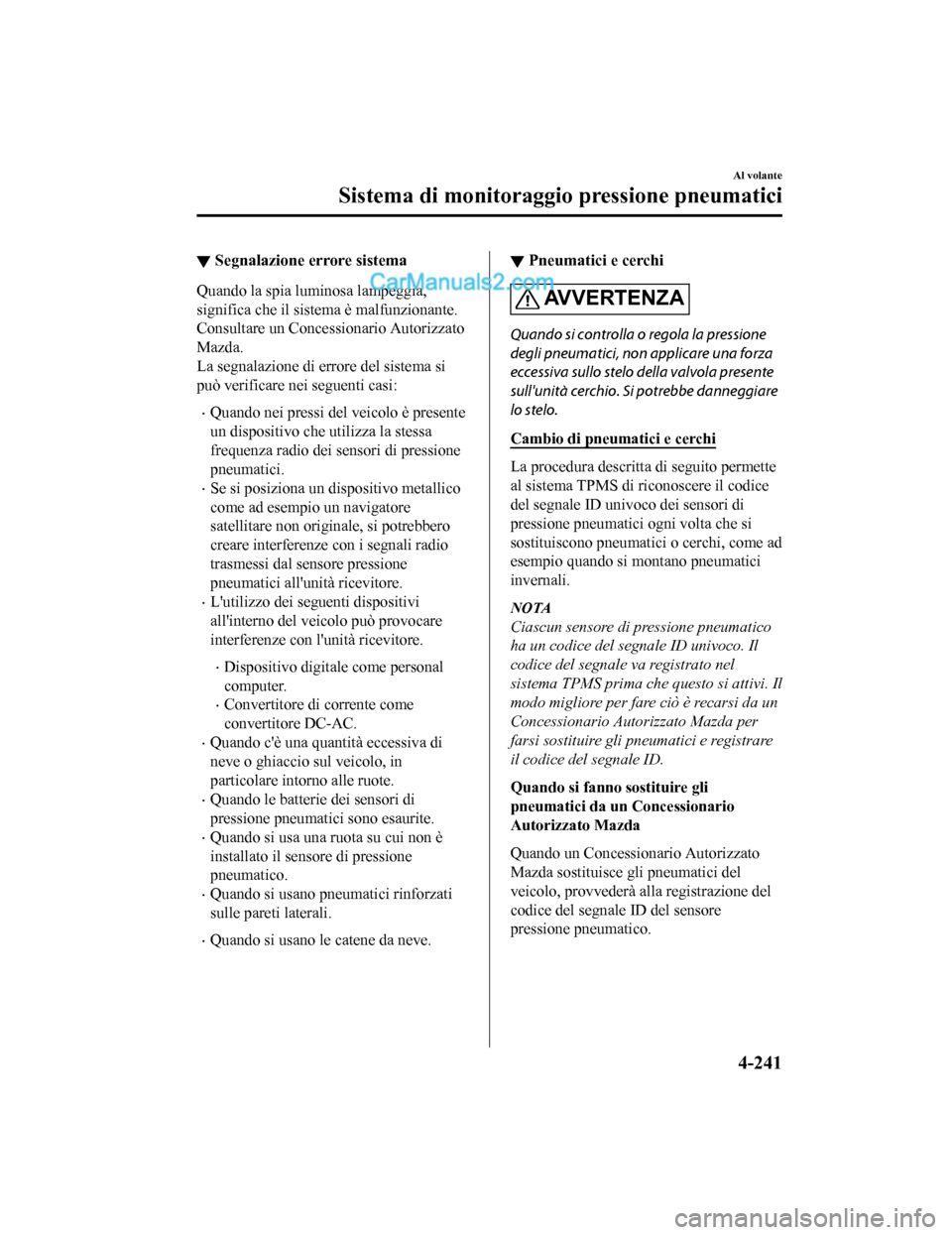

▼Segnalazione errore sistema
Quando la spia luminosa lampeggia,
significa che il sistema è malfunzionante.
Consultare un Conce
ssionario Autorizzato
Mazda.
La segnalazione di errore del sistema si
può verificare nei seguenti casi:
•Quando nei pressi del veicolo è presente
un dispositivo che utilizza la stessa
frequenza radio dei sensori di pressione
pneumatici.
•Se si posiziona un dispositivo metallico
come ad esempio un navigatore
satellitare non originale, si potrebbero
creare interferenze con i segnali radio
trasmessi dal sensore pressione
pneumatici all'unità ricevitore.
•L'utilizzo dei seguenti dispositivi
all'interno del veicolo può provocare
interferenze con l'unità ricevitore.
•Dispositivo digitale come personal
computer.
•Convertitore di corrente come
convertitore DC-AC.
•Quando c'è una quantità eccessiva di
neve o ghiaccio sul veicolo, in
particolare intorno alle ruote.
•Quando le batterie dei sensori di
pressione pneumatici sono esaurite.
•Quando si usa una ruota su cui non è
installato il sensore di pressione
pneumatico.
•Quando si usano pneumatici rinforzati
sulle pareti laterali.
•Quando si usano le catene da neve.
▼ Pneumatici e cerchi
AV V E R T E N Z A
Quando si controlla o regola la pressione
degli pneumatici, non applicare una forza
eccessiva sullo stelo della valvola presente
sull'unità cerchio. Si potrebbe danneggiare
lo stelo.
Cambio di pneumatici e cerchi
La procedura descritta di seguito permette
al sistema TPMS di riconoscere il codice
del segnale ID univoco dei sensori di
pressione pneumatici ogni volta che si
sostituiscono pneumatici o cerchi, come ad
esempio quando si montano pneumatici
invernali.
NOTA
Ciascun sensore di pressione pneumatico
ha un codice del segnale ID univoco. Il
codice del segnale va registrato nel
sistema TPMS prima che questo si attivi. Il
modo migliore per fare ciò è recarsi da un
Concessionario Autorizzato Mazda per
farsi sostituire gli pneumatici e registrare
il codice del segnale ID.
Quando si fanno sostituire gli
pneumatici da un Concessionario
Autorizzato Mazda
Quando un Concessionario Autorizzato
Mazda sostituisce gli pneumatici del
veicolo, provvederà alla registrazione del
codice del segnale ID del sensore
pressione pneumatico.

Al volante
Sistema di monitoraggio pressione pneumatici
4-241
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

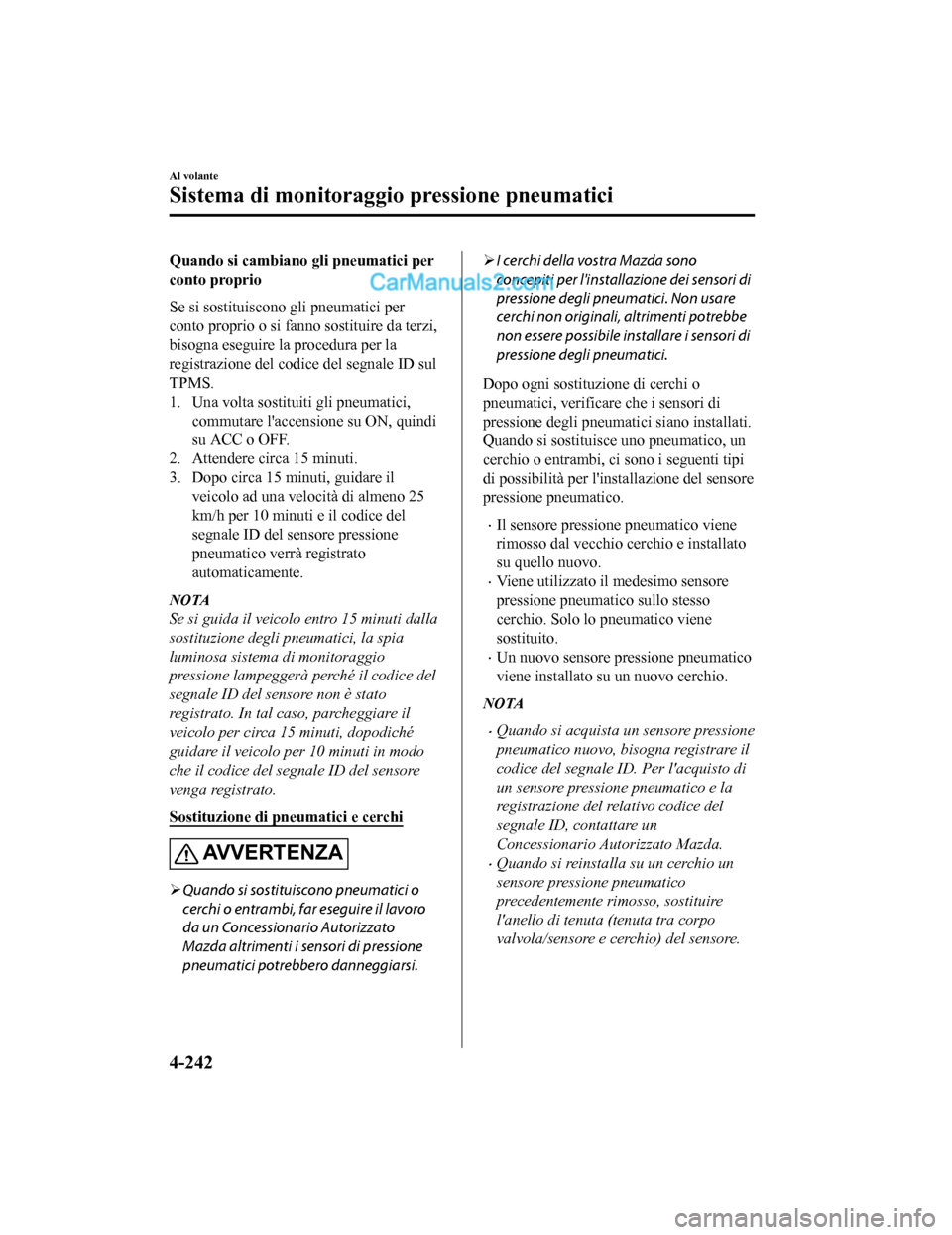

Quando si cambiano gli pneumatici per
conto proprio
Se si sostituiscono gli pneumatici per
conto proprio o si fanno sostituire da terzi,
bisogna eseguire la procedura per la
registrazione del codice del segnale ID sul
TPMS.
1. Una volta sostituiti gli pneumatici,commutare l'accensione su ON, quindi
su ACC o OFF.
2. Attendere circa 15 minuti.
3. Dopo circa 15 minuti, guidare il veicolo ad una velocità di almeno 25
km/h per 10 minuti e il codice del
segnale ID del sensore pressione
pneumatico verrà registrato
automaticamente.
NOTA
Se si guida il veicolo entro 15 minuti dalla
sostituzione degli pneumatici, la spia
luminosa sistema di monitoraggio
pressione lampeggerà perché il codice del
segnale ID del sensore non è stato
registrato. In tal caso, parcheggiare il
veicolo per circa 15 minuti, dopodiché
guidare il veicolo per 10 minuti in modo
che il codice del segnale ID del sensore
venga registrato.
Sostituzione di pneumatici e cerchi
AVVERTENZA
Quando si sostituiscono pneumatici o
cerchi o entrambi, far eseguire il lavoro
da un Concessionario Autorizzato
Mazda altrimenti i sensori di pressione
pneumatici potrebbero danneggiarsi.
I cerchi della vostra Mazda sono
concepiti per l'installazione dei sensori di
pressione degli pneumatici. Non usare
cerchi non originali, altrimenti potrebbe
non essere possibile installare i sensori di
pressione degli pneumatici.
Dopo ogni sostituzione di cerchi o
pneumatici, verificare che i sensori di
pressione degli pneumatici siano installati.
Quando si sostituisce uno pneumatico, un
cerchio o entrambi, ci sono i seguenti tipi
di possibilità per l'installazione del sensore
pressione pneumatico.
•Il sensore pressione pneumatico viene
rimosso dal vecchio cerchio e installato
su quello nuovo.
•Viene utilizzato il medesimo sensore
pressione pneumatico sullo stesso
cerchio. Solo lo pneumatico viene
sostituito.
•Un nuovo sensore pressione pneumatico
viene installato su un nuovo cerchio.
NOTA
•Quando si acquista un sensore pressione
pneumatico nuovo, bisogna registrare il
codice del segnale ID. Per l'acquisto di
un sensore pressione pneumatico e la
registrazione del relativo codice del
segnale ID, contattare un
Concessionario Autorizzato Mazda.
•Quando si reinstalla su un cerchio un
sensore pressione pneumatico
precedentemente rimosso, sostituire
l'anello di tenuta (tenuta tra corpo
valvola/sensore e cerchio) del sensore.
Al volante
Sistema di monitoraggio pressione pneumatici
4-242
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

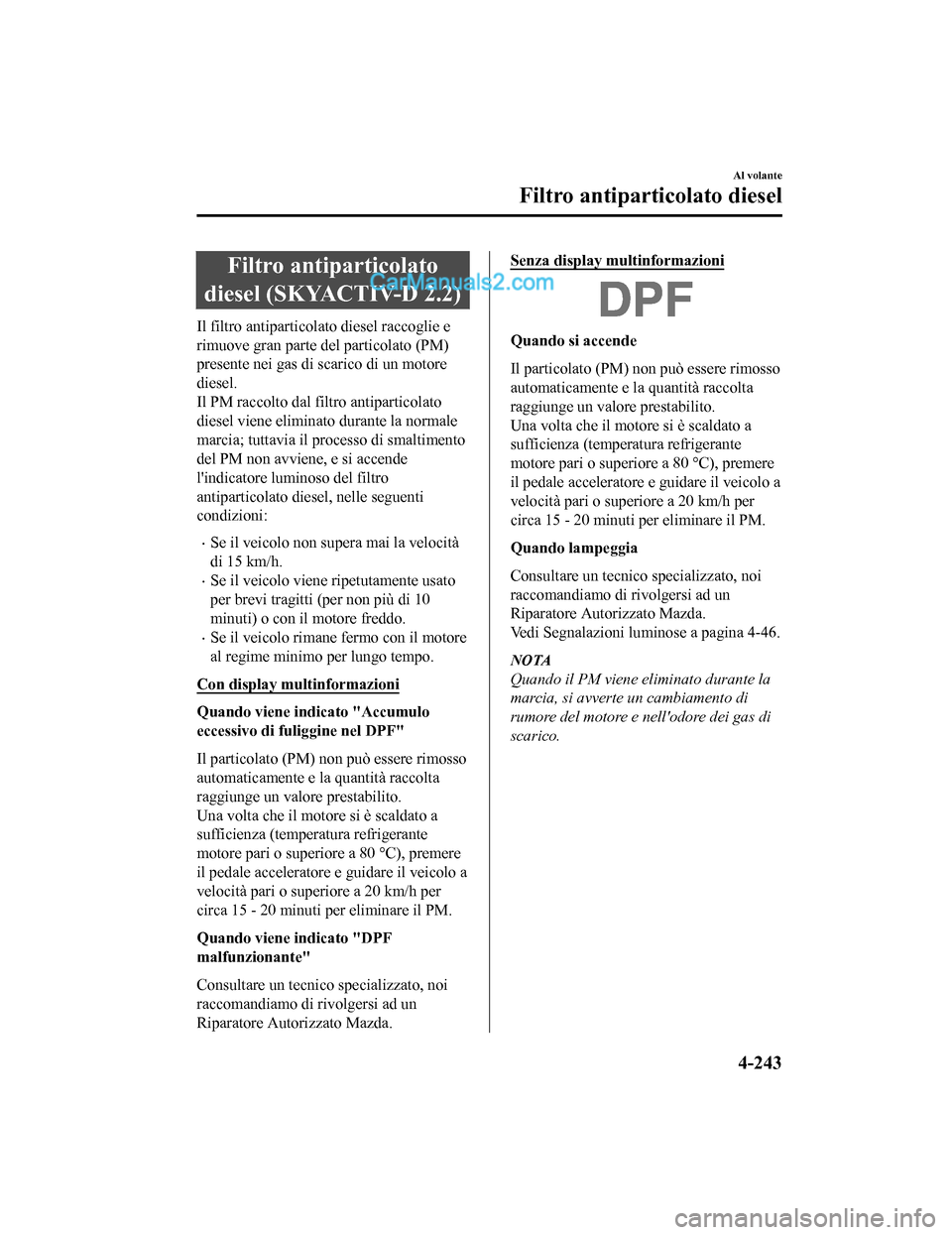

Filtro antiparticolato
diesel (SKYACTIV-D 2.2)
Il filtro antiparticolato diesel raccoglie e
rimuove gran parte del particolato (PM)
presente nei gas di scarico di un motore
diesel.
Il PM raccolto dal filtro antiparticolato
diesel viene eliminato durante la normale
marcia; tuttavia il processo di smaltimento
del PM non avviene, e si accende
l'indicatore luminoso del filtro
antiparticolato diesel, nelle seguenti
condizioni:
•Se il veicolo non supera mai la velocità
di 15 km/h.
•Se il veicolo viene ripetutamente usato
per brevi tragitti (per non più di 10
minuti) o con il motore freddo.
•Se il veicolo rimane fermo con il motore
al regime minimo per lungo tempo.
Con display multinformazioni
Quando viene indicato "Accumulo
eccessivo di fuliggine nel DPF"
Il particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo a
velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Quando viene indicato "DPF
malfunzionante"
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Senza display multinformazioni
Quando si accende
Il particolato (PM) non può essere rimosso
automaticamente e la quantità raccolta
raggiunge un valore prestabilito.
Una volta che il motore si è scaldato a
sufficienza (temperatura refrigerante
motore pari o superiore a 80 °C), premere
il pedale acceleratore e guidare il veicolo a
velocità pari o superiore a 20 km/h per
circa 15 - 20 minuti per eliminare il PM.
Quando lampeggia
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Vedi Segnalazioni luminose a pagina 4-46.
NOTA
Quando il PM viene eliminato durante la
marcia, si avverte un cambiamento di
rumore del motore e nell'odore dei gas di
scarico.
Al volante
Filtro antiparticolato diesel
4-243
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

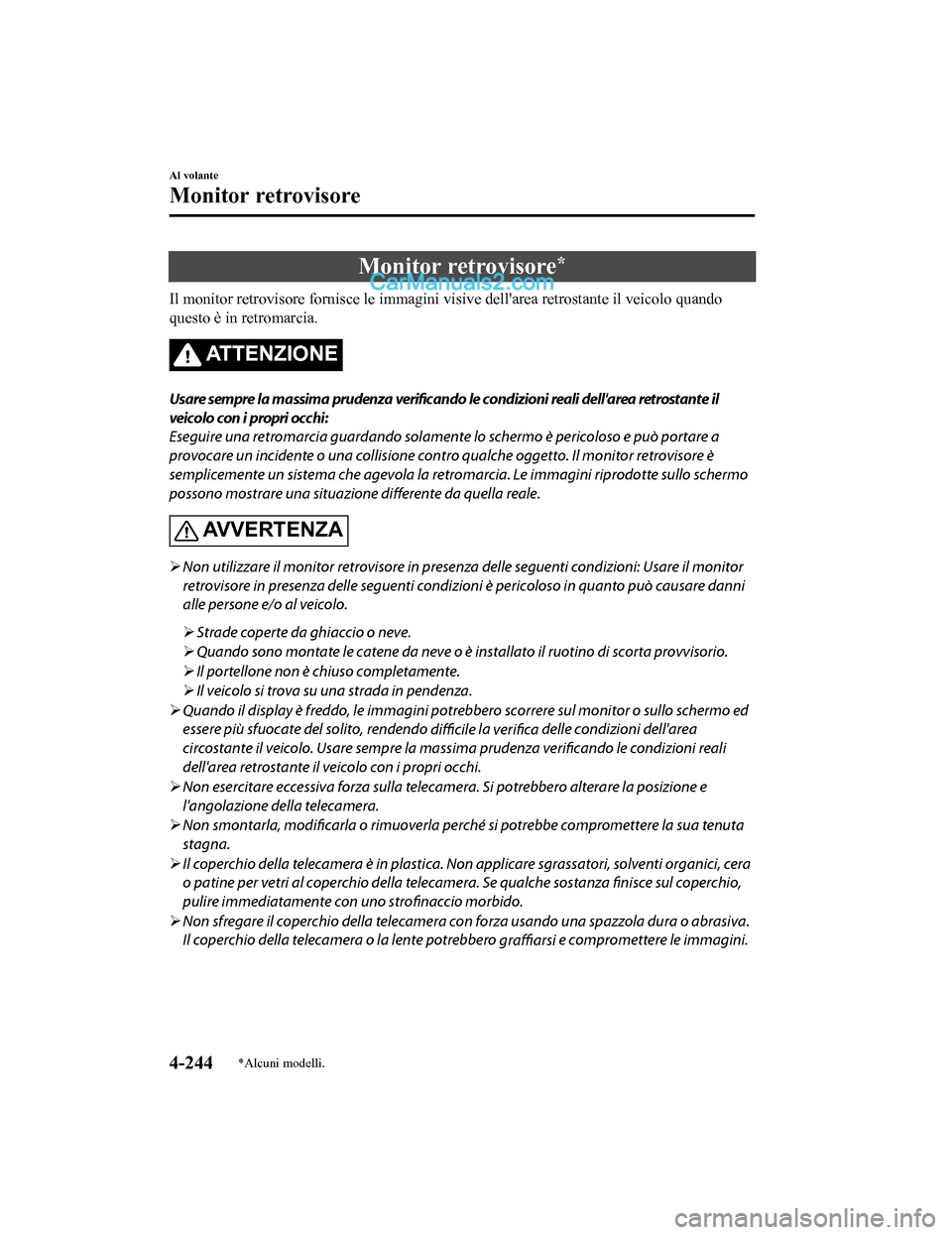

Monitor retrovisore*
Il monitor retrovisore fornisce le immagini visive dell'area retrostante il veicolo quando
questo è in retromarcia.
AT T E N Z I O N E
Usare sempre la massima prudenza verificando le condizioni reali dell'area retrostante il
veicolo con i propri occhi:
Eseguire una retromarcia guardando solamente lo schermo è pericoloso e può portare a
provocare un incidente o una collisione cont ro qualche oggetto. Il monitor retrovisore è
semplicemente un sistema che agevola la retroma rcia. Le immagini riprodotte sullo schermo
possono mostrare una situazione differente da quella reale.
AVVERTENZA

Non utilizzare il monitor retrovisore in presenza delle seguenti condizioni: Usare il monitor
retrovisore in presenza delle seguenti condiz ioni è pericoloso in quanto può causare danni
alle persone e/o al veicolo.
 Strade coperte da ghiaccio o neve.
 Quando sono montate le catene da neve o è installato il ruotino di scorta provvisorio.
 Il portellone non è chiuso completamente.
 Il veicolo si trova su una strada in pendenza.
 Quando il display è freddo, le immagini pot rebbero scorrere sul monitor o sullo schermo ed
essere più sfuocate del solito, rendendo difficile la
verifica delle condizioni dell'area
circostante il veicolo. Usare sempre la mass ima prudenza verificando le condizioni reali
dell'area retrostante il veicolo con i propri occhi.
 Non esercitare eccessiva forza sulla telecam era. Si potrebbero alterare la posizione e
l'angolazione della telecamera.
 Non smontarla,
modificarla o rimuoverla perché si potrebbe compromettere la sua tenuta
stagna.
 Il coperchio della telecamera è in plastica. No n applicare sgrassatori, solventi organici, cera
o patine per vetri al coperchio della telecamera. Se qualche sostanza finisce sul coperchio,
pulire immediatamente con uno strofinaccio morbido.
 Non sfregare il coperchio della telecamera con forza usando una spazzola dura o abrasiva.
Il coperchio della telecamera o la lente potrebbero graffiarsi e compromettere le immagini.
Al volante
Monitor retrovisore
4-244*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf

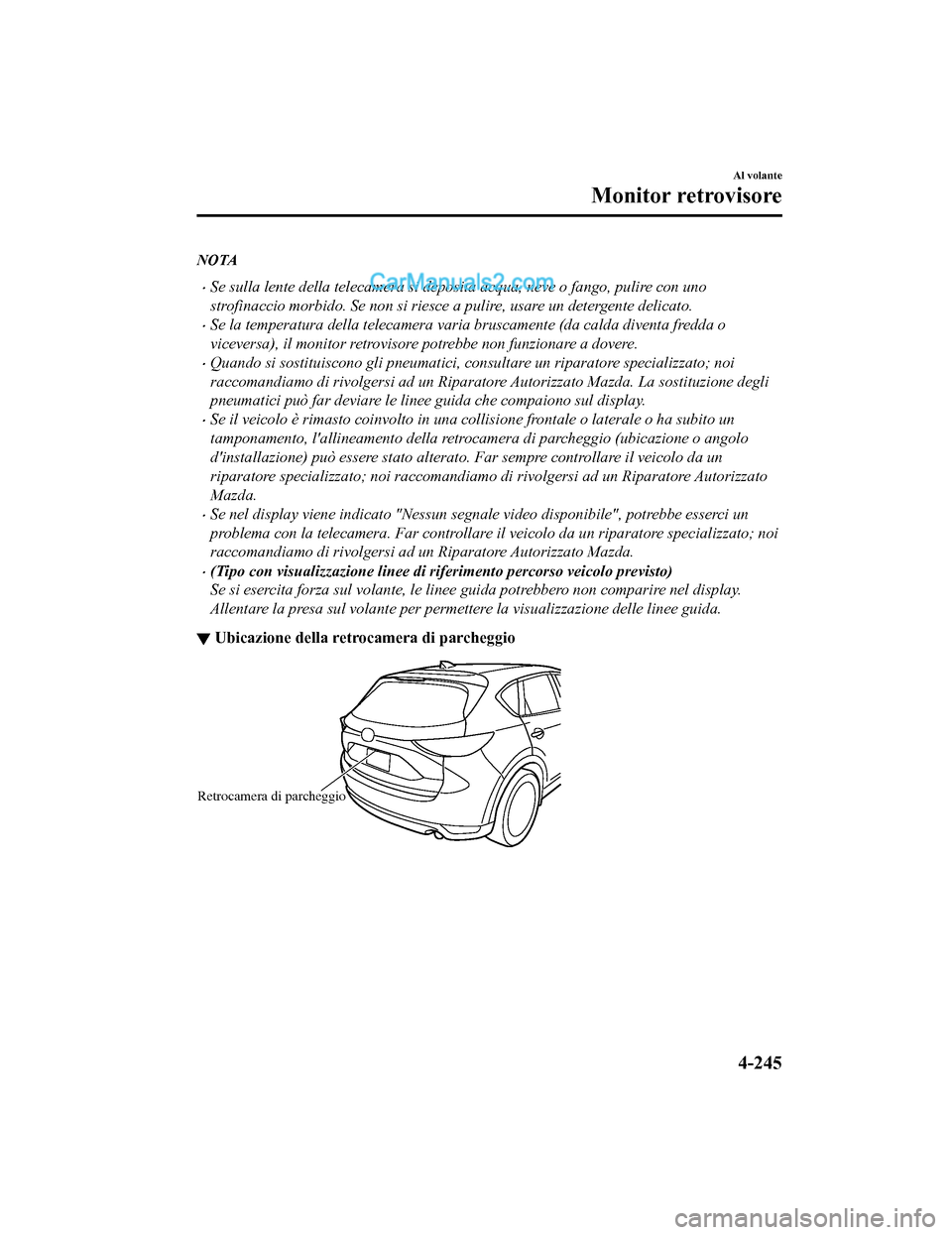

NOTA
•Se sulla lente della telecamera si deposita acqua, neve o fango, pulire con uno
strofinaccio morbido. Se non si riesce a pulire, usare un detergente delicato.
•Se la temperatura della telecamera vari a bruscamente (da calda diventa fredda o
viceversa), il monitor retrovisore potrebbe non funzionare a dovere.
•Quando si sostituiscono gli pneumatici, co nsultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda. La sostituzione degli
pneumatici può far deviare le linee guida che compaiono sul display.
•Se il veicolo è rimasto coinvolto in una collisione frontale o laterale o ha subito un
tamponamento, l'allineamento della retroc amera di parcheggio (ubicazione o angolo
d'installazione) può essere stato alterato. Far sempre controllare il veicolo da un
riparatore specializza to; noi raccomandiamo di rivolg ersi ad un Riparatore Autorizzato
Mazda.
•Se nel display viene indicato "Nessun segnale video disponibile", potrebbe esserci un
problema con la telecamera. Far controllare il veicolo da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
•(Tipo con visualizzazione linee di riferimento percorso veicolo previsto)
Se si esercita forza sul volante, le linee guida potrebbero non comparire nel display.
Allentare la presa sul volante per permettere la visualizzazione delle linee guida.
▼ Ubicazione della retrocamera di parcheggio
Retrocamera di parcheggio
Al volante
Monitor retrovisore
4-245
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
