MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian)
Manufacturer: MAZDA, Model Year: 2017, Model line: MODEL CX-5, Model: MAZDA MODEL CX-5 2017Pages: 845, PDF Dimensioni: 16.89 MB
Page 441 of 845
![MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian) Impianto audio [Tipo B
(touchscreen)]...................................5-77Modalità duso base.................... 5-77
Schermo iniziale......................... 5-81
Comandi volume/display/
suono.. MAZDA MODEL CX-5 2017 Manuale del proprietario (in Italian) Impianto audio [Tipo B
(touchscreen)]...................................5-77Modalità duso base.................... 5-77
Schermo iniziale......................... 5-81
Comandi volume/display/
suono..](/img/28/13801/w960_13801-440.png)

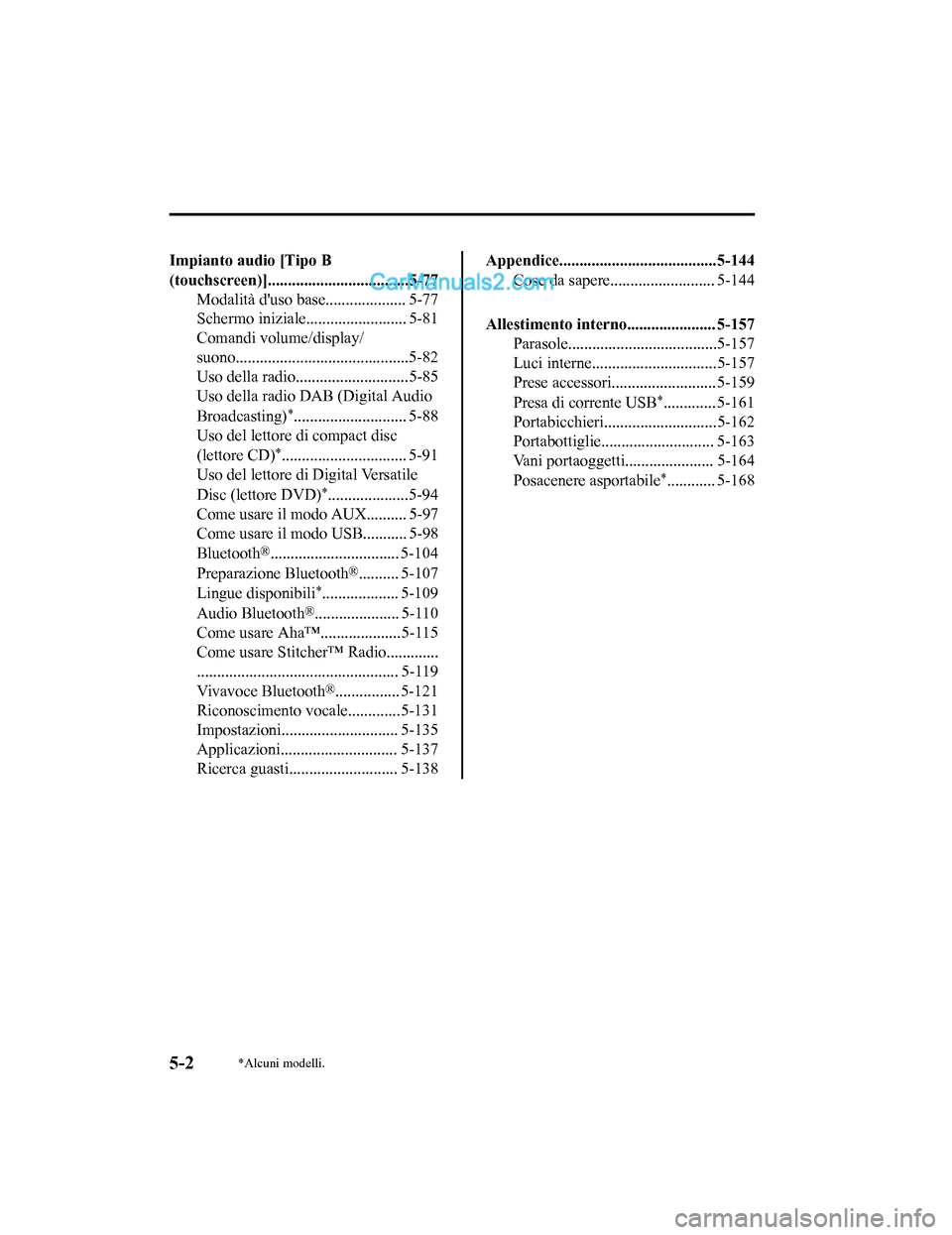

Impianto audio [Tipo B
(touchscreen)]...................................5-77Modalità d'uso base.................... 5-77
Schermo iniziale......................... 5-81
Comandi volume/display/
suono...........................................5-82
Uso della radio............................5-85
Uso della radio DAB (Digital Audio
Broadcasting)
*............................ 5-88
Uso del lettore di compact disc
(lettore CD)
*............................... 5-91
Uso del lettore di Digital Versatile
Disc (lettore DVD)
*....................5-94
Come usare il modo AUX.......... 5-97
Come usare il modo USB........... 5-98
Bluetooth
®................................ 5-104
Preparazione Bluetooth
®.......... 5-107
Lingue disponibili
*................... 5-109
Audio Bluetooth
®..................... 5-110
Come usare Aha™....................5-115
Come usare Stitcher™ Radio.............
.................................................. 5-119
Vivavoce Bluetooth
®................ 5-121
Riconoscimento vocal e.............5-131
Impostazioni............................. 5-135
Applicazioni............................. 5-137
Ricerca guasti........................... 5-138
Appendice.......................................5-144 Cose da sapere.......................... 5-144
Allestimento interno...................... 5-157 Parasole.....................................5-157
Luci interne...............................5-157
Prese accessori.......................... 5-159
Presa di corrente USB
*............. 5-161
Portabicchieri............................5-162
Portabottiglie....... ..................... 5-163
Vani portaoggetti...................... 5-164
Posacenere asportabile
*............ 5-168
5-2*Alcuni modelli.
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 442 of 845

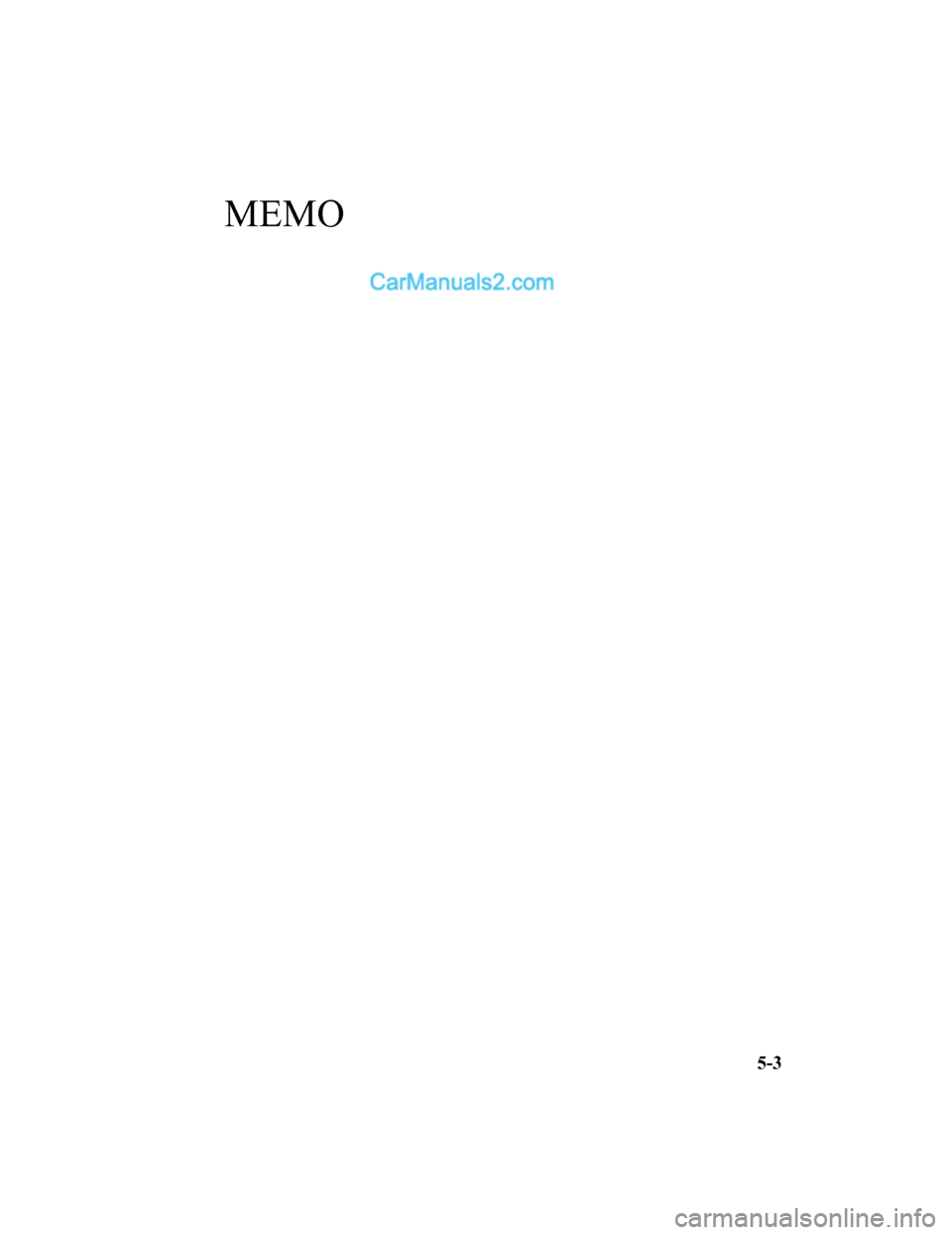

MEMO
5-3
2017-7-17 13:21:27Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 443 of 845

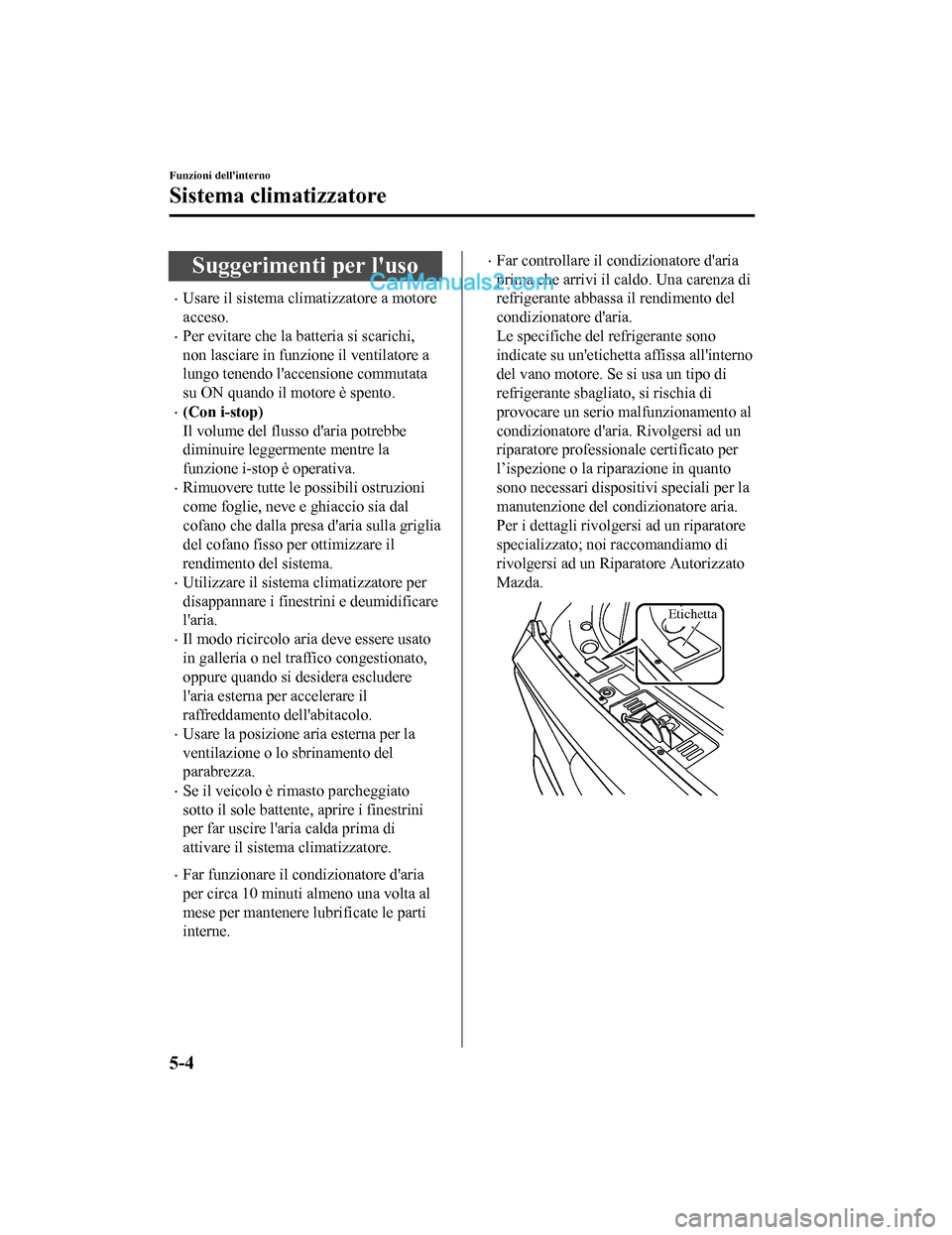

Suggerimenti per l'uso
•Usare il sistema climatizzatore a motore
acceso.
•Per evitare che la batteria si scarichi,
non lasciare in funzione il ventilatore a
lungo tenendo l'accensione commutata
su ON quando il motore è spento.
•(Con i-stop)
Il volume del flusso d'aria potrebbe
diminuire leggermente mentre la
funzione i-stop è operativa.
•Rimuovere tutte le possibili ostruzioni
come foglie, neve e ghiaccio sia dal
cofano che dalla presa d'aria sulla griglia
del cofano fisso per ottimizzare il
rendimento del sistema.
•Utilizzare il sistema climatizzatore per
disappannare i finestrini e deumidificare
l'aria.
•Il modo ricircolo aria deve essere usato
in galleria o nel traffico congestionato,
oppure quando si desidera escludere
l'aria esterna per accelerare il
raffreddamento dell'abitacolo.
•Usare la posizione aria esterna per la
ventilazione o lo sbrinamento del
parabrezza.
•Se il veicolo è rimasto parcheggiato
sotto il sole battente, aprire i finestrini
per far uscire l'aria calda prima di
attivare il sistema climatizzatore.
•Far funzionare il condizionatore d'aria
per circa 10 minuti almeno una volta al
mese per mantenere lubrificate le parti
interne.
•Far controllare il condizionatore d'aria
prima che arrivi il caldo. Una carenza di
refrigerante abbassa il rendimento del
condizionatore d'aria.
Le specifiche del refrigerante sono
indicate su un'etichetta affissa all'interno
del vano motore. Se si usa un tipo di
refrigerante sbagliato, si rischia di
provocare un serio malfunzionamento al
condizionatore d'aria. Rivolgersi ad un
riparatore professionale certificato per
l’ispezione o la riparazione in quanto
sono necessari dispositivi speciali per la
manutenzione del condizionatore aria.
Per i dettagli rivolgersi ad un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Etichetta
Funzioni dell'interno
Sistema climatizzatore
5-4
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 444 of 845

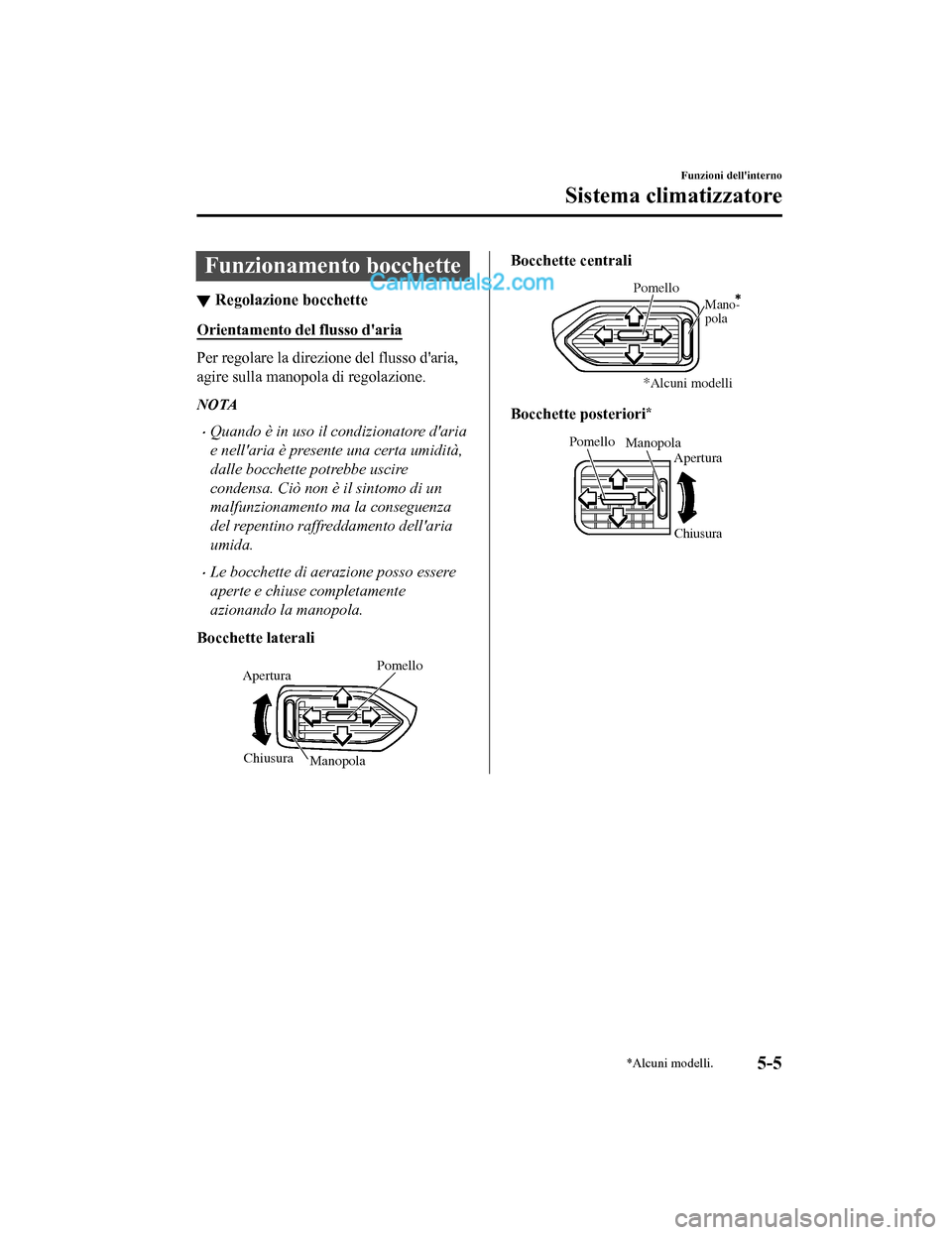

Funzionamento bocchette
▼Regolazione bocchette
Orientamento del flusso d'aria
Per regolare la direzione del flusso d'aria,
agire sulla manopola di regolazione.
NOTA
•Quando è in uso il condizionatore d'aria
e nell'aria è presente una certa umidità,
dalle bocchette potrebbe uscire
condensa. Ciò non è il sintomo di un
malfunzionamento ma la conseguenza
del repentino raffreddamento dell'aria
umida.
•Le bocchette di aerazione posso essere
aperte e chiuse completamente
azionando la manopola.
Bocchette laterali
Pomello
ManopolaApertura
Chiusura
Bocchette centrali
Pomello
Mano-
pola
*Alcuni modelli
Bocchette posteriori*
PomelloManopola
C hiusur a
Apertura
Funzioni dell'interno
Sistema climatizzatore
*Alcuni modelli.5-5
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 445 of 845

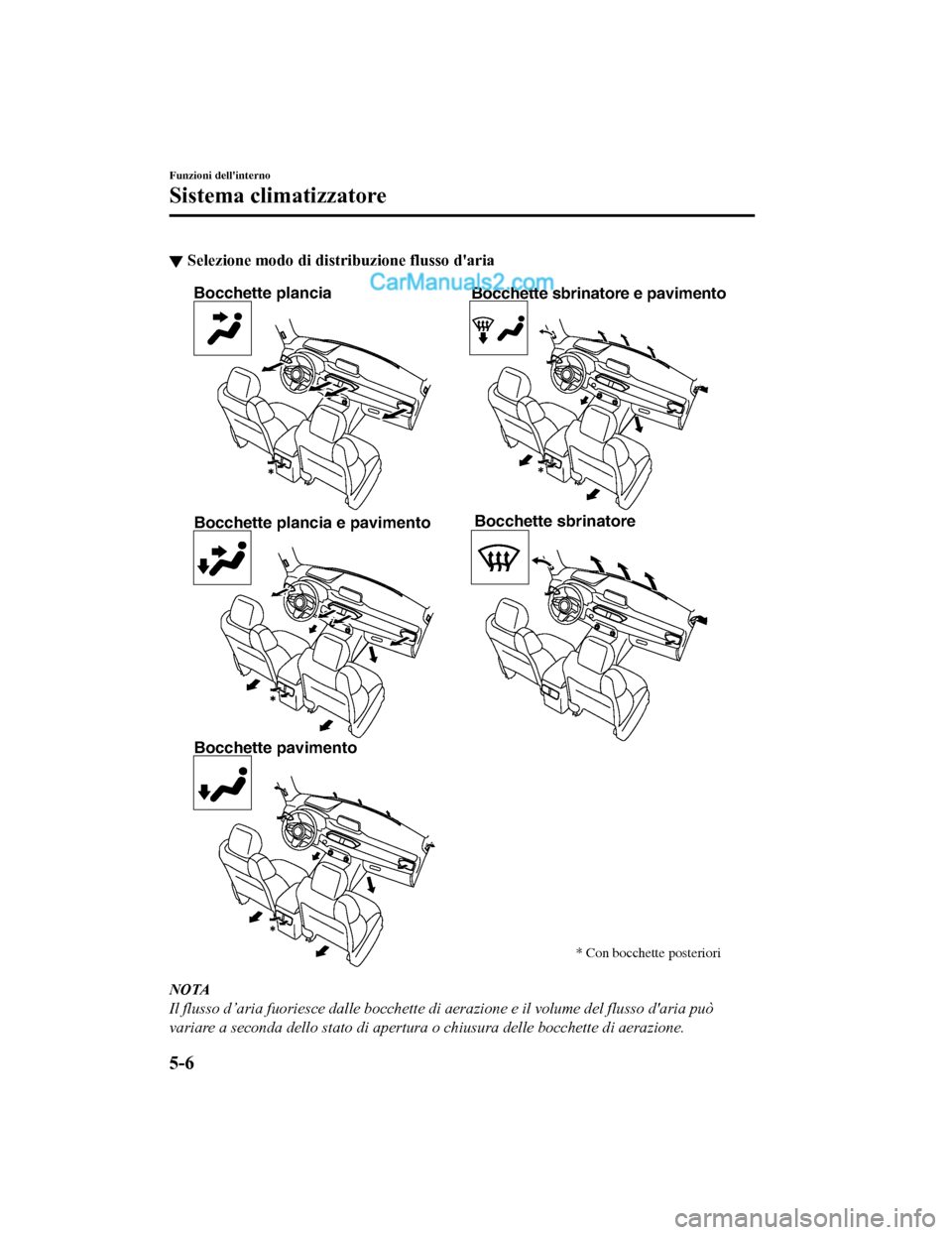

▼Selezione modo di dist
ribuzione flusso d'aria
Bocchette plancia
Bocchette plancia e pavimento
Bocchette pavimento Bocchette sbrinatore e pavimento
Bocchette sbrinatore
* Con bocchette posteriori
NOTA
Il flusso d’aria fuoriesce dalle bocchette di aerazione e il volume del flusso d'aria può
variare a seconda dello stato di apertura o chiusura delle bocchette di aerazione.
Funzioni dell'interno
Sistema climatizzatore
5-6
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 446 of 845

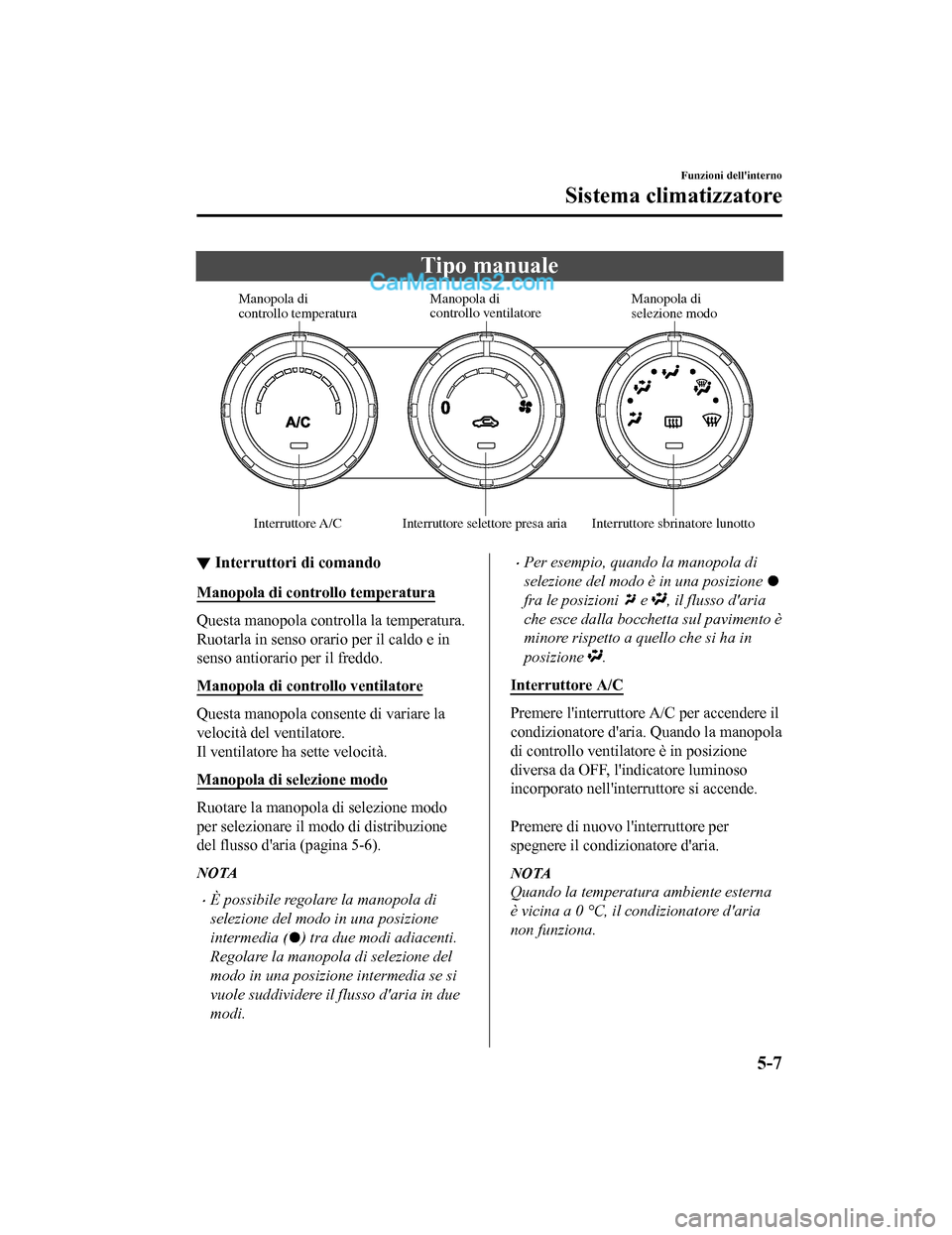

Tipo manuale
Manopola di
controllo temperatura Manopola di
controllo ventilatore
Manopola di
selezione modo
Interruttore A/C Interruttore selettore presa aria Interruttore sbrinatore lunotto
▼Interruttori di comando
Manopola di controllo temperatura
Questa manopola controlla la temperatura.
Ruotarla in senso orario per il caldo e in
senso antiorario per il freddo.
Manopola di controllo ventilatore
Questa manopola consente di variare la
velocità del ventilatore.
Il ventilatore ha sette velocità.
Manopola di selezione modo
Ruotare la manopola di selezione modo
per selezionare il modo di distribuzione
del flusso d'aria (pagina 5-6).
NOTA
•È possibile regolare la manopola di
selezione del modo in una posizione
intermedia (
) tra due modi adiacenti.
Regolare la manopola di selezione del
modo in una posizione intermedia se si
vuole suddividere il flusso d'aria in due
modi.
•Per esempio, quando la manopola di
selezione del modo è in una posizione
fra le posizioni e , il flusso d'aria
che esce dalla bocchetta sul pavimento è
minore rispetto a quello che si ha in
posizione
.
Interruttore A/C
Premere l'interruttore A/C per accendere il
condizionatore d'aria. Quando la manopola
di controllo ventilatore è in posizione
diversa da OFF, l'indicatore luminoso
incorporato nell'interruttore si accende.
Premere di nuovo l'interruttore per
spegnere il condizionatore d'aria.
NOTA
Quando la temperatura ambiente esterna
è vicina a 0 °C, il condizionatore d'aria
non funziona.
Funzioni dell'interno
Sistema climatizzatore
5-7
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 447 of 845

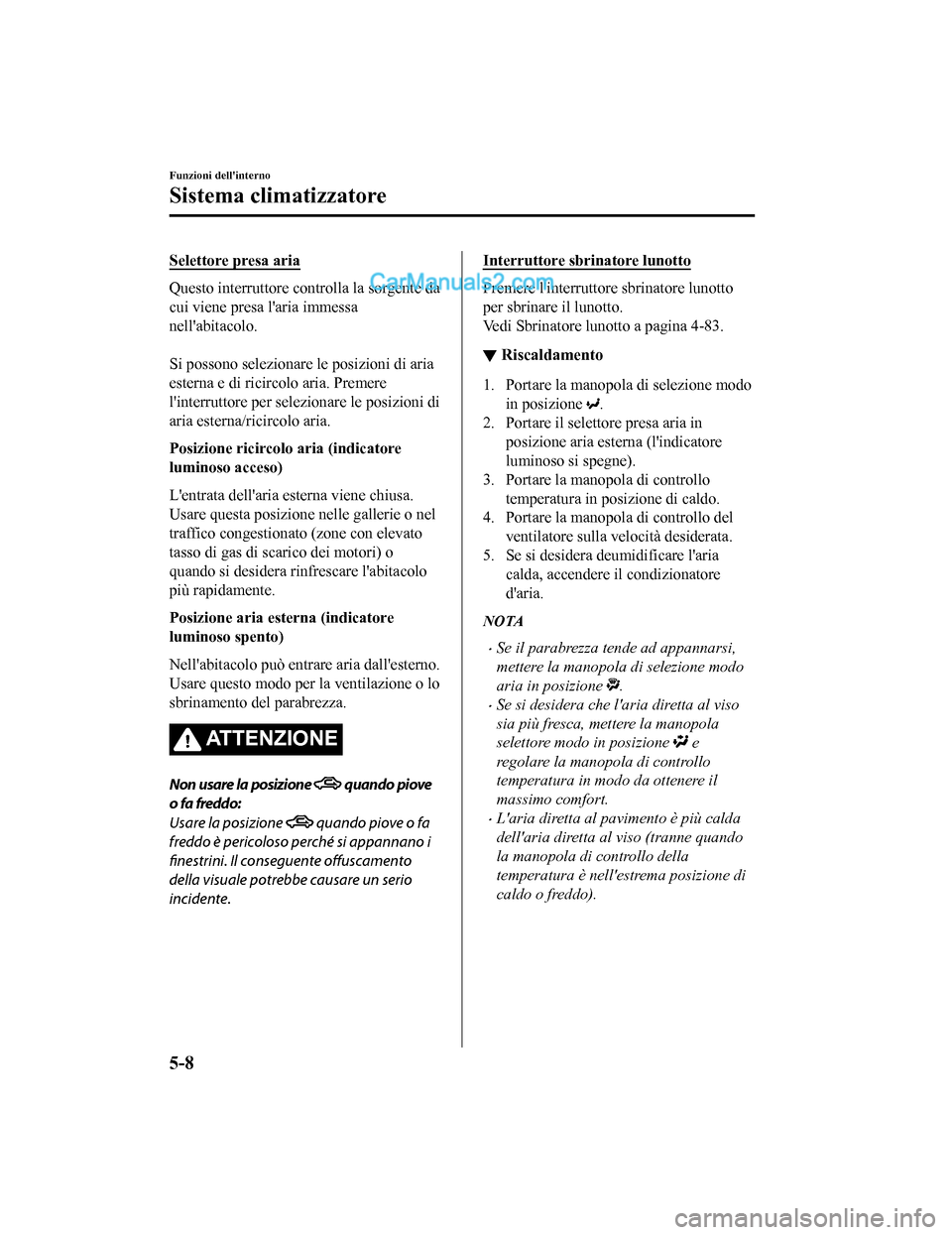

Selettore presa aria
Questo interruttore controlla la sorgente da
cui viene presa l'aria immessa
nell'abitacolo.
Si possono selezionare le posizioni di aria
esterna e di ricircolo aria. Premere
l'interruttore per selezionare le posizioni di
aria esterna/ricircolo aria.
Posizione ricircolo aria (indicatore
luminoso acceso)
L'entrata dell'aria esterna viene chiusa.
Usare questa posizione nelle gallerie o nel
traffico congestionato (zone con elevato
tasso di gas di scarico dei motori) o
quando si desidera rinfrescare l'abitacolo
più rapidamente.
Posizione aria esterna (indicatore
luminoso spento)
Nell'abitacolo può entrare aria dall'esterno.
Usare questo modo per la ventilazione o lo
sbrinamento del parabrezza.
AT T E N Z I O N E
Non usare la posizione quando piove
o fa freddo:
Usare la posizione
quando piove o fa
freddo è pericoloso perché si appannano i
finestrini. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente.
Interruttore sbri natore lunotto
Premere l'interruttore sbrinatore lunotto
per sbrinare il lunotto.
Vedi Sbrinatore lunotto a pagina 4-83.
▼Riscaldamento
1. Portare la manopola di selezione modo
in posizione
.
2. Portare il selettore presa aria in posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo temperatura in posizione di caldo.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
5. Se si desidera deumidificare l'aria calda, accendere il condizionatore
d'aria.
NOTA
•Se il parabrezza tende ad appannarsi,
mettere la manopola di selezione modo
aria in posizione
.
•Se si desidera che l'aria diretta al viso
sia più fresca, mettere la manopola
selettore modo in posizione
e
regolare la manopola di controllo
temperatura in modo da ottenere il
massimo comfort.
•L'aria diretta al pavimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione di
caldo o freddo).
Funzioni dell'interno
Sistema climatizzatore
5-8
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 448 of 845

▼Raffreddamento
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura in posizione di freddo.
3. Portare la manopola di controllo del ventilatore sulla velocità desiderata.
4. Accendere il condizionatore d'aria premendo l'interruttore A/C.
5. Una volta che l'azione di raffreddamento ha avuto inizio,
regolare secondo necessità le
manopole di controllo del ventilatore e
della temperatura in modo da
mantenere il massimo comfort.
AV V E R T E N Z A
Quando si usa il condizionatore d'aria su
lunghe strade in salita o nel traffico
congestionato, tenere sotto controllo la spia
indicazione/spia luminosa temperatura
refrigerante motore alta per vedere se si
accende o lampeggia (pagina 4-46). Il
condizionatore d'aria può causare il
surriscaldamento del motore. Se la spia
luminosa è accesa o la mpeggia, spegnere il
condizionatore aria (pagina 7-38).
NOTA
•Quando si desidera ottenere il massimo
rinfrescamento, mettere la manopola di
controllo della temperatura nella
posizione estrema di freddo e mettere il
selettore presa aria nella posizione di
ricircolo aria, quindi ruotare
completamente la manopola di controllo
del ventilatore in senso orario.
•Se si desidera che l'aria diretta al
pavimento sia più calda, mettere la
manopola di selezione modo in
posizione
e regolare la manopola di
controllo della temperatura in modo da
ottenere il massimo comfort.
•L'aria diretta al pa vimento è più calda
dell'aria diretta al viso (tranne quando
la manopola di controllo della
temperatura è nell'estrema posizione di
caldo o freddo).
▼ Ventilazione
1. Portare la manopola di selezione modo
in posizione
.
2. Portare il selettore presa aria in
posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della
temperatura nella posizione desiderata.
4. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
▼Sbrinamento e disappannamento
parabrezza
1. Portare la manopola di selezione modo
in posizione
.
2. Portare la manopola di controllo della
temperatura nella posizione desiderata.
3. Portare la manopola di controllo del
ventilatore sulla velocità desiderata.
4. Se si desidera deumidificare l'aria calda, accendere il condizionatore
d'aria.
Funzioni dell'interno
Sistema climatizzatore
5-9
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 449 of 845

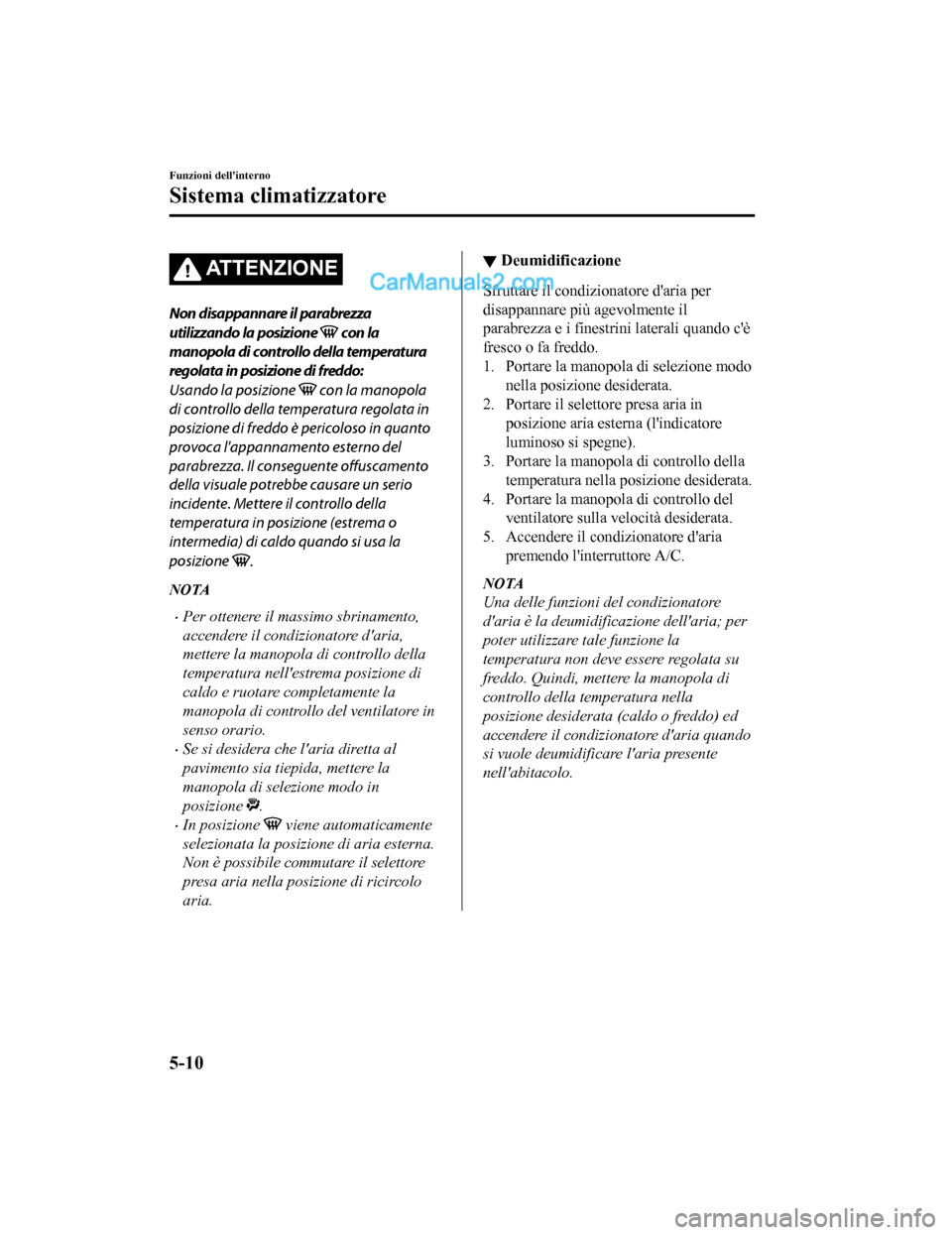

AT T E N Z I O N E
Non disappannare il parabrezza
utilizzando la posizione
con la
manopola di controllo della temperatura
regolata in posizione di freddo:
Usando la posizione
con la manopola
di controllo della temperatura regolata in
posizione di freddo è pericoloso in quanto
provoca l'appannamento esterno del
parabrezza. Il conseguente offuscamento
della visuale potrebbe causare un serio
incidente. Mettere il controllo della
temperatura in posizione (estrema o
intermedia) di caldo quando si usa la
posizione
.
NOTA
•Per ottenere il massimo sbrinamento,
accendere il condizionatore d'aria,
mettere la manopola di controllo della
temperatura nell'estrema posizione di
caldo e ruotare completamente la
manopola di controllo del ventilatore in
senso orario.
•Se si desidera che l'aria diretta al
pavimento sia tiepida, mettere la
manopola di selezione modo in
posizione
.
•In posizione viene automaticamente
selezionata la posizione di aria esterna.
Non è possibile commutare il selettore
presa aria nella posizione di ricircolo
aria.
▼ Deumidificazione
Sfruttare il condizionatore d'aria per
disappannare più agevolmente il
parabrezza e i finestrini laterali quando c'è
fresco o fa freddo.
1. Portare la manopola di selezione modo
nella posizione desiderata.
2. Portare il selettore presa aria in posizione aria esterna (l'indicatore
luminoso si spegne).
3. Portare la manopola di controllo della temperatura nella posizione desiderata.
4. Portare la manopola di controllo del ventilatore sulla velocità desiderata.
5. Accendere il condizionatore d'aria premendo l'interruttore A/C.
NOTA
Una delle funzioni del condizionatore
d'aria è la deumidificazione dell'aria; per
poter utilizzare tale funzione la
temperatura non deve essere regolata su
freddo. Quindi, mettere la manopola di
controllo della temperatura nella
posizione desiderata (caldo o freddo) ed
accendere il condizionatore d'aria quando
si vuole deumidificare l'aria presente
nell'abitacolo.
Funzioni dell'interno
Sistema climatizzatore
5-10
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
Page 450 of 845

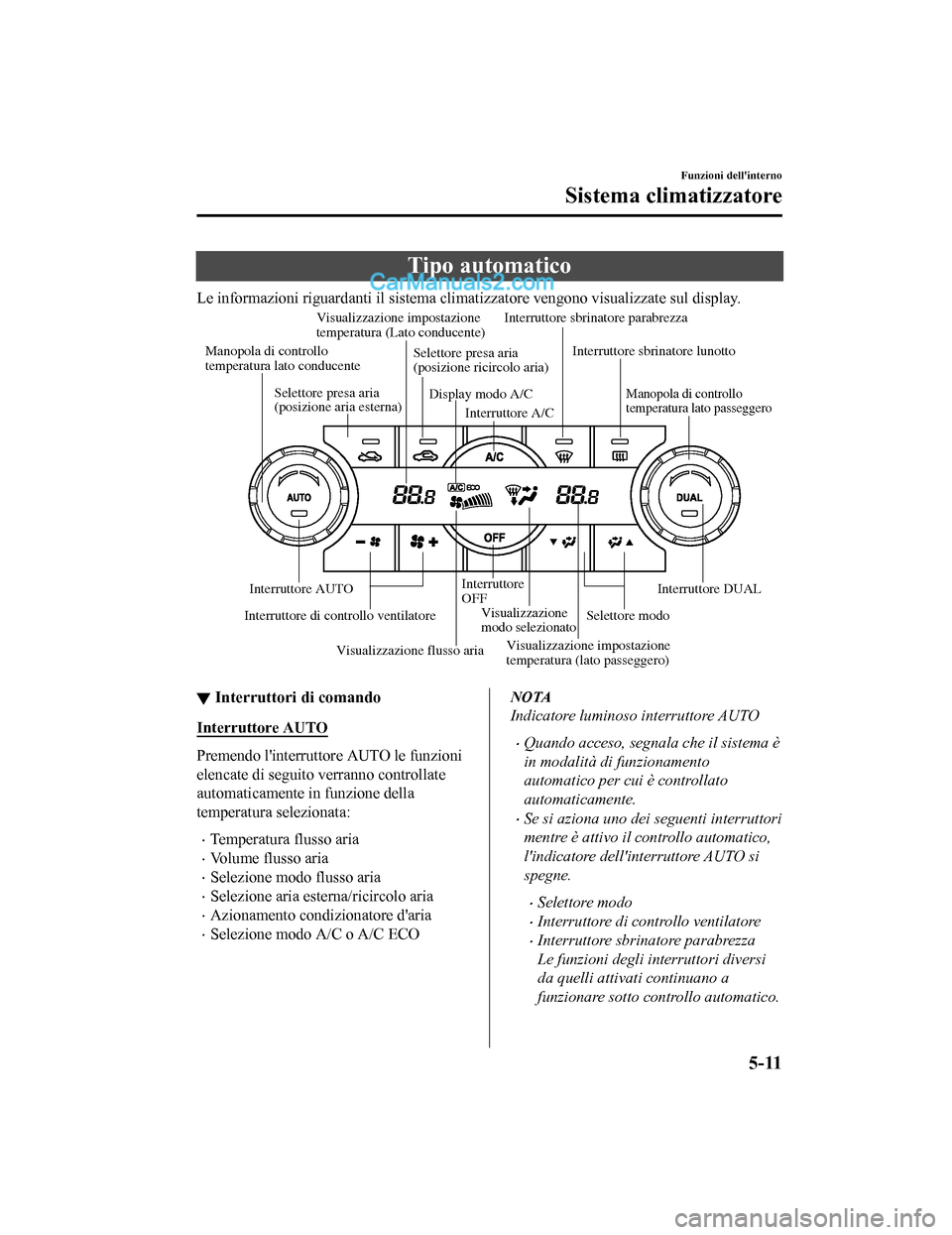

Tipo automatico
Le informazioni riguardanti il sistema climatizzatore vengono visualizzate sul display.
Visualizzazione flusso aria
Visualizzazione impostazione
temperatura (Lato conducente)
Visualizzazione
modo selezionato
Display modo A/C
Visualizzazione impostazione
temperatura (lato passeggero)
Selettore presa aria
(posizione ricircolo aria)
Selettore presa aria
(posizione aria esterna)
Manopola di controllo
temperatura lato conducente
Interruttore AUTO Selettore modo
Interruttore di controllo ventilatore Interruttore
OFFInterruttore sbrinatore parabrezza
Interruttore sbrinatore lunottoManopola di controllo
temperatura lato passeggero
Interruttore DUAL
Interruttore A/C
▼
Interruttori di comando
Interruttore AUTO
Premendo l'interruttor
e AUTO le funzioni
elencate di seguito verranno controllate
automaticamente in funzione della
temperatura selezionata:
•Temperatura flusso aria
•Volume flusso aria
•Selezione modo flusso aria
•Selezione aria esterna/ricircolo aria
•Azionamento condizionatore d'aria
•Selezione modo A/C o A/C ECO
NOTA
Indicatore luminoso interruttore AUTO
•Quando acceso, segnala che il sistema è
in modalità di funzionamento
automatico per cui è controllato
automaticamente.
•Se si aziona uno dei seguenti interruttori
mentre è attivo il controllo automatico,
l'indicatore dell'interruttore AUTO si
spegne.
•Selettore modo
•Interruttore di co ntrollo ventilatore
•Interruttore sbrinatore parabrezza
Le funzioni degli interruttori diversi
da quelli attivati continuano a
funzionare sotto controllo automatico.
Funzioni dell'interno
Sistema climatizzatore
5-11
2017-7-17 13:21:27 Form No. CX-5 8FY4-EE-17E-IT+L_Edition1.pdf
