ISOFIX-förankrad barnsäkerhetsutrustning
När en barnsäkerhetsutrustning monteras i baksätet, se instruktionerna för barnsäkerhetsut-
rustningen samt avsnittet Använda ISOFIX-förankringspunkter på sidan 2-40.
Viktgrupp Storleks-
klass Fixtur Sätenas position
Bilens ISOFIX-lä- gen Baksäte (mitten) Passagerarsäte
fram (yttre)
Baksäte (yttre)
Babylift FISO/L1 X
XX
GISO/L2 X XX
(1) X XX
GRUPP 0
upp till 10 kg EISO/R1 IL
XX
(1) X XX
GRUPP 0
upp till 13 kg EISO/R1 IL
XX
DISO/R2 IL XX
CISO/R3 IL XX
(1) X XX
GRUPP 1
9 kg - 18 kg DISO/R2 IL
XX
CISO/R3 IL XX
BISO/F2 IUF XX
B1 ISO/F2X IUF XX
AISO/F3 IUF XX
(1) X XX
GRUPP 2
15 kg - 25 kg (1)
IL XX
GRUPP 3
22 kg - 36 kg (1)
IL XX
(1) För barnstolar som inte är försedda med ISO/XX-stor leksklassmärkningen (A–G) för tillämplig viktgrupp, skall
biltillverkaren indikera den fordonsspecifika ISOFIX ba rnsäkerhetsutrustning som rekommenderas för respektive
position.
Bokstavskombination att sätta in i tabellen ovan:
IUF = lämpad för framåtvänd ISOFIX-barnsäkerhetsutru stning från universalkategori godkänd för denna viktgrupp.
IL = Lämplig för vissa ISOFIX-barnstolar (CRS).
Denna ISOFIX-barnsäkerhetsutrustning tillhör kategorierna "fordonsspecifik", "begränsad" eller "semi-universal".
Original Mazda barnsäkerhetsutrustning kan monteras. Beträffande vilka barnsäkerhetsutrustningar som kan
monteras, se tillbehörskatalogen.
(Utomeuropeiska länder)
Kontakta en kunnig reparatör för information om vilka barnsäkerhetsutrustningar som kan monteras i din Mazda. Vi
rekommenderar en auktoriserad Mazda-verkstad.
X = ISOFIX-lägena är inte lämpliga för ISOFIX-barnsäkerhetsutrustning i denna viktgrupp och/eller denna
storleksklass.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-36
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

i-Size barnsäkerhetsutrustning
Bilar med markeringen på den främre ytan av det bakre ryggstödet är certifierade enligt
i-Size barnsäkerhetsutrustning.
När en barnsäkerhetsutrustning monteras i baksätet, se instruktionerna för
barnsäkerhetsutrustningen samt avsnittet An vända ISOFIX-förankringspunkter på sidan
2-40.
Placering av märkningen
En barnsäkerhetsutrustning som följer i-Size kan monteras i angivet säte enligt följande:
Passagerarsäte fram Baksäte (yttre) Baksäte (mitten)
i-Size barnsäkerhetsutrust- ning Xi
-UX
Bokstavskombination att sätta in i tabellen ovan:
i-U = Lämplig för i-Size ”universal” barnsäkerhet sutrustning som är riktad framåt eller bakåt.
X = Sätesläget inte lämpat för i-Size ”universal” barnsäkerhetsutrustning.
OBS
•En i-Size barnsäkerhetsutrustning refererar till en barnsäkerhetsutrustning som har
erhållit certifieringskategorin i-Size enligt UNECE 129.
•Bilar med markeringen på den främre ytan av det bakre ryggstödet är inte certifierade
enligt i-Size barnsäkerhetsutrustning.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-37
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

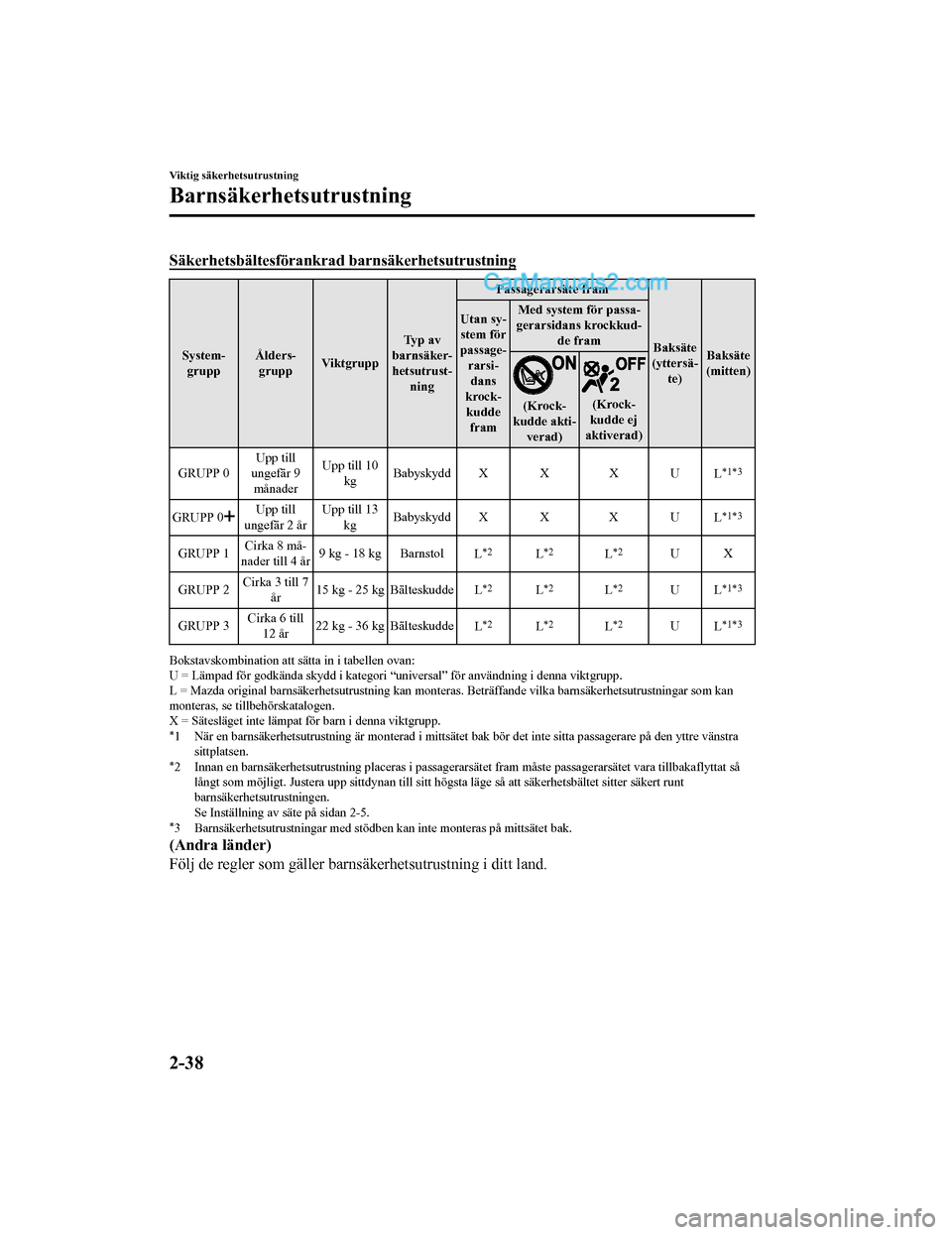

Säkerhetsbältesförankrad barnsäkerhetsutrustning
System-
grupp Ålders-
grupp Viktgrupp Ty p a v
barnsäker- hetsutrust- ning Passagerarsäte fram
Baksäte
(yttersä- te) Baksäte
(mitten)
Utan sy-
stem för
passage- rarsi-dans
krock- kudde fram Med system för passa-
gerarsidans krockkud- de fram
(Krock-
kudde akti- verad)(Krock-
kudde ej
aktiverad)
GRUPP 0 Upp till
ungefär 9 månader Upp till 10
kg Babyskydd X X X U
L
*1*3
GRUPP 0Upp till
ungefär 2 år Upp till 13
kg Babyskydd X X X U
L*1*3
GRUPP 1Cirka 8 må-
nader till 4 år 9 kg - 18 kg Barnstol
L*2L*2L*2UX
GRUPP 2 Cirka 3 till 7
år 15 kg - 25 kg Bälteskudde
L
*2L*2L*2UL*1*3
GRUPP 3 Cirka 6 till
12 år 22 kg - 36 kg Bälteskudde
L*2L*2L*2UL*1*3
Bokstavskombination att sätta in i tabellen ovan:
U = Lämpad för godkända skydd i kategori “universal” för användning i denna viktgrupp.
L = Mazda original barnsäkerhetsutrustning kan monteras . Beträffande vilka barnsäkerhetsutrustningar som kan
monteras, se tillbehörskatalogen.
X = Sätesläget inte lämpat för barn i denna viktgrupp.
*1 När en barnsäkerhetsutrustning är monterad i mittsätet bak bör det inte sitta passagerare på den yttre vänstra sittplatsen.
*2 Innan en barnsäkerhetsutrustning pl aceras i passagerarsätet fram måste passagerarsätet vara tillbakaflyttat så
långt som möjligt. Justera upp sittdynan till sitt högsta läge så att säkerhetsbältet sitter säkert runt
barnsäkerhetsutrustningen.
Se Inställning av säte på sidan 2-5.
*3 Barnsäkerhetsutrustningar med stödben kan inte monteras på mittsätet bak.
(Andra länder)
Följ de regler som gäller barnsäkerhetsutrustning i ditt land.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-38
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

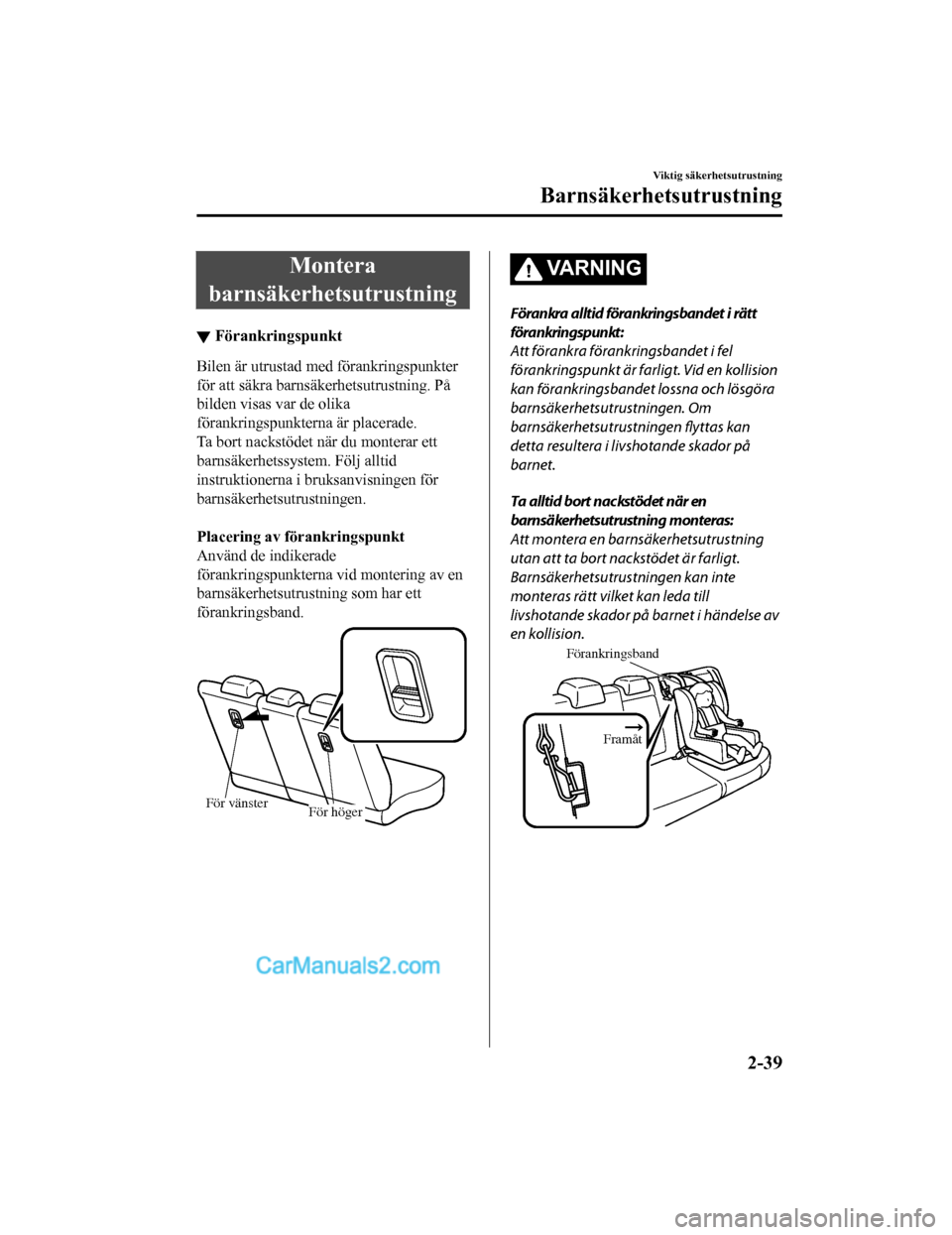

Montera
barnsäkerhetsutrustning
▼ Förankringspunkt
Bilen är utrustad med förankringspunkter
för att säkra barnsäkerhetsutrustning. På
bilden visas var de olika
förankringspunkterna är placerade.
Ta bort nackstödet när du monterar ett
barnsäkerhetssystem. Följ alltid
instruktionerna i bruksanvisningen för
barnsäkerhetsutrustningen.

Placering av förankringspunkt
Använd de indikerade
förankringspunkterna vid montering av en
barnsäkerhetsutrustning som har ett
förankringsband.
För vänsterFör höger
VARNING
Förankra alltid förankringsbandet i rätt
förankringspunkt:
Att förankra förankringsbandet i fel
förankringspunkt är farligt. Vid en kollision
kan förankringsbandet lossna och lösgöra
barnsäkerhetsutrustningen. Om
barnsäkerhetsutrustningen flyttas kan
detta resultera i livshotande skador på
barnet.
Ta alltid bort nackstödet när en
barnsäkerhetsutrustning monteras:
Att montera en barnsäkerhetsutrustning
utan att ta bort nackstödet är farligt.
Barnsäkerhetsutrustningen kan inte
monteras rätt vilket kan leda till
livshotande skador på barnet i händelse av
en kollision.
Förankringsband
Framåt
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-39
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Om du tar bort barnsäkerhetsutrustningen
måste du därefter montera nackstödet och
justera det till rätt position:
Det är farligt att köra utan nackstöd
eftersom passagerarens huvud då inte har
något som stoppar dess rörelse i händelse
av nödstopp eller kollision, vilket kan leda
till en allvarlig olycka, personskador eller
dödsfall.
Se Nackstöd på sidan 2-16.
▼ Använda säkerhetsbältet
Följ de instruktioner som medföljde när
barnsäkerhetsutrustning ska monteras.
Ta dessutom bort nackstödet. Montera
alltid fordonets nackstöd på sätet där en
bälteskudde monteras.
▼Använda
ISOFIX-förankringspunkter
VARNING
Följ tillverkarens instruktioner för
användning av
barnsäkerhetsutrustningen:
En barnsäkerhetsutrustning som inte är
korrekt fastsatt är farlig. Vid en plötslig
inbromsning eller en kollision kan den röra
på sig och orsaka livsfarliga skador för
barnet eller andra personer i bilen.
Kontrollera alltid att
barnsäkerhetsutrustningen sitter fast
korrekt i enlighet med tillverkarens
instruktioner.
Se till att barnsäkerhetsutrustningen sitter
fast ordentligt:
Barnsäkerhetsutrustning som inte sitter
fast är farlig. Vid ett plötsligt stopp eller en
kollision kan den bli en projektil och träffa
någon, vilket orsakar skador. När den inte
används bör den avlägsnas från bilen eller
läggas i bagageutrymmet eller åtminstone
ses över så att den sitter ordentligt fast i
ISOFIX-förankringarna.
Se till att inga säkerhetsbälten eller
främmande föremål är nära eller runtom
ISOFIX-förankrad barnsäkerhetsutrustning:
Att inte följa instruktionerna från
tillverkaren av barnsäkerhetsutrustningen
när den monteras är farligt. Om
säkerhetsbälten eller främmande föremål
förhindrar barnsäkerhetsutrustningen från
att sättas fast ordentligt i
ISOFIX-förankringspunkterna och
barnsäkerhetsutrustningen inte är
ordentligt fastsatt kan
barnsäkerhetsutrustningen
flyttas vid ett
plötsligt stopp eller en kollision vilket kan
orsaka dödsfall eller allvarliga skador på
barnet eller andra passagerare. När
barnsäkerhetsutrustning monteras, se till
att inga säkerhetsbälten eller främmande
föremål är nära eller runtom
ISOFIX-förankringspunkterna. Följ alltid
instruktionerna från tillverkaren av
barnsäkerhetsutrustningen.
1. Justera först framsätet så att det finns tillräckligt med utrymme mellan
barnstolen och framsätet (sidan 2-5).
2. Om baksätet är nedfällt ska det rätas upp i upprätt läge.
3. Se till att ryggstödet är ordentligt
fastsatt genom att trycka bak det tills
det är helt låst.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-40
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

4. Dra isär sömmarna på den bakre delenav sätets undersida en aning för att
hitta ISOFIX-förankringen.

Typ A Typ B
OBS
Markeringarna ovanför
ISOFIX-förankringen indikerar
placeringen av ISOFIX-förankringen
för fastsättning av
barnsäkerhetsutrustning.
5. Ta av nackstödet. Montera alltid fordonets nackstöd på sätet där en
bälteskudde monteras.
Se Nackstöd på sidan 2-16.
6. Sätt fast barnsäkerhetsutrustningen med ISOFIX-förankringen genom att
följa instruktionern a från tillverkaren
av barnsäkerhetsutrustningen.
7. Om din barnsäkerhetsutrustning
levererades med en rem betyder detta
troligtvis att det är väldigt viktigt att
fästa remmen ordentligt för
barnsäkerheten. Följ instruktionerna
från tillverkaren av
barnsäkerhetsutrustningen när
remmarna monteras (sidan 2-39).
VARNING
Förankra alltid förankringsbandet i rätt
förankringspunkt:
Att förankra förankringsbandet i fel
förankringspunkt är farligt. Vid en kollision
kan förankringsbandet lossna och lösgöra
barnsäkerhetsutrustningen. Om
barnsäkerhetsutrustningen flyttas kan
detta resultera i livshotande skador på
barnet.
Ta alltid bort nackstödet när en
barnsäkerhetsutrustning monteras (utom
när en bälteskudde monteras):
Att montera en barnsäkerhetsutrustning
utan att ta bort nackstödet är farligt.
Barnsäkerhetsutrustningen kan inte
monteras rätt vilket kan leda till
livshotande skador på barnet i händelse av
en kollision.
Förankringsband
Framåt
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-41
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

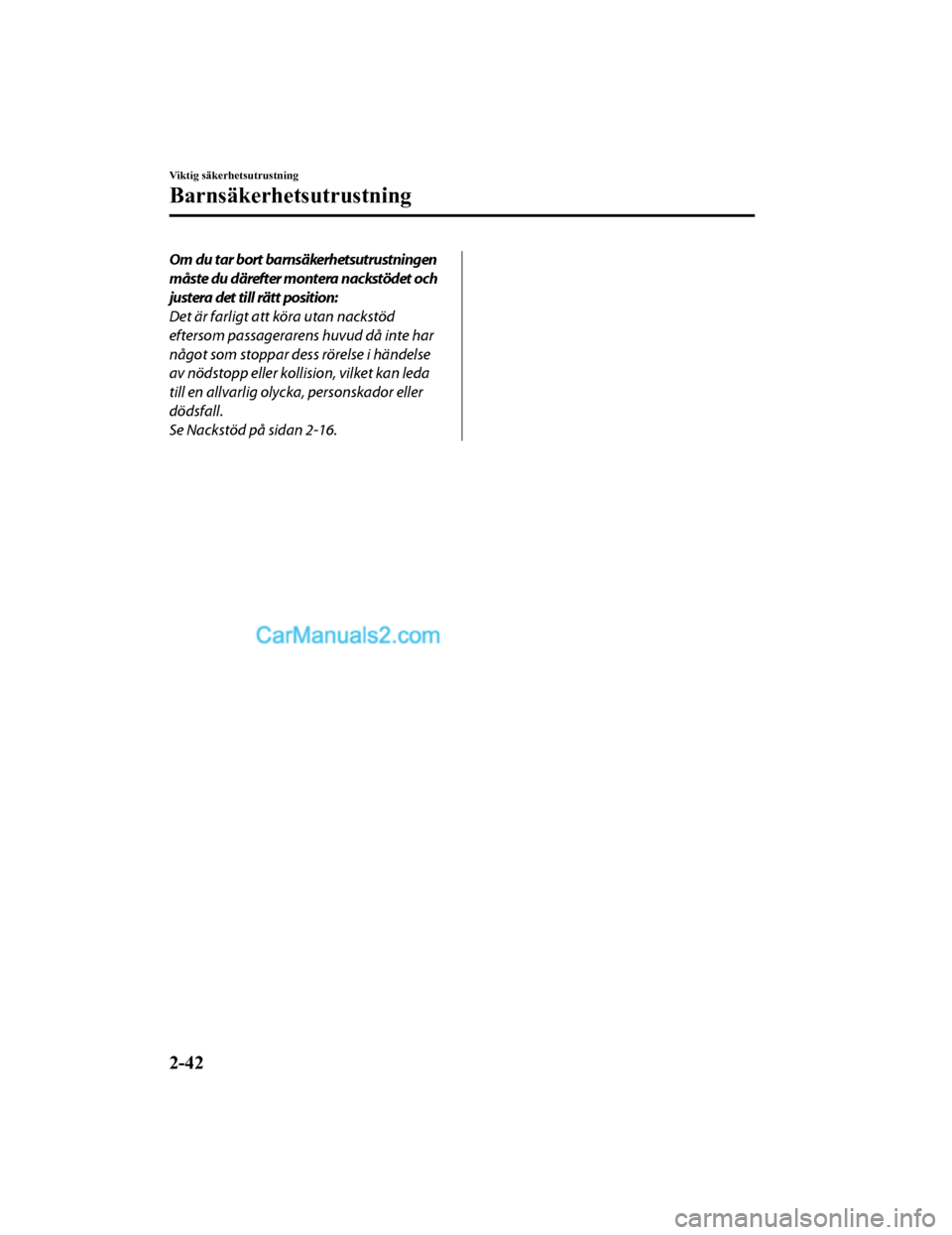

Om du tar bort barnsäkerhetsutrustningen
måste du därefter montera nackstödet och
justera det till rätt position:
Det är farligt att köra utan nackstöd
eftersom passagerarens huvud då inte har
något som stoppar dess rörelse i händelse
av nödstopp eller kollision, vilket kan leda
till en allvarlig olycka, personskador eller
dödsfall.
Se Nackstöd på sidan 2-16.
Viktig säkerhetsutrustning
Barnsäkerhetsutrustning
2-42
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

Säkerhetsåtgärder för det kompletterande
säkerhetssystemet (SRS)
Det kompletterande säkerhetssystemet (SRS), fram och på sidorna, omfattar olika typer av
krockkuddar. Kontrollera vilken typ av krockkuddar som finns i din bil genom att
lokalisera ”SRS AIRBAG” lägesindikatorerna. Dessa indikeringar finns där
krockkuddarna är monterade.
Krockkuddarna är installerade på följande ställen:
•Rattnavet (förarkrockkudde)
•Instrumentpanelen framför frampassageraren (frampassagerarkrockkudde)
•På ytterkanten av de främre ryggstöden (sidokrockkuddar)
•De främre och bakre fönsterstolparna och i takkanten längs med båda sidorna
(gardinkrockkuddar)

Fordon i Ryssland har en sensor som avkänner när fordonet riskerar att välta.

Det kompletterande säkerhetssystemet med krockkuddar ger bara extra skydd vid speciella
situationer, därför är det viktigt att alltid använda säkerhetsbälte:

Krockkuddar utan säkerhetsbälten ger inte tillräckligt skydd vid en eventuell kollision.
Användning av säkerhetsbälte är nödvändig för att:
•Hålla alla personer på plats så att de inte kastas in i en krockkudde som utlöses.
•Minska risken för skador vid olyckor när kroc kkuddar inte är till någon nytta, exempelvis
vid kollision bakifrån.
•Minska risken för olyckor vid kollision framifrå n, snett framifrån, från sidan eller vältning
som inte är tillräckligt kraftiga för att aktivera krockkuddarna.
•Minska risken från att kastas ut ur bilen.
•Minska risken för skador på den nedre delen av kroppen och benen under en olycka
eftersom krockkuddar inte skyddar dessa delar av kroppen.
•Hålla fast föraren i ett läge som möjliggör bättre kontroll över bilen.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-43
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

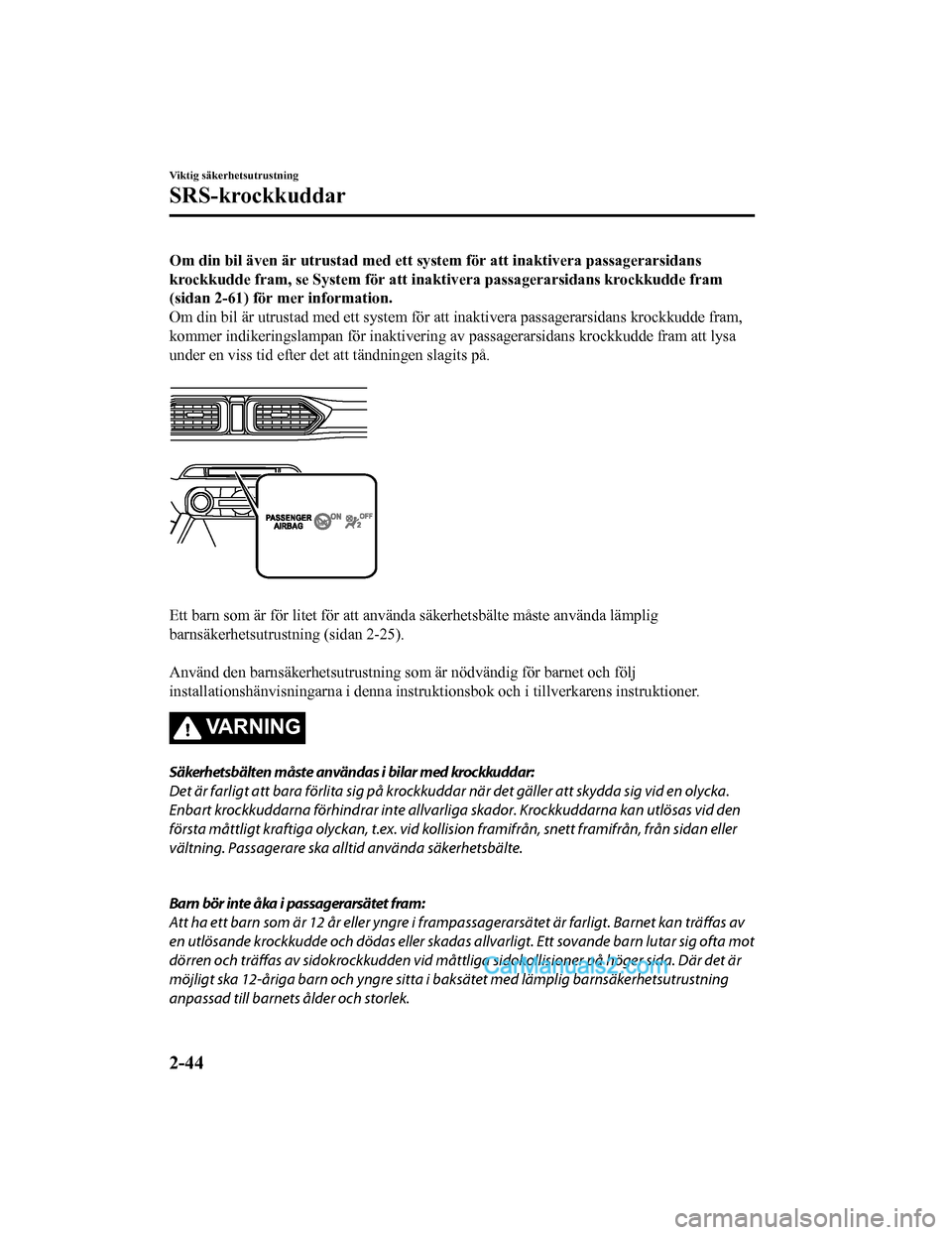

Om din bil även är utrustad med ett system för att inaktivera passagerarsidans
krockkudde fram, se System för att inaktivera passagerarsidans krockkudde fram
(sidan 2-61) för mer information.
Om din bil är utrustad med ett system för att inaktivera passagerarsidans krockkudde fram,
kommer indikeringslampan för inaktivering av passagerarsidans krockkudde fram att lysa
under en viss tid efter det att tändningen slagits på.


Ett barn som är för litet för att använd a säkerhetsbälte måste använda lämplig
barnsäkerhetsutrustni ng (sidan 2-25).

Använd den barnsäkerhetsutrustning som är nödvändig för barnet och följ
installationshänvisningarna i denna instruktionsbok och i tillverkarens instruktioner.
VARNING
Säkerhetsbälten måste användas i bilar med krockkuddar:
Det är farligt att bara förlita sig på krockkuddar när det gäller att skydda sig vid en olycka.
Enbart krockkuddarna förhindrar inte allvar liga skador. Krockkuddarna kan utlösas vid den
första måttligt kraftiga olyckan, t.ex. vid kollis ion framifrån, snett framifrån, från sidan eller
vältning. Passagerare ska allt id använda säkerhetsbälte.

Barn bör inte åka i passagerarsätet fram:
Att ha ett barn som är 12 år eller yngre i frampassagerarsätet är farligt. Barnet kan
träffas av
en utlösande krockkudde och dödas eller skadas a llvarligt. Ett sovande barn lutar sig ofta mot
dörren och träffas av sidokrockkudden vid måttliga sidokollisioner på höger sida. Där det är
möjligt ska 12-åriga barn och yngre sitta i baksätet med lämplig barnsäkerhetsutrustning
anpassad till barnets ålder och storlek.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-44
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf

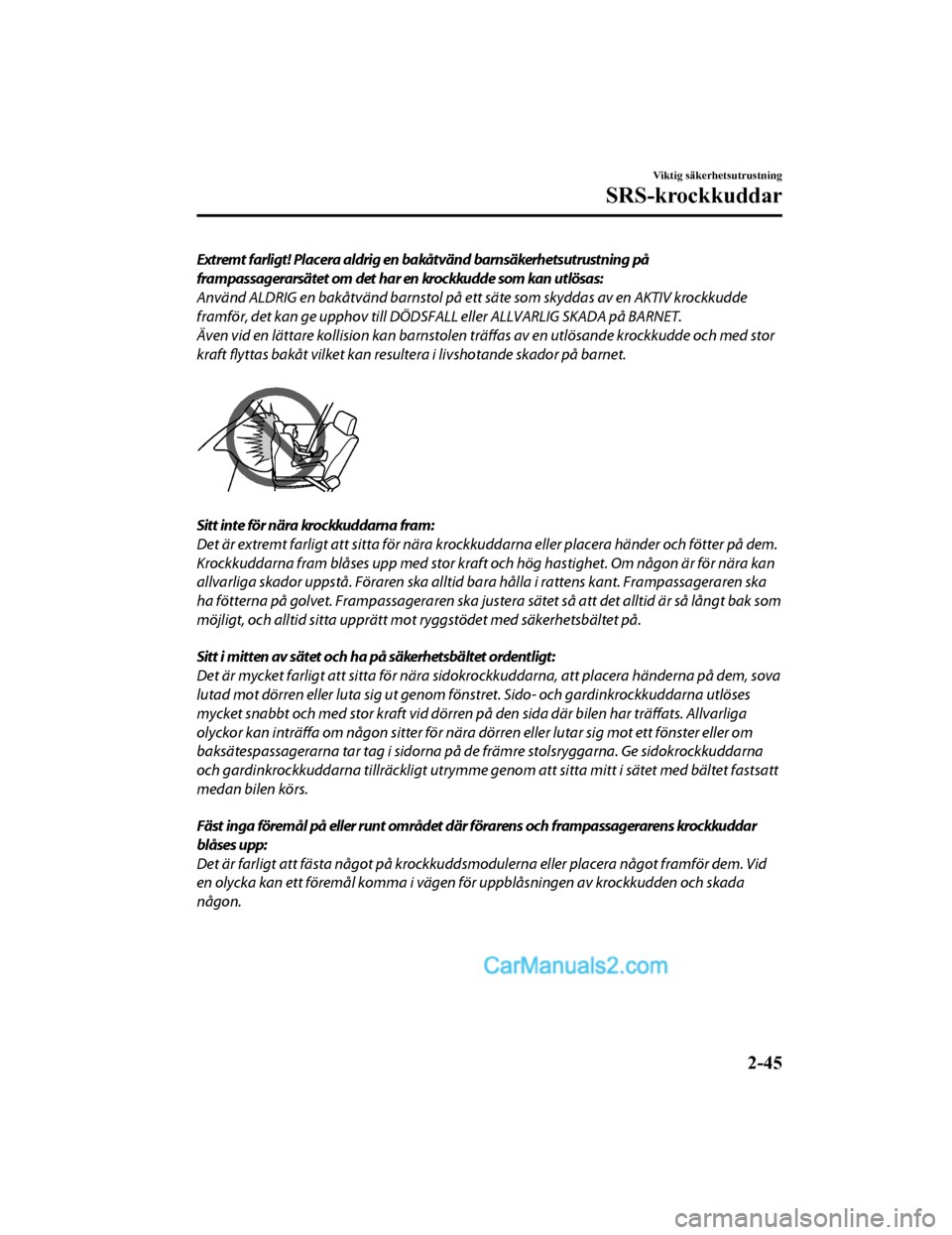

Extremt farligt! Placera aldrig en bakåtvänd barnsäkerhetsutrustning på
frampassagerarsätet om det har en krockkudde som kan utlösas:
Använd ALDRIG en bakåtvänd barnstol på ett säte som skyddas av en AKTIV krockkudde
framför, det kan ge upphov till DÖDSFALL eller ALLVARLIG SKADA på BARNET.
Även vid en lättare kollision kan barnstolen träffas av en utlösande krockkudde och med stor
kraft flyttas bakåt vilket kan resultera i livshotande skador på barnet.

Sitt inte för nära krockkuddarna fram:
Det är extremt farligt att sitta för nära krockkuddarna eller placera händer och fötter på dem.
Krockkuddarna fram blåses upp med stor kraft och hög hastighet. Om någon är för nära kan
allvarliga skador uppstå. Föraren ska alltid bara hålla i rattens kant. Frampassageraren ska
ha fötterna på golvet. Frampassageraren ska juster a sätet så att det alltid är så långt bak som
möjligt, och alltid sitta upprätt mo t ryggstödet med säkerhetsbältet på.
Sitt i mitten av sätet och ha på säkerhetsbältet ordentligt:
Det är mycket farligt att sitta för nära sido krockkuddarna, att placera händerna på dem, sova
lutad mot dörren eller luta sig ut genom fönstret. Sido- och gardinkrockkuddarna utlöses
mycket snabbt och med stor kraft vid dörren på den sida där bilen har träffats. Allvarliga
olyckor kan inträffa om någon sitter för nära dörren eller lutar sig mot ett fönster eller om
baksätespassagerarna tar tag i sidorna på de främre stolsryggarna. Ge sidokrockkuddarna
och gardinkrockkuddarna tillräckligt utrymme ge nom att sitta mitt i sätet med bältet fastsatt
medan bilen körs.
Fäst inga föremål på eller runt området där förarens och frampassagerarens krockkuddar
blåses upp:
Det är farligt att fästa något på krockkuddsmo dulerna eller placera något framför dem. Vid
en olycka kan ett föremål komma i vägen fö r uppblåsningen av krockkudden och skada
någon.
Viktig säkerhetsutrustning
SRS-krockkuddar
2-45
2017-6-29 16:54:29 Form No. CX-5 8FY4-EE-17E-SV+L_Edition1.pdf
