MAZDA MODEL CX-5 2018 Brukerhåndbok (in Norwegian)

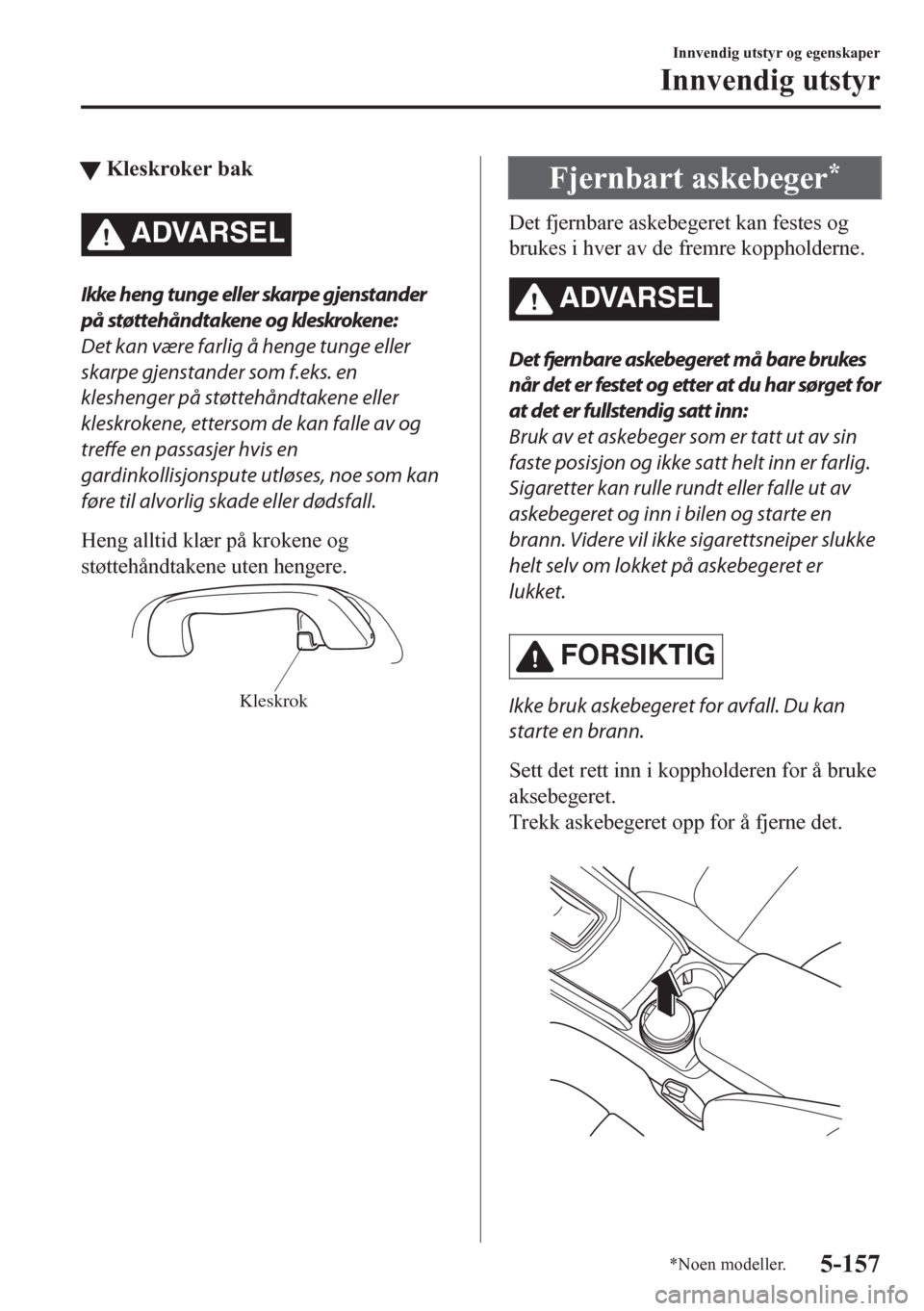

tKleskroker bak
ADVARSEL
Ikke heng tunge eller skarpe gjenstander
på støttehåndtakene og kleskrokene:
Det kan være farlig å henge tunge eller
skarpe gjenstander som f.eks. en
kleshenger på støttehåndtakene eller
kleskrokene, ettersom de kan falle av og
treffe en passasjer hvis en
gardinkollisjonspute utløses, noe som kan
føre til alvorlig skade eller dødsfall.
Heng alltid klær på krokene og
støttehåndtakene uten hengere.
Kleskrok
Fjernbart askebeger*
Det fjernbare askebegeret kan festes og
brukes i hver av de fremre koppholderne.
ADVARSEL
Det fjernbare askebegeret må bare brukes
når det er festet og etter at du har sørget for
at det er fullstendig satt inn:
Bruk av et askebeger som er tatt ut av sin
faste posisjon og ikke satt helt inn er farlig.
Sigaretter kan rulle rundt eller falle ut av
askebegeret og inn i bilen og starte en
brann. Videre vil ikke sigarettsneiper slukke
helt selv om lokket på askebegeret er
lukket.
FORSIKTIG
Ikke bruk askebegeret for avfall. Du kan
starte en brann.
Sett det rett inn i koppholderen for å bruke
aksebegeret.
Trekk askebegeret opp for å fjerne det.

Innvendig utstyr og egenskaper
Innvendig utstyr
*Noen modeller.5-157

MEMO
5-158

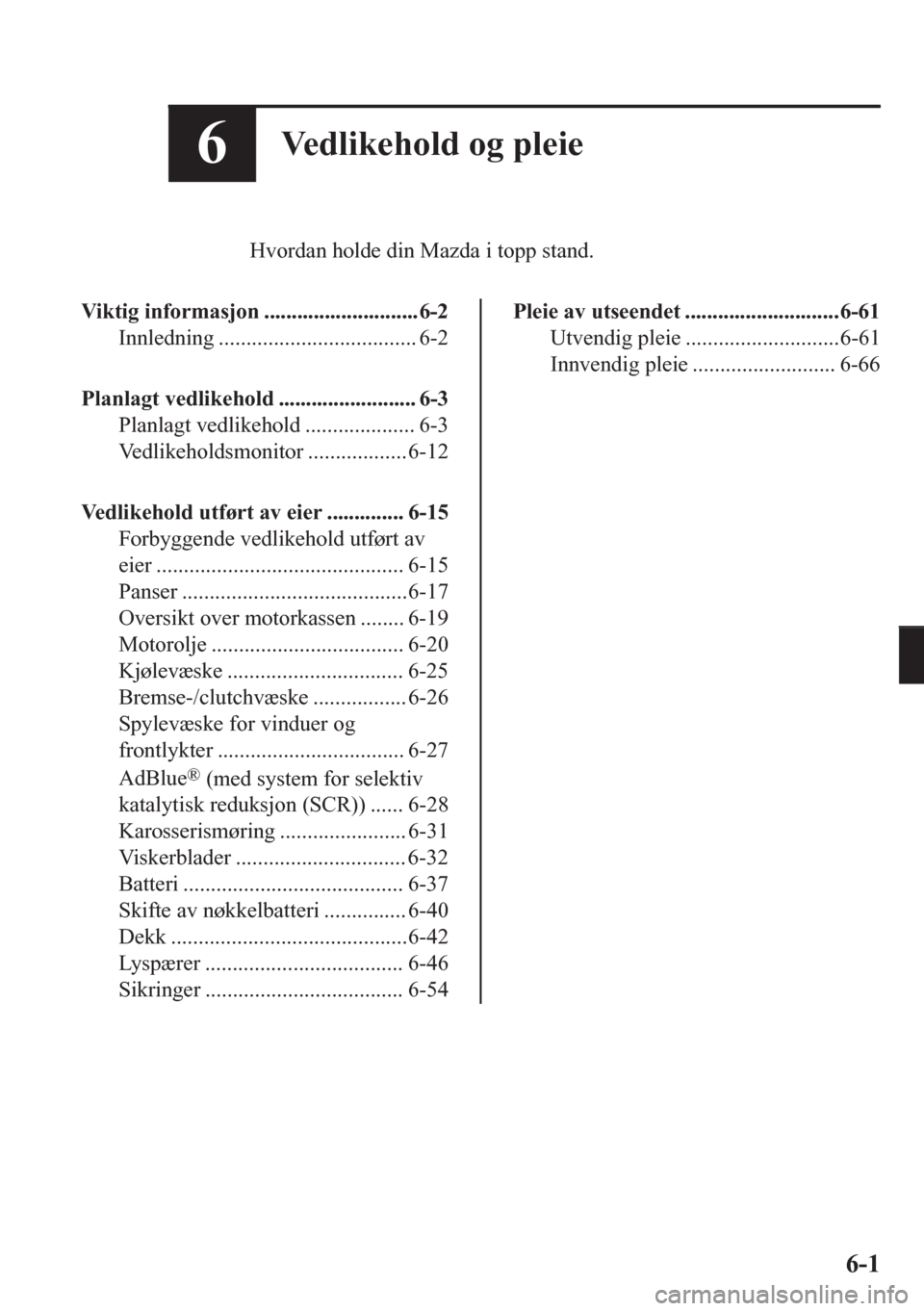

6Vedlikehold og pleie
Hvordan holde din Mazda i topp stand.
Viktig informasjon ............................6-2
Innledning .................................... 6-2
Planlagt vedlikehold ......................... 6-3
Planlagt vedlikehold .................... 6-3
Vedlikeholdsmonitor ..................6-12
Vedlikehold utført av eier .............. 6-15
Forbyggende vedlikehold utført av
eier ............................................. 6-15
Panser .........................................6-17
Oversikt over motorkassen ........ 6-19
Motorolje ................................... 6-20
Kjølevæske ................................ 6-25
Bremse-/clutchvæske ................. 6-26
Spylevæske for vinduer og
frontlykter .................................. 6-27
AdBlue
® (med system for selektiv
katalytisk reduksjon (SCR)) ...... 6-28
Karosserismøring ....................... 6-31
Viskerblader ............................... 6-32
Batteri ........................................ 6-37
Skifte av nøkkelbatteri ............... 6-40
Dekk ...........................................6-42
Lyspærer .................................... 6-46
Sikringer .................................... 6-54
Pleie av utseendet ............................6-61
Utvendig pleie ............................6-61
Innvendig pleie .......................... 6-66
6-1

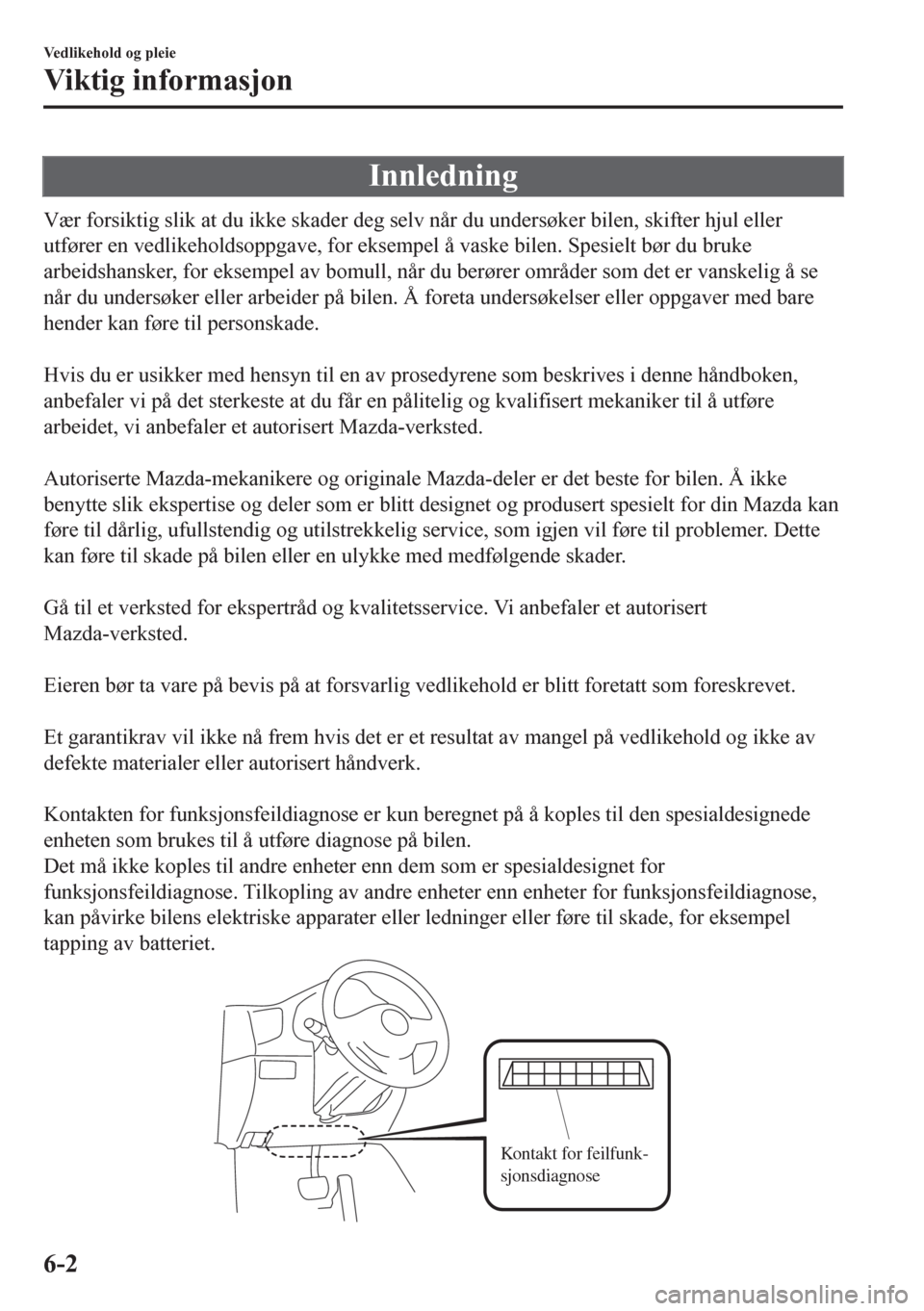

Innledning
Vær forsiktig slik at du ikke skader deg selv når du undersøker bilen, skifter hjul eller
utfører en vedlikeholdsoppgave, for eksempel å vaske bilen. Spesielt bør du bruke
arbeidshansker, for eksempel av bomull, når du berører områder som det er vanskelig å se
når du undersøker eller arbeider på bilen. Å foreta undersøkelser eller oppgaver med bare
hender kan føre til personskade.
Hvis du er usikker med hensyn til en av prosedyrene som beskrives i denne håndboken,
anbefaler vi på det sterkeste at du får en pålitelig og kvalifisert mekaniker til å utføre
arbeidet, vi anbefaler et autorisert Mazda-verksted.
Autoriserte Mazda-mekanikere og originale Mazda-deler er det beste for bilen. Å ikke
benytte slik ekspertise og deler som er blitt designet og produsert spesielt for din Mazda kan
føre til dårlig, ufullstendig og utilstrekkelig service, som igjen vil føre til problemer. Dette
kan føre til skade på bilen eller en ulykke med medfølgende skader.
Gå til et verksted for ekspertråd og kvalitetsservice. Vi anbefaler et autorisert
Mazda-verksted.
Eieren bør ta vare på bevis på at forsvarlig vedlikehold er blitt foretatt som foreskrevet.
Et garantikrav vil ikke nå frem hvis det er et resultat av mangel på vedlikehold og ikke av
defekte materialer eller autorisert håndverk.
Kontakten for funksjonsfeildiagnose er kun beregnet på å koples til den spesialdesignede
enheten som brukes til å utføre diagnose på bilen.
Det må ikke koples til andre enheter enn dem som er spesialdesignet for
funksjonsfeildiagnose. Tilkopling av andre enheter enn enheter for funksjonsfeildiagnose,
kan påvirke bilens elektriske apparater eller ledninger eller føre til skade, for eksempel
tapping av batteriet.
Kontakt for feilfunk-
sjonsdiagnose
Vedlikehold og pleie
Viktig informasjon
6-2

Planlagt vedlikehold
MERKNAD
Etter den foreskrevne perioden må du fortsette å følge vedlikeholdsplanen til anbefalte
intervaller.
Utslippskontroll og relaterte systemer
Tennings- og drivstoffsystemene er meget viktige for utslippskontrollsystemet og for
effektiv bruk av motoren. Ikke kluss med dem.
Alle kontroller og justeringer må foretas av et verksted, vi anbefaler et autorisert
Mazda-verksted.
tEuropa
My Mazda-service
My Mazda Service er navnet på vedlikeholdsvarslingsfunksjonen som sier ifra om be-
hov for vedlikehold ved å tenne skiftenøkkelindikatorlampen og/eller ved å vise en spe-
sifikk melding på instrumentpanelet.
Uansett må det gjennomføres service før bilen er gått 20 000 km, eller 12 måneder et-
ter siste service, avhengig av hvilken av de tre hendelsene som inntreffer først (20 000
km, 12 måneder eller displaymelding/skiftenøkkelindikator).
Vedlikehold 1.2.3.4.5.6.7.8.9.10.11.12.
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Tennplugger
*1Skift ut hver 120 000 km.
Luftfilter
*2RRRR
Drivstoffrør og -slanger I I I I I I
Fordampningssystem (utstyrsavhengig) I I I I
Motorolje og -filter
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
Motorolje og -filterUnntatt Ukrai-
na
*3*4*6RRRRRRRRRRRR
Ukraina
*5*6Skift ut hver 10 000 km eller hver 12. måned.
Drivstoffrør og -slangerUnntatt Ukrai-
naIIIIII
Ukraina IIIIIIIIIIII
Drivstoffilter R R R R
Luftfilter
*2CCRCCRCCRCCR
Ureaoppløsning (AdBlue
®) for SCR-systemet*7 *7 *8 *7 *7 *8 *7 *7 *8 *7 *7 *8
Vedlikehold og pleie
Planlagt vedlikehold
6-3

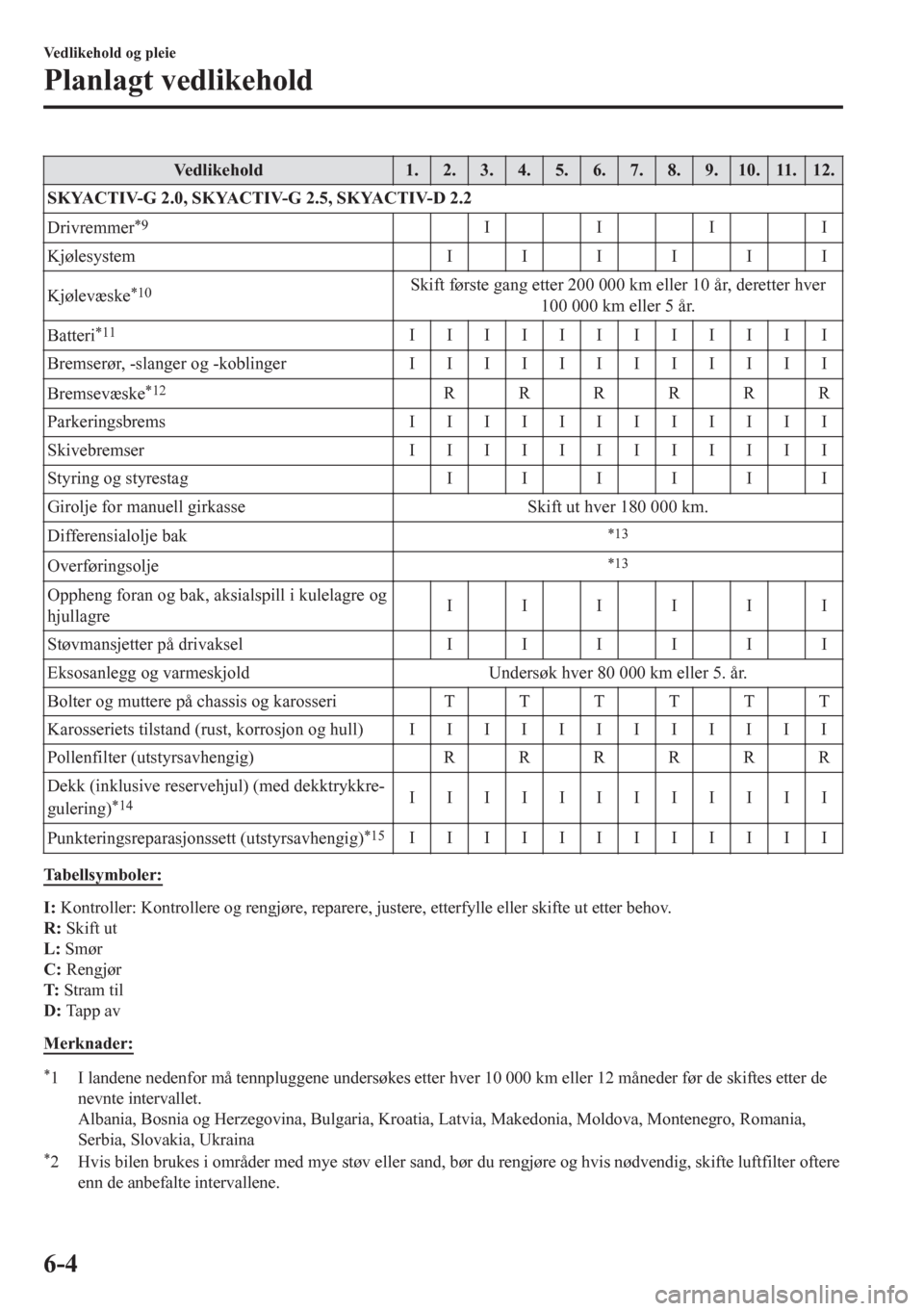

Vedlikehold 1.2.3.4.5.6.7.8.9.10.11.12.
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 2.2
Drivremmer
*9IIII
Kjølesystem IIIIII
Kjølevæske
*10Skift første gang etter 200 000 km eller 10 år, deretter hver
100 000 km eller 5 år.
Batteri
*11IIIIIIIIIIII
Bremserør, -slanger og -koblinger IIIIIIIIIIII
Bremsevæske
*12RRRRRR
Parkeringsbrems IIIIIIIIIIII
Skivebremser IIIIIIIIIIII
Styring og styrestag I I I I I I
Girolje for manuell girkasse Skift ut hver 180 000 km.
Differensialolje bak
*13
Overføringsolje*13
Oppheng foran og bak, aksialspill i kulelagre og
hjullagreIIIIII
Støvmansjetter på drivaksel IIIIII
Eksosanlegg og varmeskjold Undersøk hver 80 000 km eller 5. år.
Bolter og muttere på chassis og karosseri T T T T T T
Karosseriets tilstand (rust, korrosjon og hull) IIIIIIIIIIII
Pollenfilter (utstyrsavhengig) R R R R R R
Dekk (inklusive reservehjul) (med dekktrykkre-
gulering)
*14IIIIIIIIIIII
Punkteringsreparasjonssett (utstyrsavhengig)
*15IIIIIIIIIIII
Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
L: Smør
C: Rengjør
T: Stram til
D: Ta p p a v
Merknader:
*1 I landene nedenfor må tennpluggene undersøkes etter hver 10 000 km eller 12 måneder før de skiftes etter de
nevnte intervallet.
Albania, Bosnia og Herzegovina, Bulgaria, Kroatia, Latvia, Makedonia, Moldova, Montenegro, Romania,
Serbia, Slovakia, Ukraina
*2 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter oftere
enn de anbefalte intervallene.
Vedlikehold og pleie
Planlagt vedlikehold
6-4

*3 Fleksibel innstilling er forhåndsinnstilt på fabrikken for noen land i Europa. Ta kontakt med et autorisert
Mazda-verksted for detaljer. Fleksible innstillinger kan angis hvis bilen i hovedsak brukes der ingen av
følgende forhold gjelder.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
Når fleksibelt vedlikehold er valgt, beregner bilen den gjenværende levetiden til oljen på grunnlag av
driftsforholdene og forteller deg når det er på tide med et oljeskift ved å tenne skiftenøkkelmerket i
instrumentpanelet.
Tilbakestill dataene om motorolje hver gang det skiftes motorolje, uansett hva som står i den viste meldingen/
skiftenøkkellampen som vises.
*4 Hvis bilen primært brukes under noen av de følgende forholdene, skal motoroljen og oljefilteret skiftes hver
10 000 km eller etter kortere intervaller.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*5 Hvis bilen primært brukes under noen av de følgende forholdene, bør motoroljen og oljefilteret skiftes hver
5 000 km eller etter 6 måneder.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*6 For SKYACTIV-D 2.2 må dataene om motorolje tilbakestilles hver gang det skiftes motorolje, uansett hva som
står i den viste meldingen/skiftenøkkellampen som vises.
*7 Fyll ny AdBlue® på ureatanken.*8 Hvis det kjøres mer enn 10 000 km i året, skal du etterfylle tanken med ny AdBlue®.
Hvis det kjøres under 10 000 km i året, skal du tømme tanken og deretter fylle den med ny AdBlue®.*9 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen brukes primært under noen av de følgende forholdene, må drivremmer undersøkes minst hver
20 000 km eller hver 12. måned.
a) Kjøring i støvete forhold
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
d) Kjøring under ekstremt varme forhold
e) Konstant kjøring under fjellforhold
*10 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*11 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Det forseglede batteriet krever bare
inspeksjon av utseendet.
*12 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes i
klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*13 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.*14 Dekkrotasjon anbefales hver 10 000 km.*15 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet. Skift
ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.
Vedlikehold og pleie
Planlagt vedlikehold
6-5

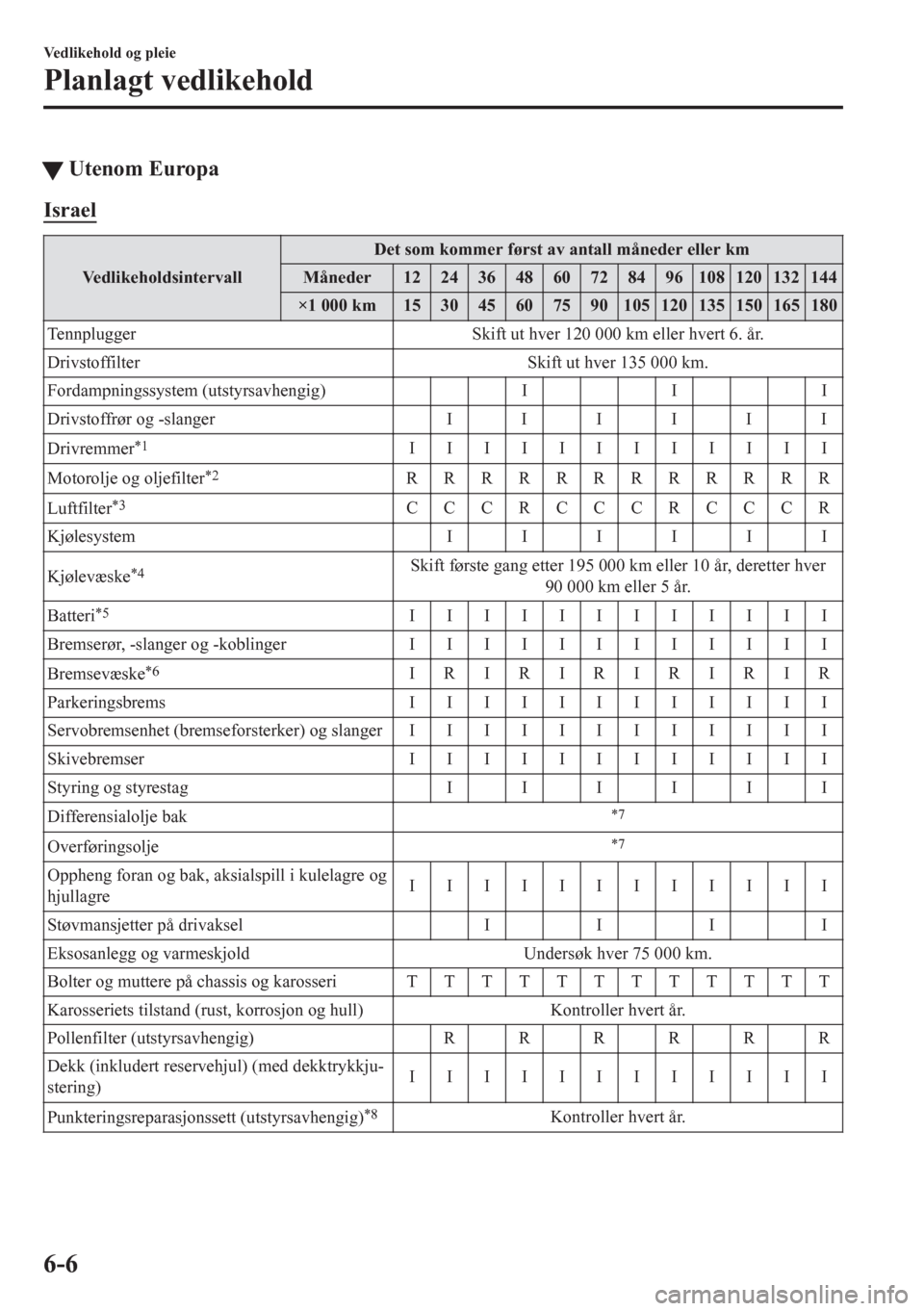

tUtenom Europa
Israel
VedlikeholdsintervallDet som kommer først av antall måneder eller km
Måneder 1224364860728496108120132144
×1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Tennplugger Skift ut hver 120 000 km eller hvert 6. år.
Drivstoffilter Skift ut hver 135 000 km.
Fordampningssystem (utstyrsavhengig) I I I
Drivstoffrør og -slanger I I I I I I
Drivremmer
*1IIIIIIIIIIII
Motorolje og oljefilter
*2RRRRRRRRRRRR
Luftfilter
*3CCCRCCCRCCCR
Kjølesystem IIIIII
Kjølevæske
*4Skift første gang etter 195 000 km eller 10 år, deretter hver
90 000 km eller 5 år.
Batteri
*5IIIIIIIIIIII
Bremserør, -slanger og -koblinger IIIIIIIIIIII
Bremsevæske
*6IRIRIRIRIRIR
Parkeringsbrems IIIIIIIIIIII
Servobremsenhet (bremseforsterker) og slangerIIIIIIIIIIII
Skivebremser IIIIIIIIIIII
Styring og styrestag I I I I I I
Differensialolje bak
*7
Overføringsolje*7
Oppheng foran og bak, aksialspill i kulelagre og
hjullagreIIIIIIIIIIII
Støvmansjetter på drivaksel I I I I
Eksosanlegg og varmeskjold Undersøk hver 75 000 km.
Bolter og muttere på chassis og karosseri TTTTTTTTTTTT
Karosseriets tilstand (rust, korrosjon og hull) Kontroller hvert år.
Pollenfilter (utstyrsavhengig) R R R R R R
Dekk (inkludert reservehjul) (med dekktrykkju-
stering)IIIIIIIIIIII
Punkteringsreparasjonssett (utstyrsavhengig)
*8Kontroller hvert år.
Vedlikehold og pleie
Planlagt vedlikehold
6-6

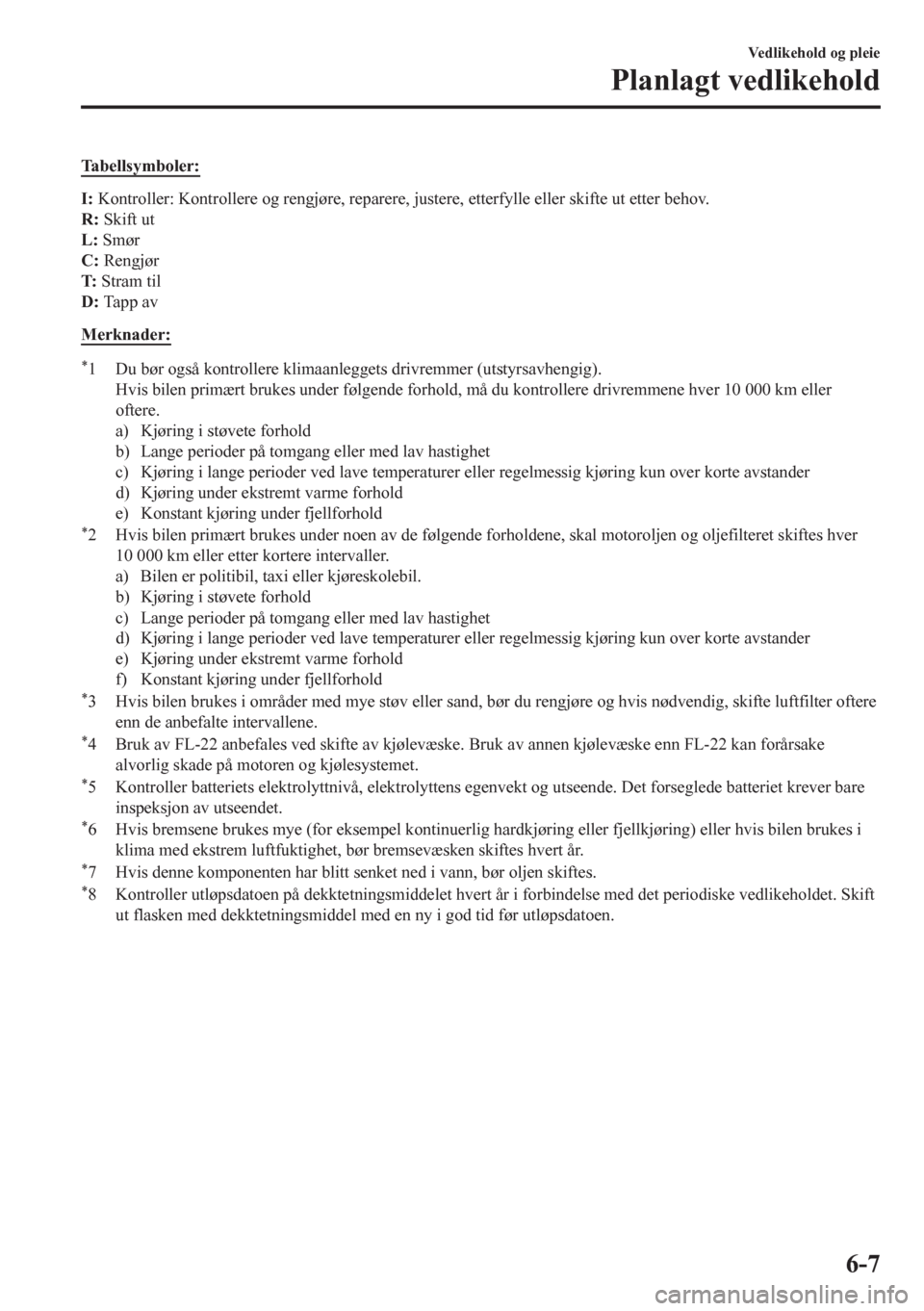

Tabellsymboler:
I: Kontroller: Kontrollere og rengjøre, reparere, justere, etterfylle eller skifte ut etter behov.
R: Skift ut
L: Smør
C: Rengjør
T: Stram til
D: Ta p p a v
Merknader:
*1 Du bør også kontrollere klimaanleggets drivremmer (utstyrsavhengig).
Hvis bilen primært brukes under følgende forhold, må du kontrollere drivremmene hver 10 000 km eller
oftere.
a) Kjøring i støvete forhold
b) Lange perioder på tomgang eller med lav hastighet
c) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
d) Kjøring under ekstremt varme forhold
e) Konstant kjøring under fjellforhold
*2 Hvis bilen primært brukes under noen av de følgende forholdene, skal motoroljen og oljefilteret skiftes hver
10 000 km eller etter kortere intervaller.
a) Bilen er politibil, taxi eller kjøreskolebil.
b) Kjøring i støvete forhold
c) Lange perioder på tomgang eller med lav hastighet
d) Kjøring i lange perioder ved lave temperaturer eller regelmessig kjøring kun over korte avstander
e) Kjøring under ekstremt varme forhold
f) Konstant kjøring under fjellforhold
*3 Hvis bilen brukes i områder med mye støv eller sand, bør du rengjøre og hvis nødvendig, skifte luftfilter oftere
enn de anbefalte intervallene.
*4 Bruk av FL-22 anbefales ved skifte av kjølevæske. Bruk av annen kjølevæske enn FL-22 kan forårsake
alvorlig skade på motoren og kjølesystemet.
*5 Kontroller batteriets elektrolyttnivå, elektrolyttens egenvekt og utseende. Det forseglede batteriet krever bare
inspeksjon av utseendet.
*6 Hvis bremsene brukes mye (for eksempel kontinuerlig hardkjøring eller fjellkjøring) eller hvis bilen brukes i
klima med ekstrem luftfuktighet, bør bremsevæsken skiftes hvert år.
*7 Hvis denne komponenten har blitt senket ned i vann, bør oljen skiftes.*8 Kontroller utløpsdatoen på dekktetningsmiddelet hvert år i forbindelse med det periodiske vedlikeholdet. Skift
ut flasken med dekktetningsmiddel med en ny i god tid før utløpsdatoen.

Vedlikehold og pleie
Planlagt vedlikehold
6-7

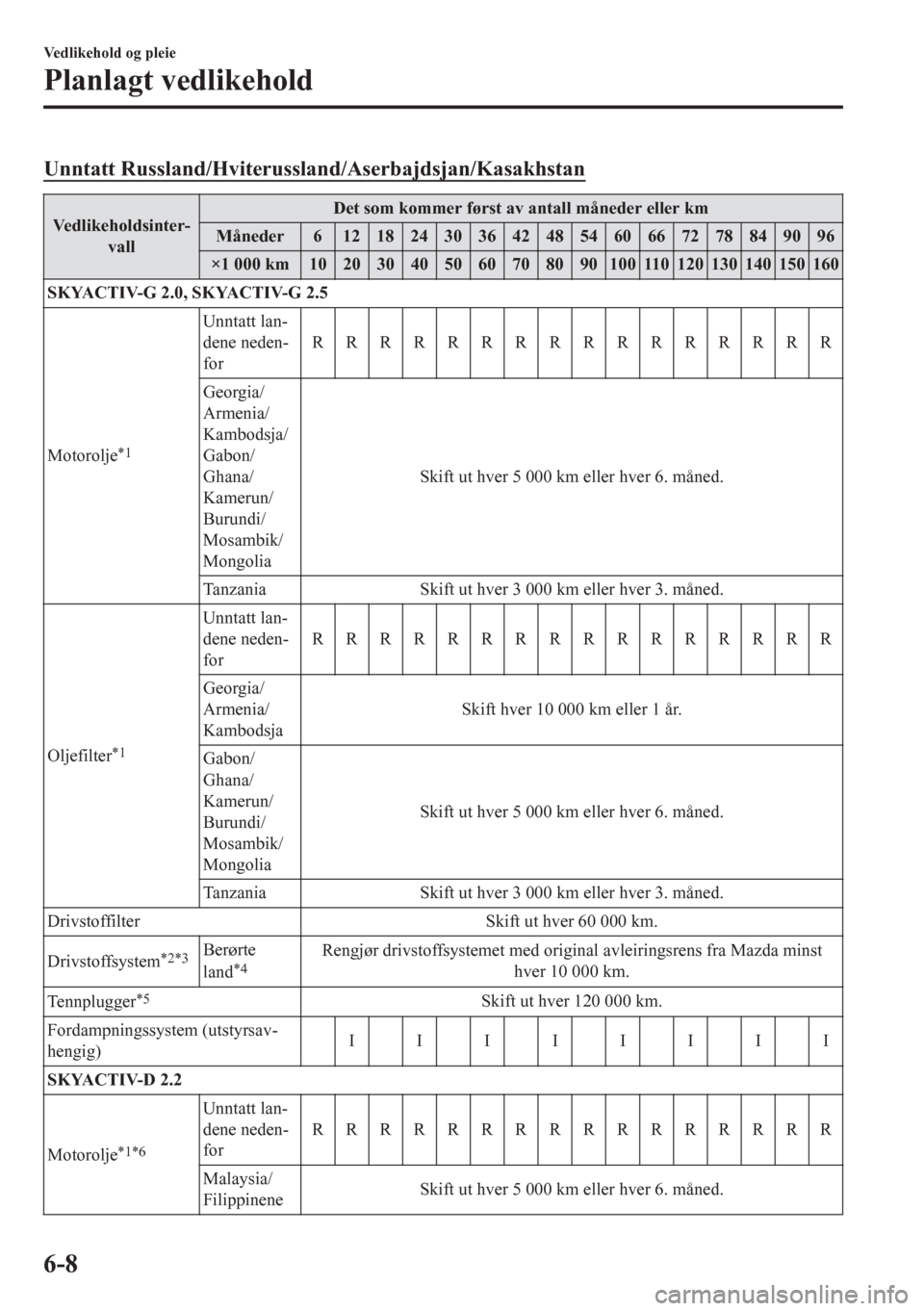

Unntatt Russland/Hviterussland/Aserbajdsjan/Kasakhstan
Vedlikeholdsinter-
vallDet som kommer først av antall måneder eller km
Måneder 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1 000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Motorolje
*1
Unntatt lan-
dene neden-
forRRRRRRRRRRRRRRRR
Georgia/
Armenia/
Kambodsja/
Gabon/
Ghana/
Kamerun/
Burundi/
Mosambik/
MongoliaSkift ut hver 5 000 km eller hver 6. måned.
Tanzania Skift ut hver 3 000 km eller hver 3. måned.
Oljefilter
*1
Unntatt lan-
dene neden-
forRRRRRRRRRRRRRRRR
Georgia/
Armenia/
KambodsjaSkift hver 10 000 km eller 1 år.
Gabon/
Ghana/
Kamerun/
Burundi/
Mosambik/
MongoliaSkift ut hver 5 000 km eller hver 6. måned.
Tanzania Skift ut hver 3 000 km eller hver 3. måned.
Drivstoffilter Skift ut hver 60 000 km.
Drivstoffsystem
*2*3Berørte
land*4Rengjør drivstoffsystemet med original avleiringsrens fra Mazda minst
hver 10 000 km.
Tennplugger
*5Skift ut hver 120 000 km.
Fordampningssystem (utstyrsav-
hengig)IIIIIIII
SKYACTIV-D 2.2
Motorolje
*1*6
Unntatt lan-
dene neden-
forRRRRRRRRRRRRRRRR
Malaysia/
FilippineneSkift ut hver 5 000 km eller hver 6. måned.
Vedlikehold og pleie
Planlagt vedlikehold
6-8
