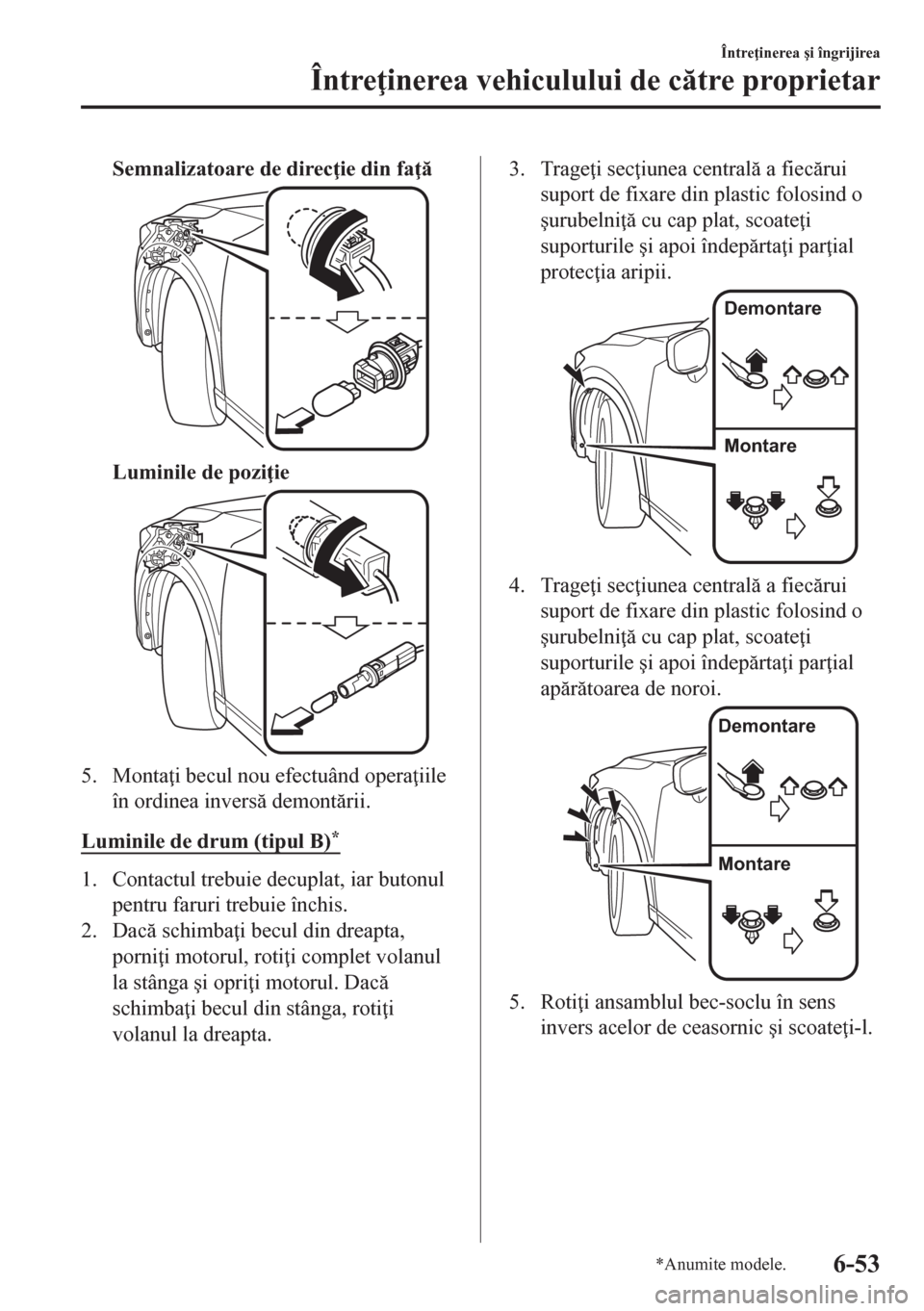

Semnalizatoare de direc ie din fa
Luminile de pozi ie
5. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Luminile de drum (tipul B)
*
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Dac schimba i becul din dreapta,
porni i motorul, roti i complet volanul
la stânga úi opri i motorul. Dac
schimba i becul din stânga, roti i
volanul la dreapta.
3. Trage i sec iunea central a fiecrui
suport de fixare din plastic folosind o
úurubelni cu cap plat, scoate i
suporturile úi apoi îndeprta i par ial
protec ia aripii.
Demontare
Montare
4. Trage i sec iunea central a fiecrui
suport de fixare din plastic folosind o
úurubelni cu cap plat, scoate i
suporturile úi apoi îndeprta i par ial
aprtoarea de noroi.
Demontare
Montare
5. Roti i ansamblul bec-soclu în sens
invers acelor de ceasornic úi scoate i-l.
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
*Anumite modele.6-53
Page 692 of 851

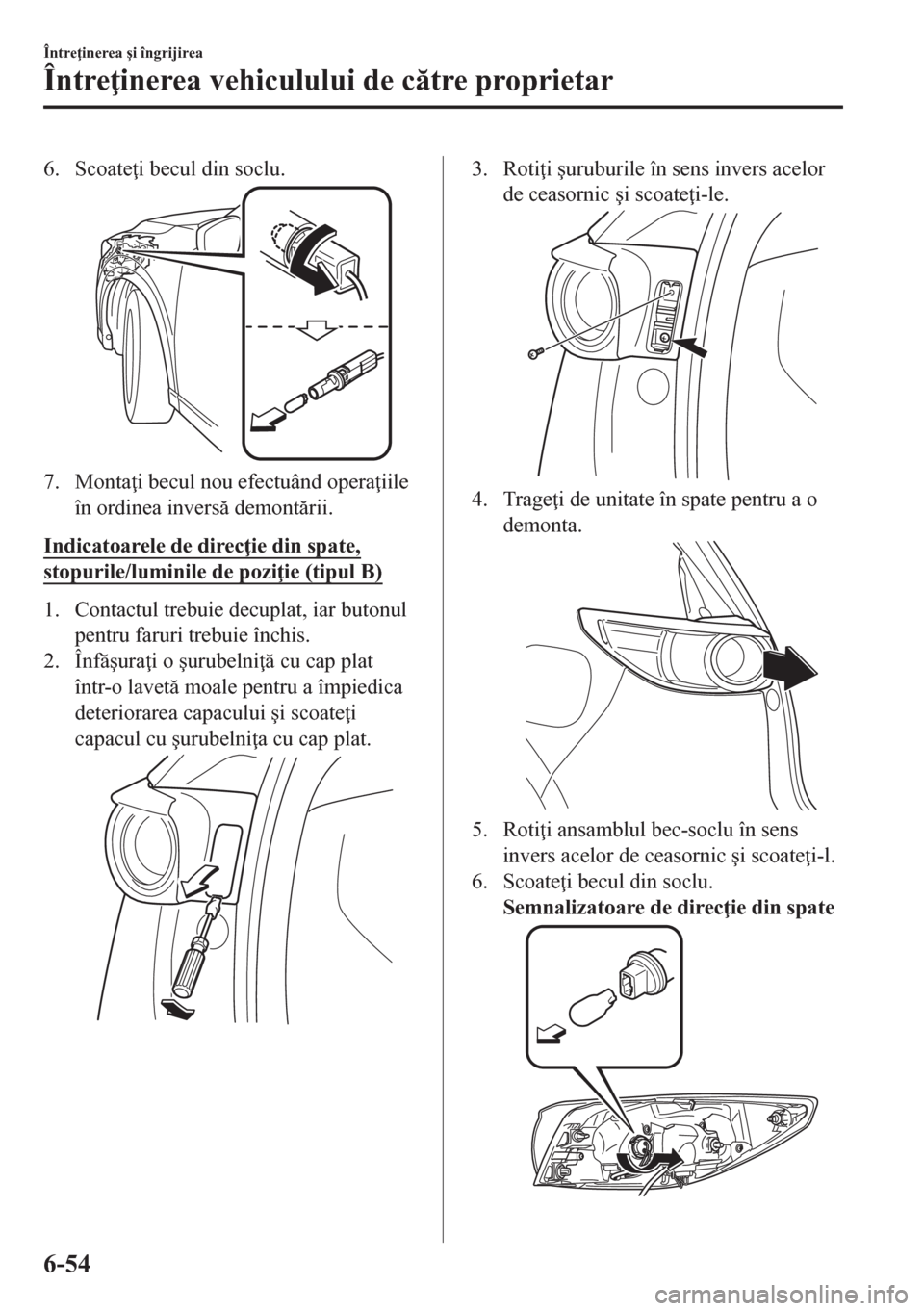

6. Scoate i becul din soclu.
7. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Indicatoarele de direc ie din spate,
stopurile/luminile de pozi ie (tipul B)
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înf úura i o úurubelni cu cap plat
într-o lavet moale pentru a împiedica
deteriorarea capacului úi scoate i
capacul cu úurubelni a cu cap plat.
3. Roti i úuruburile în sens invers acelor
de ceasornic úi scoate i-le.
4. Trage i de unitate în spate pentru a o
demonta.
5. Roti i ansamblul bec-soclu în sens
invers acelor de ceasornic úi scoate i-l.
6. Scoate i becul din soclu.
Semnalizatoare de direc ie din spate
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-54
Page 693 of 851

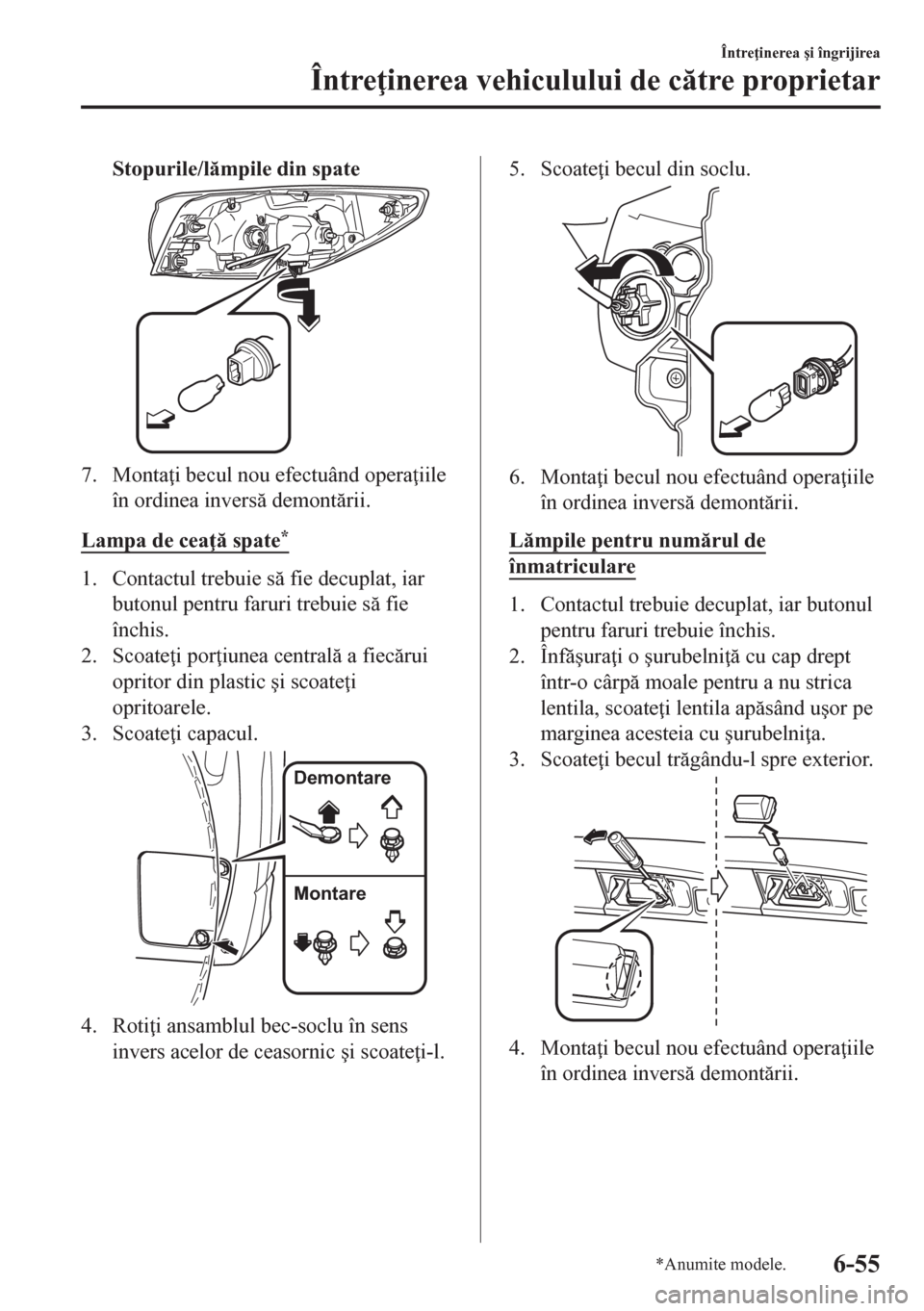

Stopurile/lmpile din spate
7. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Lampa de cea spate
*
1. Contactul trebuie s fie decuplat, iar
butonul pentru faruri trebuie s fie
închis.
2. Scoate i por iunea central a fiecrui
opritor din plastic úi scoate i
opritoarele.
3. Scoate i capacul.
Demontare
Montare
4. Roti i ansamblul bec-soclu în sens
invers acelor de ceasornic úi scoate i-l.
5. Scoate i becul din soclu.
6. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Lmpile pentru numrul de
înmatriculare
1. Contactul trebuie decuplat, iar butonul
pentru faruri trebuie închis.
2. Înf úura i o úurubelni cu cap drept
într-o cârp moale pentru a nu strica
lentila, scoate i lentila apsând u úor pe
marginea acesteia cu úurubelni a.
3. Scoate i becul trgându-l spre exterior.
4. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
*Anumite modele.6-55
Page 694 of 851

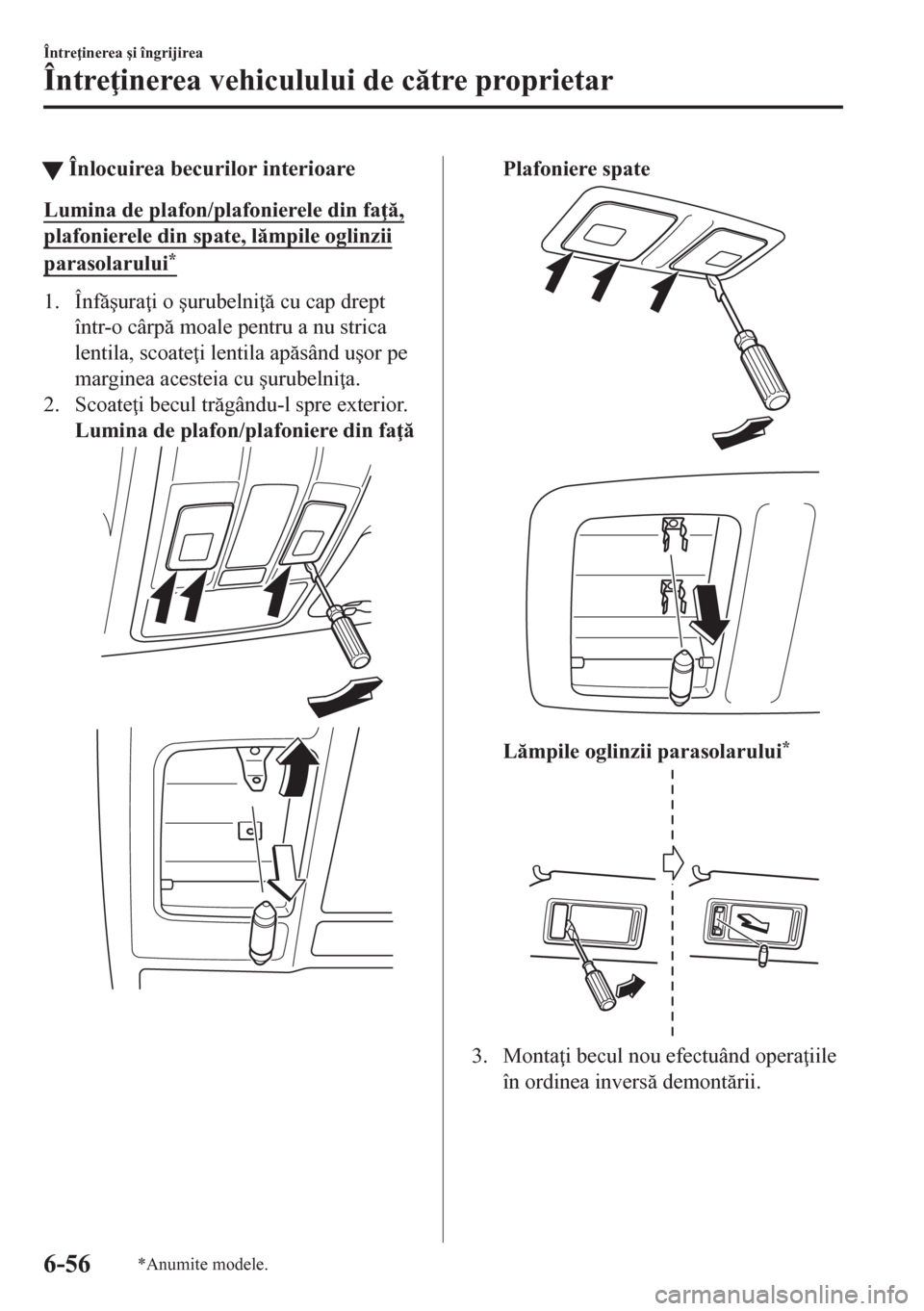

tÎnlocuirea becurilor interioare
Lumina de plafon/plafonierele din fa ,
plafonierele din spate, lmpile oglinzii
parasolarului*
1. Înf úura i o úurubelni cu cap drept
într-o cârp moale pentru a nu strica
lentila, scoate i lentila apsând u úor pe
marginea acesteia cu úurubelni a.
2. Scoate i becul trgându-l spre exterior.
Lumina de plafon/plafoniere din fa
Plafoniere spate
Lmpile oglinzii parasolarului*
3. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-56*Anumite modele.
Page 695 of 851

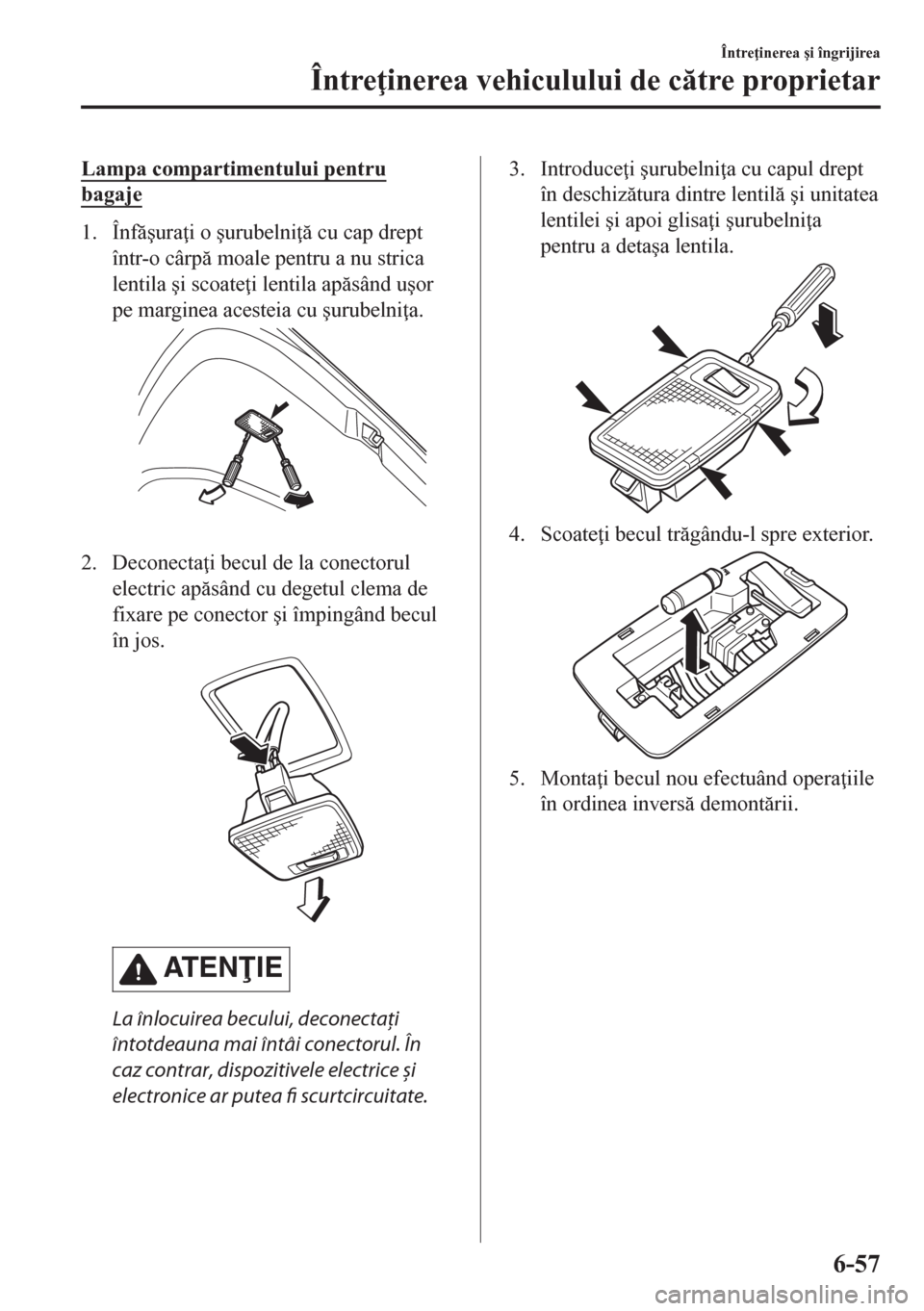

Lampa compartimentului pentru
bagaje
1. Înf úura i o úurubelni cu cap drept
într-o cârp moale pentru a nu strica
lentila úi scoate i lentila apsând u úor
pe marginea acesteia cu úurubelni a.
2. Deconecta i becul de la conectorul
electric apsând cu degetul clema de
fixare pe conector úi împingând becul
în jos.
AT E N IE
La înlocuirea becului, deconectaţi
întotdeauna mai întâi conectorul. În
caz contrar, dispozitivele electrice și
electronice ar putea fi scurtcircuitate.
3. Introduce i úurubelni a cu capul drept
în deschiztura dintre lentil úi unitatea
lentilei úi apoi glisa i úurubelni a
pentru a deta úa lentila.
4. Scoate i becul trgându-l spre exterior.
5. Monta i becul nou efectuând opera iile
în ordinea invers demontrii.
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-57
Page 696 of 851
Siguran ele
Sistemul electric al vehiculului
dumneavoastr este protejat cu ajutorul
siguran elor.
Dac un bec, un accesoriu sau o comand
nu func ioneaz, verifica i sistemul de
protec ie al circuitului corespunztor. Dac
una dintre siguran e se arde, elementul ei
interior se tope úte.
Dac o siguran schimbat se arde din
nou, evita i utilizarea sistemului respectiv
úi consulta i cât mai curând posibil un
service autorizat, recomandarea noastr
fiind un reprezentant autorizat Mazda.
tÎnlocuirea siguran elor
Înlocuirea siguran elor de pe partea
stâng a vehiculului
Dac sistemul electric nu func ioneaz,
verifica i mai întâi siguran ele de pe partea
stâng a vehiculului.
1. Asigura i-v c contactul este în
pozi ia oprit, ca úi celelalte butoane.
2. Deschide i capacul panoului cu
siguran e.
3. Trage i siguran a afar cu ajutorul
dispozitivului special amplasat în
blocul de siguran e din compartimentul
motorului.
4. Verifica i siguran a úi înlocui i-o dac
este ars.
NormalăArsă
5. Monta i o siguran nou de acela úi
amperaj úi asigura i-v c este bine
fixat. Dac aceasta nu se fixeaz bine,
montarea trebuie fcut la un service
autorizat, recomandarea noastr fiind
un reprezentant autorizat Mazda.
Dac nu ave i siguran e de rezerv,
împrumuta i una cu aceea úi intensitate
de la un circuit care nu este esen ial
func ionrii vehiculului, cum ar fi
circuitul AUDIO sau OUTLET
(ie úire).
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-58
Page 697 of 851

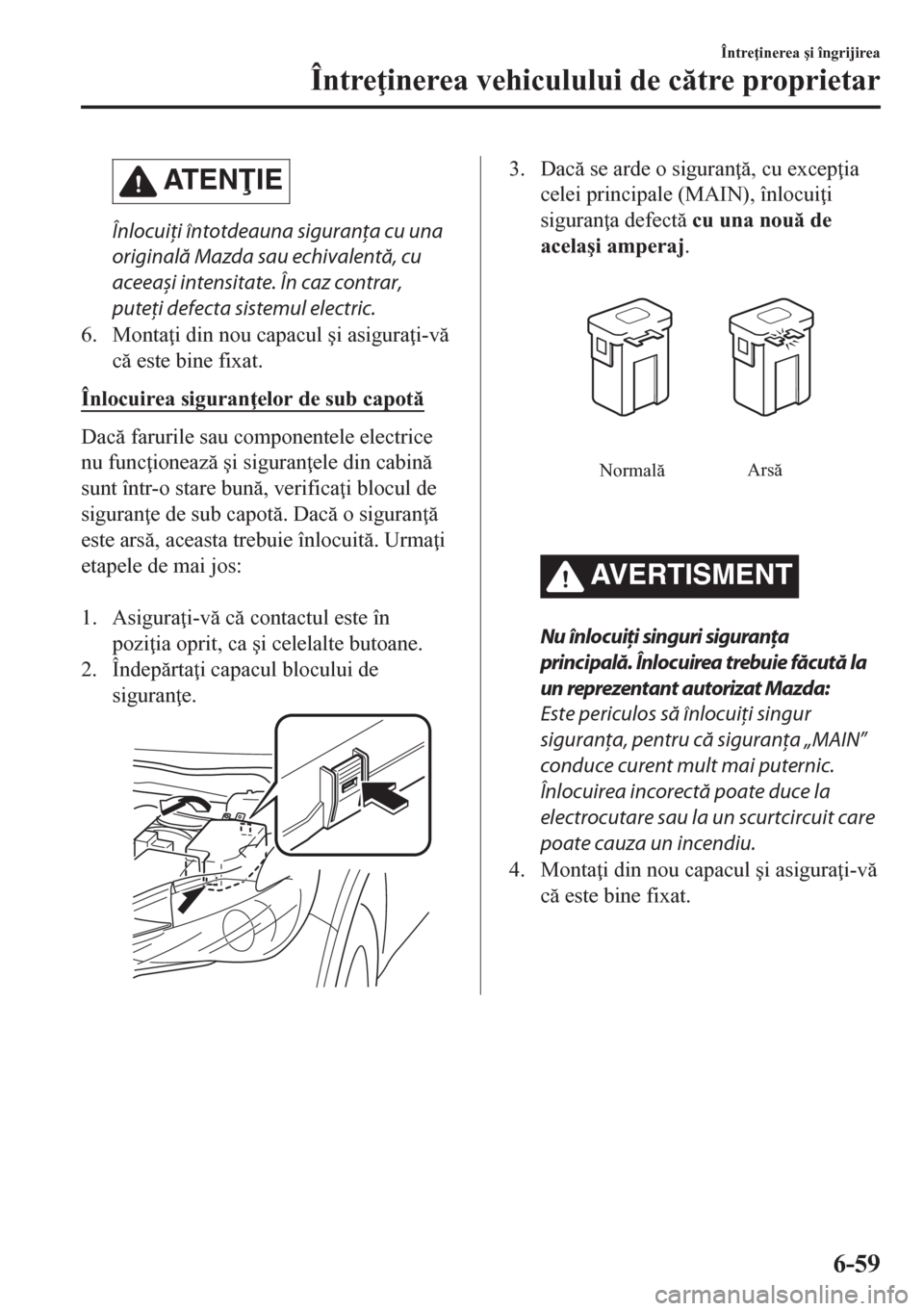

AT E N IE
Înlocuiţi întotdeauna siguranţa cu una
originală Mazda sau echivalentă, cu
aceeași intensitate. În caz contrar,
puteţi defecta sistemul electric.
6. Monta i din nou capacul úi asigura i-v
c este bine fixat.
Înlocuirea siguran elor de sub capot
Dac farurile sau componentele electrice
nu func ioneaz úi siguran ele din cabin
sunt într-o stare bun, verifica i blocul de
siguran e de sub capot. Dac o siguran
este ars, aceasta trebuie înlocuit. Urma i
etapele de mai jos:
1. Asigura i-v c contactul este în
pozi ia oprit, ca úi celelalte butoane.
2. Îndeprta i capacul blocului de
siguran e.
3. Dac se arde o siguran , cu excep ia
celei principale (MAIN), înlocui i
siguran a defect cu una nou de
acela úi amperaj.
NormalăArsă
AVERTISMENT
Nu înlocuiţi singuri siguranţa
principală. Înlocuirea trebuie făcută la
un reprezentant autorizat Mazda:
Este periculos să înlocuiţi singur
siguranţa, pentru că siguranţa „MAIN”
conduce curent mult mai puternic.
Înlocuirea incorectă poate duce la
electrocutare sau la un scurtcircuit care
poate cauza un incendiu.
4. Monta i din nou capacul úi asigura i-v
c este bine fixat.
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-59
Page 698 of 851
tDescrierea panoului de siguran e
Blocul de siguran e (compartimentul motorului)
DESCRIERE AMPERAJ COMPONENT PROTEJAT
1
50 A Pentru protec ia a diferite circuite
2 IG2 30 A Pentru protec ia a diferite circuite
3INJECTOR
ENG.SUB30 A
Sistemul de control al motorului
*
4SCR1
EVVT20 A
Sistemul de control al motorului*
5 P.WINDOW1 30 A
Geamurile electrice*
6 R.HEATER 20 AŠ
7 ADD FAN DE 40 A
Ventilatorul de rcire
*
8 WIPER.DEI 20 A
Degivrorul útergtoarelor de parbriz*
9 DEFOG 40 A Sistemul de dezaburire a lunetei
10 DCDC DE 40 A
Pentru protec ia a diferite circuite
*
11 EPB R 20 A Frân electric de parcare (EPB) (volan pe dreapta)
12 EPB L 20 A Frân electric de parcare (EPB) (volan pe stânga)
13AUDIO
DCDC REG30 A
Sistemul audio
*
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-60*Anumite modele.
Page 699 of 851
DESCRIERE AMPERAJ COMPONENT PROTEJAT
14 FAN GE 30 A
Ventilatorul de rcire
*
15 ENG.MAIN 40 A Sistemul de control al motorului
16 ABS/DSC M 50 A ABS, sistemul de control dinamic al stabilit ii
17 FAN DE 40 A
Ventilatorul de rcire
*
18 WIPER 20 A ùtergtorul úi spltorul parbrizului
19 HEATER 40 A Aerul condi ionat
20 ADD FAN GE 30 A
Ventilatorul de rcire
*
21 ENGINE.IG1 7,5 A Sistemul de control al motorului
22 C/U IG1 15 A Pentru protec ia a diferite circuite
23 AUDIO2 7,5 A Sistemul audio
24 METER2 7,5 A
Bordul
*
25 ENGINE3 15 A Sistemul de control al motorului
26 ENGINE2 15 A Sistemul de control al motorului
27 ENGINE1 15 A
Sistemul de control al motorului
*
28 AT 15 A
Sistemul de control al transmisiei*, contactul
29 H/CLEAN 20 A
Spltorul farurilor
*
30 A/C 7,5 A
Aerul condi ionat*
31 AT PUMP 15 A
Sistemul de comand a transmisiei*
32 HORN 15 A Claxonul
33 R.WIPER 15 A ùtergtorul lunetei
34 H/L HI 20 A Faza lung a farurilor
35 ST.HEATER 15 A
Volanul înclzit
*
36 FOG 15 A
Luminile de cea *
377,5 A Sistemul de control al motorului
38 H/L LOW L 15 A Farurile, faza scurt (stânga)
39 ENGINE4 15 A
Sistemul de control al motorului
*
40ŠŠ Š
41 METER1 10 A Bordul
42 SRS1 7,5 A Airbagul
43 BOSE 25 A
Modelul echipat cu sistem audio Bose
®*
44 AUDIO1 15 A Sistemul audio
45 ABS/DSC S 30 A ABS, sistemul de control dinamic al stabilit ii
46 FUEL PUMP 15 A
Sistem de alimentare
*
47 FUEL WARM 25 A
Sistemul de înclzire a combustibilului*
48 TAIL 15 A Lmpile spate, lmpile pentru numrul de înmatriculare
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
*Anumite modele.6-61
Page 700 of 851
DESCRIERE AMPERAJ COMPONENT PROTEJAT
49SCR2
FUEL PUMP225 A
Sistem de alimentare
*
50 HAZARD 25 ALuminile de avarie, semnalizatoarele de direc ie, lmpile din
spate, lmpile de pozi ie
51 H/L LOW R 15 A Farurile, faza scurt (dreapta)
52 OUTLET 25 A Prizele auxiliare
53 STOP 10 A Stopurile
54 ROOM 15 A Lumina de plafon
Între inerea úi îngrijirea
Între inerea vehiculului de ctre proprietar
6-62*Anumite modele.
