MAZDA MODEL CX-5 2019 Brukerhåndbok (in Norwegian)

Varsel-/indikatorlamper
Instrumentpanelet varierer avhengig av modell og spesifikasjoner.
Varsellamper vil bli vist i et av de fremhevede områdene
Instrumentpanel
Midt på instrumentpanelet
Varselindikator/varsellamper
Disse lampene tennes eller blinker for å varsle brukeren om sys
temets driftsstatus eller en
systemfeil.
Signal Advarsel Side
Varsellampe for bremsesystem*17-42
ABS-varsellampe*1
Varsel for elek‐
tronisk bremse‐
kraftfordelings‐
system
7-42
ABS-varsel 7-45
Varselindikator/varsellampe for ladesystem*17-42
Varsellampe for motorolje*17-42
Varselindikator for høy kjølevæsketemperatur 7-42
Feilindikator for servostyring 7-42
Hovedvarselindikator 7-45
Under kjøring
Instrumentpanel og display
4-33
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

SignalAdvarsel Side
Varselindikator/varsellampe for elektrisk parkeringsbrems (EPB)*17-45
Sjekk motor-lampe*17-45
(Gul)
*i-stop-varsellampe*17-45
*Varselindikator for i-ELOOP 7-45
*Varselindikator/varsellampe for
system for selektiv katalytisk reduksjon
(SCR)*17-45
*Varselindikator for automatgir 7-45
*Varselindikator for 4-hjulsdrift7-45
Varsellampe for kollisjonspu
ter/sikkerhetsbeltestrammere*17-45
*Varsellampe for system for overvåking av dekktrykk*1
Lyshorn
7-45
Slås på 7-54
(Gul/hvit) NØKKEL-varselindikator Gul
7-45
Hvit
7-54
(Gul) Varselindikator/varsellampe fo
r adaptive LED-frontlys (ALH)
*17-45
Varselindikator for dødvinkelovervåking (BSM) 7-45
(Gul)Varselindikator for oppmerkso
mhetsvarsel til fører (DAA) 7-45
(Gul)
*Varselindikator for Mazda Radar Cruise Control (MRCC) 7-45
*Varselindikator for Mazda Radar Cruise Control med Stop & Go-fu
nksjon
(MRCC med Stop & Go-funksjon) 7-45
Varselindikator for kjørefeltstøtte (LAS) og varsel om kjørefel
tavvik
(LDWS) 7-45
Varsellampe for LED-frontlys*17-45
Varselindikator for smart bremse
støtte / smart bremsestøtte for bykjøring
(SBS/SCBS) 7-54
Under kjøring
Instrumentpanel og display
4-34*Noen modeller.
CX-5_8HD5-EE-18K-NO_Edition1
2019-2-7 11:38:54

SignalAdvarsel Side
Varselindikator/varsellampe for lite drivstoff 7-54
Varsellampe for lavt motoroljenivå*17-54
*Varsellampe for 120 km/t*17-54
Varsellampe for sikkerhetsbelte (forsete) 7-54
(Rød)*Varsellampe for sikkerhetsbelte (baksete)7-54
*Varselindikator for
lavt spylevæskenivå 7-54
Varselindikator for åpen dør
7-54
Varselindikator for åpen bakluke7-54
Varsellampe for åpen dør 7-54
*1 Lampen tennes når tenningen slås på for en funksjonskontroll, og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes elle r fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted – vi anbefaler et autorisert Mazda-verksted.
Under kjøring
Instrumentpanel og display
*Noen modeller.4-35
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Indikator/indikatorlamper
Disse lampene tennes eller blinker for å varsle brukeren om systemets driftsstatus eller en
systemfeil.
Signal IndikatorSide
(Grønn)*Indikatorlampe for sikkerhetsbelte (baksete) 2-29
*Indikatorlampe for deaktivert kollisjonspute for forsetepassasj
e‐
ren*12-66
(Grønn)
*i-stop-indikatorlampe 4-18
Sikkerhetsindikatorlampe*13-46
*Indikator for bilhastighetsalarm4-30
Skiftenøkkelindikator
4-39
*Glødeindikatorlampe*14-39
*Indikator for dieselpartikkelfilter4-273
Girstillingsindikator
4-79
Lys på-indikator/indikatorlampe 4-85
Indikatorlampe for fjernlysFjernlys-nærlys
4-89
Lyshorn 4-89
Indikatorlampe for tåkelys foran 4-91
*Indikatorlampe for tåkebaklys4-92
Indikatorlampe for blinklys/nødblinkBlinklys
4-93
Nødblinklys 4-102
Indikator/indikatorlampe for elektrisk parkeringsbrems
(EPB)*1*27-45
Under kjøring
Instrumentpanel og display
4-36*Noen modeller.
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

SignalIndikatorSide
AUTOHOLD aktiv-indikatorlampe*14-109
*Indikatorlampe for Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon) 4-184
TCS/DSC-indikatorlampe*1
Veigrepskontroll‐
system (TCS) 4-114
Dynamisk stabili‐ tetskontroll(DSC)4-116
Slås på 7-45
TSC OFF-indikatorlampe*14-115
*Velg modus-indikator 4-126
(Grønn)Indikatorlampe for adaptive LED-frontlys (ALH) 4-138
AV-indikatorlampe for dødvinkelovervåking (BSM)*1
Unntatt funk‐
sjonsfeil4-144
Funksjonsfeil 7-45
(Hvit) Indikator for oppmerksomhets
varsel til fører (DAA) 4-158
(Hvit)
*Hovedindikator for Mazda Radar Cruise Control (MRCC) 4-165
*Hovedindikator for Mazda Radar Cruise Control med Stop &
Go-funksjon (MRCC med Stop & Go-funksjon) 4-178
(Grønn)
*Innstillingsindikator for Mazda Radar Cruise Control (MRCC)
4-165
*Innstillingsindikator for Mazda Radar Cruise Control med Stop
& Go-funksjon (MRCC med Stop & Go-funksjon) 4-178
Indikator for kjørefeltstøtte (LA
S) og varsel om kjørefeltavvik
(LDWS) 4-191
AV-indikatorlampe for kjørefeltstøtte (LAS) og varsel om kjøre‐
feltavvik (LDWS)*14-196
Under kjøring
Instrumentpanel og display
*Noen modeller.4-37
CX-5_8HD5-EE-18K-NO_Edition1
2019-2-7 11:38:54

SignalIndikatorSide
Indikator for smart bremsestøttesystem for bykjøring (SCBS) Av a n s e r t s m a r t
bremsestøtte for
bykjøring (Avan‐
sert SCBS)4-211
Smart bremse‐
støtte for bykjø‐ ring [Rygge](SCBS R) 4-221
AV-indikatorlampe for smart bre msestøtte / smart bremsestøtte
for bykjøring (SBS/SCBS)*1
Av a n s e r t s m a r t
bremsestøtte for
bykjøring (Avan‐ sert SCBS)4-212
Smart bremse‐
støtte for bykjø‐ ring [Rygge]
(SCBS R) 4-221
System for smart bremsestøtte (SBS)4-223
(Hvit)
*Hovedindikator for justerbar fartssperre (ASL) 4-201
(Grønn)
*Innstillingsindikator for ju
sterbar fartssperre (ASL) 4-201
(Hvit)
*Hovedindikator for cruisekontroll 4-265
(Grønn)
*Innstillingsindikator for cruisekontroll4-265
*1 Lampen tennes når tenningen slås på for en funksjonskontroll,
og slås av et par sekunder senere eller når
motoren har startet. Hvis lampen ikke tennes eller fortsetter å lyse, må du få bilen undersøkt på et
ekspertverksted – vi anbefaler et autorisert Mazda-verksted.
*2 Lampen tennes og lyser kontinuerlig når parkeringsbremsen er i nnkoplet.
Under kjøring
Instrumentpanel og display
4-38*Noen modeller.
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Skiftenøkkel-indikatorlampe
Skiftenøkkelindikatoren vises under
følgende forhold.
•Når den forhåndsinnstilte
vedlikeholdsperioden er utgått.
Se Vedlikeholdsovervåking på side
6-16.
•Når tiden for skifte av motorolje er
kommet.
•(SKYACTIV-D 2.2)
•Når motoroljen er blitt forringet.
•Når det er nødvendig å tappe
drivstoffilteret (slamsamler). Be om
råd fra et verksted – vi anbefaler et
autorisert Mazda-verksted.
MERKNAD
•Skiftenøkkelindikatoren kan vises
tidligere enn den forhåndsinnstilte
perioden, avhengig av bilens
driftsforhold.
•Når det skiftes motorolje, er det
nødvendig å tilbakestille bilen
motorstyreenhet.
Et autorisert Mazda-verksted kan
tilbakestille motorstyreenheten. Du
finner også fremgangsmåten for
tilbakestilling av bilens motorstyreenhet
på side 6-28.

Glødeindikatorlampe
(SKYACTIV-D 2.2)
Glødeindikatorlampen tennes når
tenningen slås PÅ. Glødeindikatorlampen
slås av når forhåndsoppvarmingen er
ferdig.

Under følgende forhold kan det bli angitt
et problem med systemet. Få bilen
undersøkt på et verksted – vi anbefaler et
autorisert Mazda-verksted.
•Glødeindikatorlampen tennes ikke når
tenningen slås PÅ eller den fortsetter å
lyse.
•Glødeindikatorlampen blinker.
MERKNAD
Hvis bilen blir stående med tenningen PÅ
uten å starte motoren, og det har gått lang
tid siden forhåndsoppvarmingen var
ferdig, kan forhåndsoppvarmingen gjøres
på nytt og da kan glødeindikatorlampen
tennes.
Under kjøring
Instrumentpanel og display
4-39
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Instrumentpanel (type B)

①Speedometer.................................................... ....................................................... side 4-40
② Turteller.................................................................................................................. sid e 4-40
③ Multiinformasjonsdisplay (type B).............................. .......................................... side 4-41
④ Instrumentpanelbelysning....................................... ............................................... side 4-45
Speedometer
Speedometeret indikerer bilens hastighet.
Turteller
Turtelleren viser motorens
omdreiningshastighet i tusen omdreininger
per minutt (o/min).
FORSIKTIG
Ikke la motoren gå så fort at turtelleren
kommer i den RØDE SONEN.
Dette kan føre til alvorlig skade på
motoren.

SKRAVERT
FELT
RØDT FELT
*
1Området va rierer avhengig målertypen.*
1
*1
MERKNAD
Når turtellernålen kommer inn i det
STRIPEDE FELTET, indikerer det til
føreren at det må skiftes gir før den når det
RØDE FELTET.
Under kjøring
Instrumentpanel og display
4-40
CX-5_8HD5-EE-18K-NO_Edition1
2019-2-7 11:38:54

Multiinformasjonsdisplay (type B)
INFO-bryterMultiinformasjonsdisplay (type B)
Multiinformasjonsdisplayet viser følgende informasjon.
•Kilometerteller
•Trippteller
•Kjølevæsketemperaturmåler
•Drivstoffmåler
•Utetemperatur
•Distanse til tom tank
•Gjennomsnittlig drivstofforbruk
•Gjeldende drivstofforbruk
•Vedlikeholdsovervåking (uten system for selektiv katalytisk reduksjon (SCR))
•Display for gjenværende AdBlue® og maksimal kjørelengde (med system for selektiv
katalytisk reduksjon (SCR))
•Display for dødvinkelovervåking (BSM)
•Display for avstandsberegningssystem (DRSS)
•Systemdisplay for Mazd a Radar Cruise Control med Stop & Go-funk sjon (MRCC med
Stop & Go-funksjon)
•Display for Mazda Radar Cruise Control (MRCC)
•Display for kjørefelts tøtte (LAS) og varsel om kjørefeltavvik (LDWS)
•Display for justerbar fartssperre (ASL)
•Cruisekontrolldisplay
•Bilhastighetsalarm
•Varselmelding
Under kjøring
Instrumentpanel og display
4-41
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

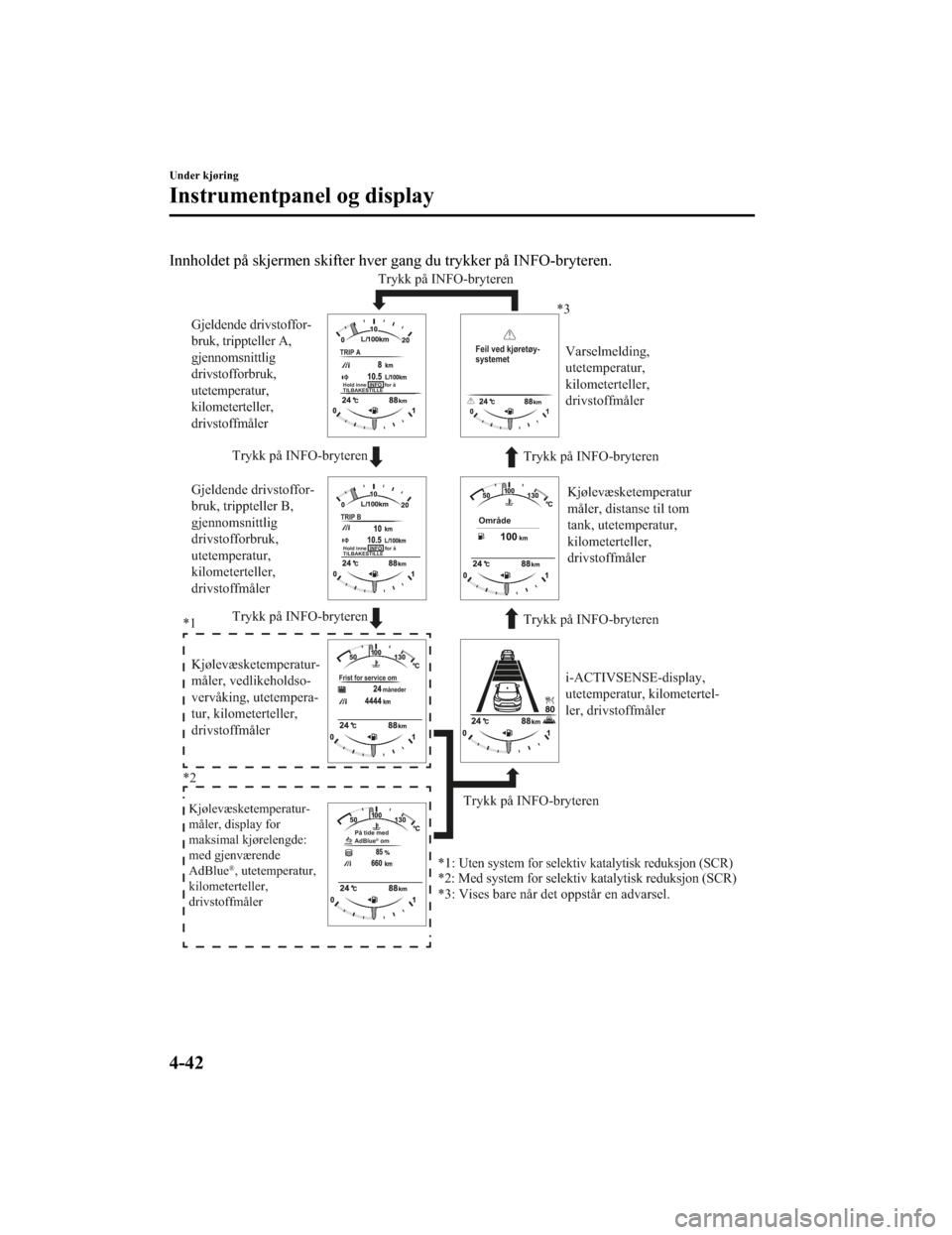

Innholdet på skjermen skifter hver gang du trykker på INFO-bryteren.
Hold inne INFO for å
TILBAKESTILLE
Trykk på INFO-bryteren
Trykk på INFO-bryteren
Trykk på INFO-bryteren Trykk på INFO-bryteren
Trykk på INFO-bryteren
Trykk på INFO-bryteren
Gjeldende drivstoffor-
bruk, trippteller A,
gjennomsnittlig
drivstofforbruk,
utetemperatur,
kilometerteller,
drivstoffmåler
Gjeldende drivstoffor-
bruk, trippteller B,
gjennomsnittlig
drivstofforbruk,
utetemperatur,
kilometerteller,
drivstoffmåler
Kjølevæsketemperatur-
måler, vedlikeholdso-
vervåking, utetempera-
tur, kilometerteller,
drivstoffmåler i-ACTIVSENSE-display,
utetemperatur, kilometertel-
ler, drivstoffmåler Varselmelding,
utetemperatur,
kilometerteller,
drivstoffmåler
*3
*1
*2 *3: Vises bare når det oppstår en advarsel.
Uten system for selektiv katalytisk reduksjon (SCR)*1:
*2: Med system for selektiv katalytisk reduksjon (SCR)
Kjølevæsketemperatur-
måler, display for
maksimal kjørelengde:
med gjenværende
AdBlue
®, utetemperatur,
kilometerteller,
drivstoffmåler
Kjølevæsketemperatur
måler, distanse til tom
tank, utetemperatur,
kilometerteller,
drivstoffmåler
TRIP A
TRIP B
Frist for service om
På tide med
AdBlue® om
måneder
Feil ved kjøretøy-
systemet
Område
Hold inne INFO for å
TILBAKESTILLE
Under kjøring
Instrumentpanel og display
4-42
