MAZDA MODEL CX-5 2019 Brukerhåndbok (in Norwegian)

1. Flytt girspaken til R for å skifte skjermbilde til ryggeskjermbildet.
2. Før du rygger bilen inn på parkeringsplassen, drei rattet men s du ser på den projiserte
bilbanen som vises slik at bilen kommer inn midt på parkeringsp lassen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
3. Etter at bilen kommer inn på parkeringsplassen, skal du forts ette å rygge sakte slik at
avstanden mellom bilens breddestre ker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
Under kjøring
Ryggeskjerm
4-283
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sj ekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)
(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
6. Når girspaken er flyttet fra revers (R) til en annen girstill ing, går skjermen tilbake til det
forrige skjermbildet.
MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de faktiske
forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt bilen og i
omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke nødvendigvis
innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-284
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

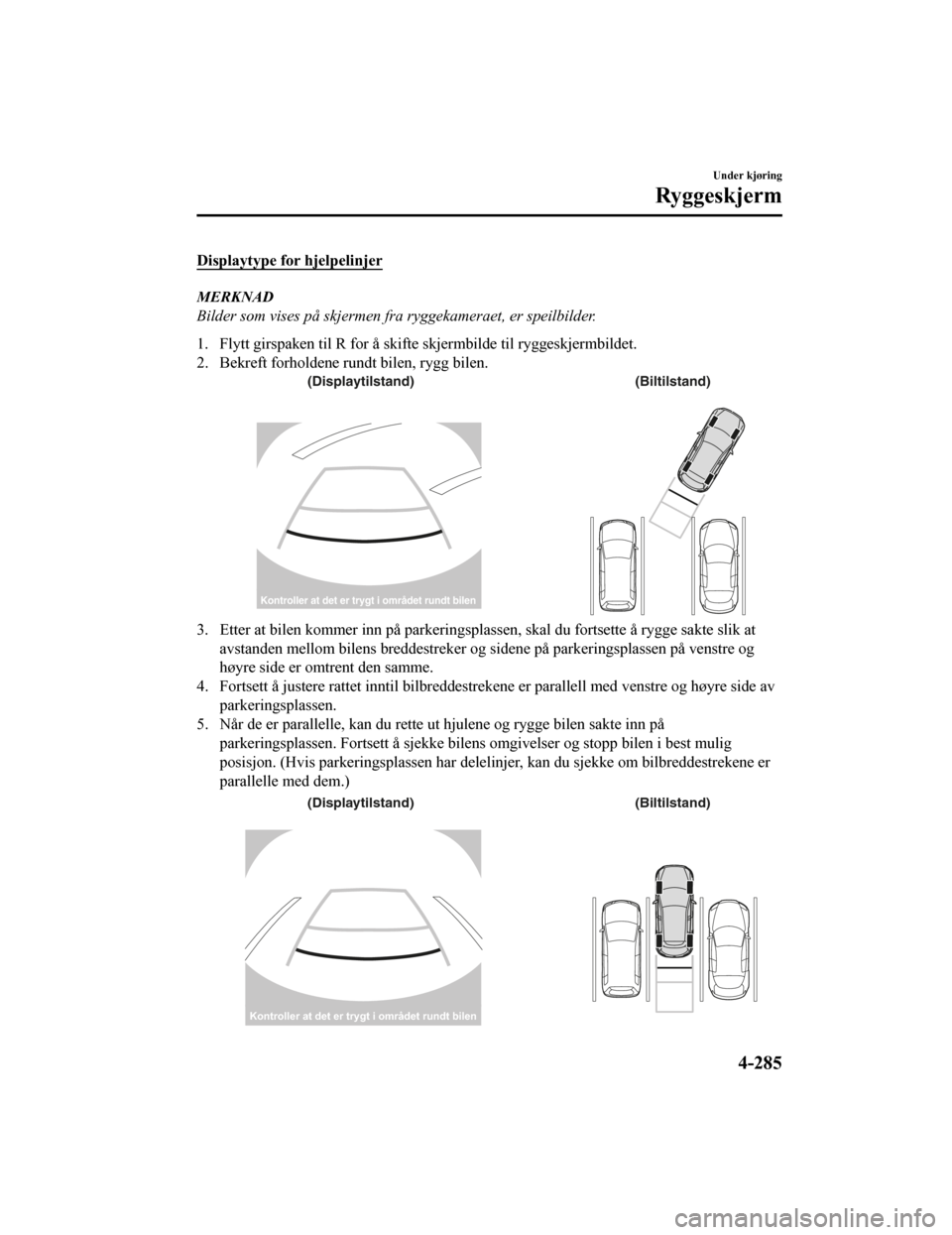

Displaytype for hjelpelinjer
MERKNAD
Bilder som vises på skjermen fra ryggekameraet, er speilbilder.
1. Flytt girspaken til R for å skifte skjermbilde til ryggeskjermbildet.
2. Bekreft forholdene rundt bilen, rygg bilen.
(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
3. Etter at bilen kommer inn på parkeringsplassen, skal du forts ette å rygge sakte slik at
avstanden mellom bilens breddestre ker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.
4. Fortsett å justere rattet inntil bilbreddestrekene er paralle ll med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)
(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-285
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

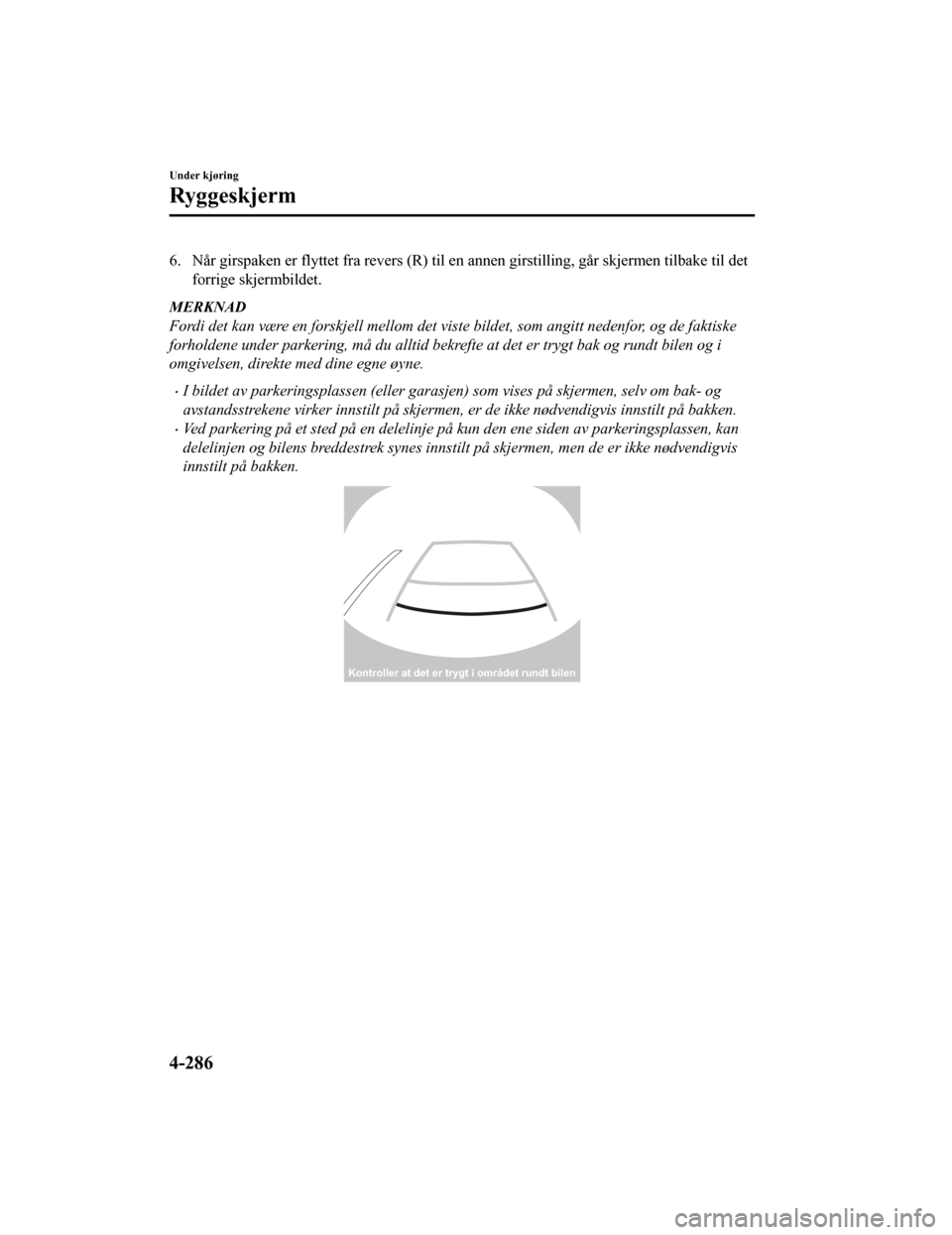

6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til det
forrige skjermbildet.
MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de faktiske
forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt bilen og i
omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke nødvendigvis
innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-286
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Forskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den v iste veien. Slike forskjeller i
avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake en
forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
A vvik
Gjenstand
Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstan den.
A
AB
B
Synes
lenger enn
f aktisk
avs tand
Gjenstandens
faktisk e posisjon
Gjenstandens f
aktiske posisjon
Gjenstand på skjerm
A: A vstand mellom bilen og gjenstanden vises på skjermen.
B: Fak tisk avs tand mellom bilen og gjenstanden. Gjenstand på skjermSynes
nærmere
enn f
aktisk
avs tand
Under kjøring
Ryggeskjerm
4-287
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

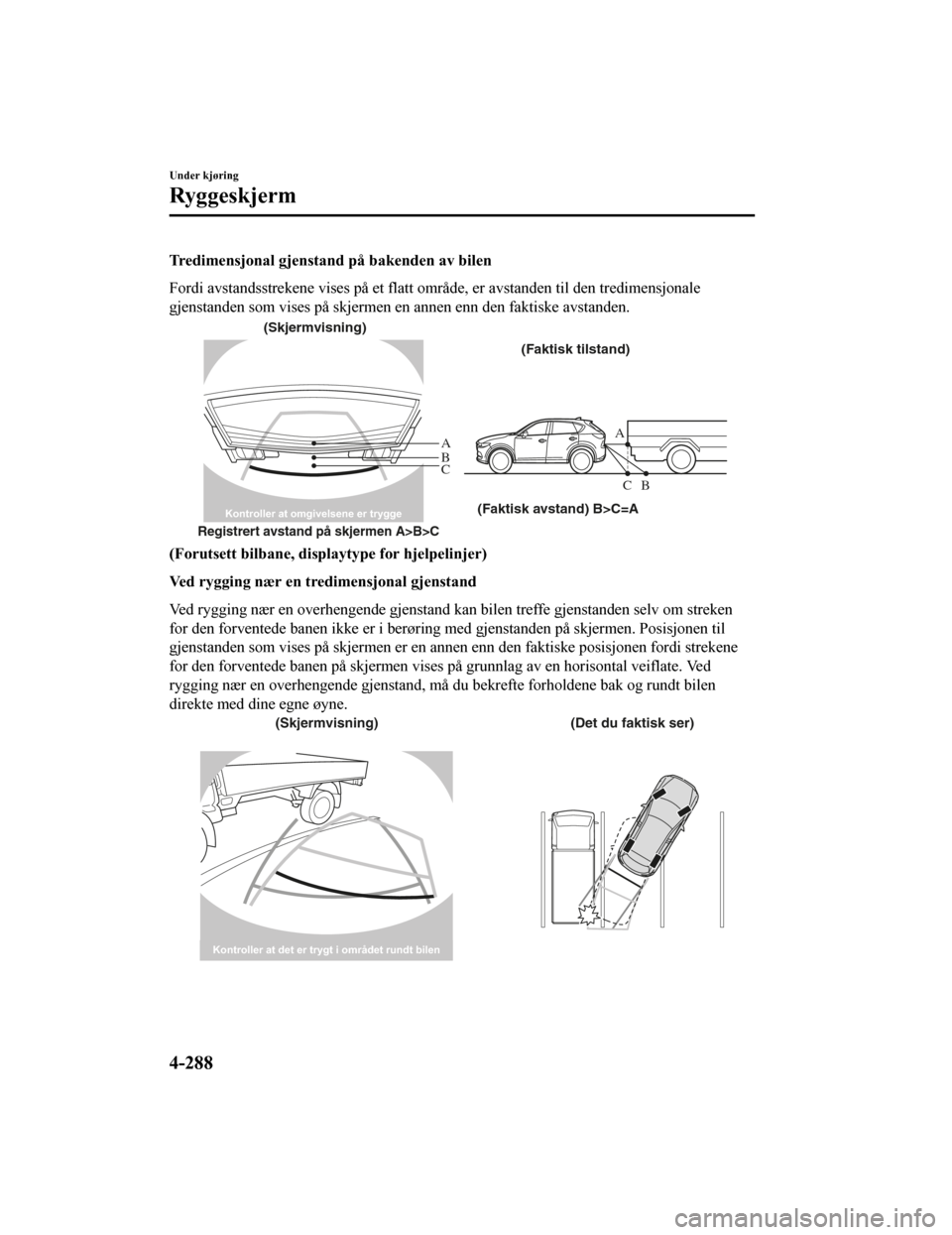

Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avs tanden.
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C
(Skjermvisning) (Faktisk tilstand)
Kontroller at omgivelsene er trygge
(Forutsett bilbane, displaytype for hjelpelinjer)
Ved rygging nær en tredimensjonal gjenstand
Ved rygging nær en overhengende gjenstand kan bilen treffe gjen standen selv om streken
for den forventede banen ikke er i berøring med gjenstanden på skjermen. Posisjonen til
gjenstanden som vises på skjermen er en annen enn den faktiske posisjonen fordi strekene
for den forventede ban en på skjermen vises på grunnlag av en ho risontal veiflate. Ved
rygging nær en overhengende gjenstand, må du bekrefte forholdene bak og rundt bilen
direkte med dine egne øyne.
(Skjermvisning) (Det du faktisk ser)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-288
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

Justering av bildekvalitet
ADVARSEL
Juster alltid bildekvaliteten på ryggeskjermen mens bilen står stille:
Ikke juster bildekvaliteten på ryggeskjermen mens du kjører bilen. Justering av bildekvaliteten
på ryggeskjermen, som lysstyrke, kontrast, farge og fargetone, mens du kjører bilen er farlig,
ettersom det kan trekke oppmerksomheten ve kk fra bilkjøringen og føre til en ulykke.
Bildekvaliteten må justeres når girspaken står i revers (R).
Det er 4 innstillinger som kan justeres: lysstyrke, kontrast, fargetone og farge. Ved justering
må du være oppmerksom på bilens omgivelser.
1. Velg
-ikonet på skjermen f or å vise fanene.
2. Velg ønsket faneelementet.
3. Juster lysstyrke, kontrast, fargetone og farge med glidebryte ren.
Trykk på tilbakestillingsknappen hvis du har behov for å tilbak estille.
4. Velg
-ikonet på skjermen f or å lukke fanen.
Under kjøring
Ryggeskjerm
4-289
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

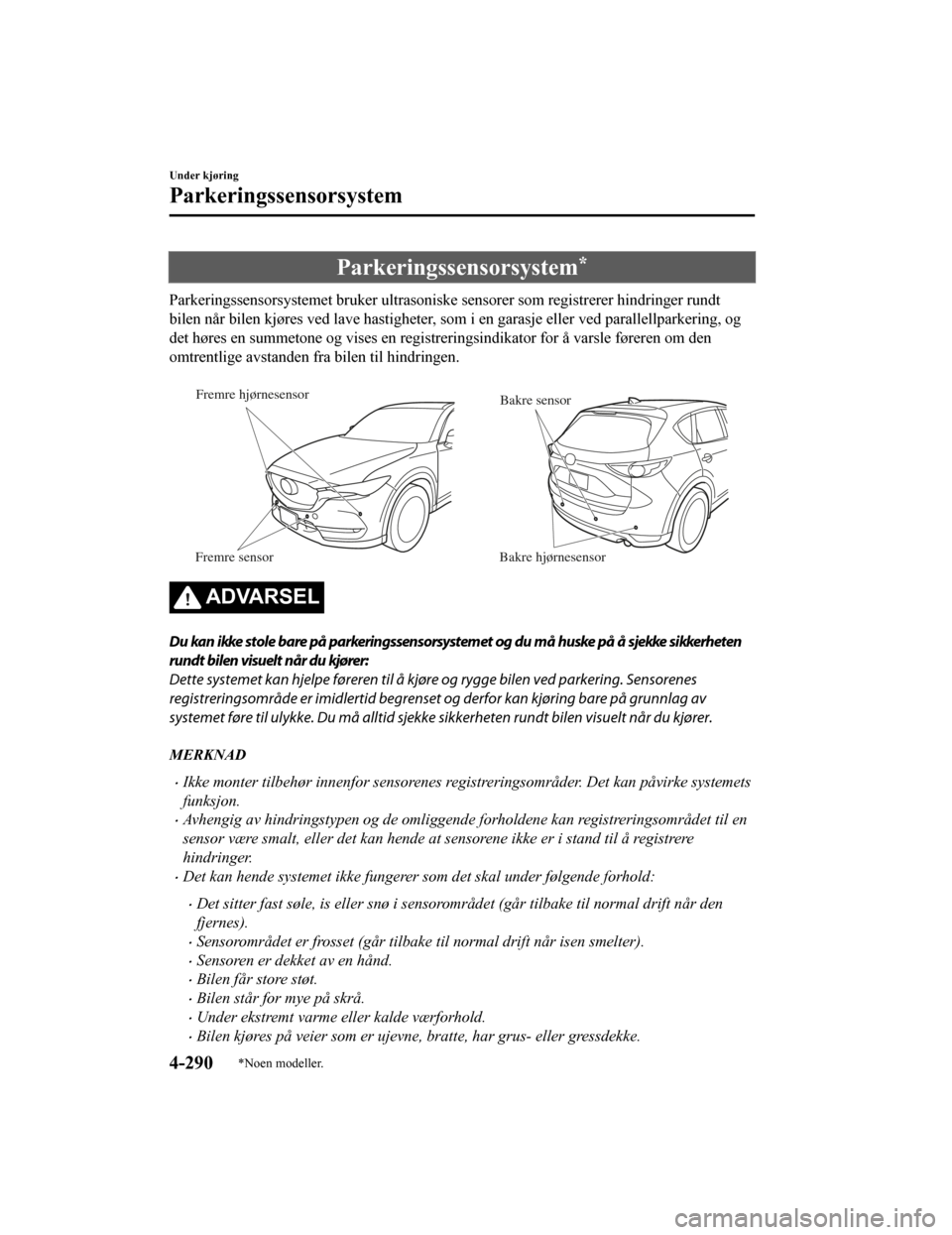

Parkeringssensorsystem*
Parkeringssensorsystemet bruker ultrasoniske sensorer som registrerer hindringer rundt
bilen når bilen kjøres ved lave hastigheter, som i en garasje eller ved parallellparkering, og
det høres en summetone og vises en registreringsindikator for å varsle føreren om den
omtrentlige avstanden fra bilen til hindringen.

Bakre hjørnesensor
Fremre hjørnesensor
Bakre sensor
Fremre sensor
ADVARSEL
Du kan ikke stole bare på parkeringssensorsystemet og du må huske på å sjekke sikkerheten
rundt bilen visuelt når du kjører:
Dette systemet kan hjelpe føreren til å kjø re og rygge bilen ved parkering. Sensorenes
registreringsområde er imidlertid begrenset og derfor kan kjøring bare på grunnlag av
systemet føre til ulykke. Du må alltid sjekke sikkerheten rundt bilen visuelt når du kjører.
MERKNAD
•Ikke monter tilbehør innenfor sensorenes registreringsområder. Det kan påvirke systemets
funksjon.
•Avhengig av hindringstypen og de omliggende forholdene kan registreringsområdet til en
sensor være smalt, eller det kan hende at sensorene ikke er i stand til å registrere
hindringer.
•Det kan hende systemet ikke fungerer som det skal under følgende forhold:
•Det sitter fast søle, is eller snø i sensorområdet (går tilbake til normal drift når den
fjernes).
•Sensorområdet er frosset (går tilbake til normal drift når isen smelter).
•Sensoren er dekket av en hånd.
•Bilen får store støt.
•Bilen står for mye på skrå.
•Under ekstremt varme eller kalde værforhold.
•Bilen kjøres på veier som er ujevne, bratte, har grus- eller gressdekke.
Under kjøring
Parkeringssensorsystem
4-290*Noen modeller.
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

•Noe som genererer ultralyd, befinner seg nær bilen, som for eksempel hornet til en
annen bil, motorlyden fra en motorsykkel, lyden av luftbremsene på en stor lastebil eller
sensorene på en annen bil.
•Bilen kjøres i kraftig regn eller på veiforhold som forårsaker vannsprut.
•Det er montert en kommersielt tilgjengelig skjermstang eller antenne for radiosender i
bilen.
•Bilen beveger seg mot en høy eller firkantet kantestein.
•En hindring er for nær sensoren.
•Det kan hende hindringer under støtfangeren ikke registreres. Hindringer som er lavere
enn støtfangeren eller tynne, kan først bli registrert, men det kan hende de ikke lenger
registreres når bilen ko mmer nærmere hindringen.
•Det kan hende følgende typer hindringer ikke registreres:
•Tynne gjenstander som vaier eller tau
•Ting som lett absorberer lydbølger, som bomull eller snø
•Vinkelformede gjenstander
•Meget høye gjenstander, og de som er brede øverst
•Små, korte gjenstander
•Få alltid systemet undersøkt av et verksted – vi anbefaler et autorisert Mazda-verksted –
dersom støtfangerne utsettes for støt, selv i en mindre ulykke. Hvis sensorene bøyes, kan
de ikke registrere hindringer.
•(Med sensor foran og på hjørnene foran)
Det kan hende systemet har en funksjonsfeil hvis lydsignalet ikke høres eller
indikatorlampen ikke tennes når parkeringssensorene slås på. Be om råd fra et verksted –
vi anbefaler et autorisert Mazda-verksted.
•(Uten sensor foran og på hjørnene foran)
Systemet kan ha en funksjonsfeil hvis summeren ikke fungerer. Be om råd fra et verksted –
vi anbefaler et autorisert Mazda-verksted.
•(Med sensor foran og på hjørnene foran)
Systemet kan ha en funksjonsfeil hvis lydsignalet som angir en systemfeil høres og
indikatorlampen blinker. Be om råd fra et verksted – vi anbefaler et autorisert
Mazda-verksted.
•Det kan hende lydsignalet som angir en systemfeil ikke høres dersom utetemperaturen er
ekstremt lav, eller hvis det har satt seg fast søle, is eller snø på sensorområdet. Fjern
fremmedmateriale fra sensorområdet.
•Ved montering av tilhengerfeste må du kontak te et verksted – vi anbefaler et autorisert
Mazda-verksted.
Under kjøring
Parkeringssensorsystem
4-291
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54

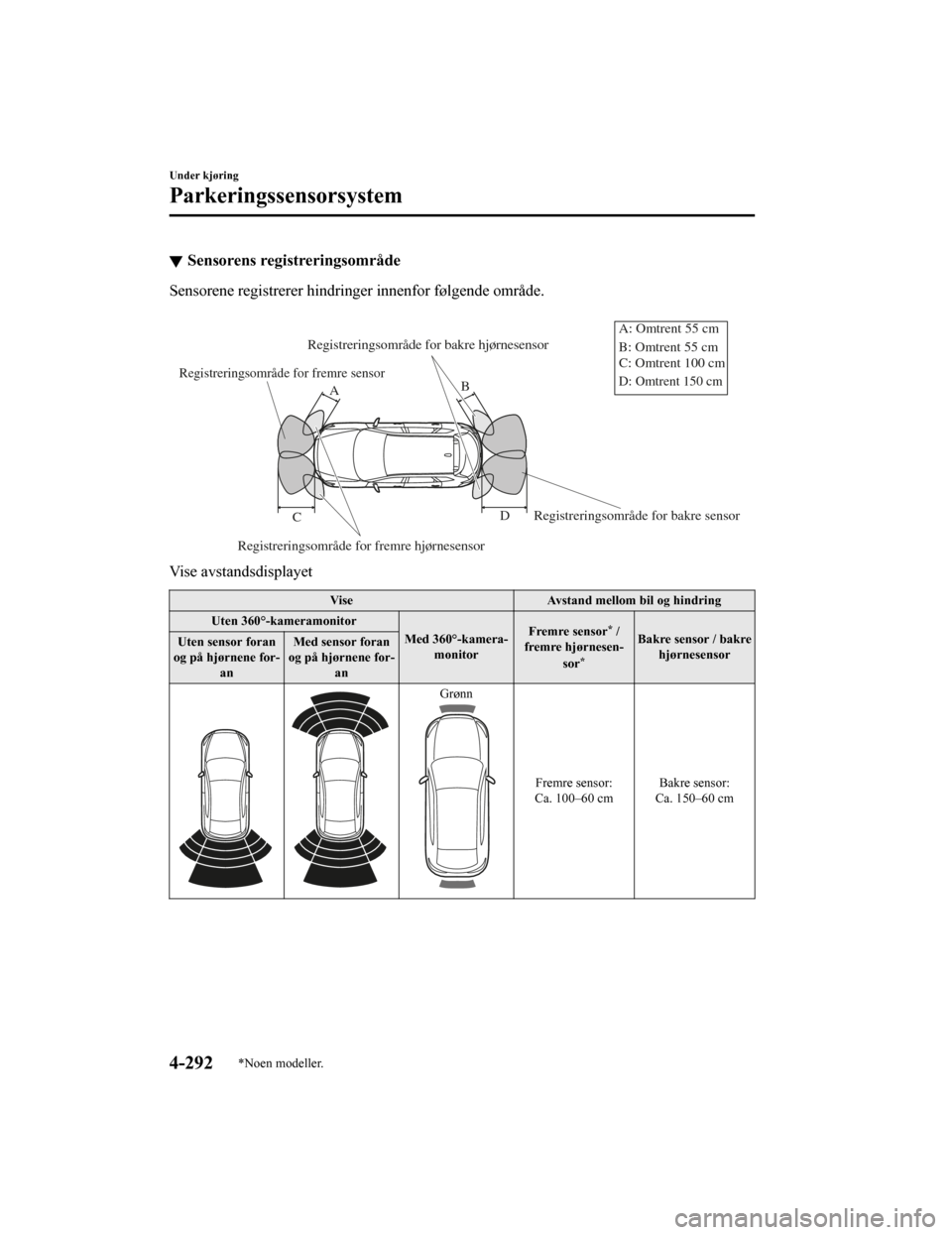

Sensorens registreringsområde
Sensorene registrerer hindringer innenfor følgende område.

Registreringsområde for fremre sensor
Registreringsområde for fremre hjørnesensor Registreringsområde for bakre sensor
Registreringsområde for bakre hjørnesensor
B
A
D
C A: Omtrent 55 cm
B: Omtrent 55 cm
C: Omtrent 100 cm
D: Omtrent 150 cm
Vise avstandsdisplayet
Vise
Avstand mellom bil og hindring
Uten 360°-kameramonitor Med 360°-kamera‐monitor Fremre sensor
* /
fremre hjørnesen‐
sor
*
Bakre sensor / bakrehjørnesensor
Uten sensor foran
og på hjørnene for‐ an Med sensor foran
og på hjørnene for‐ an
Grønn
Fremre sensor:
Ca. 100–60 cm Bakre sensor:
Ca. 150–60 cm
Under kjøring
Parkeringssensorsystem
4-292*Noen modeller.
CX-5_8HD5-EE-18K-NO_Edition1 2019-2-7 11:38:54
