MAZDA MODEL CX-5 2019 Manual del propietario (in Spanish)

•El control de crucero se cancelará si la
velocidad del vehículo baja por debajo
de 21 km/h cuando sube una cuesta
pronunciada.
•El control de la velocidad de crucero se
podría cancelar si se conduce a menos
de 15 km/h por debajo de la velocidad
programada, como sucederá al subir
una cuesta pronunciada y larga.
Se exhibe la velocidad de vehículo
preajustada usando el control de velocidad
de crucero en el table ro de instrumentos.
Grupo de instrumentos tipo A
Grupo de instrumentos tipo B
Modelo europeo
Excepto modelo europeo
Visualizador de datos múltiples
Exhibición de conducción activa
▼ Para aumentar la velocidad de
crucero
Siga uno de los siguientes procedimientos.
Para aumentar la velocidad usando el
interruptor de control de crucero
Mantenga pulsado el interruptor RES/.
La velocidad del vehículo aumentará.
Suelte el interruptor a la velocidad
deseada.

Pulse el interruptor RES/
y libérelo
inmediatamente para ajustar la velocidad
preajustada. Varias operaciones
aumentarán la velocidad preajustada de
acuerdo al número de veces que se opera.
Aumentar la velocidad con una sola
operación del interruptor RES/
La visualización del grupo de
instrumentos para velocidad del vehículo
se indica en km/h: 1 km/h
La visualización del grupo de
instrumentos para velocidad del vehículo
se indica en mph: 1 mph (1,6 km/h)
Para aumentar la velocidad usando el
pedal del acelerador
Pise el pedal del acelerador para acelerar a
la velocidad deseada. Oprima el
interruptor SET/
y suéltelo en seguida.
NOTA
Si se debe acelerar temporariamente
cuando el control de velocidad de crucero
está activado, pise el acelerador. La
aceleración no afectará el control de
velocidad de crucero. Suelte el pedal del
acelerador para volver a la velocidad
programada.
Al conducir
Mando regulador automático de la velocidad
4-271
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

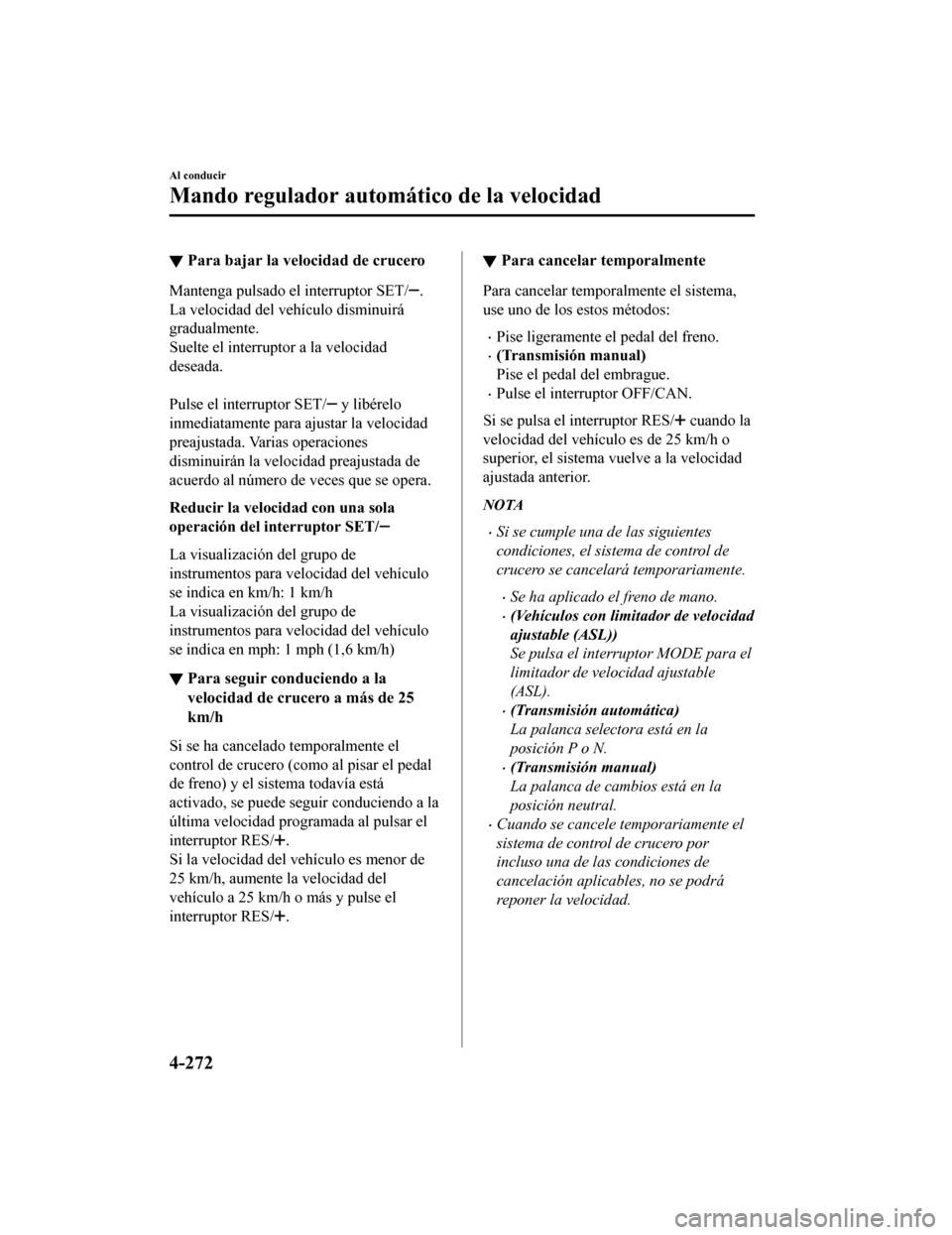

▼Para bajar la velocidad de crucero
Mantenga pulsado el interruptor SET/.
La velocidad del vehículo disminuirá
gradualmente.
Suelte el interruptor a la velocidad
deseada.

Pulse el interruptor SET/
y libérelo
inmediatamente para ajustar la velocidad
preajustada. Varias operaciones
disminuirán la velocidad preajustada de
acuerdo al número de veces que se opera.
Reducir la velocidad con una sola
operación del interruptor SET/
La visualización del grupo de
instrumentos para velocidad del vehículo
se indica en km/h: 1 km/h
La visualización del grupo de
instrumentos para velocidad del vehículo
se indica en mph: 1 mph (1,6 km/h)
▼ Para seguir conduciendo a la
velocidad de crucero a más de 25
km/h
Si se ha cancelado temporalmente el
control de crucero (como al pisar el pedal
de freno) y el sistema todavía está
activado, se puede seguir conduciendo a la
última velocidad programada al pulsar el
interruptor RES/
.
Si la velocidad del vehículo es menor de
25 km/h, aumente la velocidad del
vehículo a 25 km/h o más y pulse el
interruptor RES/
.
▼ Para cancelar temporalmente
Para cancelar temporalmente el sistema,
use uno de los estos métodos:
•Pise ligeramente el pedal del freno.
•(Transmisión manual)
Pise el pedal del embrague.
•Pulse el interruptor OFF/CAN.
Si se pulsa el interruptor RES/
cuando la
velocidad del vehículo es de 25 km/h o
superior, el sistema vuelve a la velocidad
ajustada anterior.
NOTA
•Si se cumple una de las siguientes
condiciones, el sistema de control de
crucero se cancelará temporariamente.
•Se ha aplicado el freno de mano.
•(Vehículos con limitador de velocidad
ajustable (ASL))
Se pulsa el interruptor MODE para el
limitador de velocidad ajustable
(ASL).
•(Transmisión automática)
La palanca selectora está en la
posición P o N.
•(Transmisión manual)
La palanca de cambios está en la
posición neutral.
•Cuando se cancele temporariamente el
sistema de control de crucero por
incluso una de las condiciones de
cancelación aplicables, no se podrá
reponer la velocidad.
Al conducir
Mando regulador automát ico de la velocidad
4-272
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

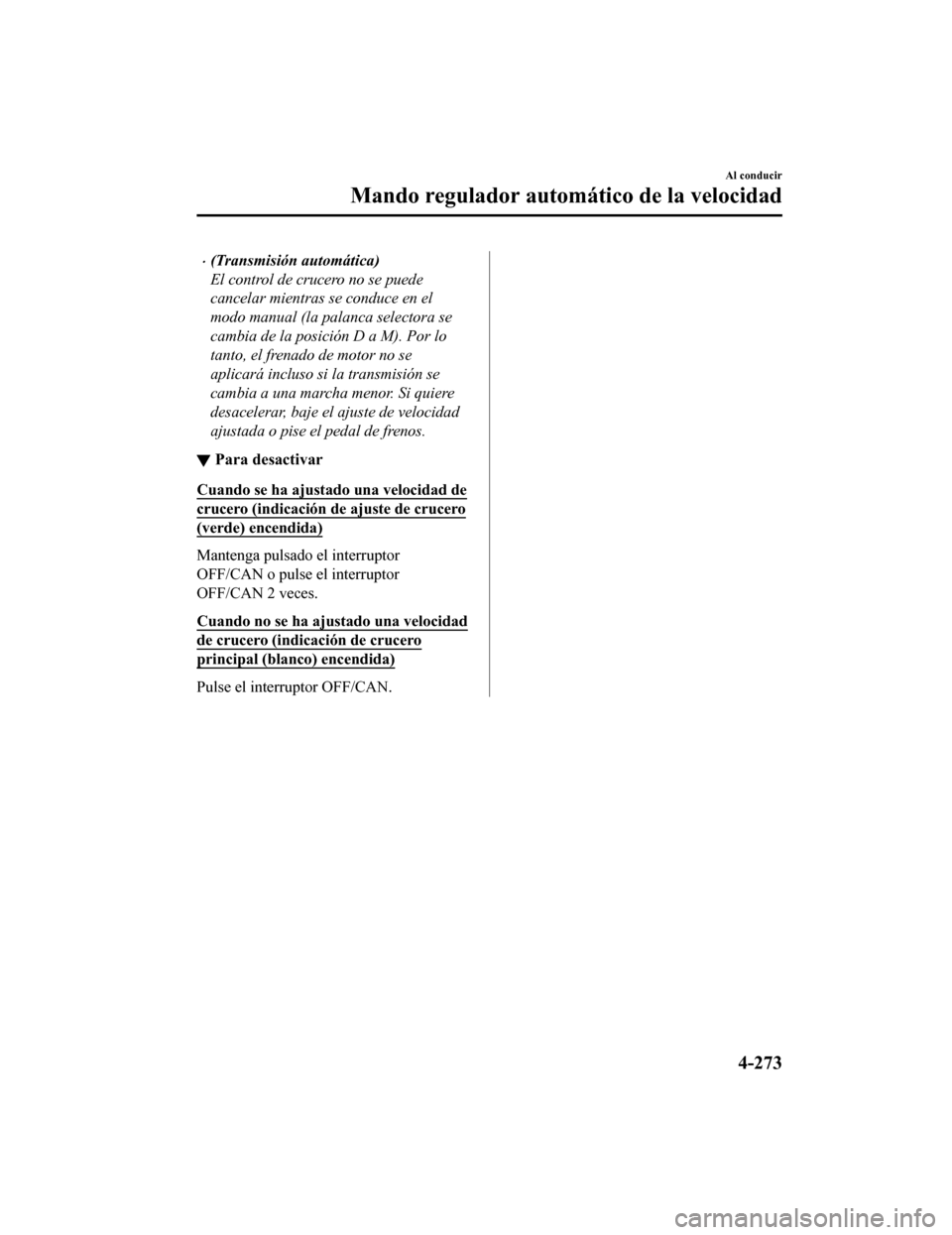

•(Transmisión automática)
El control de crucero no se puede
cancelar mientras se conduce en el
modo manual (la palanca selectora se
cambia de la posición D a M). Por lo
tanto, el frenado de motor no se
aplicará incluso si la transmisión se
cambia a una marcha menor. Si quiere
desacelerar, baje el ajuste de velocidad
ajustada o pise el pedal de frenos.
▼Para desactivar
Cuando se ha ajustado una velocidad de
crucero (indicación de ajuste de crucero
(verde) encendida)
Mantenga pulsado el interruptor
OFF/CAN o pulse el interruptor
OFF/CAN 2 veces.
Cuando no se ha ajustado una velocidad
de crucero (indicación de crucero
principal (blanco) encendida)
Pulse el interruptor OFF/CAN.
Al conducir
Mando regulador automático de la velocidad
4-273
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

Sistema de control de la presión de los neumáticos*
El sistema de monitoreo de presión de neumáticos (TPMS) monitor ea la presión de cada
neumático.
Si la presión del neumático es demasiado baja en uno o más de l os neumáticos, el sistema le
informará al conductor a través de la luz de advertencia en el panel de instrumentos y
mediante una advertencia sonora.
Consulte el apartado Consulte al concesionario autorizado Mazda y haga inspeccionar el
vehículo en la página 7-39.
Consulte la sección Tomar medidas en la página 7-48.
Consulte la sección Advertencia sonora de presión de aire de lo s neumáticos en la página
7-63.

Los sensores de presión de neumáticos instalados en cada rueda envían los datos de presión
de neumáticos por una señal de r adio al receptor en el vehículo.
Sensores de presión de
aire de los neumáticos
NOTA
Cuando la temperatura del ambiente es demasiado baja debido a los cambios estacionales,
las temperaturas de los neumáticos también serán bajas. Cuando la temperatura del
neumático disminuye, la presión de aire también disminuye. La advertencia TPMS se
encenderá más frecuentemente. Inspeccione vis ualmente los neumáticos todos los días antes
de conducir, y verifique las presiones de aire mensualmente con un medidor de presión de
aire de neumáticos. Para verificar las presiones de aire de los neumáticos, se recomienda
usar un medidor de presión de aire de neumáticos digital.

El TPMS no elimina la necesidad de verificar la presión y la co ndición de los cuatro
neumáticos regularmente.
Al conducir
Sistema de control de la presión de los neumáticos
4-274*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

PRECAUCIÓN
Cada neumático, incluyendo el de repuesto (si existiera), debe ser
verificado mensualmente
en frío e inflado a la presión de aire recomendada por el fabricante del vehículo en la placa
del vehículo o la etiqueta de presión de ai re de los neumáticos. (Si su vehículo tiene
neumáticos de un tamaño diferente al indicado en la placa del vehículo o la etiqueta de
presión de aire de los neumáticos, deberá determinar la presión de aire adecuada para esos
neumáticos.)
Como una función de seguridad adicional, su vehículo está equipado con un sistema de
control de la presión de los neumáticos (TPM S) que enciende un indicador de presión de
aire baja cuando uno o más neumáticos están significativamente desinflados. De acuerdo
con eso, cuando el indicador de presión de aire baja se enciende, deberá detener la marcha
y verificar sus neumáticos lo antes posible, e
inflarlos la presión de aire adecuada. Conducir
con un neumático significativamente desinfl ado provocará un sobrecalentamiento del
neumático y puede hacer que el neumático falle. Un neumático
desinflado también reduce
la eficiencia de energía y la vida útil del neumático, y podría afectar el manejo y la
capacidad de frenado.
Tenga en cuenta que el TPMS no es un sustituto del mantenimiento adecuado del
neumático, y que es responsabilidad del co nductor mantener la presión correcta de los
neumáticos, incluso si el nivel de aire que el neumático está
desinflado no ha alcanzado el
nivel para encender el indicador de presión de aire baja del TPMS.
Su vehículo también ha sido equipado con un indicador de funcionamiento incorrecto del
TPMS para indicar el momento en el qu e el sistema no está funcionando bien.
El indicador de funcionamiento incorrecto de TPMS se combina con el indicador de presión
de aire baja. Cuando el sistema detecta un funcionamiento incorrecto, el indicador
parpadea durante aproximadamente un minuto y luego permanece continuamente
encendido. Esta secuencia continuará dura nte las siguiente veces que se arranque el
vehículo mientras exista el funcionami ento incorrecto. Cuando el indicador de
funcionamiento incorrecto está encendido, el sistema podría no ser capaz de detectar o
indicar una baja presión de aire según lo esperado. Los funcionamientos incorrectos del
TPMS se pueden dar por varias razones, incluyendo el cambio de un neumático o la
instalación de neumáticos o ruedas diferentes que impidan que el TPMS funcione
correctamente. Verifique siempre el indica dor de funcionamiento incorrecto del TPMS
después de cambiar uno o más de los neumáticos o ruedas en su vehículo para asegurarse
que el cambio de un neumático o la instalación de neumáticos o ruedas diferentes permite
que el TPMS continúe funcionando correctamente.
 Para evitar falsas lecturas, el sistema pr ueba durante un tiempo antes de indicar un
problema. Como resultado no registrará instantáneamente cuando un \
neumático se
desinfla rápidamente o explota.
Al conducir
Sistema de control de la presión de los neumáticos
4-275
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

▼Activación de error del sistema
Cuando la luz de advertencia destella,
puede haber un malfuncionamiento en el
sistema. Consulte a un concesionario
autorizado Mazda.
En los siguientes casos puede ocurrir una
activación de error del sistema:
•Cuando hay un equipo o un dispositivo
próximo al vehículo usando la misma
frecuencia de radio que los sensores de
presión de aire de los neumáticos.
•Cuando se instala cerca del centro del
panel de instrumentos un dispositivo
metálico como un sistema de
navegación no original, que puede
bloquear las señales de radio del sensor
de presión de neumáticos al receptor.
•Cuando use los siguientes dispositivos
en el vehículo que pueden causar
interferencias de radio con el receptor.
•Dispositivos digitales como un
ordenador personal.
•Un dispositivo convertidor de
corriente como un convertidor de
CC-CA.
•Cuando se adhiere demasiada nieve o
hielo al vehículo, especialmente
alrededor de las ruedas.
•Cuando se agotan las pilas de los
sensores de aire de los neumáticos.
•Cuando usa una rueda sin sensor de
presión de aire de los neumáticos
instalado.
•Cuando se usan neumáticos con refuerzo
de acero en las paredes laterales.
•Cuando se usan cadenas para nieve.
▼ Neumáticos y ruedas
PRECAUCIÓN
Cuando se inspeccione o ajuste las
presiones de aire de los neumáticos, no
aplique demasiada fuerza al vástago de la
válvula. El vástago podría resultar dañado.
Cambiando neumáticos y ruedas
El siguiente procedimiento permite al
TPMS reconocer el código de señal ID
exclusivo del sensor de presión de aire de
los neumáticos cuando se cambian los
neumáticos o las ruedas, como al poner o
sacar los neumáticos para nieve.
NOTA
Cada sensor de presión de aire de los
neumáticos tiene un código de señal ID
exclusivo. El código de señal debe ser
registrado con el TPMS antes de que
pueda funcionar. La manera más fácil de
hacerlo es pedir que un concesionario
autorizado Mazda cambie sus neumáticos
y realice el registro del código de señal
ID.
Cuando haga cambiar los neumáticos
en un concesionario autorizado Mazda
Cuando un concesionario autorizado
Mazda cambia los neumáticos de su
vehículo, completará el registro del código
de señal de identificación del sensor de
presión de neumático.

Al conducir
Sistema de control de la presión de los neumáticos
4-276
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

Cuando Ud mismo cambia los
neumáticos
Si Ud. u otra persona cambia los
neumáticos, Ud. o la otra persona deberá
realizar los siguientes pasos para que el
TPMS realice completamente el registro
de los códigos de señal ID.
1. Después que los neumáticos hayan
sido cambiados, cambie el encendido a
ON, luego de nuevo a ACC o OFF.
2. Espere aproximadamente 15 minutos.
3. Después de aproximadamente 15 minutos, conduzca el vehículo a una
velocidad de al menos 25 km/h durante
10 minutos y el código de señal ID de
los sensores de presión de aire de los
neumáticos serán registrados
automáticamente.
NOTA
Si el vehículo se conduce dentro de los
aproximadamente 15 minutos de haber
cambiado los neumáticos, la luz de
advertencia del sistema de monitoreo de
presión de aire de los neumáticos
destellará debido a que los códigos de
señal ID de los sensores no han sido
registrados. Si sucediera eso, estacione el
vehículo durante aproximadamente 15
minutos, después de lo cual los códigos de
señal ID de los sensores serán registrados
después de conducir el vehículo durante
10 minutos.
Cambiando neumát icos y ruedas
PRECAUCIÓN
Al cambiar/reparar los neumáticos o las
ruedas o ambos, haga realizar el trabajo
por un concesionario autorizado Mazda,
o los sensores de presión de aire de los
neumáticos se podrían dañar.
 Las ruedas equipadas en su Mazda están
especialmente diseñadas para la
instalación de los sensores de presión de
aire de los neumáticos. No use ruedas
que no sean originales, de lo contrario
podría no ser posible instalar los sensores
de presión de aire de los neumáticos.
Asegúrese de instalar los sensores de
presión de aire de los neumáticos cuando
cambie los neumáti cos o las ruedas.
Cuando haga cambiar un neumático o
rueda o ambos, se podrán realizar las
siguientes instalaciones de los sensores de
presión de aire de los neumáticos.
•Los sensores de presión de aire de los
neumáticos se pueden desmontar de las
ruedas viejas e instalar en las nuevas.
•El mismo sensor de p resión de aire debe
ser usado en la misma rueda. Sólo se
cambia el neumático.
•Se instala un nuevo sensor de presión de
aire de los neumát icos en una rueda
nueva.
Al conducir
Sistema de control de la presión de los neumáticos
4-277
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

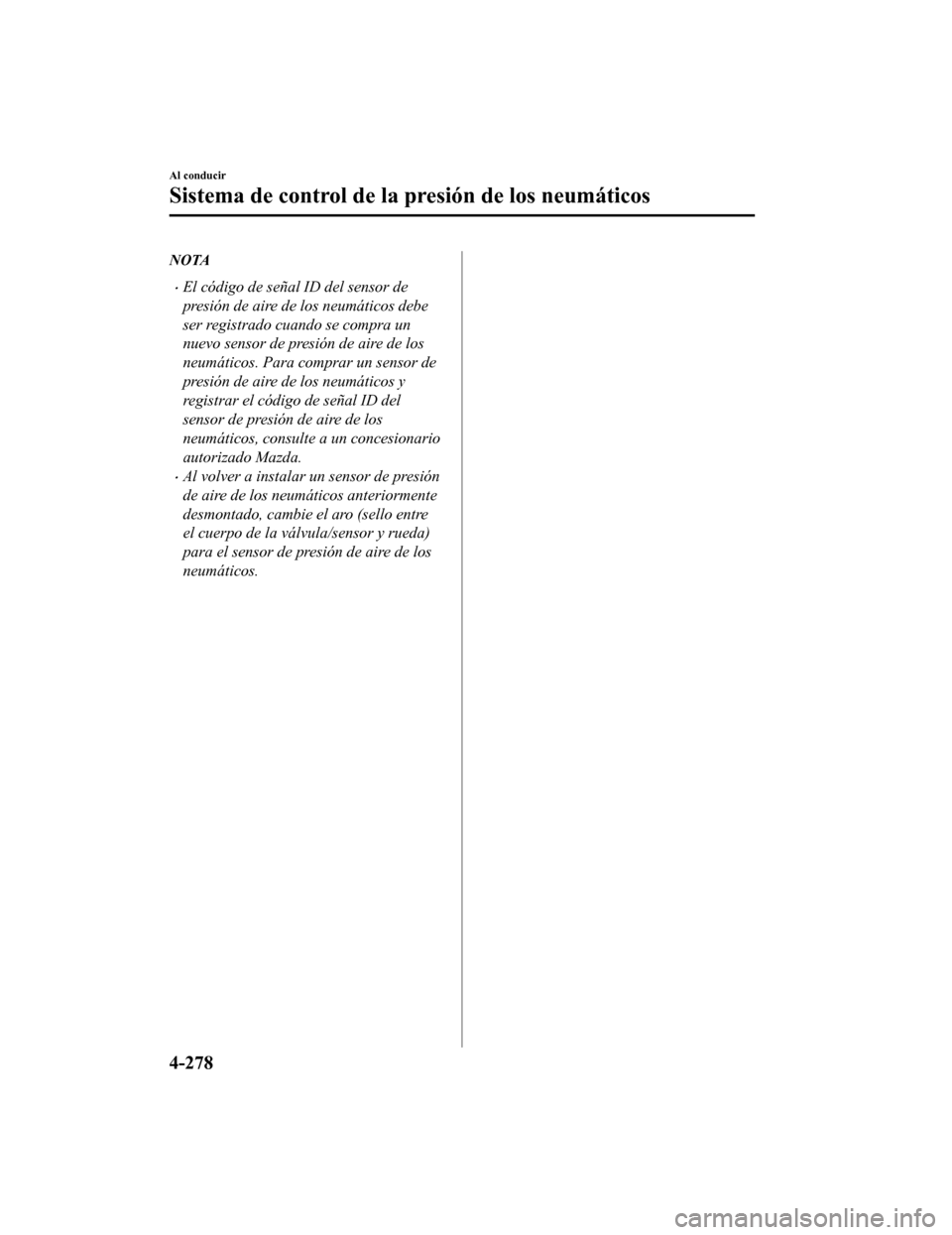

NOTA
•El código de señal ID del sensor de
presión de aire de los neumáticos debe
ser registrado cuando se compra un
nuevo sensor de presión de aire de los
neumáticos. Para comprar un sensor de
presión de aire de los neumáticos y
registrar el código de señal ID del
sensor de presión de aire de los
neumáticos, consulte a un concesionario
autorizado Mazda.
•Al volver a instalar un sensor de presión
de aire de los neumáticos anteriormente
desmontado, cambie el aro (sello entre
el cuerpo de la válvula/sensor y rueda)
para el sensor de presión de aire de los
neumáticos.
Al conducir
Sistema de control de la presión de los neumáticos
4-278
CX-5_8GJ3-SP-18B_Edition12018-1-18 22:08:37

Filtro de partículas diésel(SKYACTIV-D 2.2)
El filtro de partículas diésel acumula y
elimina la mayoría de la materia
particulada (PM) en los gases del escape
de un motor diésel.
La materia particulada recolectada por el
filtro de partículas diésel se limpia durante
la conducción normal, sin embargo, la
materia particulada no será eliminada y la
luz del indicador del filtro de partículas
diésel podría no encenderse en las
siguientes condiciones:
•Si se conduce continua mente el vehículo
a 15 km/h o menos.
•Si el vehículo se conduce repetidamente
por un corto período de tiempo (10
minutos o menos) o se conduce cuando
el motor está frío.
•Si el vehículo mantiene en marcha en
vacío durante un largo período de
tiempo.
Con visualizador multinformación
Cuando se indica “Acumulación de
carbonilla en DPF demasiado alta”
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recogida alcanza una cantidad
específica.
Después de que el mo tor se caliente lo
suficientemente (temperatura de
refrigerante del motor de 80 °C o más),
pise el pedal del acelerador y conduzca el
vehículo a una velocidad de 20 km/h o
más durante aproximadamente de 15 a 20
minutos para eliminar la PM.
Cuando se indica “Malfuncionamiento
DPF”
Consulte a un técnico experto, le
recomendamos un té cnico autorizado
Mazda.
Sin visualizador multinformación
Cuando se enciende
La materia particulada (PM) no puede ser
eliminada automáticamente y la cantidad
de PM recogida alcanza una cantidad
específica.
Después de que el motor se caliente lo
suficientemente (temperatura de
refrigerante del moto r de 80 °C o más),
pise el pedal del acelerador y conduzca el
vehículo a una velocidad de 20 km/h o
más durante aproximadamente de 15 a 20
minutos para eliminar la PM.
Cuando parpadea
Consulte a un técnico experto, le
recomendamos un té cnico autorizado
Mazda.
Consulte la sección Luces de advertencia/
indicadores en la página 4-50.
NOTA
El sonido del motor y el olor de los gases
del escape pueden cambiar cuando la PM
se elimina al conducir.
Al conducir
Filtro de partículas Diesel
4-279
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

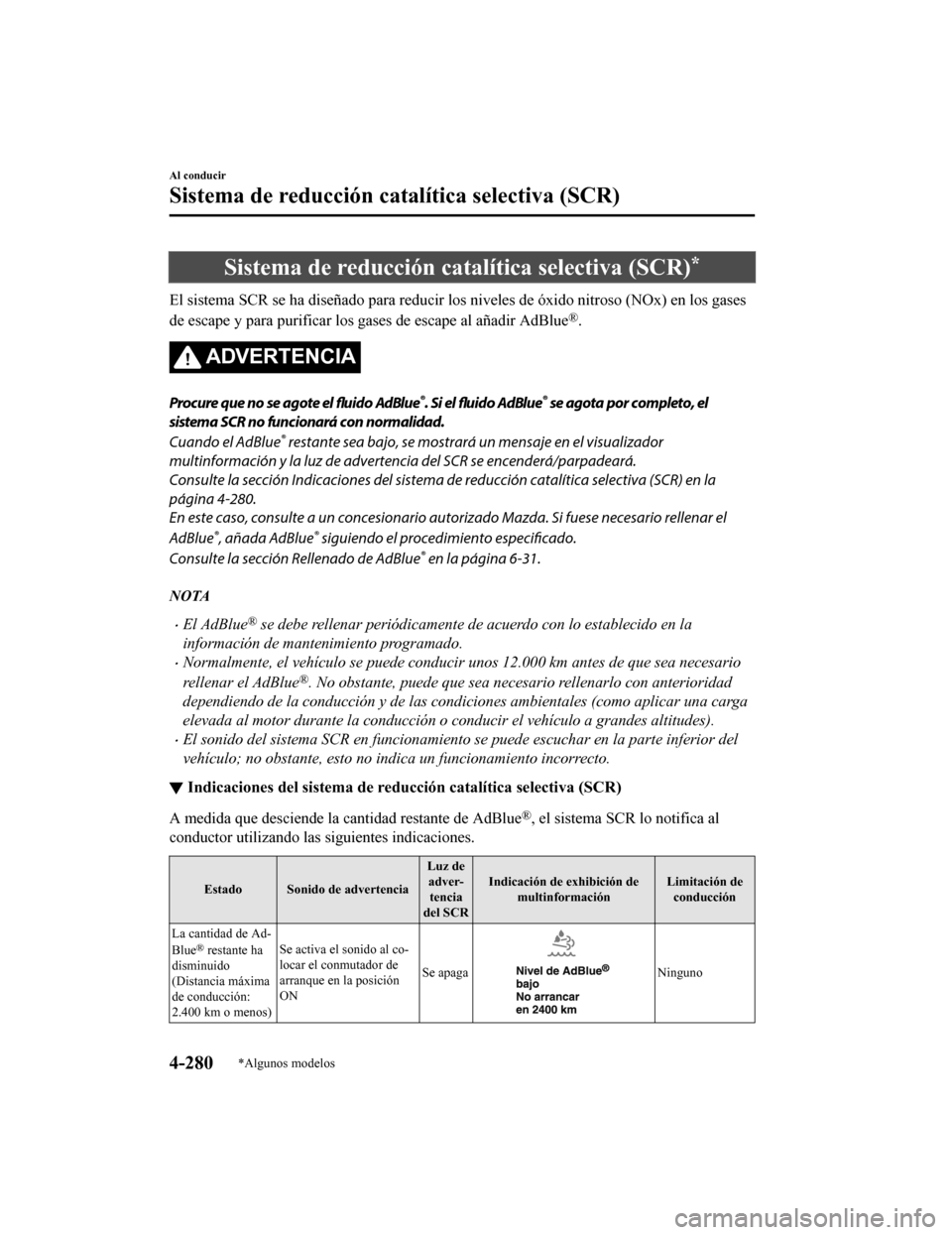

Sistema de reducción catalítica selectiva (SCR)*
El sistema SCR se ha diseñado para reducir los niveles de óxido nitroso (NOx) en los gases
de escape y para purificar los gases de escape al añadir AdBlue
®.
ADVERTENCIA
Procure que no se agote el fluido AdBlue®. Si el
fluido AdBlue® se agota por completo, el
sistema SCR no funcionará con normalidad.
Cuando el AdBlue
® restante sea bajo, se mostrará un mensaje en el visualizador
multinformación y la luz de adverten cia del SCR se encenderá/parpadeará.
Consulte la sección Indicaciones del sistema de reducción catalítica selectiva (SCR) en la
página 4-280.
En este caso, consulte a un concesionario au torizado Mazda. Si fuese necesario rellenar el
AdBlue
®, añada AdBlue® siguiendo el proced imiento especificado.
Consulte la sección Rellenado de AdBlue
® en la página 6-31.
NOTA
•El AdBlue® se debe rellenar periódicamente de acuerdo con lo establecido en la
información de mantenimiento programado.
•Normalmente, el vehículo se puede conducir unos 12.000 km antes de que sea necesario
rellenar el AdBlue
®. No obstante, puede que sea necesario rellenarlo con anterioridad
dependiendo de la conducción y de las condiciones ambientales (como aplicar una carga
elevada al motor durante la conducción o co nducir el vehículo a grandes altitudes).
•El sonido del sistema SCR en funcionamiento se puede escuchar en la parte inferior del
vehículo; no obstante, esto no indica un funcionamiento incorrecto.
▼ Indicaciones del sistema de redu
cción catalítica selectiva (SCR)
A medida que desciende la cantidad restante de AdBlue®, el sistema SCR lo notifica al
conductor utilizando las siguientes indicaciones.
Estado Sonido de advertencia Luz de
adver- tencia
del SCR Indicación de exhibición de
multinformación Limitación de
conducción
La cantidad de Ad-
Blue
® restante ha
disminuido
(Distancia máxima
de conducción:
2.400 km o menos) Se activa el sonido al co-
locar el conmutador de
arranque en la posición
ON
Se apaga
Ninguno
Al conducir
Sistema de reducción cat
alítica selectiva (SCR)
4-280*Algunos modelos
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
