MAZDA MODEL CX-5 2019 Manual del propietario (in Spanish)

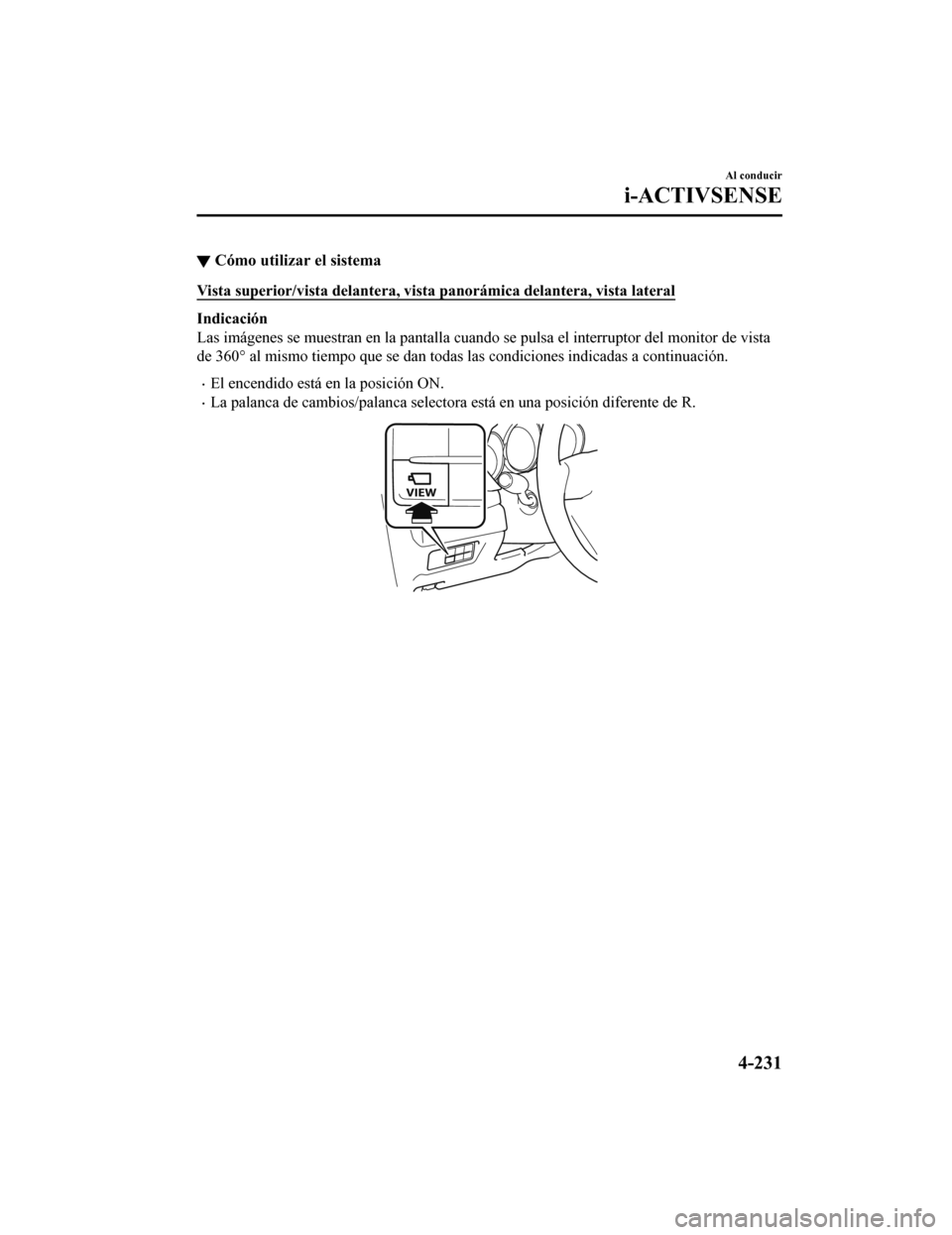

▼Cómo utilizar el sistema
Vista superior/vista delantera, v
ista panorámica delantera, vista lateral
Indicación
Las imágenes se muestran en la pantalla cuando se pulsa el inte rruptor del monitor de vista
de 360° al mismo tiempo que se dan todas las condiciones indica das a continuación.
•El encendido está en la posición ON.
•La palanca de cambios/palanca selectora está en una posición diferente de R.

Al conducir
i-ACTIVSENSE
4-231
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

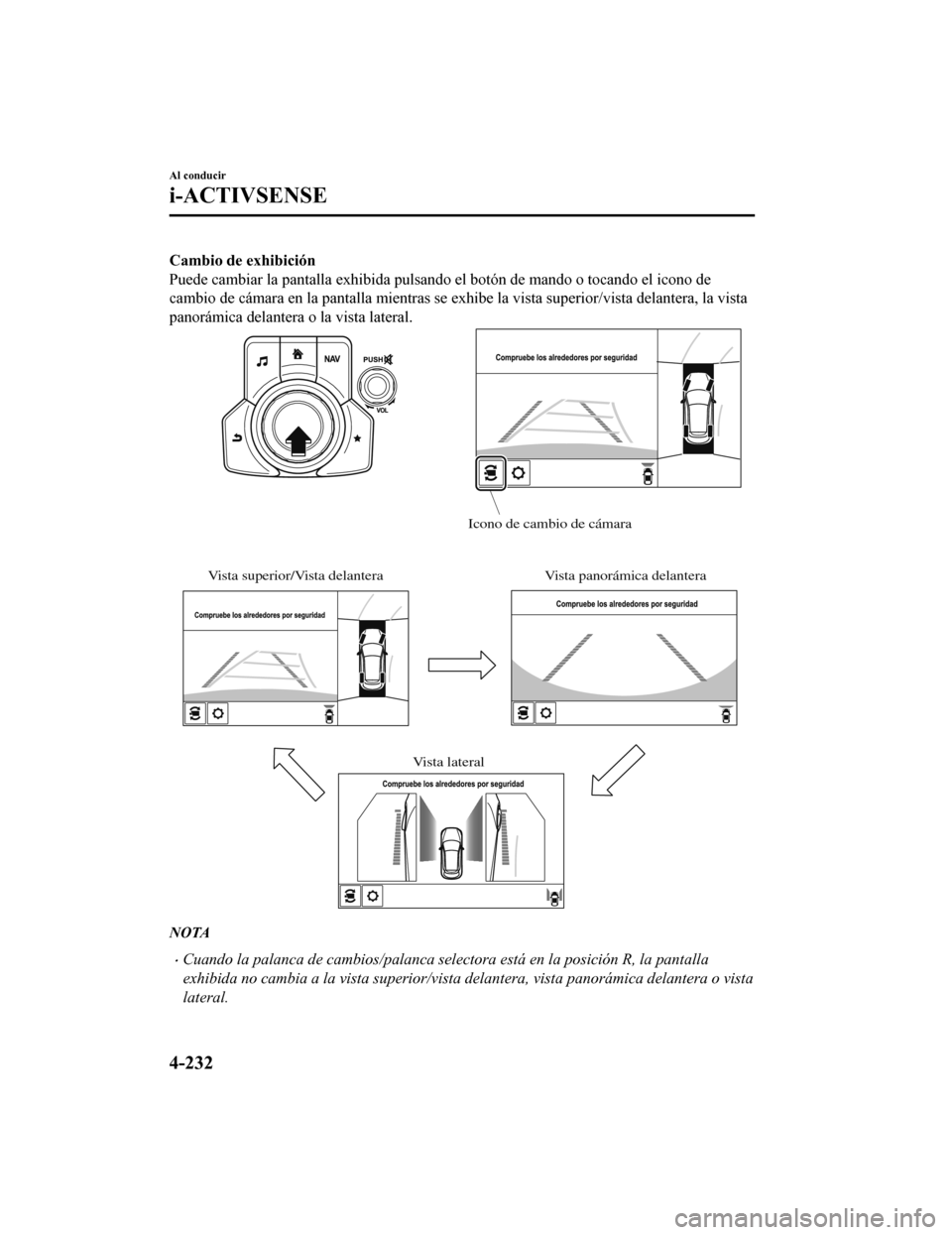

Cambio de exhibición
Puede cambiar la pantalla exhibida pulsando el botón de mando o tocando el icono de
cambio de cámara en la pantalla mientras se exhibe la vista superior/vista delantera, la vista
panorámica delantera o la vista lateral.
Vista superior/Vista delantera Icono de cambio de cámara
Vista panorámica delantera
Vista lateral
NOTA
•Cuando la palanca de cambios/palanca select ora está en la posición R, la pantalla
exhibida no cambia a la vista superior/vista delantera, vista panorámica delantera o vista
lateral.
Al conducir
i-ACTIVSENSE
4-232
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

•La exhibición de la vista superior/vista delantera, vista panorámica delantera o vista
lateral se detiene incluso cuando se cumplan las condiciones de exhibición si se cumplen
algunas de las siguientes condiciones.
•Cuando se pulsa un interruptor sit uado alrededor del botón de control.
•(Transmisión manual)
Se ha aplicado el freno de mano.
•(Transmisión automática)
La palanca selectora se cambia a la posición P (se exhibe cuando la palanca selectora
está en una posición diferente de P).
•(Se muestra cuando la velocidad del vehículo es inferior a 15 km/h)
•4 minutos y 30 segundos han transcurrido.
•La velocidad del vehículo es de aproximadamente 15 km/h o más.
•(Se muestra cuando la velocidad del vehículo es de aproximadamente 15 km/h o más)
•La velocidad del vehículo es aprox. 15 km/h o más después de que han transcurrido 8
segundos desde que se pulsó el interruptor del monitor de vista de 360°.
•4 minutos y 22 segundos han transcurrido desde el punto cuando la velocidad del
vehículo fuera menos de aproximadamente 15 km/h después de 8 segundos desde que
se accionó el interruptor de monitor de vista de 360°.
•El monitor de vista de 360° muestra la pantalla visualizada anteriormente.
•Los ajustes del monitor de vista de 360° se pueden cambiar del siguiente modo.
Consulte la sección Características de person alización en la página de referencia 9-13.
•Visualización automática del monitor de vista de 360° cuando el sensor ultrasónico
detecta un obstáculo.
•Visualización automática del monitor de vist a de 360° cuando se coloca el conmutador
de arranque en la posición ON.
Vista superior/vista trasera, vista panorámica trasera
La vista superior/vista trasera, vista panorámica trasera se mu estra cuando se dan todas las
condiciones indicadas a continuación.
•El encendido está en la posición ON.
•La palanca de cambios/palanca selectora está en la posición R.
Al conducir
i-ACTIVSENSE
4-233
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

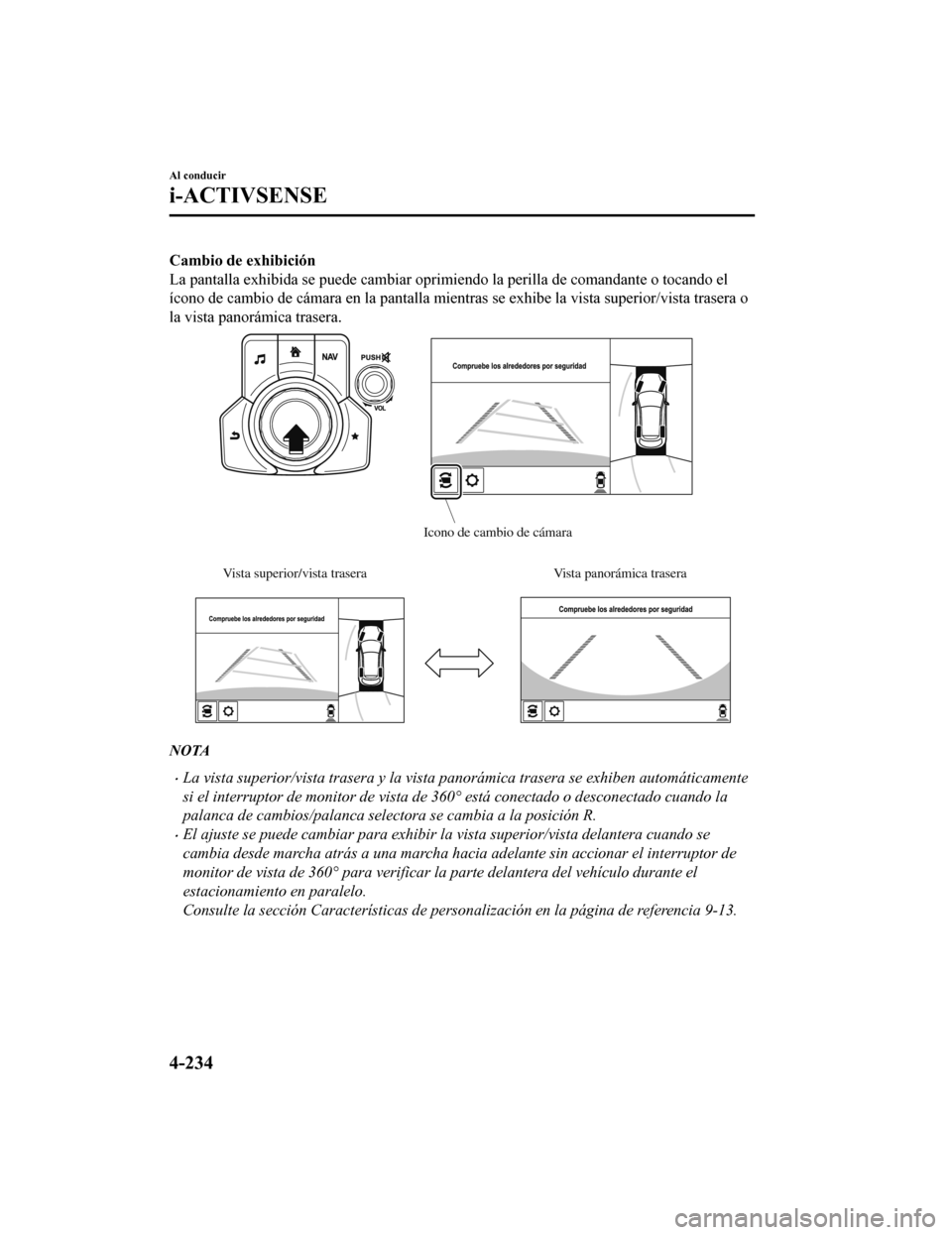

Cambio de exhibición
La pantalla exhibida se puede cambiar oprimiendo la perilla de comandante o tocando el
ícono de cambio de cámara en la pantalla mientras se exhibe la vista superior/vista trasera o
la vista panorámica trasera.
Vista superior/vista trasera Vi s t a p a n o r á m i c a t r a s e r a
Icono de cambio de cámara
NOTA
•La vista superior/vista trasera y la vista panorámica trasera se exhiben automáticamente
si el interruptor de monitor de vista de 360° está conectado o desconectado cuando la
palanca de cambios/palanca selectora se cambia a la posición R.
•El ajuste se puede cambiar para exhibir la vista superior/vista delantera cuando se
cambia desde marcha atrás a una marcha hacia adelante sin accionar el interruptor de
monitor de vista de 360° para verificar la parte delantera del vehículo durante el
estacionamiento en paralelo.
Consulte la sección Características de personalización en la página de referencia 9-13.
Al conducir
i-ACTIVSENSE
4-234
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Operación de la pantalla/icono
ADVERTENCIA
Detenga siempre el vehículo para ajustar la calidad de la imagen del monitor de vista de 360°.
No ajuste la calidad de la imagen del monitor de vista de 360° durante la conducción. Si
ajusta la calidad de la imagen del monitor de vista de 360° (como el brillo, el contraste, el
tono y la densidad del color) durante la conducción, podría producirse un accidente
inesperado.
(Ejemplo de visualización)
Visualización/icono Contenido
Icono de estado de vistaIndica que imagen se exhibe entre la vi sta delantera/vista pa-
norámica delantera/vista lateral/vista trasera/vista panorámica
trasera.
Icono de estado del sensor de estacio-
namiento Indica que el sensor de estacionamiento tiene un problema o
está desconectado.
Icono de estado de alerta de tránsito
cruzando atrás (RCTA)Indica que el sensor de radar (trasero) tiene un problema o es-
tá desconectado.
Icono de cambio de cámara
Cada vez que se toca la pantalla, la p antalla de visualización
cambia.
Icono de ajuste Se puede ajustar la calidad de imagen para el mo nitor de vista
de 360°.
Al conducir
i-ACTIVSENSE
4-235
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

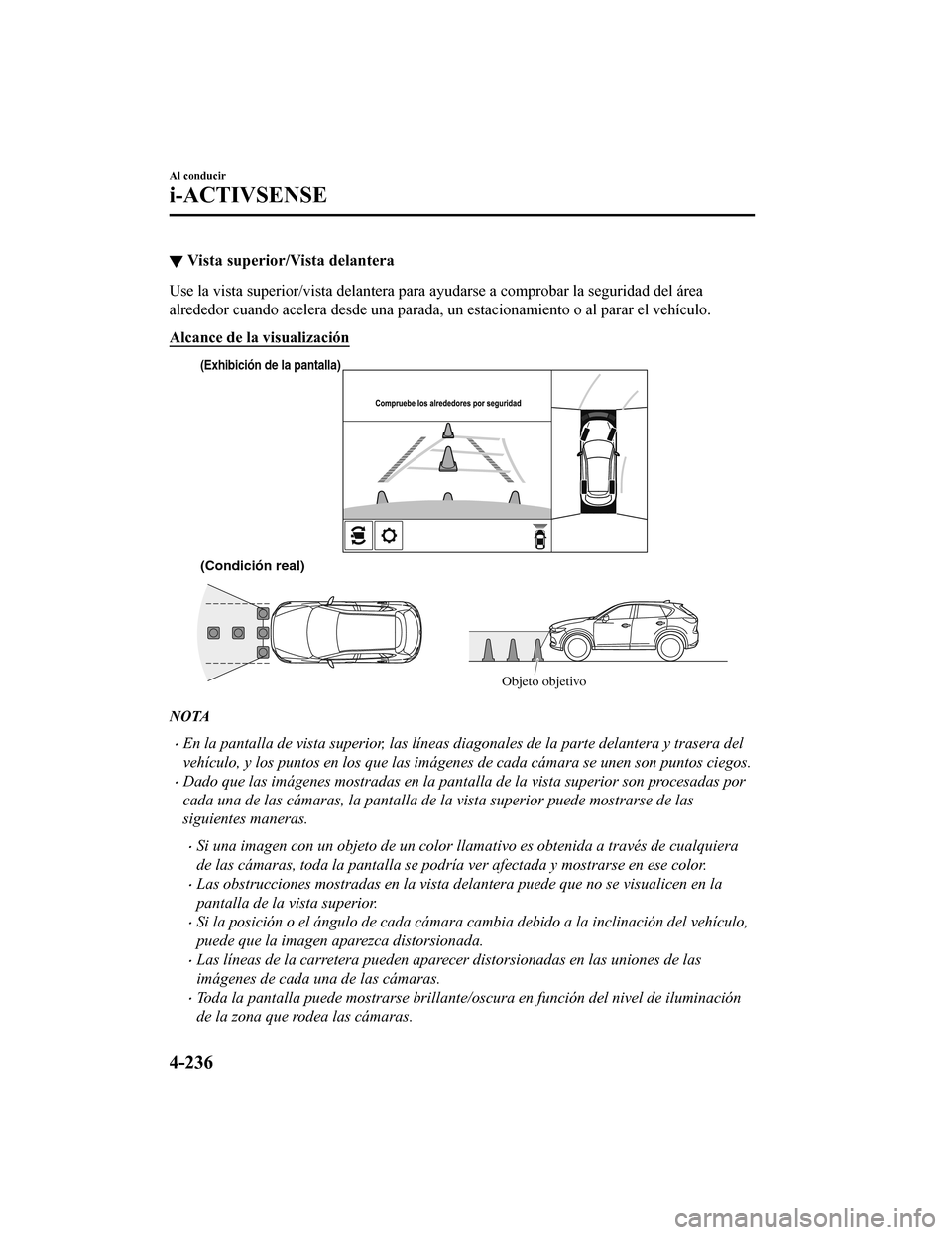

▼Vista superior/Vista delantera
Use la vista superior/vista delan
tera para ayudarse a comprobar la seguridad del área
alrededor cuando acelera desde una parada, un estacionamiento o al parar el vehículo.
Alcance de la visualización
(Condición real)
(Exhibición de la pantalla)
Objeto objetivo
NOTA
•En la pantalla de vista superior, las líneas diagonales de la parte delantera y trasera del
vehículo, y los puntos en los que las imágenes de cada cámara se unen son puntos ciegos.
•Dado que las imágenes mostradas en la pantalla de la vista superior son procesadas por
cada una de las cámaras, la pantalla de la vista superior puede mostrarse de las
siguientes maneras.
•Si una imagen con un objeto de un color ll amativo es obtenida a través de cualquiera
de las cámaras, toda la pantalla se podr ía ver afectada y mostrarse en ese color.
•Las obstrucciones mostradas en la vista delantera puede que no se visualicen en la
pantalla de la vista superior.
•Si la posición o el ángulo de cada cámara cambia debido a la inclinación del vehículo,
puede que la imagen aparezca distorsionada.
•Las líneas de la carretera pueden aparecer distorsionadas en las uniones de las
imágenes de cada una de las cámaras.
•Toda la pantalla puede mostrarse brillante/oscura en función del nivel de iluminación
de la zona que rodea las cámaras.
Al conducir
i-ACTIVSENSE
4-236
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Viendo la pantalla
-b
-a

Visualización/iconoContenido
Vista del sensor de estacionamiento Exhibe la condición de detec ción del sensor de estacionamien-
to cuando el sensor de estacionamiento está activado.
Para obtener más detalles, consu lte la información sobre la in-
dicación de detección de obstáculos del sensor de estaciona-
miento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en
la página de referencia 4-297.
Icono de neumático Indica la dirección del neumático. Se mueve e n conjunto con
el funcionamiento del volante.
Líneas de trayecto proyectado del vehí-
culo (ámbar) Indica el trayecto proyectado aproximado del vehículo. Se
mueve en conjunto con el f
uncionamiento del volante.
a) Indica el trayecto por el que se espera que pase el borde de l
parachoques delantero.
a) Indica el trayecto por el que se espera que pase el lado inte-
rior del vehículo.
Líneas de anchura del vehículo amplia-
das y líneas de guía de distancia (rojo/
azul) Indica la anchura aproximada del
vehículo y la distancia (des-
de el extremo delantero del paragolpes) en la parte delantera
del vehículo.
•Las líneas rojas indican los puntos situados hasta un máximo
de 0,5 m del extremo del antero del parachoques.
•Las líneas azules indican los pun tos situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo delantero
parachoques.
Al conducir
i-ACTIVSENSE
4-237
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Visualización/iconoContenido
Líneas de guía de distancia del trayecto
proyectado del vehículo (rojo/ámbar)Indica la distancia (desde el ext
remo delantero del paragolpes)
en la parte delantera del vehículo.
•La línea rojas indica el punto s ituado aproximadamente a 0,5
m del extremo delantero del parachoques.
•Las líneas de color naranja indican los puntos situados a una
distancia comprendida entre 1 m y 2 m desde el extremo de-
lantero parachoques.
PRECAUCIÓN
El alcance de detección del sensor de estaci onamiento tiene unos límites. Por ejemplo, es
posible que no se detecten las obstrucciones que se aproximan desde el lateral y los objetos
de poca altura. Siempre confirme visualmente la seguridad alrededor del vehículo al
conducir.
Para obtener más detalles, consulte la info rmación sobre la indicación de detección de
obstáculos del sensor de estacionamiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de es tacionamiento en la página de referencia 4-297.
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto proyectado
del vehículo.
Consulte la sección Características de personalización en la página de referencia 9-13.
Al conducir
i-ACTIVSENSE
4-238
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

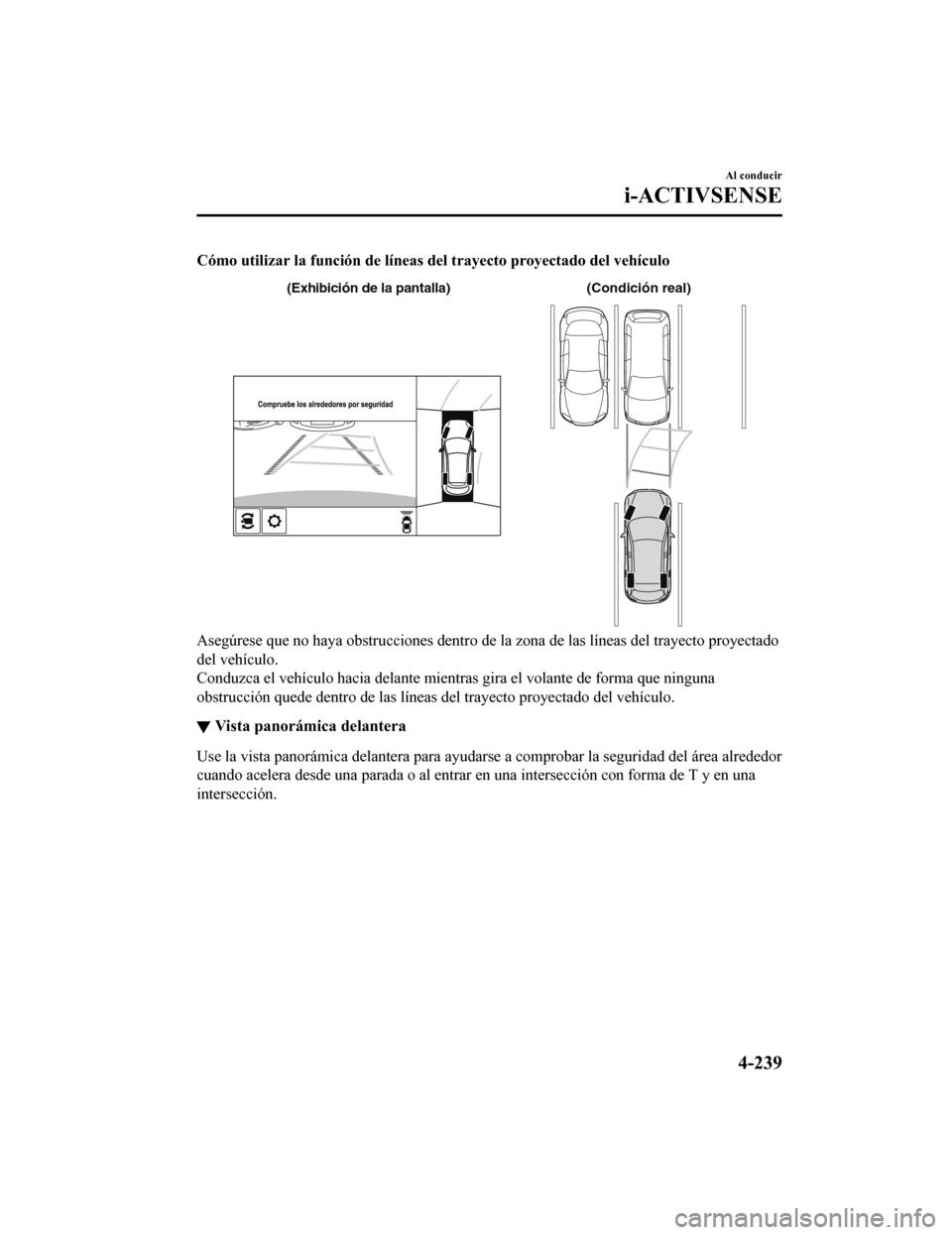

Cómo utilizar la función de líneas del trayecto proyectado del vehículo
(Condición real)
(Exhibición de la pantalla)
Asegúrese que no haya obstrucciones dentro de la zona de las lí neas del trayecto proyectado
del vehículo.
Conduzca el vehículo hacia delan te mientras gira el volante de forma que ninguna
obstrucción quede dentro de las líneas del trayecto proyectado del vehículo.
▼Vista panorámica delantera
Use la vista panorámica delantera para ayudarse a comprobar la
seguridad del área alrededor
cuando acelera desde una parada o al entrar en una intersección con forma de T y en una
intersección.
Al conducir
i-ACTIVSENSE
4-239
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

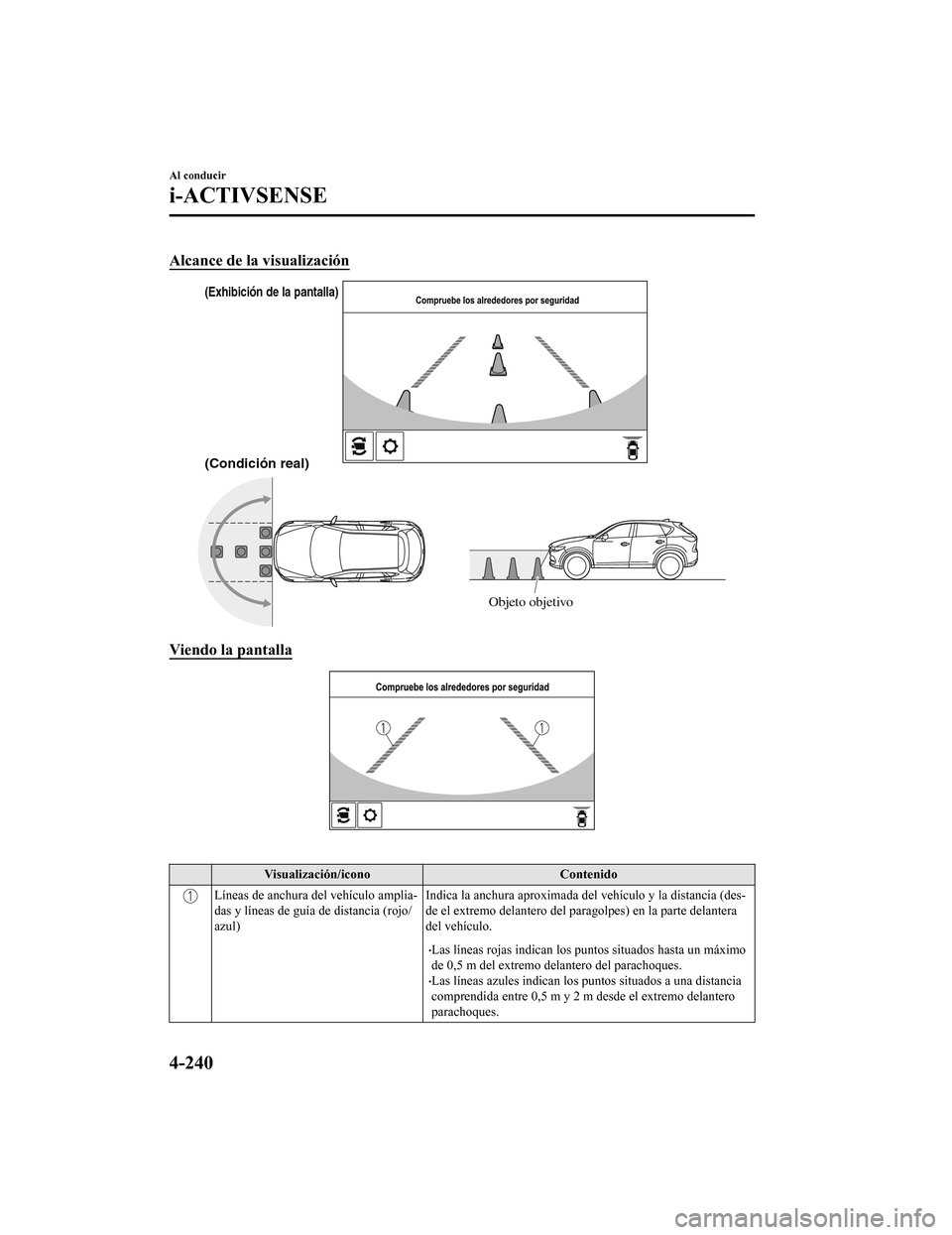

Alcance de la visualización
(Condición real)
(Exhibición de la pantalla)
Objeto objetivo
Viendo la pantalla

Visualización/iconoContenido
Líneas de anchura del vehículo amplia-
das y líneas de guía de distancia (rojo/
azul)Indica la anchura aproximada del
vehículo y la distancia (des-
de el extremo delantero del paragolpes) en la parte delantera
del vehículo.
•Las líneas rojas indican los pun tos situados hasta un máximo
de 0,5 m del extremo delantero del parachoques.
•Las líneas azules indican los pun tos situados a una distancia
comprendida entre 0,5 m y 2 m desde el extremo delantero
parachoques.
Al conducir
i-ACTIVSENSE
4-240
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37
