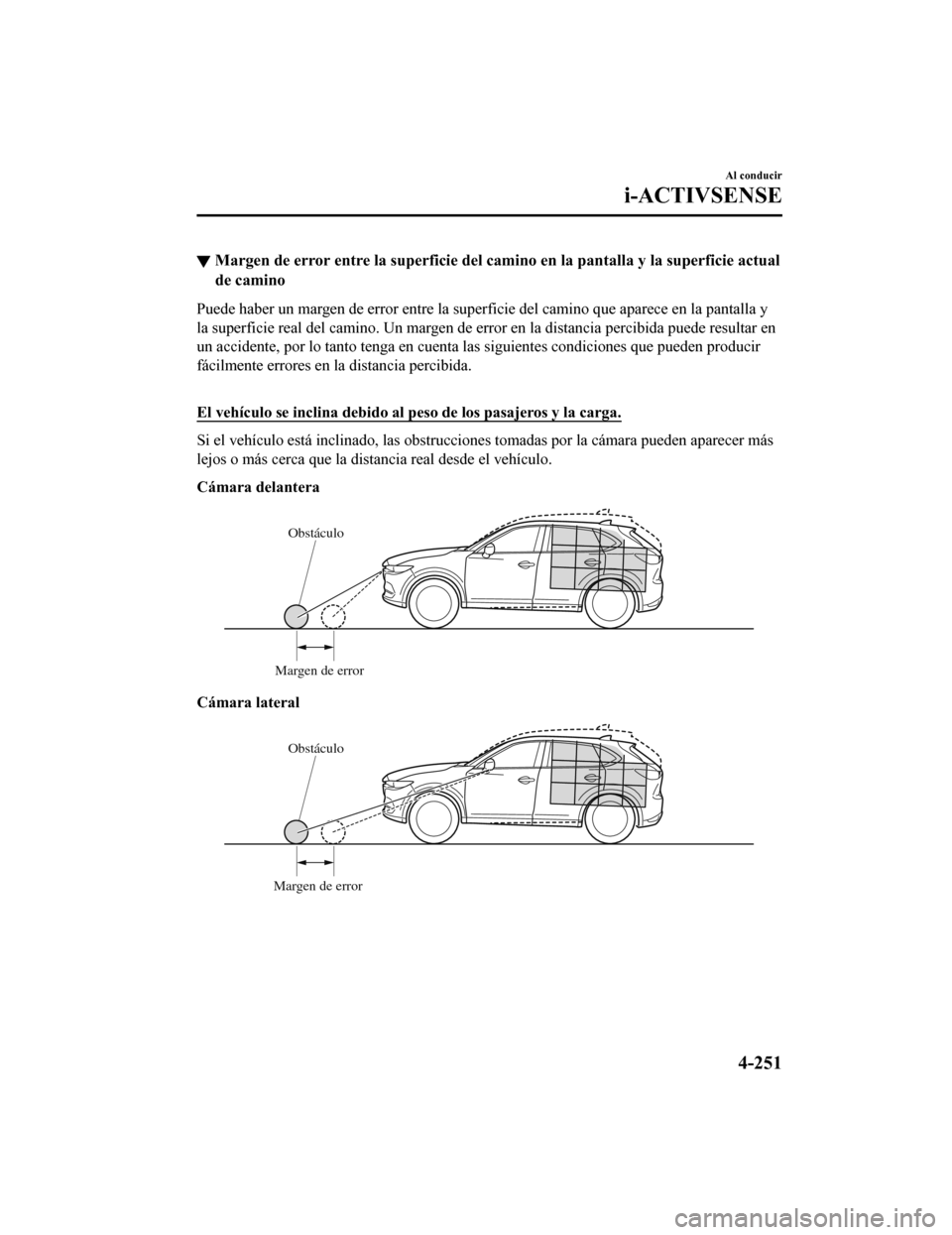

▼Margen de error entre la superfic
ie del camino en la pantalla y la superficie actual
de camino
Puede haber un margen de error entre la superficie del camino q ue aparece en la pantalla y
la superficie real del camino. Un margen de error en la distancia percibida puede resultar en
un accidente, por lo tanto tenga en cuenta las siguientes condi ciones que pueden producir
fácilmente errores en la distancia percibida.

El vehículo se inclina debido al peso de los pasajeros y la car ga.
Si el vehículo está inclinado, las obstrucciones tomadas por la cámara pueden aparecer más
lejos o más cerca que la dista ncia real desde el vehículo.
Cámara delantera
Obstáculo
Margen de error
Cámara lateral
Obstáculo
Margen de error
Al conducir
i-ACTIVSENSE
4-251
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

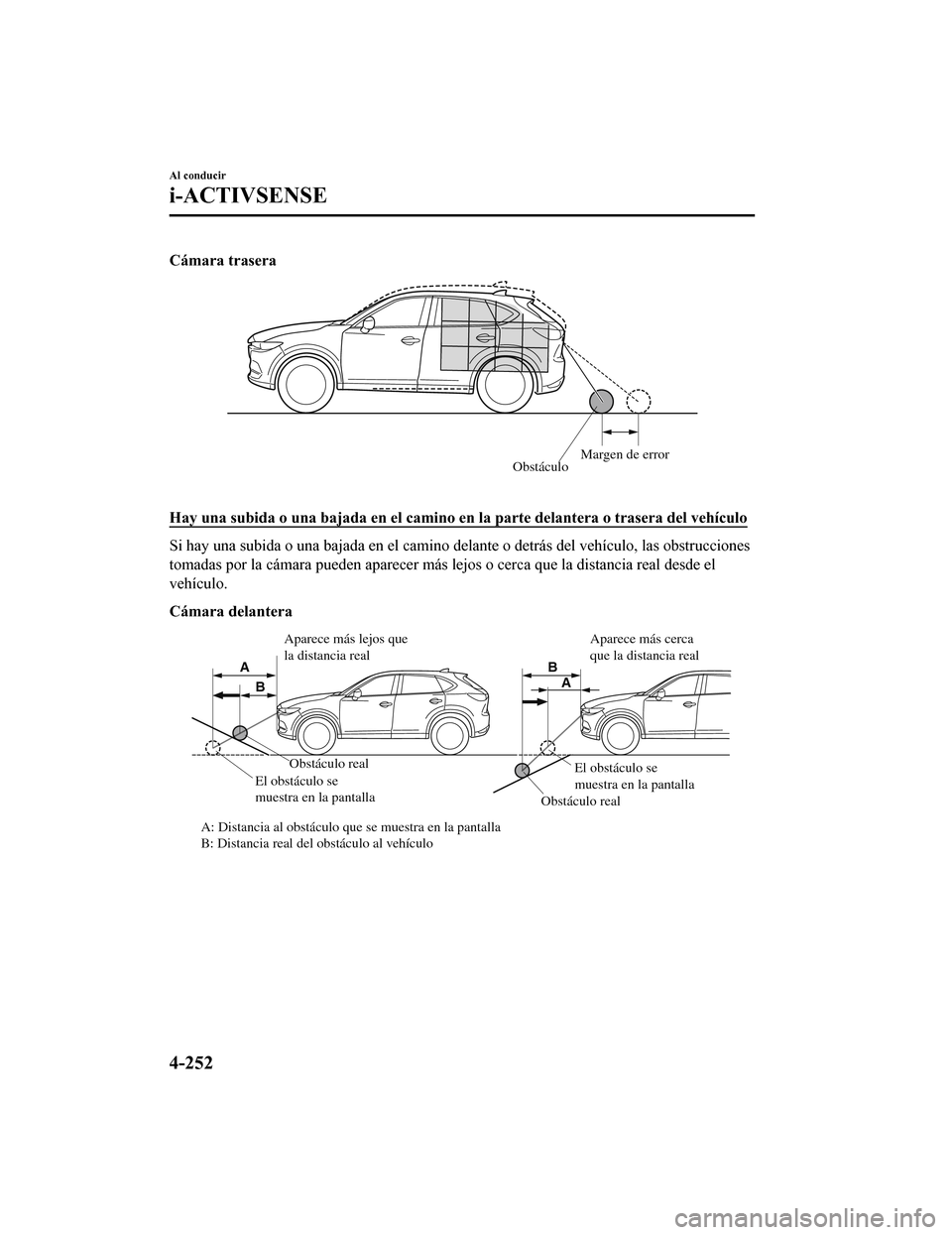

Cámara trasera
ObstáculoMargen de error

Hay una subida o una bajada en el camino en la parte delantera
o trasera del vehículo
Si hay una subida o una bajada en el camino delante o detrás del vehículo, las obstrucciones
tomadas por la cámara pueden aparecer más lejos o cerca que la distancia real desde el
vehículo.
Cámara delantera
Obstáculo real
Obstáculo real
A: Distancia al obstáculo que se muestra en la pantalla
B: Distancia real del obstáculo al vehículo El obstáculo se
muestra en la pantalla
El obstáculo se
muestra en la pantalla
Aparece más lejos que
la distancia real
Aparece más cerca
que la distancia real
A
A
B B
Al conducir
i-ACTIVSENSE
4-252
CX-5_8GJ3-SP-18B_Edition1
2018-1-18 22:08:37

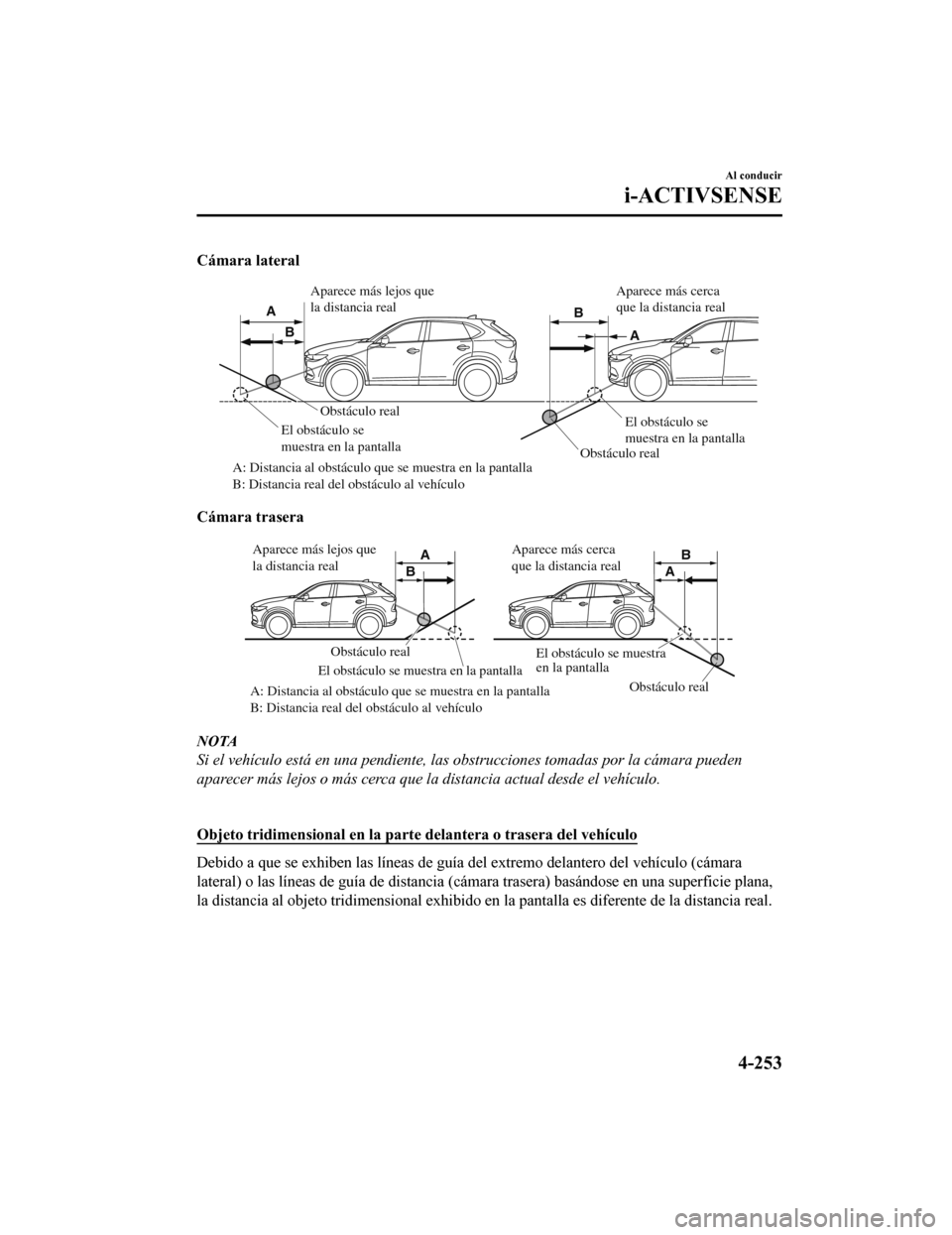

Cámara lateral
Obstáculo realObstáculo real
A: Distancia al obstáculo que se muestra en la pantalla
B: Distancia real del obstáculo al vehículo El obstáculo se
muestra en la pantalla
El obstáculo se
muestra en la pantalla
Aparece más lejos que
la distancia real
Aparece más cerca
que la distancia real
A
A
B B
Cámara trasera
Obstáculo real
Obstáculo real
A: Distancia al obstáculo que se muestra en la pantalla
B: Distancia real del obstáculo al vehículo El obstáculo se muestra en la pantalla
El obstáculo se muestra
en la pantalla
Aparece más lejos que
la distancia real
Aparece más cerca
que la distancia real
A
A
B B
NOTA
Si el vehículo está en una pendiente, las obstrucciones tomadas por la cámara pueden
aparecer más lejos o más cerca que la distancia actual desde el vehículo.

Objeto tridimensional en la part
e delantera o trasera del vehículo
Debido a que se exhiben las líneas de guía del extremo delanter o del vehículo (cámara
lateral) o las líneas de guía de distancia (cámara trasera) basándose en una superficie plana,
la distancia al objeto tridimensional exhibido en la pantalla e s diferente de la distancia real.
Al conducir
i-ACTIVSENSE
4-253
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Cámara lateral
(Condición real)
(Exhibición de la pantalla)
Cámara trasera
(Condición real)
Distancia medida mediante sensores en la pantalla A > B > C Distancia real B > C = AA
A
B
B
C
C (Exhibición de la pantalla)
▼
Indicación de prob
lema de sistema
Indicación de exhibición central CausaMedidas a tomar
Se exhibe "Sin recepción de señal de
imagen" La unidad de control podría estar daña-
da.
Haga inspeccionar su vehículo
en un técnico autorizado Maz-
da.
Pantalla negra y en blanco La cámara podría estar dañada.
Al conducir
i-ACTIVSENSE
4-254
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Cámara de detección delantera (FSC)*
Su vehículo está equipado con una cámara sensora hacia adelante (FSC). La cámara sensora
hacia adelante (FSC) está ubicada cerca del espejo retrovisor y es usada por los siguientes
sistemas.
•Sistema de control de luces de carretera (HBC)
•Faros LED adaptativos (ALH)
•Alerta de atención de conductor (DAA)
•Sistema de asistencia de mantenimiento en carril (LAS) y sistem a de advertencia de
abandono de carril (LDWS)
•Sistema de reconocimiento de señales de tránsito (TSR)
•Soporte de freno de ciudad inteligente avanzado (Advanced SCBS)
•Sistema de ayuda inteligente para el frenado en la ciudad [Avan ce] (SCBS F)
•Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
•Sistema de ayuda inteligente para el frenado (SBS)
Cámara de detección delantera (FSC)
La cámara sensora hacia adelante (FSC) determina las condiciones adelante del vehículo al
viajar durante la noche y detecta los carriles de tránsito. La distancia en la que la cámara
sensora hacia adelante (FSC) puede detectar objetos varía depen diendo de las condiciones
de alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del vehículo, el sistema no podrá detectar los vehículos
delante suyo. Esto resultará en que el sistema no funcionará normalmente o funcione por
error, lo cual puede producir un accidente grave.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-255
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

PRECAUCIÓN
No aplique accesorios, adhesivos o películas en el parabrisas cerca de la cámara sensora
hacia adelante (FSC).
Si el área situada delante de l objetivo de la cámara de detección delantera (FSC) está
obstruida, el sistema no funcionará correctamente. Por consiguiente, cada sistema podría
no funcionar normalmente lo que podría provocar un accidente inesperado.
 No desarmar o modificar la cáma ra de detección delantera (FSC).
Desarmar o modificar la cámara de detección delantera (FSC) provocará un
funcionamiento incorrecto o un error de funcionamiento. Por consiguiente, cada sistema
podría no funcionar normalmente lo que po dría provocar un accidente inesperado.
 Ponga atención con los siguientes cuidados pa ra asegurarse el funcionamiento correcto de
la cámara sensora hacia adelante (FSC).
 Tenga cuidado de no rayar el objetivo de la cámara sensora hacia adelante (FSC) ni
permitir que se ensucie.
 No desmonte la cubierta de la cá mara sensora hacia adelante (FSC).
 No coloque objetos que reflejen luz en el panel de instrumentos.
 Mantenga siempre limpio el vidrio del para brisas alrededor de la cámara limpiando el
polvo o el empañamiento. Use el desempañador de parabrisas para eliminar el
empañamiento del parabrisas.
 Consulte a un técnico experto, le recome ndamos un técnico autorizado Mazda para
limpiar el interior del parabrisas alrededor de la cámara sensora hacia adelante (FSC).
 Consulte a un técnico experto, le recomend amos un técnico autorizado Mazda antes de
realizar reparaciones alrededor de la cámara sensora hacia adelante (FSC).
 La cámara sensora hacia adelante (FSC) está instalada en el parabrisas. Consulte a un
técnico experto, le recomendamos un técnic o autorizado Mazda para cambiar y reparar
el parabrisas.
 Cuando limpie el parabrisas, no permita que limpiadores de cristales o líquidos de
limpieza similares hagan contacto con el ob jetivo de la cámara sensora hacia adelante
(FSC). Además, no toque el objetivo de la cámara sensora hacia adelante (FSC).
 Al realizar reparaciones alrededor del espejo retrovisor, consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda.
 Consulte a un técnico experto, le recomend amos un técnico autorizado Mazda respecto
a la limpieza del objetivo de la cámara.
 No golpee o aplique demasiada fuerza a la cámara sensora hacia adelante (FSC) o el
área alrededor de ella. Si se golpea fuerte la cámara de detección delantera (FSC) o si hay
rajaduras o daños causados por piedras que vuelan o suciedad a su alrededor, deje de
usar los siguientes sistemas y consulte a un técnico experto, le recomendamos un técnico
autorizado Mazda.
 Sistema de control de luces de carretera (HBC)
Al conducir
i-ACTIVSENSE
4-256
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

Faros LED adaptativos (ALH)
 Alerta de atención de conductor (DAA)
 Sistema de asistencia de mantenimiento en carril (LAS) y sistema de advertencia de
abandono de carril (LDWS)
 Sistema de reconocimiento de señales de tránsito (TSR)
 Soporte de freno de ciudad inte ligente avanzado (Advanced SCBS)
 Sistema de ayuda inteligente para el f renado en la ciudad [Avance] (SCBS F)
 Control de crucero de radar de Mazda y de la función Stop & Go (MRCC con función
Stop & Go)
 Sistema de ayuda inteligente para el frenado (SBS)
 La dirección en que se apunta la cámara se nsora hacia adelante (FSC) ha sido ajustada
con precisión. No cambie la posición de in stalación de la cámara sensora hacia adelante
(FSC) ni la desmonte. De lo contrario, po dría resultar en daños o malfuncionamientos.
 Use siempre neumáticos para todas las ruedas que sean del tamaño especificado, y el
mismo fabricante, marca y diseño. Además, no use neumáticos con patrones de desgaste
diferentes en el mismo vehículo ya que el sistema podría no funcionar normalmente.
 La cámara de detección delantera (FSC) incluye una función para detectar un parabrisas
sucio e informar al conductor; sin embargo, dependiendo de las condiciones, podría no
detectar bolsas de compras, hielo o nieve en el parabrisas. En esos casos, el sistema no
podría determinar precisamente un vehículo delante de Ud. y podría no funcionar
normalmente. Conduzca siempre cuidadosamente y preste atención al camino por
delante.
NOTA
•En los siguientes casos, la cámara de detección delantera (FSC) no podrá detectar
objetos correctamente, y cada sistema será incapaz de funcionar normalmente.
•La altura del vehículo delante del suyo es baja.
•Conduce su vehículo a la misma velocidad que el vehículo delante del suyo.
•Los faros no están encendido durante la noche o cuando conduce por un túnel.
•En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente.
•Bajo condiciones de mal tiempo como lluvia, niebla y nieve.
•Se usa el lavador o no se usan los limpiaparabrisas cuando está lloviendo.
•Hielo, niebla, nieve, helada, lluvia, suci edad o materias extrañas como una bolsa de
plástico pegada al parabrisas.
•Camiones con plataformas de carga bajas y vehículos con perfiles extremadamente
bajos o altos.
•Al conducir próximo a paredes sin un patrón (incluyendo cercas y paredes con rayas
longitudinales).
•Las luces traseras del vehículo situado delante del suyo están apagadas.
Al conducir
i-ACTIVSENSE
4-257
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

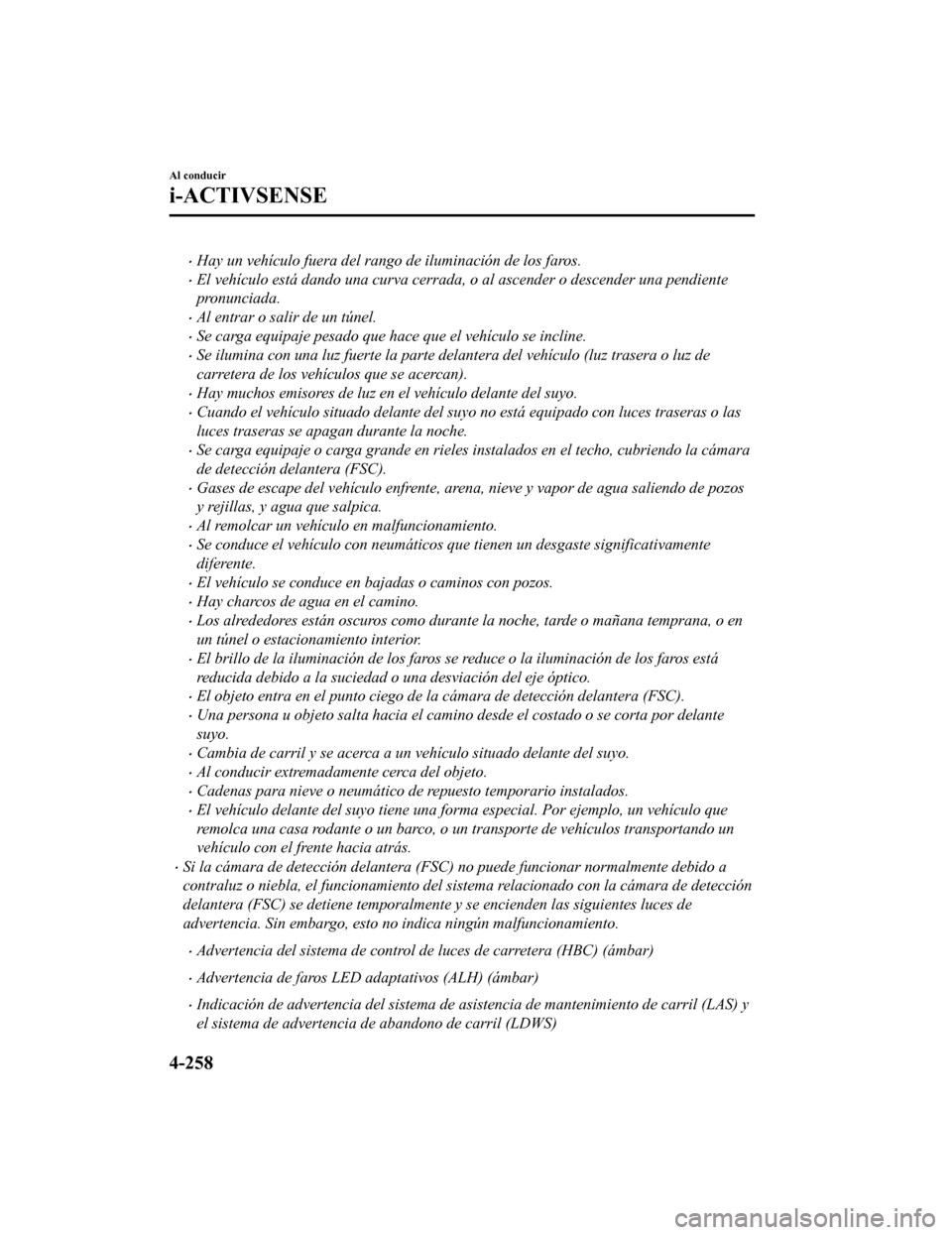

•Hay un vehículo fuera del rango de iluminación de los faros.
•El vehículo está dando una curva cerrada, o al ascender o descender una pendiente
pronunciada.
•Al entrar o salir de un túnel.
•Se carga equipaje pesado que hace que el vehículo se incline.
•Se ilumina con una luz fuerte la parte delantera del vehículo (luz trasera o luz de
carretera de los vehículos que se acercan).
•Hay muchos emisores de luz en el vehículo delante del suyo.
•Cuando el vehículo situado delante del suyo no está equipado con luces traseras o las
luces traseras se apagan durante la noche.
•Se carga equipaje o carga grande en rieles instalados en el techo, cubriendo la cámara
de detección delantera (FSC).
•Gases de escape del vehículo enfrente, arena, nieve y vapor de agua saliendo de pozos
y rejillas, y agua que salpica.
•Al remolcar un vehículo en malfuncionamiento.
•Se conduce el vehículo con neumáticos que tienen un desgaste significativamente
diferente.
•El vehículo se conduce en bajadas o caminos con pozos.
•Hay charcos de agua en el camino.
•Los alrededores están oscuros como durante la noche, tarde o mañana temprana, o en
un túnel o estacionamiento interior.
•El brillo de la iluminación de los faros se reduce o la iluminación de los faros está
reducida debido a la suciedad o una desviación del eje óptico.
•El objeto entra en el punto ciego de la cámara de detección delantera (FSC).
•Una persona u objeto salta hacia el camino desde el costado o se corta por delante
suyo.
•Cambia de carril y se acerca a un vehículo situado delante del suyo.
•Al conducir extremadamente cerca del objeto.
•Cadenas para nieve o neumático de repuesto temporario instalados.
•El vehículo delante del suyo tiene una fo rma especial. Por ejemplo, un vehículo que
remolca una casa rodante o un barco, o un transporte de vehículos transportando un
vehículo con el frente hacia atrás.
•Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido a
contraluz o niebla, el funciona miento del sistema relacionado con la cámara de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes luces de
advertencia. Sin embargo, esto no indica ningún malfuncionamiento.
•Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
Al conducir
i-ACTIVSENSE
4-258
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

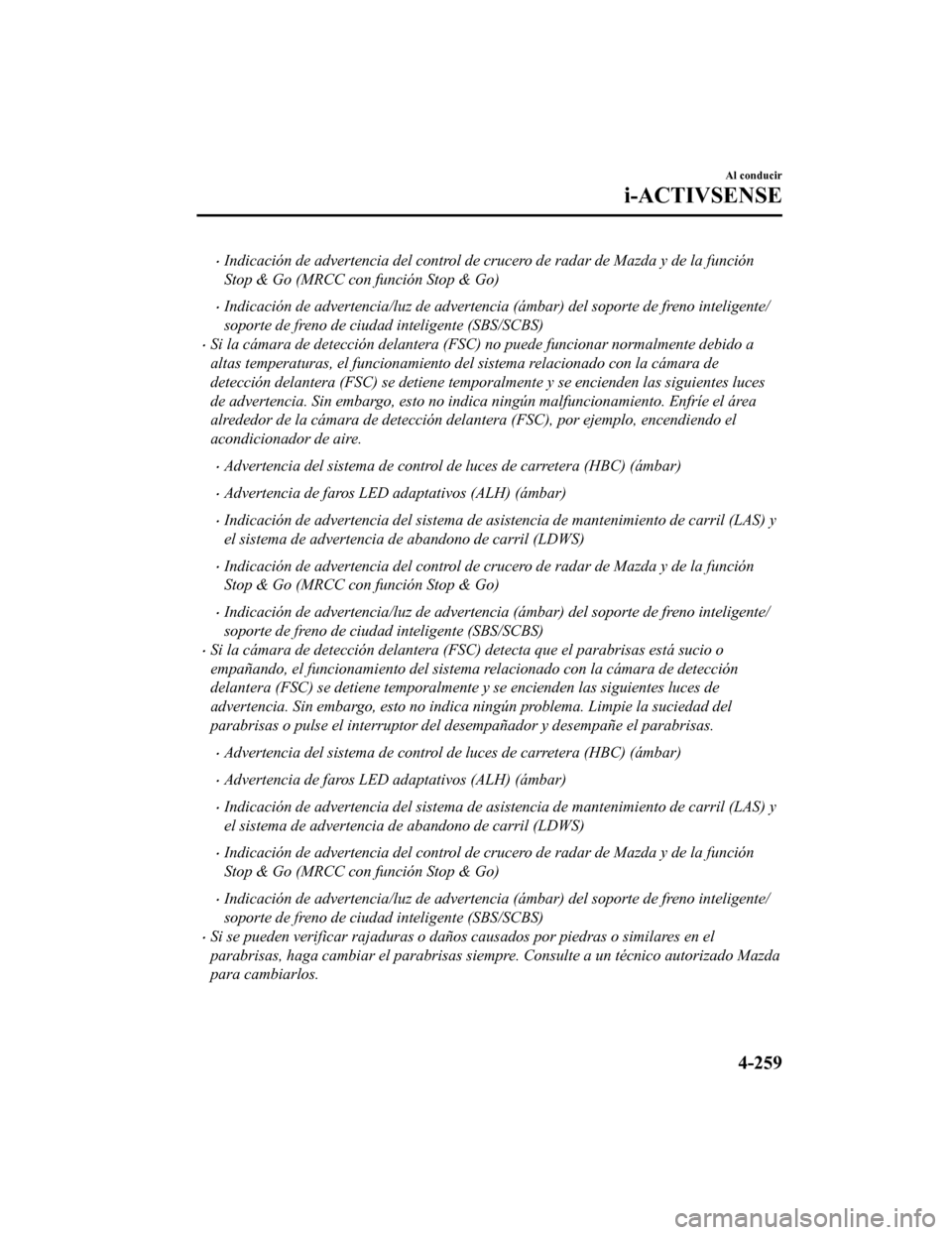

•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si la cámara de detección delantera (FSC) no puede funcionar normalmente debido a
altas temperaturas, el funcionamiento del sistema relacionado con la cámara de
detección delantera (FSC) se detiene temporalmente y se encienden las siguientes luces
de advertencia. Sin embargo, esto no indi ca ningún malfuncionamiento. Enfríe el área
alrededor de la cámara de detección delantera (FSC), por ejemplo, encendiendo el
acondicionador de aire.
•Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si la cámara de detección delantera (FSC ) detecta que el parabrisas está sucio o
empañando, el funcionamiento del sistema relacionado con la cámara de detección
delantera (FSC) se detiene temporalmente y se encienden las siguientes luces de
advertencia. Sin embargo, esto no indica ningún problema. Limpie la suciedad del
parabrisas o pulse el interruptor del desempañador y desempañe el parabrisas.
•Advertencia del sistema de control de luces de carretera (HBC) (ámbar)
•Advertencia de faros LED adaptativos (ALH) (ámbar)
•Indicación de advertencia del sistema de asistencia de mantenimiento de carril (LAS) y
el sistema de advertencia de abandono de carril (LDWS)
•Indicación de advertencia del control de crucero de radar de Mazda y de la función
Stop & Go (MRCC con función Stop & Go)
•Indicación de advertencia/luz de advertencia (ámbar) del soporte de freno inteligente/
soporte de freno de ciudad inteligente (SBS/SCBS)
•Si se pueden verificar rajaduras o daños causados por piedras o similares en el
parabrisas, haga cambiar el parabrisas siempre. Consulte a un técnico autorizado Mazda
para cambiarlos.
Al conducir
i-ACTIVSENSE
4-259
CX-5_8GJ3-SP-18B_Edition1 2018-1-18 22:08:37

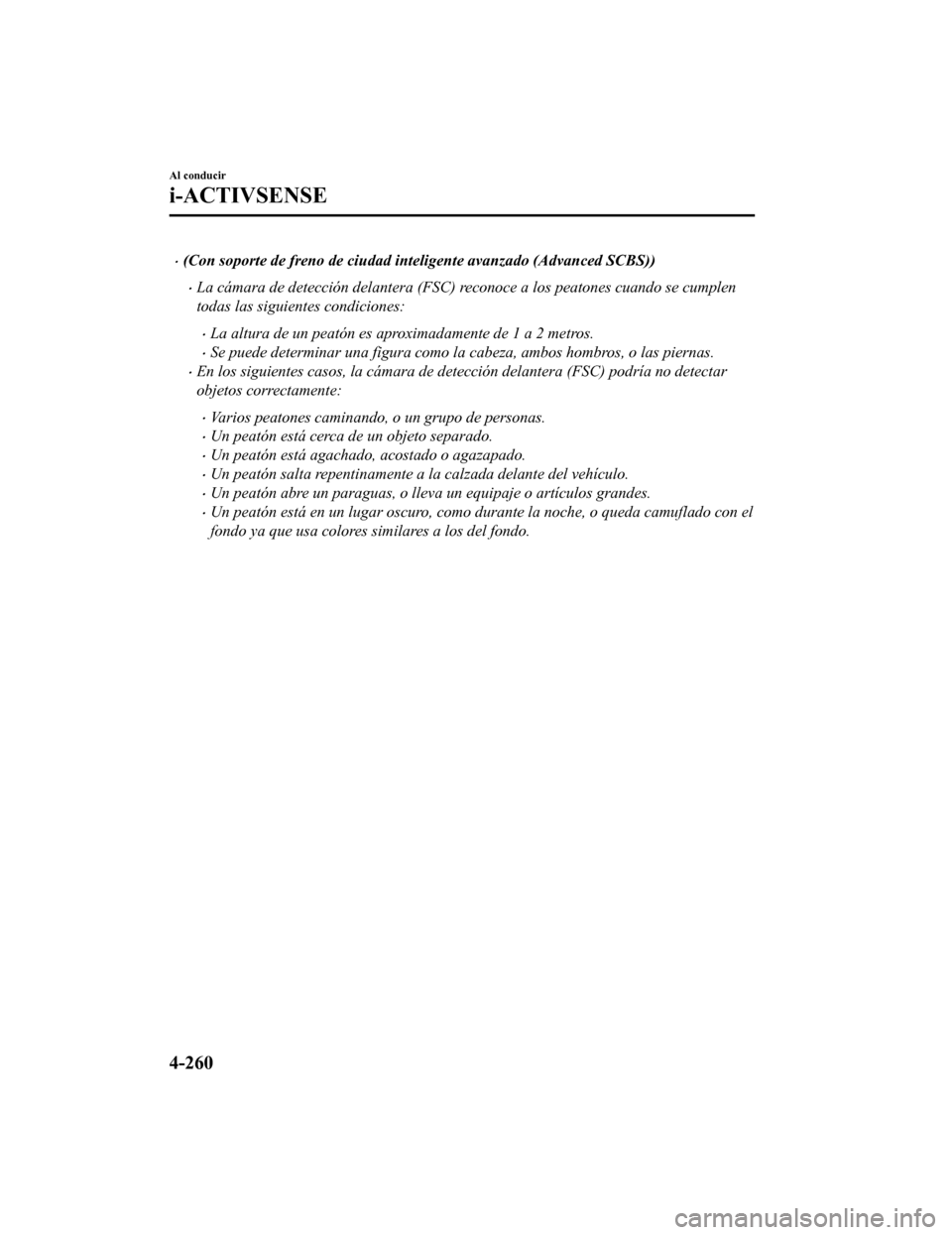

•(Con soporte de freno de ciudad inteligente avanzado (Advanced SCBS))
•La cámara de detección delantera (FSC) reconoce a los peatones cuando se cumplen
todas las siguientes condiciones:
•La altura de un peatón es aproximadamente de 1 a 2 metros.
•Se puede determinar una figura como la cabeza, ambos hombros, o las piernas.
•En los siguientes casos, la cámara de detección delantera (FSC) podría no detectar
objetos correctamente:
•Varios peatones caminando, o un grupo de personas.
•Un peatón está cerca de un objeto separado.
•Un peatón está agachado, acostado o agazapado.
•Un peatón salta repentinamente a la calzada delante del vehículo.
•Un peatón abre un paraguas, o lleva un equipaje o artículos grandes.
•Un peatón está en un lugar oscuro, como durante la noche, o queda camuflado con el
fondo ya que usa colores similares a los del fondo.
Al conducir
i-ACTIVSENSE
4-260
CX-5_8GJ3-SP-18B_Edition12018-1-18 22:08:37
