MAZDA MODEL MX-5 2017 Manual do proprietário (in Portuguese)

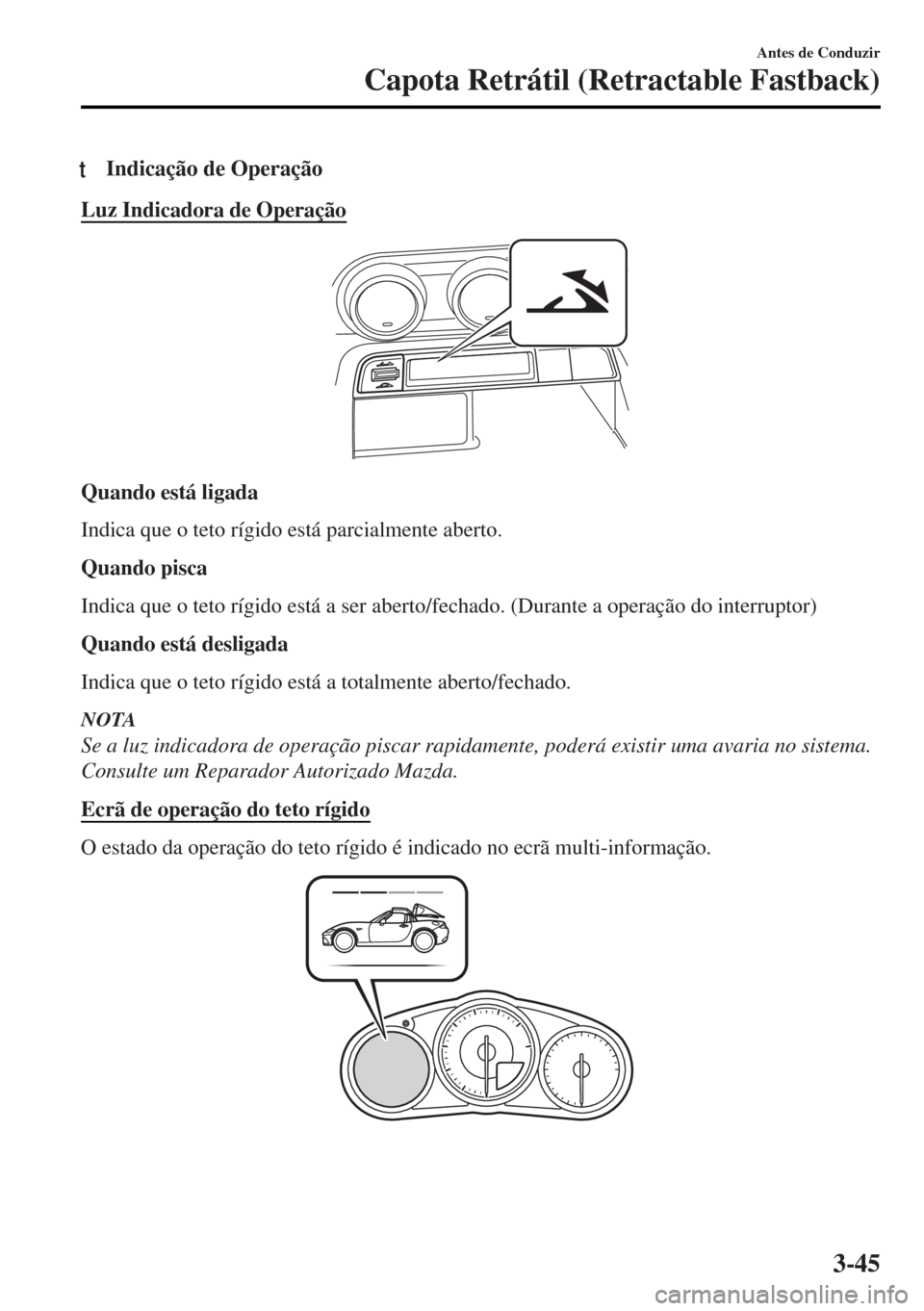

tIndicação de Operação
Luz Indicadora de Operação
Quando está ligada
Indica que o teto rígido está parcialmente aberto.
Quando pisca
Indica que o teto rígido está a ser aberto/fechado. (Durante a operação do interruptor)
Quando está desligada
Indica que o teto rígido está a totalmente aberto/fechado.
NOTA
Se a luz indicadora de operação piscar rapidamente, poderá existir uma avaria no sistema.
Consulte um Reparador Autorizado Mazda.
Ecrã de operação do teto rígido
O estado da operação do teto rígido é indicado no ecrã multi-informação.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-45

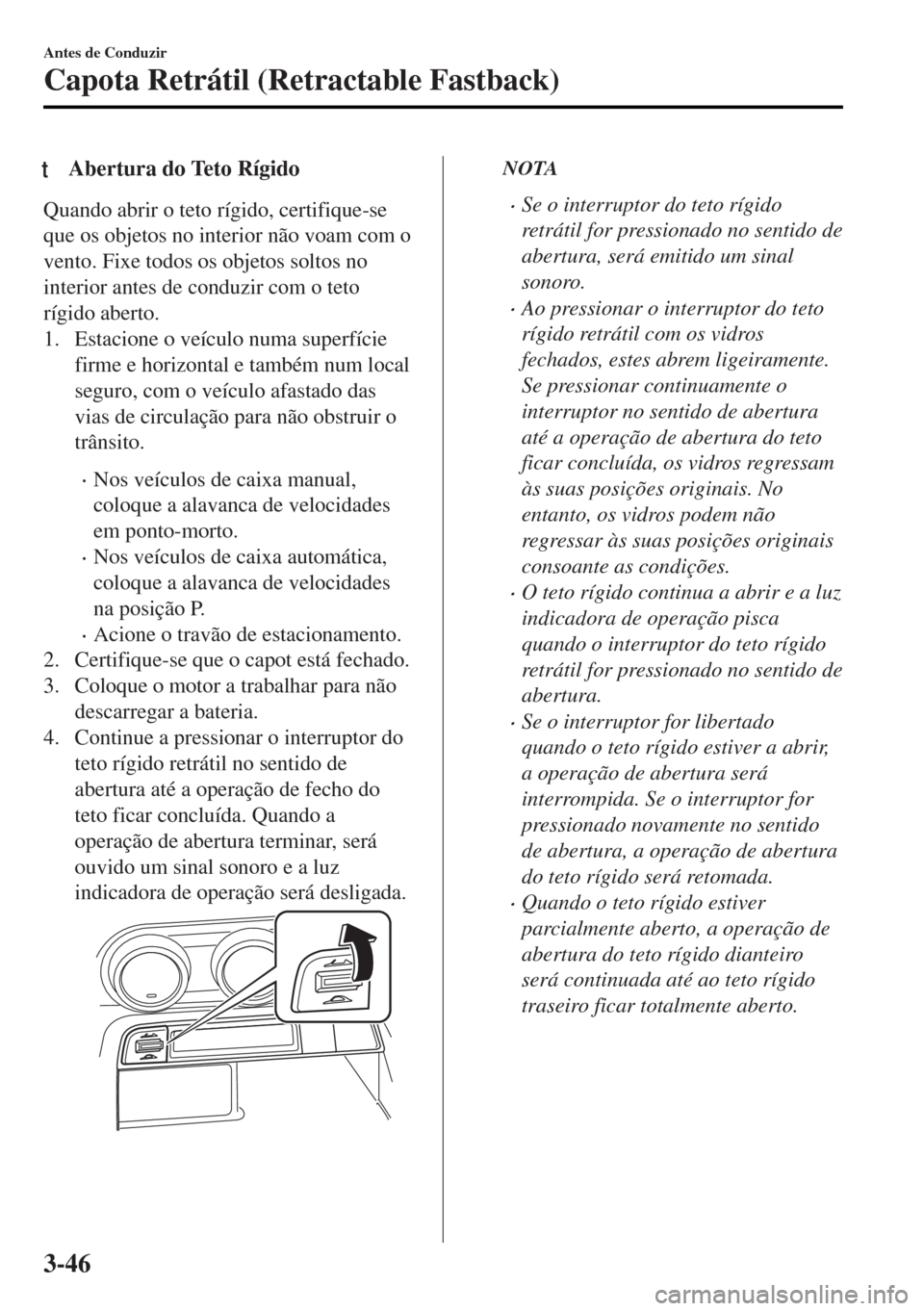

tAbertura do Teto Rígido
Quando abrir o teto rígido, certifique-se
que os objetos no interior não voam com o
vento. Fixe todos os objetos soltos no
interior antes de conduzir com o teto
rígido aberto.
1. Estacione o veículo numa superfície
firme e horizontal e também num local
seguro, com o veículo afastado das
vias de circulação para não obstruir o
trânsito.
•Nos veículos de caixa manual,
coloque a alavanca de velocidades
em ponto-morto.
•Nos veículos de caixa automática,
coloque a alavanca de velocidades
na posição P.
•Acione o travão de estacionamento.
2. Certifique-se que o capot está fechado.
3. Coloque o motor a trabalhar para não
descarregar a bateria.
4. Continue a pressionar o interruptor do
teto rígido retrátil no sentido de
abertura até a operação de fecho do
teto ficar concluída. Quando a
operação de abertura terminar, será
ouvido um sinal sonoro e a luz
indicadora de operação será desligada.
NOTA
•Se o interruptor do teto rígido
retrátil for pressionado no sentido de
abertura, será emitido um sinal
sonoro.
•Ao pressionar o interruptor do teto
rígido retrátil com os vidros
fechados, estes abrem ligeiramente.
Se pressionar continuamente o
interruptor no sentido de abertura
até a operação de abertura do teto
ficar concluída, os vidros regressam
às suas posições originais. No
entanto, os vidros podem não
regressar às suas posições originais
consoante as condições.
•O teto rígido continua a abrir e a luz
indicadora de operação pisca
quando o interruptor do teto rígido
retrátil for pressionado no sentido de
abertura.
•Se o interruptor for libertado
quando o teto rígido estiver a abrir,
a operação de abertura será
interrompida. Se o interruptor for
pressionado novamente no sentido
de abertura, a operação de abertura
do teto rígido será retomada.
•Quando o teto rígido estiver
parcialmente aberto, a operação de
abertura do teto rígido dianteiro
será continuada até ao teto rígido
traseiro ficar totalmente aberto.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-46

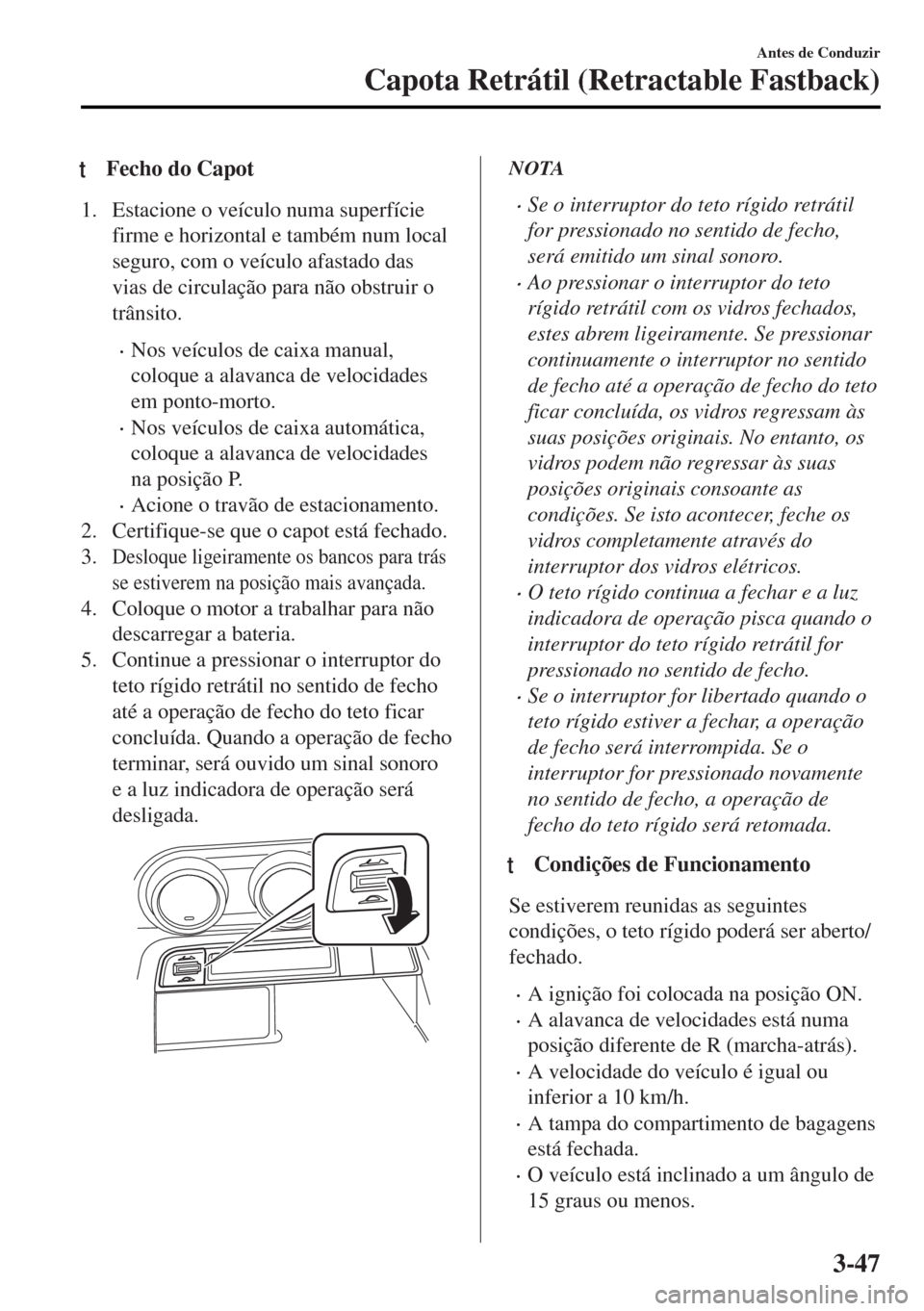

tFecho do Capot
1. Estacione o veículo numa superfície
firme e horizontal e também num local
seguro, com o veículo afastado das
vias de circulação para não obstruir o
trânsito.
•Nos veículos de caixa manual,
coloque a alavanca de velocidades
em ponto-morto.
•Nos veículos de caixa automática,
coloque a alavanca de velocidades
na posição P.
•Acione o travão de estacionamento.
2. Certifique-se que o capot está fechado.
3.
Desloque ligeiramente os bancos para trás
se estiverem na posição mais avançada.
4. Coloque o motor a trabalhar para não
descarregar a bateria.
5. Continue a pressionar o interruptor do
teto rígido retrátil no sentido de fecho
até a operação de fecho do teto ficar
concluída. Quando a operação de fecho
terminar, será ouvido um sinal sonoro
e a luz indicadora de operação será
desligada.
NOTA
•Se o interruptor do teto rígido retrátil
for pressionado no sentido de fecho,
será emitido um sinal sonoro.
•Ao pressionar o interruptor do teto
rígido retrátil com os vidros fechados,
estes abrem ligeiramente. Se pressionar
continuamente o interruptor no sentido
de fecho até a operação de fecho do teto
ficar concluída, os vidros regressam às
suas posições originais. No entanto, os
vidros podem não regressar às suas
posições originais consoante as
condições. Se isto acontecer, feche os
vidros completamente através do
interruptor dos vidros elétricos.
•O teto rígido continua a fechar e a luz
indicadora de operação pisca quando o
interruptor do teto rígido retrátil for
pressionado no sentido de fecho.
•Se o interruptor for libertado quando o
teto rígido estiver a fechar, a operação
de fecho será interrompida. Se o
interruptor for pressionado novamente
no sentido de fecho, a operação de
fecho do teto rígido será retomada.
ttCondições de Funcionamento
Se estiverem reunidas as seguintes
condições, o teto rígido poderá ser aberto/
fechado.
•A ignição foi colocada na posição ON.
•A alavanca de velocidades está numa
posição diferente de R (marcha-atrás).
•A velocidade do veículo é igual ou
inferior a 10 km/h.
•A tampa do compartimento de bagagens
está fechada.
•O veículo está inclinado a um ângulo de
15 graus ou menos.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-47

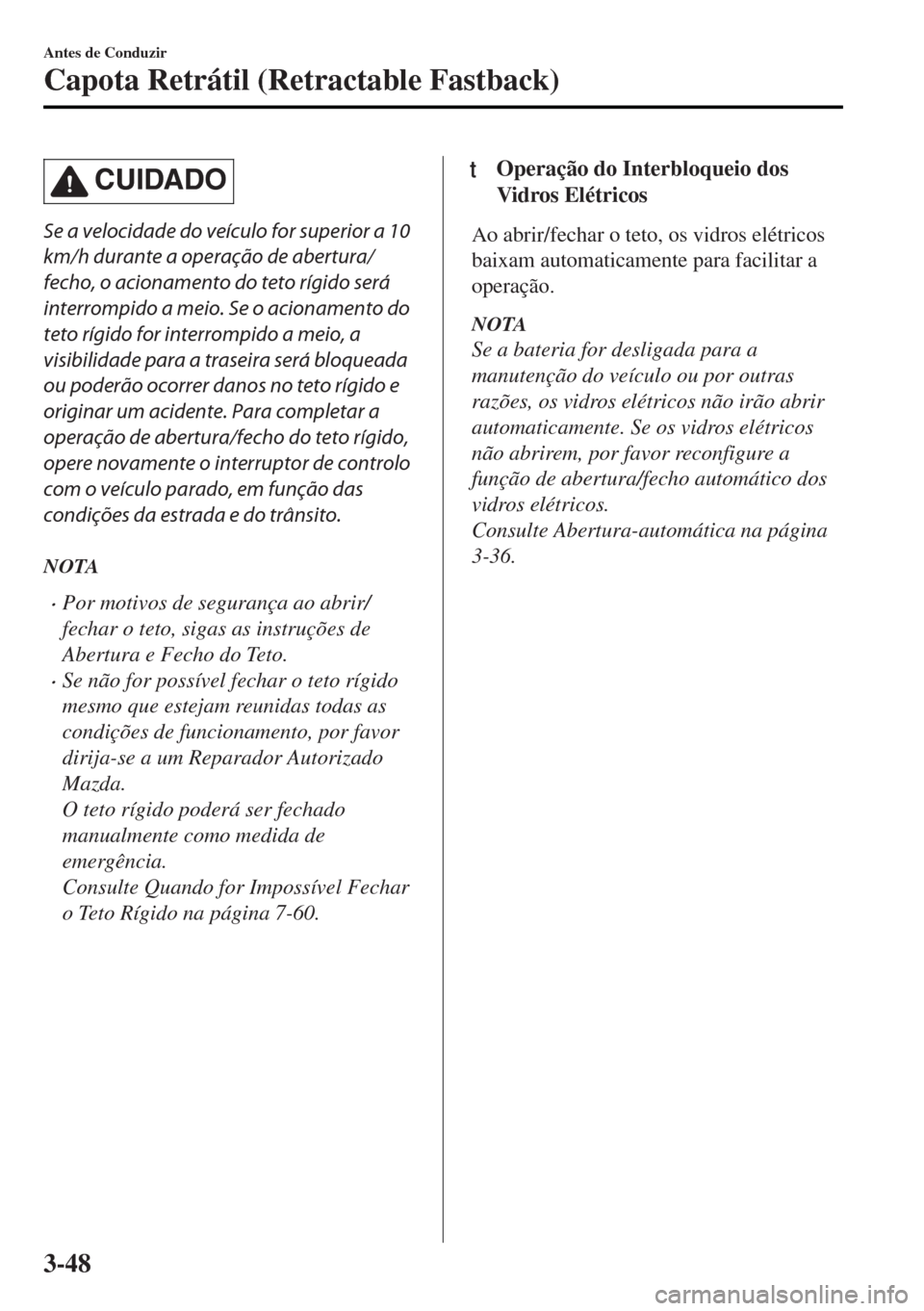

CUIDADO
Se a velocidade do veículo for superior a 10
km/h durante a operação de abertura/
fecho, o acionamento do teto rígido será
interrompido a meio. Se o acionamento do
teto rígido for interrompido a meio, a
visibilidade para a traseira será bloqueada
ou poderão ocorrer danos no teto rígido e
originar um acidente. Para completar a
operação de abertura/fecho do teto rígido,
opere novamente o interruptor de controlo
com o veículo parado, em função das
condições da estrada e do trânsito.
NOTA
•Por motivos de segurança ao abrir/
fechar o teto, sigas as instruções de
Abertura e Fecho do Teto.
•Se não for possível fechar o teto rígido
mesmo que estejam reunidas todas as
condições de funcionamento, por favor
dirija-se a um Reparador Autorizado
Mazda.
O teto rígido poderá ser fechado
manualmente como medida de
emergência.
Consulte Quando for Impossível Fechar
o Teto Rígido na página 7-60.
tOperação do Interbloqueio dos
Vidros Elétricos
Ao abrir/fechar o teto, os vidros elétricos
baixam automaticamente para facilitar a
operação.
NOTA
Se a bateria for desligada para a
manutenção do veículo ou por outras
razões, os vidros elétricos não irão abrir
automaticamente. Se os vidros elétricos
não abrirem, por favor reconfigure a
função de abertura/fecho automático dos
vidros elétricos.
Consulte Abertura-automática na página
3-36.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-48

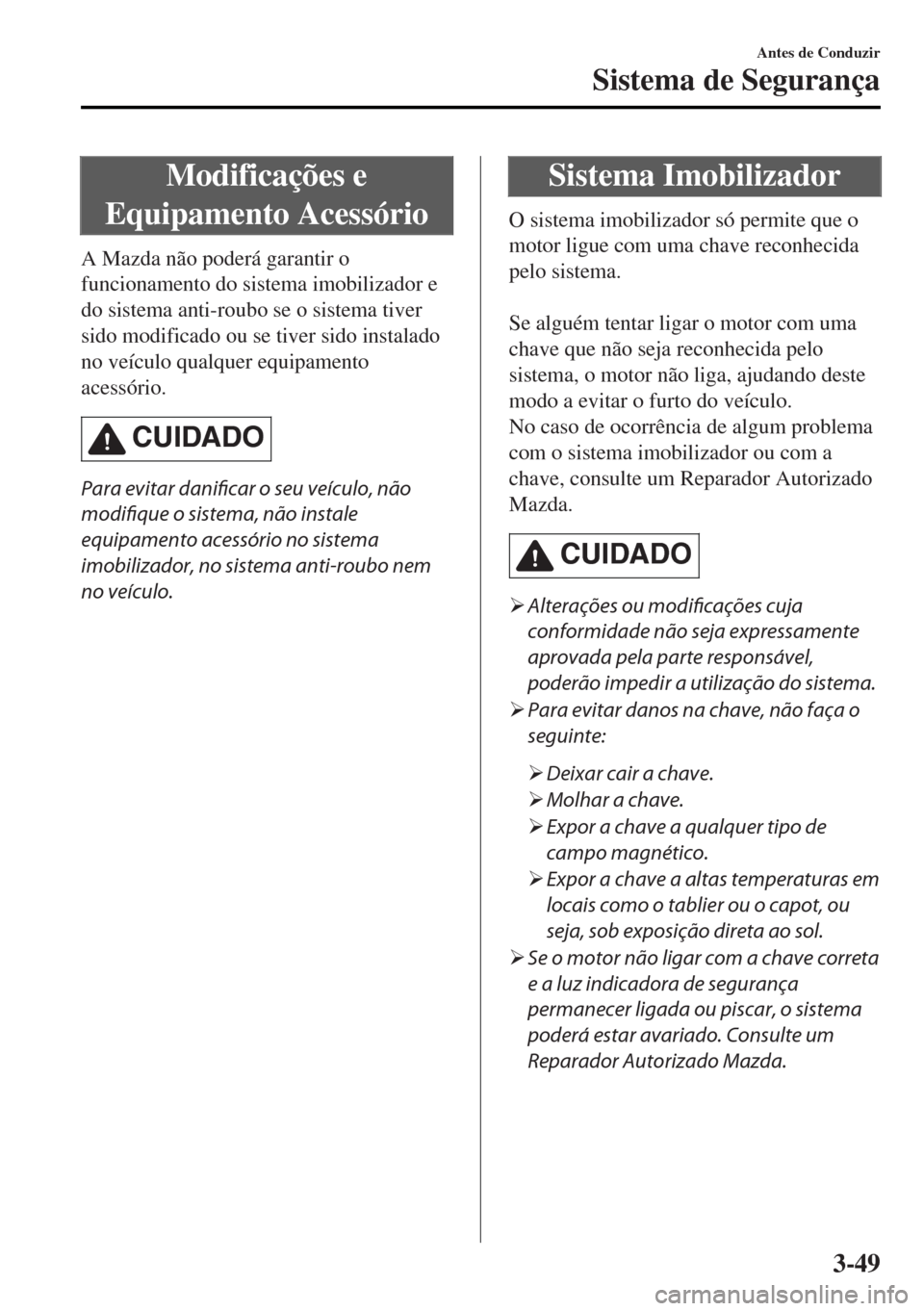

Modificações e
Equipamento Acessório
A Mazda não poderá garantir o
funcionamento do sistema imobilizador e
do sistema anti-roubo se o sistema tiver
sido modificado ou se tiver sido instalado
no veículo qualquer equipamento
acessório.
CUIDADO
Para evitar danificar o seu veículo, não
modifique o sistema, não instale
equipamento acessório no sistema
imobilizador, no sistema anti-roubo nem
no veículo.
Sistema Imobilizador
O sistema imobilizador só permite que o
motor ligue com uma chave reconhecida
pelo sistema.

Se alguém tentar ligar o motor com uma
chave que não seja reconhecida pelo
sistema, o motor não liga, ajudando deste
modo a evitar o furto do veículo.
No caso de ocorrência de algum problema
com o sistema imobilizador ou com a
chave, consulte um Reparador Autorizado
Mazda.
CUIDADO
¾Alterações ou
modificações cuja
conformidade não seja expressamente
aprovada pela parte responsável,
poderão impedir a utilização do sistema.
¾Para evitar danos na chave, não faça o
seguinte:
¾Deixar cair a chave.
¾Molhar a chave.
¾Expor a chave a qualquer tipo de
campo magnético.
¾Expor a chave a altas temperaturas em
locais como o tablier ou o capot, ou
seja, sob exposição direta ao sol.
¾Se o motor não ligar com a chave correta
e a luz indicadora de segurança
permanecer ligada ou piscar, o sistema
poderá estar avariado. Consulte um
Reparador Autorizado Mazda.
Antes de Conduzir
Sistema de Segurança
3-49

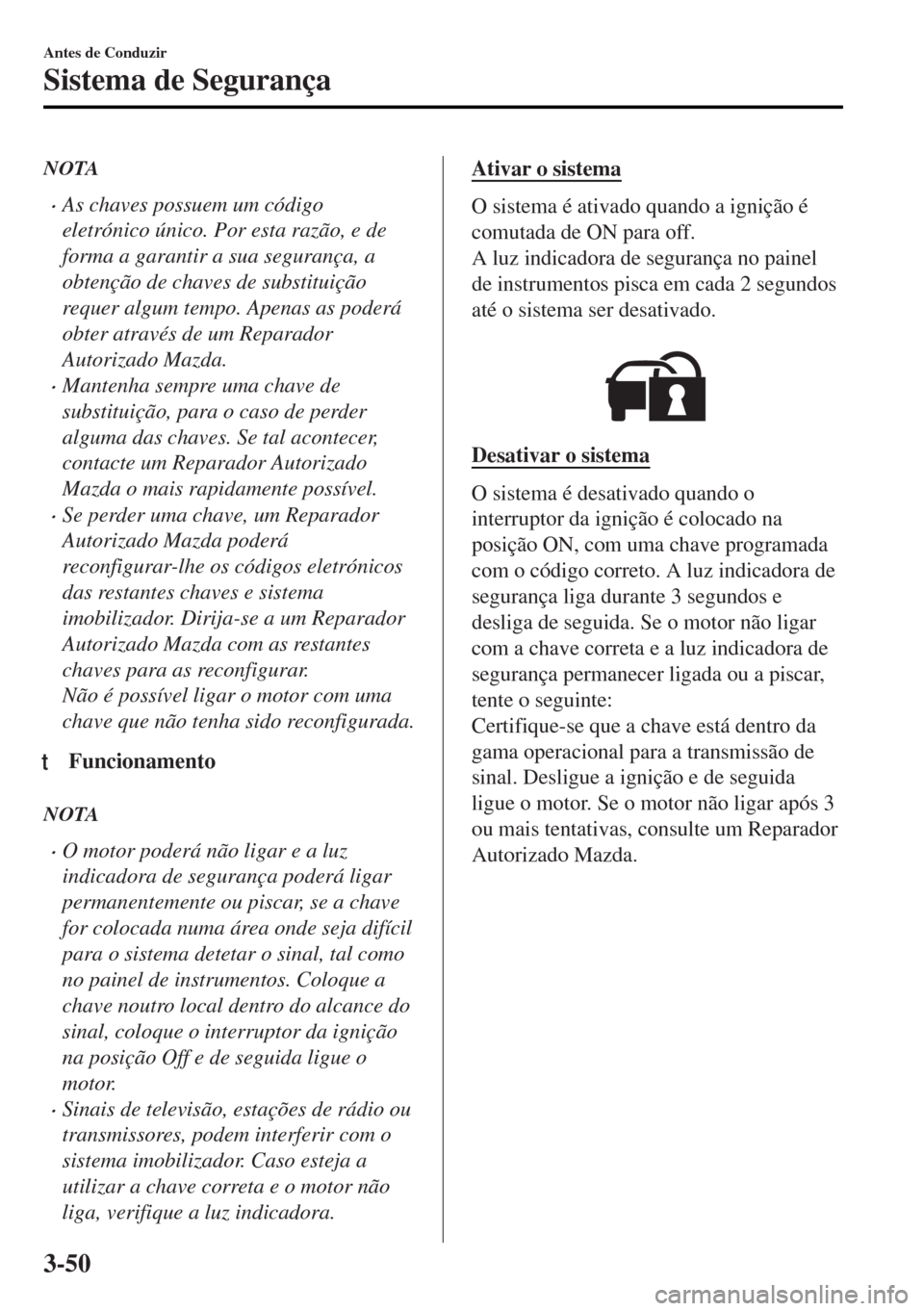

NOTA
•As chaves possuem um código
eletrónico único. Por esta razão, e de
forma a garantir a sua segurança, a
obtenção de chaves de substituição
requer algum tempo. Apenas as poderá
obter através de um Reparador
Autorizado Mazda.
•Mantenha sempre uma chave de
substituição, para o caso de perder
alguma das chaves. Se tal acontecer,
contacte um Reparador Autorizado
Mazda o mais rapidamente possível.
•Se perder uma chave, um Reparador
Autorizado Mazda poderá
reconfigurar-lhe os códigos eletrónicos
das restantes chaves e sistema
imobilizador. Dirija-se a um Reparador
Autorizado Mazda com as restantes
chaves para as reconfigurar.
Não é possível ligar o motor com uma
chave que não tenha sido reconfigurada.
tFuncionamento
NOTA
•O motor poderá não ligar e a luz
indicadora de segurança poderá ligar
permanentemente ou piscar, se a chave
for colocada numa área onde seja difícil
para o sistema detetar o sinal, tal como
no painel de instrumentos. Coloque a
chave noutro local dentro do alcance do
sinal, coloque o interruptor da ignição
na posição Off e de seguida ligue o
motor.
•Sinais de televisão, estações de rádio ou
transmissores, podem interferir com o
sistema imobilizador. Caso esteja a
utilizar a chave correta e o motor não
liga, verifique a luz indicadora.
Ativar o sistema
O sistema é ativado quando a ignição é
comutada de ON para off.
A luz indicadora de segurança no painel
de instrumentos pisca em cada 2 segundos
até o sistema ser desativado.

Desativar o sistema
O sistema é desativado quando o
interruptor da ignição é colocado na
posição ON, com uma chave programada
com o código correto. A luz indicadora de
segurança liga durante 3 segundos e
desliga de seguida. Se o motor não ligar
com a chave correta e a luz indicadora de
segurança permanecer ligada ou a piscar,
tente o seguinte:
Certifique-se que a chave está dentro da
gama operacional para a transmissão de
sinal. Desligue a ignição e de seguida
ligue o motor. Se o motor não ligar após 3
ou mais tentativas, consulte um Reparador
Autorizado Mazda.
Antes de Conduzir
Sistema de Segurança
3-50

NOTA
•Se a luz indicadora de segurança piscar
continuamente enquanto conduz, não
desligue o motor. Dirija-se a um
Reparador Autorizado Mazda e solicite
a sua verificação. Se desligar o motor
enquanto a luz estiver a piscar, não
poderá voltar a ligá-lo.
•Como os códigos eletrónicos são
reconfigurados aquando da reparação
do sistema imobilizador, as chaves são
necessárias. Dirija-se a um Reparador
Autorizado Mazda com todas as chaves
para as programar.
Sistema Anti-Roubo*
Se o sistema anti-roubo detetar uma
entrada inapropriada no veículo ou se o
sensor de intrusão detetar movimento no
veículo que possa resultar no seu furto
(com sensor de intrusão) ou nos conteúdos
do mesmo, o alarme alerta a zona
circundante soando a sirene e piscando as
luzes de emergência.

O sistema só funciona se for devidamente
armado. Portanto, quando deixar o
veículo, cumpra os procedimentos de
ativação corretamente.
Sensor de intrusão
*
O sensor de intrusão funciona através de
ondas de ultra-sons para detetar o
movimento no interior do veículo e para
alertar uma intrusão.

O sensor de intrusão deteta certos tipos de
movimentos no interior do veículo,
contudo, também poderá responder a
fenómenos exteriores tais como vibrações,
ruído, vento e correntes de ar.
CUIDADO
De modo a que um sensor de intrusão
funcione corretamente, tenha atenção ao
seguinte:
¾Não pendure roupa ou objetos num
encosto de cabeça.
¾Coloque as palas do sol nas suas
posições originais.
¾Não tape o sensor de intrusão nem
coloque objetos sobre o mesmo.
¾Não permita que o sensor de intrusão
fique sujo ou limpe-o com um fluído.
Antes de Conduzir
Sistema de Segurança
*Alguns modelos.3-51

¾Não bata nem cause um impacto no
sensor de intrusão nem na moldura do
sensor de intrusão.
¾Não monte bancos que não sejam
produtos genuínos Mazda.
¾
Para evitar obstruções ao sensor de intrusão,
não coloque objetos nem bagagem junto ao
sensor de intrusão que sejam superiores aos
encostos de cabeça.
Sensor de intrusão e moldura
do sensor de intrusão
ttFuncionamento
Condições de disparo da sirene/buzina
A sirene/buzina soa intermitentemente e as
luzes de emergência piscam durante 30
segundos quando o sistema é disparado
por qualquer um dos seguintes fatores:
•Destrancamento de uma porta com o
manípulo de trancamento interior da porta.
•Forçar a abertura da porta, do capot ou da
tampa do compartimento de bagagens.
•Abrir o capot através do manípulo de
libertação do capot.
•Comutar a ignição para a posição ON sem
utilizar o botão de arranque do motor.
•(Com sensor de intrusão)
O sensor de intrusão deteta um
movimento no interior do veículo.
O sistema será novamente disparado (até
10 vezes) se verificar uma das condições
acima descritas permanentemente.
•(Com sensor de intrusão)
Desligar o terminal da bateria (as luzes
de emergência não piscam).
O sistema será disparado cerca de 10 vezes.
NOTA
•A tampa do compartimento de bagagens não
abre enquanto o sistema anti-roubo estiver a
funcionar.
•Se a bateria descarregar quando o
sistema anti-roubo estiver armado, a
sirene/buzina será ativada e as luzes de
emergência piscam quando a bateria for
carregada ou substituída por uma nova.
tComo Armar o Sistema
1. Feche os vidros e a capota de lona
corretamente.
NOTA
(Com sensor de intrusão)
A função do sensor de intrusão pode
ser armada apenas quando capota de
lona está fechada.
Mesmo com um vidro aberto, o sistema
pode ser armado, contudo, os vidros
parcialmente abertos são uma atração
para os ladrões; adicionalmente, o
vento a passar pelo interior do veículo
pode disparar o alarme.
O sensor de intrusão também pode ser
desativado.
Consulte Desativação do Sensor de
Intrusão (Com Sensor de Intrusão) na
página 3-53.
Antes de Conduzir
Sistema de Segurança
3-52

2. Coloque a ignição na posição OFF.
3. Certifique-se que o capot, a capota de
lona, as portas e a tampa do
compartimento de bagagens estão
fechados.
4. Pressione o botão para trancar no
comando transmissor ou tranque a
porta do condutor a partir do exterior
com a chave auxiliar.
As luzes de emergência piscam uma
vez.
(Com a função chave avançada)
Pressione o interruptor de pedido.

A luz indicadora de segurança no
painel de instrumentos pisca duas
vezes por segundo durante 20
segundos.

5. Após 20 segundos, o sistema fica
totalmente ativado.
NOTA
•O sistema anti-roubo também pode
ser armado através da ativação da
função auto re-lock com todas as
portas, a tampa do compartimento
de bagagens e o capot fechados.
Consulte Comando Transmissor na
página 3-4.
•O sistema será desarmado se
ocorrer uma das seguintes
operações dentro de 20 segundos
após pressionar o botão para
trancar:
•Destrancamento de qualquer
porta.
•Abertura de qualquer porta.
•Abertura do Capot.
•Colocar o interruptor da ignição
na posição ON.
Para armar o sistema, efetue
novamente o procedimento de
ativação.
•Quando as portas são trancadas
através do botão para trancar no
comando transmissor ou através da
chave auxiliar enquanto o sistema
anti-roubo é armado, as luzes de
emergência piscam uma vez para
indicar que o sistema está armado.
tDesativação do Sensor de Intrusão
(Com Sensor de Intrusão)
Se o sistema anti-roubo tiver sido armado
com qualquer uma das seguintes
condições presente, desative o sensor de
intrusão para evitar o disparo
desnecessário do alarme.
•Quando deixar um objeto móvel,
passageiros ou animais de estimação no
interior do veículo.
•Quando deixar um objeto no interior do
veículo que possa rolar, tal como
quando o veículo é parado ou colocado
numa inclinação ou numa superfície
instável.
•Se estiverem pendurados pequenos
objetos/acessórios, ou outros itens que
se possam mover facilmente no interior
do veículo.
•Se estacionar numa área onde existam
fortes vibrações ou ruído.
•Quando utilizar uma estação de lavagem
automática de alta pressão de veículos.
•Se forem transmitidos choques e
vibrações ao veículo provenientes de
relâmpagos.
Antes de Conduzir
Sistema de Segurança
3-53

•Quando as portas são trancadas com um
vidro aberto.
•Quando um acessório de aquecimento
ou dispositivo que produza movimento
de ar e vibração é deixado a funcionar
enquanto o sistema anti-roubo está
armado.
NOTA
Se alguma porta ou a tampa do
compartimento de bagagens permanecer
fechada durante 30 segundos, ambas as
portas e a tampa do compartimento de
bagagens trancam automaticamente e o
sistema anti-roubo será armado, mesmo se
um vidro ou a capota de lona for deixado
aberto.

Para desativar o sensor de intrusão,
pressione o botão de desativação do sensor
de intrusão no comando transmissor
dentro de 20 segundos após pressionar o
botão para trancar.
As luzes de emergência piscam três vezes.
NOTA
•Para reativar o sensor de intrusão,
desligue o sistema anti-roubo armado e
de seguida arme-o novamente.
•O sensor de intrusão fica operacional
quando o sistema anti-roubo é armado.
Para desativar o sensor de intrusão,
pressione o botão de desativação do
sensor de intrusão cada vez que o
sistema anti-roubo é armado.
tPara Desligar Um Sistema Armado
Um sistema armado pode ser desligado
através de um dos seguintes métodos:
•O botão para destrancar no comando
transmissor é pressionado.
•Ligar o motor utilizando o botão de
arranque do motor.
•(Com a função chave avançada)
•Pressionar um interruptor de pedido
nas portas.
As luzes de emergência piscam duas
vezes.
NOTA
Quando as portas são destrancadas
através do botão para destrancar no
comando transmissor enquanto o sistema
anti-roubo está desligado, as luzes de
emergência piscam duas vezes para
indicar que o sistema está desligado.
tPara Desligar o Alarme
Um alarme disparado pode ser desligado
através dos seguintes métodos:
•O botão para destrancar no comando
transmissor é pressionado.
•Ligar o motor utilizando o botão de
arranque do motor.
•(Com a função chave avançada)
•Pressionar um interruptor de pedido
nas portas.
•Pressionar o botão de abertura elétrica
da tampa do compartimento de
bagagens transportando consigo a
chave.
As luzes de emergência piscam duas
vezes.
Antes de Conduzir
Sistema de Segurança
3-54
