MAZDA MODEL MX-5 2017 Manual do proprietário (in Portuguese)

MEMO
4-3

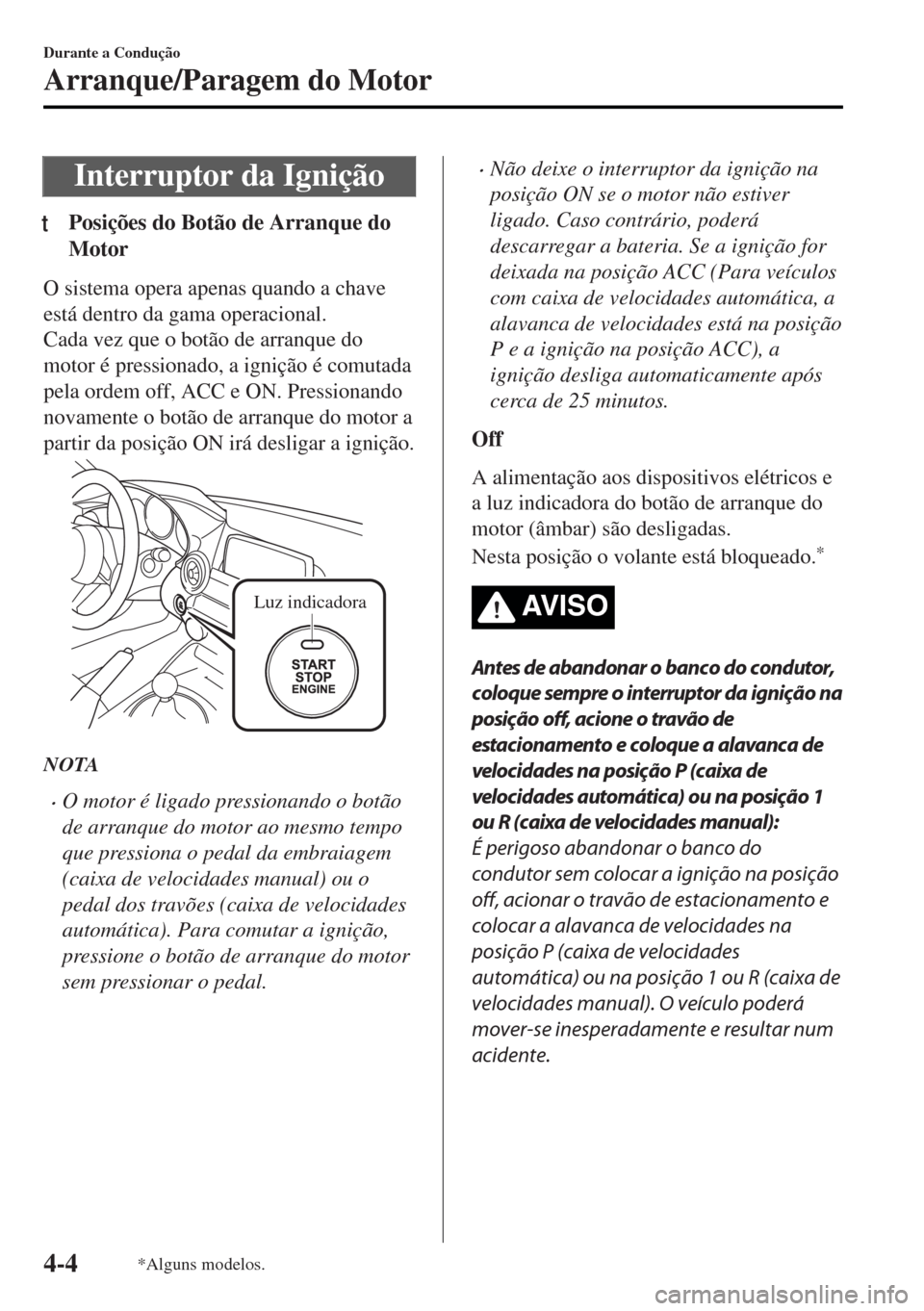

Interruptor da Ignição
tPosições do Botão de Arranque do
Motor
O sistema opera apenas quando a chave
está dentro da gama operacional.
Cada vez que o botão de arranque do
motor é pressionado, a ignição é comutada
pela ordem off, ACC e ON. Pressionando
novamente o botão de arranque do motor a
partir da posição ON irá desligar a ignição.
Luz indicadora
NOTA
•O motor é ligado pressionando o botão
de arranque do motor ao mesmo tempo
que pressiona o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de velocidades
automática). Para comutar a ignição,
pressione o botão de arranque do motor
sem pressionar o pedal.
•Não deixe o interruptor da ignição na
posição ON se o motor não estiver
ligado. Caso contrário, poderá
descarregar a bateria. Se a ignição for
deixada na posição ACC (Para veículos
com caixa de velocidades automática, a
alavanca de velocidades está na posição
P e a ignição na posição ACC), a
ignição desliga automaticamente após
cerca de 25 minutos.
Off
A alimentação aos dispositivos elétricos e
a luz indicadora do botão de arranque do
motor (âmbar) são desligadas.
Nesta posição o volante está bloqueado.
*
AV I S O
Antes de abandonar o banco do condutor,
coloque sempre o interruptor da ignição na
posição
off, acione o travão de
estacionamento e coloque a alavanca de
velocidades na posição P (caixa de
velocidades automática) ou na posição 1
ou R (caixa de velocidades manual):
É perigoso abandonar o banco do
condutor sem colocar a ignição na posição
off, acionar o travão de estacionamento e
colocar a alavanca de velocidades na
posição P (caixa de velocidades
automática) ou na posição 1 ou R (caixa de
velocidades manual). O veículo poderá
mover-se inesperadamente e resultar num
acidente.
Durante a Condução
Arranque/Paragem do Motor
4-4*Alguns modelos.

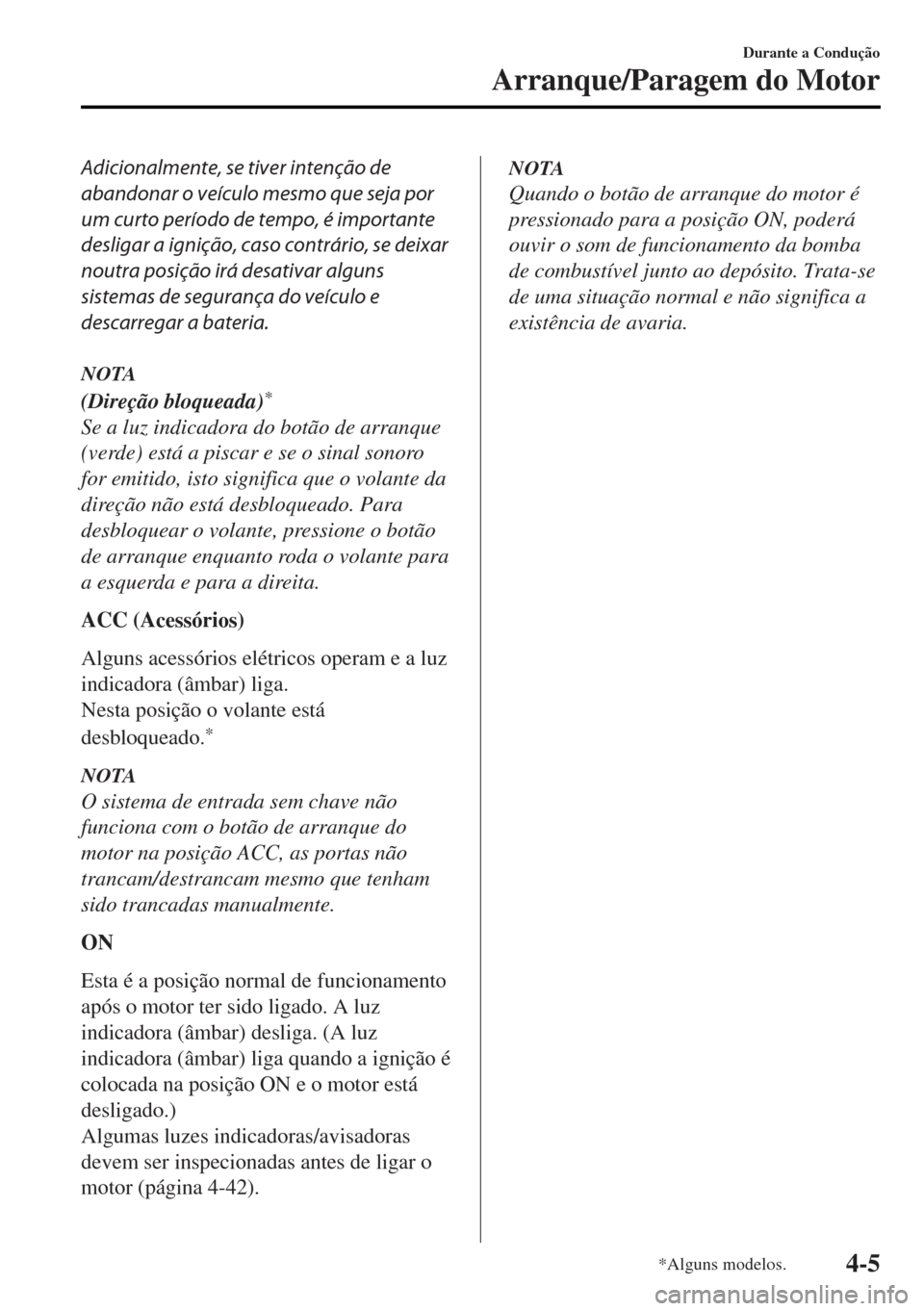

Adicionalmente, se tiver intenção de
abandonar o veículo mesmo que seja por
um curto período de tempo, é importante
desligar a ignição, caso contrário, se deixar
noutra posição irá desativar alguns
sistemas de segurança do veículo e
descarregar a bateria.
NOTA
(Direção bloqueada)*
Se a luz indicadora do botão de arranque
(verde) está a piscar e se o sinal sonoro
for emitido, isto significa que o volante da
direção não está desbloqueado. Para
desbloquear o volante, pressione o botão
de arranque enquanto roda o volante para
a esquerda e para a direita.
ACC (Acessórios)
Alguns acessórios elétricos operam e a luz
indicadora (âmbar) liga.
Nesta posição o volante está
desbloqueado.
*
NOTA
O sistema de entrada sem chave não
funciona com o botão de arranque do
motor na posição ACC, as portas não
trancam/destrancam mesmo que tenham
sido trancadas manualmente.
ON
Esta é a posição normal de funcionamento
após o motor ter sido ligado. A luz
indicadora (âmbar) desliga. (A luz
indicadora (âmbar) liga quando a ignição é
colocada na posição ON e o motor está
desligado.)
Algumas luzes indicadoras/avisadoras
devem ser inspecionadas antes de ligar o
motor (página 4-42).
NOTA
Quando o botão de arranque do motor é
pressionado para a posição ON, poderá
ouvir o som de funcionamento da bomba
de combustível junto ao depósito. Trata-se
de uma situação normal e não significa a
existência de avaria.
Durante a Condução
Arranque/Paragem do Motor
*Alguns modelos.4-5

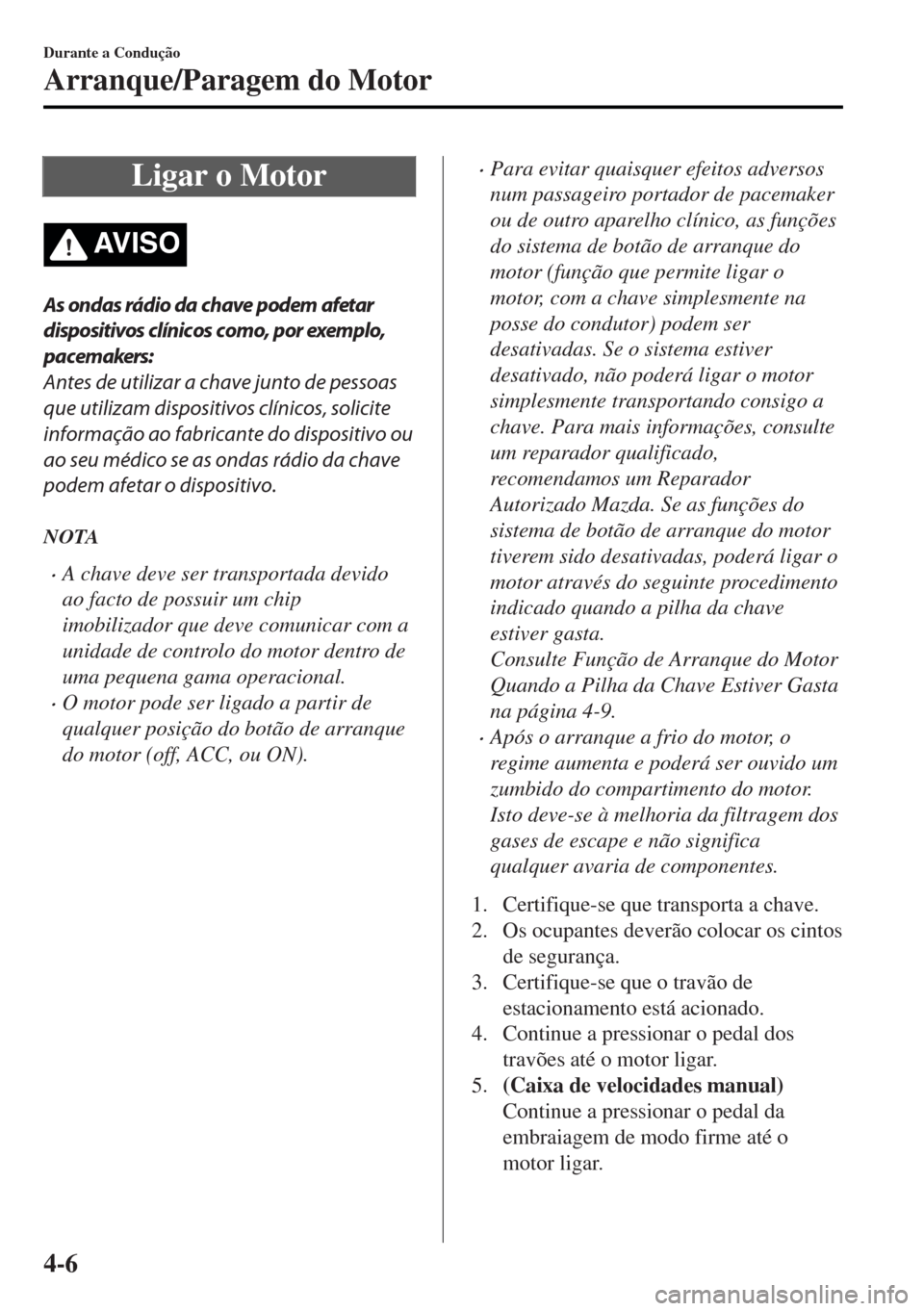

Ligar o Motor
AV I S O
As ondas rádio da chave podem afetar
dispositivos clínicos como, por exemplo,
pacemakers:
Antes de utilizar a chave junto de pessoas
que utilizam dispositivos clínicos, solicite
informação ao fabricante do dispositivo ou
ao seu médico se as ondas rádio da chave
podem afetar o dispositivo.
NOTA
•A chave deve ser transportada devido
ao facto de possuir um chip
imobilizador que deve comunicar com a
unidade de controlo do motor dentro de
uma pequena gama operacional.
•O motor pode ser ligado a partir de
qualquer posição do botão de arranque
do motor (off, ACC, ou ON).
•Para evitar quaisquer efeitos adversos
num passageiro portador de pacemaker
ou de outro aparelho clínico, as funções
do sistema de botão de arranque do
motor (função que permite ligar o
motor, com a chave simplesmente na
posse do condutor) podem ser
desativadas. Se o sistema estiver
desativado, não poderá ligar o motor
simplesmente transportando consigo a
chave. Para mais informações, consulte
um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se as funções do
sistema de botão de arranque do motor
tiverem sido desativadas, poderá ligar o
motor através do seguinte procedimento
indicado quando a pilha da chave
estiver gasta.
Consulte Função de Arranque do Motor
Quando a Pilha da Chave Estiver Gasta
na página 4-9.
•Após o arranque a frio do motor, o
regime aumenta e poderá ser ouvido um
zumbido do compartimento do motor.
Isto deve-se à melhoria da filtragem dos
gases de escape e não significa
qualquer avaria de componentes.
1. Certifique-se que transporta a chave.
2. Os ocupantes deverão colocar os cintos
de segurança.
3. Certifique-se que o travão de
estacionamento está acionado.
4. Continue a pressionar o pedal dos
travões até o motor ligar.
5.(Caixa de velocidades manual)
Continue a pressionar o pedal da
embraiagem de modo firme até o
motor ligar.
Durante a Condução
Arranque/Paragem do Motor
4-6

(Caixa de velocidades automática)
Coloque a alavanca de velocidades na
posição de estacionamento (P). Se
necessitar ligar o motor enquanto o
veículo estiver em movimento,
coloque a alavanca de velocidades na
posição (N).
NOTA
(Caixa de velocidades manual)
O motor de arranque não funcionará
se o pedal da embraiagem não for
pressionado suficientemente.
(Caixa de velocidades automática)
O motor de arranque não funcionará
se a alavanca de velocidades não
estiver na posição P ou N e o pedal
dos travões não for pressionado
suficientemente.
6. Verifique se a luz indicadora KEY
(verde) no painel de instrumentos e a
luz indicadora do botão de arranque do
motor (verde) ligam.
Luz indicadora KEY
(verde) / luz avisadora
KEY (vermelha)
Luz indicadora
Botão de arranque
do motor
NOTA
•Se a luz indicadora do botão de
arranque do motor (verde) pisca,
certifique-se que a chave está a ser
transportada.
•Se a luz indicadora do botão de
arranque do motor (verde) piscar
com a chave na sua posse, toque
com a chave no botão de arranque
do motor e ligue o mesmo. Consulte
Função de Arranque do Motor
Quando a Pilha da Chave Estiver
Gasta na página 4-9.
Durante a Condução
Arranque/Paragem do Motor
4-7

CUIDADO
Se a luz avisadora KEY (vermelha) ligar
ou a luz indicadora do botão de
arranque do motor (âmbar) piscar,
poderá indicar a existência de avaria
no sistema de arranque do motor.
Desta forma, poderá não ser possível
ligar o motor ou colocar a ignição na
posição ACC ou ON. Solicite a inspeção
do seu veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
NOTA
•Nas seguintes condições, a luz
avisadora KEY (vermelha) pisca
após pressionar o botão de arranque
do motor. Desta forma permite
informar o condutor que o botão de
arranque do motor não irá comutar
para a posição ACC mesmo que seja
pressionado a partir da posição Off.
•A pilha da chave está
descarregada.
•A chave está fora da gama
operacional.
•A chave está colocada numa zona
com pouca captação de sinal pelo
sistema (página 3-7).
•Existe uma chave de outro
fabricante idêntica à chave do seu
veículo na gama operacional do
sistema.
•(Método de arranque forçado do
motor)
Se a luz avisadora KEY (vermelha)
acende ou a luz indicadora do botão
de arranque do motor (âmbar)
pisca, poderá indicar a
impossibilidade de arranque do
motor através do método normal.
Solicite a inspeção do seu veículo
num reparador qualificado,
recomendamos um Reparador
Autorizado Mazda. Se isto acontecer,
o motor poderá ser ligado
forçosamente. Pressione e mantenha
pressionado o botão de arranque do
motor até o motor ligar. São
necessários outros procedimentos
para ligar o motor como, por
exemplo, possuir a chave no interior
do habitáculo e pressionar o pedal
da embraiagem (caixa de
velocidades manual) ou o pedal dos
travões (caixa de velocidades
automática).
•Quando o motor é ligado de modo
forçado, a luz avisadora KEY
(vermelha) permanece ligada e a luz
indicadora do botão de arranque do
motor (âmbar) permanece a piscar.
•(Caixa de velocidades automática)
Quando a alavanca de velocidades
se encontra na posição (N), a luz
indicadora KEY (verde) e a luz
indicadora do botão de arranque do
motor (verde) não ligam.
7. Pressione o botão de arranque do
motor após a luz indicadora KEY
(verde) no painel de instrumentos e a
luz indicadora do botão de arranque do
motor (verde) ligarem.
Durante a Condução
Arranque/Paragem do Motor
4-8

NOTA
•Após ligar o motor, a luz indicadora
do botão de arranque do motor
(âmbar) desliga e a ignição fica na
posição ON.
•Após pressionar o botão de
arranque do motor e antes do motor
ligar, poderá ouvir o som de
funcionamento da bomba de
combustível junto ao depósito.
Trata-se de uma situação normal e
não significa a existência de avaria.
8. Após ligar o motor, deixe-o ao ralenti
durante cerca de 10 segundos (proibido
na Alemanha).
NOTA
•(Alemanha)
Conduza imediatamente após ligar o
motor. Contudo, não permita que o
motor trabalhe em regimes elevados
enquanto não atingir a temperatura
normal de funcionamento.
•Quer o motor esteja frio ou quente,
deverá ser ligado sem a utilização
do pedal do acelerador.
•Se o motor não ligar à primeira
tentativa, consulte Arranque do
Motor Afogado em Arranque de
Emergência. Se ainda assim não for
possível ligar o motor, solicite a
inspeção do veículo num Reparador
Autorizado Mazda (página 7-24).
•(Veículo com caixa de velocidades
manual com função i-stop)
Se o motor parou devido à perda de
velocidade, pode ser novamente
ligado pressionando o pedal da
embraiagem, durante 3 segundos,
aquando da paragem do motor.
O motor não pode ser novamente
ligado mesmo com o pedal da
embraiagem pressionado, sob as
seguintes condições:
•A porta do condutor esta aberta.
•O cinto de segurança do condutor
não está colocado.
•O pedal da embraiagem não é
libertado, por completo, depois do
motor parar.
•O pedal da embraiagem é
pressionado sem o motor estar
parado por completo.
tFunção de Arranque do Motor
Quando a Pilha da Chave Estiver
Gasta
CUIDADO
Ao ligar o motor, segurando o comando
transmissor, por cima do botão de
arranque do motor, devido à descarga da
pilha da chave ou avaria na chave, tenha
atenção para não permitir o seguinte, caso
contrário o sinal proveniente da chave não
será recebido corretamente e o motor
poderá não ligar.
¾Peças de metal ou outras chaves em
contacto com a chave.
Durante a Condução
Arranque/Paragem do Motor
4-9

¾Chaves sobressalentes ou chaves para
outros veículos equipados com um
sistema imobilizador em contacto ou
junto à chave auxiliar.
¾Cartões com banda magnética tais
como cartões de crédito ou de segurança
em contacto ou junto à chave.
Se não for possível ligar o motor devido a
descarga da pilha da chave, o motor pode
ser ligado através do seguinte
procedimento:
1. Continue a pressionar o pedal do
travão de modo firme até o motor ligar.
2.(Caixa de velocidades manual)
Continue a pressionar o pedal da
embraiagem de modo firme até o
motor ligar.
3. Verifique se a luz indicadora do botão
de arranque do motor (verde) pisca.
4. Pressione o botão de arranque do
motor utilizando a parte traseira da
chave (conforme indicado) enquanto a
luz indicadora do botão de arranque do
motor (verde) pisca.
Comando
transmissor
NOTA
Ao tocar no botão de arranque do
motor, utilizando a parte detrás da
chave como indicado na ilustração,
toque no botão de arranque do motor
com a parte lateral do interruptor de
bloqueio da chave virada para cima.
5.
Verifique se a luz indicadora do botão de
arranque do motor (verde) está ligada.
6. Pressione o botão de arranque do
motor para ligar o motor.
NOTA
•O motor não poderá ser ligado
exceto se o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades automática) for
totalmente pressionado.
•Se existir uma avaria no botão de
arranque do motor, a respetiva luz
indicadora (âmbar) pisca. Neste
caso, o motor poderá ligar, contudo,
solicite a inspeção do veículo num
reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Durante a Condução
Arranque/Paragem do Motor
4-10

•Se a luz indicadora do botão de
arranque do motor (verde) não ligar,
efetue a operação novamente a
partir do início. Se não ligar,
inspecione o veículo num reparador
qualificado, recomendamos um
Reparador Autorizado Mazda.
•Para comutar a posição da ignição
sem ligar o motor, efetue as
seguintes operações depois da luz
indicadora do botão de arranque do
motor (verde) acender.
1. Liberte o pedal da embraiagem
(caixa de velocidades manual)
ou o pedal dos travões (caixa de
velocidades automática).
2. Pressione o botão de arranque
do motor para comutar a
posição da ignição. A ignição
comuta pela ordem ACC, ON e
off cada vez que o botão do
motor de arranque é
pressionado. Para voltar a
comutar a posição da ignição,
efetue a operação a partir do
início.
tOperação de Emergência para Ligar
o Motor
Se a luz avisadora KEY (vermelha) acende
ou a luz indicadora do botão de arranque
do motor (âmbar) pisca, poderá indicar a
impossibilidade de arranque do motor
através do método normal. Solicite a
inspeção do seu veículo num reparador
qualificado, recomendamos um Reparador
Autorizado Mazda. Se isto acontecer, o
motor poderá ser ligado forçosamente.
Pressione e mantenha pressionado o botão
de arranque do motor até o motor ligar.
São necessários outros procedimentos para
ligar o motor como, por exemplo, possuir
a chave no interior do habitáculo e
pressionar o pedal da embraiagem (caixa
de velocidades manual) ou o pedal dos
travões (caixa de velocidades automática).
Durante a Condução
Arranque/Paragem do Motor
4-11

Desligar o Motor
AV I S O
Não desligue o motor com o veículo em
movimento:
É perigoso desligar o motor com o veículo
em movimento por qualquer motivo,
exceto em caso de emergência. Ao desligar
o motor enquanto o veículo estiver em
movimento irá resultar numa redução da
potência de travagem devido ao não
funcionamento do sistema hidráulico dos
travões, podendo causar um acidente e
graves ferimentos.
1. Pare completamente o veículo.
2.(Caixa de velocidades manual)
Mude para ponto-morto e acione o
travão de estacionamento.
(Caixa de velocidades automática)
Mude a alavanca de velocidades para a
posição P e acione o travão de
estacionamento.
3. Pressione o botão de arranque do
motor para desligar o motor. A ignição
comuta para a posição off.
CUIDADO
¾Quando abandonar o veículo,
certifique-se que o botão de arranque do
motor está na posição
off.
NOTA
•A ventoinha elétrica no compartimento
do motor poderá ligar, durante alguns
minutos após a ignição ser comutada da
posição ON para a posição OFF, esteja
o A/C ligado ou desligado, para
arrefecer rapidamente o compartimento
do motor.
•Se o sistema detetar que o nível de
carga da pilha da chave é baixo quando
a ignição é comutada de ON para ACC
ou OFF, é indicado o seguinte.
Substitua a pilha por uma nova antes
que a chave se torne inutilizável.
Consulte Substituição da Pilha da
Chave na página 6-33.
(Veículo equipado com painel de
instrumentos Tipo A)
É indicada uma mensagem no ecrã do
painel de instrumentos.
(Veículo equipado com painel de
instrumentos Tipo B)
A luz indicadora KEY (verde) pisca
durante aproximadamente 30 segundos.
Consulte Luzes Avisadoras/Indicadoras
na página 4-42.
•(Caixa de velocidades automática)
Se o motor for desligado com a
alavanca de velocidades noutra posição
diferente de P, a ignição comuta para a
posição ACC.
tParagem de Emergência do Motor
Pressionar continuamente o botão de
arranque do motor ou pressioná-lo, várias
vezes, rapidamente enquanto o motor está
ligado ou o veículo está a circular, fará
com que o motor seja, de imediato,
desligado. A ignição comuta para ACC.
Durante a Condução
Arranque/Paragem do Motor
4-12
