MITSUBISHI ECLIPSE CROSS 2019 Руководство по эксплуатации и техобслуживанию (in Russian)

Дверь багажного отделения

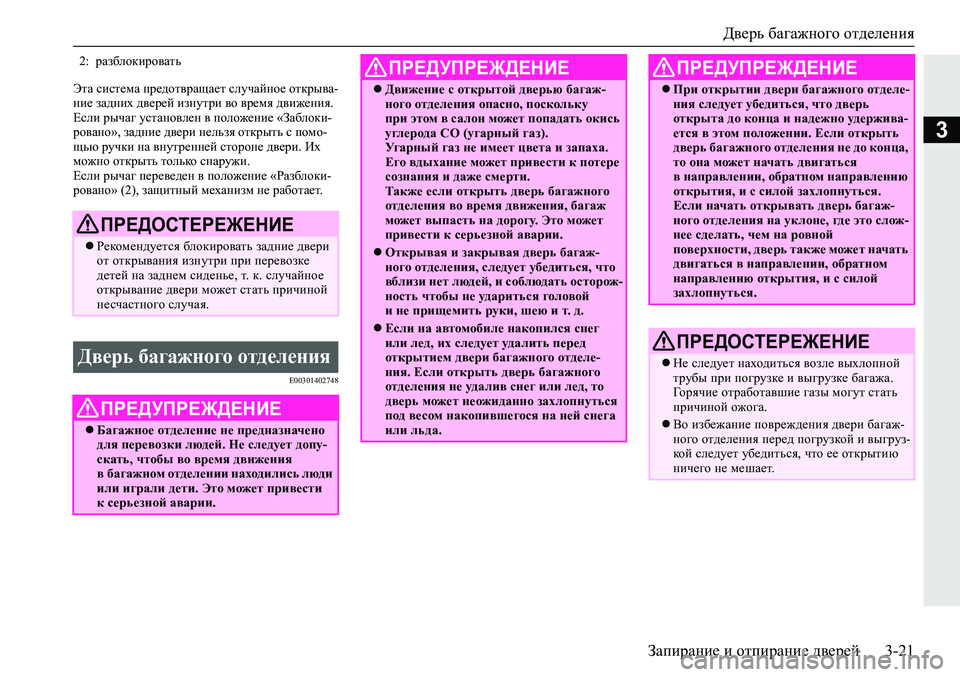

Запирание и отпирание дверей3-21
3
Эта система предотвращает случайное открыва-
ние задних дверей изнутри во время движения.
Если рычаг установлен в положение «Заблоки-
ровано», задние двери нельзя открыть с помо-
щью ручки на внутренней стороне двери. Их
можно открыть только снаружи.
Если рычаг переведен в положение «Разблоки-
ровано» (2), защитный механизм не работает.
E00301402748
2:разблокировать
ПРЕДОСТЕРЕЖЕНИЕ
Рекомендуется блокировать задние двери
от открывания изнутри при перевозке
детей на заднем сиденье, т. к. случайное
открывание двери может стать причиной
несчастного случая.
Дверь багажного отделения
ПРЕДУПРЕЖДЕНИЕ
Багажное отделение не предназначено
для перевозки людей. Не следует допу-
скать, чтобы во время движения
в багажном отделении находились люди
или играли дети. Это может привести
к серьезной аварии.
Движение с открытой дверью багаж-
ного отделения опасно, поскольку
при этом в салон может попадать окись
углерода СО (угарный газ).
Угарный газ не имеет цвета и запаха.
Его вдыхание может привести к потере
сознания и даже смерти.
Также если открыть дверь багажного
отделения во время движения, багаж
может выпасть на
дорогу. Это может
привести к серьезной аварии.
Открывая и закрывая дверь багаж-
ного отделения, следует убедиться, что
вблизи нет людей, и соблюдать осторож-
ность чтобы не удариться головой
и не прищемить руки, шею и т. д.
Если на автомобиле накопился снег
или лед, их следует удалить перед
открытием двери багажного отделе-
ния. Если открыть дверь багажного
отделения не удалив снег или лед, то
дверь может неожиданно захлопнуться
под весом накопившегося на ней снега
или льда.
ПРЕДУПРЕЖДЕНИЕ
При открытии двери багажного отделе-
ния следует убедиться, что дверь
открыта до конца и надежно удержива-
ется в этом положении. Если открыть
дверь багажного отделения не до конца,
то она может начать двигаться
в направлении, обратном направлению
открытия, и с силой захлопнуться.
Если начать открывать дверь багаж-
ного отделения на
уклоне, гд е это слож-
нее сделать, чем на ровной
поверхности, дверь также может начать
двигаться в направлении, обратном
направлению открытия, и с силой
захлопнуться.
ПРЕДОСТЕРЕЖЕНИЕ
Не следует находиться возле выхлопной
трубы при погрузке и выгрузке багажа.
Горячие отработавшие газы могут стать
причиной ожога.
Во избежание повреждения двери багаж-
ного отделения перед погрузкой и выгруз-
ко й следует убедиться, что ее открытию
ничего не мешает.
ПРЕДУПРЕЖДЕНИЕ

Дверь багажного отделения

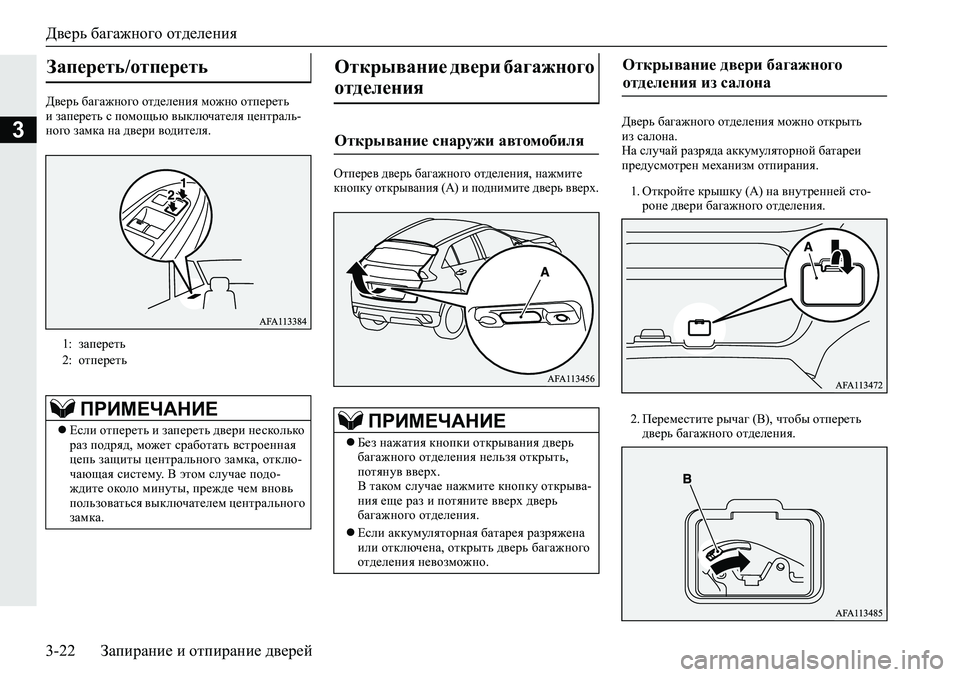

3-22Запирание и отпирание дверей
3
Дверь багажного отделения можно отпереть
и запереть с помощью выключателя централь-
ного замка на двери водителя.
Отперев дверь багажного отделения, нажмите
кнопку открывания (A) и поднимите дверь вверх.
Дверь багажного отделения можно открыть
из салона.
На случай разряда аккумуляторной батареи
предусмотрен механизм отпирания.
1.Откройте крышку (А) на внутренней сто-
роне двери багажного отделения.
2.Переместите рычаг (В), чтобы отпереть
дверь багажного отделения.
Запереть/отпереть
1:запереть
2:отпереть
ПРИМЕЧАНИЕ
Если отпереть и запереть двери несколько
раз подряд, может сработать встроенная
цепь защиты центрального замка, отклю-
чающая систему. В этом случае подо-
ждите около минуты, прежде чем вновь
пользоваться выключателем центрального
замка.
Открывание двери багажного
отделения
Открывание снаружи автомобиля
ПРИМЕЧАНИЕ
Без нажатия кнопки открывания дверь
багажного отделения нельзя открыть,
потянув вверх.
В таком случае нажмите кнопку открыва-
ния еще раз и потяните вверх дверь
багажного отделения.
Если аккумуляторная батарея разряжена
или отключена, открыть дверь багажного
отделения невозможно.
Открывание двери багажного
отделения из салона

Охранная сигнализация*

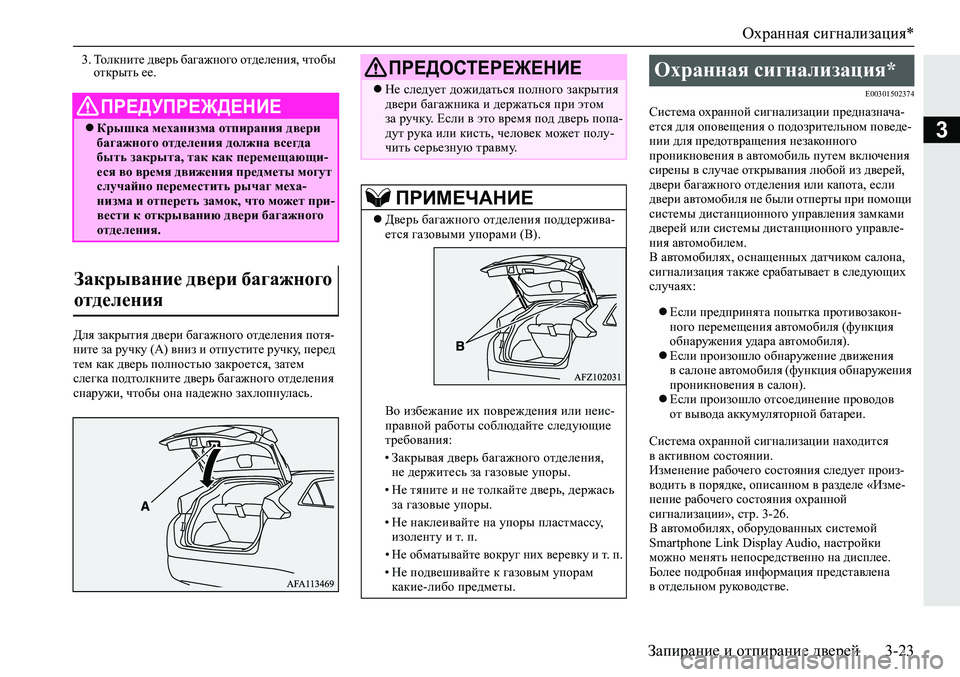

Запирание и отпирание дверей3-23
3
3.Толкните дверь багажного отделения, чтобы
открыть ее.
Для закрытия двери багажного отделения потя-
ните за ручку (A) вниз и отпустите ручку, перед
тем как дверь полностью закроется, затем
слегка подтолкните дверь багажного отделения
снаружи, чтобы она надежно захлопнулась.
E00301502374
Система охранной сигнализации предназнача-
ется для оповещения о подозрительном поведе-
нии для предотвращения незаконного
проникновения в автомобиль путем включения
сирены в случае открывания любой из дверей,
двери багажного отделения или капота, если
двери автомобиля не были отперты при помощи
системы дистанционного управления замками
дверей или системы дистанционного управле-
ния автомобилем.
В
автомобилях, оснащенных датчиком салона,
сигнализация также срабатывает в следующих
случаях:
Если предпринята попытка противозакон-
ного перемещения автомобиля (функция
обнаружения удара автомобиля).
Если произошло обнаружение движения
в салоне автомобиля (функция обнаружения
проникновения в салон).
Если произошло отсоединение проводов
от вывода аккумуляторной батареи.
Система охранной сигнализации находится
в активном состоянии.
Изменение
рабочего состояния следует произ-
водить в порядке, описанном в разделе «Изме-
нение рабочего состояния охранной
сигнализации», стр. 3-26.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно на дисплее.
Более подробная информация представлена
в отдельном руководстве.
ПРЕДУПРЕЖДЕНИЕ
Крышка механизма отпирания двери
багажного отделения должна всегда
быть закрыта, так как перемещающи-
еся во время движения предметы могут
случайно переместить рычаг меха-
низма и отпереть замок, что может при-
вести к открыванию двери багажного
отделения.
Закрывание двери багажного
отделения
ПРЕДОСТЕРЕЖЕНИЕ
Не следует дожидаться полного закрытия
двери багажника и держаться при этом
за ручку. Если в это время под дверь попа-
дут рука или кисть, человек может полу-
чить серьезную травму.
ПРИМЕЧАНИЕ
Дверь багажного отделения поддержива-
ется газовыми упорами (В).
Во избежание их повреждения или неис-
правной работы соблюдайте следующие
требования:
•Закрывая дверь багажного отделения,
не держитесь за газовые упоры.
•Не тяните и не толкайте дверь, держась
за газовые упоры.
•Не наклеивайте на упоры пластмассу,
изоленту и т. п.
•Не обматывайте вокруг них веревку и т. п.
•Не подвешивайте к газовым упорам
какие-либо предметы.
Охранная сигнализация*

Охранная сигнализация*

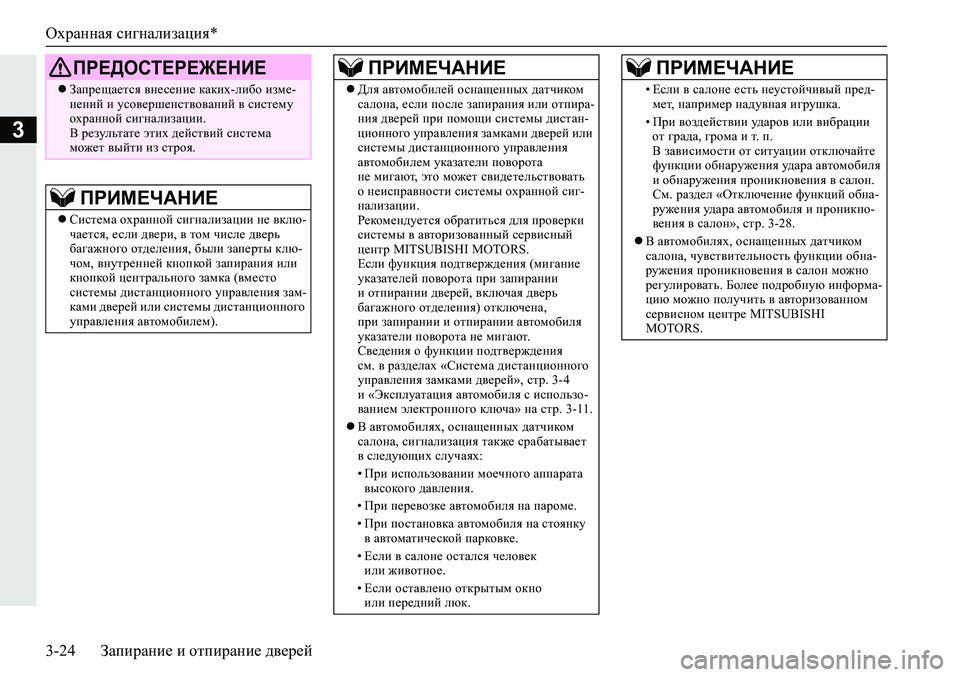

3-24Запирание и отпирание дверей
3
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается внесение каких-либо изме-
нений и усовершенствований в систему
охранной сигнализации.
В результате этих действий система
может выйти из строя.
ПРИМЕЧАНИЕ
Система охранной сигнализации не вклю-
чается, если двери, в том числе дверь
багажного отделения, были заперты клю-
чом, внутренней кнопкой запирания или
кнопкой центрального замка (вместо
системы дистанционного управления зам-
ками дверей или системы дистанционного
управления автомобилем).
Для автомобилей оснащенных датчиком
салона, если после запирания или отпира-
ния дверей при помощи системы дистан-
ционного управления замками дверей или
системы дистанционного управления
автомобилем указатели поворота
не мигают, это может свидетельствовать
о неисправности системы охранной сиг-
нализации.
Рекомендуется обратиться для проверки
системы в авторизованный сервисный
центр MITSUBISHI MOTORS.
Если функция подтверждения (
мигание
указателей поворота при запирании
и отпирании дверей, включая дверь
багажного отделения) отключена,
при запирании и отпирании автомобиля
указатели поворота не мигают.
Сведения о функции подтверждения
см. в разделах «Система дистанционного
управления замками дверей», стр. 3-4
и «Эксплуатация автомобиля с использо-
ванием электронного ключа» на стр. 3-11.
В автомобилях, оснащенных датчиком
салона,
сигнализация также срабатывает
в следующих случаях:
•При использовании моечного аппарата
высокого давления.
•При перевозке автомобиля на пароме.
•При постановка автомобиля на стоянку
в автоматической парковке.
•Если в салоне остался человек
или животное.
•Если оставлено открытым окно
или передний люк.
ПРИМЕЧАНИЕ
•Если в салоне есть неустойчивый пред-
мет, например надувная игрушка.
•При воздействии ударов или вибрации
от града, грома и т. п.
В зависимости от ситуации отключайте
функции обнаружения удара автомобиля
и обнаружения проникновения в салон.

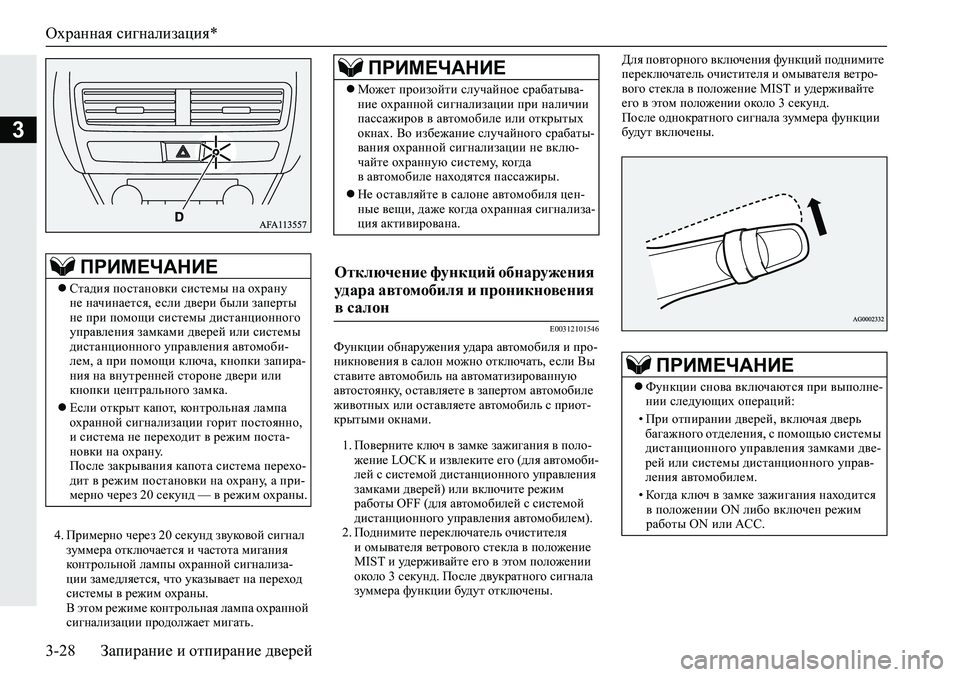

См. раздел «Отключение функций обна-
ружения удара автомобиля и проникно-
вения в салон», стр. 3-28.

В автомобилях, оснащенных датчиком
салона, чувствительность функции обна-
ружения проникновения в салон можно
регулировать. Более подробную информа-
цию можно получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
ПРИМЕЧАНИЕ

Охранная сигнализация*

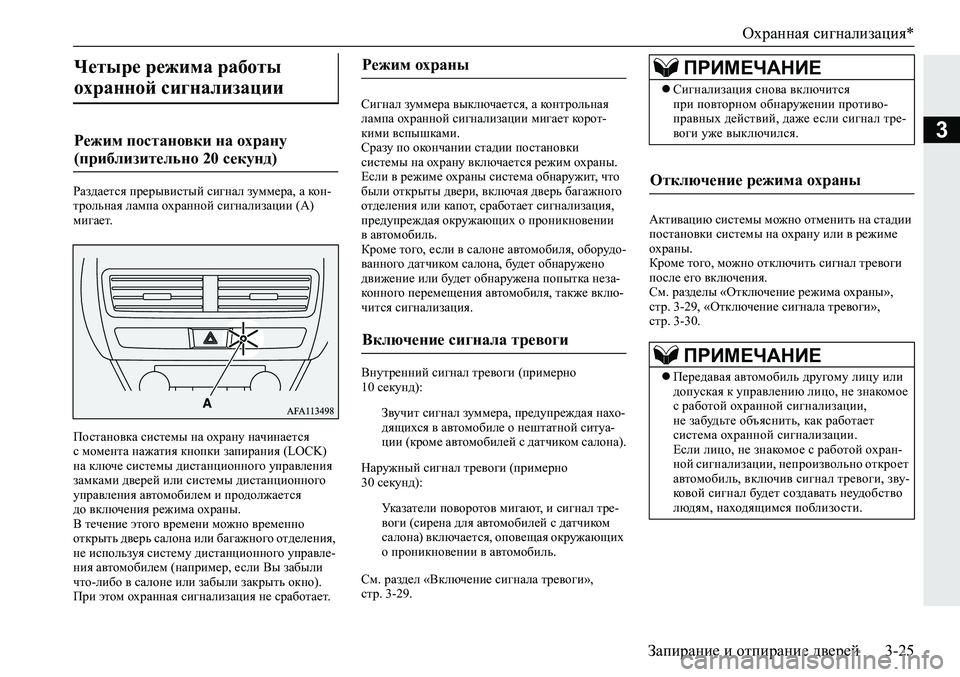

Запирание и отпирание дверей3-25
3
Раздается прерывистый сигнал зуммера, а ко н-
трольная лампа охранной сигнализации (А)
мигает.
Постановка системы на охрану начинается
с момента нажатия кнопки запирания (LOCK)
на ключе системы дистанционного управления
замками дверей или системы дистанционного
управления автомобилем и продолжается
до включения режима охраны.
В течение этого времени можно временно
открыть дверь салона или багажного
отделения,
не используя систему дистанционного управле-
ния автомобилем (например, если Вы забыли
что-либо в салоне или забыли закрыть окно).
При этом охранная сигнализация не сработает.Сигнал зуммера выключается, а контрольная
лампа охранной сигнализации мигает корот-
кими вспышками.
Сразу по окончании стадии постановки
системы на охрану включается режим охраны.
Если
в режиме охраны система обнаружит, что
были открыты двери, включая дверь багажного
отделения или капот, сработает сигнализация,
предупреждая окружающих о проникновении
в автомобиль.
Кроме того, если в салоне автомобиля, оборудо-
ванного датчиком салона, будет обнаружено
движение или будет обнаружена попытка неза-
конного перемещения автомобиля, также вклю-
чится сигнализация.
Внутренний сигнал тревоги
(примерно
10 секунд):
Звучит сигнал зуммера, предупреждая нахо-
дящихся в автомобиле о нештатной ситуа-
ции (кроме автомобилей с датчиком салона).
Наружный сигнал тревоги (примерно
30 секунд):
Указатели поворотов мигают, и сигнал тре-
воги (сирена для автомобилей с датчиком
салона) включается, оповещая окружающих
о проникновении в автомобиль.
См. раздел «Включение сигнала тревоги»,
стр. 3-29.Активацию системы можно отменить на стадии
постановки системы на охрану или в режиме
охраны.
Кроме того, можно отключить сигнал тревоги
после его включения.
См. разделы «Отключение режима охраны»,
стр. 3-29, «Отключение сигнала тревоги»,
стр. 3-30.
Четыре режима работы
охранной сигнализации
Режим постановки на охрану
(приблизительно 20 секунд)

Режим охраны
Включение сигнала тревоги
ПРИМЕЧАНИЕ
Сигнализация снова включится
при повторном обнаружении противо-
правных действий, даже если сигнал тре-
воги уже выключился.
Отключение режима охраны
ПРИМЕЧАНИЕ
Передавая автомобиль другому лицу или
допуская к управлению лицо, не знакомое
с работой охранной сигнализации,
не забудьте объяснить, как работает
система охранной сигнализации.
Если лицо, не знакомое с работой охран-
ной сигнализации, непроизвольно откроет
автомобиль, включив сигнал тревоги, зву-
ко во й сигнал будет создавать неудобство
людям, находящимся поблизости.

Охранная сигнализация*
3-26Запирание и отпирание дверей
3E00301601453
Охранную сигнализацию можно переводить
в активное и неактивное состояния.
Порядок действий описан далее.
1.Поверните ключ в замке зажигания в поло-
жение LOCK и извлеките его (для автомоби-
лей с системой дистанционного управления
замками дверей) или включите режим
работы OFF (для автомобилей с системой
дистанционного управления автомобилем).
2.Убедитесь, что включатель световых прибо-
ров
находится в положении AUTO,
и оставьте дверь водителя открытой.3.Потяните переключатель очистителя и омы-
вателя ветрового стекла на себя и удержи-
вайте его в таком положении. (Поскольку
замок зажигания находится в положении
LOCK или включен режим работы OFF,
моющая жидкость не подается.)4.Примерно через 10 секунд раздастся сигнал
зуммера. Продолжайте удерживать пере-
ключатель
очистителя и омывателя ветро-
вого стекла. (Если отпустить переключатель
очистителя и омывателя ветрового стекла,
произойдет выход из режима изменения
рабочего состояния и придется повторить
операцию, начиная с п. 3.)
5.Ко гд а зуммер перестанет подавать звуковой
сигнал, не отпуская переключатель очисти-
теля и омывателя ветрового стекла, нажмите
кнопку UNLOCK (A) на ключе системы
дистанционного управления
замками две-
рей, чтобы выбрать рабочее состояние
охранной сигнализации.
При каждом нажатии кнопки UNLOCK
осуществляется попеременное переклю-
чение между рабочими состояниями.
Выбор рабочего состояния подтвержда-
ется подачей соответствующего количе-
ства звуковых сигналов зуммера.
Изменение рабочего
состояния охранной
сигнализации

Ключ автомобиля
с системой дистанцион-
ного управления зам-
ками дверейЭлектронный ключ

Охранная сигнализация*
Запирание и отпирание дверей3-27
3
6.Для выхода из режима изменения рабочего
состояния системы можно выполнить
любое из следующих действий:
•Отпустить переключатель очистителя
и омывателя ветрового стекла.
•Закрыть дверь водителя.
•Вставить ключ в замок зажигания
(для автомобилей с системой дистанцион-
ного управления замками дверей).
•Включить режим работы ON или ACC.
(для автомобилей с системой дистанцион-
ного управления автомобилем).
•Перевести включатель световых приборов
в любое положение, отличное от AUTO.
•Не выполнять никаких изменений
настроек в течение 30 секунд.
E00301702389
Следуйте нижеприведенной процедуре для
постановки системы в режим охраны.
1.Поверните ключ в замке зажигания в поло-
жение LOCK и извлеките его (для автомоби-
лей с системой дистанционного управления
замками дверей) или включите режим
работы OFF (для автомобилей с системой
дистанционного управления автомобилем).
2.Выйдите из автомобиля, закройте все двери,
включая дверь багажного отделения
и капот.
3.Заприте все двери, нажав кнопку LOCK (А)
на электронном ключе, кнопку запира-
ния/отпирания (B) на ручке двери водителя
или переднего пассажира либо кнопку
LOCK (C) на двери багажного отделения.
При запирании автомобиля при помощи
системы дистанционного управления зам-
ками дверей или системы дистанционного
управления автомобилем включается режим
постановки системы на
охрану.
Звучит прерывистый сигнал зуммера и
в качестве подтверждения мигает контроль-
ная лампа охранной сигнализации (D)
на панели аудиосистемы.
Количество
сигналов
зуммераРабочее состояние
охранной сигнализации
1Охранная сигнализация
неактивна
2Охранная сигнализация
активна
ПРИМЕЧАНИЕ
Если у Вас есть какие-либо вопросы
по поводу изменения рабочего состояния
системы охранной сигнализации, обрати-
тесь за консультацией в авторизирован-
ный сервисный центр
MITSUBISHI MOTORS.
Не оставляйте в салоне автомобиля цен-
ные вещи, даже ко гд а охранная сигнализа-
ция активирована.
Включение режима охраны
Ключ автомобиля
с системой дистанци-
онного управления
замками дверейЭлектронный ключ

Охранная сигнализация*
3-28Запирание и отпирание дверей
3
4.Примерно через 20 секунд звуковой сигнал
зуммера отключается и частота мигания
контрольной лампы охранной сигнализа-
ции замедляется, что указывает на переход
системы в режим охраны.
В этом режиме контрольная лампа охранной
сигнализации продолжает мигать.
E00312101546
Функции обнаружения удара автомобиля и про-
никновения в салон можно отключать, если Вы
ставите автомобиль на автоматизированную
автостоянку, оставляете в запертом автомобиле
животных или оставляете автомобиль с приот-
крытыми окнами.
1.Поверните ключ в замке зажигания в поло-
жение LOCK и извлеките его (для автомоби-
лей с системой дистанционного управления
замками дверей)
или включите режим
работы OFF (для автомобилей с системой
дистанционного управления автомобилем).
2.Поднимите переключатель очистителя
и омывателя ветрового стекла в положение
MIST и удерживайте его в этом положении
около 3 секунд. После двукратного сигнала
зуммера функции будут отключены.Для повторного включения функций поднимите
переключатель очистителя и омывателя ветро-
вого стекла в положение MIST и
удерживайте
его в этом положении около 3 секунд.
После однократного сигнала зуммера функции
будут включены.
ПРИМЕЧАНИЕ
Стадия постановки системы на охрану
не начинается, если двери были заперты
не при помощи системы дистанционного
управления замками дверей или системы
дистанционного управления автомоби-
лем, а при помощи ключа, кнопки запира-
ния на внутренней стороне двери или
кнопки центрального замка.
Если открыт капот, контрольная лампа
охранной сигнализации горит постоянно,
и
система не переходит в режим поста-
новки на охрану.
После закрывания капота система перехо-
дит в режим постановки на охрану, а при-
мерно через 20 секунд — в режим охраны.
ПРИМЕЧАНИЕ
Может произойти случайное срабатыва-
ние охранной сигнализации при наличии
пассажиров в автомобиле или открытых
окнах. Во избежание случайного срабаты-
вания охранной сигнализации не вклю-
чайте охранную систему, ко гд а
в автомобиле находятся пассажиры.
Не оставляйте в салоне автомобиля цен-
ные вещи, даже ко гд а охранная сигнализа-
ция активирована.
Отключение функций обнаружения
удара автомобиля и проникновения
в салон
ПРИМЕЧАНИЕ
Функции снова включаются при выполне-
нии следующих операций:
•При отпирании дверей, включая дверь
багажного отделения, с помощью системы
дистанционного управления замками две-
рей или системы дистанционного управ-
ления автомобилем.
•Ко гд а ключ в замке зажигания находится
в положении ON либо включен режим
работы ON или ACC.

Охранная сигнализация*
Запирание и отпирание дверей3-29
3
E00301802205
Активацию системы можно отменить на стадии
постановки на охрану или в режиме охраны
с помощью следующих действий:
Нажав кнопку UNLOCK на ключе.
Повернув ключ в замке зажигания в положе-
ние ON (для автомобилей с системой дис-
танционного управления замками дверей).
Включив режим работы ON (для автомоби-
лей с системой дистанционного управления
автомобилем).
Открыв любую дверь или вставив ключ
в замок зажигания (для автомобилей
без системы дистанционного управления
автомобилем), ко гд а система находится
в стадии постановки на охрану.
Удерживая электронный ключ и нажав
кнопку запирания/отпирания на ручке двери
водителя или переднего пассажира либо
кнопку OPEN на двери багажного отделения
для отпирания дверей, включая дверь

багажного отделения (для автомобилей,
оборудованных системой дистанционного
управления автомобилем).
E00301902365
Если система находится в режиме охраны, сиг-
нализация включается, как описано ниже, ко гд а
автомобиль отпирается или двери, включая
дверь багажного отделения, либо капот откры-
ваются без использования системы дистанцион-
ного управления замками дверей или системы
дистанционного управления автомобилем.
1.Внутренний зуммер включается примерно
на 10 секунд (кроме автомобилей с датчи-
ком салона).
Отключение режима охраны
ПРИМЕЧАНИЕ
Если в режиме постановки системы
на охрану открыт капот, стадия постановки
системы на охрану приостанавливается.
После закрывания капота система возвра-
щается в режим постановки на охрану.
Если в стадии постановки системы
на охрану отсоединить провода от акку-
муляторной батареи, память системы сти-
рается.
Всего можно зарегистрировать до 8 клю-
чей в системе дистанционного управле-
ния замками дверей и до 4 электронных
ключей в системе дистанционного управ-
ления автомобилем.
Пока они зарегистрированы, для снятия
системы с охраны можно использовать
любой из ключей, отличный от ключа,
которым система была активирована.
Чтобы заказать дополнительный ключ,
обратитесь в авторизованный
сервисный
центр MITSUBISHI MOTORS.
Радиус действия пульта системы дистан-
ционного управления замками дверей
составляет примерно 4 м.
Если не удается запереть или отпереть
автомобиль при помощи пульта дистанци-
онного управления либо включить или
выключить охранную сигнализацию, воз-
можно, требуется замена элемента пита-
ния.
См. раздел «Процедура замены элемента
питания в ключе», стр. 3-7.
Если
после нажатия кнопки UNLOCK
на ключе либо кнопки запирания/отпира-
ния на ручке двери водителя или перед-
него пассажира в течение 30 секунд
не будет открыта не одна из дверей, двери
автоматически запираются вновь. В этом
случае также начнется стадия постановки
системы на охрану.
ПРИМЕЧАНИЕ
Интервал времени между нажатием
кнопки UNLOCK на ключе либо кнопки
запирания/отпирания на ручке двери
водителя или переднего пассажира и авто-
матическим запиранием дверей можно
изменить. Более подробную информацию
можно получить в авторизованном сер-
висном центре MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
Smartphone Link Display Audio, настройки
можно менять непосредственно на дис-
плее. Более подробная информация пред
-
ставлена в отдельном руководстве.
Включение сигнала тревоги
ПРИМЕЧАНИЕ
Если в режиме охраны открыть капот,
наружный сигнал тревоги включается
немедленно без подачи сигнала предупреж-
дения с помощью внутреннего зуммера.
ПРИМЕЧАНИЕ

Электростеклоподъемники
3-30Запирание и отпирание дверей
3
2.Сигнализация включается примерно на
30 секунд.
Мигают указатели поворота и подается пре-
рывистый звуковой сигнал (сигнал сирены
для автомобилей, оснащенных датчиком
салона).
3.Сигнализация снова включится при повтор-
ном обнаружении противоправных дей-
ствий, даже если сигнал тревоги уже
выключился.
E00302001887
Сигнал тревоги при срабатывании охранной
сигнализации можно отключить следующими
способами:
Нажав кнопку LOCK или UNLOCK на ключе.
(После нажатия кнопки LOCK все двери
будут заперты, если они закрыты, после
чего снова начнется этап постановки
системы на охрану.)
Повернув ключ в замке зажигания в положе-
ние ON (для автомобилей с системой дис-
танционного управления замками дверей).
Включив режим работы ON (для автомоби-
лей с системой дистанционного управления
автомобилем).
Заперев и
отперев двери, включая дверь
багажного отделения, с помощью функции
дистанционного управления автомобилем,
имея электронный ключ при себе (для авто-
мобилей, оборудованных системой дистан-
ционного управления автомобилем).
E00302201775
Электрический привод стеклоподъемников дей-
ствует, только ко гд а включено зажигание или
включен режим работы ON.
E00302303578
Электрический стеклоподъемник каждой двери
включается при нажатии соответствующего
включателя. Время, на которое включается сигнал тре-
воги внутреннего зуммера, можно изме-
нить. Более подробную информацию
можно получить в авторизованном сер-
висном центре MITSUBISHI MOTORS.
Отключение сигнала тревоги
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Если при включении наружного сигнала
тревоги закрыть дверь или дверь багаж-
ного отделения, это не отключит сигнал
тревоги (кроме автомобилей с датчиком
салона).
Если при повороте ключа зажигания
в положение ON или включении режима
работы ON 4 раза раздается звуковой сиг-
нал зуммера, это указывает на то, что
во время стоянки автомобиля включался

сигнал тревоги.
Проверьте, ничего ли не украдено
из салона автомобиля.
Память включения сигнала тревоги
не стирается даже при отключении акку-
муляторной батареи.
Электростеклоподъемники
Включатели привода
электростеклоподъемников
1:стеклоподъемник двери водителя
2:стеклоподъемник двери переднего
пассажира
3:стеклоподъемник левой задней двери
4:стеклоподъемник правой задней двери
5:включатель блокировки
стеклоподъемников
Клавиши со стороны водителя
