MITSUBISHI L200 2020 Руководство по эксплуатации и техобслуживанию (in Russian)

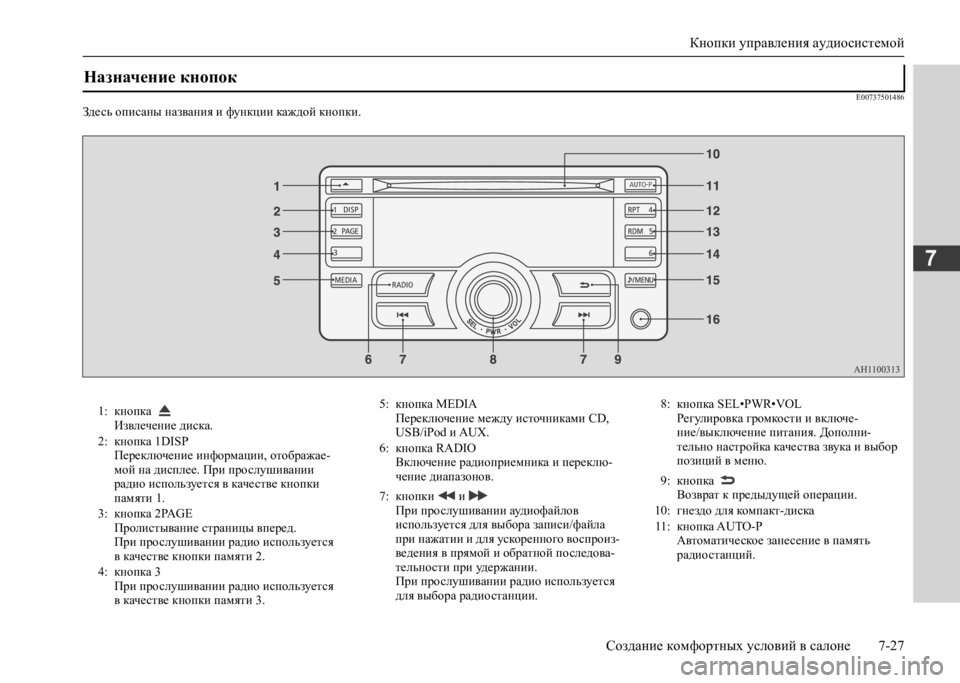

Кнопки управления аудиосистемой
Создание комфортных условий в салоне 7-27
7
E00737501486Здесь описаны названия и функции каждой кнопки.
Назначение кнопок
1: кнопка Извлечение диска. 2: кнопка 1DISP Переключение информации, отображае-мой на дисплее. При прослушивании радио используется в качестве кнопки памяти 1. 3: кнопка 2PAGE Пролистывание страницы вперед. При прослушивании радио используется в качестве кнопки памяти 2. 4: кнопка 3 При прослушивании радио используется в качестве кнопки памяти 3.
5: кнопка MEDIAПереключение между источниками CD, USB/iPod и AUX. 6: кнопка RADIO Включение радиоприемника и переклю-чение диапазонов.
7: кнопки и При прослушивании аудиофайлов используется для выбора записи/файла при нажатии и для ускоренного воспроиз-ведения в прямой и обратной последова-тельности при удержании.При прослушивании радио используется для выбора радиостанции.
8: кнопка SEL•PWR•VOLРегулировка громкости и включе-ние/выключение питания. Дополни-тельно настройка качества звука и выбор позиций в меню.
9: кнопка Возврат к предыдущей операции. 10: гнездо для компакт-диска11: кнопка AUTO-P Автоматическое занесение в память радиостанций.

Прослушивание радио
7-28 Создание комфортных условий в салоне
7
E00737601780
E00737701303
В данном разделе объясняется, как прослуши- вать радиостанции в диапазонах AM и FM.
Нажмите кнопку RADIO для переключения диапазона.
Переключение происходит между диапазонами AM и FM.Выбранный диапазон отображается на дисплее.
12: кнопка 4RPT Включение/выключение режима повтор-ного воспроизведения записей. При про-слушивании радио используется в качестве кнопки памяти 4. 13: кнопка 5RDM Включение/выключение воспроизведе-ния записей в случайном порядке. При прослушивании радио используется в качестве кнопки памяти 5. 14: кнопка 6 При прослушивании радио используется в качестве кнопки памяти 6.
15: кнопка /MENU Переключение в режим меню. 16: внешний аудиовход («мини-джек») Подключение реализуемых на рынке аудиоустройств.
Кнопки дистанционного управ-
ления аудиосистемой на рулевом
колесе*
1: кнопка увеличения/уменьшения громкости Регулировка громкости аудиосистемы.
2: кнопки и Выбор записей на компакт-диске и других источниках, выбор радиостанций.Нажмите и удерживайте для ускоренного воспроизведения в прямой и обратной последовательности. 3: кнопка SOURCE Нажмите и удерживайте для включе-ния/выключения аудиосистемы. Также при каждом кратковременном нажатии на эту кнопку происходит переключение между источниками звука.Порядок переключения показан ниже.
Прослушивание радио
Прослушивание радио
ПРИМЕЧАНИЕ
 При каждом нажатии кнопки RADIO про- исходит переключение диапазонов в сле-дующей последовательности: FM1, FM2 и AM.

Воспроизведение компакт-дисков
Создание комфортных условий в салоне 7-29
7
Нажмите на кнопку или , чтобы устано- вить частоту прослушиваемой станции.
Вы можете занести частоту радиостанции в память, для того чтобы вызвать ее одним нажатием кнопки.
1. Настройтесь на частоту, которую хотите занести в память.2. Нажмите и удерживайте любую из кнопок от кнопки 1DISP до кнопки 6.
Звуковой сигнал подтвердит внесение частоты в память соответствующей кнопки памяти.
В режиме AUTO-P в память автоматически заносятся частоты шести радиостанций с самым сильным сигналом по убыванию в порядке, соответствующем кнопкам памяти.
Нажмите и удерживайте кнопку AUTO-P.
После перехода в режим AUTO-P начинается автоматический поиск радиостанций.После завершения операций начнется прием радиостанции, частота которой зарегистриро- вана в ячейке памяти кнопки [1].
E00737801131
В данном разделе приведена информация о воспроизведении компакт-дисков (CD-DA/CD-TEXT).
Вставьте компакт-диск.
Вставьте компакт-диск для автоматического запуска воспроизведения  «Установка и извлечение компакт-диска» (стр. 7-25).Если диск уже загружен в проигрыватель, нажмите на кнопку MEDIA, чтобы выбрать ком-пакт-диск в качестве источника звука.
Ручной выбор/поиск радиостан-
ции
Кнопка Увеличивает значение прини- маемой частоты.
Кнопка Уменьшает значение прини- маемой частоты.
Кнопка (нажать и удерживать)
Отпустите кнопку, чтобы запустить поиск радиостан-ции. Когда станция будет най-дена, сканирование остано-вится. Кнопка (нажать и удерживать)
Внесение радиостанций
в память
ПРИМЕЧАНИЕ
 В память можно занести не более шести радиостанций для каждого диапазона.
 При выборе кнопки, в ячейке памяти которой уже зарегистрирована радиостан-ция, будет перезаписана новая частота.
 При нажатии кнопки памяти будет выбрана частота, ранее занесенная в память.
Автоматические занесение
в память частот радиостанций
ПРЕДОСТЕРЕЖЕНИЕ
 Помните о том, что частоты, занесенные в память раньше, будут перезаписаны.
ПРИМЕЧАНИЕ
 При нажатии кнопки памяти будет выбрана частота, ранее занесенная в память.
 При нажатии кнопки AUTO-P осущест- вляется переход между обычным режи-мом и режимом AUTO-P.
 В режиме AUTO-P возможен ручной выбор/поиск, а также автоматический поиск радиостанций.
 Когда сильный сигнал менее шести стан- ций, минимальный сигнал запоминается в оставшиеся кнопки памяти.
Воспроизведение
компакт-дисков
Воспроизведение
компакт-дисков

Воспроизведение файлов в формате MP3/WMA/AAC
7-30 Создание комфортных условий в салоне
7
Нажмите на кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор следующей или предыдущей записи.
Нажмите и удерживайте кнопку или кнопку
.
Эти кнопки позволяют выполнить ускоренное воспроизведение текущей записи в прямой/обратной последовательности.
Можно выбрать режимы повторного воспроиз- ведения и воспроизведения записей в случай-ном порядке.
Нажмите на кнопку 4RPT.
Будет осуществляться повторное воспроизведе- ние текущей записи.
Нажмите на кнопку 5RDM.
Будет осуществляться воспроизведение записей на диске в произвольном порядке.
Возможен поиск записи в момент воспроизведе- ния.
1. Нажмите на кнопку SEL•PWR•VOL. 2. Для выбора записи вращайте регулятор SEL•PWR•VOL.3. Нажмите на кнопку SEL•PWR•VOL.Начнется воспроизведение выбранной записи.
E00737901132
В этом разделе объясняется, как воспроизвести аудиофайлы с компакт-диска.
Вставьте компакт-диск.
Вставьте компакт-диск для автоматического запуска воспроизведения  «Установка и извлечение компакт-диска» (стр. 7-25).Если диск уже загружен в проигрыватель, нажмите на кнопку MEDIA, чтобы выбрать ком-пакт-диск в качестве источника звука.
Нажмите на кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор следующей или предыдущей записи.
Выбор записи
Ускоренное воспроизведение
текущей записи в прямой/
обратной последовательности
Изменение режима воспроизве-
дения
Режим повторного воспроизведения
(RPT)
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
 При извлечении диска этот режим будет отменен.
Режим воспроизведения записей
в случайном порядке (RDM)
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
 При извлечении диска этот режим будет отменен.
Поиск записей
Воспроизведение файлов
в формате MP3/WMA/AAC
Воспроизведение файлов
в формате MP3/WMA/AAC
ПРИМЕЧАНИЕ
 В зависимости от структуры файлов чте- ние содержимого компакт-диска может занять некоторое время.
Выбор записи (файла)

Воспроизведение файлов в формате MP3/WMA/AAC
Создание комфортных условий в салоне 7-31
7
Нажмите и удерживайте кнопку или .
Эти кнопки позволяют выполнить ускоренное воспроизведение текущей записи в прямой/обратной последовательности.
Можно выбрать режимы повторного воспроиз- ведения и воспроизведения записей в случай-ном порядке.
Нажмите на кнопку 4RPT.
Будет осуществляться повторное воспроизведе- ние текущей записи.
Нажмите на кнопку 4RPT во время повторного воспроизведения записи.
Будет осуществляться повторное воспроизведе- ние записей, содержащихся в выбранной папке.
Нажмите на кнопку 5RDM.
Будет осуществляться воспроизведение записей в папке в произвольном порядке.
Нажмите на кнопку 5RDM во время воспроиз- ведения записей в папке в случайном порядке.
Будет осуществляться воспроизведение всех записей в папках на диске в произвольном порядке.
Поиск папок и файлов и выбор записи.
1. Нажмите на кнопку SEL•PWR•VOL. 2. Для выбора папки вращайте регулятор SEL•PWR•VOL.3. Нажмите на кнопку SEL•PWR•VOL.
Будут показаны файлы в выбранной папке. 4. Для выбора файла вращайте регулятор SEL•PWR•VOL.5. Нажмите на кнопку SEL•PWR•VOL.
Начнется воспроизведение выбранного файла (записи).
Ускоренное воспроизведение
текущей записи в прямой/
обратной последовательности
Изменение режима воспроизве-
дения
Режим повторного воспроизведения
(RPT)
ПРИМЕЧАНИЕ
 Для отмены необходимо дважды нажать на кнопку 4RPT.
 При извлечении диска этот режим будет отменен.
Режим повторного воспроизведения
записей в папке
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
 При извлечении диска этот режим будет отменен.
 Даже при выборе файла режим повтор- ного воспроизведения записей в папке не будет отменен.
Режим воспроизведения записей
в случайном порядке (RDM)
ПРИМЕЧАНИЕ
 Для отмены необходимо дважды нажать на кнопку 5RDM.
 При извлечении диска этот режим будет отменен.
Режим воспроизведения записей
в папках в случайном порядке
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
Поиск записей
ПРИМЕЧАНИЕ
 Во время выбора папки нажмите на кнопку , чтобы отменить режим поиска записей.

Воспроизведение записей с проигрывателя iPod*
7-32 Создание комфортных условий в салоне
7
E00738001420
При подключении устройств iPod/iPhone к дан- ному устройству можно воспроизводить файлы, которые содержатся на этих устройствах.
 Если в течение 10 секунд после выбора папки не выполняются никакие действия, режим поиска записей отменяется.
 Во время выбора файла нажмите на кнопку , чтобы вернуться к преды-дущей операции.
 Во время выбора файла нажмите и удер- живайте кнопку , чтобы отменить режим поиска записей.
 Режим поиска записей будет отменен при выполнении операций с диском, например при выборе записей.
Воспроизведение записей
с проигрывателя iPod*
ПРЕДОСТЕРЕЖЕНИЕ
 Не оставляйте устройства iPod/iPhone без присмотра внутри автомобиля.
 Запрещается держать эти устройства в руках и использовать их во время управ-ления автомобилем. Это очень опасно.
 Наша компания не несет ответственности за потерю данных, которая произошла при подключении устройств iPod/iPhone к аудиосистеме.
ПРИМЕЧАНИЕ
 В зависимости от действий при использо- вании устройств может произойти повреждение и удаление аудиофайлов, поэтому рекомендуется создавать резервную копию данных.
ПРИМЕЧАНИЕ
 В зависимости от поколения, модели и программного обеспечения устройств iPod/iPhone воспроизведение может ока-заться невозможным (  стр. 7-18). Кроме того, могут быть недоступны функции воспроизведения, описанные в данном документе.
 Рекомендуется использовать устройства iPod/iPhone, программное обеспечение которых обновлено до последней версии.
 Для получения сведений о подключении устройств iPod/iPhone см. раздел «Под-ключение проигрывателя iPod», стр. 7-105.
 При подключении устройств iPod/iPhone используйте имеющиеся в продаже кабели iPod.
 Выполните полную настройку устрой- ства, чтобы во время движения автомо-биля не требовались опасные действия, например подключение соединительного кабеля.
 Из соображений безопасности, при под- ключении или отключении устройства iPod/iPhone сначала остановите автомо-биль.
ПРЕДОСТЕРЕЖЕНИЕ
 В зависимости от состояния устройства iPod/iPhone может потребоваться некото-рое время для опознания устройства и начала воспроизведения.
 В зависимости от модели iPod/iPhone кнопки аудиосистемы могут не действо-вать, пока к системе подключено устрой-ство iPod/iPhone.
 Технические характеристики и настройки устройства iPod/iPhone могут быть причи-ной недоступности подключения или отличий в функциях или элементах интер-фейса.
 В зависимости от свойств аудиофайлов, находящихся в памяти устройств iPod/iPhone, информация о записях может отображаться неправильно.
 В зависимости от состояния автомобиля или устройства iPod/iPhone воспроизведе- ние может оказаться невозможным после запуска двигателя.
 Воспроизведение файлов, защищенных авторским правом, может оказаться невоз-можным.
 Рекомендуется полностью убрать настройки эквалайзера в устройстве iPod/iPhone.
 Включите устройство iPod/iPhone после подключения к аудиосистеме.
 Если устройство iPod/iPhone работает неправильно, отсоедините устройство iPod/iPhone от аудиосистемы, выполните его перезагрузку и подключите повторно.
ПРИМЕЧАНИЕ

Воспроизведение записей с проигрывателя iPod*
Создание комфортных условий в салоне 7-33
7
Нажмите кнопку MEDIA, чтобы выбрать USB (iPod) в качестве источника звука.
Выбранный источник звука отображается на дисплее.
Нажмите на кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор следующей или предыдущей записи.
Нажмите и удерживайте кнопку или .
Эти кнопки позволяют выполнить ускоренное воспроизведение текущей записи в пря-мой/обратной последовательности.
Доступен режим повторного воспроизведения и режим воспроизведения в случайном порядке.
Нажмите на кнопку 4RPT.
Будет осуществляться повторное воспроизведе- ние текущей записи.
Нажмите на кнопку 5RDM.
Будет осуществляться воспроизведение записей в случайном порядке внутри текущей выбран-ной категории.
Нажмите на кнопку 5RDM во время воспроиз- ведения записей в альбоме в случайном порядке.
Будет осуществляться воспроизведение записей в альбоме в случайном порядке.
Поиск категорий или названий записей и выбор записи.
1. Нажмите на кнопку SEL•PWR•VOL. 2. Для выбора категории вращайте регулятор SEL•PWR•VOL.3. Нажмите на кнопку SEL•PWR•VOL. Будут показаны категории или файлы в выбранной категории.4. Поверните регулятор SEL•PWR•VOL, чтобы выбрать категорию или запись.5. Нажмите на кнопку SEL•PWR•VOL.Повторите шаги 1–4 и выполните поиск записей. Выберите запись и нажмите на кнопку SEL•PWR•VOL для начала вос- произведения.
Воспроизведение записей
с устройства iPod
Выбор записи (файла)
Ускоренное воспроизведение
текущей записи в прямой/
обратной последовательности
Изменение режима воспроизведе-
ния
Режим повторного воспроизведения
(RPT)
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
Режим воспроизведения записей
в случайном порядке (RDM)
ПРИМЕЧАНИЕ
 Для отмены необходимо дважды нажать на кнопку 5RDM.
Режим воспроизведения записей
в альбоме в случайном порядке
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
Поиск записей
ПРИМЕЧАНИЕ
 Во время выбора категории (1-й уровень) нажмите на кнопку , чтобы отменить режим поиска записей.
 Если в течение 10 секунд после выбора категории не выполняются никакие дей-ствия, режим поиска записей отменяется.
 Во время выбора записи нажмите на кнопку , чтобы вернуться к преды-дущей операции.

Прослушивание записей с USB-накопителя*
7-34 Создание комфортных условий в салоне
7E00736501665
При подключении к данному устройству устройств USB, например USB-накопителей, можно прослушивать записи, содержащиеся на этих устройствах.
 Во время выбора записи нажмите и удер- живайте кнопку , чтобы отменить режим поиска записей.
 Режим поиска записей будет отменен при выполнении операций с iPod, например при выборе записей.
Прослушивание записей
с USB-накопителя*
ПРЕДОСТЕРЕЖЕНИЕ
 Не оставляйте устройства USB без при- смотра внутри автомобиля.
 Запрещается держать эти устройства в руках и использовать их во время управ-ления автомобилем. Это очень опасно.
 Не используйте жесткие диски или устройства для чтения карт памяти, так как может произойти повреждение храня-щихся на них данных. Если они были по ошибке подключены, переведите замок зажигания в положение LOCK, после чего отсоедините подключенное оборудование.
 Из-за опасности потери данных рекомен- дуется сделать резервную копию файлов.
ПРИМЕЧАНИЕ
 Не предоставляется никаких гарантий на отсутствие повреждений устройств USB или потери данных, хранящихся на них.
 В зависимости от действий при использо- вании устройств может произойти повреждение и удаление аудиофайлов, поэтому рекомендуется создавать резервную копию данных.
ПРИМЕЧАНИЕ
 Можно подключать цифровые аудиопрои- грыватели с поддержкой протокола Mass Storage Class.
 Для получения сведений о подключении устройств USB см. раздел «Подключение USB-накопителя», стр. 7-104.
 При подключении устройств USB исполь- зуйте соединительный кабель. Подключе-ние без использования кабеля может привести к повышенной нагрузке на разъем и его повреждениям.
 Выполните полную настройку устрой- ства, чтобы во время движения автомо-биля не требовались опасные действия, например подключение соединительного кабеля.
 Из соображений безопасности, при под- ключении или отключении устройства USB сначала остановите автомобиль.
ПРЕДОСТЕРЕЖЕНИЕ
 Запрещается подключать к входному разъ- ему USB другие устройства, кроме аудио-устройств. Это может стать причиной повреждений устройства или оборудова-ния.
 В зависимости от состояния устройства USB может потребоваться некоторое время для опознания устройства и начала воспроизведения.
 В зависимости от модели устройства USB кнопки аудиосистемы могут не действо-вать, пока к системе подключено устрой-ство USB.
 Технические характеристики и настройки устройства USB могут быть причиной недоступности подключения или отличий в функциях или элементах интерфейса.
 В зависимости от свойств аудиофайлов, находящихся в памяти устройства USB, информация о записях может отобра- жаться неправильно.
 В зависимости от состояния автомобиля или устройства iPod/iPhone воспроизведе-ние может оказаться невозможным после запуска двигателя.
 Воспроизведение файлов, защищенных авторским правом, может оказаться невоз-можным.
 Данное устройство может воспроизводить файлы форматов MP3, WMA и AAC.
 В зависимости от типа устройства USB его использование может оказаться невоз-можным или некоторые функции могут быть недоступны.
ПРИМЕЧАНИЕ

Прослушивание записей с USB-накопителя*
Создание комфортных условий в салоне 7-35
7
Нажмите кнопку MEDIA, чтобы выбрать USB в качестве источника звука. Выбранный источ-ник звука отображается на дисплее.
Нажмите на кнопку или для выбора записи.
С помощью этих кнопок осуществляется выбор следующей или предыдущей записи.
Нажмите и удерживайте кнопку или .
Эти кнопки позволяют выполнить ускоренное воспроизведение текущей записи в прямой/обратной последовательности.
Можно выбрать режимы повторного воспроиз- ведения и воспроизведения записей в случай-ном порядке.
Нажмите на кнопку 4RPT.
Будет осуществляться повторное воспроизведе- ние текущей записи.
Нажмите на кнопку 4RPT во время повторного воспроизведения записи.
Будет осуществляться повторное воспроизведе- ние записей, содержащихся в выбранной папке.
Нажмите на кнопку 5RDM.
Будет осуществляться воспроизведение записей в случайном порядке внутри выбранной папки.
Нажмите на кнопку 5RDM во время воспроиз- ведения записей в папке в случайном порядке.
Будет осуществляться воспроизведение записей во всех папках в произвольном порядке.
 Рекомендуемый тип файловой системы для устройств USB — FAT32.
 Максимальный поддерживаемый объем устройств USB — 32 Гб.
 Рекомендуется подключать к аудиоси- стеме устройства USB, которые содержат аудиофайлы.
Прослушивание записей
с USB-накопителя
Выбор записи (файла)
Ускоренное воспроизведение
текущей записи в прямой/обратной
последовательности
ПРИМЕЧАНИЕ
Изменение режима воспроизве-
дения
Режим повторного воспроизведения
(RPT)
ПРИМЕЧАНИЕ
 Для отмены необходимо дважды нажать на кнопку 4RPT.
Режим повторного воспроизведения
записей в папке
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.
 Даже при выборе файла режим повтор- ного воспроизведения записей в папке не будет отменен.
Режим воспроизведения записей
в папке в случайном порядке (RDM)
ПРИМЕЧАНИЕ
 Для отмены необходимо дважды нажать на кнопку 5RDM.
Режим воспроизведения записей
во всех папках в случайном порядке
ПРИМЕЧАНИЕ
 При повторном нажатии кнопки этот режим будет отменен.

Режим использования внешнего аудиовхода AUX
7-36 Создание комфортных условий в салоне
7
Поиск папок и файлов и выбор записи.
1. Нажмите на кнопку SEL•PWR•VOL. 2. Для выбора папки вращайте регулятор SEL•PWR•VOL.3. Нажмите на кнопку SEL•PWR•VOL.Будут показаны файлы в выбранной папке.4. Для выбора файла вращайте регулятор SEL•PWR•VOL.5. Нажмите на кнопку SEL•PWR•VOL.Начнется воспроизведение выбранного файла (записи).
E00736901177
Подключив внешнее устройство с помощью входного кабеля к разъему AUX, можно прослу-шивать записи с внешнего устройства через динамики системы.
Нажмите на кнопку MEDIA, чтобы переклю- читься в режим внешнего аудиовхода AUX.
 Даже при выборе файла режим случай- ного воспроизведения записей во всех папках не будет отменен.
Поиск записей
ПРИМЕЧАНИЕ
 Во время выбора папки нажмите
на кнопку , чтобы отменить режим поиска записей.
 Если в течение 10 секунд после выбора папки не выполняются никакие действия, режим поиска записей отменяется.
 Во время выбора файла нажмите
на кнопку , чтобы вернуться к преды- дущей операции.
 Во время выбора файла нажмите и удер-
живайте кнопку , чтобы отменить режим поиска записей.
ПРИМЕЧАНИЕ
 Режим поиска записей будет отменен при выполнении операций, например при выборе записей.
Режим использования
внешнего аудиовхода AUX
A: внешний аудиовход («мини-джек»)
ПРИМЕЧАНИЕПРЕДОСТЕРЕЖЕНИЕ
 Подключение аудиоустройства необхо- димо выполнять при выключенном режиме использования внешнего аудио-входа или при выключенной громкости.
 Если внешнее аудиоустройство не под- ключено, аудиосистема все равно пере-ключится в режим воспроизведения с дополнительного устройства (AUX), поэтому следите за уровнем громкости при неподключенном внешнем устрой-стве.
ПРИМЕЧАНИЕ
 В зависимости от типа подключенного аудиоустройства может присутствовать некоторый уровень шума.
 Питание подключенного аудиоустройства должно выполняться от собственных эле-ментов питания. Если при использовании аудиоустройства выполняется его зарядка через разъем прикуривателя, это может стать причиной шума в динамиках.
 Если к системе не подключены аудио- устройства, не следует выбирать режим использования внешнего аудиовхода. Это может стать причиной появления шума в динамиках.
