ACC-1
ENGINE
C
DE
F
G H
I
J
K L
M
SECTION ACC
A
ACC
N
O P
CONTENTS
ACCELERATOR CONTROL SYSTEM
PRECAUTION ....... ........................................2
PRECAUTIONS .............................................. .....2
Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ............................................................. ......
2
REMOVAL AND INSTALLATION ................3
ACCELERATOR CONTROL SYSTEM .......... .....3
Exploded View .................................................... ......3
Removal and Installation ..................................... .....3
Inspection .................................................................3
SERVICE DATA AND SPECIFICATIONS
(SDS) ............... .......................................... ....
5
SERVICE DATA AND SPECIFICATIONS
(SDS) ..................................................................
5
Accelerator Control .............................................. .....5
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 2 of 3641
ACC-2
< PRECAUTION >
PRECAUTIONS
PRECAUTION
PRECAUTIONS
Precaution for Supplemental Restraint System (SRS) "AIR BAG" and "SEAT BELT
PRE-TENSIONER"
INFOID:0000000012432475
The Supplemental Restraint System such as “A IR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. Information necessary to service the system safely is included in the SR and SB section of
this Service Manual.
WARNING:
• To avoid rendering the SRS inopera tive, which could increase the risk of personal injury or death in
the event of a collision which would result in air bag inflation, all maintenance must be performed by
an authorized NISSAN/INFINITI dealer.
• Improper maintenance, including in correct removal and installation of the SRS, can lead to personal
injury caused by unintent ional activation of the system. For re moval of Spiral Cable and Air Bag
Module, see the SR section.
• Do not use electrical test equipmen t on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harn esses can be identified by yellow and/or orange harnesses or har-
ness connectors.
PRECAUTIONS WHEN USING POWER TOOLS (AIR OR ELECTRIC) AND HAMMERS
WARNING:
• When working near the Airbag Diagnosis Sensor Unit or other Airbag System sensors with the Igni-
tion ON or engine running, DO NOT use air or electri c power tools or strike near the sensor(s) with a
hammer. Heavy vibration could activate the sensor( s) and deploy the air bag(s), possibly causing
serious injury.
• When using air or electric power tools or hammers , always switch the Ignition OFF, disconnect the
battery and wait at least three minutes before performing any service.
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 3 of 3641
ACCELERATOR CONTROL SYSTEMACC-3
< REMOVAL AND INSTALLATION >
C
DE
F
G H
I
J
K L
M A
ACC
NP
O
REMOVAL AND INSTALLATION
ACCELERATOR CONTROL SYSTEM
Exploded ViewINFOID:0000000012432476
Removal and InstallationINFOID:0000000012432477
REMOVAL
1. Disconnect harness connector (A) from the accelerator pedal.
2. Remove bolts (B) and accelerator pedal (1).
CAUTION:
• Do not disassemble accelerator pedal.
• Do not drop or impact accelerator pedal.
• Do not expose accelerator pedal to water.
INSTALLATION
Installation is in the reverse order of removal.
NOTE:
• Insert locating pin into brake pedal bracket to position accelerator pedal.
• Perform accelerator pedal inspection. Refer to ACC-3, "
Inspection".
InspectionINFOID:0000000012432478
INSPECTION AFTER INSTALLATION

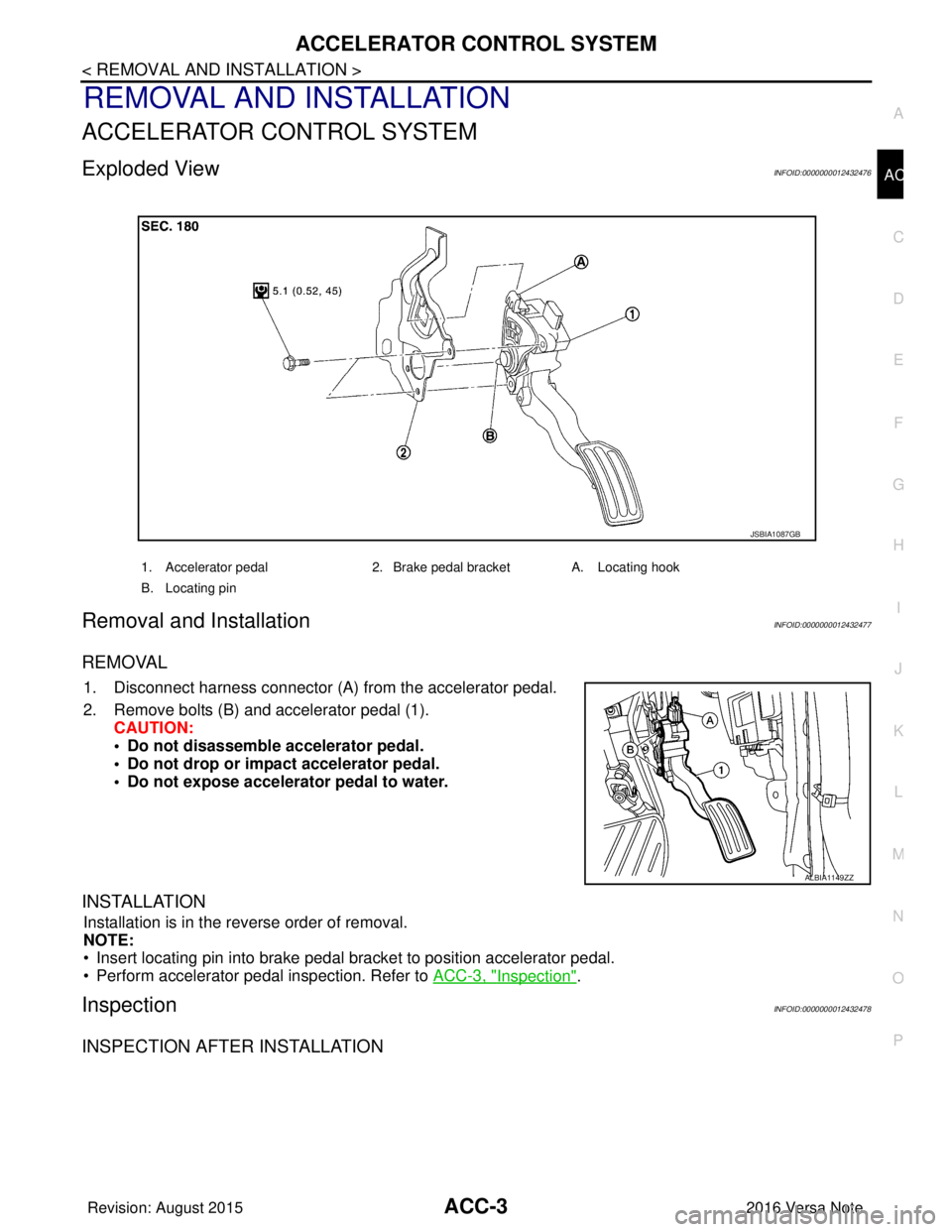

1. Accelerator pedal2. Brake pedal bracket A. Locating hook
B. Locating pin
JSBIA1087GB
ALBIA1149ZZ
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 4 of 3641
ACC-4
< REMOVAL AND INSTALLATION >
ACCELERATOR CONTROL SYSTEM
• Check that the accelerator pedal moves smoothly within the speci-fied range.
• Check the accelerator pedal height.
CAUTION:
• Whenever the harness connector of the accelerator pedal position sensor has been disconnected,
perform “ACCELERATOR PEDAL RELEASED POSITION LEARNING”. Refer to EC-128, "
Work Proce-
dure".
• The accelerator pedal should return sm oothly to the fully released position.

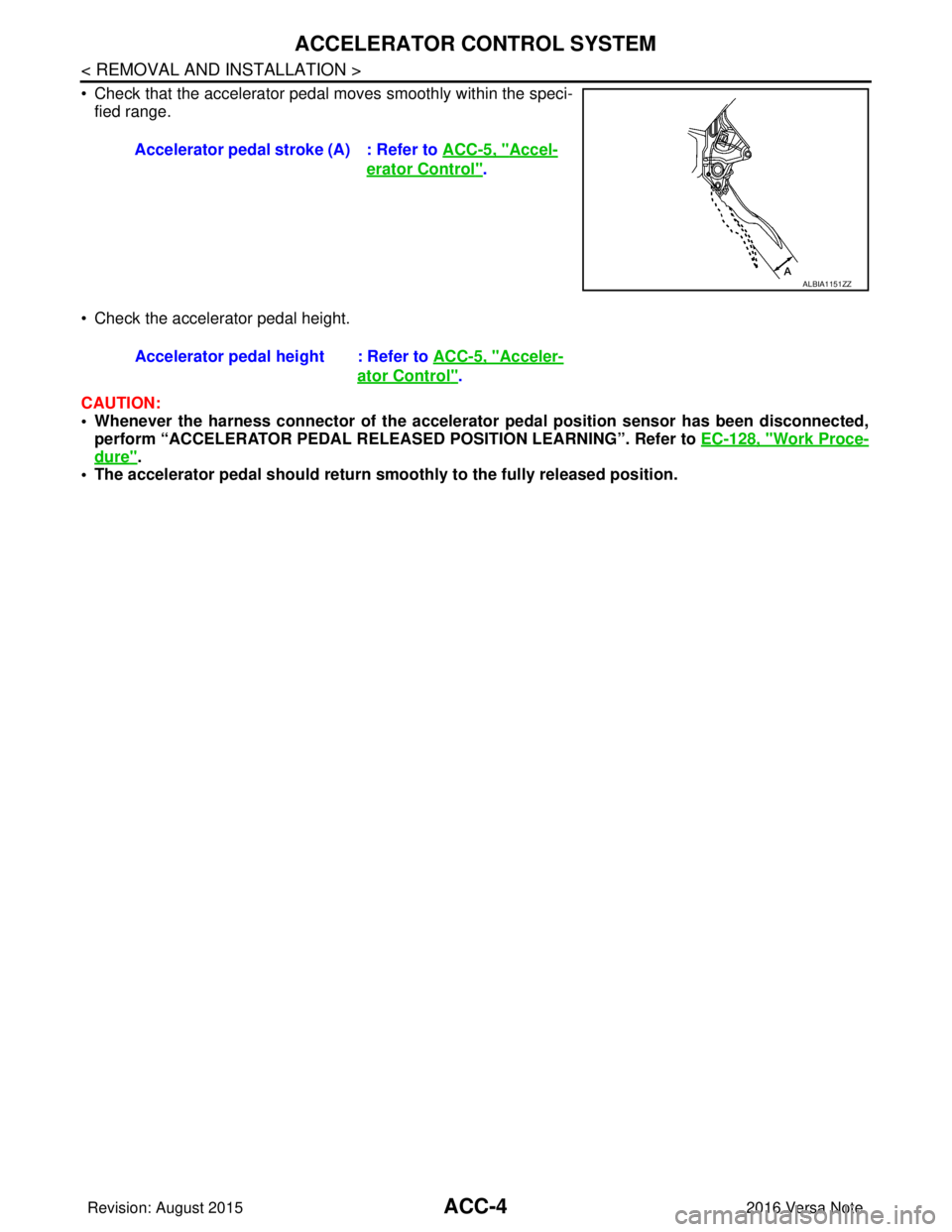

Accelerator pedal stroke (A) : Refer to
ACC-5, "
Accel-
erator Control".
ALBIA1151ZZ
Accelerator pedal height : Refer to ACC-5, "Acceler-
ator Control".
Revision: August 2015 2016 Versa Note
cardiagn.com
Page 5 of 3641
SERVICE DATA AND SPECIFICATIONS (SDS)ACC-5
< SERVICE DATA AND SPECIFICATIONS (SDS)
C
DE
F
G H
I
J
K L
M A
ACC
NP
O
SERVICE DATA AND SPECIFICATIONS (SDS)
SERVICE DATA AND SPECIFICATIONS (SDS)
Accelerator ControlINFOID:0000000012432479
Unit: mm (in)
Accelerator pedal stroke (A)
49.8 - 52.6 (1.96 - 2.07)
Accelerator pedal height 113.0 - 123.0 (4.45 - 4.84)
ALBIA1151ZZ
Revision: August 20152016 Versa Note
cardiagn.com
