OPEL ADAM 2014 Manual de Informação e Lazer (in Portugues)

Arrumação59
Premir o botão (1) e retirar a secção
esquerda do suporte para bicicletas
(2).
Premir o botão (1) e inserir a secção
esquerda do suporte para bicicletas
na secção direita (2).
Fixação do adaptador
Ao transportar duas bicicletas, o
adaptador tem de ser fixado antes de
fixar a primeira bicicleta.
1. Colocar o adaptador no sistema de suporte traseiro conforme
ilustrado.
2. Rodar a alavanca (1) para a frente, segurando-a, de seguida
baixar o adaptador (2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar o cinto fixado ao adaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.

60Arrumação

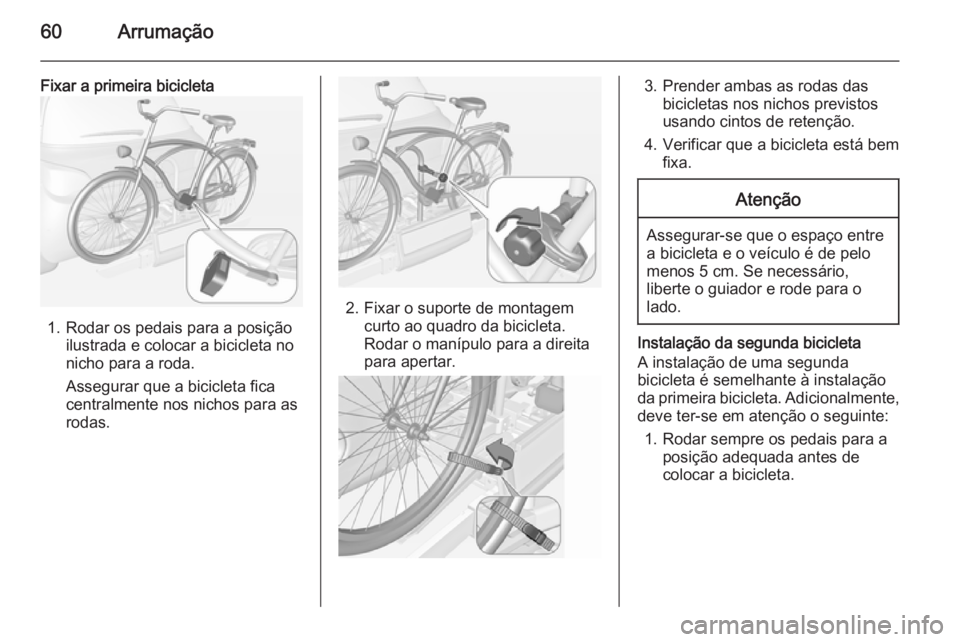

Fixar a primeira bicicleta
1. Rodar os pedais para a posiçãoilustrada e colocar a bicicleta no
nicho para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar que a bicicleta está bem fixa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Instalação da segunda bicicleta
A instalação de uma segunda
bicicleta é semelhante à instalação da primeira bicicleta. Adicionalmente, deve ter-se em atenção o seguinte:
1. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.

Arrumação61
2. Posicionar as bicicletas nosistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
3. Alinhar a bicicleta de trás com a bicicleta da frente. Os cubos das
rodas das bicicletas não podem
tocar-se.
4. Prender a bicicleta de trás com os
suportes de montagem mais
longos e com as presilhas de
retenção como é descrito para a
bicicleta da frente. Os suportes de montagem devem ser fixados em
paralelo.5. Adicionalmente, prender ambas as rodas da bicicleta de trás nos
encaixes das rodas utilizando as
presilhas tensoras.
Recomenda-se a colocação de um sinal de aviso na última bicicleta, para
aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
■ Sem adaptador fixado:
Empurrar a alavanca (1) para
desbloquear e segurá-la.
Puxar o suporte (2) para trás para
dobrar o sistema de suporte
traseiro.
■ Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.

62Arrumação
Segurar o quadro (1) da bicicleta de
trás com uma mão e puxar a argola
(2) para desengatar.
Segurar a bicicleta de trás com
ambas as mãos e rebater o sistema de suporte traseiro para trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.
9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desatar as cintas nos pneus de
ambas as bicicletas.
Rodar o manípulo para a esquerda e
remover os suportes de montagem.
Separação do adaptador 1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca (1) para a frente
e segurá-la.
4. Levantar o adaptador (2) na traseiro e removê-lo.

Arrumação63
Desmontagem do suporte para
bicicletas
Pressionar o botão (1) e retirar a
secção superior da estrutura (2).
Premir o botão (1) e montar
novamente o suporte para bicicletas
(2).
Dispor o suporte de montagem
conforme ilustrado.
Girar o manípulo (1) lateralmente
para desbloquear e levantar o
suporte (2).
Dobrar o suporte para trás e, de
seguida, empurrá-lo para a frente até parar (1).
Pressionar o suporte para baixo na
traseira (2).
Dobrar o nicho para as rodas
Dobrar o nicho para as rodas. Apertar as cintas.

64Arrumação
Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
fixação para dentro até ao limite da
rotação. Apertar as cintas.
Dobrar as luzes traseiras
Primeiramente rodar para a frente as luzes traseiras (1) até ao limite da
rotação.
Depois rodar as dobradiças (2) para
a frente até ao limite da rotação.

Arrumação65
Rebater a luz da placa da matrícula
Rebater para a frente a a luz da placada matrícula.
Reinserir o sistema de suporte
traseiro
Atenção
Certifique-se de que todas as
peças rebatíveis, como por
exemplo as cavidades para as
rodas sobresselentes e os
suportes de montagem estão
arrumados correctamente. Caso
contrário, o sistema de suporte
traseiro pode ser danificado ao
tentar-se inseri-lo para dentro.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca solta deverá voltar à
posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.

66ArrumaçãoBagageiraOs encostos traseiros do banco estão
divididos em duas partes. Ambas as
peças podem ser rebatidas para
baixo separadamente.
Expansão da bagageira Se necessário desmontar a coberturada bagageira.
Premir o trinco e empurrar o encosto
de cabeça para baixo.Inserir o trinco de engate do cinto de
segurança no suporte lateral para
proteger o cinto contra eventuais
danos.
Puxar a presilha num ou em ambos
os encostos dos bancos e rebatê-los
sobre a almofada do banco.
Para os rebater para cima, levantar
os encostos do bancos para a
posição vertical até ouvir o som do
encaixe.
Os encostos estão correctamente engatados quando as marcas
vermelhas em ambas as presilhas de
desengate deixarem de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A má fixação
dos encostos pode ter como
resultado ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
Prender os sacos de compras

Arrumação67
Utilizar o gancho na parede lateral
direita da bagageira para pendurar os sacos de compras. Carga máxima:
5 kg
Arrumação traseira Caixa de arrumação
Na bagageira encontra-se uma caixa de arrumação fechável. A cobertura
pode ser fechada rodando o botão.
Tem de estar fechada durante a
condução.
Para abrir, destravar e levantar a
cobertura.
Para retirar a cobertura, abri-la e
deslizar para a esquerda.
A caixa pode ser separada por uma
divisória.
A cobertura da caixa de arrumação
pode ser carregada com um máximo
de 20 kg.
Desmontagem
Para aceder ao triângulo de pré-
-sinalização, tem de se retirar o kit de
reparação de pneus (em algumas
versões), o suporte da rodasobresselente ou, para a substituição
das lâmpadas das luzes traseiras, a
caixa de arrumação:
■ Retirar a cobertura da bagageira 3 67,
■ rebater os encostos traseiros 3 66,
■ abrir a caixa de arrumação,
■ rodar os ganchos de fecho de ambos os lados para trás e
pressionar os olhais de fixação nas
reentrâncias,
■ levantar a caixa de arrumação e colocá-la nos encostos dobrados,
■ retirar a caixa de arrumação da bagageira.
Montagem
■ Colocar a caixa de arrumação nos encostos dobrados,
■ baixar a caixa na bagageira,
■ abrir a caixa de arrumação,
■ levantar os olhais de fixação de ambos os lados e rodar os ganchosde fecho para a frente para fixar acaixa nos olhais de fixação,
■ levantar os encostos traseiros e instalar a cobertura da bagageira,
■ se equipado, guardar a mala com o
kit de reparação de pneus num
compartimento da caixa de
arrumação,
■ fechar e bloquear cobertura.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.

68Arrumação
Abrir
Levantar a cobertura na extremidade
traseira. Engata numa posição quase
vertical. É possível abertura adicional
para encostos de cabeça. Para
fechar, deslocar a cobertura para
além do ponto de engate.
Remoção
Empurrar a cobertura para cima à
esquerda e direita do lado inferior e
retirar.
Colocação
Encaixar a cobertura pressionando
em ambos os lados sobre as guias.
Cobertura do piso na
bagageira
Cobertura do piso traseiro
Levantar a cobertura do piso traseiro. Em função da versão, existem
ferramentas do veículo, equipamento de elevação ou um kit de reparação
de pneus sob a cobertura do piso.
Ferramentas 3 187, kit de reparação
dos pneus 3 194.
