OPEL ANTARA 2014.5 Instrukcja obsługi (in Polish)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ANTARA, Model: OPEL ANTARA 2014.5Pages: 243, PDF Size: 6.04 MB
Page 91 of 243

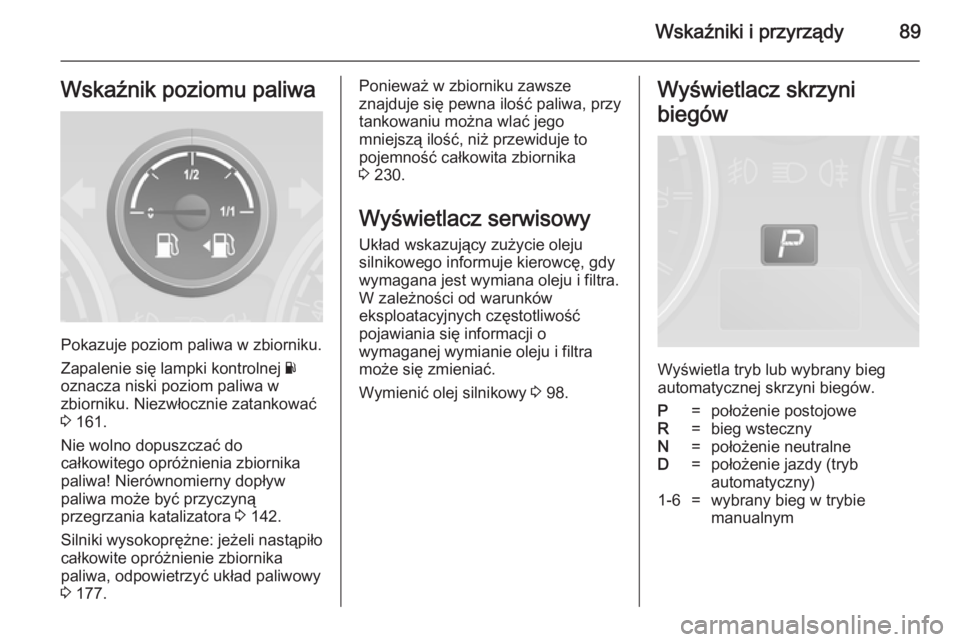

Wskaźniki i przyrządy89Wskaźnik poziomu paliwa
Pokazuje poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej Y
oznacza niski poziom paliwa w zbiorniku. Niezwłocznie zatankować
3 161.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa! Nierównomierny dopływ
paliwa może być przyczyną
przegrzania katalizatora 3 142.
Silniki wysokoprężne: jeżeli nastąpiło
całkowite opróżnienie zbiornika
paliwa, odpowietrzyć układ paliwowy
3 177.
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
3 230.
Wyświetlacz serwisowy Układ wskazujący zużycie oleju
silnikowego informuje kierowcę, gdy
wymagana jest wymiana oleju i filtra.
W zależności od warunków
eksploatacyjnych częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju i filtra
może się zmieniać.
Wymienić olej silnikowy 3 98.Wyświetlacz skrzyni
biegów
Wyświetla tryb lub wybrany bieg
automatycznej skrzyni biegów.
P=położenie postojoweR=bieg wstecznyN=położenie neutralneD=położenie jazdy (tryb
automatyczny)1-6=wybrany bieg w trybie
manualnym

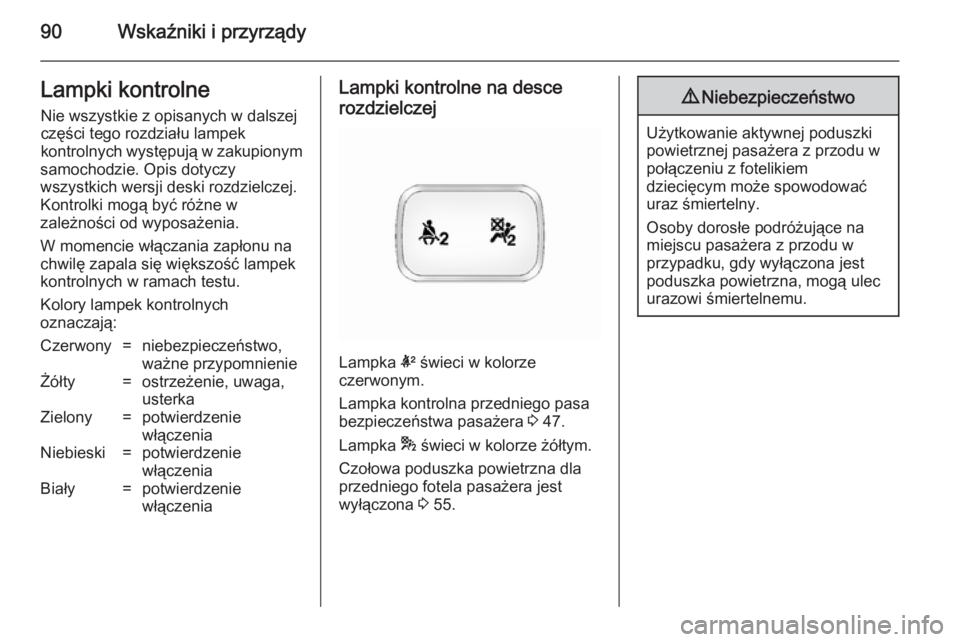

Page 92 of 243
90Wskaźniki i przyrządyLampki kontrolneNie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.
Kontrolki mogą być różne w
zależności od wyposażenia.
W momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony=niebezpieczeństwo,
ważne przypomnienieŻółty=ostrzeżenie, uwaga,
usterkaZielony=potwierdzenie
włączeniaNiebieski=potwierdzenie
włączeniaBiały=potwierdzenie
włączeniaLampki kontrolne na desce
rozdzielczej
Lampka k świeci w kolorze
czerwonym.
Lampka kontrolna przedniego pasa
bezpieczeństwa pasażera 3 47.
Lampka * świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 55.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Page 93 of 243
Wskaźniki i przyrządy91

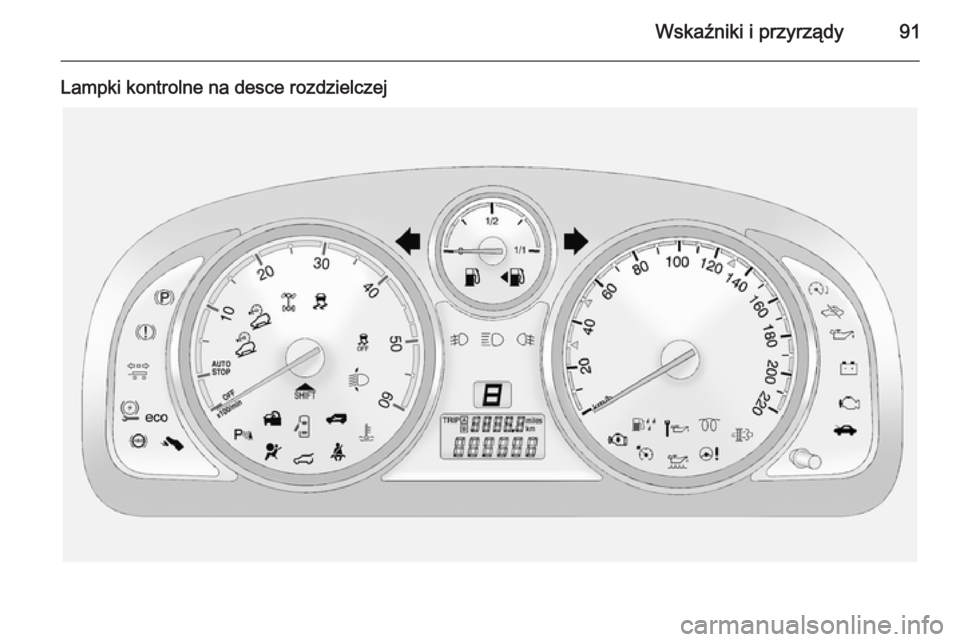

Lampki kontrolne na desce rozdzielczej
Page 94 of 243

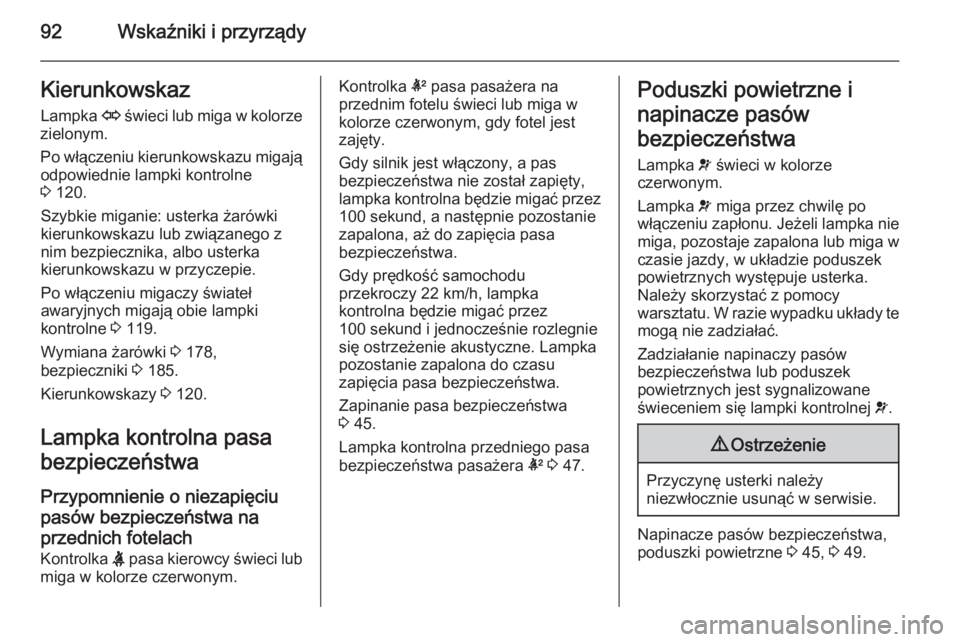

92Wskaźniki i przyrządyKierunkowskazLampka O świeci lub miga w kolorze
zielonym.
Po włączeniu kierunkowskazu migają odpowiednie lampki kontrolne
3 120.
Szybkie miganie: usterka żarówki
kierunkowskazu lub związanego z
nim bezpiecznika, albo usterka
kierunkowskazu w przyczepie.
Po włączeniu migaczy świateł
awaryjnych migają obie lampki
kontrolne 3 119.
Wymiana żarówki 3 178,
bezpieczniki 3 185.
Kierunkowskazy 3 120.
Lampka kontrolna pasa bezpieczeństwa
Przypomnienie o niezapięciupasów bezpieczeństwa naprzednich fotelach
Kontrolka X pasa kierowcy świeci lub
miga w kolorze czerwonym.Kontrolka k pasa pasażera na
przednim fotelu świeci lub miga w
kolorze czerwonym, gdy fotel jest
zajęty.
Gdy silnik jest włączony, a pas
bezpieczeństwa nie został zapięty,
lampka kontrolna będzie migać przez
100 sekund, a następnie pozostanie
zapalona, aż do zapięcia pasa
bezpieczeństwa.
Gdy prędkość samochodu
przekroczy 22 km/h, lampka
kontrolna będzie migać przez
100 sekund i jednocześnie rozlegnie
się ostrzeżenie akustyczne. Lampka
pozostanie zapalona do czasu
zapięcia pasa bezpieczeństwa.
Zapinanie pasa bezpieczeństwa
3 45.
Lampka kontrolna przedniego pasa
bezpieczeństwa pasażera k 3 47.Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze
czerwonym.
Lampka v miga przez chwilę po
włączeniu zapłonu. Jeżeli lampka nie
miga, pozostaje zapalona lub miga w
czasie jazdy, w układzie poduszek
powietrznych występuje usterka.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 45, 3 49.

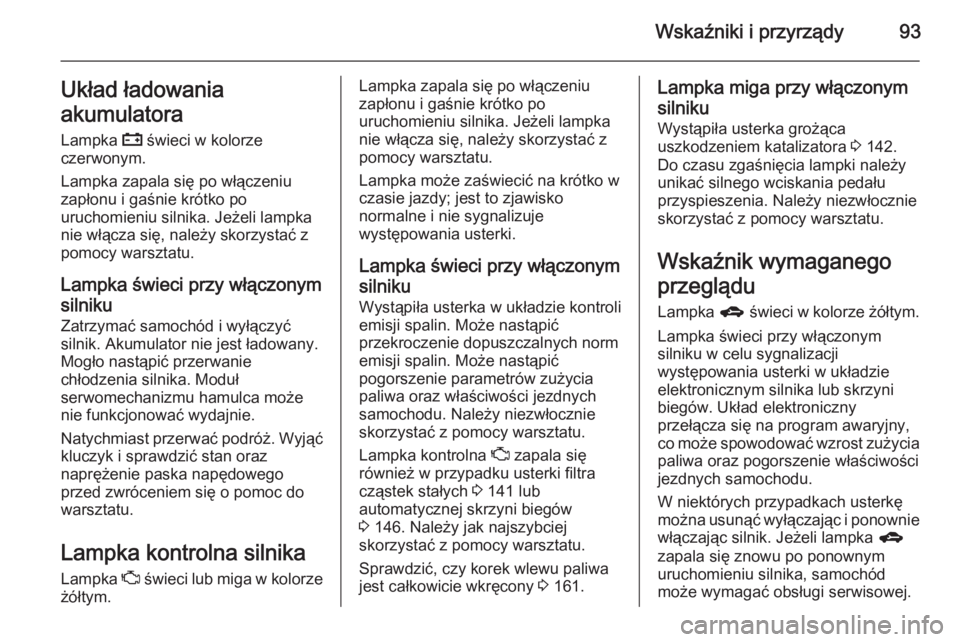

Page 95 of 243
Wskaźniki i przyrządy93Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator nie jest ładowany.
Mogło nastąpić przerwanie
chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie.
Natychmiast przerwać podróż. Wyjąć kluczyk i sprawdzić stan oraz
naprężenie paska napędowego
przed zwróceniem się o pomoc do
warsztatu.
Lampka kontrolna silnika
Lampka Z świeci lub miga w kolorze
żółtym.Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka może zaświecić na krótko w
czasie jazdy; jest to zjawisko
normalne i nie sygnalizuje
występowania usterki.
Lampka świeci przy włączonym
silniku Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Może nastąpić
pogorszenie parametrów zużycia paliwa oraz właściwości jezdnychsamochodu. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka kontrolna Z zapala się
również w przypadku usterki filtra
cząstek stałych 3 141 lub
automatycznej skrzyni biegów 3 146. Należy jak najszybciej
skorzystać z pomocy warsztatu.
Sprawdzić, czy korek wlewu paliwa
jest całkowicie wkręcony 3 161.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora 3 142.
Do czasu zgaśnięcia lampki należy
unikać silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu
Lampka g świeci w kolorze żółtym.
Lampka świeci przy włączonym
silniku w celu sygnalizacji
występowania usterki w układzie
elektronicznym silnika lub skrzyni
biegów. Układ elektroniczny
przełącza się na program awaryjny,
co może spowodować wzrost zużycia paliwa oraz pogorszenie właściwości
jezdnych samochodu.
W niektórych przypadkach usterkę
można usunąć wyłączając i ponownie
włączając silnik. Jeżeli lampka g
zapala się znowu po ponownym
uruchomieniu silnika, samochód
może wymagać obsługi serwisowej.
Page 96 of 243

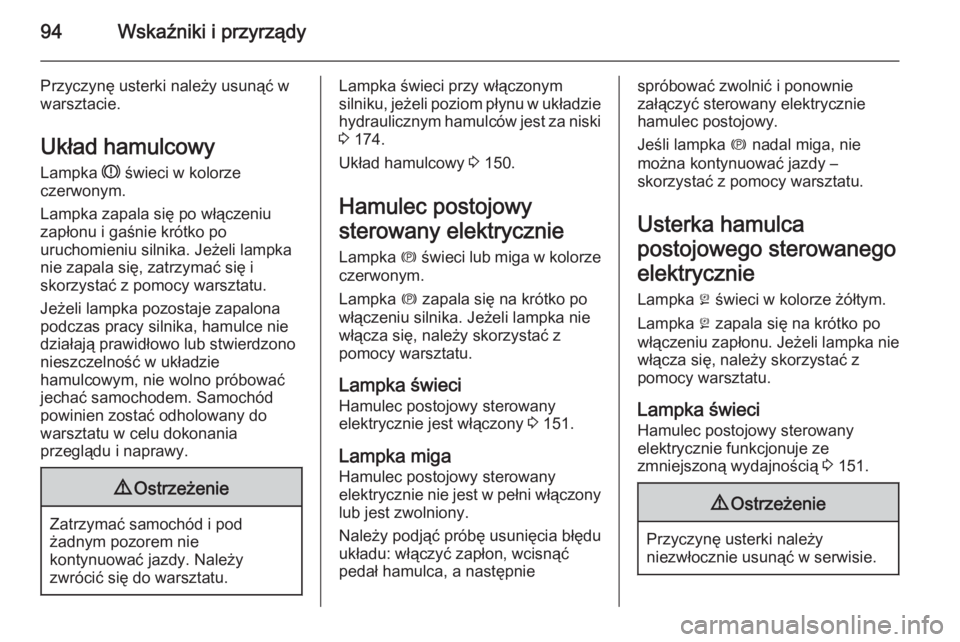

94Wskaźniki i przyrządy
Przyczynę usterki należy usunąć w
warsztacie.
Układ hamulcowy
Lampka R świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie zapala się, zatrzymać się i
skorzystać z pomocy warsztatu.
Jeżeli lampka pozostaje zapalona podczas pracy silnika, hamulce nie
działają prawidłowo lub stwierdzono
nieszczelność w układzie
hamulcowym, nie wolno próbować
jechać samochodem. Samochód
powinien zostać odholowany do
warsztatu w celu dokonania
przeglądu i naprawy.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci przy włączonym
silniku, jeżeli poziom płynu w układzie
hydraulicznym hamulców jest za niski
3 174.
Układ hamulcowy 3 150.
Hamulec postojowy
sterowany elektrycznie Lampka m świeci lub miga w kolorze
czerwonym.
Lampka m zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 151.
Lampka miga
Hamulec postojowy sterowany
elektrycznie nie jest w pełni włączony lub jest zwolniony.
Należy podjąć próbę usunięcia błędu
układu: włączyć zapłon, wcisnąć
pedał hamulca, a następniespróbować zwolnić i ponownie
załączyć sterowany elektrycznie
hamulec postojowy.
Jeśli lampka m nadal miga, nie
można kontynuować jazdy –
skorzystać z pomocy warsztatu.
Usterka hamulca
postojowego sterowanego
elektrycznie
Lampka j świeci w kolorze żółtym.
Lampka j zapala się na krótko po
włączeniu zapłonu. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 151.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Page 97 of 243

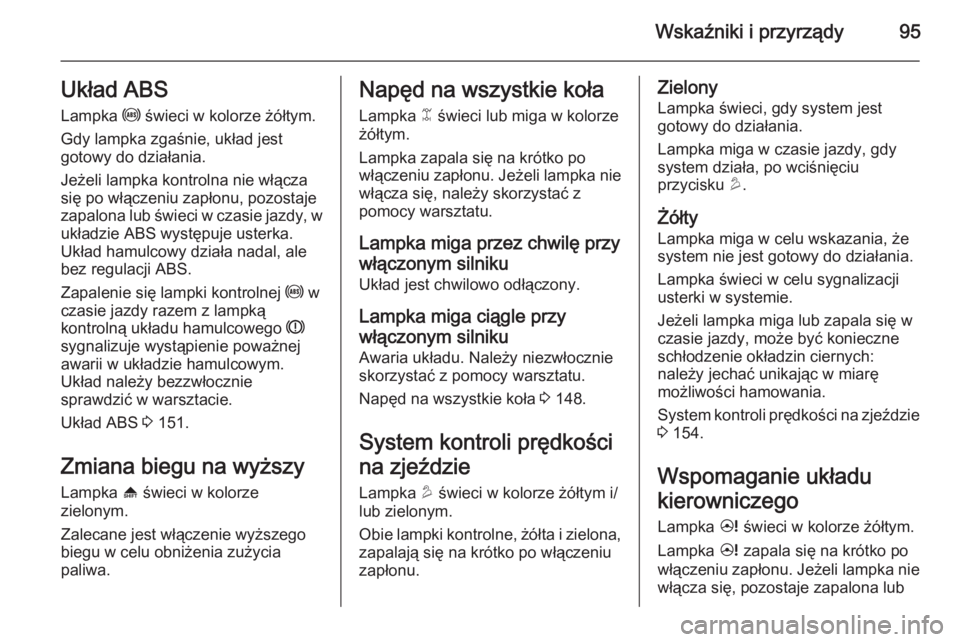

Wskaźniki i przyrządy95Układ ABSLampka u świeci w kolorze żółtym.
Gdy lampka zgaśnie, układ jest
gotowy do działania.
Jeżeli lampka kontrolna nie włącza się po włączeniu zapłonu, pozostaje
zapalona lub świeci w czasie jazdy, w
układzie ABS występuje usterka.
Układ hamulcowy działa nadal, ale
bez regulacji ABS.
Zapalenie się lampki kontrolnej u w
czasie jazdy razem z lampką
kontrolną układu hamulcowego R
sygnalizuje wystąpienie poważnej
awarii w układzie hamulcowym.
Układ należy bezzwłocznie
sprawdzić w warsztacie.
Układ ABS 3 151.
Zmiana biegu na wyższy Lampka [ świeci w kolorze
zielonym.
Zalecane jest włączenie wyższego
biegu w celu obniżenia zużycia
paliwa.Napęd na wszystkie koła
Lampka B świeci lub miga w kolorze
żółtym.
Lampka zapala się na krótko po
włączeniu zapłonu. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka miga przez chwilę przy
włączonym silniku
Układ jest chwilowo odłączony.
Lampka miga ciągle przy
włączonym silniku
Awaria układu. Należy niezwłocznie skorzystać z pomocy warsztatu.
Napęd na wszystkie koła 3 148.
System kontroli prędkości
na zjeździe Lampka u świeci w kolorze żółtym i/
lub zielonym.
Obie lampki kontrolne, żółta i zielona,
zapalają się na krótko po włączeniu
zapłonu.Zielony
Lampka świeci, gdy system jest
gotowy do działania.
Lampka miga w czasie jazdy, gdy
system działa, po wciśnięciu
przycisku u.
Żółty Lampka miga w celu wskazania, żesystem nie jest gotowy do działania.
Lampka świeci w celu sygnalizacji
usterki w systemie.
Jeżeli lampka miga lub zapala się w
czasie jazdy, może być konieczne
schłodzenie okładzin ciernych:
należy jechać unikając w miarę
możliwości hamowania.
System kontroli prędkości na zjeździe 3 154.
Wspomaganie układu
kierowniczego
Lampka 2 świeci w kolorze żółtym.
Lampka 2 zapala się na krótko po
włączeniu zapłonu. Jeżeli lampka nie
włącza się, pozostaje zapalona lub
Page 98 of 243
96Wskaźniki i przyrządy

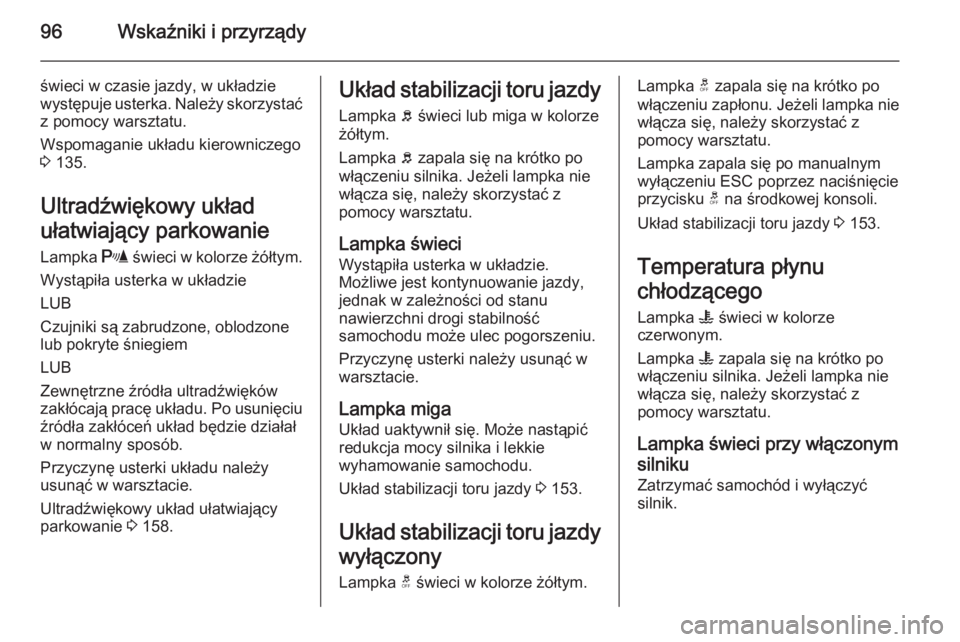

świeci w czasie jazdy, w układzie
występuje usterka. Należy skorzystać
z pomocy warsztatu.
Wspomaganie układu kierowniczego
3 135.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 158.Układ stabilizacji toru jazdy
Lampka b świeci lub miga w kolorze
żółtym.
Lampka b zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci
Wystąpiła usterka w układzie.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy 3 153.
Układ stabilizacji toru jazdy wyłączony
Lampka t świeci w kolorze żółtym.Lampka t zapala się na krótko po
włączeniu zapłonu. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka zapala się po manualnym
wyłączeniu ESC poprzez naciśnięcie
przycisku t na środkowej konsoli.
Układ stabilizacji toru jazdy 3 153.
Temperatura płynu
chłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka W zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.
Page 99 of 243

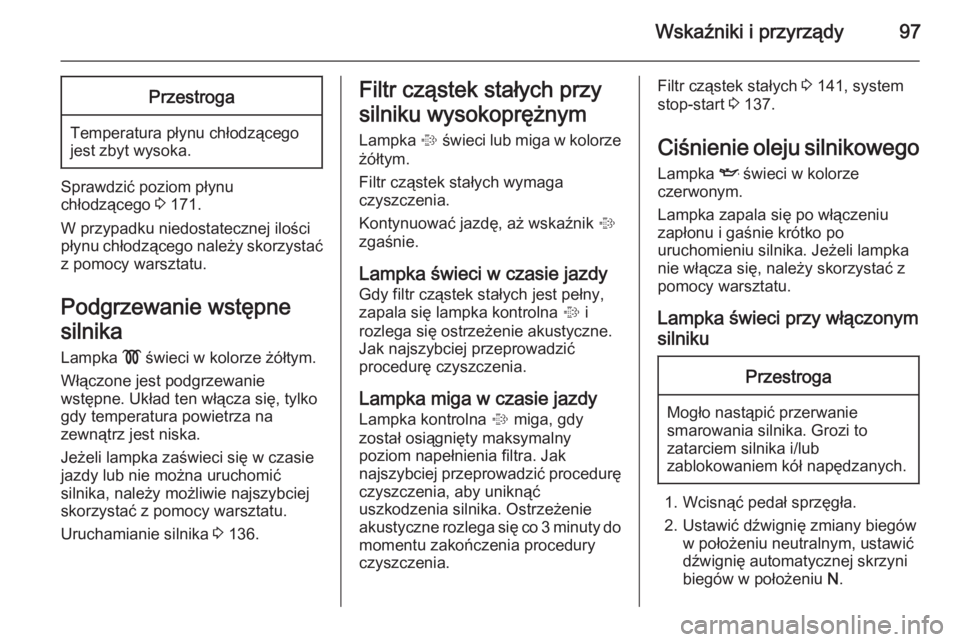

Wskaźniki i przyrządy97Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 171.
W przypadku niedostatecznej ilości
płynu chłodzącego należy skorzystać
z pomocy warsztatu.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Jeżeli lampka zaświeci się w czasie
jazdy lub nie można uruchomić
silnika, należy możliwie najszybciej
skorzystać z pomocy warsztatu.
Uruchamianie silnika 3 136.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie.
Lampka świeci w czasie jazdy
Gdy filtr cząstek stałych jest pełny,
zapala się lampka kontrolna % i
rozlega się ostrzeżenie akustyczne. Jak najszybciej przeprowadzić
procedurę czyszczenia.
Lampka miga w czasie jazdy
Lampka kontrolna % miga, gdy
został osiągnięty maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika. Ostrzeżenie
akustyczne rozlega się co 3 minuty do
momentu zakończenia procedury
czyszczenia.Filtr cząstek stałych 3 141, system
stop-start 3 137.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika. Jeżeli lampka
nie włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym, ustawićdźwignię automatycznej skrzyni
biegów w położeniu N.
Page 100 of 243

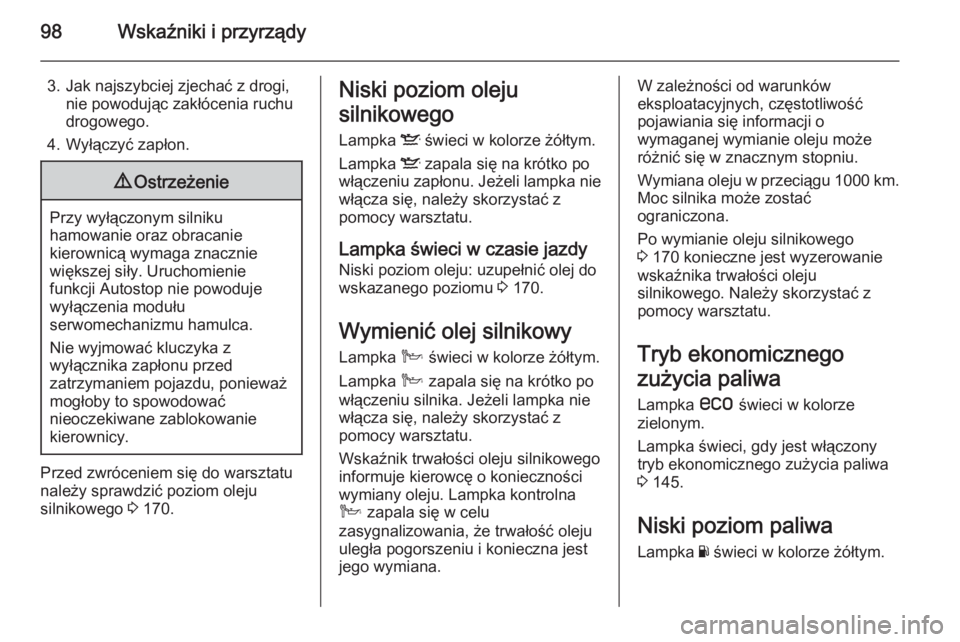

98Wskaźniki i przyrządy
3. Jak najszybciej zjechać z drogi,nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 170.
Niski poziom oleju
silnikowego Lampka S świeci w kolorze żółtym.
Lampka S zapala się na krótko po
włączeniu zapłonu. Jeżeli lampka nie
włącza się, należy skorzystać z
pomocy warsztatu.
Lampka świeci w czasie jazdy
Niski poziom oleju: uzupełnić olej do
wskazanego poziomu 3 170.
Wymienić olej silnikowy
Lampka C świeci w kolorze żółtym.
Lampka C zapala się na krótko po
włączeniu silnika. Jeżeli lampka nie włącza się, należy skorzystać z
pomocy warsztatu.
Wskaźnik trwałości oleju silnikowego informuje kierowcę o konieczności
wymiany oleju. Lampka kontrolna
C zapala się w celu
zasygnalizowania, że trwałość oleju
uległa pogorszeniu i konieczna jest
jego wymiana.W zależności od warunków
eksploatacyjnych, częstotliwość
pojawiania się informacji o
wymaganej wymianie oleju może
różnić się w znacznym stopniu.
Wymiana oleju w przeciągu 1000 km .
Moc silnika może zostać
ograniczona.
Po wymianie oleju silnikowego
3 170 konieczne jest wyzerowanie
wskaźnika trwałości oleju
silnikowego. Należy skorzystać z
pomocy warsztatu.
Tryb ekonomicznego
zużycia paliwa
Lampka s świeci w kolorze
zielonym.
Lampka świeci, gdy jest włączony
tryb ekonomicznego zużycia paliwa
3 145.
Niski poziom paliwa Lampka Y świeci w kolorze żółtym.
