Page 61 of 243
Fotele, elementy bezpieczeństwa59
Dozwolone warianty mocowania fotelików dziecięcych ISOFIX
Kategoria wagowa i wiekowaRozmiarMocowaniePrzedni fotel
pasażeraJeden ze
skrajnych foteli
tylnychŚrodkowy fotel
tylnyGrupa 0: do 10 kg lub do ok. 10 miesiącaEISO/R1XILXGrupa 0+: do 13 kg lub do ok. 2 latEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupa I: od 9 do 18 kg lub od ok. 8 miesiąca do 4
latDISO/R2XILXCISO/R3XILXBISO/F2XIUFXB1ISO/F2XXIUFXAISO/F3XIUFXGrupa II: od 15 do 25 kg
lub od ok. 3 do 7 latXILXGrupa III: od 22 do 36 kg
lub od ok. 6 do 12 latXILXIL=Dopuszczalne w przypadku określonych fotelików dziecięcych ISOFIX z kategorii „dla określonego samochodu”
(specific-vehicle), „ograniczone stosowanie” (restricted) lub „półuniwersalne” (semi-universal). Fotelik dziecięcy
ISOFIX musi być zatwierdzony do stosowania w danym typie samochodu.IUF=Dopuszczalne w przypadku uniwersalnych fotelików dziecięcych ISOFIX mocowanych przodem do kierunku jazdy,
zatwierdzonych do stosowania w danej kategorii wagowej i wiekowej.X=Brak fotelików dziecięcych ISOFIX zatwierdzonych do stosowania w tej kategorii wagowej i wiekowej.
Page 62 of 243
60Fotele, elementy bezpieczeństwa
Rozmiar i typ fotelika ISOFIXA - ISO/F3=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu
od 9 do 18 kg.B - ISO/F2=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.B1 - ISO/F2X=Fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1=Fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla młodszych dzieci o wadze do 13 kg.
Page 63 of 243
Fotele, elementy bezpieczeństwa61Foteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
Dozwolone miejsca montażu fotelika
dziecięcego ISOFIX w danym
samochodzie są zaznaczone w tabeli
symbolem IL.
Na tylnych siedzeniach można
zamocować maksymalnie dwa foteliki
dziecięce ISOFIX, ale nie na
środkowym siedzeniu tylnym.
Zaczepy systemu ISOFIX są
oznaczone etykietami znajdującymi
się na oparciach.
Ucho mocowania fotelika
dziecięcego
Zaczepy Top-tether do górnego pasa
mocującego, umieszczone z tyłu oparcia, służą do przytrzymania
fotelika dziecięcego, wyposażonego
w górny pas mocujący. Należy
przestrzegać instrukcji dołączonej do
fotelika dziecięcego typu Top-tether.
W systemach mocowań ISOFIX i
Top-tether można używać
uniwersalnych ISOFIX fotelików
dziecięcych. Dozwolone miejsca
montażu są zaznaczone w tabeli za
pomocą IUF.

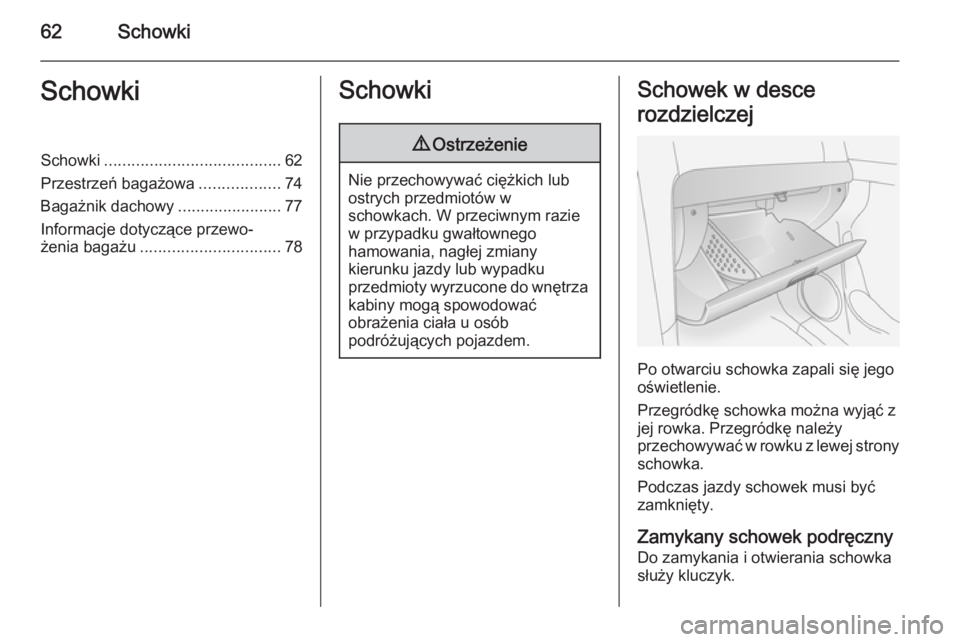

Page 64 of 243
62SchowkiSchowkiSchowki....................................... 62
Przestrzeń bagażowa ..................74
Bagażnik dachowy .......................77
Informacje dotyczące przewo‐ żenia bagażu ............................... 78Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Schowek w desce
rozdzielczej
Po otwarciu schowka zapali się jego
oświetlenie.
Przegródkę schowka można wyjąć z jej rowka. Przegródkę należy
przechowywać w rowku z lewej strony schowka.
Podczas jazdy schowek musi być zamknięty.
Zamykany schowek podręczny
Do zamykania i otwierania schowka
służy kluczyk.

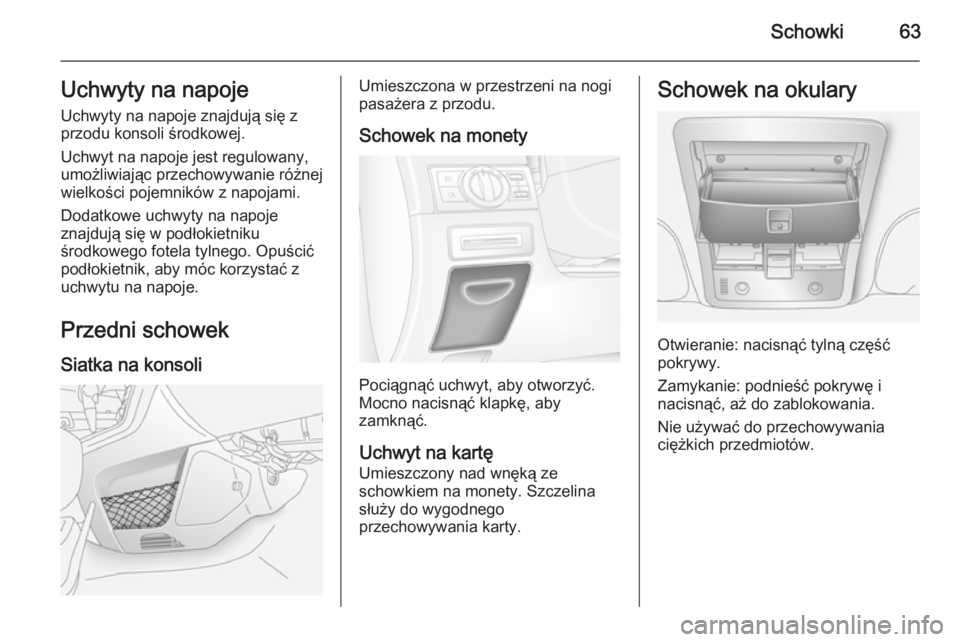

Page 65 of 243
Schowki63Uchwyty na napojeUchwyty na napoje znajdują się z
przodu konsoli środkowej.
Uchwyt na napoje jest regulowany,
umożliwiając przechowywanie różnej wielkości pojemników z napojami.
Dodatkowe uchwyty na napoje
znajdują się w podłokietniku
środkowego fotela tylnego. Opuścić
podłokietnik, aby móc korzystać z
uchwytu na napoje.
Przedni schowek Siatka na konsoliUmieszczona w przestrzeni na nogi
pasażera z przodu.
Schowek na monety
Pociągnąć uchwyt, aby otworzyć.
Mocno nacisnąć klapkę, aby
zamknąć.
Uchwyt na kartę
Umieszczony nad wnęką ze
schowkiem na monety. Szczelina
służy do wygodnego
przechowywania karty.
Schowek na okulary
Otwieranie: nacisnąć tylną część
pokrywy.
Zamykanie: podnieść pokrywę i
nacisnąć, aż do zablokowania.
Nie używać do przechowywania
ciężkich przedmiotów.

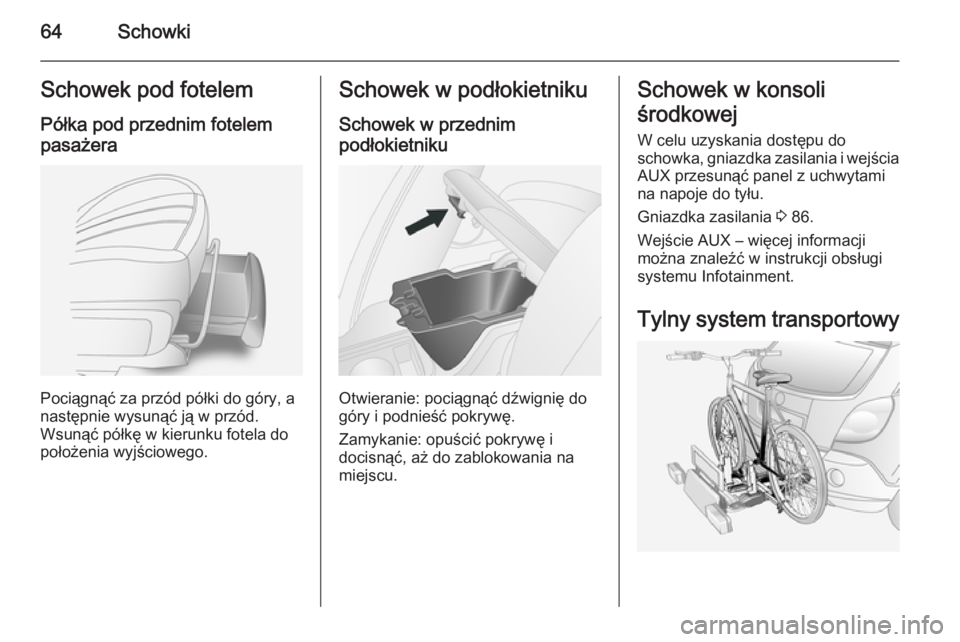

Page 66 of 243
64SchowkiSchowek pod fotelem
Półka pod przednim fotelem
pasażera
Pociągnąć za przód półki do góry, a
następnie wysunąć ją w przód.
Wsunąć półkę w kierunku fotela do położenia wyjściowego.
Schowek w podłokietniku
Schowek w przednim
podłokietniku
Otwieranie: pociągnąć dźwignię do
góry i podnieść pokrywę.
Zamykanie: opuścić pokrywę i
docisnąć, aż do zablokowania na
miejscu.
Schowek w konsoli
środkowej
W celu uzyskania dostępu do
schowka, gniazdka zasilania i wejścia AUX przesunąć panel z uchwytami
na napoje do tyłu.
Gniazdka zasilania 3 86.
Wejście AUX – więcej informacji można znaleźć w instrukcji obsługi
systemu Infotainment.
Tylny system transportowy

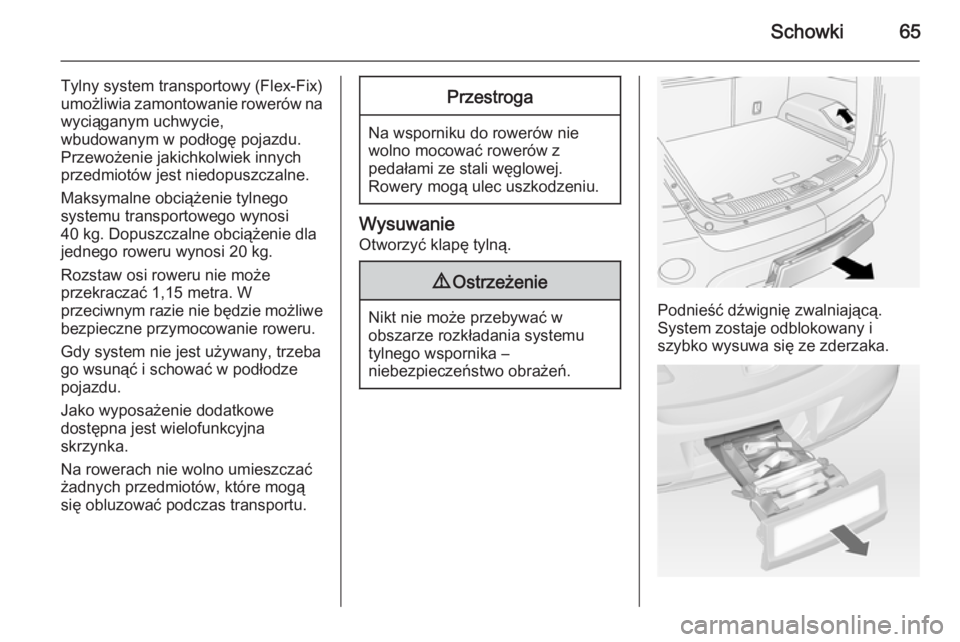

Page 67 of 243
Schowki65
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie rowerów na
wyciąganym uchwycie,
wbudowanym w podłogę pojazdu.
Przewożenie jakichkolwiek innych
przedmiotów jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego wynosi
40 kg. Dopuszczalne obciążenie dla
jednego roweru wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba
go wsunąć i schować w podłodze
pojazdu.
Jako wyposażenie dodatkowe
dostępna jest wielofunkcyjna
skrzynka.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Na wsporniku do rowerów nie wolno mocować rowerów z
pedałami ze stali węglowej.
Rowery mogą ulec uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.Podnieść dźwignię zwalniającą.
System zostaje odblokowany i
szybko wysuwa się ze zderzaka.

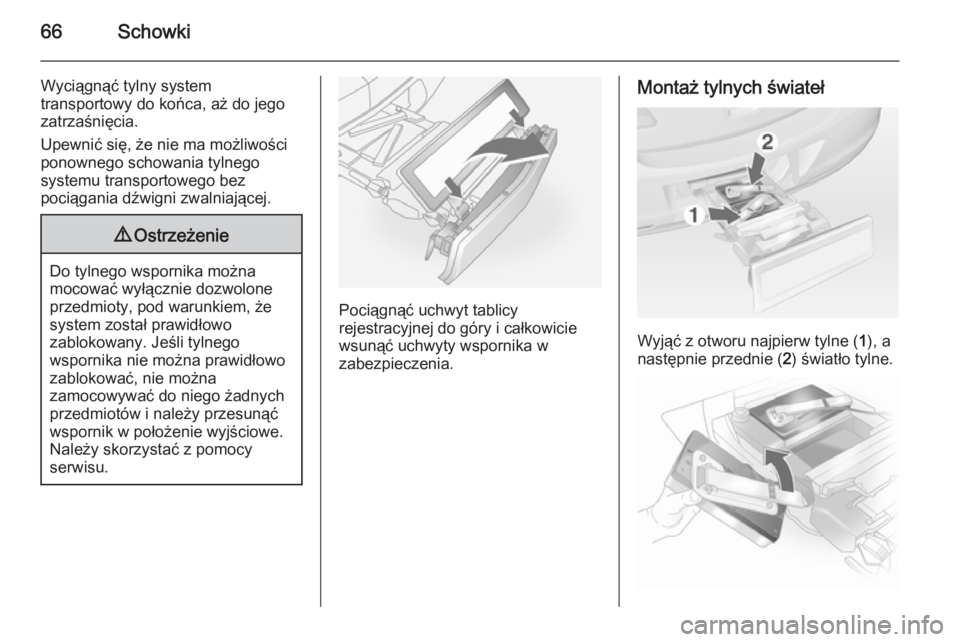

Page 68 of 243
66Schowki
Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Pociągnąć uchwyt tablicy
rejestracyjnej do góry i całkowicie
wsunąć uchwyty wspornika w
zabezpieczenia.
Montaż tylnych świateł
Wyjąć z otworu najpierw tylne ( 1), a
następnie przednie ( 2) światło tylne.
Page 69 of 243
Schowki67
Całkowicie otworzyć oprawkę
żarówki z tyłu lampy.
Nacisnąć dźwignię mocującą i
wcisnąć oprawkę żarówki do oporu w
uchwyt.
Wykonać tę procedurę dla obu lamp.
Sprawdzić, czy przewody i lampy
zostały prawidłowo umiejscowione i
zamocowane.
Zablokowanie tylnego systemu
transportowego
Obrócić do oporu w tył najpierw lewą
( 1 ), a następnie prawą ( 2) dźwignię
mocującą. Obie dźwignie mocujące muszą być zwrócone w tył, w
przeciwnym razie bezpieczeństwo
systemu nie jest zagwarantowane.
Uwaga
Zamknąć klapę tylną.

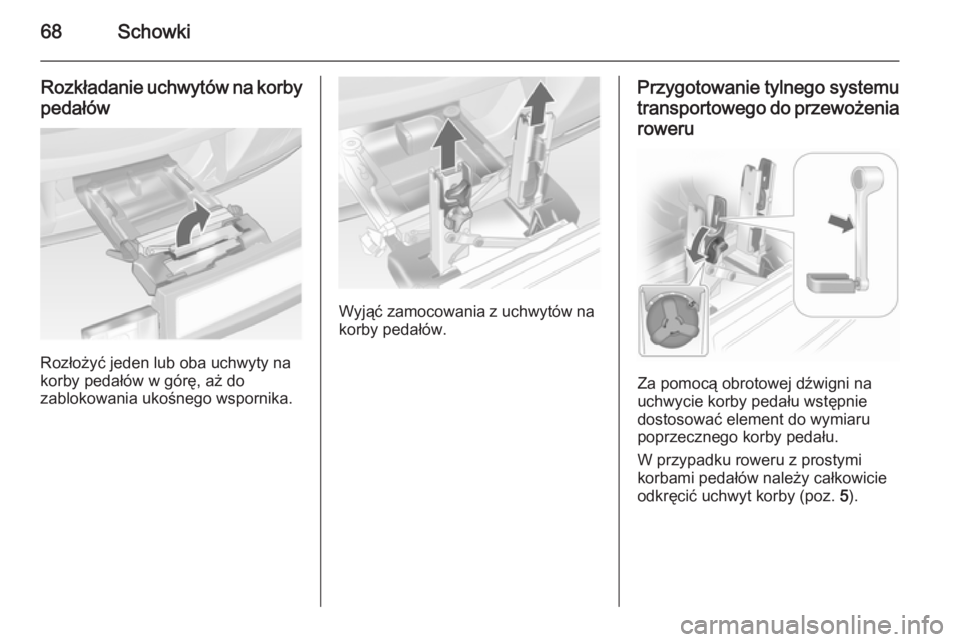

Page 70 of 243
68Schowki
Rozkładanie uchwytów na korby
pedałów
Rozłożyć jeden lub oba uchwyty na
korby pedałów w górę, aż do
zablokowania ukośnego wspornika.
Wyjąć zamocowania z uchwytów na
korby pedałów.
Przygotowanie tylnego systemu
transportowego do przewożenia roweru
Za pomocą obrotowej dźwigni na
uchwycie korby pedału wstępnie
dostosować element do wymiaru
poprzecznego korby pedału.
W przypadku roweru z prostymi
korbami pedałów należy całkowicie
odkręcić uchwyt korby (poz. 5).
