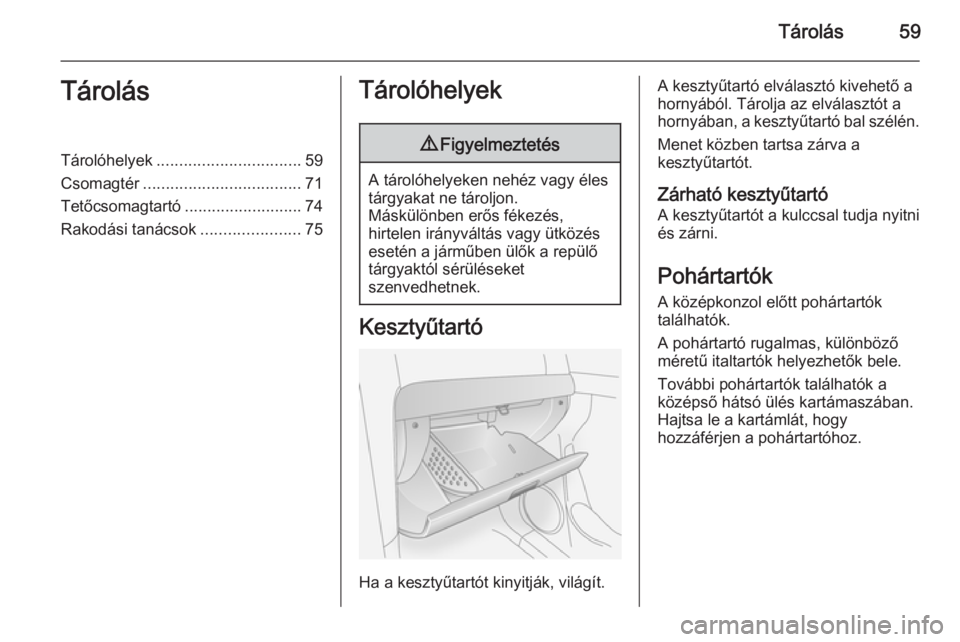

Tárolás59TárolásTárolóhelyek................................ 59
Csomagtér ................................... 71
Tetőcsomagtartó ..........................74
Rakodási tanácsok ......................75Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon.
Máskülönben erős fékezés,
hirtelen irányváltás vagy ütközés
esetén a járműben ülők a repülő
tárgyaktól sérüléseket
szenvedhetnek.
Kesztyűtartó
Ha a kesztyűtartót kinyitják, világít.
A kesztyűtartó elválasztó kivehető a
hornyából. Tárolja az elválasztót a
hornyában, a kesztyűtartó bal szélén.
Menet közben tartsa zárva a
kesztyűtartót.
Zárható kesztyűtartó A kesztyűtartót a kulccsal tudja nyitni
és zárni.
Pohártartók A középkonzol előtt pohártartók
találhatók.
A pohártartó rugalmas, különböző
méretű italtartók helyezhetők bele.
További pohártartók találhatók a
középső hátsó ülés kartámaszában.
Hajtsa le a kartámlát, hogy
hozzáférjen a pohártartóhoz.

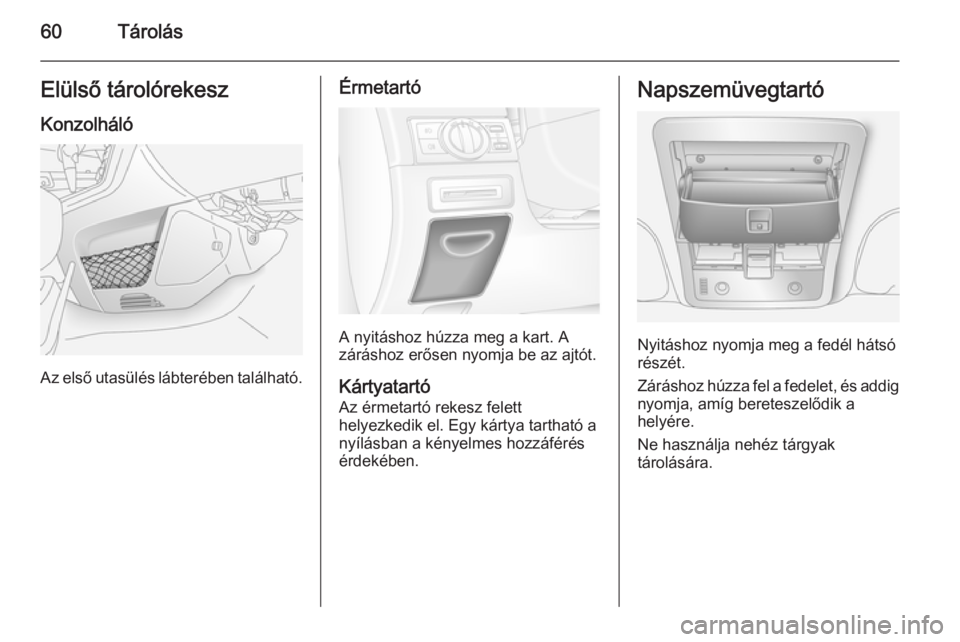

60TárolásElülső tárolórekesz
Konzolháló
Az első utasülés lábterében található.
Érmetartó
A nyitáshoz húzza meg a kart. A
záráshoz erősen nyomja be az ajtót.
Kártyatartó
Az érmetartó rekesz felett
helyezkedik el. Egy kártya tartható a
nyílásban a kényelmes hozzáférés
érdekében.
Napszemüvegtartó
Nyitáshoz nyomja meg a fedél hátsó
részét.
Záráshoz húzza fel a fedelet, és addig
nyomja, amíg bereteszelődik a
helyére.
Ne használja nehéz tárgyak
tárolására.

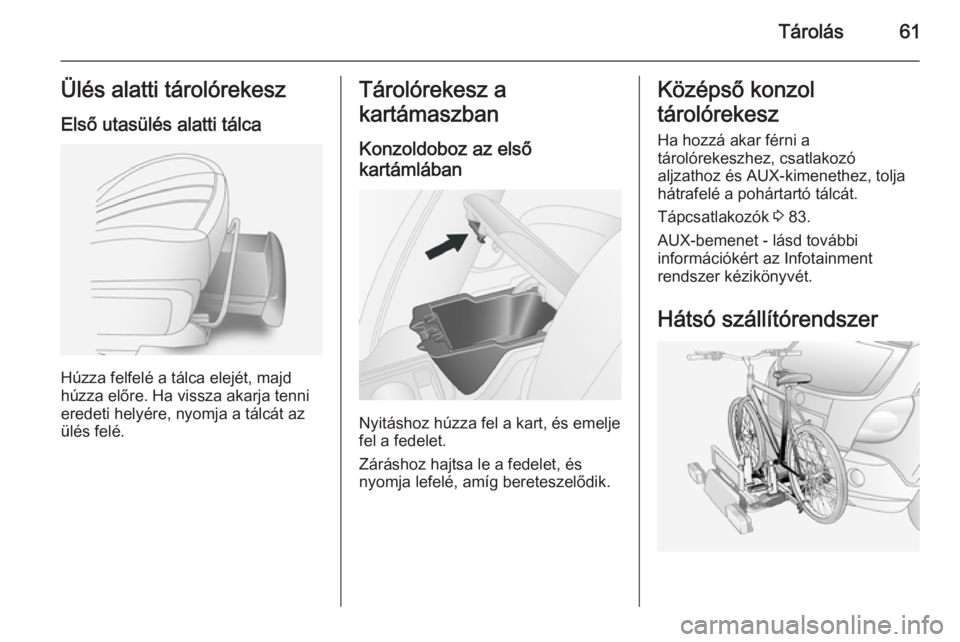

Tárolás61Ülés alatti tárolórekeszElső utasülés alatti tálca
Húzza felfelé a tálca elejét, majd
húzza előre. Ha vissza akarja tenni
eredeti helyére, nyomja a tálcát az ülés felé.
Tárolórekesz a
kartámaszban
Konzoldoboz az első
kartámlában
Nyitáshoz húzza fel a kart, és emelje
fel a fedelet.
Záráshoz hajtsa le a fedelet, és nyomja lefelé, amíg bereteszelődik.
Középső konzol
tárolórekesz Ha hozzá akar férni a
tárolórekeszhez, csatlakozó
aljzathoz és AUX-kimenethez, tolja
hátrafelé a pohártartó tálcát.
Tápcsatlakozók 3 83.
AUX-bemenet - lásd további
információkért az Infotainment
rendszer kézikönyvét.
Hátsó szállítórendszer

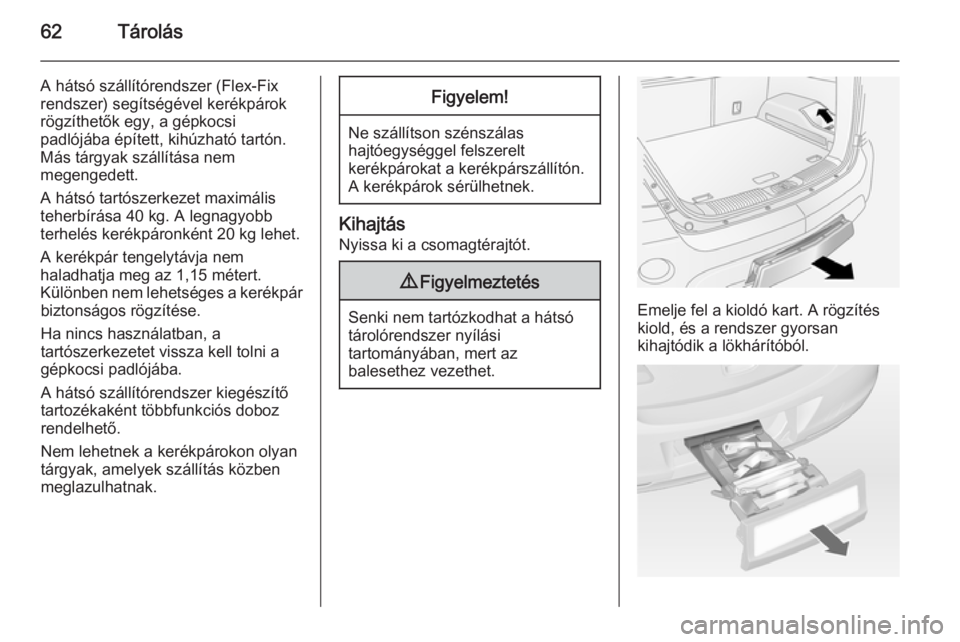

62Tárolás
A hátsó szállítórendszer (Flex-Fix
rendszer) segítségével kerékpárok
rögzíthetők egy, a gépkocsi
padlójába épített, kihúzható tartón.
Más tárgyak szállítása nem
megengedett.
A hátsó tartószerkezet maximális
teherbírása 40 kg. A legnagyobb
terhelés kerékpáronként 20 kg lehet.
A kerékpár tengelytávja nem
haladhatja meg az 1,15 métert.
Különben nem lehetséges a kerékpár biztonságos rögzítése.
Ha nincs használatban, a
tartószerkezetet vissza kell tolni a gépkocsi padlójába.
A hátsó szállítórendszer kiegészítő
tartozékaként többfunkciós doboz
rendelhető.
Nem lehetnek a kerékpárokon olyan
tárgyak, amelyek szállítás közben
meglazulhatnak.Figyelem!
Ne szállítson szénszálas
hajtóegységgel felszerelt
kerékpárokat a kerékpárszállítón.
A kerékpárok sérülhetnek.
Kihajtás
Nyissa ki a csomagtérajtót.
9 Figyelmeztetés
Senki nem tartózkodhat a hátsó
tárolórendszer nyílási
tartományában, mert az
balesethez vezethet.Emelje fel a kioldó kart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.

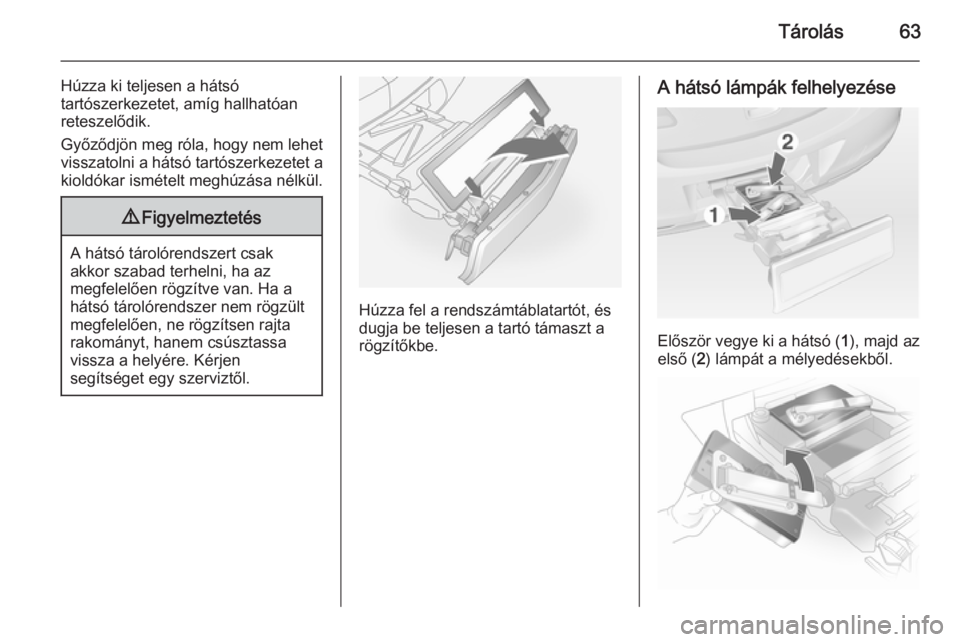

Tárolás63
Húzza ki teljesen a hátsó
tartószerkezetet, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Húzza fel a rendszámtáblatartót, és
dugja be teljesen a tartó támaszt a rögzítőkbe.
A hátsó lámpák felhelyezése
Először vegye ki a hátsó ( 1), majd az
első ( 2) lámpát a mélyedésekből.

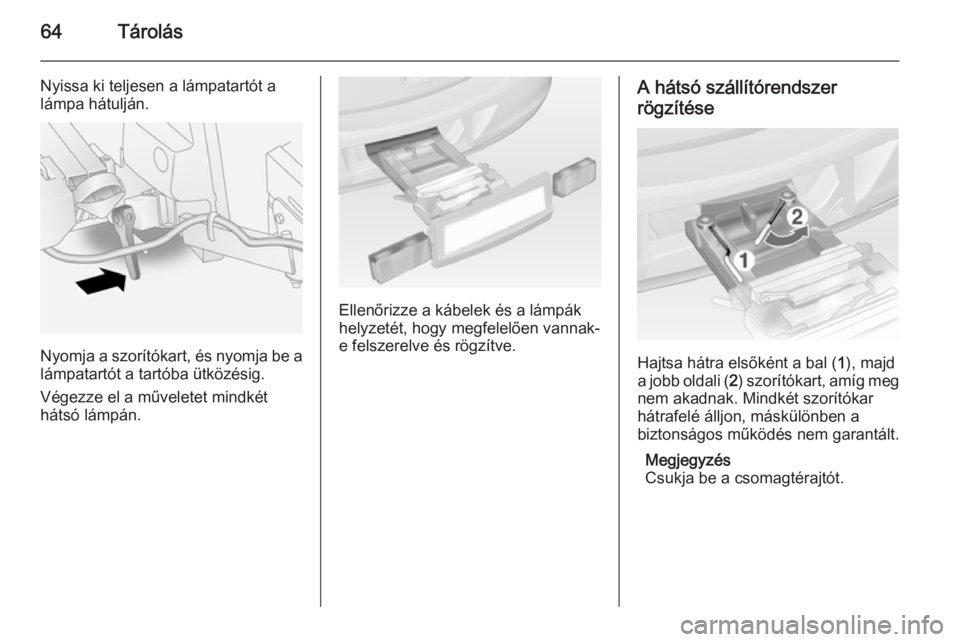

64Tárolás
Nyissa ki teljesen a lámpatartót a
lámpa hátulján.
Nyomja a szorítókart, és nyomja be a lámpatartót a tartóba ütközésig.
Végezze el a műveletet mindkét
hátsó lámpán.
Ellenőrizze a kábelek és a lámpák
helyzetét, hogy megfelelően vannak-
e felszerelve és rögzítve.
A hátsó szállítórendszer
rögzítése
Hajtsa hátra elsőként a bal ( 1), majd
a jobb oldali ( 2) szorítókart, amíg meg
nem akadnak. Mindkét szorítókar
hátrafelé álljon, máskülönben a
biztonságos működés nem garantált.
Megjegyzés
Csukja be a csomagtérajtót.

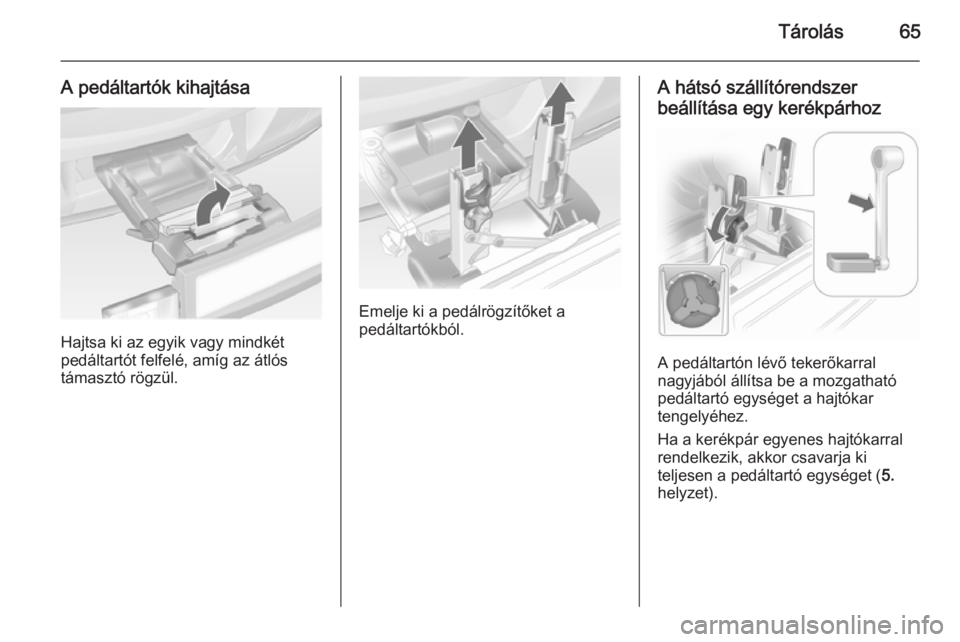

Tárolás65
A pedáltartók kihajtása
Hajtsa ki az egyik vagy mindkét
pedáltartót felfelé, amíg az átlós
támasztó rögzül.
Emelje ki a pedálrögzítőket a
pedáltartókból.
A hátsó szállítórendszer
beállítása egy kerékpárhoz
A pedáltartón lévő tekerőkarral
nagyjából állítsa be a mozgatható
pedáltartó egységet a hajtókar
tengelyéhez.
Ha a kerékpár egyenes hajtókarral
rendelkezik, akkor csavarja ki
teljesen a pedáltartó egységet ( 5.
helyzet).

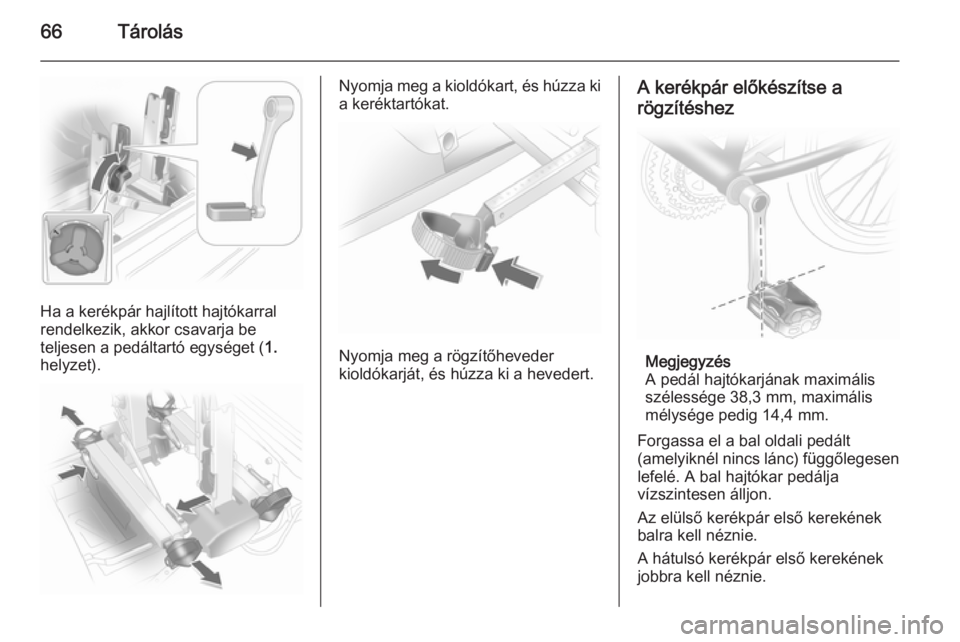

66Tárolás
Ha a kerékpár hajlított hajtókarral
rendelkezik, akkor csavarja be
teljesen a pedáltartó egységet ( 1.
helyzet).
Nyomja meg a kioldókart, és húzza ki a keréktartókat.
Nyomja meg a rögzítőheveder
kioldókarját, és húzza ki a hevedert.
A kerékpár előkészítse a
rögzítéshez
Megjegyzés
A pedál hajtókarjának maximális
szélessége 38,3 mm, maximális
mélysége pedig 14,4 mm.
Forgassa el a bal oldali pedált
(amelyiknél nincs lánc) függőlegesen
lefelé. A bal hajtókar pedálja
vízszintesen álljon.
Az elülső kerékpár első kerekének
balra kell néznie.
A hátulsó kerékpár első kerekének
jobbra kell néznie.

Tárolás67
Kerékpár rögzítése a hátsószállítórendszerhez
Tegye fel a kerékpárt. Ehhez a
hajtókart be kell vezetni a pedáltartó
nyílásába az ábrának megfelelően.
Figyelem!
Gondoskodjon róla, hogy a pedál
ne érjen hozzá a hátsó
szállítórendszer felületéhez.
Ellenkező esetben a kerékpár
hajtóegység szállítás közben
megsérülhet.
Illessze a pedálrögzítőt a pedáltartó külső sínjeibe felülről, és csúsztassa
lefelé, amennyire csak lehet.
Rögzítse a hajtókart a pedálrögzítőn
lévő csavar elforgatásával.
Állítsa be úgy a keréktartókat, hogy a kerékpár többé-kevésbé vízszintesenálljon. A pedálok és a csomagtérajtó
közötti távolság legalább 5 cm
legyen.
A kerékpár mindkét kerekét helyezze
be a keréktartókba.
Figyelem!
Ügyeljen arra, hogy a szükséges
mértékben kihúzza a
keréknyílásokat, hogy mindkét

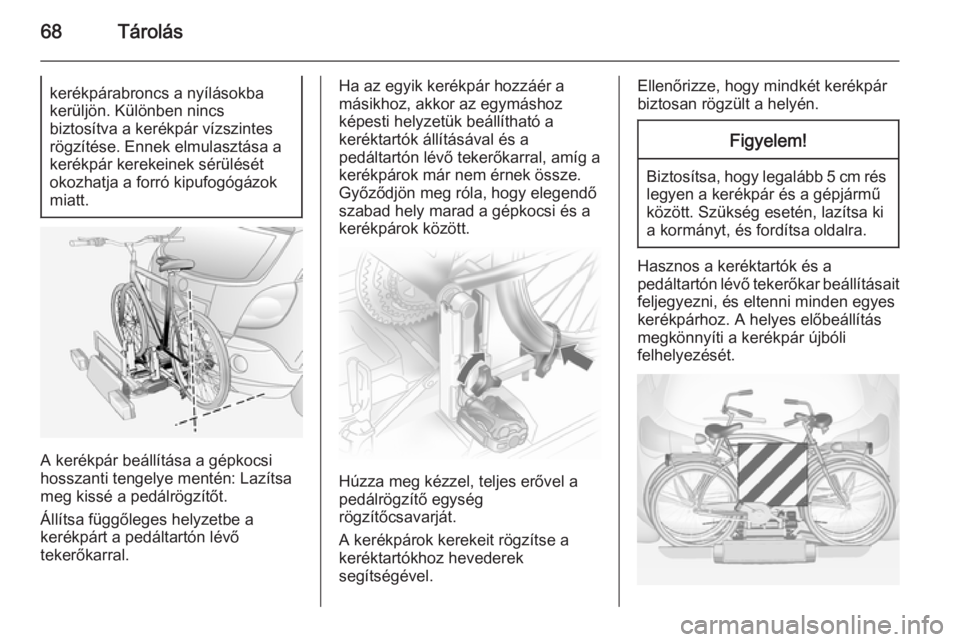

68Tároláskerékpárabroncs a nyílásokba
kerüljön. Különben nincs
biztosítva a kerékpár vízszintes
rögzítése. Ennek elmulasztása a
kerékpár kerekeinek sérülését
okozhatja a forró kipufogógázok
miatt.
A kerékpár beállítása a gépkocsi hosszanti tengelye mentén: Lazítsa
meg kissé a pedálrögzítőt.
Állítsa függőleges helyzetbe a
kerékpárt a pedáltartón lévő
tekerőkarral.
Ha az egyik kerékpár hozzáér a
másikhoz, akkor az egymáshoz
képesti helyzetük beállítható a
keréktartók állításával és a
pedáltartón lévő tekerőkarral, amíg a
kerékpárok már nem érnek össze. Győződjön meg róla, hogy elegendőszabad hely marad a gépkocsi és a
kerékpárok között.
Húzza meg kézzel, teljes erővel a
pedálrögzítő egység
rögzítőcsavarját.
A kerékpárok kerekeit rögzítse a
keréktartókhoz hevederek
segítségével.
Ellenőrizze, hogy mindkét kerékpár
biztosan rögzült a helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Hasznos a keréktartók és a
pedáltartón lévő tekerőkar beállításait
feljegyezni, és eltenni minden egyes
kerékpárhoz. A helyes előbeállítás
megkönnyíti a kerékpár újbóli
felhelyezését.
