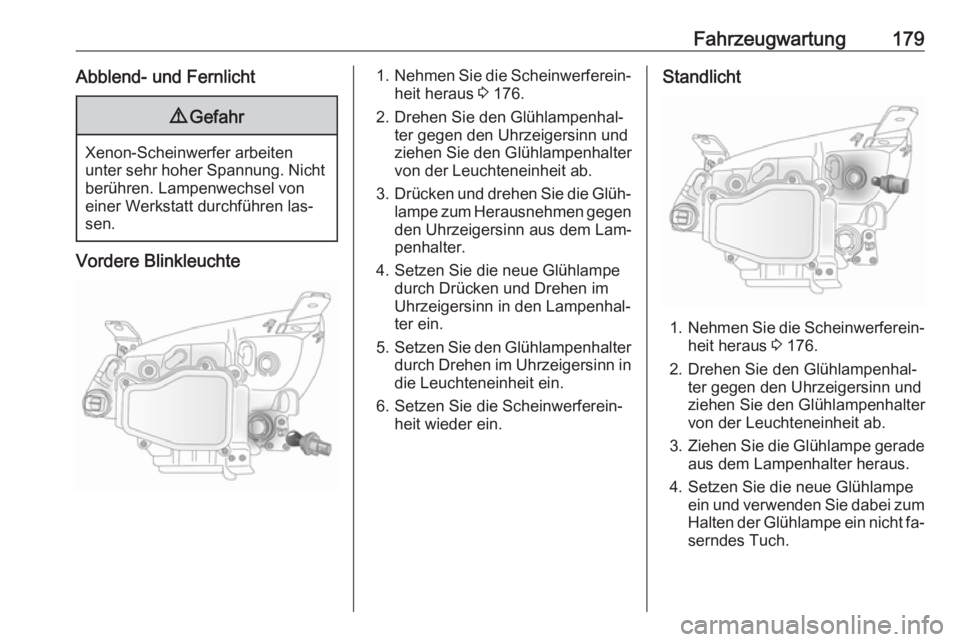

Fahrzeugwartung179Abblend- und Fernlicht9Gefahr
Xenon-Scheinwerfer arbeiten
unter sehr hoher Spannung. Nicht berühren. Lampenwechsel voneiner Werkstatt durchführen las‐
sen.
Vordere Blinkleuchte
1. Nehmen Sie die Scheinwerferein‐
heit heraus 3 176.
2. Drehen Sie den Glühlampenhal‐ ter gegen den Uhrzeigersinn und
ziehen Sie den Glühlampenhalter
von der Leuchteneinheit ab.
3. Drücken und drehen Sie die Glüh‐
lampe zum Herausnehmen gegen den Uhrzeigersinn aus dem Lam‐
penhalter.
4. Setzen Sie die neue Glühlampe durch Drücken und Drehen im
Uhrzeigersinn in den Lampenhal‐
ter ein.
5. Setzen Sie den Glühlampenhalter
durch Drehen im Uhrzeigersinn in
die Leuchteneinheit ein.
6. Setzen Sie die Scheinwerferein‐ heit wieder ein.Standlicht
1.Nehmen Sie die Scheinwerferein‐
heit heraus 3 176.
2. Drehen Sie den Glühlampenhal‐ ter gegen den Uhrzeigersinn und
ziehen Sie den Glühlampenhalter
von der Leuchteneinheit ab.
3. Ziehen Sie die Glühlampe gerade
aus dem Lampenhalter heraus.
4. Setzen Sie die neue Glühlampe ein und verwenden Sie dabei zumHalten der Glühlampe ein nicht fa‐
serndes Tuch.

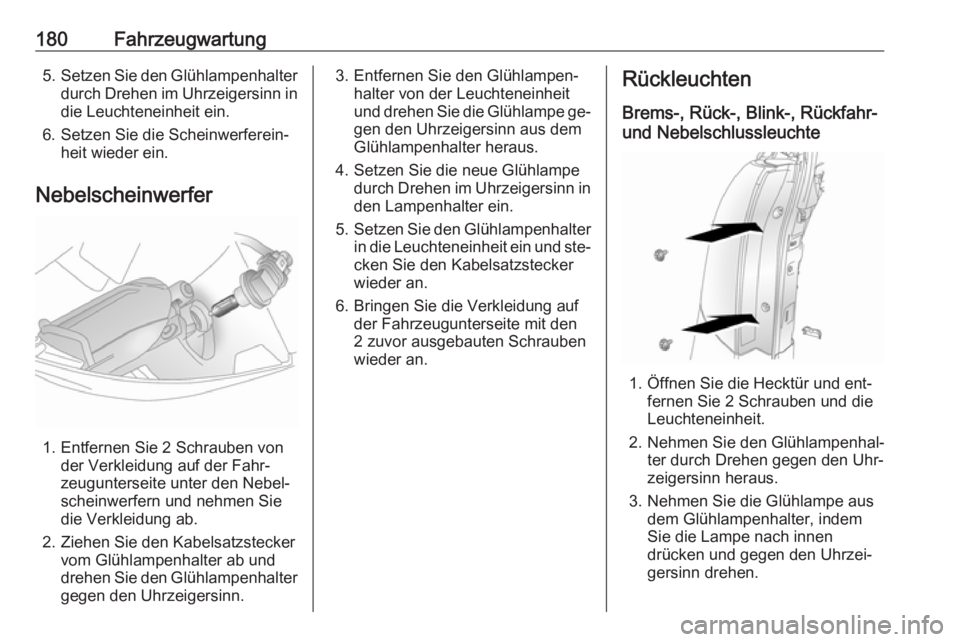

180Fahrzeugwartung5.Setzen Sie den Glühlampenhalter
durch Drehen im Uhrzeigersinn in
die Leuchteneinheit ein.
6. Setzen Sie die Scheinwerferein‐ heit wieder ein.
Nebelscheinwerfer
1. Entfernen Sie 2 Schrauben von der Verkleidung auf der Fahr‐
zeugunterseite unter den Nebel‐
scheinwerfern und nehmen Sie
die Verkleidung ab.
2. Ziehen Sie den Kabelsatzstecker vom Glühlampenhalter ab und
drehen Sie den Glühlampenhalter
gegen den Uhrzeigersinn.
3. Entfernen Sie den Glühlampen‐ halter von der Leuchteneinheit
und drehen Sie die Glühlampe ge‐ gen den Uhrzeigersinn aus dem
Glühlampenhalter heraus.
4. Setzen Sie die neue Glühlampe durch Drehen im Uhrzeigersinn in
den Lampenhalter ein.
5. Setzen Sie den Glühlampenhalter
in die Leuchteneinheit ein und ste‐
cken Sie den Kabelsatzstecker
wieder an.
6. Bringen Sie die Verkleidung auf der Fahrzeugunterseite mit den
2 zuvor ausgebauten Schrauben
wieder an.Rückleuchten
Brems-, Rück-, Blink-, Rückfahr-und Nebelschlussleuchte
1. Öffnen Sie die Hecktür und ent‐ fernen Sie 2 Schrauben und die
Leuchteneinheit.
2. Nehmen Sie den Glühlampenhal‐ ter durch Drehen gegen den Uhr‐zeigersinn heraus.
3. Nehmen Sie die Glühlampe aus dem Glühlampenhalter, indem
Sie die Lampe nach innen
drücken und gegen den Uhrzei‐
gersinn drehen.

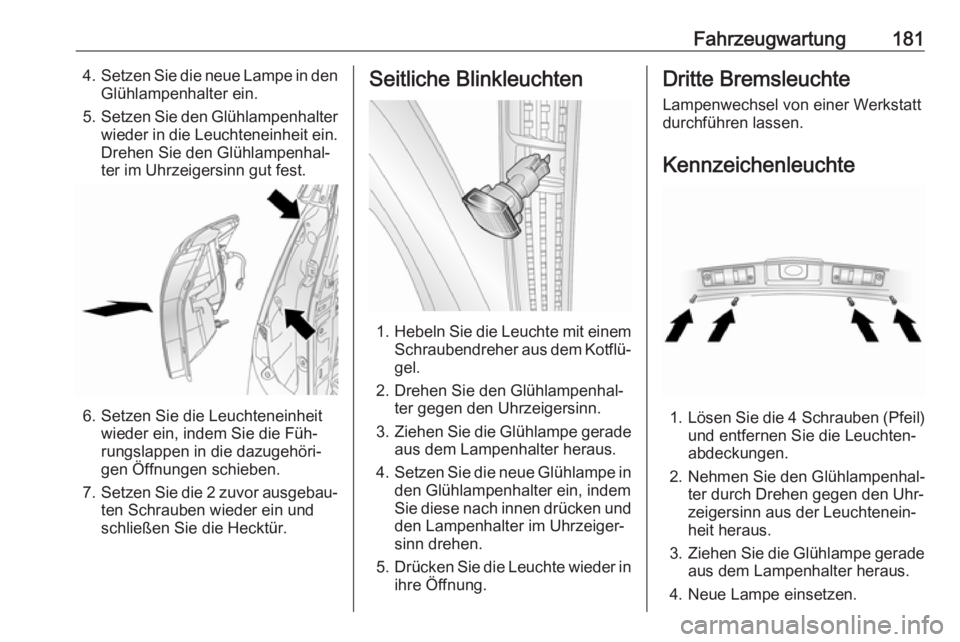

Fahrzeugwartung1814.Setzen Sie die neue Lampe in den
Glühlampenhalter ein.
5. Setzen Sie den Glühlampenhalter
wieder in die Leuchteneinheit ein. Drehen Sie den Glühlampenhal‐
ter im Uhrzeigersinn gut fest.
6. Setzen Sie die Leuchteneinheit wieder ein, indem Sie die Füh‐
rungslappen in die dazugehöri‐
gen Öffnungen schieben.
7. Setzen Sie die 2 zuvor ausgebau‐
ten Schrauben wieder ein und
schließen Sie die Hecktür.
Seitliche Blinkleuchten
1. Hebeln Sie die Leuchte mit einem
Schraubendreher aus dem Kotflü‐
gel.
2. Drehen Sie den Glühlampenhal‐ ter gegen den Uhrzeigersinn.
3. Ziehen Sie die Glühlampe gerade
aus dem Lampenhalter heraus.
4. Setzen Sie die neue Glühlampe in
den Glühlampenhalter ein, indem
Sie diese nach innen drücken und
den Lampenhalter im Uhrzeiger‐ sinn drehen.
5. Drücken Sie die Leuchte wieder in
ihre Öffnung.
Dritte Bremsleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Kennzeichenleuchte
1. Lösen Sie die 4 Schrauben (Pfeil)
und entfernen Sie die Leuchten‐
abdeckungen.
2. Nehmen Sie den Glühlampenhal‐ ter durch Drehen gegen den Uhr‐
zeigersinn aus der Leuchtenein‐
heit heraus.
3. Ziehen Sie die Glühlampe gerade
aus dem Lampenhalter heraus.
4. Neue Lampe einsetzen.

182Fahrzeugwartung5.Setzen Sie den Glühlampenhalter
in die Leuchteneinheit ein, drehen
Sie den Glühlampenhalter im Uhr‐
zeigersinn und achten Sie auf fes‐ ten Sitz.
6. Bringen Sie die Leuchtenab‐ deckungen mit den 4 zuvor aus‐
gebauten Schrauben wieder an.
Innenleuchten

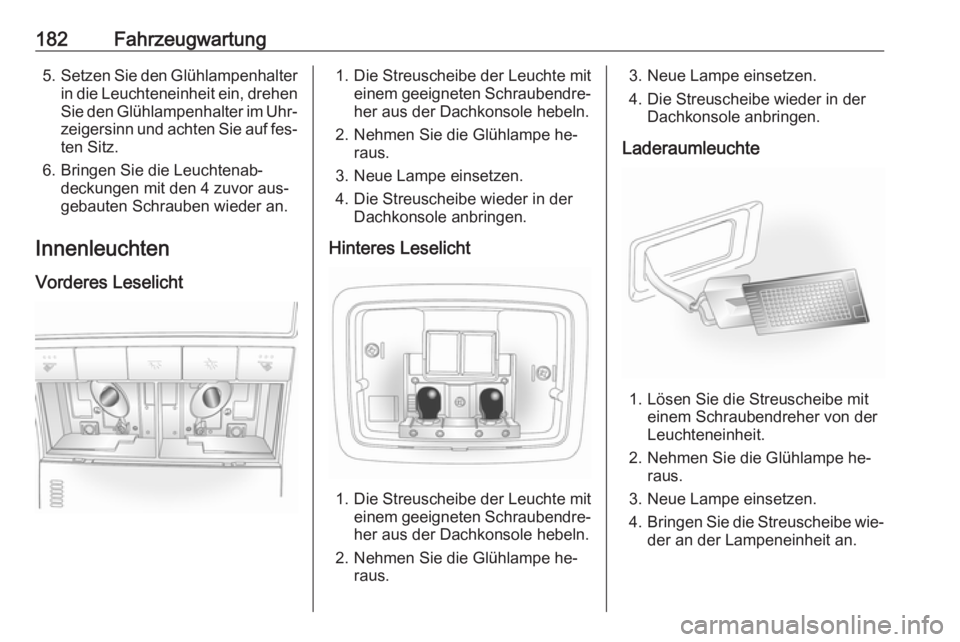

Vorderes Leselicht1. Die Streuscheibe der Leuchte mit einem geeigneten Schraubendre‐
her aus der Dachkonsole hebeln.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Die Streuscheibe wieder in der Dachkonsole anbringen.
Hinteres Leselicht
1. Die Streuscheibe der Leuchte mit einem geeigneten Schraubendre‐
her aus der Dachkonsole hebeln.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Die Streuscheibe wieder in der Dachkonsole anbringen.
Laderaumleuchte
1. Lösen Sie die Streuscheibe mit einem Schraubendreher von der
Leuchteneinheit.
2. Nehmen Sie die Glühlampe he‐ raus.
3. Neue Lampe einsetzen.
4. Bringen Sie die Streuscheibe wie‐
der an der Lampeneinheit an.

Fahrzeugwartung183HandschuhfachbeleuchtungLampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
● im Motorraum neben dem Kühl‐ mittelbehälter,
● in der Instrumententafel auf der linken Seite des Beifahrerfuß‐
raums bzw. in Rechtslenkern auf
der linken Seite des Fahrerfuß‐
raums.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐
gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein. Sicherungen können auch ohne Vorhandensein einer Funktion einge‐steckt sein.
Hinweis
Möglicherweise gelten nicht alle Be‐ schreibungen des Sicherungskas‐
ten in dieser Betriebsanleitung für
Ihr Fahrzeug.
Beachten Sie beim Überprüfen des
Sicherungskasten die Beschriftung
des Kastens.
Es empfiehlt sich, stets einen kom‐
pletten Satz an Reservesicherungen
mitzuführen. Reservesicherungen
können im Sicherungskasten im Mo‐
torraum aufbewahrt werden.

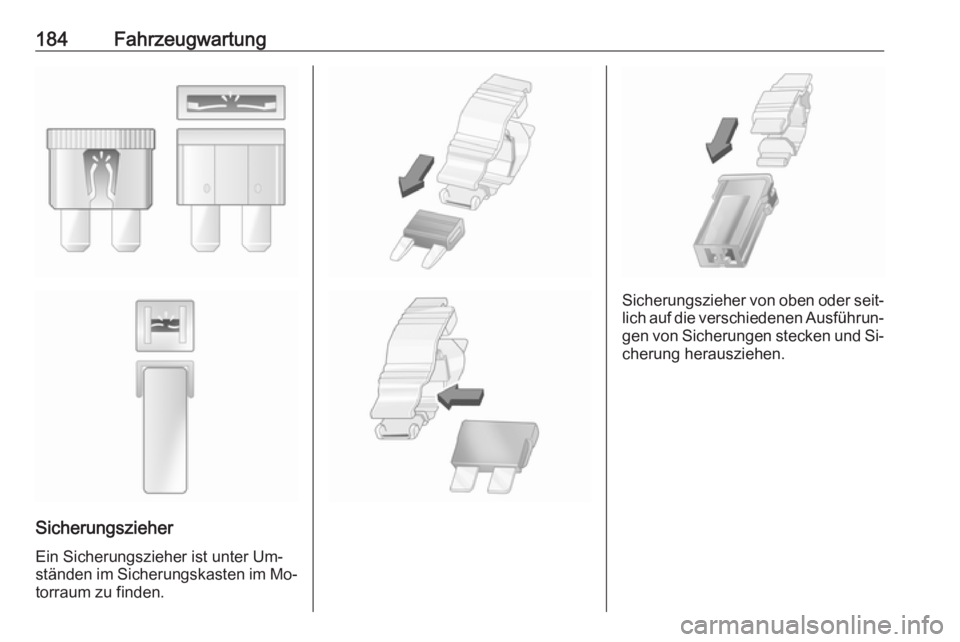

184Fahrzeugwartung
SicherungszieherEin Sicherungszieher ist unter Um‐
ständen im Sicherungskasten im Mo‐
torraum zu finden.
Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐ cherung herausziehen.

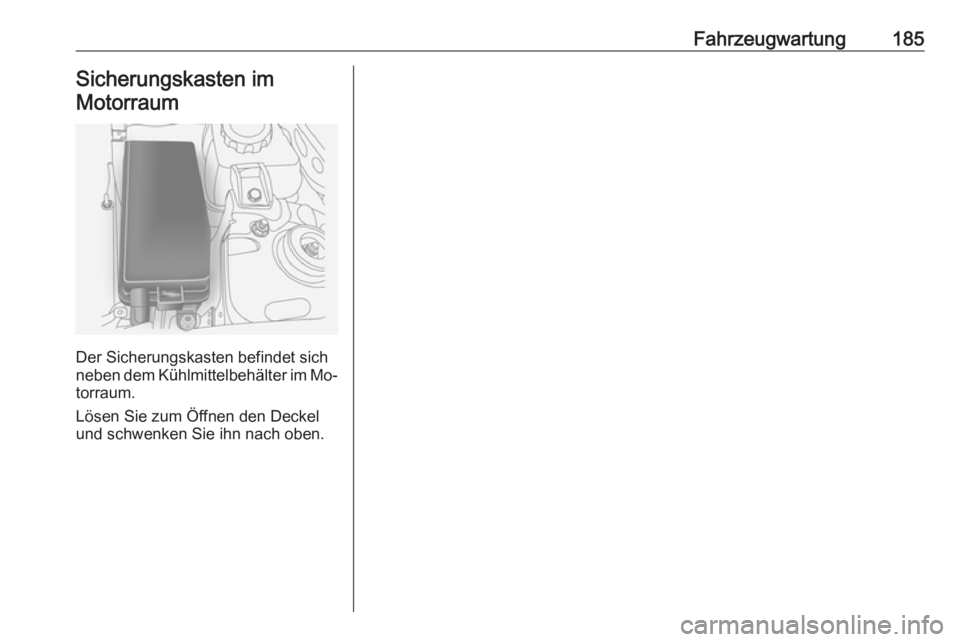

Fahrzeugwartung185Sicherungskasten imMotorraum

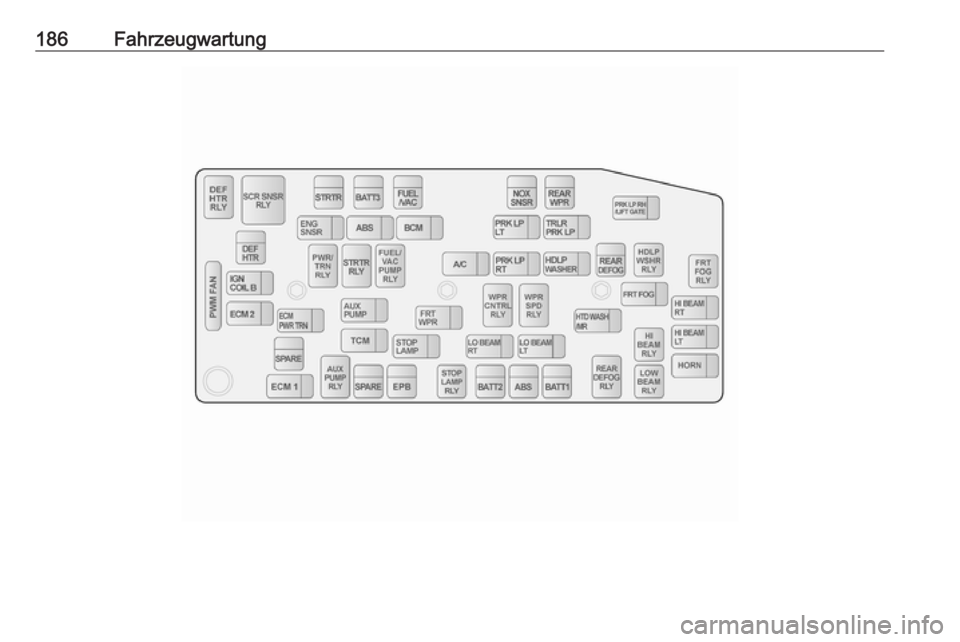

Der Sicherungskasten befindet sich
neben dem Kühlmittelbehälter im Mo‐
torraum.
Lösen Sie zum Öffnen den Deckel
und schwenken Sie ihn nach oben.

186Fahrzeugwartung

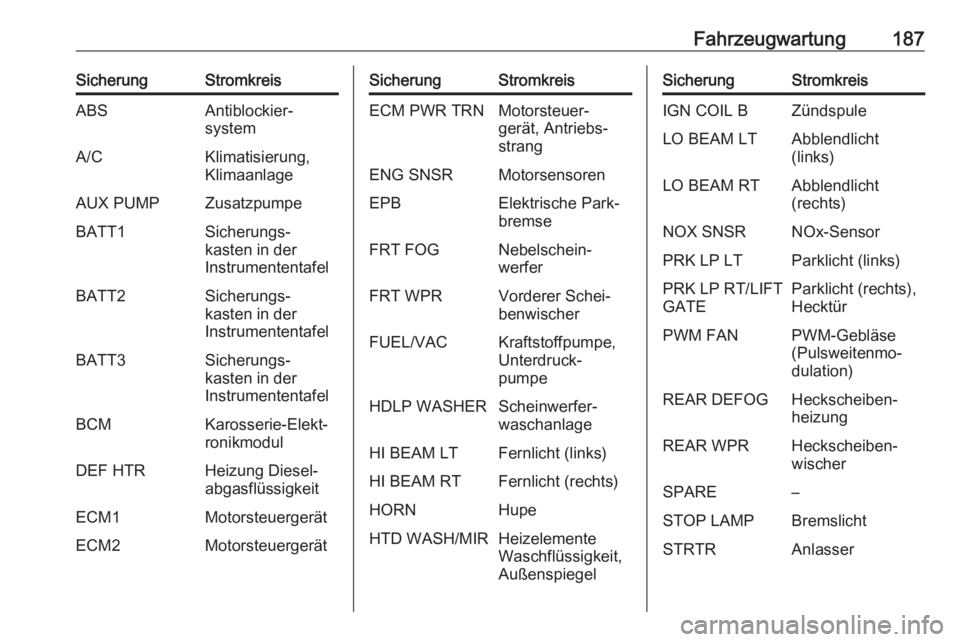

Fahrzeugwartung187SicherungStromkreisABSAntiblockier‐
systemA/CKlimatisierung,
KlimaanlageAUX PUMPZusatzpumpeBATT1Sicherungs‐
kasten in der
InstrumententafelBATT2Sicherungs‐
kasten in der
InstrumententafelBATT3Sicherungs‐
kasten in der
InstrumententafelBCMKarosserie-Elekt‐
ronikmodulDEF HTRHeizung Diesel‐
abgasflüssigkeitECM1MotorsteuergerätECM2MotorsteuergerätSicherungStromkreisECM PWR TRNMotorsteuer‐
gerät, Antriebs‐
strangENG SNSRMotorsensorenEPBElektrische Park‐
bremseFRT FOGNebelschein‐
werferFRT WPRVorderer Schei‐
benwischerFUEL/VACKraftstoffpumpe,
Unterdruck‐
pumpeHDLP WASHERScheinwerfer‐
waschanlageHI BEAM LTFernlicht (links)HI BEAM RTFernlicht (rechts)HORNHupeHTD WASH/MIRHeizelemente
Waschflüssigkeit,
AußenspiegelSicherungStromkreisIGN COIL BZündspuleLO BEAM LTAbblendlicht
(links)LO BEAM RTAbblendlicht
(rechts)NOX SNSRNOx-SensorPRK LP LTParklicht (links)PRK LP RT/LIFT
GATEParklicht (rechts),
HecktürPWM FANPWM-Gebläse
(Pulsweitenmo‐
dulation)REAR DEFOGHeckscheiben‐
heizungREAR WPRHeckscheiben‐
wischerSPARE–STOP LAMPBremslichtSTRTRAnlasser

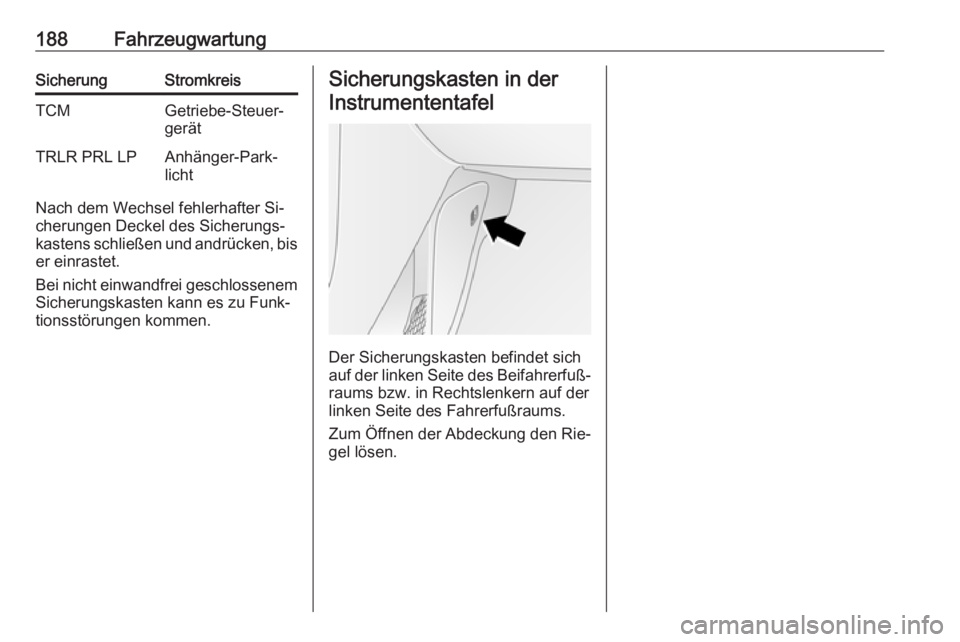

188FahrzeugwartungSicherungStromkreisTCMGetriebe-Steuer‐
gerätTRLR PRL LPAnhänger-Park‐
licht
Nach dem Wechsel fehlerhafter Si‐
cherungen Deckel des Sicherungs‐
kastens schließen und andrücken, bis
er einrastet.
Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
auf der linken Seite des Beifahrerfuß‐ raums bzw. in Rechtslenkern auf der
linken Seite des Fahrerfußraums.
Zum Öffnen der Abdeckung den Rie‐
gel lösen.
