OPEL COMBO 2014 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014, Model line: COMBO, Model: OPEL COMBO 2014Pages: 191, PDF Dimensioni: 4.21 MB

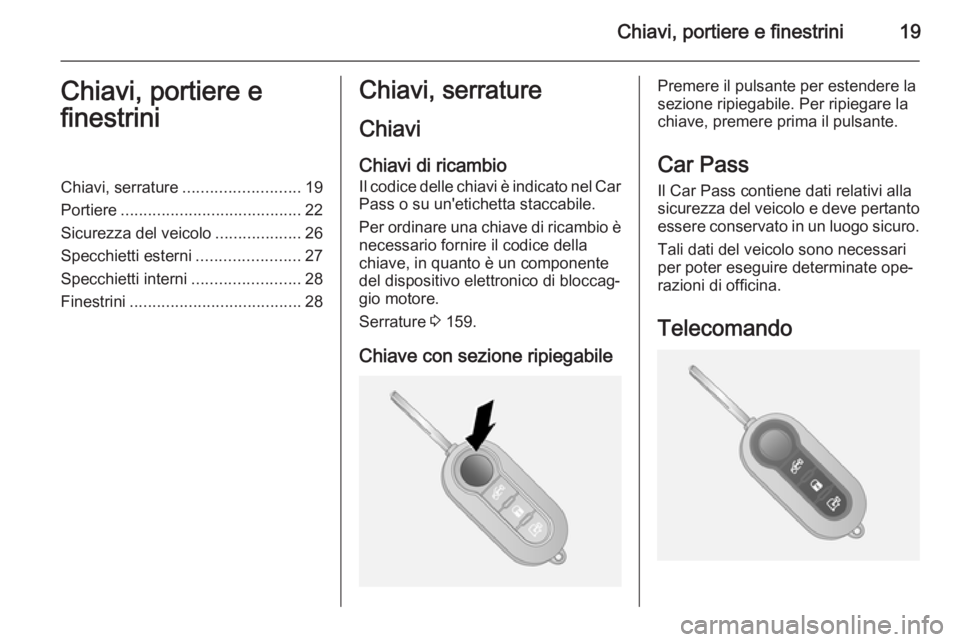

Page 21 of 191
Chiavi, portiere e finestrini19Chiavi, portiere e
finestriniChiavi, serrature .......................... 19
Portiere ........................................ 22
Sicurezza del veicolo ...................26
Specchietti esterni .......................27
Specchietti interni ........................28
Finestrini ...................................... 28Chiavi, serrature
ChiaviChiavi di ricambio
Il codice delle chiavi è indicato nel Car
Pass o su un'etichetta staccabile.
Per ordinare una chiave di ricambio è necessario fornire il codice della
chiave, in quanto è un componente
del dispositivo elettronico di bloccag‐
gio motore.
Serrature 3 159.
Chiave con sezione ripiegabilePremere il pulsante per estendere la
sezione ripiegabile. Per ripiegare la
chiave, premere prima il pulsante.
Car Pass Il Car Pass contiene dati relativi alla
sicurezza del veicolo e deve pertanto essere conservato in un luogo sicuro.
Tali dati del veicolo sono necessari
per poter eseguire determinate ope‐
razioni di officina.
Telecomando

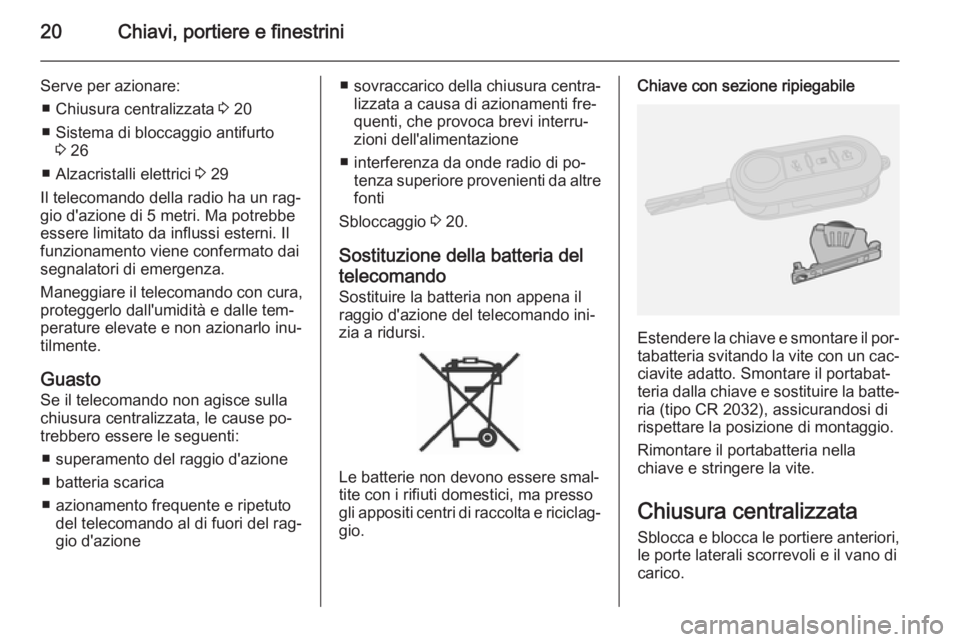

Page 22 of 191
20Chiavi, portiere e finestrini
Serve per azionare:■ Chiusura centralizzata 3 20
■ Sistema di bloccaggio antifurto 3 26
■ Alzacristalli elettrici 3 29
Il telecomando della radio ha un rag‐ gio d'azione di 5 metri. Ma potrebbe
essere limitato da influssi esterni. Il
funzionamento viene confermato dai
segnalatori di emergenza.
Maneggiare il telecomando con cura, proteggerlo dall'umidità e dalle tem‐
perature elevate e non azionarlo inu‐
tilmente.
Guasto
Se il telecomando non agisce sulla
chiusura centralizzata, le cause po‐
trebbero essere le seguenti:
■ superamento del raggio d'azione
■ batteria scarica
■ azionamento frequente e ripetuto del telecomando al di fuori del rag‐
gio d'azione■ sovraccarico della chiusura centra‐
lizzata a causa di azionamenti fre‐
quenti, che provoca brevi interru‐
zioni dell'alimentazione
■ interferenza da onde radio di po‐ tenza superiore provenienti da altrefonti
Sbloccaggio 3 20.
Sostituzione della batteria del
telecomando
Sostituire la batteria non appena il
raggio d'azione del telecomando ini‐
zia a ridursi.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Chiave con sezione ripiegabile
Estendere la chiave e smontare il por‐ tabatteria svitando la vite con un cac‐
ciavite adatto. Smontare il portabat‐
teria dalla chiave e sostituire la batte‐ ria (tipo CR 2032), assicurandosi dirispettare la posizione di montaggio.
Rimontare il portabatteria nella
chiave e stringere la vite.
Chiusura centralizzata
Sblocca e blocca le portiere anteriori,
le porte laterali scorrevoli e il vano di
carico.

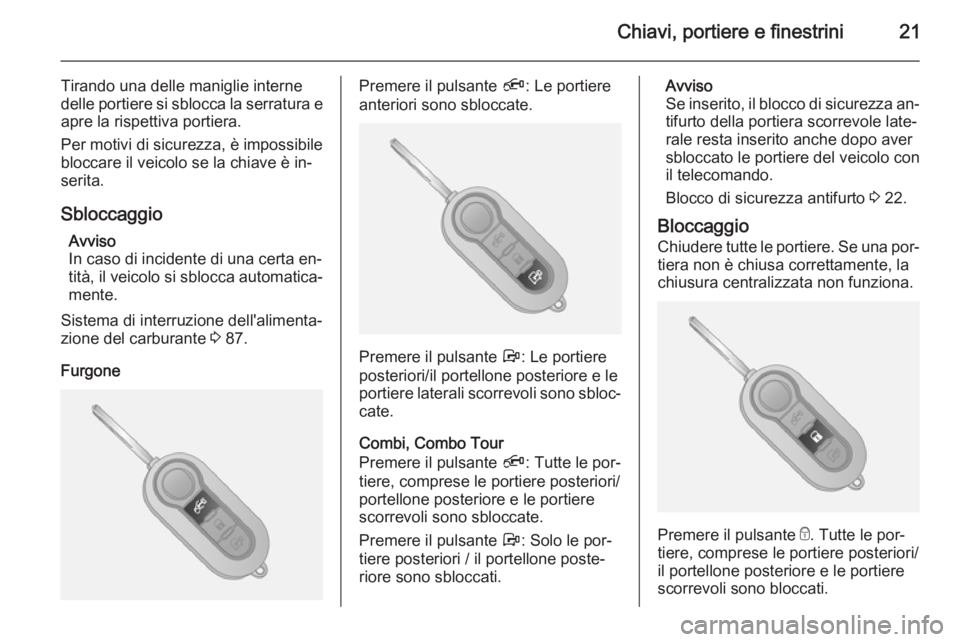

Page 23 of 191
Chiavi, portiere e finestrini21
Tirando una delle maniglie interne
delle portiere si sblocca la serratura e
apre la rispettiva portiera.
Per motivi di sicurezza, è impossibile
bloccare il veicolo se la chiave è in‐ serita.
Sbloccaggio Avviso
In caso di incidente di una certa en‐
tità, il veicolo si sblocca automatica‐ mente.
Sistema di interruzione dell'alimenta‐
zione del carburante 3 87.
FurgonePremere il pulsante Ä: Le portiere
anteriori sono sbloccate.
Premere il pulsante Å: Le portiere
posteriori/il portellone posteriore e le
portiere laterali scorrevoli sono sbloc‐ cate.
Combi, Combo Tour
Premere il pulsante Ä: Tutte le por‐
tiere, comprese le portiere posteriori/
portellone posteriore e le portiere
scorrevoli sono sbloccate.
Premere il pulsante Å: Solo le por‐
tiere posteriori / il portellone poste‐
riore sono sbloccati.
Avviso
Se inserito, il blocco di sicurezza an‐
tifurto della portiera scorrevole late‐
rale resta inserito anche dopo aver
sbloccato le portiere del veicolo con
il telecomando.
Blocco di sicurezza antifurto 3 22.
Bloccaggio Chiudere tutte le portiere. Se una por‐ tiera non è chiusa correttamente, la
chiusura centralizzata non funziona.
Premere il pulsante e. Tutte le por‐
tiere, comprese le portiere posteriori/
il portellone posteriore e le portiere
scorrevoli sono bloccati.
Page 24 of 191

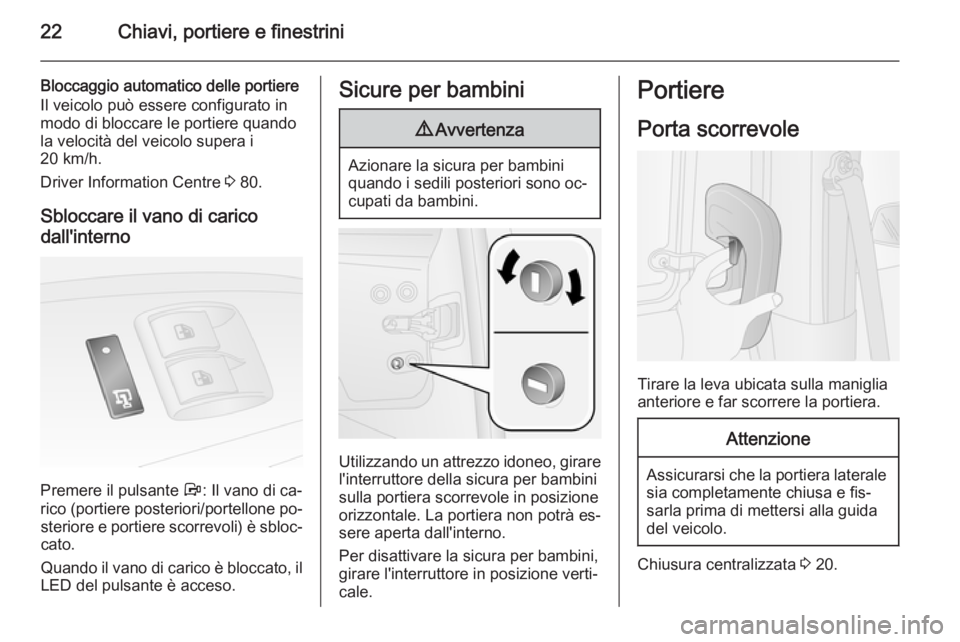

22Chiavi, portiere e finestrini
Bloccaggio automatico delle portiere
Il veicolo può essere configurato in
modo di bloccare le portiere quando
la velocità del veicolo supera i
20 km/h.
Driver Information Centre 3 80.
Sbloccare il vano di carico
dall'interno
Premere il pulsante Å: Il vano di ca‐
rico (portiere posteriori/portellone po‐ steriore e portiere scorrevoli) è sbloc‐cato.
Quando il vano di carico è bloccato, il
LED del pulsante è acceso.
Sicure per bambini9 Avvertenza
Azionare la sicura per bambini
quando i sedili posteriori sono oc‐
cupati da bambini.
Utilizzando un attrezzo idoneo, girare
l'interruttore della sicura per bambini
sulla portiera scorrevole in posizione
orizzontale. La portiera non potrà es‐
sere aperta dall'interno.
Per disattivare la sicura per bambini,
girare l'interruttore in posizione verti‐
cale.
Portiere
Porta scorrevole
Tirare la leva ubicata sulla maniglia
anteriore e far scorrere la portiera.
Attenzione
Assicurarsi che la portiera laterale sia completamente chiusa e fis‐
sarla prima di mettersi alla guida
del veicolo.
Chiusura centralizzata 3 20.

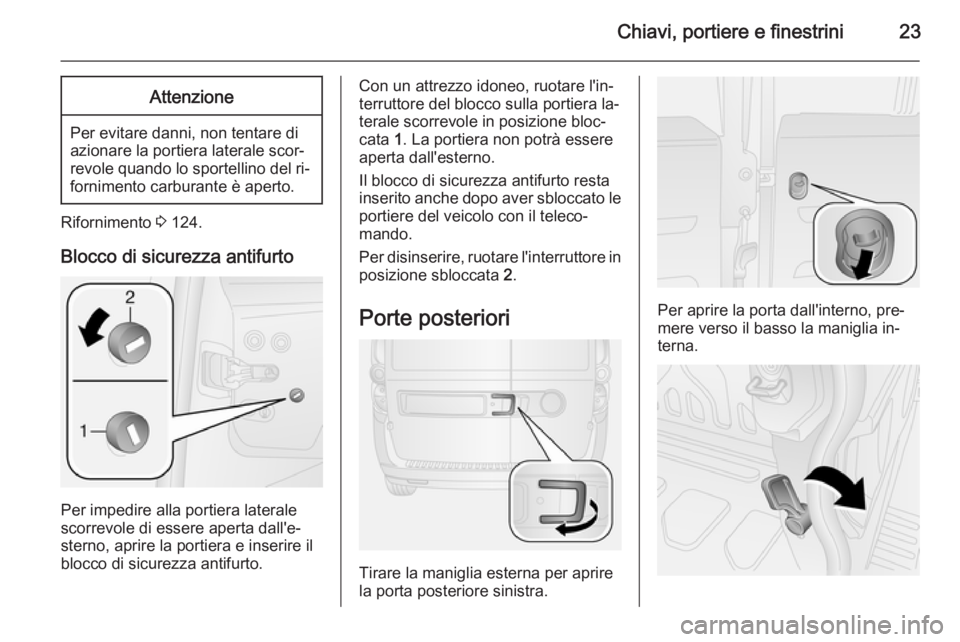

Page 25 of 191
Chiavi, portiere e finestrini23Attenzione
Per evitare danni, non tentare di
azionare la portiera laterale scor‐ revole quando lo sportellino del ri‐ fornimento carburante è aperto.
Rifornimento 3 124.
Blocco di sicurezza antifurto
Per impedire alla portiera laterale
scorrevole di essere aperta dall'e‐
sterno, aprire la portiera e inserire il
blocco di sicurezza antifurto.
Con un attrezzo idoneo, ruotare l'in‐
terruttore del blocco sulla portiera la‐
terale scorrevole in posizione bloc‐
cata 1. La portiera non potrà essere
aperta dall'esterno.
Il blocco di sicurezza antifurto resta
inserito anche dopo aver sbloccato le
portiere del veicolo con il teleco‐
mando.
Per disinserire, ruotare l'interruttore in posizione sbloccata 2.
Porte posteriori
Tirare la maniglia esterna per aprire
la porta posteriore sinistra.
Per aprire la porta dall'interno, pre‐
mere verso il basso la maniglia in‐
terna.
Page 26 of 191

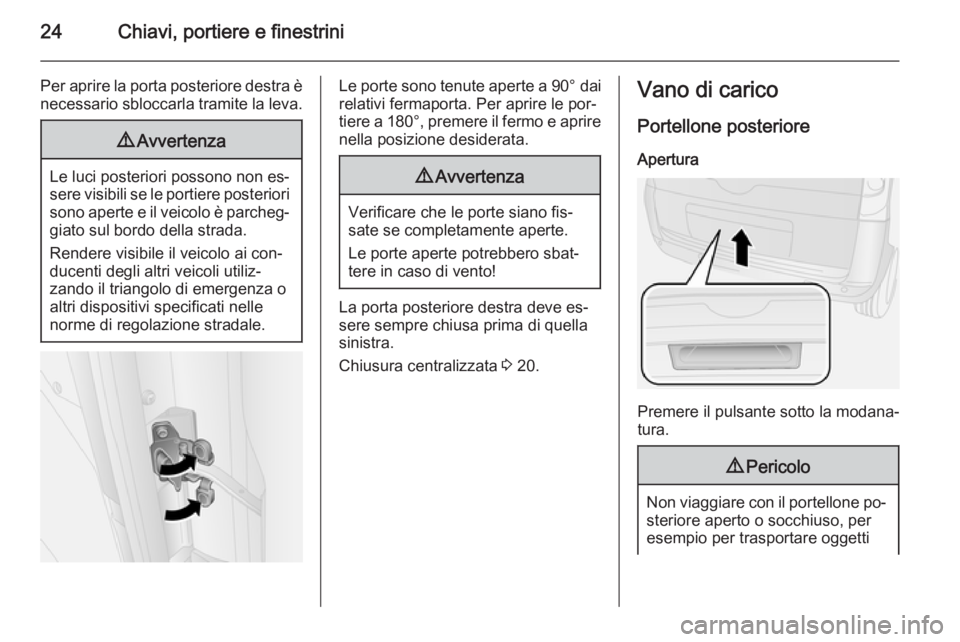

24Chiavi, portiere e finestrini
Per aprire la porta posteriore destra ènecessario sbloccarla tramite la leva.9 Avvertenza
Le luci posteriori possono non es‐
sere visibili se le portiere posteriori sono aperte e il veicolo è parcheg‐
giato sul bordo della strada.
Rendere visibile il veicolo ai con‐
ducenti degli altri veicoli utiliz‐
zando il triangolo di emergenza o
altri dispositivi specificati nelle
norme di regolazione stradale.
Le porte sono tenute aperte a 90° dai
relativi fermaporta. Per aprire le por‐
tiere a 180°, premere il fermo e aprire
nella posizione desiderata.9 Avvertenza
Verificare che le porte siano fis‐
sate se completamente aperte.
Le porte aperte potrebbero sbat‐
tere in caso di vento!
La porta posteriore destra deve es‐
sere sempre chiusa prima di quella
sinistra.
Chiusura centralizzata 3 20.
Vano di carico
Portellone posteriore
Apertura
Premere il pulsante sotto la modana‐
tura.
9 Pericolo
Non viaggiare con il portellone po‐
steriore aperto o socchiuso, per
esempio per trasportare oggetti

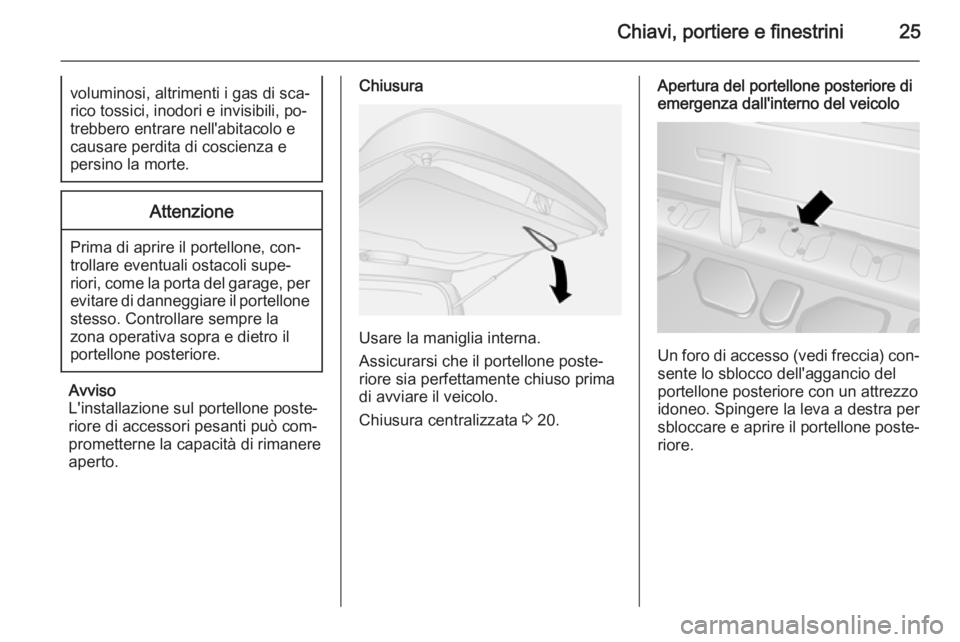

Page 27 of 191
Chiavi, portiere e finestrini25voluminosi, altrimenti i gas di sca‐
rico tossici, inodori e invisibili, po‐
trebbero entrare nell'abitacolo e
causare perdita di coscienza e
persino la morte.Attenzione
Prima di aprire il portellone, con‐
trollare eventuali ostacoli supe‐
riori, come la porta del garage, per
evitare di danneggiare il portellone
stesso. Controllare sempre la
zona operativa sopra e dietro il portellone posteriore.
Avviso
L'installazione sul portellone poste‐ riore di accessori pesanti può com‐
prometterne la capacità di rimanere
aperto.
Chiusura
Usare la maniglia interna.
Assicurarsi che il portellone poste‐
riore sia perfettamente chiuso prima
di avviare il veicolo.
Chiusura centralizzata 3 20.
Apertura del portellone posteriore di
emergenza dall'interno del veicolo
Un foro di accesso (vedi freccia) con‐
sente lo sblocco dell'aggancio del
portellone posteriore con un attrezzo idoneo. Spingere la leva a destra per
sbloccare e aprire il portellone poste‐ riore.

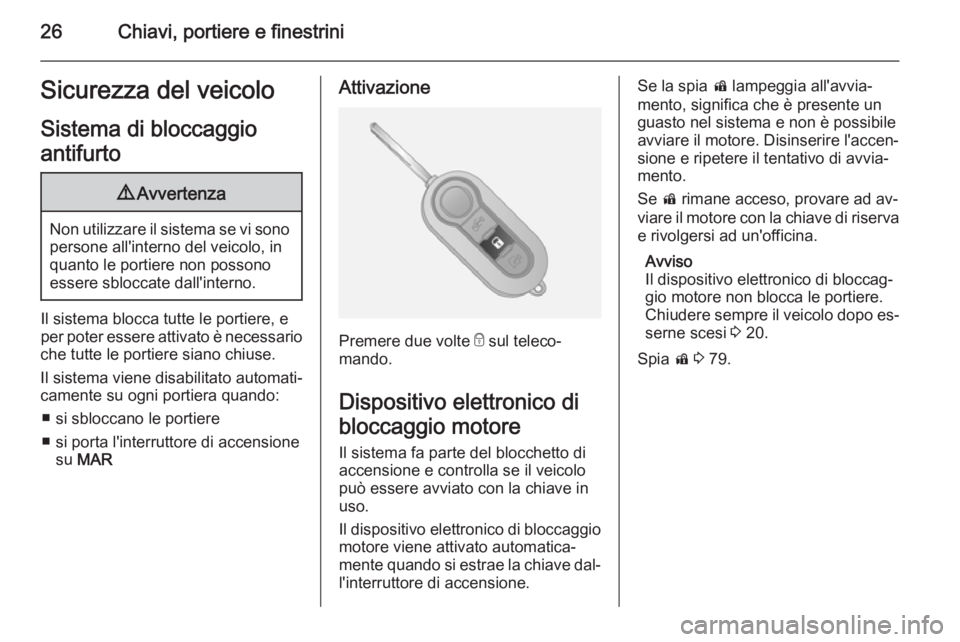

Page 28 of 191
26Chiavi, portiere e finestriniSicurezza del veicoloSistema di bloccaggio
antifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca tutte le portiere, e
per poter essere attivato è necessario
che tutte le portiere siano chiuse.
Il sistema viene disabilitato automati‐
camente su ogni portiera quando:
■ si sbloccano le portiere
■ si porta l'interruttore di accensione su MAR
Attivazione
Premere due volte e sul teleco‐
mando.
Dispositivo elettronico di
bloccaggio motore
Il sistema fa parte del blocchetto di
accensione e controlla se il veicolo
può essere avviato con la chiave in
uso.
Il dispositivo elettronico di bloccaggio motore viene attivato automatica‐
mente quando si estrae la chiave dal‐
l'interruttore di accensione.
Se la spia d lampeggia all'avvia‐
mento, significa che è presente un
guasto nel sistema e non è possibile
avviare il motore. Disinserire l'accen‐
sione e ripetere il tentativo di avvia‐
mento.
Se d rimane acceso, provare ad av‐
viare il motore con la chiave di riserva
e rivolgersi ad un'officina.
Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Chiudere sempre il veicolo dopo es‐ serne scesi 3 20.
Spia d 3 79.

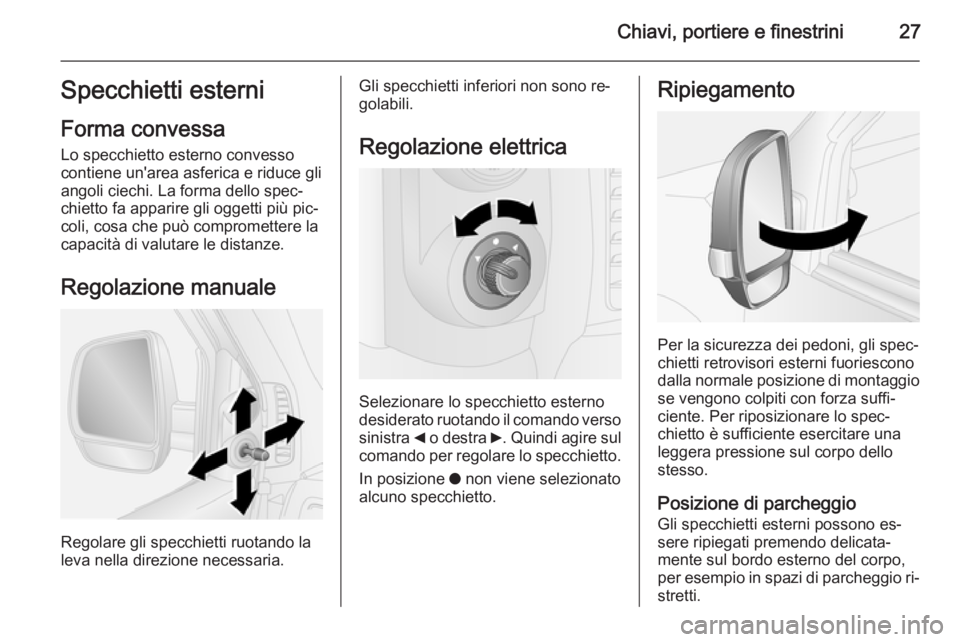

Page 29 of 191
Chiavi, portiere e finestrini27Specchietti esterni
Forma convessa Lo specchietto esterno convesso
contiene un'area asferica e riduce gli
angoli ciechi. La forma dello spec‐
chietto fa apparire gli oggetti più pic‐
coli, cosa che può compromettere la
capacità di valutare le distanze.
Regolazione manuale
Regolare gli specchietti ruotando la
leva nella direzione necessaria.
Gli specchietti inferiori non sono re‐ golabili.
Regolazione elettrica
Selezionare lo specchietto esterno
desiderato ruotando il comando verso
sinistra _ o destra 6. Quindi agire sul
comando per regolare lo specchietto.
In posizione o non viene selezionato
alcuno specchietto.
Ripiegamento
Per la sicurezza dei pedoni, gli spec‐
chietti retrovisori esterni fuoriescono
dalla normale posizione di montaggio
se vengono colpiti con forza suffi‐
ciente. Per riposizionare lo spec‐
chietto è sufficiente esercitare una
leggera pressione sul corpo dello
stesso.
Posizione di parcheggioGli specchietti esterni possono es‐
sere ripiegati premendo delicata‐
mente sul bordo esterno del corpo,
per esempio in spazi di parcheggio ri‐
stretti.

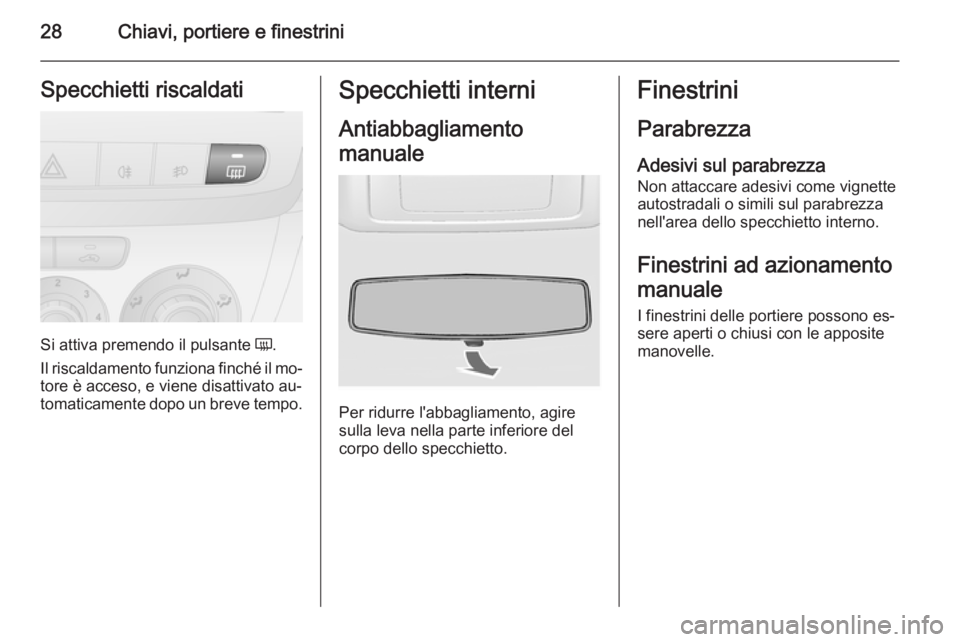

Page 30 of 191
28Chiavi, portiere e finestriniSpecchietti riscaldati
Si attiva premendo il pulsante Ü.
Il riscaldamento funziona finché il mo‐
tore è acceso, e viene disattivato au‐
tomaticamente dopo un breve tempo.
Specchietti interni
Antiabbagliamento
manuale
Per ridurre l'abbagliamento, agire
sulla leva nella parte inferiore del
corpo dello specchietto.
Finestrini
Parabrezza
Adesivi sul parabrezza Non attaccare adesivi come vignette
autostradali o simili sul parabrezza
nell'area dello specchietto interno.
Finestrini ad azionamento
manuale I finestrini delle portiere possono es‐
sere aperti o chiusi con le apposite
manovelle.
