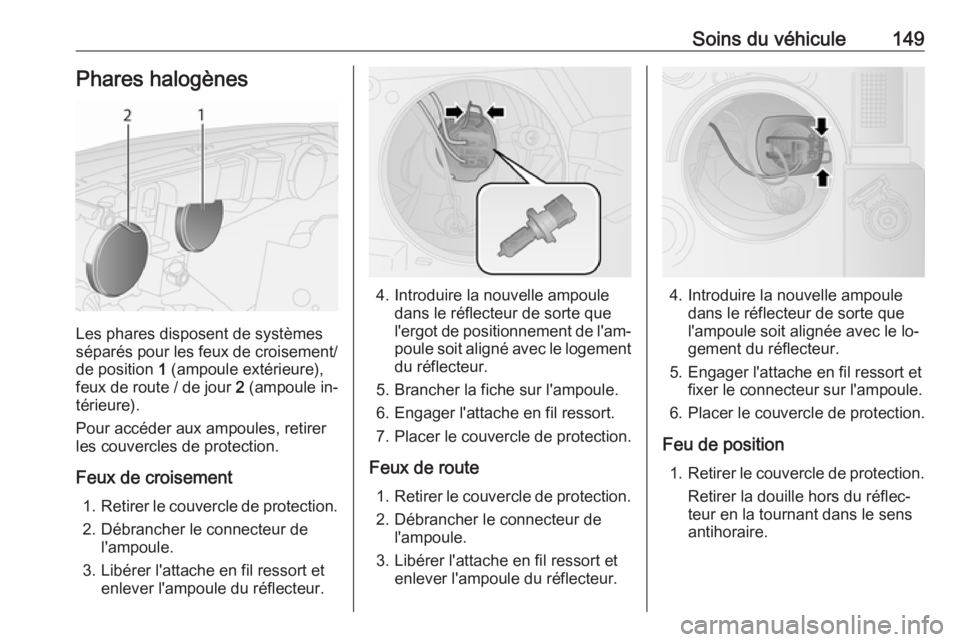

Soins du véhicule149Phares halogènes
Les phares disposent de systèmes
séparés pour les feux de croisement/ de position 1 (ampoule extérieure),
feux de route / de jour 2 (ampoule in‐
térieure).
Pour accéder aux ampoules, retirer
les couvercles de protection.
Feux de croisement 1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache en fil ressort et enlever l'ampoule du réflecteur.
4. Introduire la nouvelle ampouledans le réflecteur de sorte que
l'ergot de positionnement de l'am‐
poule soit aligné avec le logement du réflecteur.
5. Brancher la fiche sur l'ampoule.
6. Engager l'attache en fil ressort.
7. Placer le couvercle de protection.
Feux de route 1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache en fil ressort et enlever l'ampoule du réflecteur.4. Introduire la nouvelle ampouledans le réflecteur de sorte que
l'ampoule soit alignée avec le lo‐
gement du réflecteur.
5. Engager l'attache en fil ressort et fixer le connecteur sur l'ampoule.
6. Placer le couvercle de protection.
Feu de position 1. Retirer le couvercle de protection.
Retirer la douille hors du réflec‐
teur en la tournant dans le sens
antihoraire.

150Soins du véhicule
2.Enlever l'ampoule de la douille, in‐
troduire une nouvelle ampoule.
3. Introduire la douille dans le réflec‐
teur.
4. La faire tourner dans le sens ho‐ raire pour l'encliqueter.
5. Placer le couvercle de protection.
Feux de jour 1. Retirer le couvercle de protection.2. Retirer la douille hors du réflec‐
teur en la tournant dans le sens
antihoraire.
3. Enlever l'ampoule de la douille, in‐
troduire une nouvelle ampoule.
4. Introduire la douille dans le réflec‐
teur.
5. La faire tourner dans le sens ho‐ raire pour l'encliqueter.
6. Placer le couvercle de protection.
Clignotant avant 1. Retirer le couvercle de protection.2. Retirer la douille hors du réflec‐
teur en la tournant dans le sens
antihoraire.
3. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule.
4. Introduire la douille dans le réflec‐
teur.
5. La faire tourner dans le sens ho‐ raire pour l'encliqueter.
6. Placer le couvercle de protection.
Feux antibrouillard Faire remplacer les ampoules par un
atelier.

Soins du véhicule151Feux arrière
1. Enlever les trois vis de fixation.
2. Enlever le boîtier d'éclairage du véhicule.
3. Débrancher le connecteur de la douille d'ampoule.
4. Dévisser les quatre vis de fixation
à l'aide d'un tournevis. Tourner la
douille de feu de recul dans le
sens antihoraire et remplacer
l'ampoule.
5. Enlever la douille et le joint du boî‐
tier d'éclairage.
6. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐ placer l'ampoule.Feu stop ( 1)
Clignotant ( 2)
Feu arrière ( 3)
Feu arrière / feu antibrouillard ( 4)
7. Poser le joint sur la douille en vé‐ rifiant son assise correcte. Poser
la douille dans le boîtier d'éclai‐
rage en veillant à son engage‐
ment correct. Serrer les quatre vis
de fixation à l'aide d'un tournevis.
8. Poser la douille d'ampoule de feu de recul et la tourner dans le sens
horaire pour la serrer.
9. Brancher le connecteur.

152Soins du véhicule10. Insérer le boîtier d'éclairage dansla carrosserie en veillant à son po‐sitionnement correct. Serrer les
trois vis de fixation.
11. Mettre le contact, faire fonctionner
et vérifier tous les feux.
Clignotants latéraux Faire remplacer les ampoules par un
atelier.
Troisième feu stop
Faire remplacer les ampoules par un
atelier.Éclairage de plaque
d'immatriculation
Hayon
1. Insérer un tournevis comme indi‐ qué par les flèches, appuyer sur le
côté et dégager le boîtier d'am‐
poule.
2. Tourner la douille dans le sens antihoraire pour l'enlever du boî‐
tier d'ampoule. Enlever l'ampoule
en tirant.
3. Remplacer l'ampoule.
4. Introduire la douille de l'ampoule dans le boîtier de l'ampoule et
tourner dans le sens horaire.
5. Poser le boîtier d'ampoule en veil‐
lant à son engagement correct.

Soins du véhicule153Portes arrière
1. Insérer un tournevis comme indi‐qué par les flèches, appuyer sur la
gauche et dégager le boîtier d'am‐ poule.
2. Sortir l'ampoule en la poussant lé‐
gèrement dans la direction de la
languette-ressort.
3. Remplacer l'ampoule.
4. Poser le boîtier d'ampoule en veil‐
lant à son engagement correct.
Éclairage intérieur
Lampes de courtoisie avant et
arrière
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Ouvrir le couvercle arrière.
3. Remplacer l'ampoule.
4. Fermer le couvercle arrière.
5. Reposer la lentille.
Plafonnier avant, spots de lecture
1. Enlever la lentille à l'aide d'un tournevis à lame plate.
2. Ouvrir le couvercle arrière.
3. Remplacer les ampoules.
4. Fermer le couvercle arrière.
5. Reposer la lentille.

154Soins du véhiculeLampe de courtoisie arrière
amovible
1. Appuyer sur le bouton au dessus de l'ensemble de lampe pour le
dégager.
2. Séparer l'ensemble de lampe au niveau des points illustrés.
3. Changer l'ampoule, en s'assurant
qu'elle s'engage correctement.
4. Remonter l'ensemble de lampe.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.
Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à droite du compartiment moteur,
à côté de la batterie
● derrière un couvercle sur la partie
inférieure du tableau de bord, du
côté du conducteur.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Le véhicule contient différents types
de fusibles.

Soins du véhicule155
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Il est recommandé d'emporter un jeu
complet de fusibles.
Certaines fonctions sont protégées
par plusieurs fusibles. Des fusibles
peuvent aussi être enfichés même si la fonction n'est pas présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel du propriétaire ne s'appli‐
quent pas à votre véhicule. Se re‐
porter à l'étiquette de la boîte à fusi‐ bles, selon le cas.
Pince à fusibles
Utiliser une pince à fusibles pour ex‐
traire les fusibles.
Un extracteur de fusible peut être uti‐
lisé pour faciliter le retrait de fusible.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.

156Soins du véhiculeBoîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à droite
du compartiment moteur, à côté de la
batterie.
Pour ôter le couvercle de protection
et accéder aux fusibles, enlever les
deux vis (voir l'illustration).
N°Circuit électriqueF09Contacteur de porte arrièreF10Avertisseur sonoreF14Feux de routeF15Chauffage PTCIF19Système de climatisationF20Lunette arrière chauffanteF21Pompe à carburantF30Phares antibrouillardF84Système GNVF85Prises de courantF86Allume-cigares/sièges chauf‐
fantsF87Système Stop/StartF88Chauffage des rétroviseurs
Après avoir remplacé les fusibles dé‐
fectueux, replacer le couvercle de la
boîte à fusibles.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un dys‐ fonctionnement peut survenir.

Soins du véhicule157Boîte à fusibles du tableaude bord
La boîte à fusibles se trouve derrière
un couvercle sur la partie inférieure
du tableau de bord, du côté du con‐
ducteur.
N°Circuit électriqueF12Feu de croisement droitF13Feu de croisement gauche/
réglage de la portée des pharesF31Relais de boîte à fusibles/relais de l'unité de commande de
carrosserieF32Éclairage de courtoisieF36Connecteur de diagnostic/
Système de commande de
climatisation/Infotainment
System/système de surveil‐
lance de la pression des pneus/
sirène d'alarmeF37Tableau de bord/système de
freinageF38Verrouillage centralF43Lave-glace avantF47Lève-vitres électroniquesF48Lève-vitres électroniques

158Soins du véhiculeN°Circuit électriqueF49Rétroviseurs extérieurs/Info‐
tainment System/aide au
stationnement/système de
surveillance de la pression des
pneus/éclairage des instru‐
ments/détecteur de pluieF51Infotainment System/système
de freinage/embrayage/chauf‐
fage intérieurF53Tableau de bordF94Prise de courant du coffreF95Allume-cigares/prise de
courantF96Allume-cigares/prise de
courantF97Siège avant chauffantF98Siège avant chauffantOutillage du véhicule
Outillage Fourgonnette
L'outillage et l'équipement de levage
du véhicule se trouvent dans le com‐
partiment de rangement derrière le
siège avant. Tirer la poignée avant et faire glisser le siège vers l'avant pouraccéder 3 35.
Combi, Combo Tour
Les outils et l'équipement de levage
par cric du véhicule sont rangés dans
le coffre, derrière un panneau sur le
côté droit.
Changement de roue 3 166.
Roue de secours 3 168.
