OPEL CROSSLAND X 2020 Sürücü El Kitabı (in Turkish)

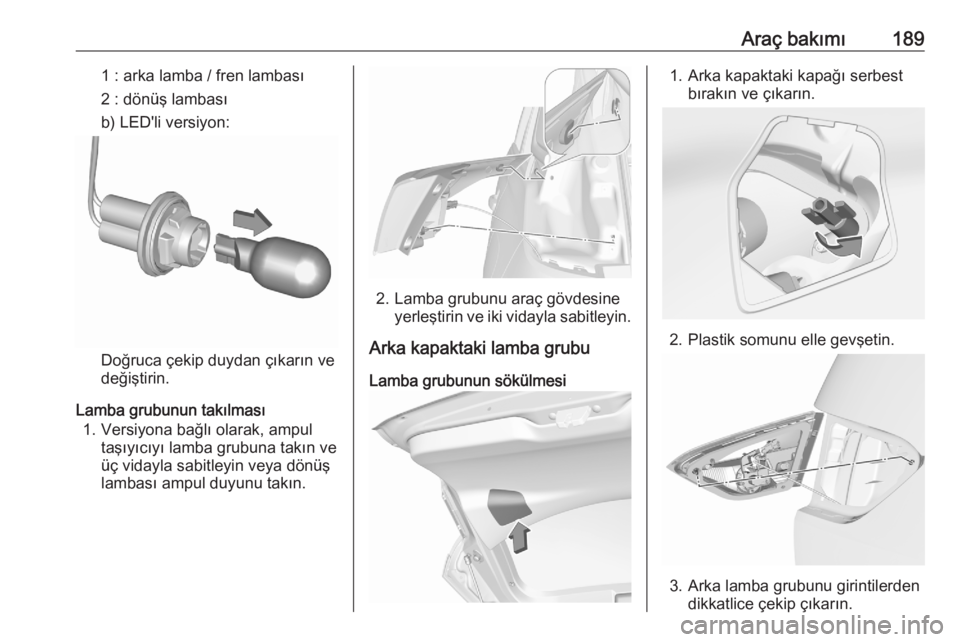

Araç bakımı1891 : arka lamba / fren lambası
2 : dönüş lambası b) LED'li versiyon:
Doğruca çekip duydan çıkarın ve
değiştirin.
Lamba grubunun takılması 1. Versiyona bağlı olarak, ampul taşıyıcıyı lamba grubuna takın ve
üç vidayla sabitleyin veya dönüş
lambası ampul duyunu takın.
2. Lamba grubunu araç gövdesine yerleştirin ve iki vidayla sabitleyin.
Arka kapaktaki lamba grubu
Lamba grubunun sökülmesi
1. Arka kapaktaki kapağı serbest bırakın ve çıkarın.
2. Plastik somunu elle gevşetin.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.

190Araç bakımı4. Ampul duyunu çıkarın.a) LED'siz versiyon:
Ampul duyunu serbest bırakıp
çıkarmak için mandalı bastırın.
b) LED'li versiyon:
Geri vites lambası ampul duyunu
saatin tersi yönünde çevirerek
lamba grubundan çıkarın.
5. Ampulü çıkartın. a) LED'siz versiyon:
Çıkarın ve değiştirin.
1 : arka lamba
2 : arka sis lambası veya geri vites
lambası
b) LED'li versiyon:
Doğruca çekip çıkarın ve
değiştirin.
Lamba grubunun takılması 1. Versiyona bağlı olarak, ampul taşıyıcıyı lamba grubuna takın
veya geri vites lambası ampul
duyunu takın.

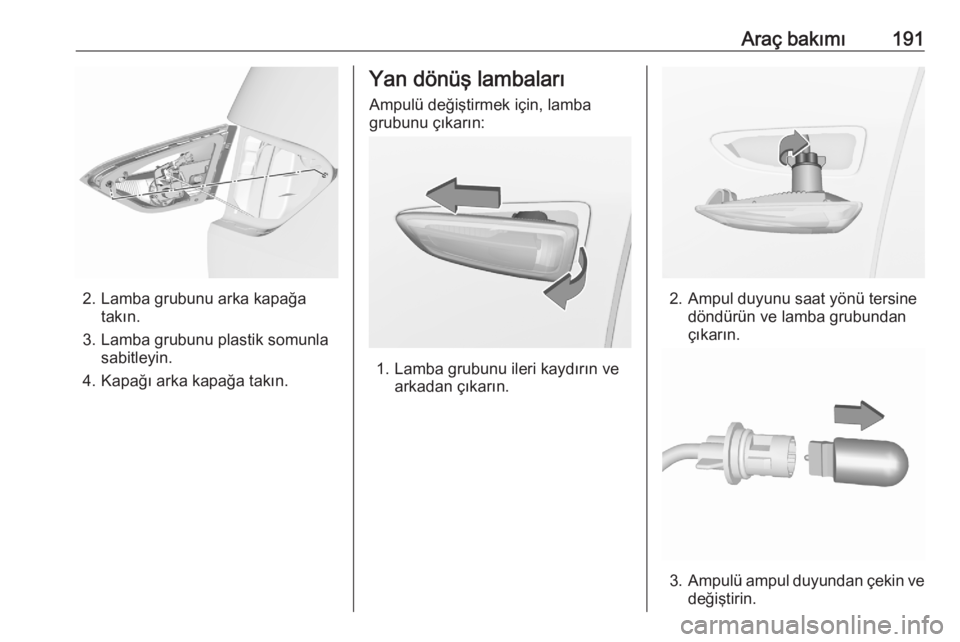

Araç bakımı191
2. Lamba grubunu arka kapağatakın.
3. Lamba grubunu plastik somunla sabitleyin.
4. Kapağı arka kapağa takın.
Yan dönüş lambaları
Ampulü değiştirmek için, lamba
grubunu çıkarın:
1. Lamba grubunu ileri kaydırın ve arkadan çıkarın.
2. Ampul duyunu saat yönü tersinedöndürün ve lamba grubundan
çıkarın.
3. Ampulü ampul duyundan çekin ve
değiştirin.

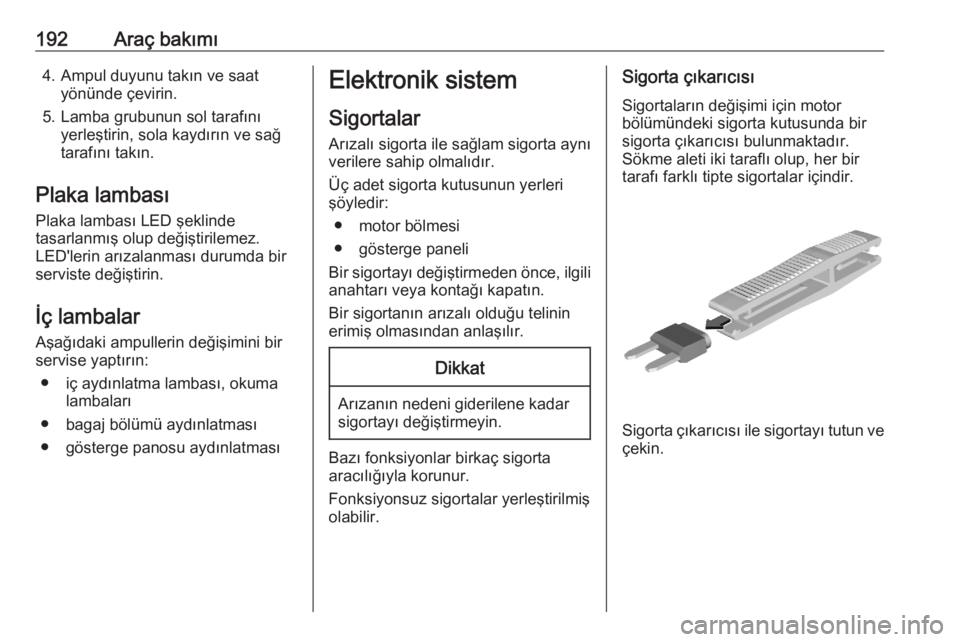

192Araç bakımı4. Ampul duyunu takın ve saatyönünde çevirin.
5. Lamba grubunun sol tarafını yerleştirin, sola kaydırın ve sağ
tarafını takın.
Plaka lambası Plaka lambası LED şeklinde
tasarlanmış olup değiştirilemez.
LED'lerin arızalanması durumda bir
serviste değiştirin.
İç lambalar
Aşağıdaki ampullerin değişimini bir servise yaptırın:
● iç aydınlatma lambası, okuma lambaları
● bagaj bölümü aydınlatması ● gösterge panosu aydınlatmasıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Üç adet sigorta kutusunun yerleri
şöyledir:
● motor bölmesi
● gösterge paneli
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır.Dikkat
Arızanın nedeni giderilene kadar
sigortayı değiştirmeyin.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sökme aleti iki taraflı olup, her bir
tarafı farklı tipte sigortalar içindir.
Sigorta çıkarıcısı ile sigortayı tutun ve
çekin.

Araç bakımı193Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.
No.Akım devresi1Fan klima kontrol sistemi2–3Karoseri sigorta kutusu4–5Gösterge paneli sigorta kutusu6Motor soğutma ünitesi7Gövde kontrol modülü8Motor kontrol yakıt pompası9Motor kumandasıNo.Akım devresi10Motor kumandası11Motor kumandası12Motor soğutma ünitesi13Gövde kontrol modülü14Akıllı akü sensörü15–16Ön sis farları17–18Uzun huzme far (sağ)19Uzun huzme far (sol)20Motor kontrol yakıt pompası21Marş motoru22–23Marş motoru24Römork çekme25Gösterge paneli sigorta kutusu26Şanzıman kontrol modülü

194Araç bakımıNo.Akım devresi27Gövde kontrol modülü28Motor kontrol modülü29Ön cam sileceği30Gövde kontrol modülü
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Gösterge panelinin sol tarafındaki sigorta kutusu
Soldan direksiyonlu araçlarda,
sigorta kutusu gösterge panelindeki
bir kapağın arkasında bulunur.
Kapağı kenarından kaldırıp çıkarın.
No.Akım devresi1Dikiz aynası, egzoz sistemi,
elektrikli servo direksiyon,
debriyaj sensörü, LPG, yan
ayna ayarı, endüktif şarj2–3Römork çekme4Korna5Ön cam yıkayıcı pompası ön /
arka6Ön cam yıkayıcı pompası ön /
arka

Araç bakımı195No.Akım devresi7Isıtmalı direksiyon8Arka cam sileceği9–10Merkezi kilit sistemi11Merkezi kilit sistemi12Göstergeler13Klima kontrol sistemi, USB14BTA modülü15Göstergeler, klima kontrol
sistemi16Fren, marş motoru, tutulan güç
çıkışı17Göstergeler18Gelişmiş park desteği19Üst sütun modülü, römork
kontrol modülü20–21Hırsızlık alarm sistemi, marş
düğmesiNo.Akım devresi22Yağmur sensörü, ön kamera23Kapı modülü24Gelişmiş park desteği, kamera,
Bilgi ve Eğlence Sistemi25Hava yastığı26Üst sütun modülü27Hırsızlık alarm sistemi28–29Bilgi ve eğlence sistemi30–31Bilgi ve eğlence sistemi32Ön kısımdaki priz33–34Isıtmalı yan aynalar, kapı
modülüNo.Akım devresi35Gösterge grubu, aydınlatma
anahtarı, gelişmiş park desteği,
şanzıman kontrol modülü36Aydınlatma lambaları, güneşlik
aydınlatma lambaları, torpido
gözü lambası
Gösterge panelinin sağ
tarafındaki sigorta kutusu
Soldan direksiyonlu araçlarda sigorta
kutusu torpido gözündeki bir kapağın
arkasındadır. Torpido gözünü açın ve kapağı çıkarın. Braketi çıkarın.

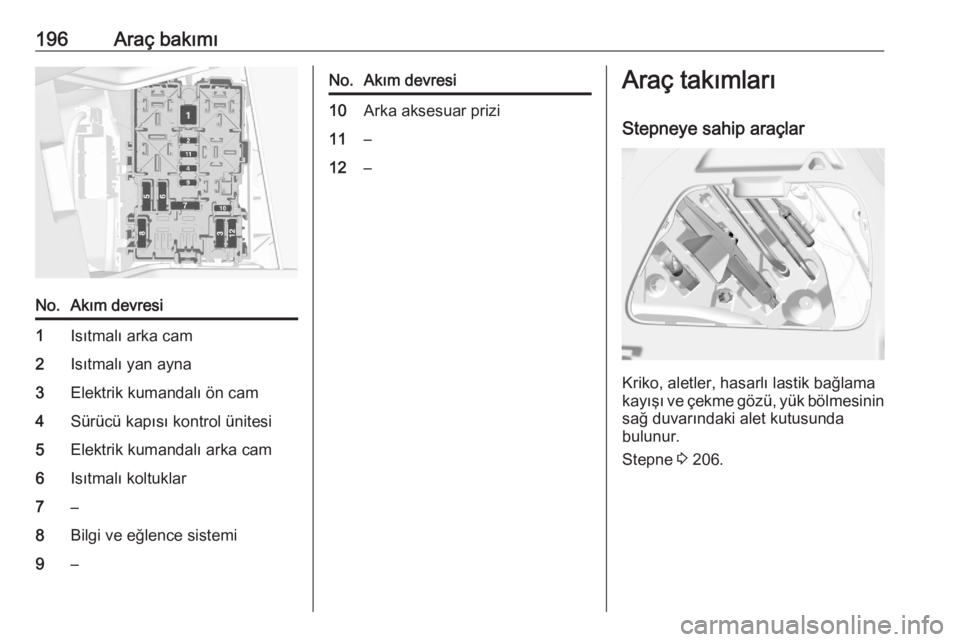

196Araç bakımıNo.Akım devresi1Isıtmalı arka cam2Isıtmalı yan ayna3Elektrik kumandalı ön cam4Sürücü kapısı kontrol ünitesi5Elektrik kumandalı arka cam6Isıtmalı koltuklar7–8Bilgi ve eğlence sistemi9–No.Akım devresi10Arka aksesuar prizi11–12–Araç takımlarıStepneye sahip araçlar
Kriko, aletler, hasarlı lastik bağlama
kayışı ve çekme gözü, yük bölmesinin
sağ duvarındaki alet kutusunda
bulunur.
Stepne 3 206.

Araç bakımı197Stepnesiz araçlar
Tornavida ve çekme halkası, bagaj
bölümünün zemin kapağı altındaki bir kutunun içinde bulunur.
Lastik tamir seti 3 201.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde ve
jantlarda hasar olup olmadığını
kontrol edin. Hasar veya anormal
aşınma olması durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 232.Lastik tanımlamaları
Örneğin 195/65 R 15 91 T195:lastik genişliği, mm65:enine kesit oranı (lastik
yüksekliğinin lastik genişliğine
olan oranı), %R:lastik kemeri yapı türü: RadyalRF:yapı türü: RunFlat15:jant çapı / inç cinsinden91:taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
615 kilogram karşılık
gelmektedirT:hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Bu aracın maksimum hızına uygun bir lastik seçin. Araçla birlikte verilen
EEC Uygunluk Belgesi veya diğer
ulusal ruhsat belgelerine başvurun. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.

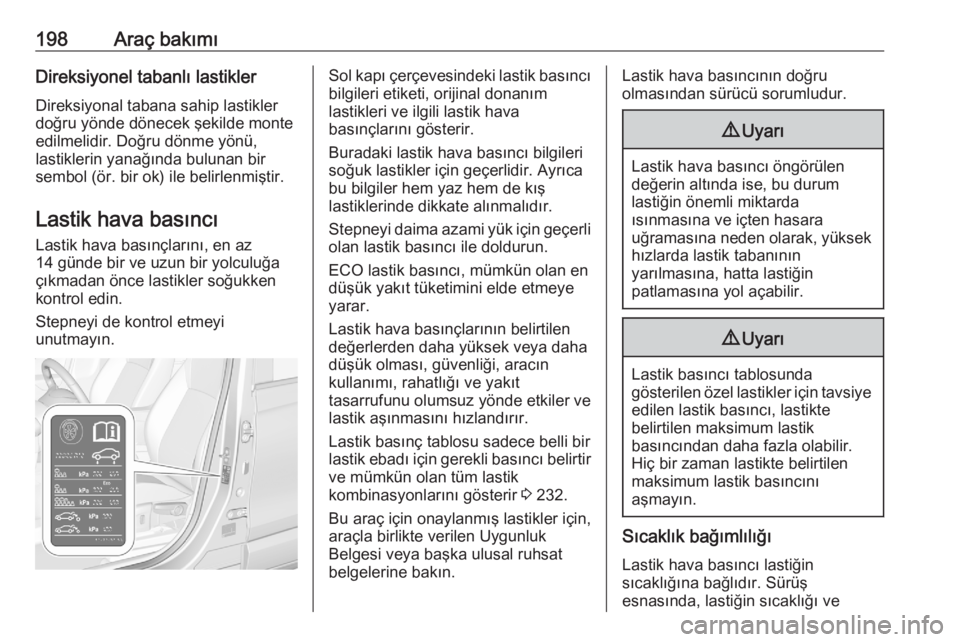

198Araç bakımıDireksiyonel tabanlı lastiklerDireksiyonal tabana sahip lastikler
doğru yönde dönecek şekilde monte edilmelidir. Doğru dönme yönü,
lastiklerin yanağında bulunan bir
sembol (ör. bir ok) ile belirlenmiştir.
Lastik hava basıncı Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin.
Stepneyi de kontrol etmeyi
unutmayın.Sol kapı çerçevesindeki lastik basıncı bilgileri etiketi, orijinal donanım
lastikleri ve ilgili lastik hava
basınçlarını gösterir.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik basıncı, mümkün olan en
düşük yakıt tüketimini elde etmeye
yarar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınç tablosu sadece belli bir
lastik ebadı için gerekli basıncı belirtir
ve mümkün olan tüm lastik
kombinasyonlarını gösterir 3 232.
Bu araç için onaylanmış lastikler için, araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
9 Uyarı
Lastik basıncı tablosunda
gösterilen özel lastikler için tavsiye
edilen lastik basıncı, lastikte
belirtilen maksimum lastik
basıncından daha fazla olabilir.
Hiç bir zaman lastikte belirtilen
maksimum lastik basıncını
aşmayın.
Sıcaklık bağımlılığı
Lastik hava basıncı lastiğin
sıcaklığına bağlıdır. Sürüş
esnasında, lastiğin sıcaklığı ve
