Page 231 of 297

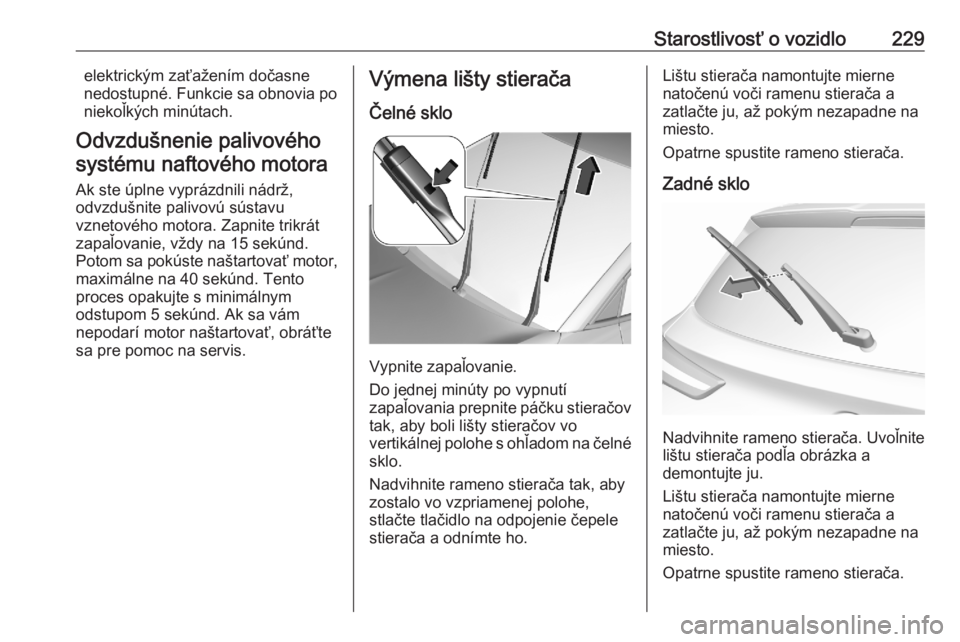

Starostlivosť o vozidlo229elektrickým zaťažením dočasne
nedostupné. Funkcie sa obnovia po
niekoľkých minútach.
Odvzdušnenie palivového systému naftového motora
Ak ste úplne vyprázdnili nádrž,
odvzdušnite palivovú sústavu
vznetového motora. Zapnite trikrát
zapaľovanie, vždy na 15 sekúnd.
Potom sa pokúste naštartovať motor, maximálne na 40 sekúnd. Tento
proces opakujte s minimálnym
odstupom 5 sekúnd. Ak sa vám
nepodarí motor naštartovať, obráťte
sa pre pomoc na servis.Výmena lišty stierača
Čelné sklo
Vypnite zapaľovanie.
Do jednej minúty po vypnutí
zapaľovania prepnite páčku stieračov tak, aby boli lišty stieračov vo
vertikálnej polohe s ohľadom na čelné sklo.
Nadvihnite rameno stierača tak, aby zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Lištu stierača namontujte mierne
natočenú voči ramenu stierača a
zatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Zadné sklo
Nadvihnite rameno stierača. Uvoľnite
lištu stierača podľa obrázka a
demontujte ju.
Lištu stierača namontujte mierne natočenú voči ramenu stierača a
zatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Page 232 of 297
230Starostlivosť o vozidloVýmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používajte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlomety Halogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Vnútorná žiarovka diaľkových svetiel
( 1 ).
Vonkajšia žiarovka stretávacích
svetiel ( 2).
Diaľkové svetlá (1)
1. Potiahnutím vyberte ochranný
kryt.
Page 233 of 297

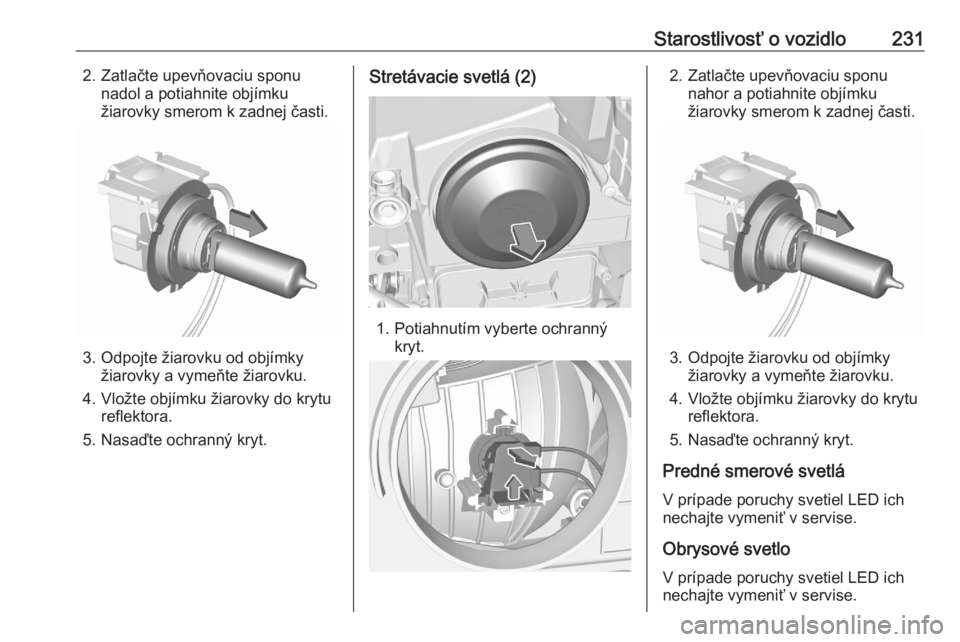

Starostlivosť o vozidlo2312. Zatlačte upevňovaciu sponunadol a potiahnite objímku
žiarovky smerom k zadnej časti.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky do krytu reflektora.
5. Nasaďte ochranný kryt.
Stretávacie svetlá (2)
1. Potiahnutím vyberte ochranný kryt.
2. Zatlačte upevňovaciu sponunahor a potiahnite objímku
žiarovky smerom k zadnej časti.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky do krytu reflektora.
5. Nasaďte ochranný kryt.
Predné smerové svetlá V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Obrysové svetlo
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Page 234 of 297

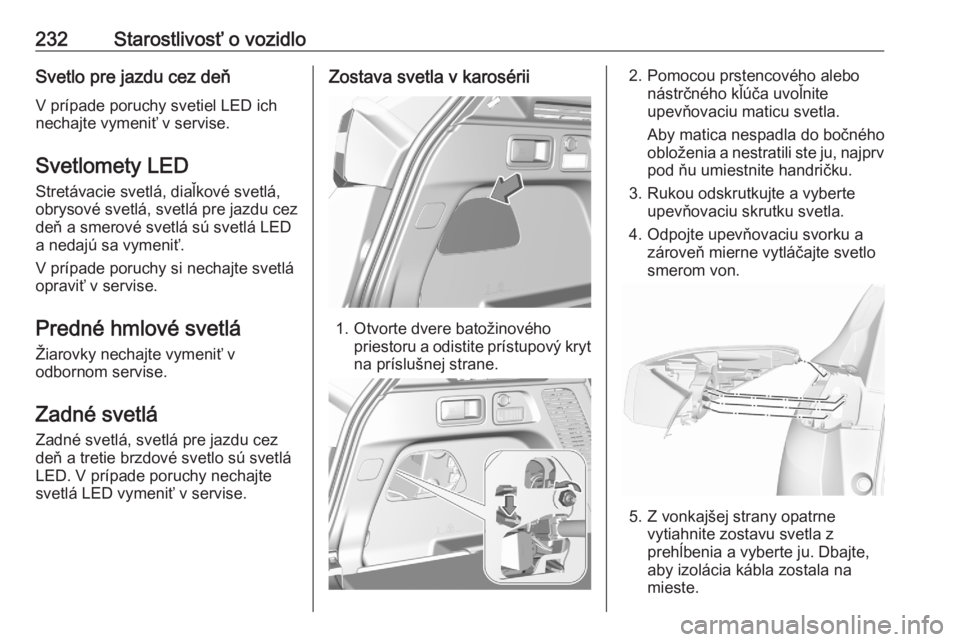

232Starostlivosť o vozidloSvetlo pre jazdu cez deňV prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerové svetlá sú svetlá LED
a nedajú sa vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Predné hmlové svetlá Žiarovky nechajte vymeniť v
odbornom servise.
Zadné svetlá Zadné svetlá, svetlá pre jazdu cez
deň a tretie brzdové svetlo sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.Zostava svetla v karosérii
1. Otvorte dvere batožinového priestoru a odistite prístupový kryt
na príslušnej strane.
2. Pomocou prstencového alebo nástrčného kľúča uvoľnite
upevňovaciu maticu svetla.
Aby matica nespadla do bočného
obloženia a nestratili ste ju, najprv pod ňu umiestnite handričku.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku svetla.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte svetlo
smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
Page 235 of 297

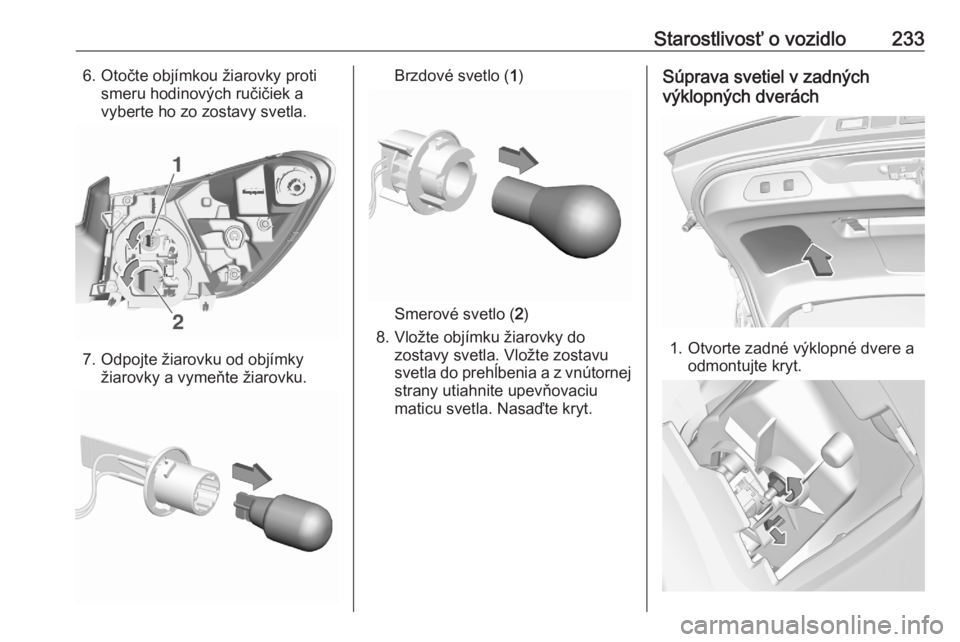

Starostlivosť o vozidlo2336. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
7. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Brzdové svetlo ( 1)
Smerové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu svetla. Nasaďte kryt.
Súprava svetiel v zadných
výklopných dverách
1. Otvorte zadné výklopné dvere a odmontujte kryt.
Page 236 of 297

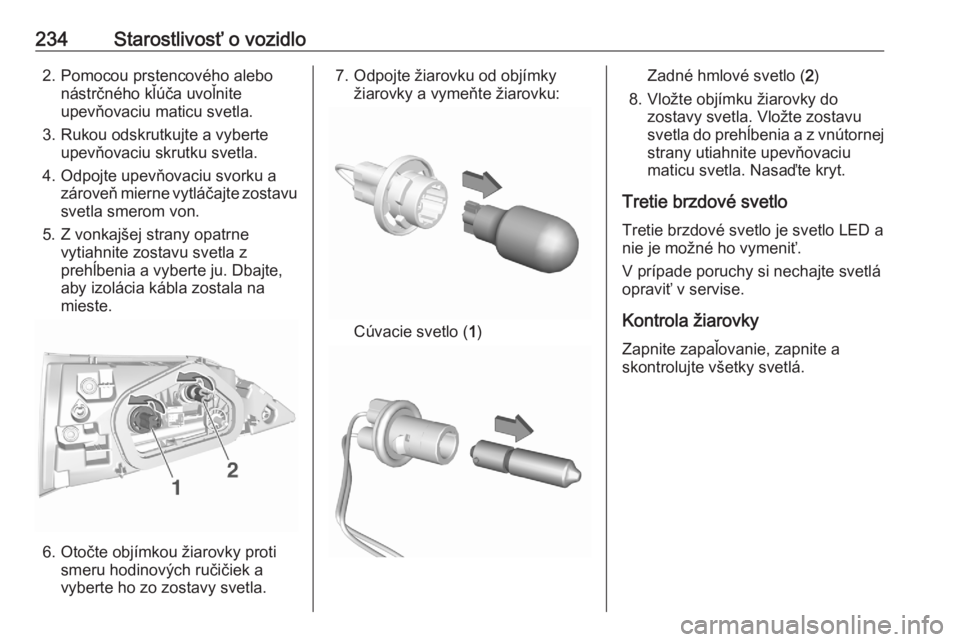

234Starostlivosť o vozidlo2. Pomocou prstencového alebonástrčného kľúča uvoľnite
upevňovaciu maticu svetla.
3. Rukou odskrutkujte a vyberte upevňovaciu skrutku svetla.
4. Odpojte upevňovaciu svorku a zároveň mierne vytláčajte zostavusvetla smerom von.
5. Z vonkajšej strany opatrne vytiahnite zostavu svetla z
prehĺbenia a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
6. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
7. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku:
Cúvacie svetlo ( 1)
Zadné hmlové svetlo ( 2)
8. Vložte objímku žiarovky do zostavy svetla. Vložte zostavu
svetla do prehĺbenia a z vnútornej strany utiahnite upevňovaciu
maticu svetla. Nasaďte kryt.
Tretie brzdové svetlo Tretie brzdové svetlo je svetlo LED a
nie je možné ho vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Kontrola žiarovky
Zapnite zapaľovanie, zapnite a
skontrolujte všetky svetlá.
Page 237 of 297

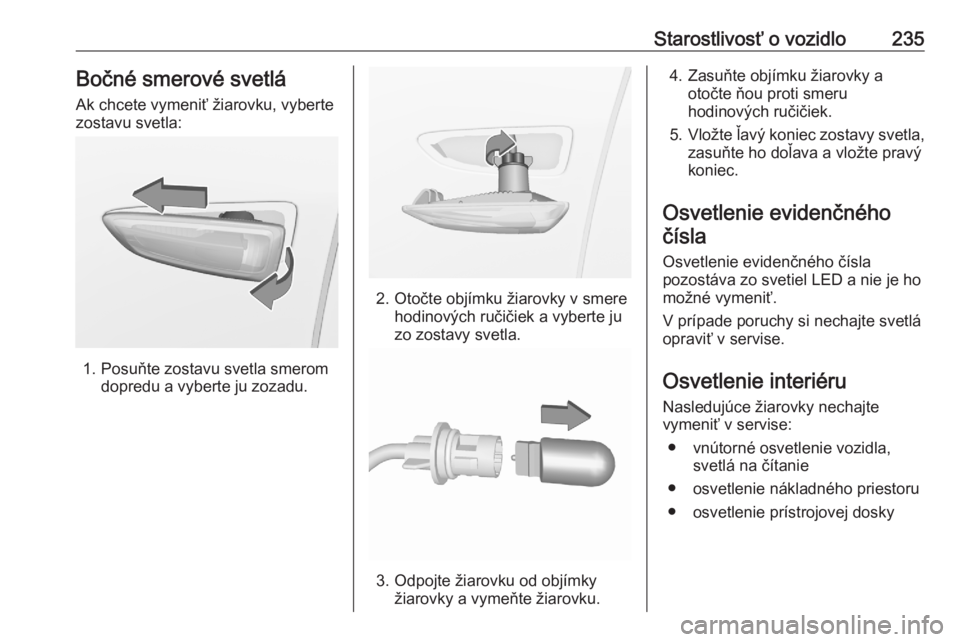

Starostlivosť o vozidlo235Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
zostavu svetla:
1. Posuňte zostavu svetla smerom dopredu a vyberte ju zozadu.
2. Otočte objímku žiarovky v smerehodinových ručičiek a vyberte ju
zo zostavy svetla.
3. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
4. Zasuňte objímku žiarovky a otočte ňou proti smeru
hodinových ručičiek.
5. Vložte ľavý koniec zostavy svetla,
zasuňte ho doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.
Osvetlenie interiéru
Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej dosky
Page 238 of 297

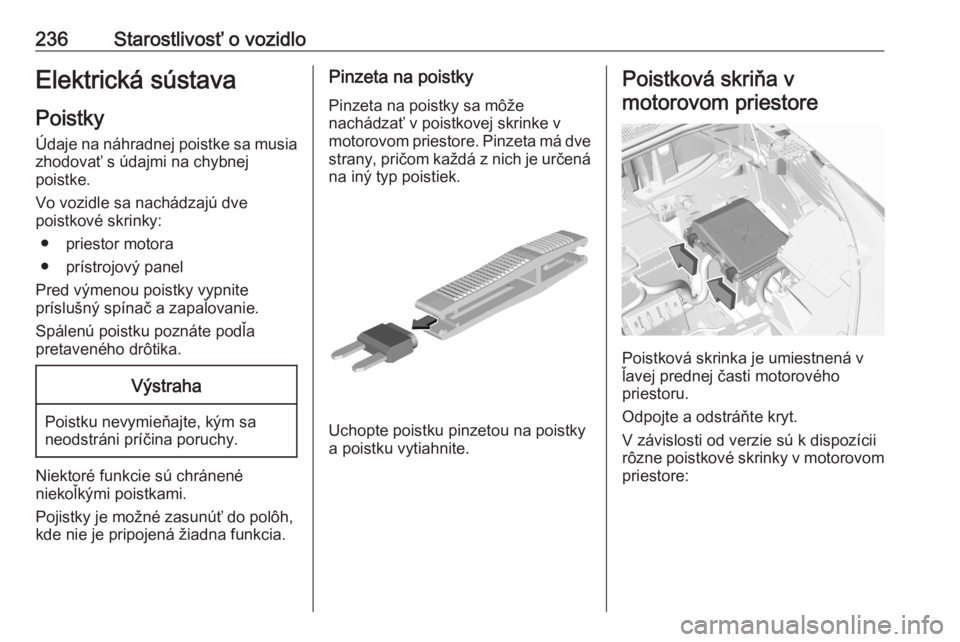

236Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v motorovom
priestore:
Page 239 of 297

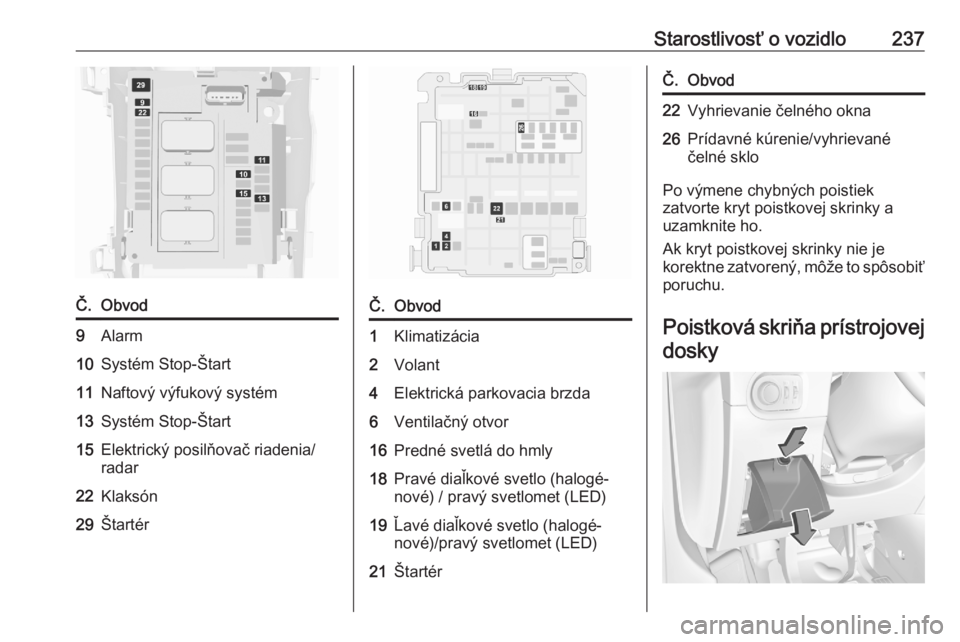

Starostlivosť o vozidlo237Č.Obvod9Alarm10Systém Stop-Štart11Naftový výfukový systém13Systém Stop-Štart15Elektrický posilňovač riadenia/
radar22Klaksón29ŠtartérČ.Obvod1Klimatizácia2Volant4Elektrická parkovacia brzda6Ventilačný otvor16Predné svetlá do hmly18Pravé diaľkové svetlo (halogé‐
nové) / pravý svetlomet (LED)19Ľavé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)21ŠtartérČ.Obvod22Vyhrievanie čelného okna26Prídavné kúrenie/vyhrievané
čelné sklo
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
uzamknite ho.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Page 240 of 297

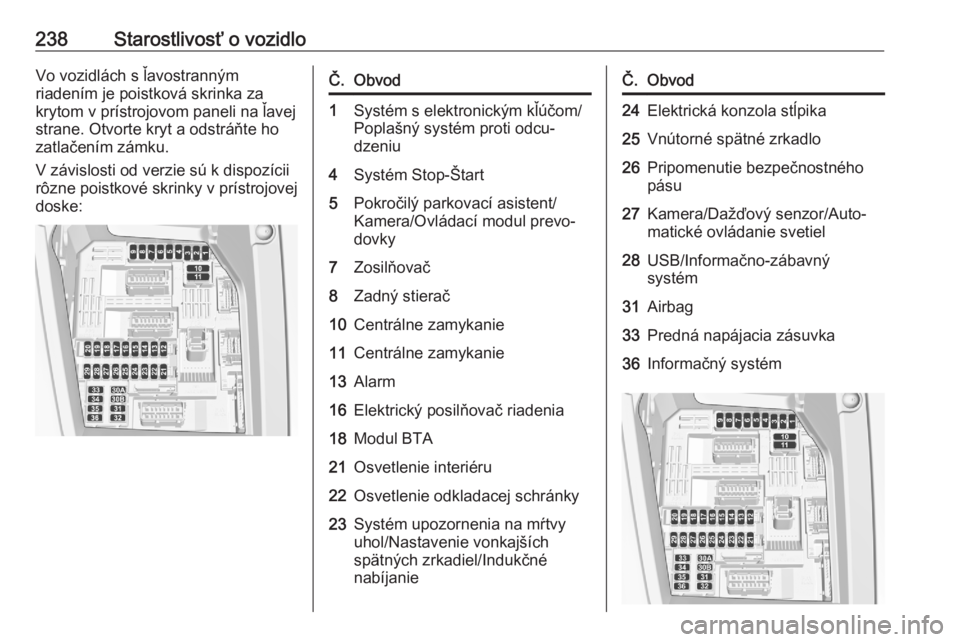

238Starostlivosť o vozidloVo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli na ľavej
strane. Otvorte kryt a odstráňte ho
zatlačením zámku.
V závislosti od verzie sú k dispozícii
rôzne poistkové skrinky v prístrojovej doske:Č.Obvod1Systém s elektronickým kľúčom/
Poplašný systém proti odcu‐
dzeniu4Systém Stop-Štart5Pokročilý parkovací asistent/
Kamera/Ovládací modul prevo‐
dovky7Zosilňovač8Zadný stierač10Centrálne zamykanie11Centrálne zamykanie13Alarm16Elektrický posilňovač riadenia18Modul BTA21Osvetlenie interiéru22Osvetlenie odkladacej schránky23Systém upozornenia na mŕtvy
uhol/Nastavenie vonkajších
spätných zrkadiel/Indukčné
nabíjanieČ.Obvod24Elektrická konzola stĺpika25Vnútorné spätné zrkadlo26Pripomenutie bezpečnostného
pásu27Kamera/Dažďový senzor/Auto‐
matické ovládanie svetiel28USB/Informačno-zábavný
systém31Airbag33Predná napájacia zásuvka36Informačný systém
