Fahren und Bedienung159Starten
Einfahren
Während der ersten Fahrten unnötig
scharfes Bremsen vermeiden.
Bei der ersten Fahrt kann es zu einer
Rauchentwicklung kommen, wenn
Wachs und Öl an der Abgasanlage
verdampfen. Nach der ersten Fahrt
das Fahrzeug eine Weile im Freien
abstellen. Rauch nicht einatmen.
Während des Einfahrens kann der
Kraftstoff- und Motorölverbrauch et‐
was höher sein und der Reinigungs‐
prozess des Diesel-Partikelfilters
kann öfter stattfinden.
Diesel-Partikelfilter 3 166.

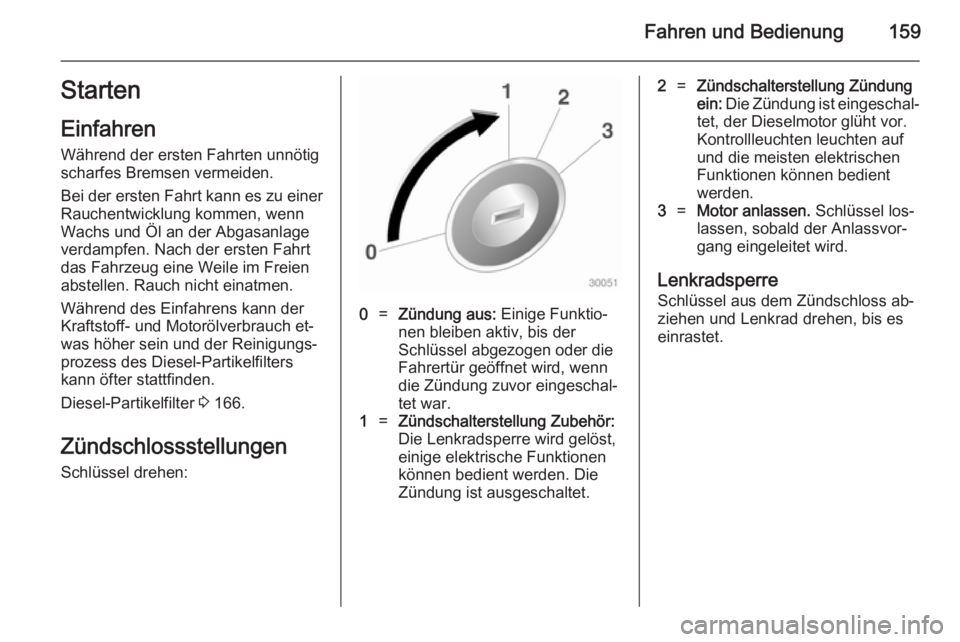

Zündschlossstellungen Schlüssel drehen:0=Zündung aus: Einige Funktio‐
nen bleiben aktiv, bis der
Schlüssel abgezogen oder die
Fahrertür geöffnet wird, wenn
die Zündung zuvor eingeschal‐
tet war.1=Zündschalterstellung Zubehör:
Die Lenkradsperre wird gelöst,
einige elektrische Funktionen
können bedient werden. Die
Zündung ist ausgeschaltet.2=Zündschalterstellung Zündung
ein: Die Zündung ist eingeschal‐
tet, der Dieselmotor glüht vor.
Kontrollleuchten leuchten auf
und die meisten elektrischen
Funktionen können bedient
werden.3=Motor anlassen. Schlüssel los‐
lassen, sobald der Anlassvor‐
gang eingeleitet wird.
Lenkradsperre
Schlüssel aus dem Zündschloss ab‐
ziehen und Lenkrad drehen, bis es einrastet.

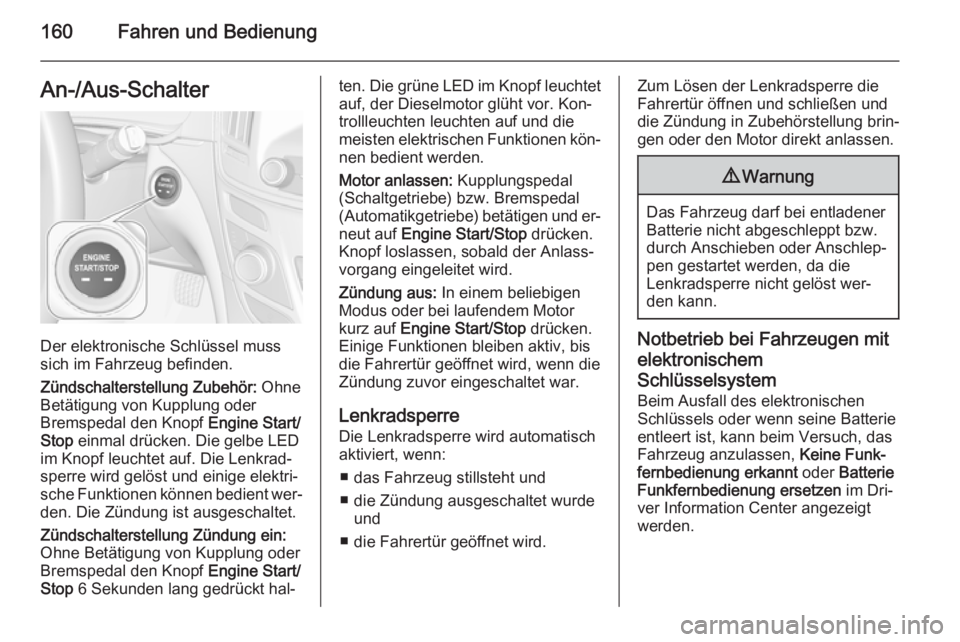

160Fahren und BedienungAn-/Aus-Schalter
Der elektronische Schlüssel muss
sich im Fahrzeug befinden.
Zündschalterstellung Zubehör: Ohne
Betätigung von Kupplung oder Bremspedal den Knopf Engine Start/
Stop einmal drücken. Die gelbe LED
im Knopf leuchtet auf. Die Lenkrad‐
sperre wird gelöst und einige elektri‐
sche Funktionen können bedient wer‐
den. Die Zündung ist ausgeschaltet.
Zündschalterstellung Zündung ein:
Ohne Betätigung von Kupplung oder
Bremspedal den Knopf Engine Start/
Stop 6 Sekunden lang gedrückt hal‐
ten. Die grüne LED im Knopf leuchtet
auf, der Dieselmotor glüht vor. Kon‐
trollleuchten leuchten auf und die
meisten elektrischen Funktionen kön‐
nen bedient werden.
Motor anlassen: Kupplungspedal
(Schaltgetriebe) bzw. Bremspedal
(Automatikgetriebe) betätigen und er‐
neut auf Engine Start/Stop drücken.
Knopf loslassen, sobald der Anlass‐
vorgang eingeleitet wird.
Zündung aus: In einem beliebigen
Modus oder bei laufendem Motor kurz auf Engine Start/Stop drücken.
Einige Funktionen bleiben aktiv, bis
die Fahrertür geöffnet wird, wenn die
Zündung zuvor eingeschaltet war.
Lenkradsperre
Die Lenkradsperre wird automatisch
aktiviert, wenn:
■ das Fahrzeug stillsteht und
■ die Zündung ausgeschaltet wurde und
■ die Fahrertür geöffnet wird.Zum Lösen der Lenkradsperre die
Fahrertür öffnen und schließen und
die Zündung in Zubehörstellung brin‐
gen oder den Motor direkt anlassen.9 Warnung
Das Fahrzeug darf bei entladener
Batterie nicht abgeschleppt bzw.
durch Anschieben oder Anschlep‐ pen gestartet werden, da die
Lenkradsperre nicht gelöst wer‐
den kann.
Notbetrieb bei Fahrzeugen mit
elektronischem
Schlüsselsystem
Beim Ausfall des elektronischen
Schlüssels oder wenn seine Batterie
entleert ist, kann beim Versuch, das
Fahrzeug anzulassen, Keine Funk‐
fernbedienung erkannt oder Batterie
Funkfernbedienung ersetzen im Dri‐
ver Information Center angezeigt
werden.

Fahren und Bedienung161

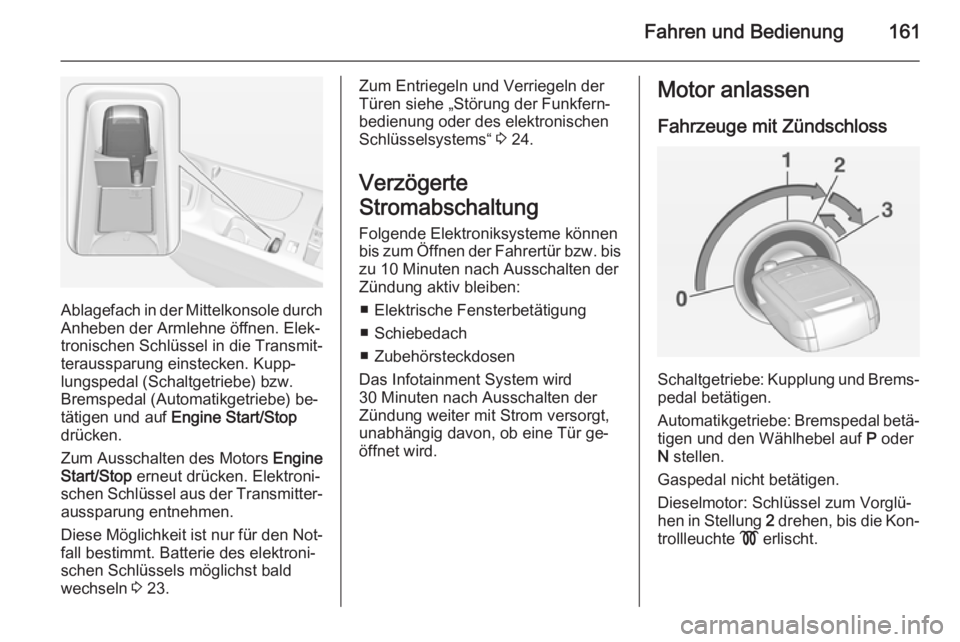

Ablagefach in der Mittelkonsole durch
Anheben der Armlehne öffnen. Elek‐
tronischen Schlüssel in die Transmit‐
teraussparung einstecken. Kupp‐
lungspedal (Schaltgetriebe) bzw.
Bremspedal (Automatikgetriebe) be‐
tätigen und auf Engine Start/Stop
drücken.
Zum Ausschalten des Motors Engine
Start/Stop erneut drücken. Elektroni‐
schen Schlüssel aus der Transmitter‐ aussparung entnehmen.
Diese Möglichkeit ist nur für den Not‐
fall bestimmt. Batterie des elektroni‐
schen Schlüssels möglichst bald
wechseln 3 23.
Zum Entriegeln und Verriegeln der
Türen siehe „Störung der Funkfern‐
bedienung oder des elektronischen
Schlüsselsystems“ 3 24.
Verzögerte
Stromabschaltung Folgende Elektroniksysteme können
bis zum Öffnen der Fahrertür bzw. bis
zu 10 Minuten nach Ausschalten der
Zündung aktiv bleiben:
■ Elektrische Fensterbetätigung
■ Schiebedach
■ Zubehörsteckdosen
Das Infotainment System wird
30 Minuten nach Ausschalten der
Zündung weiter mit Strom versorgt, unabhängig davon, ob eine Tür ge‐öffnet wird.Motor anlassen
Fahrzeuge mit Zündschloss
Schaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Dieselmotor: Schlüssel zum Vorglü‐ hen in Stellung 2 drehen, bis die Kon‐
trollleuchte ! erlischt.

162Fahren und Bedienung

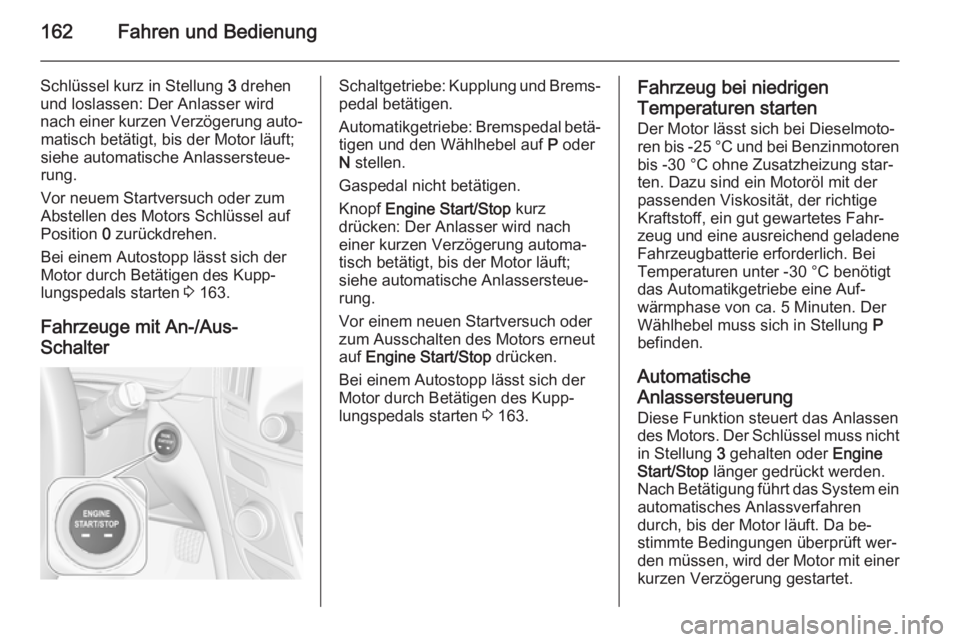

Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐ matisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor neuem Startversuch oder zum
Abstellen des Motors Schlüssel auf
Position 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten 3 163.
Fahrzeuge mit An-/Aus-
SchalterSchaltgetriebe: Kupplung und Brems‐
pedal betätigen.
Automatikgetriebe: Bremspedal betä‐ tigen und den Wählhebel auf P oder
N stellen.
Gaspedal nicht betätigen.
Knopf Engine Start/Stop kurz
drücken: Der Anlasser wird nach
einer kurzen Verzögerung automa‐
tisch betätigt, bis der Motor läuft;
siehe automatische Anlassersteue‐
rung.
Vor einem neuen Startversuch oder
zum Ausschalten des Motors erneut
auf Engine Start/Stop drücken.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten 3 163.Fahrzeug bei niedrigen
Temperaturen starten Der Motor lässt sich bei Dieselmoto‐
ren bis -25 °C und bei Benzinmotoren
bis -30 °C ohne Zusatzheizung star‐
ten. Dazu sind ein Motoröl mit der
passenden Viskosität, der richtige
Kraftstoff, ein gut gewartetes Fahr‐
zeug und eine ausreichend geladene
Fahrzeugbatterie erforderlich. Bei
Temperaturen unter -30 °C benötigt
das Automatikgetriebe eine Auf‐
wärmphase von ca. 5 Minuten. Der
Wählhebel muss sich in Stellung P
befinden.
Automatische
Anlassersteuerung
Diese Funktion steuert das Anlassen des Motors. Der Schlüssel muss nicht
in Stellung 3 gehalten oder Engine
Start/Stop länger gedrückt werden.
Nach Betätigung führt das System ein automatisches Anlassverfahren
durch, bis der Motor läuft. Da be‐
stimmte Bedingungen überprüft wer‐ den müssen, wird der Motor mit einer
kurzen Verzögerung gestartet.

Fahren und Bedienung163

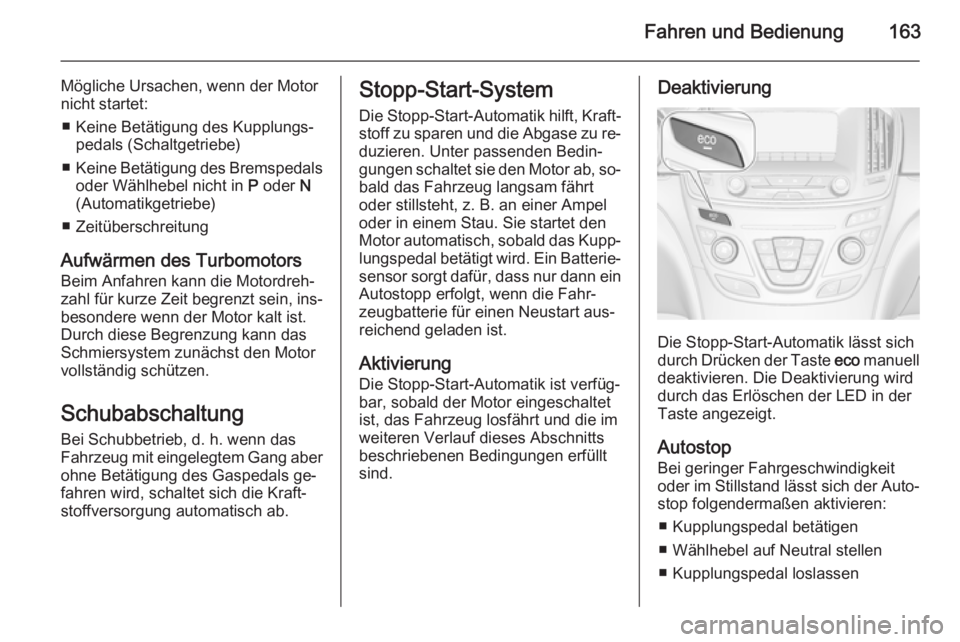

Mögliche Ursachen, wenn der Motor
nicht startet:
■ Keine Betätigung des Kupplungs‐ pedals (Schaltgetriebe)
■ Keine Betätigung des Bremspedals
oder Wählhebel nicht in P oder N
(Automatikgetriebe)
■ Zeitüberschreitung
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Batterie‐ sensor sorgt dafür, dass nur dann ein
Autostopp erfolgt, wenn die Fahr‐
zeugbatterie für einen Neustart aus‐
reichend geladen ist.
Aktivierung Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.Deaktivierung
Die Stopp-Start-Automatik lässt sich
durch Drücken der Taste eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostop
Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich der Auto‐
stop folgendermaßen aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf Neutral stellen
■ Kupplungspedal loslassen

164Fahren und Bedienung

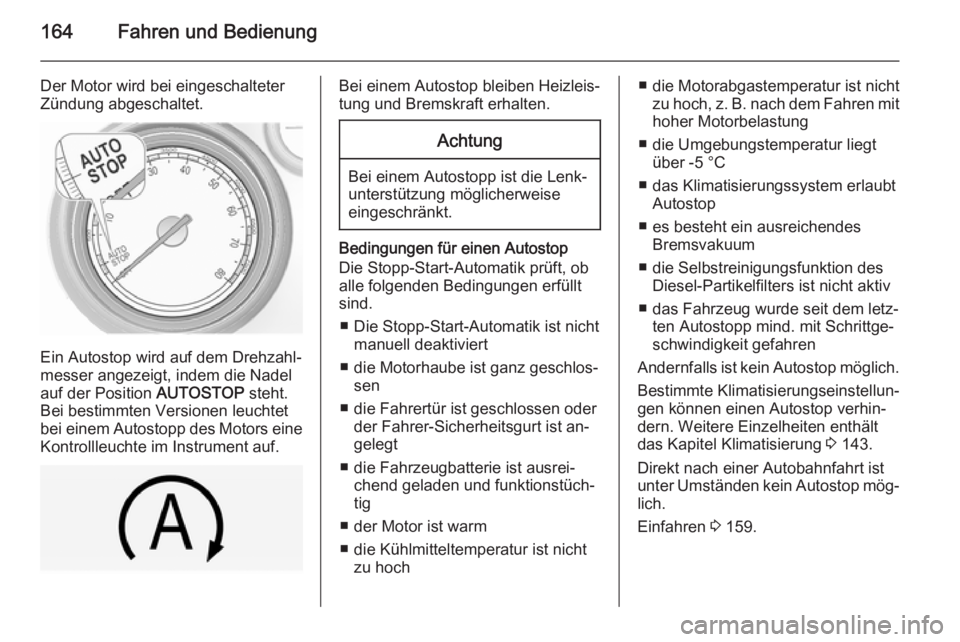

Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostop wird auf dem Drehzahl‐
messer angezeigt, indem die Nadel
auf der Position AUTOSTOP steht.
Bei bestimmten Versionen leuchtet bei einem Autostopp des Motors eine Kontrollleuchte im Instrument auf.
Bei einem Autostop bleiben Heizleis‐
tung und Bremskraft erhalten.Achtung
Bei einem Autostopp ist die Lenk‐
unterstützung möglicherweise
eingeschränkt.
Bedingungen für einen Autostop
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind.
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig
■ der Motor ist warm
■ die Kühlmitteltemperatur ist nicht zu hoch
■ die Motorabgastemperatur ist nichtzu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung
■ die Umgebungstemperatur liegt über -5 °C
■ das Klimatisierungssystem erlaubt Autostop
■ es besteht ein ausreichendes Bremsvakuum
■ die Selbstreinigungsfunktion des Diesel-Partikelfilters ist nicht aktiv
■ das Fahrzeug wurde seit dem letz‐ ten Autostopp mind. mit Schrittge‐
schwindigkeit gefahren
Andernfalls ist kein Autostop möglich. Bestimmte Klimatisierungseinstellun‐
gen können einen Autostop verhin‐
dern. Weitere Einzelheiten enthält
das Kapitel Klimatisierung 3 143.
Direkt nach einer Autobahnfahrt ist
unter Umständen kein Autostop mög‐
lich.
Einfahren 3 159.

Fahren und Bedienung165

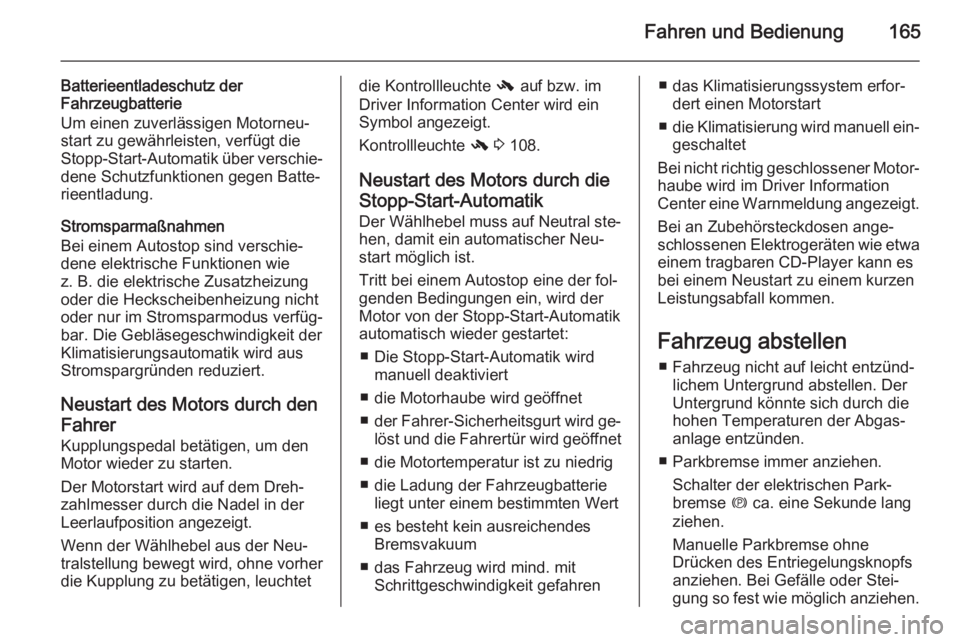

Batterieentladeschutz der
Fahrzeugbatterie
Um einen zuverlässigen Motorneu‐
start zu gewährleisten, verfügt die
Stopp-Start-Automatik über verschie‐
dene Schutzfunktionen gegen Batte‐
rieentladung.
Stromsparmaßnahmen
Bei einem Autostop sind verschie‐
dene elektrische Funktionen wie
z. B. die elektrische Zusatzheizung
oder die Heckscheibenheizung nicht
oder nur im Stromsparmodus verfüg‐
bar. Die Gebläsegeschwindigkeit der
Klimatisierungsautomatik wird aus
Stromspargründen reduziert.
Neustart des Motors durch den
Fahrer Kupplungspedal betätigen, um den
Motor wieder zu starten.
Der Motorstart wird auf dem Dreh‐
zahlmesser durch die Nadel in der
Leerlaufposition angezeigt.
Wenn der Wählhebel aus der Neu‐
tralstellung bewegt wird, ohne vorher
die Kupplung zu betätigen, leuchtetdie Kontrollleuchte - auf bzw. im
Driver Information Center wird ein
Symbol angezeigt.
Kontrollleuchte - 3 108.
Neustart des Motors durch die
Stopp-Start-Automatik Der Wählhebel muss auf Neutral ste‐hen, damit ein automatischer Neu‐
start möglich ist.
Tritt bei einem Autostop eine der fol‐
genden Bedingungen ein, wird der
Motor von der Stopp-Start-Automatik
automatisch wieder gestartet:
■ Die Stopp-Start-Automatik wird manuell deaktiviert
■ die Motorhaube wird geöffnet
■ der Fahrer-Sicherheitsgurt wird ge‐
löst und die Fahrertür wird geöffnet
■ die Motortemperatur ist zu niedrig
■ die Ladung der Fahrzeugbatterie liegt unter einem bestimmten Wert
■ es besteht kein ausreichendes Bremsvakuum
■ das Fahrzeug wird mind. mit Schrittgeschwindigkeit gefahren■ das Klimatisierungssystem erfor‐dert einen Motorstart
■ die Klimatisierung wird manuell ein‐
geschaltet
Bei nicht richtig geschlossener Motor‐ haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐ schlossenen Elektrogeräten wie etwa einem tragbaren CD-Player kann es
bei einem Neustart zu einem kurzen
Leistungsabfall kommen.
Fahrzeug abstellen ■ Fahrzeug nicht auf leicht entzünd‐ lichem Untergrund abstellen. Der
Untergrund könnte sich durch die
hohen Temperaturen der Abgas‐
anlage entzünden.
■ Parkbremse immer anziehen. Schalter der elektrischen Park‐
bremse m ca. eine Sekunde lang
ziehen.
Manuelle Parkbremse ohne
Drücken des Entriegelungsknopfs
anziehen. Bei Gefälle oder Stei‐
gung so fest wie möglich anziehen.

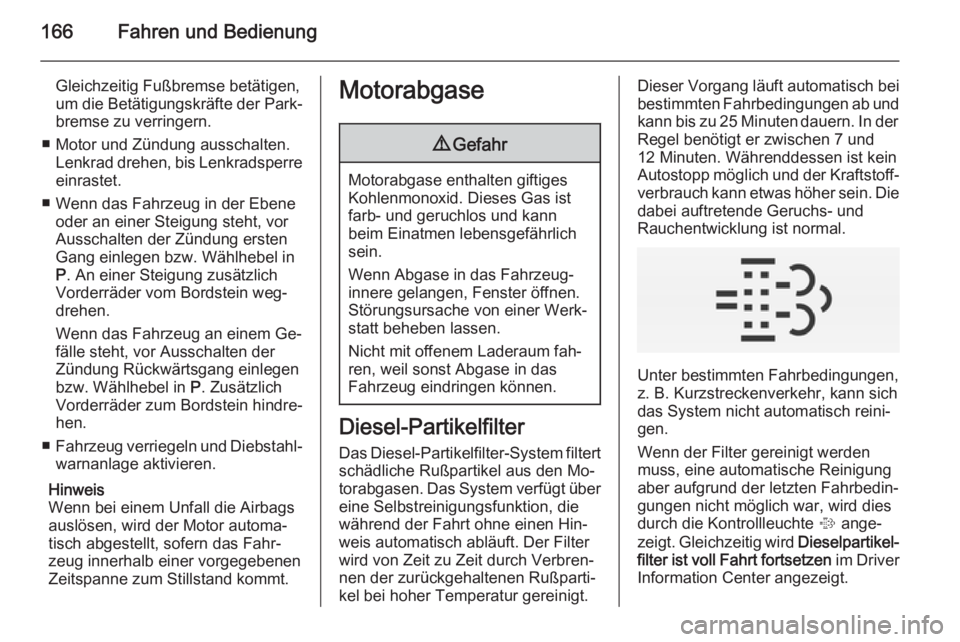

166Fahren und Bedienung
Gleichzeitig Fußbremse betätigen,
um die Betätigungskräfte der Park‐
bremse zu verringern.
■ Motor und Zündung ausschalten. Lenkrad drehen, bis Lenkradsperreeinrastet.
■ Wenn das Fahrzeug in der Ebene oder an einer Steigung steht, vorAusschalten der Zündung ersten
Gang einlegen bzw. Wählhebel in
P . An einer Steigung zusätzlich
Vorderräder vom Bordstein weg‐
drehen.
Wenn das Fahrzeug an einem Ge‐
fälle steht, vor Ausschalten der
Zündung Rückwärtsgang einlegen
bzw. Wählhebel in P. Zusätzlich
Vorderräder zum Bordstein hindre‐
hen.
■ Fahrzeug verriegeln und Diebstahl‐
warnanlage aktivieren.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐ tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum fah‐
ren, weil sonst Abgase in das
Fahrzeug eindringen können.
Diesel-Partikelfilter
Das Diesel-Partikelfilter-System filtert schädliche Rußpartikel aus den Mo‐
torabgasen. Das System verfügt über
eine Selbstreinigungsfunktion, die
während der Fahrt ohne einen Hin‐
weis automatisch abläuft. Der Filter wird von Zeit zu Zeit durch Verbren‐nen der zurückgehaltenen Rußparti‐
kel bei hoher Temperatur gereinigt.
Dieser Vorgang läuft automatisch bei
bestimmten Fahrbedingungen ab und
kann bis zu 25 Minuten dauern. In der Regel benötigt er zwischen 7 und
12 Minuten. Währenddessen ist kein
Autostopp möglich und der Kraftstoff‐ verbrauch kann etwas höher sein. Die
dabei auftretende Geruchs- und
Rauchentwicklung ist normal.
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird dies
durch die Kontrollleuchte % ange‐
zeigt. Gleichzeitig wird Dieselpartikel‐
filter ist voll Fahrt fortsetzen im Driver
Information Center angezeigt.

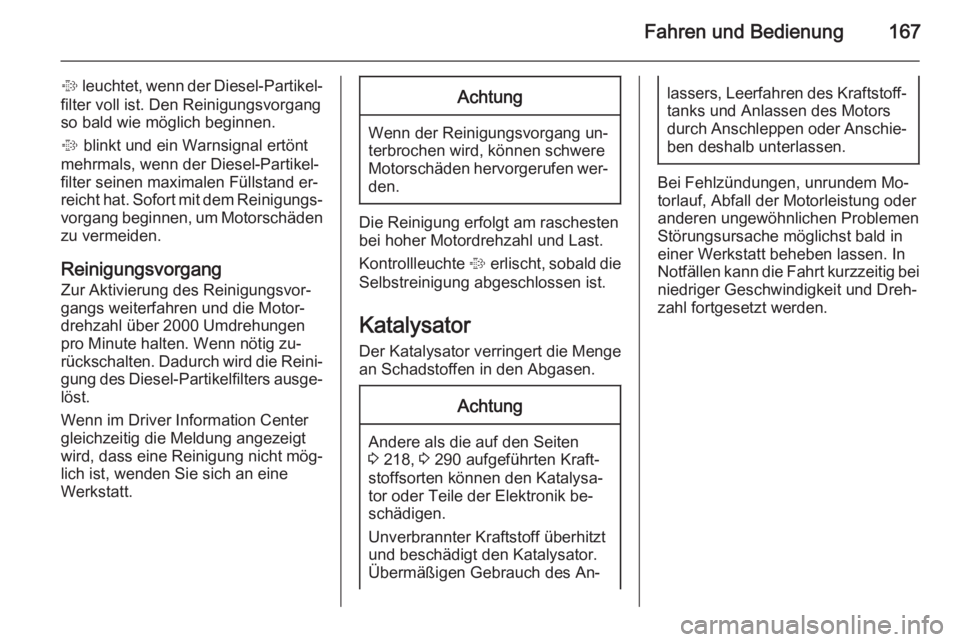

Fahren und Bedienung167
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt und ein Warnsignal ertönt
mehrmals, wenn der Diesel-Partikel‐
filter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Reinigungsvorgang
Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 Umdrehungenpro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐
gung des Diesel-Partikelfilters ausge‐ löst.
Wenn im Driver Information Center
gleichzeitig die Meldung angezeigt
wird, dass eine Reinigung nicht mög‐
lich ist, wenden Sie sich an eine
Werkstatt.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschestenbei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 218, 3 290 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.

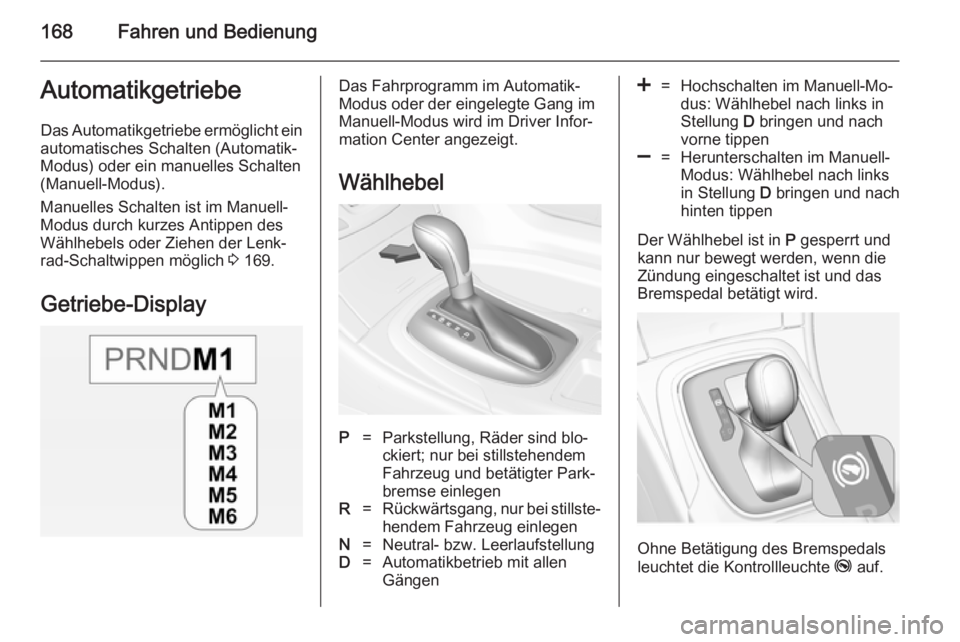

168Fahren und BedienungAutomatikgetriebeDas Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Manuelles Schalten ist im Manuell-
Modus durch kurzes Antippen des
Wählhebels oder Ziehen der Lenk‐
rad-Schaltwippen möglich 3 169.
Getriebe-DisplayDas Fahrprogramm im Automatik-
Modus oder der eingelegte Gang im
Manuell-Modus wird im Driver Infor‐
mation Center angezeigt.
WählhebelP=Parkstellung, Räder sind blo‐
ckiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR=Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN=Neutral- bzw. LeerlaufstellungD=Automatikbetrieb mit allen
Gängen<=Hochschalten im Manuell-Mo‐
dus: Wählhebel nach links in
Stellung D bringen und nach
vorne tippen]=Herunterschalten im Manuell-
Modus: Wählhebel nach links
in Stellung D bringen und nach
hinten tippen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Ohne Betätigung des Bremspedals
leuchtet die Kontrollleuchte j auf.
