Guida e funzionamento179
Se la batteria del veicolo non è la
causa del problema, sbloccare la leva del cambio.
1. Azionare il freno di staziona‐ mento.
2. Staccare la parte posteriore del ri‐
vestimento della leva del cambio
dalla consolle centrale, sollevarlo
e ruotarlo verso sinistra.
3. Inserire un cacciavite nell'aper‐ tura fino alla battuta e spostare la
leva del cambio dalla posizione
P o N. Se la leva viene portata
nuovamente in posizione P o N,
questa si bloccherà nuovamente
in posizione. Rivolgersi ad un'offi‐
cina per eliminare la causa dell'in‐ terruzione dell'alimentazione elet‐ trica.
4. Montare il rivestimento della leva del cambio sulla consolle centrale
e fissarlo.
Cambio manuale
Per innestare la retromarcia, con il
veicolo fermo premere il pulsante di
sblocco sulla leva del cambio e inne‐
stare la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Evitare di fare slittare la frizione inu‐ tilmente.

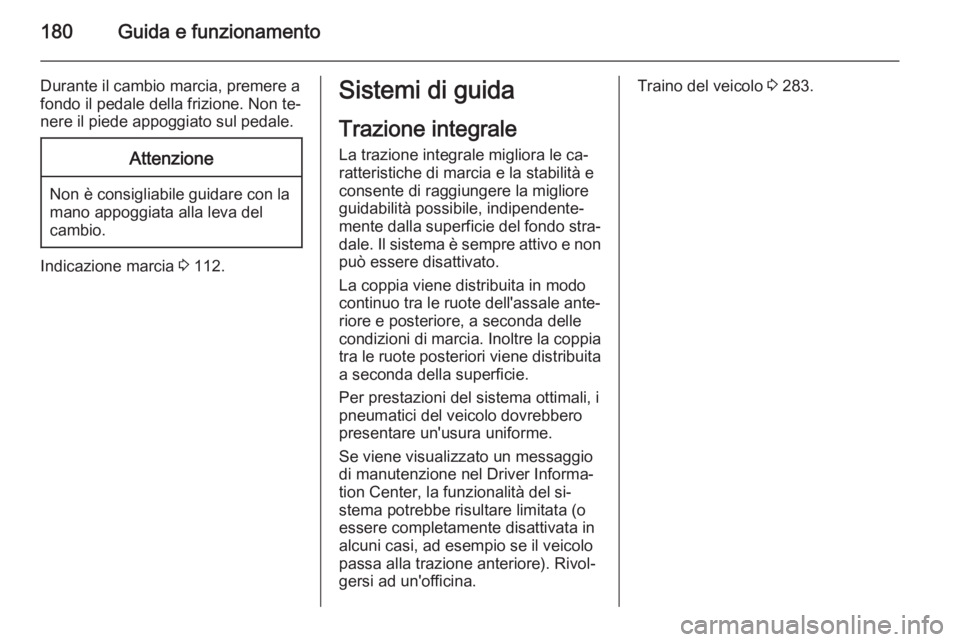

180Guida e funzionamento
Durante il cambio marcia, premere a
fondo il pedale della frizione. Non te‐
nere il piede appoggiato sul pedale.Attenzione
Non è consigliabile guidare con la
mano appoggiata alla leva del
cambio.
Indicazione marcia 3 112.
Sistemi di guida
Trazione integrale La trazione integrale migliora le ca‐
ratteristiche di marcia e la stabilità e
consente di raggiungere la migliore
guidabilità possibile, indipendente‐
mente dalla superficie del fondo stra‐
dale. Il sistema è sempre attivo e non
può essere disattivato.
La coppia viene distribuita in modo
continuo tra le ruote dell'assale ante‐
riore e posteriore, a seconda delle
condizioni di marcia. Inoltre la coppia tra le ruote posteriori viene distribuita
a seconda della superficie.
Per prestazioni del sistema ottimali, i
pneumatici del veicolo dovrebbero
presentare un'usura uniforme.
Se viene visualizzato un messaggio
di manutenzione nel Driver Informa‐
tion Center, la funzionalità del si‐
stema potrebbe risultare limitata (o
essere completamente disattivata in
alcuni casi, ad esempio se il veicolo
passa alla trazione anteriore). Rivol‐
gersi ad un'officina.Traino del veicolo 3 283.

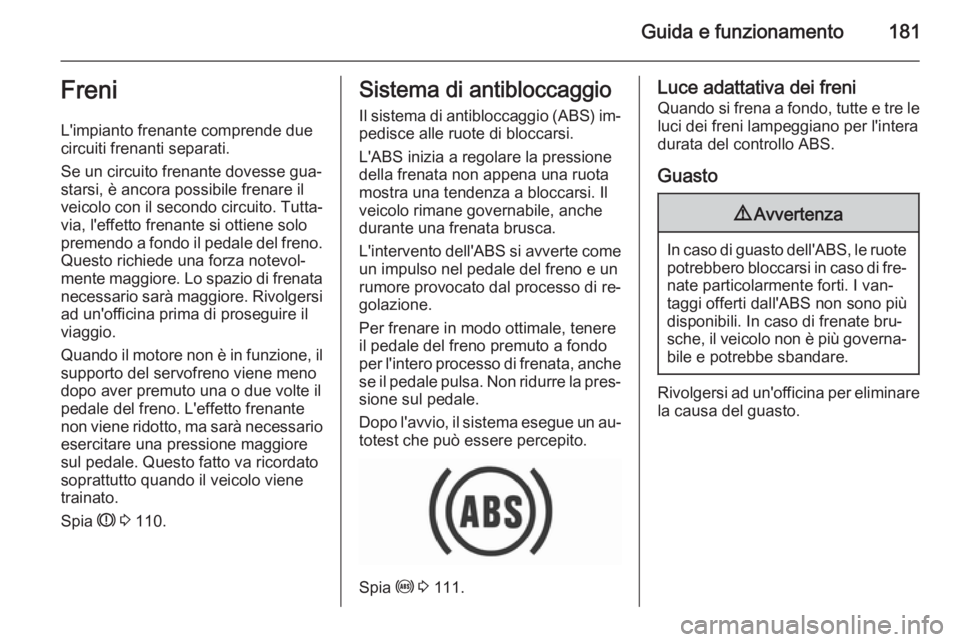

Guida e funzionamento181Freni
L'impianto frenante comprende due
circuiti frenanti separati.
Se un circuito frenante dovesse gua‐ starsi, è ancora possibile frenare il
veicolo con il secondo circuito. Tutta‐ via, l'effetto frenante si ottiene solo
premendo a fondo il pedale del freno.
Questo richiede una forza notevol‐
mente maggiore. Lo spazio di frenata necessario sarà maggiore. Rivolgersi ad un'officina prima di proseguire il
viaggio.
Quando il motore non è in funzione, il
supporto del servofreno viene meno
dopo aver premuto una o due volte il
pedale del freno. L'effetto frenante
non viene ridotto, ma sarà necessario
esercitare una pressione maggiore
sul pedale. Questo fatto va ricordato
soprattutto quando il veicolo viene
trainato.
Spia R 3 110.Sistema di antibloccaggio
Il sistema di antibloccaggio (ABS) im‐ pedisce alle ruote di bloccarsi.
L'ABS inizia a regolare la pressione
della frenata non appena una ruota
mostra una tendenza a bloccarsi. Il
veicolo rimane governabile, anche
durante una frenata brusca.
L'intervento dell'ABS si avverte come
un impulso nel pedale del freno e un
rumore provocato dal processo di re‐
golazione.
Per frenare in modo ottimale, tenere
il pedale del freno premuto a fondo
per l'intero processo di frenata, anche se il pedale pulsa. Non ridurre la pres‐ sione sul pedale.
Dopo l'avvio, il sistema esegue un au‐
totest che può essere percepito.
Spia u 3 111.
Luce adattativa dei freni
Quando si frena a fondo, tutte e tre le luci dei freni lampeggiano per l'intera
durata del controllo ABS.
Guasto9 Avvertenza
In caso di guasto dell'ABS, le ruote
potrebbero bloccarsi in caso di fre‐ nate particolarmente forti. I van‐
taggi offerti dall'ABS non sono più
disponibili. In caso di frenate bru‐
sche, il veicolo non è più governa‐
bile e potrebbe sbandare.
Rivolgersi ad un'officina per eliminare la causa del guasto.

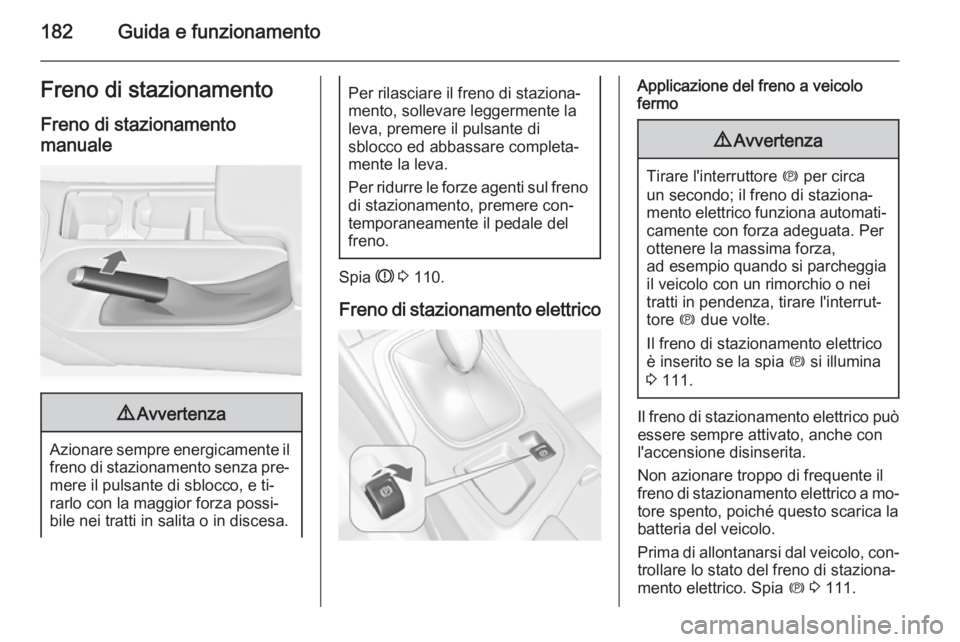

182Guida e funzionamentoFreno di stazionamento
Freno di stazionamento manuale9 Avvertenza
Azionare sempre energicamente il
freno di stazionamento senza pre‐
mere il pulsante di sblocco, e ti‐
rarlo con la maggior forza possi‐
bile nei tratti in salita o in discesa.
Per rilasciare il freno di staziona‐
mento, sollevare leggermente la
leva, premere il pulsante di
sblocco ed abbassare completa‐
mente la leva.
Per ridurre le forze agenti sul freno di stazionamento, premere con‐temporaneamente il pedale del
freno.
Spia R 3 110.
Freno di stazionamento elettrico
Applicazione del freno a veicolo
fermo9 Avvertenza
Tirare l'interruttore m per circa
un secondo; il freno di staziona‐
mento elettrico funziona automati‐ camente con forza adeguata. Per
ottenere la massima forza,
ad esempio quando si parcheggia
il veicolo con un rimorchio o nei
tratti in pendenza, tirare l'interrut‐
tore m due volte.
Il freno di stazionamento elettrico
è inserito se la spia m si illumina
3 111.
Il freno di stazionamento elettrico può
essere sempre attivato, anche con
l'accensione disinserita.
Non azionare troppo di frequente il
freno di stazionamento elettrico a mo‐ tore spento, poiché questo scarica labatteria del veicolo.
Prima di allontanarsi dal veicolo, con‐
trollare lo stato del freno di staziona‐
mento elettrico. Spia m 3 111.

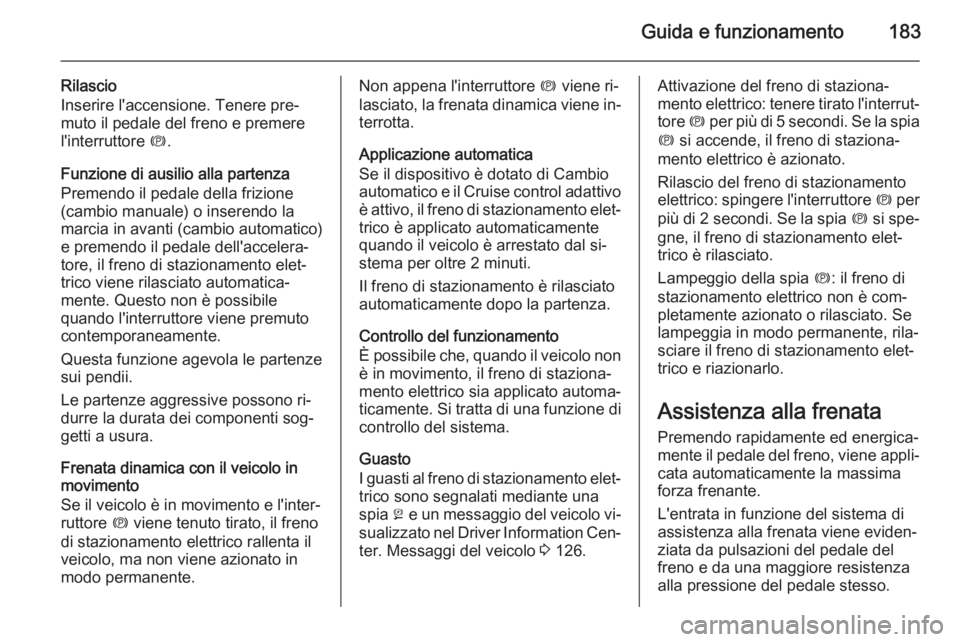

Guida e funzionamento183
Rilascio
Inserire l'accensione. Tenere pre‐
muto il pedale del freno e premere
l'interruttore m.
Funzione di ausilio alla partenza
Premendo il pedale della frizione
(cambio manuale) o inserendo la
marcia in avanti (cambio automatico)
e premendo il pedale dell'accelera‐
tore, il freno di stazionamento elet‐
trico viene rilasciato automatica‐
mente. Questo non è possibile
quando l'interruttore viene premuto
contemporaneamente.
Questa funzione agevola le partenze
sui pendii.
Le partenze aggressive possono ri‐
durre la durata dei componenti sog‐
getti a usura.
Frenata dinamica con il veicolo in
movimento
Se il veicolo è in movimento e l'inter‐
ruttore m viene tenuto tirato, il freno
di stazionamento elettrico rallenta il
veicolo, ma non viene azionato in
modo permanente.Non appena l'interruttore m viene ri‐
lasciato, la frenata dinamica viene in‐
terrotta.
Applicazione automatica
Se il dispositivo è dotato di Cambio
automatico e il Cruise control adattivo è attivo, il freno di stazionamento elet‐
trico è applicato automaticamente
quando il veicolo è arrestato dal si‐
stema per oltre 2 minuti.
Il freno di stazionamento è rilasciato
automaticamente dopo la partenza.
Controllo del funzionamento
È possibile che, quando il veicolo non è in movimento, il freno di staziona‐
mento elettrico sia applicato automa‐
ticamente. Si tratta di una funzione di
controllo del sistema.
Guasto
I guasti al freno di stazionamento elet‐ trico sono segnalati mediante una
spia j e un messaggio del veicolo vi‐
sualizzato nel Driver Information Cen‐
ter. Messaggi del veicolo 3 126.Attivazione del freno di staziona‐
mento elettrico: tenere tirato l'interrut‐ tore m per più di 5 secondi. Se la spia
m si accende, il freno di staziona‐
mento elettrico è azionato.
Rilascio del freno di stazionamento
elettrico: spingere l'interruttore m per
più di 2 secondi . Se la spia m si spe‐
gne, il freno di stazionamento elet‐
trico è rilasciato.
Lampeggio della spia m: il freno di
stazionamento elettrico non è com‐
pletamente azionato o rilasciato. Se
lampeggia in modo permanente, rila‐
sciare il freno di stazionamento elet‐
trico e riazionarlo.
Assistenza alla frenata
Premendo rapidamente ed energica‐
mente il pedale del freno, viene appli‐ cata automaticamente la massima
forza frenante.
L'entrata in funzione del sistema di assistenza alla frenata viene eviden‐
ziata da pulsazioni del pedale del
freno e da una maggiore resistenza alla pressione del pedale stesso.

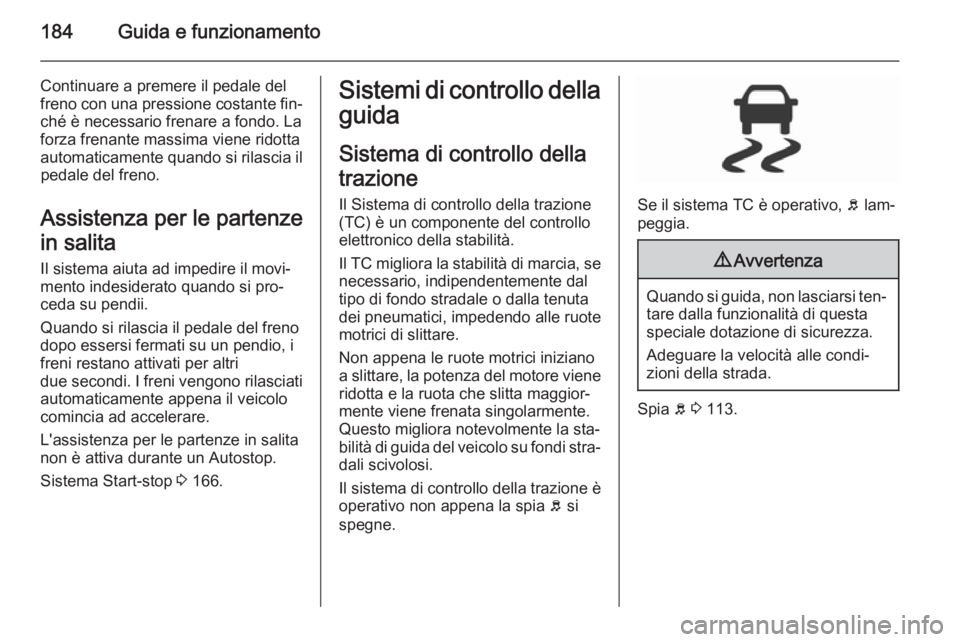

184Guida e funzionamento
Continuare a premere il pedale del
freno con una pressione costante fin‐ ché è necessario frenare a fondo. La
forza frenante massima viene ridotta
automaticamente quando si rilascia il pedale del freno.
Assistenza per le partenze
in salita Il sistema aiuta ad impedire il movi‐
mento indesiderato quando si pro‐
ceda su pendii.
Quando si rilascia il pedale del freno
dopo essersi fermati su un pendio, i
freni restano attivati per altri
due secondi . I freni vengono rilasciati
automaticamente appena il veicolo
comincia ad accelerare.
L'assistenza per le partenze in salita
non è attiva durante un Autostop.
Sistema Start-stop 3 166.Sistemi di controllo della
guida
Sistema di controllo della
trazione Il Sistema di controllo della trazione
(TC) è un componente del controllo elettronico della stabilità.
Il TC migliora la stabilità di marcia, se necessario, indipendentemente dal
tipo di fondo stradale o dalla tenuta dei pneumatici, impedendo alle ruote
motrici di slittare.
Non appena le ruote motrici iniziano a slittare, la potenza del motore viene
ridotta e la ruota che slitta maggior‐
mente viene frenata singolarmente.
Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐ dali scivolosi.
Il sistema di controllo della trazione è
operativo non appena la spia b si
spegne.
Se il sistema TC è operativo, b lam‐
peggia.
9 Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 113.

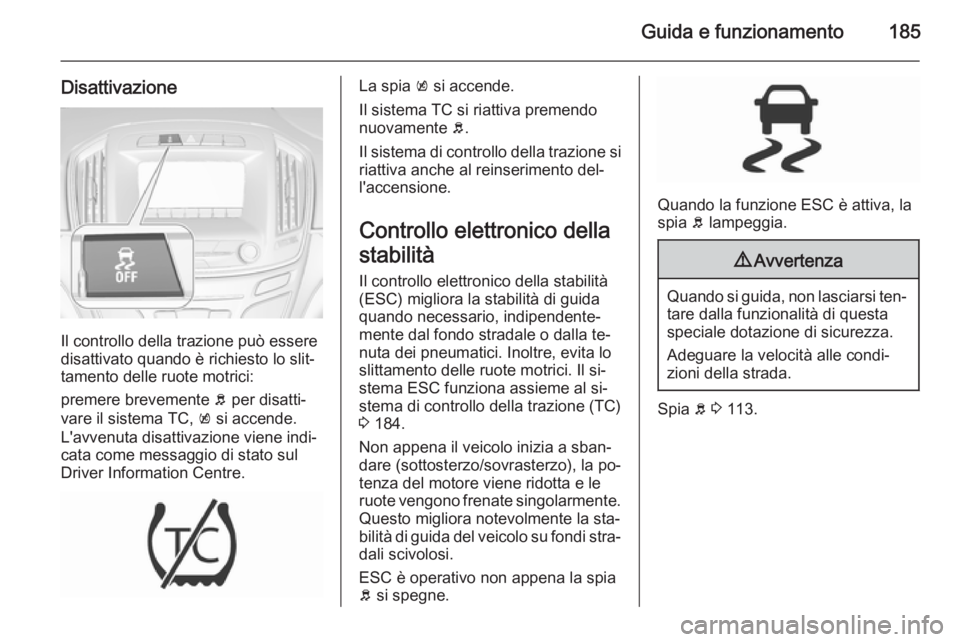

Guida e funzionamento185
Disattivazione
Il controllo della trazione può essere
disattivato quando è richiesto lo slit‐
tamento delle ruote motrici:
premere brevemente b per disatti‐
vare il sistema TC, k si accende.
L'avvenuta disattivazione viene indi‐ cata come messaggio di stato sul
Driver Information Centre.
La spia k si accende.
Il sistema TC si riattiva premendo nuovamente b.
Il sistema di controllo della trazione si
riattiva anche al reinserimento del‐
l'accensione.
Controllo elettronico della
stabilità
Il controllo elettronico della stabilità
(ESC) migliora la stabilità di guida
quando necessario, indipendente‐
mente dal fondo stradale o dalla te‐
nuta dei pneumatici. Inoltre, evita lo
slittamento delle ruote motrici. Il si‐
stema ESC funziona assieme al si‐
stema di controllo della trazione (TC)
3 184.
Non appena il veicolo inizia a sban‐
dare (sottosterzo/sovrasterzo), la po‐
tenza del motore viene ridotta e le
ruote vengono frenate singolarmente.
Questo migliora notevolmente la sta‐
bilità di guida del veicolo su fondi stra‐
dali scivolosi.
ESC è operativo non appena la spia
b si spegne.
Quando la funzione ESC è attiva, la
spia b lampeggia.
9 Avvertenza
Quando si guida, non lasciarsi ten‐
tare dalla funzionalità di questa
speciale dotazione di sicurezza.
Adeguare la velocità alle condi‐
zioni della strada.
Spia b 3 113.

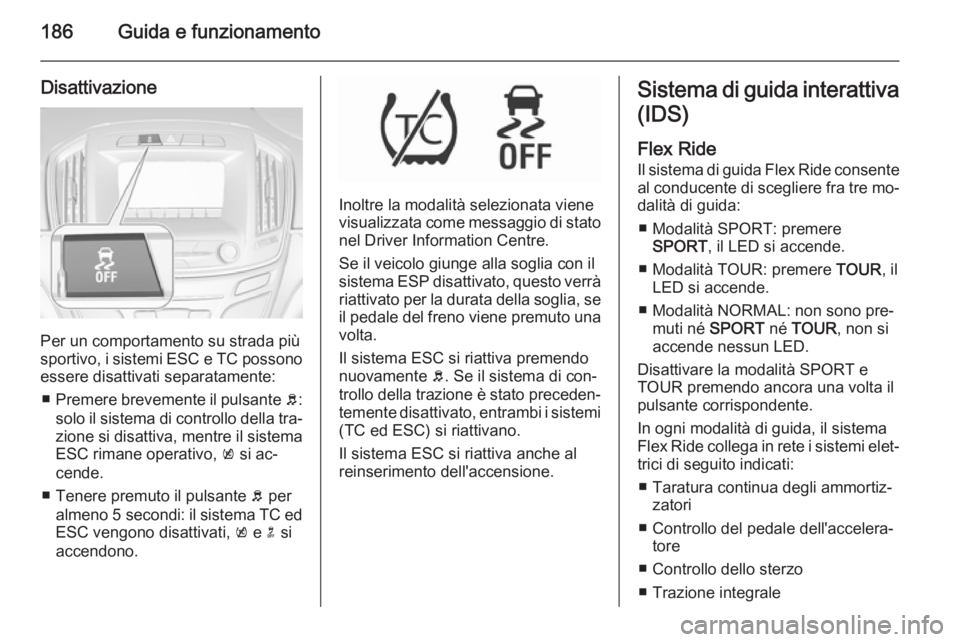

186Guida e funzionamento
Disattivazione
Per un comportamento su strada più
sportivo, i sistemi ESC e TC possono essere disattivati separatamente:
■ Premere brevemente il pulsante b:
solo il sistema di controllo della tra‐ zione si disattiva, mentre il sistema ESC rimane operativo, k si ac‐
cende.
■ Tenere premuto il pulsante b per
almeno 5 secondi : il sistema TC ed
ESC vengono disattivati, k e n si
accendono.
Inoltre la modalità selezionata viene
visualizzata come messaggio di stato
nel Driver Information Centre.
Se il veicolo giunge alla soglia con il sistema ESP disattivato, questo verrà
riattivato per la durata della soglia, se
il pedale del freno viene premuto una volta.
Il sistema ESC si riattiva premendo
nuovamente b. Se il sistema di con‐
trollo della trazione è stato preceden‐
temente disattivato, entrambi i sistemi
(TC ed ESC) si riattivano.
Il sistema ESC si riattiva anche al reinserimento dell'accensione.
Sistema di guida interattiva
(IDS)
Flex Ride
Il sistema di guida Flex Ride consente al conducente di scegliere fra tre mo‐
dalità di guida:
■ Modalità SPORT: premere SPORT , il LED si accende.
■ Modalità TOUR: premere TOUR, il
LED si accende.
■ Modalità NORMAL: non sono pre‐ muti né SPORT né TOUR , non si
accende nessun LED.
Disattivare la modalità SPORT e
TOUR premendo ancora una volta il
pulsante corrispondente.
In ogni modalità di guida, il sistema
Flex Ride collega in rete i sistemi elet‐ trici di seguito indicati:
■ Taratura continua degli ammortiz‐ zatori
■ Controllo del pedale dell'accelera‐ tore
■ Controllo dello sterzo
■ Trazione integrale

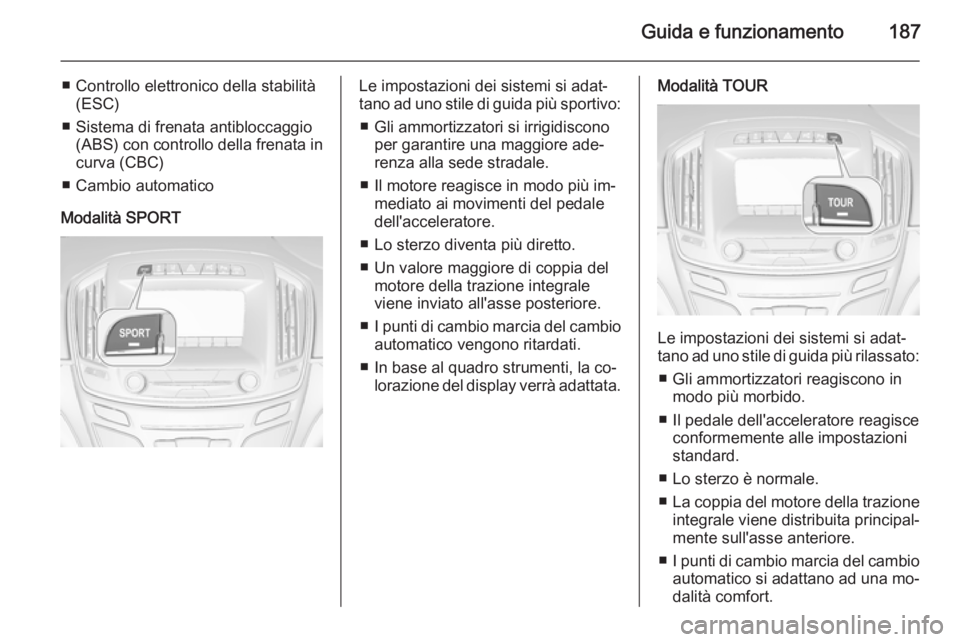

Guida e funzionamento187
■ Controllo elettronico della stabilità(ESC)
■ Sistema di frenata antibloccaggio (ABS) con controllo della frenata in
curva (CBC)
■ Cambio automatico
Modalità SPORTLe impostazioni dei sistemi si adat‐
tano ad uno stile di guida più sportivo:
■ Gli ammortizzatori si irrigidiscono per garantire una maggiore ade‐
renza alla sede stradale.
■ Il motore reagisce in modo più im‐ mediato ai movimenti del pedale
dell'acceleratore.
■ Lo sterzo diventa più diretto.
■ Un valore maggiore di coppia del motore della trazione integrale
viene inviato all'asse posteriore.
■ I punti di cambio marcia del cambio
automatico vengono ritardati.
■ In base al quadro strumenti, la co‐ lorazione del display verrà adattata.Modalità TOUR
Le impostazioni dei sistemi si adat‐
tano ad uno stile di guida più rilassato:
■ Gli ammortizzatori reagiscono in modo più morbido.
■ Il pedale dell'acceleratore reagisce conformemente alle impostazionistandard.
■ Lo sterzo è normale.
■ La coppia del motore della trazione
integrale viene distribuita principal‐
mente sull'asse anteriore.
■ I punti di cambio marcia del cambio
automatico si adattano ad una mo‐
dalità comfort.

188Guida e funzionamento
Modalità normale
Tutte le impostazioni dei sistemi si
adattano ai valori standard.
Controllo della modalità di marcia
In ogni modalità di marcia manuale
selezionata SPORT, TOUR o
NORMAL , il controllo della modalità di
marcia (DMC) rileva e analizza co‐
stantemente le caratteristiche di mar‐
cia effettive, le reazioni del condu‐
cente e lo stato dinamico attivo del
veicolo. Se necessario, la centralina
del DMC cambia automaticamente le
impostazioni nella modalità di marcia selezionata oppure, se rileva grandi
variazioni, la modalità di marcia viene modificata per la durata della varia‐
zione.
Se, ad esempio, è selezionata la mo‐ dalità NORMAL e il DMC rileva uno
stile di guida sportivo, il DMC modifica
diverse impostazioni della modalità
Normale in impostazioni sportive. Il
DMC commuta sulla modalità
SPORT in caso di uno stile di guida
molto sportivo.Se, facendo un altro esempio, viag‐ giando su una strada tortuosa con la
modalità TOUR selezionata è neces‐
sario effettuare una frenata brusca, il
DMC rileverà la condizione dinamica
del veicolo e porterà le impostazioni
delle sospensioni alla modalità
SPORT per aumentare la stabilità del
veicolo.
Se le caratteristiche di marcia o lo
stato dinamico del veicolo tornano
allo stato precedente, il DMC riporterà le impostazioni sulla modalità di guida
precedentemente selezionata.
Impostazioni personalizzate nella
modalità SPORT
Il conducente può selezionare le fun‐ zioni della modalità SPORT pre‐
mendo SPORT .
Selezionare le impostazioni pertinenti
in Impostaz. , I Modo Sport nel Visua‐
lizzatore a colori Info.
Visualizzatore a colori Info 3 124.
Personalizzazione del veicolo 3 128.Flex Ride - Versione OPC
La Versione OPC del sistema Flex
Ride funziona nello stesso modo del
sistema Flex Ride. L'unica differenza
consiste nel fatto che le modalità
hanno una caratteristica più sportiva.
