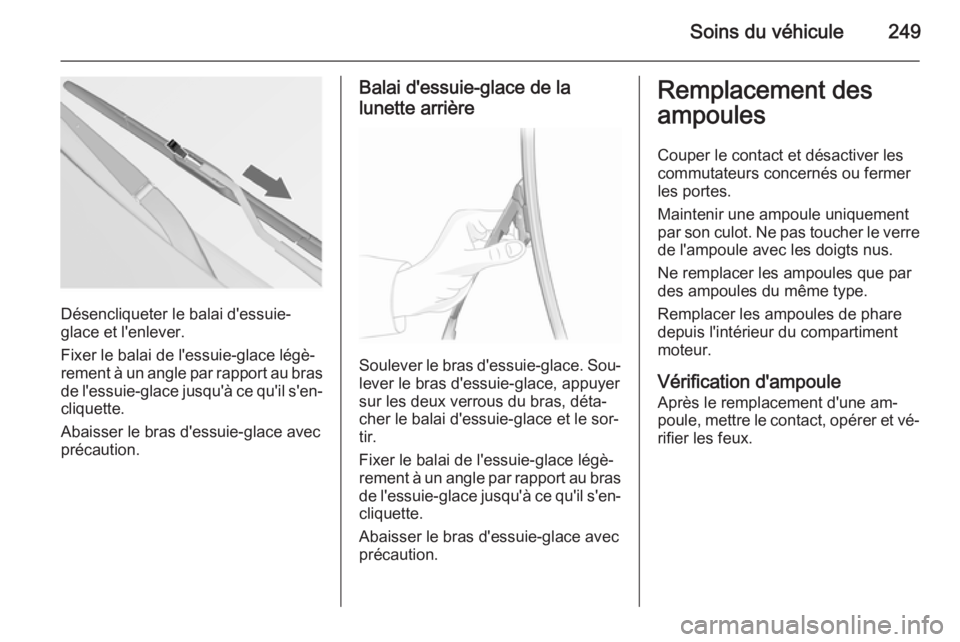

Soins du véhicule249
Désencliqueter le balai d'essuie-
glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Balai d'essuie-glace de la
lunette arrière
Soulever le bras d'essuie-glace. Sou‐
lever le bras d'essuie-glace, appuyer
sur les deux verrous du bras, déta‐
cher le balai d'essuie-glace et le sor‐
tir.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et désactiver les
commutateurs concernés ou fermer
les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Remplacer les ampoules de phare
depuis l'intérieur du compartiment
moteur.
Vérification d'ampoule
Après le remplacement d'une am‐
poule, mettre le contact, opérer et vé‐ rifier les feux.

250Soins du véhiculePhares halogènes
Phare Bi-Halogène (1) avec une am‐
poule pour feu de route et feu de croi‐
sement.
Feu de position / feu de jour (2) .
Clignotant avant (3)
Double phare halogène (1)
Sur le côté gauche du véhicule, ex‐
traire le tuyau de remplissage du ré‐
servoir de liquide de lave-glace avant.
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.

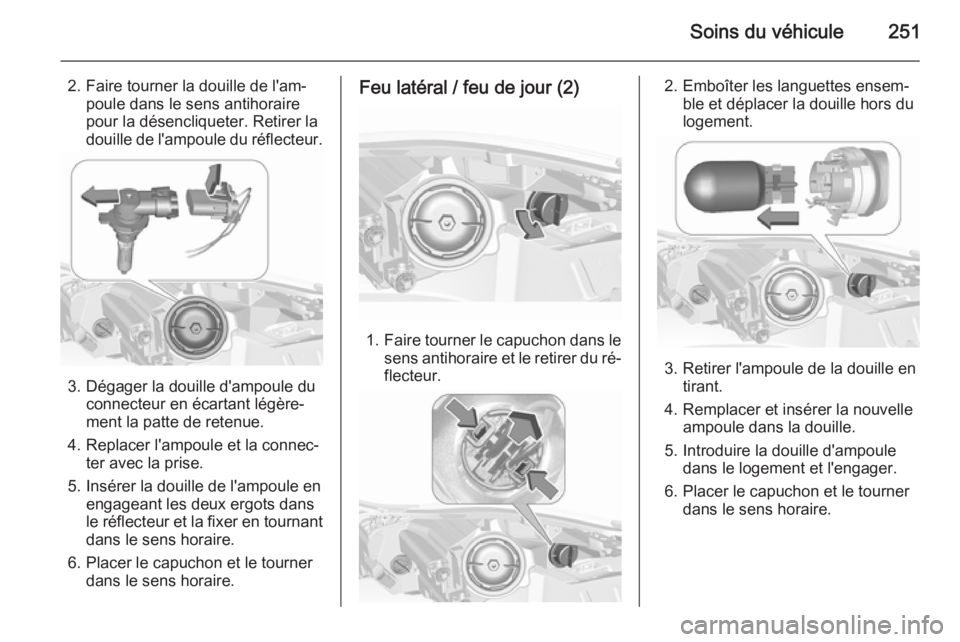

Soins du véhicule251
2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en écartant légère‐
ment la patte de retenue.
4. Replacer l'ampoule et la connec‐ ter avec la prise.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feu latéral / feu de jour (2)
1.Faire tourner le capuchon dans le
sens antihoraire et le retirer du ré‐
flecteur.
2. Emboîter les languettes ensem‐ ble et déplacer la douille hors du
logement.
3. Retirer l'ampoule de la douille en tirant.
4. Remplacer et insérer la nouvelle ampoule dans la douille.
5. Introduire la douille d'ampoule dans le logement et l'engager.
6. Placer le capuchon et le tourner dans le sens horaire.

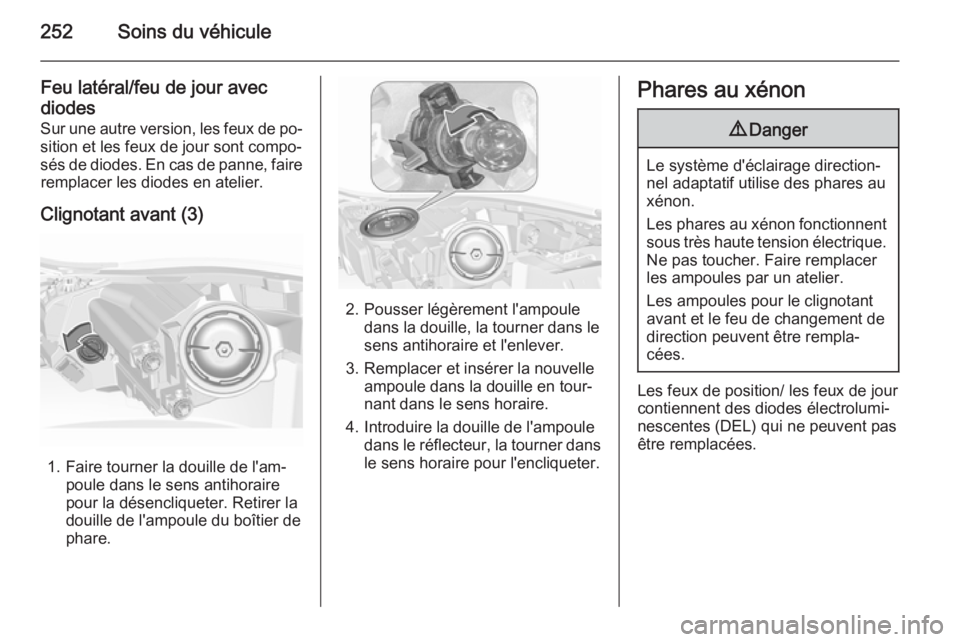

252Soins du véhicule
Feu latéral/feu de jour avec
diodes
Sur une autre version, les feux de po‐
sition et les feux de jour sont compo‐
sés de diodes. En cas de panne, faire remplacer les diodes en atelier.
Clignotant avant (3)
1. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du boîtier de
phare.
2. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire et l'enlever.
3. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
4. Introduire la douille de l'ampoule dans le réflecteur, la tourner dans
le sens horaire pour l'encliqueter.
Phares au xénon9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les ampoules pour le clignotant
avant et le feu de changement de
direction peuvent être rempla‐
cées.
Les feux de position/ les feux de jour
contiennent des diodes électrolumi‐
nescentes (DEL) qui ne peuvent pas
être remplacées.

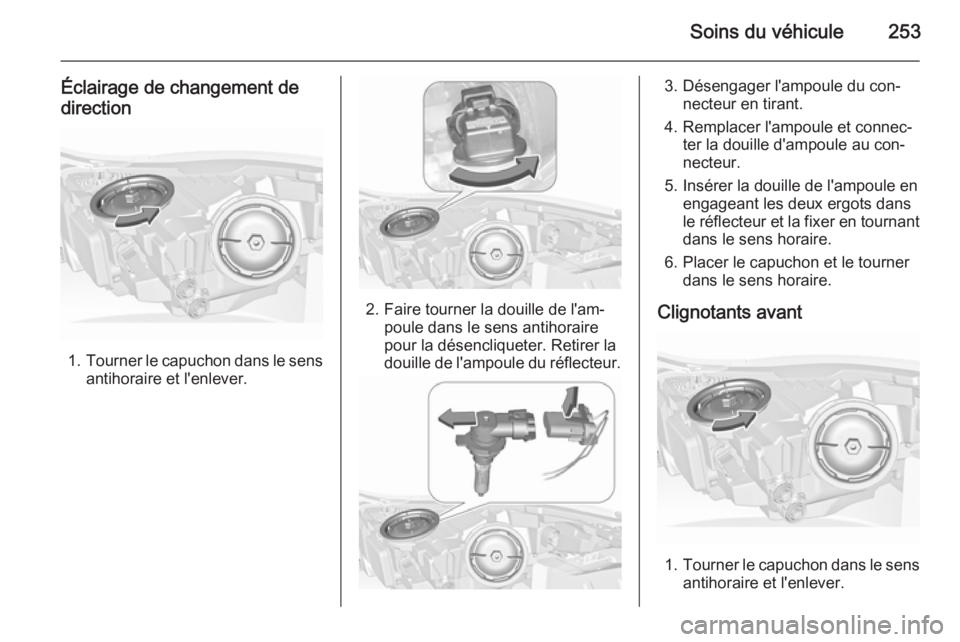

Soins du véhicule253
Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du con‐ necteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Clignotants avant
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.

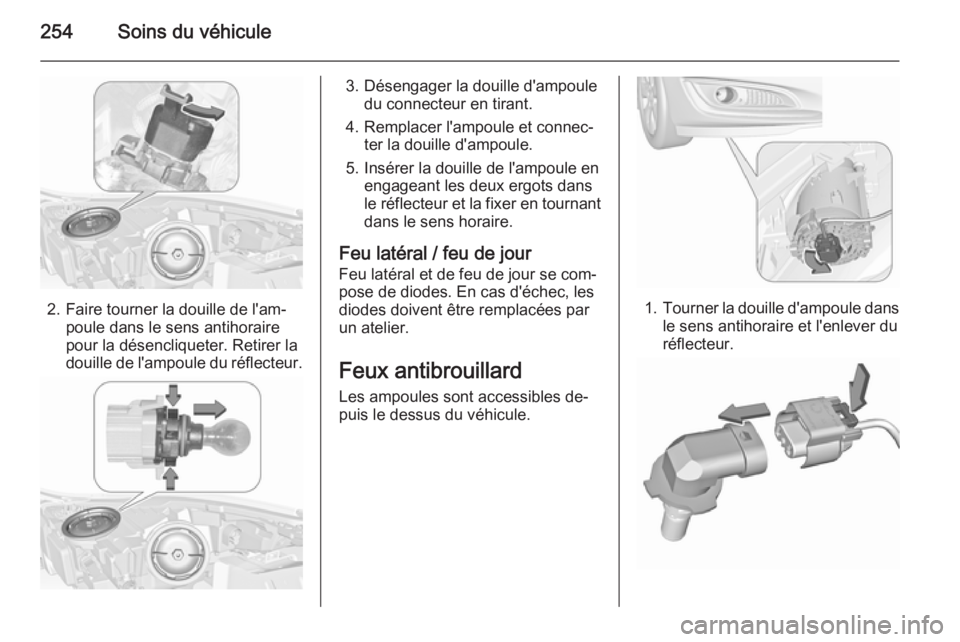

254Soins du véhicule
2. Faire tourner la douille de l'am‐poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager la douille d'ampoule du connecteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
Feu latéral / feu de jour
Feu latéral et de feu de jour se com‐
pose de diodes. En cas d'échec, les
diodes doivent être remplacées par
un atelier.
Feux antibrouillard Les ampoules sont accessibles de‐
puis le dessus du véhicule.
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever du
réflecteur.

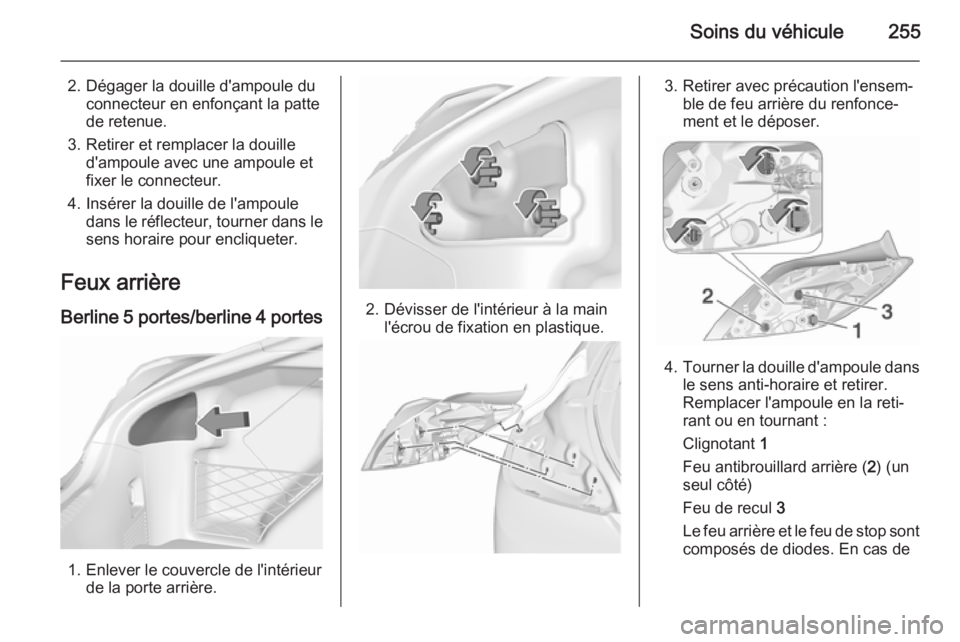

Soins du véhicule255
2. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
3. Retirer et remplacer la douille d'ampoule avec une ampoule etfixer le connecteur.
4. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le
sens horaire pour encliqueter.
Feux arrière
Berline 5 portes/berline 4 portes
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser de l'intérieur à la mainl'écrou de fixation en plastique.
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en la reti‐
rant ou en tournant :
Clignotant 1
Feu antibrouillard arrière ( 2) (un
seul côté)
Feu de recul 3
Le feu arrière et le feu de stop sont composés de diodes. En cas de

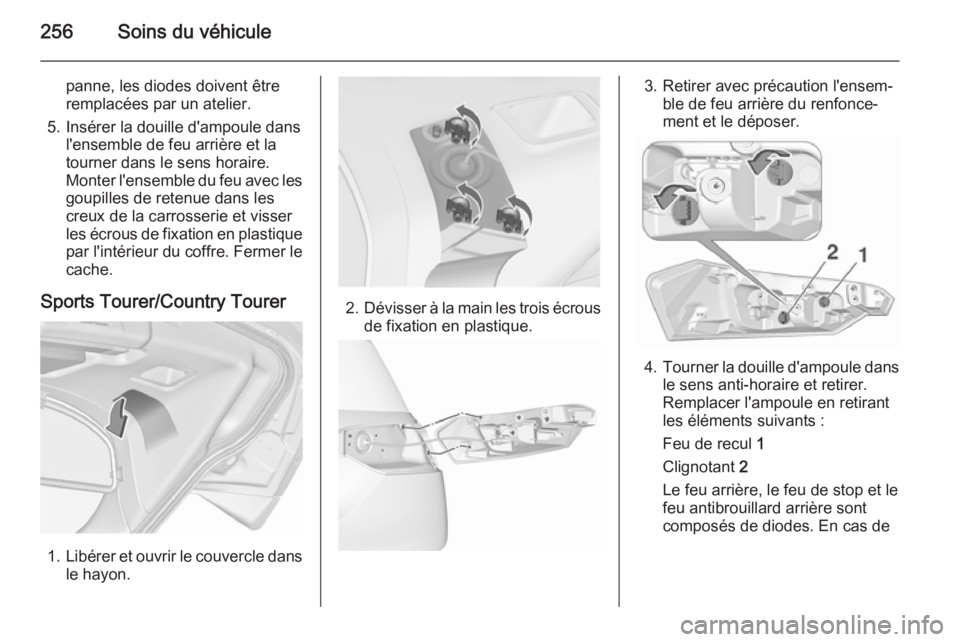

256Soins du véhicule
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les goupilles de retenue dans les
creux de la carrosserie et visser
les écrous de fixation en plastique par l'intérieur du coffre. Fermer le
cache.
Sports Tourer/Country Tourer
1. Libérer et ouvrir le couvercle dans
le hayon.
2. Dévisser à la main les trois écrous
de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
Feu de recul 1
Clignotant 2
Le feu arrière, le feu de stop et le
feu antibrouillard arrière sont
composés de diodes. En cas de

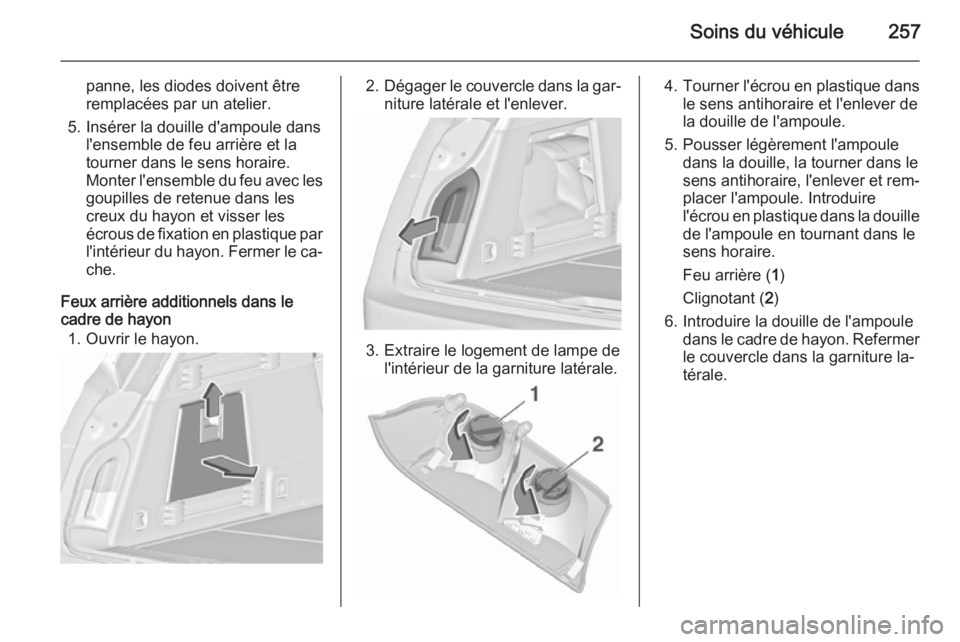

Soins du véhicule257
panne, les diodes doivent être
remplacées par un atelier.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
creux du hayon et visser les
écrous de fixation en plastique par l'intérieur du hayon. Fermer le ca‐
che.
Feux arrière additionnels dans le cadre de hayon
1. Ouvrir le hayon.2. Dégager le couvercle dans la gar‐
niture latérale et l'enlever.
3. Extraire le logement de lampe de l'intérieur de la garniture latérale.
4.Tourner l'écrou en plastique dans
le sens antihoraire et l'enlever de
la douille de l'ampoule.
5. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule. Introduire
l'écrou en plastique dans la douille de l'ampoule en tournant dans le
sens horaire.
Feu arrière ( 1)
Clignotant ( 2)
6. Introduire la douille de l'ampoule dans le cadre de hayon. Refermer
le couvercle dans la garniture la‐
térale.

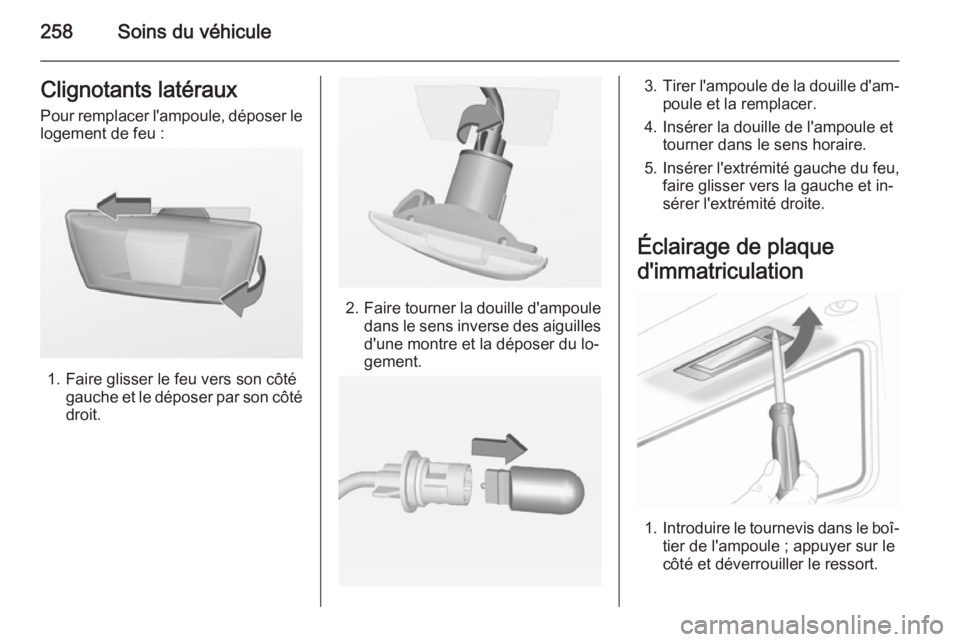

258Soins du véhiculeClignotants latérauxPour remplacer l'ampoule, déposer le
logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Introduire le tournevis dans le boî‐
tier de l'ampoule ; appuyer sur le
côté et déverrouiller le ressort.
