OPEL INSIGNIA 2015.5 Manuel d'utilisation (in French)

Soins du véhicule239Soins du véhiculeInformations générales..............239
Contrôles du véhicule ................240
Remplacement des ampoules ...249
Circuit électrique ........................260
Outillage du véhicule .................267
Jantes et pneus ......................... 268
Démarrage par câbles auxiliai‐
res .............................................. 282
Remorquage .............................. 284
Soins extérieurs et intérieurs .....288Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Faire le plein de carburant.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la 1ère ou
la marche arrière ou placer le levier

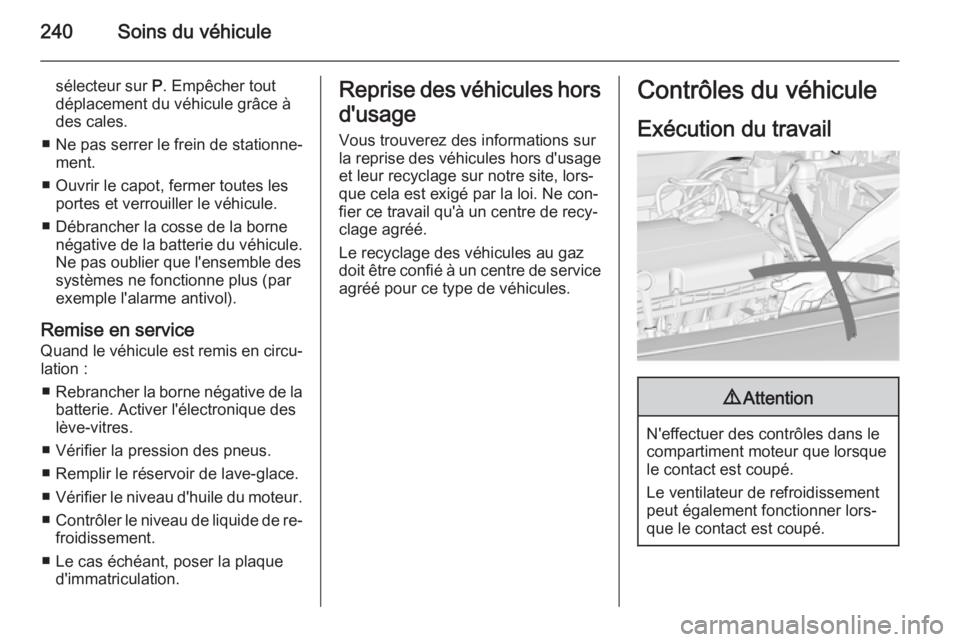

240Soins du véhicule
sélecteur sur P. Empêcher tout
déplacement du véhicule grâce à
des cales.
■ Ne pas serrer le frein de stationne‐ ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (parexemple l'alarme antivol).
Remise en service Quand le véhicule est remis en circu‐lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus.
■ Remplir le réservoir de lave-glace.
■ Vérifier le niveau d'huile du moteur.
■ Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.Reprise des véhicules hors
d'usage Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne con‐
fier ce travail qu'à un centre de recy‐
clage agréé.
Le recyclage des véhicules au gaz doit être confié à un centre de service
agréé pour ce type de véhicules.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule2419Danger
L'allumage et les phares au xénon
utilisent une tension très élevée.
Ne pas toucher.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Déplacer le verrou de sécurité sur le
côté gauche du véhicule et ouvrir le
capot.
Le capot est automatiquement main‐ tenu ouvert.
Entrée d'air 3 160.
Si le capot est ouvert lors d'un Auto‐ stop, le moteur sera automatique‐
ment redémarré pour des raisons de sécurité.
Système Stop/Start 3 166.
Fermeture
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le verrou à partir de cette hau‐
teur. Vérifier le verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond à la spécification requise. Fluides et lu‐
brifiants recommandés 3 293.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Lemoteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.

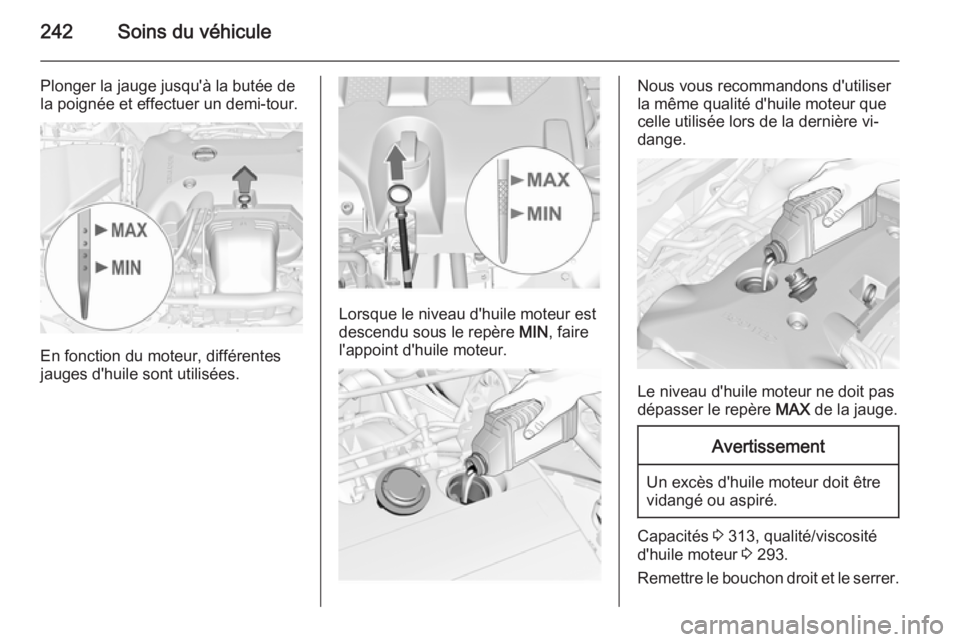

242Soins du véhicule
Plonger la jauge jusqu'à la butée de
la poignée et effectuer un demi-tour.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que celle utilisée lors de la dernière vi‐
dange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Capacités 3 313, qualité/viscosité
d'huile moteur 3 293.
Remettre le bouchon droit et le serrer.

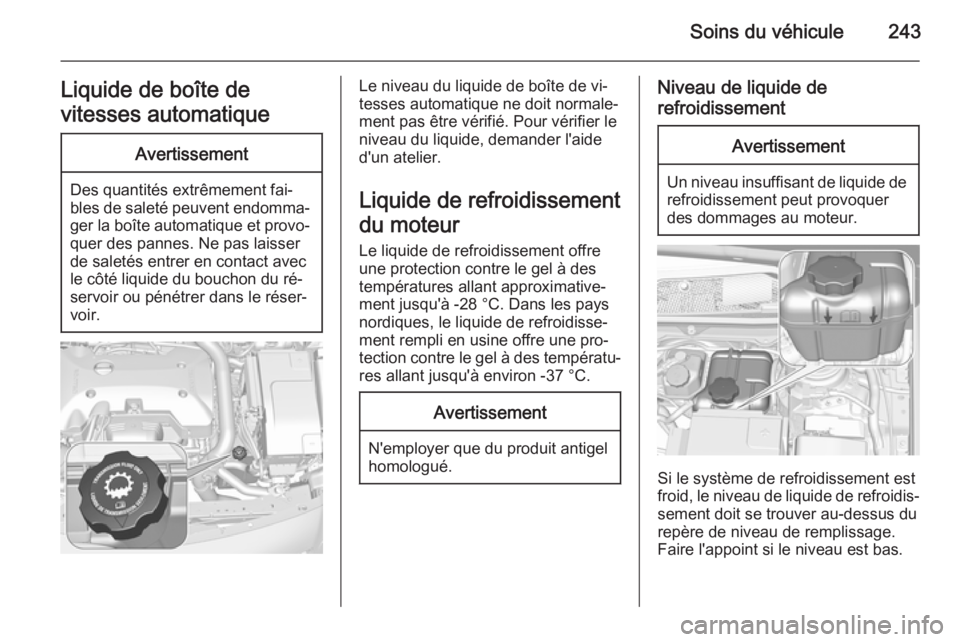

Soins du véhicule243Liquide de boîte de
vitesses automatiqueAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger la boîte automatique et provo‐
quer des pannes. Ne pas laisser
de saletés entrer en contact avec le côté liquide du bouchon du ré‐
servoir ou pénétrer dans le réser‐
voir.
Le niveau du liquide de boîte de vi‐
tesses automatique ne doit normale‐
ment pas être vérifié. Pour vérifier le
niveau du liquide, demander l'aide
d'un atelier.
Liquide de refroidissement
du moteur
Le liquide de refroidissement offre une protection contre le gel à des
températures allant approximative‐
ment jusqu'à -28 °C. Dans les pays
nordiques, le liquide de refroidisse‐
ment rempli en usine offre une pro‐
tection contre le gel à des températu‐
res allant jusqu'à environ -37 °C.Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissementAvertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.

244Soins du véhicule

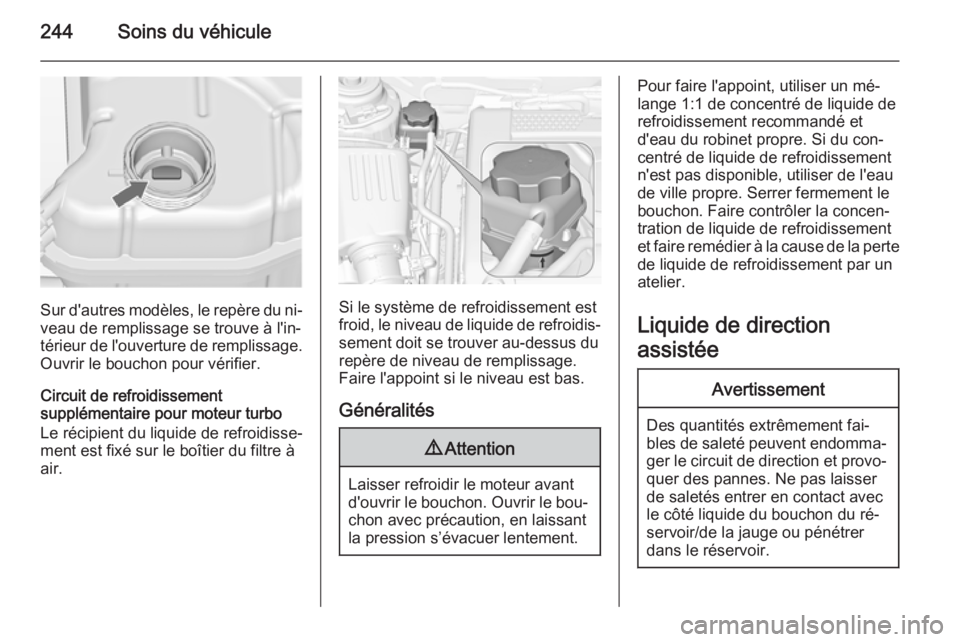

Sur d'autres modèles, le repère du ni‐veau de remplissage se trouve à l'in‐
térieur de l'ouverture de remplissage.
Ouvrir le bouchon pour vérifier.
Circuit de refroidissement
supplémentaire pour moteur turbo
Le récipient du liquide de refroidisse‐
ment est fixé sur le boîtier du filtre à
air.Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver au-dessus du
repère de niveau de remplissage.
Faire l'appoint si le niveau est bas.
Généralités
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Pour faire l'appoint, utiliser un mé‐
lange 1:1 de concentré de liquide de
refroidissement recommandé et
d'eau du robinet propre. Si du con‐
centré de liquide de refroidissement
n'est pas disponible, utiliser de l'eau
de ville propre. Serrer fermement le
bouchon. Faire contrôler la concen‐
tration de liquide de refroidissement
et faire remédier à la cause de la perte
de liquide de refroidissement par un
atelier.
Liquide de direction
assistéeAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger le circuit de direction et provo‐ quer des pannes. Ne pas laisser
de saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir/de la jauge ou pénétrer
dans le réservoir.

Soins du véhicule245

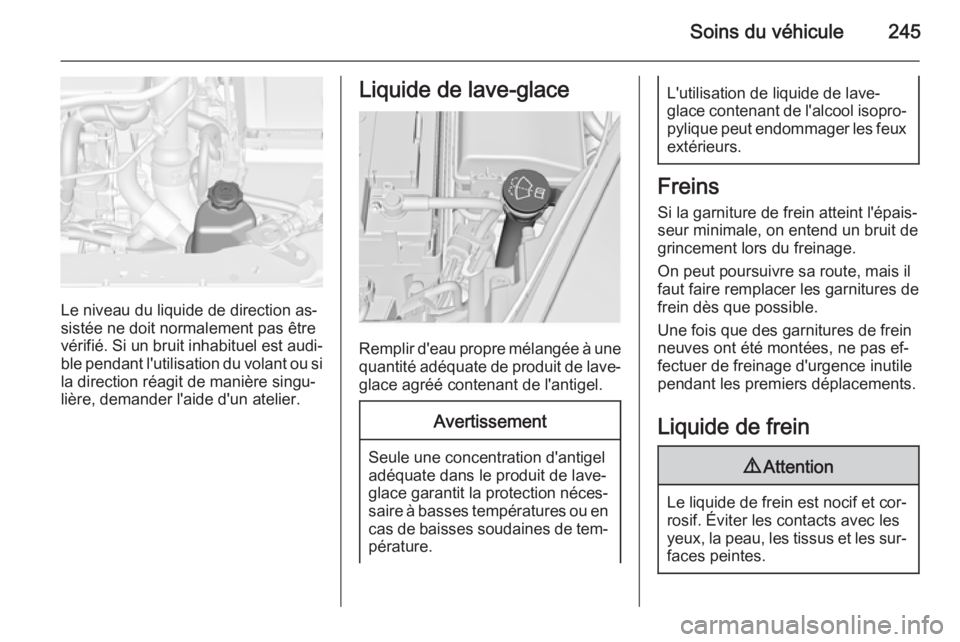

Le niveau du liquide de direction as‐
sistée ne doit normalement pas être
vérifié. Si un bruit inhabituel est audi‐
ble pendant l'utilisation du volant ou si la direction réagit de manière singu‐
lière, demander l'aide d'un atelier.
Liquide de lave-glace
Remplir d'eau propre mélangée à une quantité adéquate de produit de lave-
glace agréé contenant de l'antigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux extérieurs.
Freins
Si la garniture de frein atteint l'épais‐
seur minimale, on entend un bruit de
grincement lors du freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.

246Soins du véhicule
Le niveau de liquide de frein doit se
situer entre MIN et MAX .
Si le niveau de liquide est en dessous
de la valeur MIN, contacter un atelier.
Liquide de frein/ d'embrayage 3 293.
Batterie du véhicule Les véhicules n'étant pas équipés
d'un système Stop/Start seront dotés
d'une batterie au plomb. Les véhicu‐ les étant équipés d'un système Stop/
Start seront dotés d'une batterie
AGM, cette batterie n'est pas une bat‐
terie au plomb.
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie du
véhicule. Débrancher la cosse de la
borne négative de la batterie du
véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Protection contre la décharge de la
batterie 3 145.
Remplacement de la batterie du véhicule
Remarque
Toute dérogation aux instructions données dans ce paragraphe peut
entraîner la désactivation tempo‐
raire du système Stop/Start.
La batterie du véhicule est déchar‐
gée. Retirer le couvercle pour rem‐
placer la batterie. Lever le couvercle
à l'arrière et le détacher à l'avant.

Soins du véhicule247
Quand la batterie est remplacée,
s'assurer qu'il n'y a pas de trous de
ventilation ouverts à proximité de la
borne positive. Si un trou de ventila‐
tion est ouvert dans cette zone, il doit être obturé par un capuchon borgne
et la ventilation à proximité de la
borne négative doit être ouverte.
N'utiliser que des batteries de
véhicule qui permettent de monter la
boîte à fusibles au-dessus de la bat‐
terie.
Sur les véhicules dotés d'un système
stop/start (arrêt-démarrage), s'assu‐
rer que la batterie AGM (Absorptive Glass Mat) est toujours remplacée
par une batterie AGM.
Une batterie AGM se reconnaît à l'éti‐ quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie AGM au‐
tre qu'une batterie d'origine Opel
peut réduire les performances du système Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 166.
Charge de la batterie du
véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie peut être endommagée.
Démarrage par câbles auxiliaires3 282.
Étiquette d'avertissement

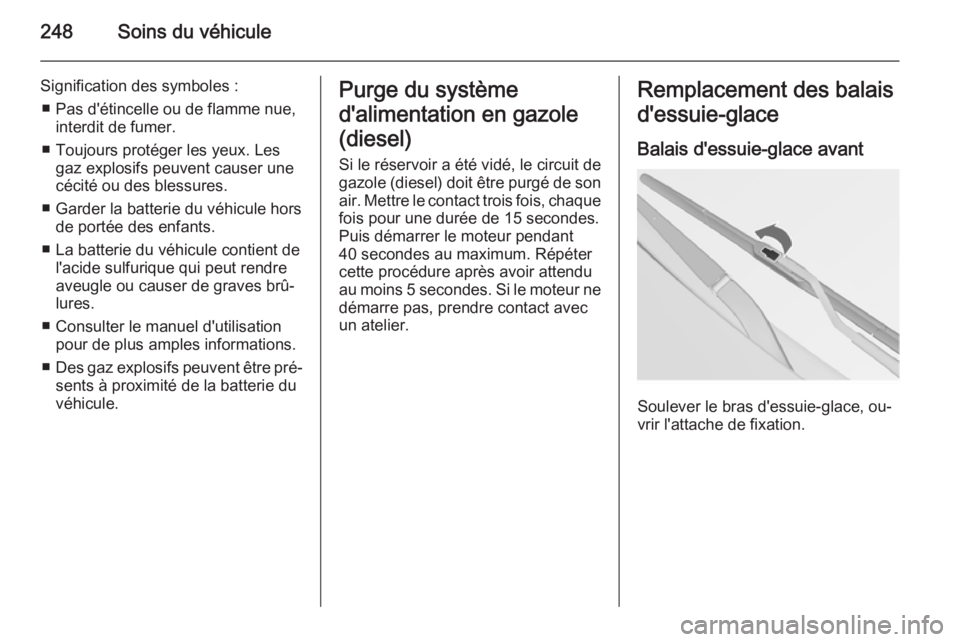

248Soins du véhicule
Signification des symboles :■ Pas d'étincelle ou de flamme nue, interdit de fumer.
■ Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
■ Garder la batterie du véhicule hors de portée des enfants.
■ La batterie du véhicule contient de l'acide sulfurique qui peut rendre
aveugle ou causer de graves brû‐
lures.
■ Consulter le manuel d'utilisation pour de plus amples informations.
■ Des gaz explosifs peuvent être pré‐
sents à proximité de la batterie du
véhicule.Purge du système
d'alimentation en gazole
(diesel) Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, ou‐
vrir l'attache de fixation.
