Conduite et utilisation229
Tourner le bouton moleté dans le
sens horaire.
Si aucune autre odeur de gaz n'est
perceptible quand la valve d'arrêt ma‐
nuelle est fermée, le véhicule peut
être utilisé en mode essence. Si
l'odeur de gaz persiste, ne pas dé‐
marrer le moteur. Faire remédier à la
cause du problème par un atelier.
En cas d'utilisation de parkings sou‐
terrains, prière de suivre les instruc‐
tions de l'exploitant et de la législation locale.
Remarque
En cas d'accident, couper le contact
et éteindre les feux. Fermer la vanne
d'arrêt manuelle sur la polyvanne.
Faire le plein9 Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion. Éteindre les
téléphones mobiles.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.

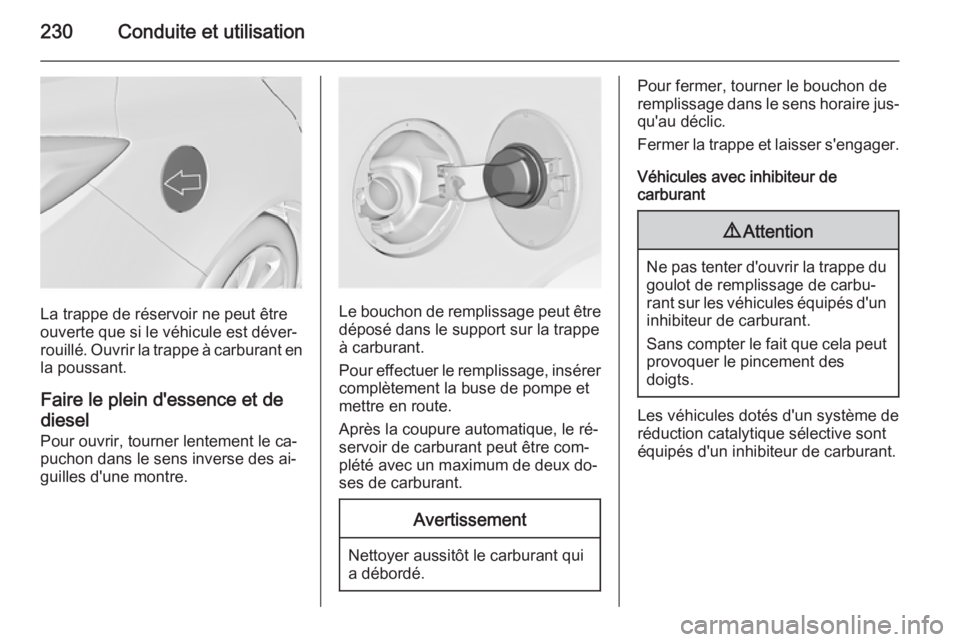

La trappe à carburant se trouve sur le
côté arrière droit du véhicule.

230Conduite et utilisation
La trappe de réservoir ne peut être
ouverte que si le véhicule est déver‐
rouillé. Ouvrir la trappe à carburant en la poussant.
Faire le plein d'essence et de
diesel Pour ouvrir, tourner lentement le ca‐
puchon dans le sens inverse des ai‐
guilles d'une montre.Le bouchon de remplissage peut être
déposé dans le support sur la trappe
à carburant.
Pour effectuer le remplissage, insérer complètement la buse de pompe et
mettre en route.
Après la coupure automatique, le ré‐
servoir de carburant peut être com‐
plété avec un maximum de deux do‐
ses de carburant.
Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Pour fermer, tourner le bouchon de
remplissage dans le sens horaire jus‐ qu'au déclic.
Fermer la trappe et laisser s'engager.
Véhicules avec inhibiteur de
carburant9 Attention
Ne pas tenter d'ouvrir la trappe du
goulot de remplissage de carbu‐
rant sur les véhicules équipés d'un
inhibiteur de carburant.
Sans compter le fait que cela peut
provoquer le pincement des
doigts.
Les véhicules dotés d'un système de
réduction catalytique sélective sont
équipés d'un inhibiteur de carburant.

Conduite et utilisation231
L'inhibiteur de carburant garantit que
la trappe du goulot de remplissage de
carburant ne peut être ouvert qu'au
moyen d'une buse pour carburant
diesel ou d'un entonnoir pour appoint d'urgence.
Tourner lentement le capuchon du goulot de remplissage de carburant
dans le sens inverse des aiguilles
d'une montre.
Le capuchon peut être déposé dans
le support sur la trappe à carburant.
Placer l'absorbeur en position verti‐
cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
En cas d'appoint d'urgence au moyen d'un réservoir, il convient d'utiliser un
entonnoir pour ouvrir le capuchon du
goulot de remplissage.
L'entonnoir se trouve dans le coffre.
Placer l'entonnoir en position verti‐ cale sur le goulot de remplissage et
presser légèrement pour l'insérer.
Utiliser l'entonnoir pour remplir le
goulot de remplissage de carburant
diesel.
Une fois l'appoint terminé, mettre l'en‐
tonnoir dans le sac en plastique et le
placer dans l'espace de rangement.
Système de réduction catalytique sé‐ lective 3 172.
Faire le plein de gaz liquéfié
Lors du remplissage du réservoir, res‐ pecter les prescriptions d'utilisation etde sécurité de la station-service.
La valve de remplissage de gaz de
pétrole liquéfié se trouve derrière la trappe à carburant.
Dévisser le bouchon du goulot de
remplissage.

232Conduite et utilisation
Visser à la main l'adaptateur requis
sur le goulot de remplissage.
Adaptateur ACME : Visser l'écrou du
pistolet de remplissage sur l'adapta‐
teur. Abaisser le levier de verrouillage du pistolet de remplissage.
Goulot de remplissage DISH (Italie) :
Placer le pistolet de remplissage sur
l'adaptateur. Abaisser le levier de ver‐ rouillage du pistolet de remplissage.
Goulot de remplissage à
baïonnette : Placer le pistolet de rem‐
plissage sur l'adaptateur et le tourner d'un quart de tour vers la gauche ou
la droite. Tirer à fond le levier de ver‐
rouillage du pistolet de remplissage.
Goulot de remplissage EURO : Ap‐
puyer le pistolet de remplissage sur
l'adaptateur jusqu'à ce qu'il se ver‐
rouille.
Appuyer sur le bouton de la station
d'approvisionnement en gaz liquéfié.
Le système de remplissage s'arrête
ou ralentit son débit quand le réser‐
voir est rempli à 80 % du volume de
réservoir (niveau de remplissage
maximal).
Relâcher le bouton du système de
remplissage pour arrêter le remplis‐
sage. Libérer le levier de verrouillageet enlever le pistolet de remplissage. Une petite quantité de gaz liquéfié
peut s'échapper.
Enlever l'adaptateur et le ranger dans
le véhicule.
Placer le capuchon pour éviter l'intru‐
sion de corps étrangers dans l'orifice
de remplissage et le système.9 Attention
Suite à la conception du système,
une fuite de gaz liquéfié est inévi‐
table lorsque le levier de verrouil‐
lage est libéré. Éviter d'en inhaler.
9 Attention
Pour des raisons de sécurité, le
réservoir de gaz de pétrole liquéfié peut uniquement être rempli à
80 %.
La polyvanne sur le réservoir de gaz
de pétrole liquéfié limite automatique‐ ment la quantité de remplissage. Si
une quantité plus importante est ajou‐ tée, nous recommandons de ne pas

Conduite et utilisation233
exposer le véhicule au soleil jusqu'à
ce que la quantité excédentaire soit
consommée.
Adaptateur de remplissage
Comme les systèmes de remplissage ne sont pas standardisés, différents
adaptateurs sont nécessaires et peu‐
vent être obtenus auprès des Distri‐
buteurs / Partenaires Opel et auprès
des Réparateurs Agréés Opel.
Adaptateur ACME : Belgique, Allema‐
gne, Irlande, Luxembourg, Suisse
Adaptateur à baïonnette : Pays-Bas,
Norvège, Espagne, Royaume-Uni
Adaptateur EURO : Espagne
Adaptateur DISH (Italie) : Bosnie-
Herzégovine, Bulgarie, Danemark,
Estonie, France, Grèce, Italie, Croa‐
tie, Lettonie, Lituanie, Macédoine,
Autriche, Pologne, Portugal,
Roumanie, Suède, Suisse, Serbie,
Slovaquie, Slovénie, République
tchèque, Turquie, Ukraine, Hongrie
Bouchon de remplissage N'utiliser que des bouchons de rem‐
plissage d'origine. Les véhicules à
moteur diesel et les véhicules roulant
à l'éthanol sont équipés de bouchons de remplissage spécifiques.

234Conduite et utilisationConsommation de
carburant - Émissions de
CO 2
La consommation en carburant (com‐ binée) d'un modèle Opel Insignia se
situe dans une plage de 11,0 à 3,7 l/ 100 km.
Les émissions de CO 2 (cycle com‐
biné) sont dans la fourchette de 259
à 98 g/km.
Pour les valeurs spécifiques à votre véhicule, consulter le certificat de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres de consommation de car‐
burant officielle et des émissions
CO 2 spécifiques indiqués se rappor‐
tent au modèle de base européen
avec équipement série.
Les données de la consommation en
carburant et des émissions CO 2 sont
déterminées selon la directive R (EC)
N° 715/2007 (la version respective‐ment applicable) en prenant en
compte le poids du véhicule en con‐
dition de fonctionnement, comme spécifié par la directive.
Les chiffres sont uniquement fournis
afin de pouvoir faire une comparaison
entre les divers modèles de véhicule
et ne doivent pas être compris
comme une garantie quant à la con‐ sommation de carburant réelle d'un
véhicule particulier. La présence
d'équipements optionnels peut en‐
traîner une légère augmentation de la consommation de carburant et des ni‐
veaux de CO 2. La consommation de
carburant dépend dans une large me‐
sure du style de conduite ainsi que
des conditions routières et du trafic.Attelage pour remorque
Informations générales Le dispositif d'attelage monté en
usine est rabattu sous le pare-chocs
arrière.
Nous vous recommandons de confier
tout montage ultérieur à un atelier.
Faire effectuer toute modification du
véhicule qui concerne le système de
refroidissement, les plaques de pro‐
tection thermiques ou d'autres orga‐
nes du véhicule. Utiliser uniquement
un dispositif d'attelage homologué
pour le véhicule.
Pour éviter d'endommager le
véhicule, le hayon motorisé ne peut
pas être activé par la télécommande
radio quand une remorque est rac‐
cordée électriquement.
Une fois monté, le dispositif d'attelage
pourrait recouvrir l'ouverture de l'œil‐
let de remorquage. Si c'est le cas, uti‐ liser la barre d'attelage pour assurer
le remorquage.

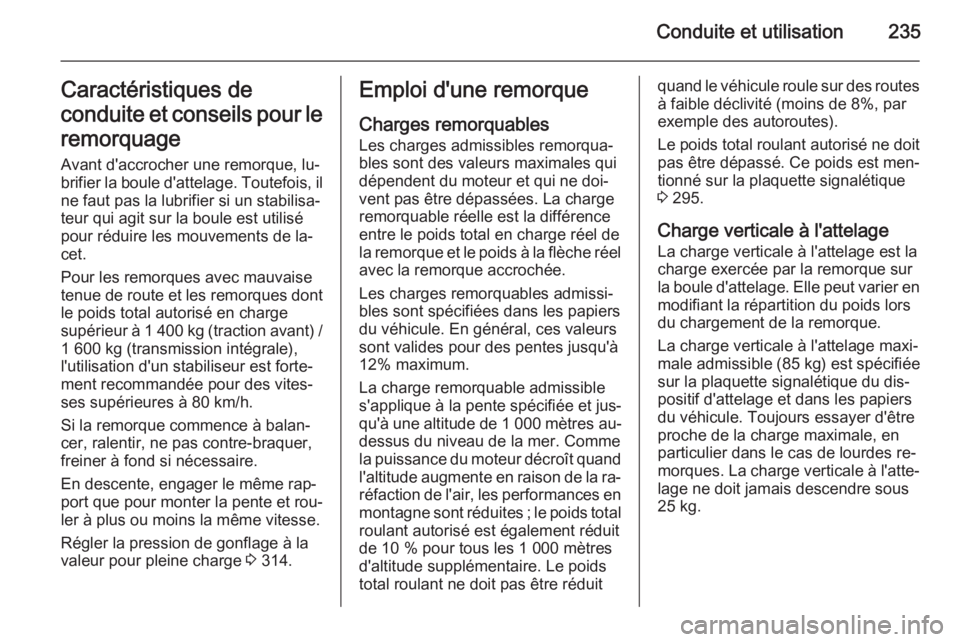

Conduite et utilisation235Caractéristiques de
conduite et conseils pour le
remorquage Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisa‐teur qui agit sur la boule est utilisé
pour réduire les mouvements de la‐
cet.
Pour les remorques avec mauvaise
tenue de route et les remorques dont
le poids total autorisé en charge
supérieur à 1 400 kg (traction avant) /
1 600 kg (transmission intégrale), l'utilisation d'un stabiliseur est forte‐
ment recommandée pour des vites‐
ses supérieures à 80 km/h.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins la même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 314.Emploi d'une remorque
Charges remorquablesLes charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐ vent pas être dépassées. La charge
remorquable réelle est la différence entre le poids total en charge réel de
la remorque et le poids à la flèche réel
avec la remorque accrochée.
Les charges remorquables admissi‐ bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12% maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐ qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐
réfaction de l'air, les performances en montagne sont réduites ; le poids total roulant autorisé est également réduit
de 10 % pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduitquand le véhicule roule sur des routes
à faible déclivité (moins de 8%, par
exemple des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 295.
Charge verticale à l'attelage La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible (85 kg) est spécifiée
sur la plaquette signalétique du dis‐
positif d'attelage et dans les papiers
du véhicule. Toujours essayer d'être
proche de la charge maximale, en
particulier dans le cas de lourdes re‐
morques. La charge verticale à l'atte‐ lage ne doit jamais descendre sous
25 kg.

236Conduite et utilisation

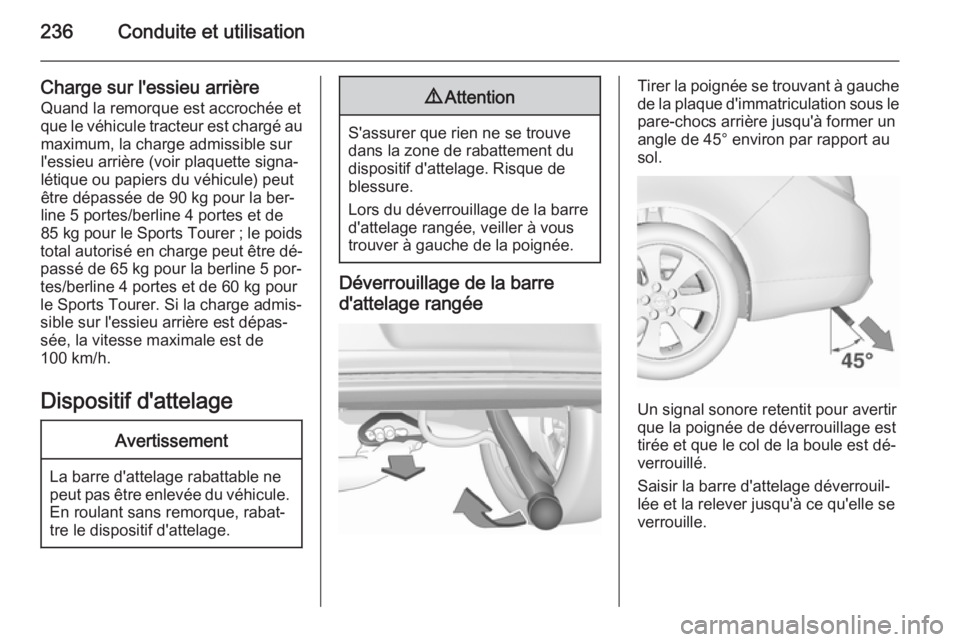

Charge sur l'essieu arrière
Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) peut
être dépassée de 90 kg pour la ber‐
line 5 portes/berline 4 portes et de
85 kg pour le Sports Tourer ; le poids
total autorisé en charge peut être dé‐
passé de 65 kg pour la berline 5 por‐
tes/berline 4 portes et de 60 kg pour
le Sports Tourer. Si la charge admis‐
sible sur l'essieu arrière est dépas‐
sée, la vitesse maximale est de
100 km/h.
Dispositif d'attelageAvertissement
La barre d'attelage rabattable ne
peut pas être enlevée du véhicule. En roulant sans remorque, rabat‐
tre le dispositif d'attelage.
9 Attention
S'assurer que rien ne se trouve
dans la zone de rabattement du
dispositif d'attelage. Risque de
blessure.
Lors du déverrouillage de la barre d'attelage rangée, veiller à vous
trouver à gauche de la poignée.
Déverrouillage de la barre
d'attelage rangée
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est dé‐
verrouillé.
Saisir la barre d'attelage déverrouil‐
lée et la relever jusqu'à ce qu'elle se
verrouille.

Conduite et utilisation237

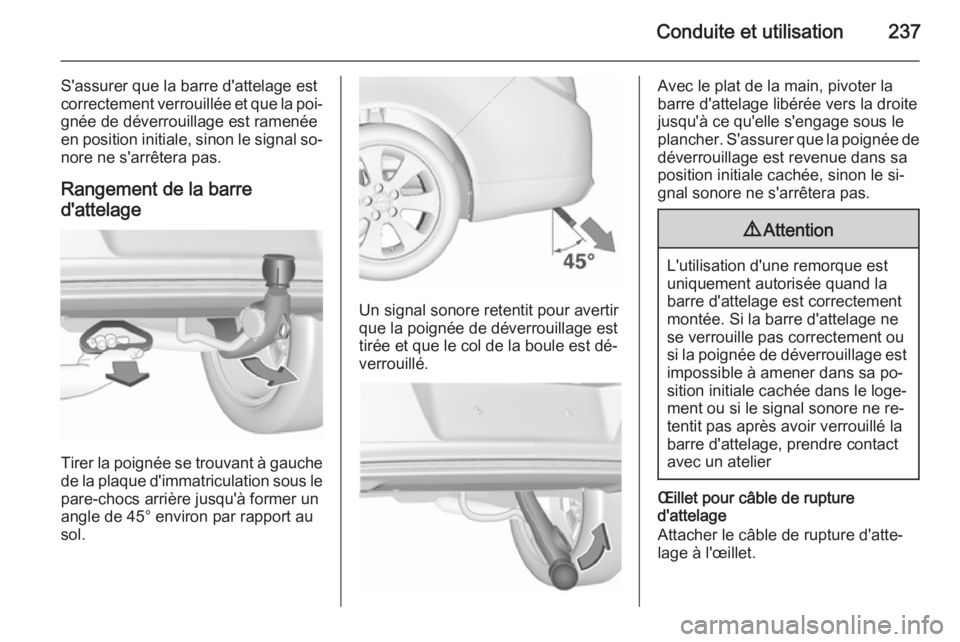

S'assurer que la barre d'attelage est
correctement verrouillée et que la poi‐
gnée de déverrouillage est ramenée
en position initiale, sinon le signal so‐ nore ne s'arrêtera pas.
Rangement de la barre
d'attelage
Tirer la poignée se trouvant à gauche
de la plaque d'immatriculation sous le
pare-chocs arrière jusqu'à former un
angle de 45° environ par rapport au sol.
Un signal sonore retentit pour avertir
que la poignée de déverrouillage est
tirée et que le col de la boule est dé‐
verrouillé.
Avec le plat de la main, pivoter la
barre d'attelage libérée vers la droite
jusqu'à ce qu'elle s'engage sous le
plancher. S'assurer que la poignée de déverrouillage est revenue dans saposition initiale cachée, sinon le si‐
gnal sonore ne s'arrêtera pas.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage ne
se verrouille pas correctement ou
si la poignée de déverrouillage est impossible à amener dans sa po‐
sition initiale cachée dans le loge‐
ment ou si le signal sonore ne re‐
tentit pas après avoir verrouillé la
barre d'attelage, prendre contact
avec un atelier
Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.

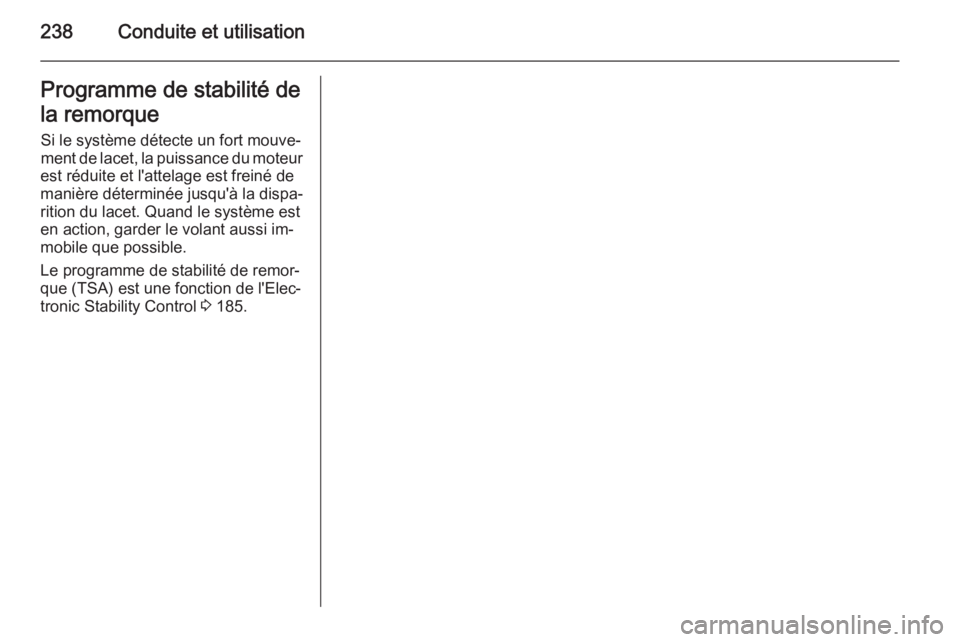

238Conduite et utilisationProgramme de stabilité de
la remorque Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi im‐
mobile que possible.
Le programme de stabilité de remor‐
que (TSA) est une fonction de l'Elec‐
tronic Stability Control 3 185.
