OPEL INSIGNIA 2016.5 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2016.5, Model line: INSIGNIA, Model: OPEL INSIGNIA 2016.5Pages: 353, tamaño PDF: 9.38 MB
Page 11 of 353
En pocas palabras9Retrovisores exteriores
Seleccione el retrovisor exterior co‐
rrespondiente cambiando el mando al espejo retrovisor izquierdo (L) o al es‐
pejo retrovisor derecho (R), a conti‐
nuación, ajuste.
Retrovisores exteriores convexos
3 38, Ajuste eléctrico 3 38, Re‐
trovisores exteriores plegables
3 39, Retrovisores exteriores térmi‐
cos 3 40.
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada. El volante sólo se debe ajus‐ tar con el vehículo parado y la direc‐
ción desbloqueada.
Sistema de airbags 3 61, Posicio‐
nes de la llave del encendido 3 167.
Page 12 of 353

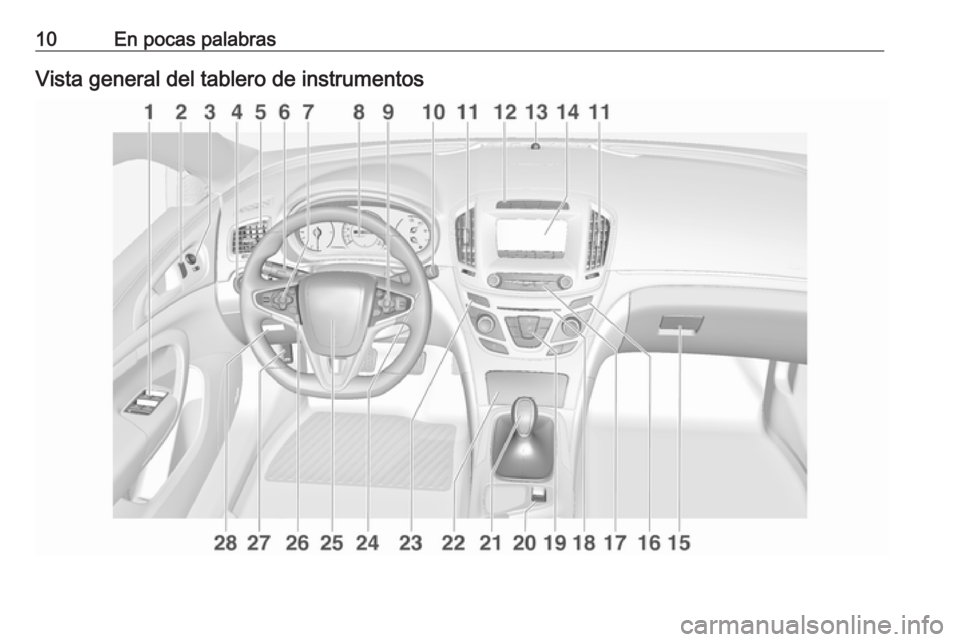

10En pocas palabrasVista general del tablero de instrumentos
Page 13 of 353
En pocas palabras111Elevalunas eléctricos ............42
2 Cierre centralizado ................24
3 Retrovisores exteriores .........38
4 Conmutador de las luces ...137
Regulación del alcance de los faros ............................. 140
Faros antiniebla
delanteros/traseros ............145
Iluminación de los
instrumentos ...................... 146
5 Salidas de aire laterales .....162
6 Señalización de giros y
cambios de carril, ráfagas, luz de cruce/carretera,
asistente de luz de
carretera .............................. 144
Iluminación de salida .........148
Luces de estacionamiento ..145
Botones para el centro de
información del conductor ...117
7 Regulador de velocidad .....196
Limitador de velocidad ........197Control de velocidad
adaptable ............................ 199
Alerta de colisión frontal .....207
8 Instrumentos ...................... 104
Centro de información del
conductor ............................ 117
9 Botones para el centro de
información del conductor ...117
10 Limpiaparabrisas y
lavaparabrisas, lavafaros,
limpialuneta y lavaluneta .....91
11 Salidas de aire centrales ...162
12 Modo Sport/Tour ................192
Sistema de control de
tracción .............................. 190
Control electrónico de
estabilidad .......................... 191
Luces de emergencia ........144
Asistente de
aparcamiento/asistente
de aparcamiento avanzado 213
Aviso de cambio de carril ...230
13 LED de estado del sistema
de alarma antirrobo ..............3514Pantalla de información en
color ................................... 124
15 Guantera .............................. 73
16 Testigo de control de
activación/desactivación
del airbag ........................... 110
Testigo de control del
cinturón de seguridad del
acompañante .....................108
17 Mandos para el
funcionamiento de la
pantalla de información en
color .................................... 124
18 Ranura de CD
19 Climatizador automático .....150
20 Freno de estacionamiento
eléctrico ............................... 187
21 Cambio manual ..................185
Cambio automático ............180
22 Portaobjetos .......................... 73
23 Botón ECO para el
sistema stop-start ................ 171
Botón selector de
combustible ......................... 106
Page 14 of 353

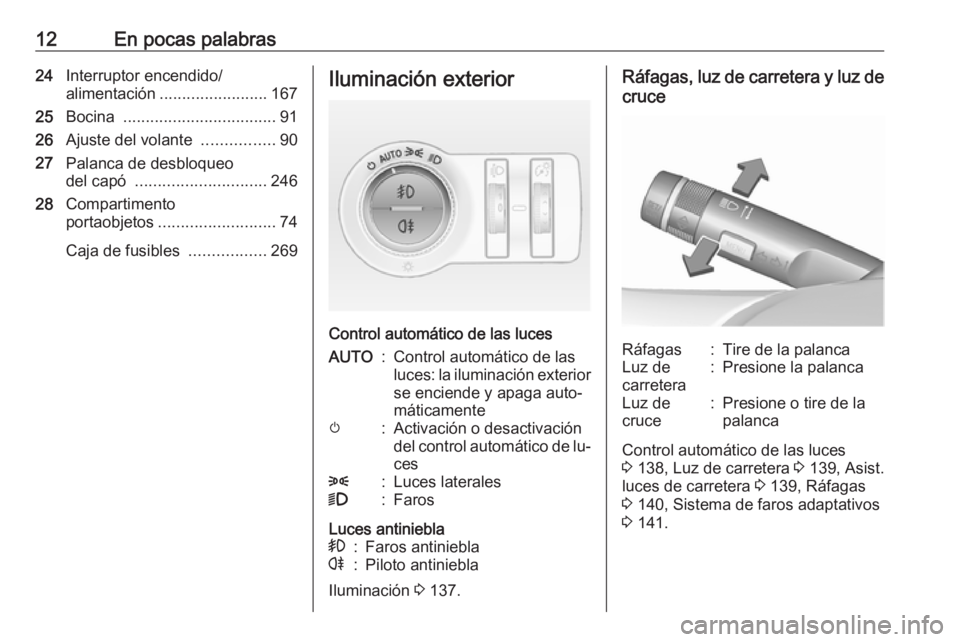

12En pocas palabras24Interruptor encendido/
alimentación ........................ 167
25 Bocina .................................. 91
26 Ajuste del volante ................90
27 Palanca de desbloqueo
del capó ............................. 246
28 Compartimento
portaobjetos .......................... 74
Caja de fusibles .................269Iluminación exterior
Control automático de las luces
AUTO:Control automático de las
luces: la iluminación exterior se enciende y apaga auto‐
máticamentem:Activación o desactivación
del control automático de lu‐
ces8:Luces laterales9:FarosLuces antiniebla>:Faros antinieblar:Piloto antiniebla
Iluminación 3 137.
Ráfagas, luz de carretera y luz de
cruceRáfagas:Tire de la palancaLuz de
carretera:Presione la palancaLuz de
cruce:Presione o tire de la
palanca
Control automático de las luces
3 138, Luz de carretera 3 139, Asist.
luces de carretera 3 139, Ráfagas
3 140, Sistema de faros adaptativos
3 141.
Page 15 of 353

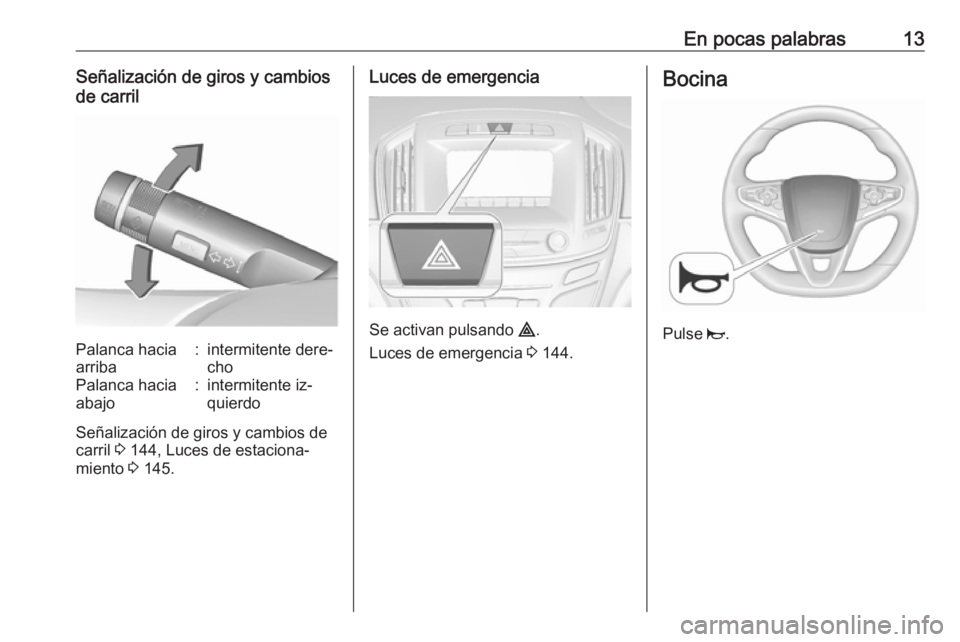

En pocas palabras13Señalización de giros y cambios
de carrilPalanca hacia
arriba:intermitente dere‐
choPalanca hacia
abajo:intermitente iz‐
quierdo
Señalización de giros y cambios de
carril 3 144, Luces de estaciona‐
miento 3 145.
Luces de emergencia
Se activan pulsando ¨.
Luces de emergencia 3 144.
Bocina
Pulse j.
Page 16 of 353
14En pocas palabrasSistemas limpia ylavaparabrisas
LimpiaparabrisasHI:velocidad rápidaLO:velocidad lentaINT:conexión a intervalos o fun‐
cionamiento automático con
sensor de lluviaOFF:desconectar
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
baje la palanca a la posición 1x.
Limpiaparabrisas 3 91, Sustitución
de las escobillas 3 253.
Lavaparabrisas y lavafaros
Tire de la palanca.
Sistema lavaparabrisas y lavafaros
3 91, Líquido de lavado 3 250.
Limpialuneta trasero
Pulse el interruptor basculante para
activar el limpialuneta:
interruptor
superior:funcionamiento
continuointerruptor infe‐
rior:funcionamiento in‐
termitenteposición central:desconectar
Page 17 of 353

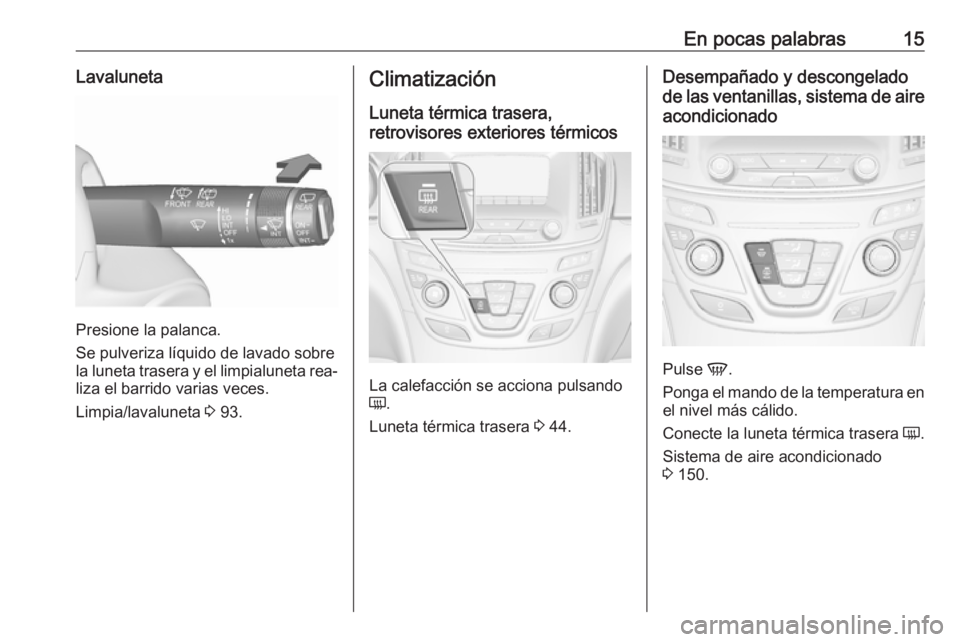

En pocas palabras15Lavaluneta
Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta rea‐
liza el barrido varias veces.
Limpia/lavaluneta 3 93.
Climatización
Luneta térmica trasera,
retrovisores exteriores térmicos
La calefacción se acciona pulsando
Ü .
Luneta térmica trasera 3 44.
Desempañado y descongelado
de las ventanillas, sistema de aire acondicionado
Pulse V.
Ponga el mando de la temperatura en
el nivel más cálido.
Conecte la luneta térmica trasera Ü.
Sistema de aire acondicionado
3 150.
Page 18 of 353

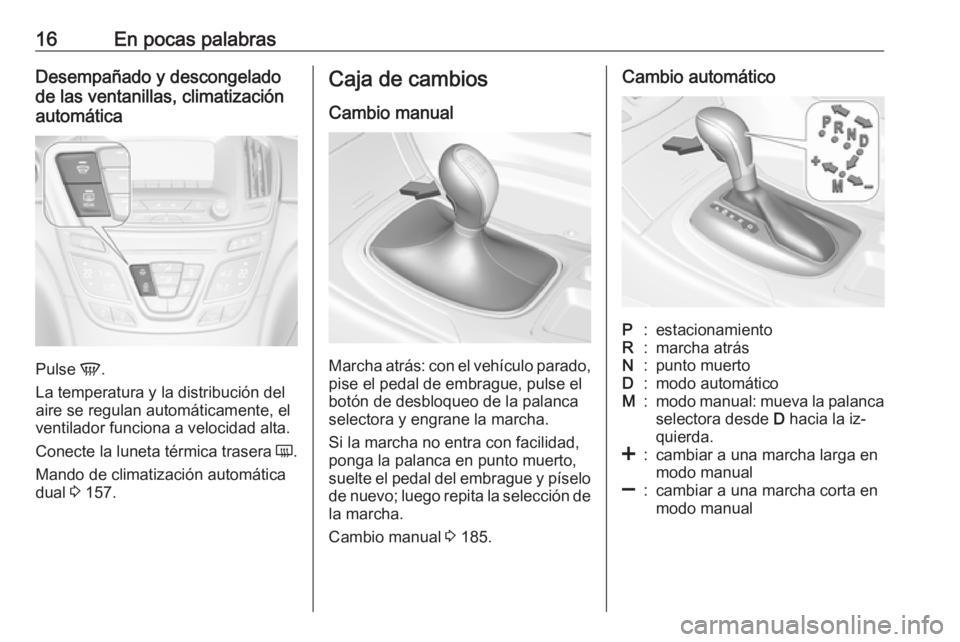

16En pocas palabrasDesempañado y descongelado
de las ventanillas, climatización
automática
Pulse V.
La temperatura y la distribución del
aire se regulan automáticamente, el
ventilador funciona a velocidad alta.
Conecte la luneta térmica trasera Ü.
Mando de climatización automática
dual 3 157.
Caja de cambios
Cambio manual
Marcha atrás: con el vehículo parado, pise el pedal de embrague, pulse el
botón de desbloqueo de la palanca
selectora y engrane la marcha.
Si la marcha no entra con facilidad,
ponga la palanca en punto muerto,
suelte el pedal del embrague y píselo
de nuevo; luego repita la selección de la marcha.
Cambio manual 3 185.
Cambio automáticoP:estacionamientoR:marcha atrásN:punto muertoD:modo automáticoM:modo manual: mueva la palanca
selectora desde D hacia la iz‐
quierda.<:cambiar a una marcha larga en modo manual]:cambiar a una marcha corta en
modo manual
Page 19 of 353
En pocas palabras17La palanca selectora sólo puede mo‐
verse de la posición P con el encen‐
dido conectado y el pedal del freno
pisado. Para seleccionar P o R, pulse
el botón de desbloqueo.
Cambio automático 3 180.Al salir de viaje
Comprobaciones antes de
comenzar un viaje
● La presión de los neumáticos y su estado 3 273, 3 316.
● El nivel de aceite del motor y de los demás líquidos 3 247.
● Todos los cristales, retrovisores, iluminación exterior y placas de
matrícula deben estar en buen
estado y libres de suciedad,
nieve o hielo.
● La correcta posición de los retro‐
visores, asientos y cinturones de
seguridad 3 38, 3 50,
3 59.
● El funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos.Arranque del motor
● Interruptor de encendido: gire la llave a la posición 2.
Botón encendido: pulse el botón
Engine Start/Stop durante varios
segundos hasta que se encienda
el LED verde.
● Mueva ligeramente el volante para desactivar el bloqueo.
● Accione el embrague y el freno.
● Cambio automático en P o N.
● No pise el pedal del acelerador.
● Interruptor de encendido: gire la llave a la posición 3 y suéltela.
Page 20 of 353
18En pocas palabras
Botón de encendido: pulse
Engine Start/Stop y suelte.
● El motor arranca después de un breve retardo.
Arranque del motor 3 169.
Sistema stop-start
Si el vehículo circula a baja velocidad
o está parado y se cumplen determi‐
nadas condiciones, active la función
de parada automática Autostop del
siguiente modo:
● Pise el pedal del embrague.
● Ponga la palanca en punto muerto.
● Suelte el pedal del embrague.
Una parada automática se indica me‐
diante la aguja en la posición
AUTOSTOP en el tacómetro o me‐
diante el testigo de control en el cua‐ dro de instrumentos.
Para volver a arrancar el motor, pise de nuevo el pedal del embrague.
Sistema stop-start 3 171.
