OPEL INSIGNIA 2016.5 Manual de Instrucciones (in Spanish)

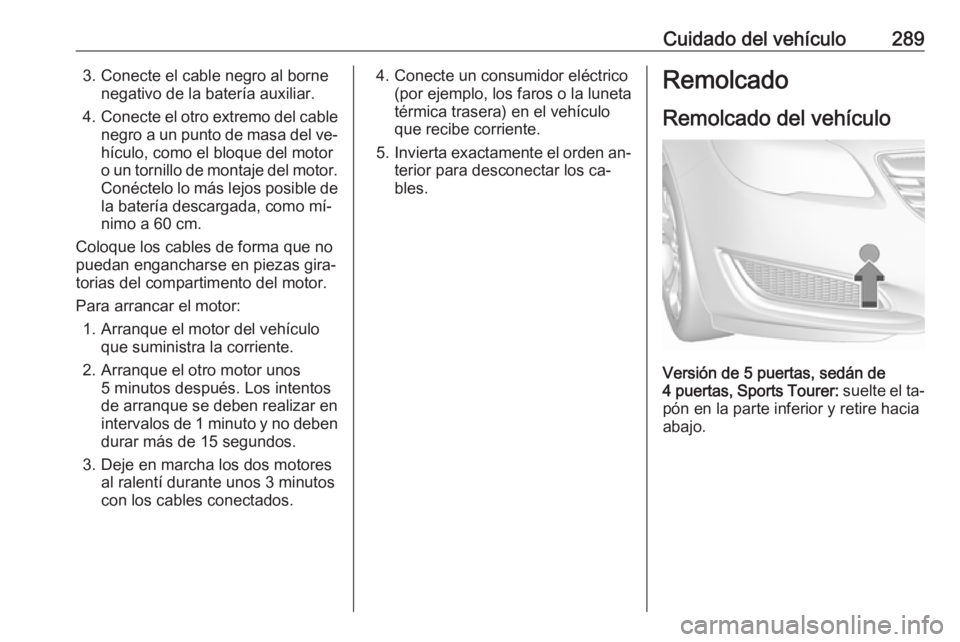

Cuidado del vehículo2893. Conecte el cable negro al bornenegativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐
hículo, como el bloque del motor
o un tornillo de montaje del motor. Conéctelo lo más lejos posible de
la batería descargada, como mí‐
nimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer: suelte el ta‐
pón en la parte inferior y retire hacia
abajo.

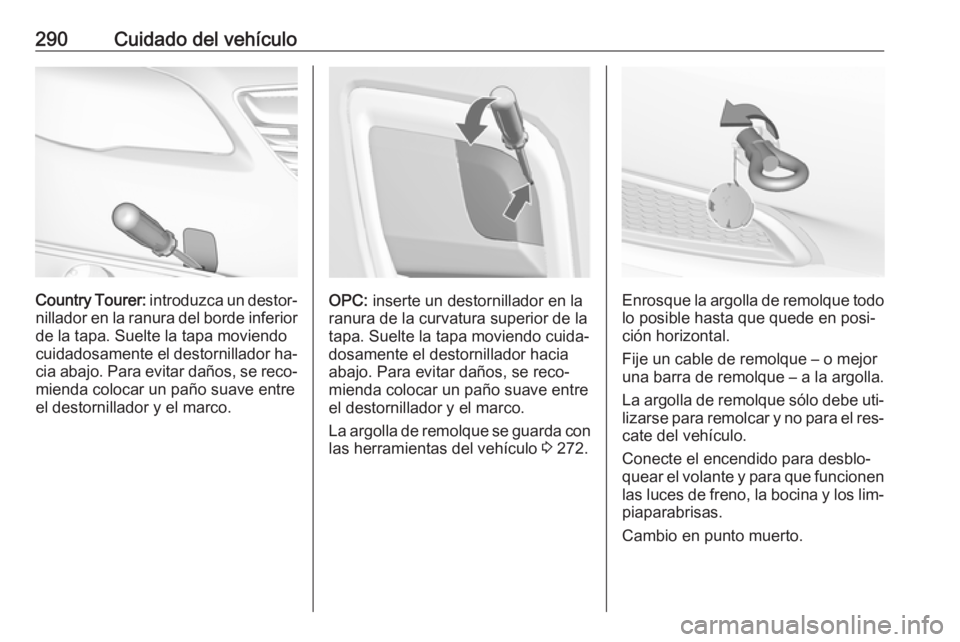

290Cuidado del vehículo
Country Tourer: introduzca un destor‐
nillador en la ranura del borde inferior de la tapa. Suelte la tapa moviendo
cuidadosamente el destornillador ha‐
cia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.OPC: inserte un destornillador en la
ranura de la curvatura superior de la
tapa. Suelte la tapa moviendo cuida‐
dosamente el destornillador hacia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 272.Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐
cate del vehículo.
Conecte el encendido para desblo‐
quear el volante y para que funcionen las luces de freno, la bocina y los lim‐piaparabrisas.
Cambio en punto muerto.

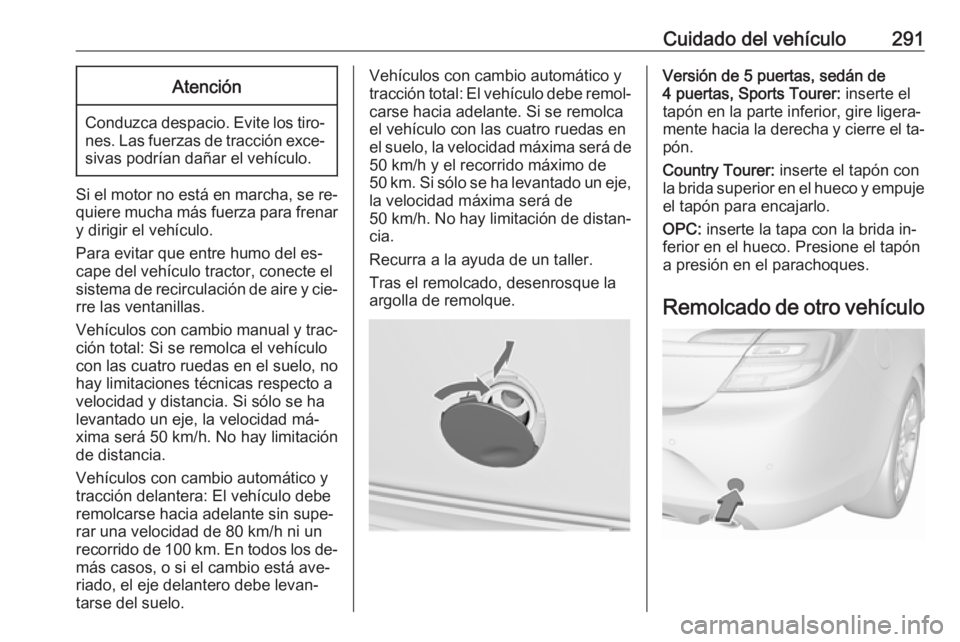

Cuidado del vehículo291Atención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Vehículos con cambio manual y trac‐ ción total: Si se remolca el vehículo
con las cuatro ruedas en el suelo, no
hay limitaciones técnicas respecto a
velocidad y distancia. Si sólo se ha
levantado un eje, la velocidad má‐
xima será 50 km/h. No hay limitación
de distancia.
Vehículos con cambio automático y
tracción delantera: El vehículo debe
remolcarse hacia adelante sin supe‐
rar una velocidad de 80 km/h ni un
recorrido de 100 km. En todos los de‐
más casos, o si el cambio está ave‐
riado, el eje delantero debe levan‐
tarse del suelo.
Vehículos con cambio automático y
tracción total: El vehículo debe remol‐ carse hacia adelante. Si se remolca
el vehículo con las cuatro ruedas en
el suelo, la velocidad máxima será de
50 km/h y el recorrido máximo de
50 km. Si sólo se ha levantado un eje,
la velocidad máxima será de
50 km/h . No hay limitación de distan‐
cia.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque.Versión de 5 puertas, sedán de
4 puertas, Sports Tourer: inserte el
tapón en la parte inferior, gire ligera‐
mente hacia la derecha y cierre el ta‐ pón.
Country Tourer: inserte el tapón con
la brida superior en el hueco y empuje
el tapón para encajarlo.
OPC: inserte la tapa con la brida in‐
ferior en el hueco. Presione el tapón
a presión en el parachoques.
Remolcado de otro vehículo

292Cuidado del vehículoVersión de 5 puertas, sedán de
4 puertas, Sports Tourer, OPC: suelte
el tapón en la parte inferior y retire hacia abajo.
Country Tourer: introduzca un destor‐
nillador en la ranura del borde inferior de la tapa. Suelte la tapa moviendo
cuidadosamente el destornillador ha‐
cia abajo. Para evitar daños, se reco‐
mienda colocar un paño suave entre
el destornillador y el marco.
La argolla de remolque se guarda con las herramientas del vehículo 3 272.
Enrosque la argolla de remolque todo
lo posible hasta que quede en posi‐
ción horizontal.
La argolla de sujeción existente en la
parte inferior trasera del vehículo
nunca debe emplearse como argolla
de remolque.
Fije un cable de remolque – o mejor
una barra de remolque – a la argolla.
La argolla de remolque sólo debe uti‐ lizarse para remolcar y no para el res‐cate de otro vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Tras el remolcado, desenrosque la
argolla de remolque.
Versión de 5 puertas, sedán de
4 puertas, Sports Tourer, OPC: in‐
serte el tapón en la parte inferior, gire
ligeramente hacia la derecha y aco‐
ple el tapón.
Country Tourer: inserte el tapón con
la brida superior en el hueco y empuje
el tapón para encajarlo.

Cuidado del vehículo293Cuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica con una grasa de alta calidad para ci‐
lindros de cerradura. Utilice un pro‐
ducto descongelante sólo en un caso
absolutamente necesario, pues su
efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado
La pintura del vehículo está expuesta a las influencias ambientales. Lave y
encere el vehículo con regularidad. Si utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐
tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas y el limpialuneta de‐
ben estar desconectados. Desmonte
la antena y accesorios externos como portaequipajes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Aplique cera a las partes pintadas del
vehículo con regularidad.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.
Limpie las molduras metálicas brillan‐ tes con una solución de limpieza ho‐
mologada para aluminio para evitar
daños.Atención
Utilice siempre un producto lim‐
piador con un pH entre
cuatro y nueve.
No utilice productos limpiadores
sobre superficies calientes.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐
zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
Haga engrasar las bisagras de todas
las puertas en un taller.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.

294Cuidado del vehículoAbrillantado y enceradoEncere el vehículo con regularidad (a más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.
Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.
El abrillantado con silicona forma una
película protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐ llantadores.
Cristales de ventanillas y
escobillas de los limpiaparabrisas
Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no
quede suciedad debajo del mismo
que pueda rayar el cristal.
Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.
Elimine los restos de suciedad de las
escobillas de los limpiaparabrisas
manchadas con ayuda de un limpia‐
dor de ventanas y un paño. Asegú‐
rese también de eliminar cualquier
resto como cera, restos de insectos y similares de la ventana.
Los restos de hielo, la contaminación
y el uso continuo del limpiaparabrisas con los cristales secos dañarán o in‐cluso destruirán las escobillas.Techo solar
Nunca se debe limpiar con disolven‐
tes o productos abrasivos, combusti‐
bles, productos agresivos (como
aguarrás, soluciones que contengan
acetona, etc.), productos ácidos o
muy alcalinos, ni con esponjas abra‐ sivas. No aplique cera ni abrillanta‐
dores en el techo solar.
Ruedas y neumáticos No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura
Repare los pequeños desperfectos en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la
pintura o zonas oxidadas.

Cuidado del vehículo295Bajos del vehículoAlgunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.
Los productos a base de betún y cau‐
cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Sistema de gas licuado9 Peligro
El gas licuado es más pesado que
el aire y se puede acumular en
hondonadas.
Tenga cuidado cuando realice tra‐
bajos en los bajos del vehículo
desde un foso.
En caso de trabajos de pintura que
requieran el uso de una cabina de se‐ cado con una temperatura superior a
60 °C , debe desmontarse el depósito
de gas licuado.
No realice ninguna modificación en el
sistema de gas licuado.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Cuidado interior
Habitáculo y tapicería El interior del vehículo, incluido el sal‐ picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.El cuadro de instrumentos y las pan‐
tallas solamente deben limpiarse con un paño suave húmedo. Si es nece‐
sario, utilice una solución jabonosa
suave.
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.

296Cuidado del vehículoAtención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐ ventes y gasolina. No use equipos de
limpieza a alta presión.

Servicio y mantenimiento297Servicio y
mantenimientoInformación general ...................297
Información de servicio ...........297
Piezas, líquidos y lubricantes re‐
comendados .............................. 298
Líquidos y lubricantes recomendados ....................... 298Información general
Información de servicio
Para garantizar la seguridad y la eco‐
nomía de funcionamiento del ve‐
hículo, así como para mantener su
valor, es de vital importancia realizar
todos los trabajos de mantenimiento
en los intervalos correctos, según lo
especificado.
Encontrará un plan de mantenimiento actualizado y detallado para su ve‐
hículo en su taller.
Indicación de servicio 3 107.
Intervalos de servicio para el
mercado europeo
Su vehículo requiere mantenimiento cada 30.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de ser‐
vicio.
Para comportamientos de conduc‐
ción severos, por ejemplo, para taxis
y vehículos de policía, puede ser vá‐ lido un intervalo de servicio más
corto.Los intervalos de servicio europeos
son válidos para los siguientes paí‐
ses:
Alemania, Andorra, Austria, Bélgica,
Bosnia-Herzegovina, Bulgaria, Chi‐
pre, Croacia, Dinamarca, Eslovaquia,
Eslovenia, España, Estonia, Finlan‐
dia, Francia, Grecia, Groenlandia,
Hungría, Irlanda, Islandia, Italia, Le‐
tonia, Liechtenstein, Lituania, Luxem‐
burgo, Macedonia, Malta, Mónaco,
Montenegro, Noruega, Países Bajos, Polonia, Portugal, Reino Unido, Re‐
pública Checa, Rumanía, San Ma‐
rino, Serbia, Suecia, Suiza.
Indicación de servicio 3 107.
Intervalos de servicio para el
mercado internacional
Su vehículo requiere mantenimiento cada 15.000 km o después de 1 año,
lo que ocurra antes, salvo indicación
en contrario de la indicación de ser‐
vicio.
Los intervalos de servicio internacio‐
nales son aplicables a todos los paí‐
ses no relacionados en los intervalos
de servicio para el mercado europeo.

298Servicio y mantenimientoIndicación de servicio 3 107.
Confirmaciones
La confirmación del servicio realizado debe registrarse en el Manual de Ser‐
vicio y Garantía. La indicación de la
fecha y el kilometraje se completa
con el sello y la firma del taller que
efectúa el servicio.
Asegúrese de que el Manual de Ser‐
vicio y Garantía se rellene siempre
correctamente como prueba de un
servicio continuado, necesario en
caso de reclamaciones de garantía o
cortesía y beneficioso al vender el ve‐ hículo.
Intervalo de servicio con vida útil
restante del aceite del motor
El intervalo de servicio se basa en va‐
rios parámetros que dependen del
uso.
La indicación de servicio le avisa
cuando hay que cambiar el aceite del
motor.
Indicación de servicio 3 107.Piezas, líquidos y
lubricantes
recomendados
Líquidos y lubricantesrecomendados
Utilice siempre productos que cum‐
plan las especificaciones recomen‐
dadas.9 Advertencia
Los líquidos, lubricantes y com‐
bustibles son peligrosos y pueden ser tóxicos. Deben manipularse
con cuidado. Preste atención a la
información que figura en los en‐
vases.
Aceite del motor
El aceite de motor se identifica por su
calidad y su viscosidad. La calidad es más importante que la viscosidad a la
hora de seleccionar qué aceite de
motor se va a usar. La calidad del aceite garantiza, por ejemplo, la lim‐
pieza del motor, la protección contra
el desgaste y el control del envejeci‐
miento del aceite, mientras que el
grado de viscosidad informa sobre la
fluidez del aceite en función de la
temperatura.
Dexos es la calidad de aceite más re‐ ciente y ofrece una protección óptima
para motores de gasolina y diésel. Si
no está disponible, deben utilizarse
aceites de motor de las otras calida‐
des indicadas. Las recomendaciones para los motores de gasolina también
son válidas para los motores de gas
natural comprimido (CNG), gas li‐
cuado del petróleo (GLP) y etanol
(E85).
Seleccione el aceite de motor apro‐
piado basándose en su calidad y en
la temperatura ambiente mínima
3 302.
Reposición del aceite de motor
Se pueden mezclar aceites de motor
de diferentes fabricantes y marcas,
siempre que cumplan los requisitos
de calidad y viscosidad del aceite de motor.
