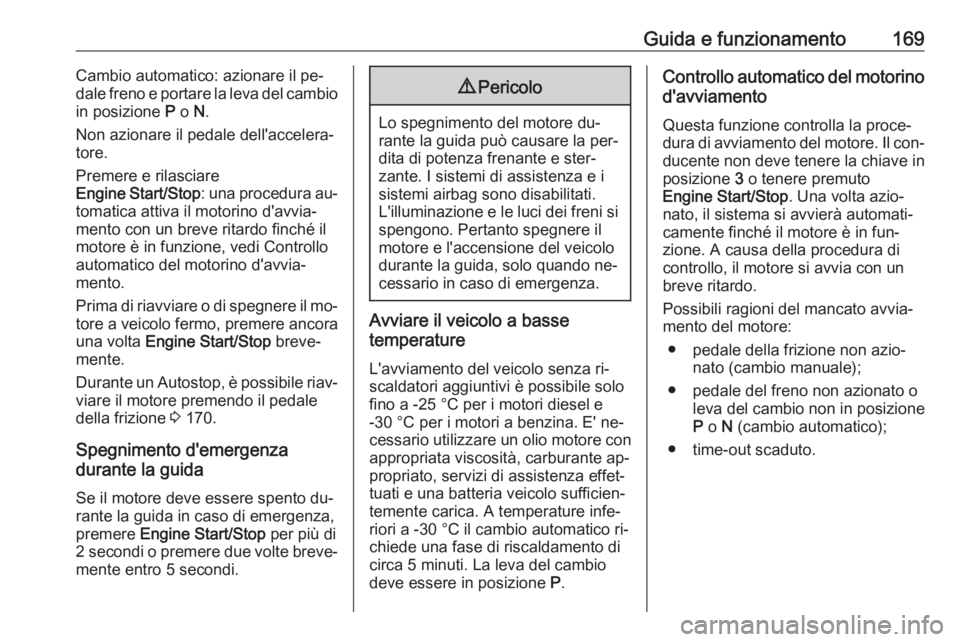

Guida e funzionamento169Cambio automatico: azionare il pe‐
dale freno e portare la leva del cambio
in posizione P o N.
Non azionare il pedale dell'accelera‐
tore.
Premere e rilasciare
Engine Start/Stop : una procedura au‐
tomatica attiva il motorino d'avvia‐
mento con un breve ritardo finché il
motore è in funzione, vedi Controllo
automatico del motorino d'avvia‐
mento.
Prima di riavviare o di spegnere il mo‐ tore a veicolo fermo, premere ancora
una volta Engine Start/Stop breve‐
mente.
Durante un Autostop, è possibile riav‐ viare il motore premendo il pedale
della frizione 3 170.
Spegnimento d'emergenza
durante la guida
Se il motore deve essere spento du‐
rante la guida in caso di emergenza,
premere Engine Start/Stop per più di
2 secondi o premere due volte breve‐
mente entro 5 secondi.9 Pericolo
Lo spegnimento del motore du‐
rante la guida può causare la per‐
dita di potenza frenante e ster‐
zante. I sistemi di assistenza e i sistemi airbag sono disabilitati.
L'illuminazione e le luci dei freni si spengono. Pertanto spegnere il
motore e l'accensione del veicolo
durante la guida, solo quando ne‐
cessario in caso di emergenza.
Avviare il veicolo a basse
temperature
L'avviamento del veicolo senza ri‐
scaldatori aggiuntivi è possibile solo
fino a -25 °С per i motori diesel e -30 °C per i motori a benzina. E' ne‐
cessario utilizzare un olio motore con appropriata viscosità, carburante ap‐
propriato, servizi di assistenza effet‐ tuati e una batteria veicolo sufficien‐
temente carica. A temperature infe‐
riori a -30 °C il cambio automatico ri‐
chiede una fase di riscaldamento di
circa 5 minuti. La leva del cambio
deve essere in posizione P.
Controllo automatico del motorino
d'avviamento
Questa funzione controlla la proce‐
dura di avviamento del motore. Il con‐
ducente non deve tenere la chiave in
posizione 3 o tenere premuto
Engine Start/Stop . Una volta azio‐
nato, il sistema si avvierà automati‐
camente finché il motore è in fun‐
zione. A causa della procedura di controllo, il motore si avvia con un
breve ritardo.
Possibili ragioni del mancato avvia‐ mento del motore:
● pedale della frizione non azio‐ nato (cambio manuale);
● pedale del freno non azionato o leva del cambio non in posizione
P o N (cambio automatico);
● time-out scaduto.

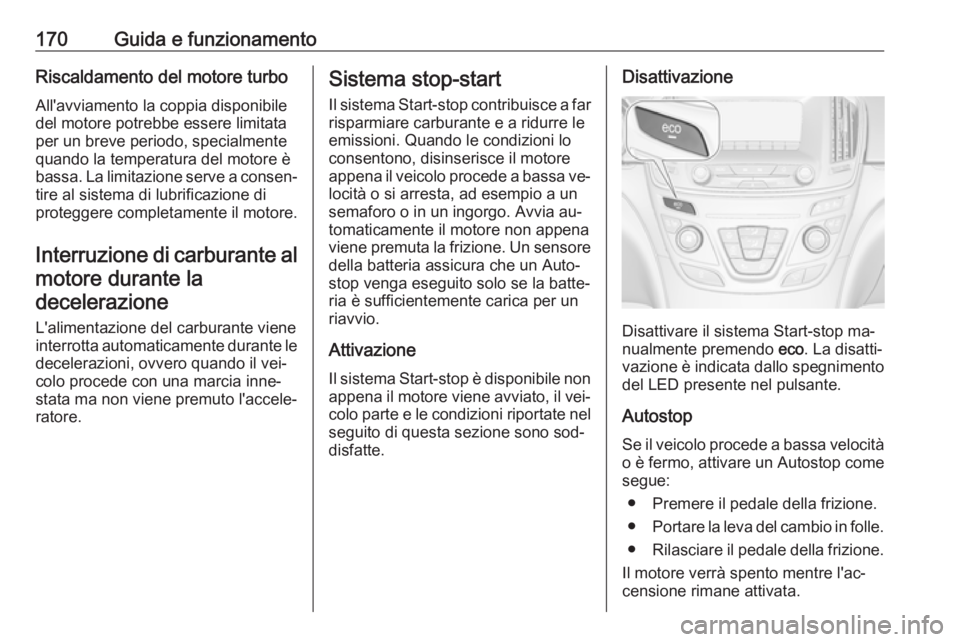

170Guida e funzionamentoRiscaldamento del motore turbo
All'avviamento la coppia disponibile
del motore potrebbe essere limitata
per un breve periodo, specialmente
quando la temperatura del motore è
bassa. La limitazione serve a consen‐
tire al sistema di lubrificazione di
proteggere completamente il motore.
Interruzione di carburante al motore durante la
decelerazione
L'alimentazione del carburante viene
interrotta automaticamente durante le decelerazioni, ovvero quando il vei‐
colo procede con una marcia inne‐
stata ma non viene premuto l'accele‐
ratore.Sistema stop-start
Il sistema Start-stop contribuisce a far risparmiare carburante e a ridurre le
emissioni. Quando le condizioni lo
consentono, disinserisce il motore
appena il veicolo procede a bassa ve‐ locità o si arresta, ad esempio a unsemaforo o in un ingorgo. Avvia au‐
tomaticamente il motore non appena
viene premuta la frizione. Un sensore
della batteria assicura che un Auto‐
stop venga eseguito solo se la batte‐
ria è sufficientemente carica per un
riavvio.
Attivazione Il sistema Start-stop è disponibile nonappena il motore viene avviato, il vei‐
colo parte e le condizioni riportate nel seguito di questa sezione sono sod‐
disfatte.Disattivazione
Disattivare il sistema Start-stop ma‐
nualmente premendo eco. La disatti‐
vazione è indicata dallo spegnimento del LED presente nel pulsante.
Autostop Se il veicolo procede a bassa velocità
o è fermo, attivare un Autostop come segue:
● Premere il pedale della frizione.
● Portare la leva del cambio in folle.
● Rilasciare il pedale della frizione.
Il motore verrà spento mentre l'ac‐ censione rimane attivata.

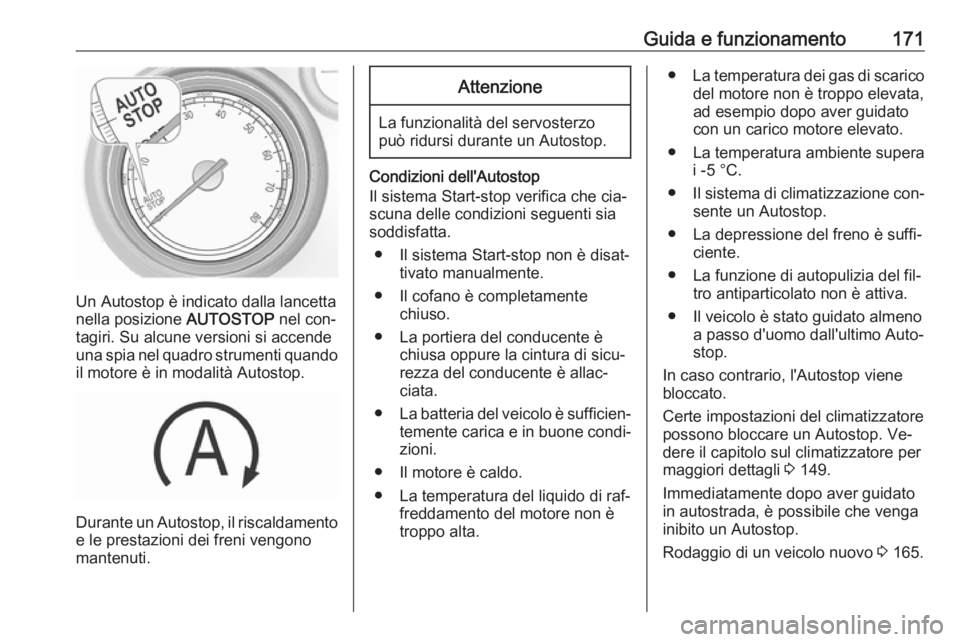

Guida e funzionamento171
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri. Su alcune versioni si accende una spia nel quadro strumenti quando il motore è in modalità Autostop.
Durante un Autostop, il riscaldamentoe le prestazioni dei freni vengono
mantenuti.
Attenzione
La funzionalità del servosterzo
può ridursi durante un Autostop.
Condizioni dell'Autostop
Il sistema Start-stop verifica che cia‐
scuna delle condizioni seguenti sia
soddisfatta.
● Il sistema Start-stop non è disat‐ tivato manualmente.
● Il cofano è completamente chiuso.
● La portiera del conducente è chiusa oppure la cintura di sicu‐rezza del conducente è allac‐
ciata.
● La batteria del veicolo è sufficien‐
temente carica e in buone condi‐ zioni.
● Il motore è caldo.
● La temperatura del liquido di raf‐ freddamento del motore non è
troppo alta.
● La temperatura dei gas di scarico
del motore non è troppo elevata,
ad esempio dopo aver guidato
con un carico motore elevato.
● La temperatura ambiente supera
i -5 °C.
● Il sistema di climatizzazione con‐
sente un Autostop.
● La depressione del freno è suffi‐ ciente.
● La funzione di autopulizia del fil‐ tro antiparticolato non è attiva.
● Il veicolo è stato guidato almeno a passo d'uomo dall'ultimo Auto‐
stop.
In caso contrario, l'Autostop viene
bloccato.
Certe impostazioni del climatizzatore
possono bloccare un Autostop. Ve‐
dere il capitolo sul climatizzatore per
maggiori dettagli 3 149.
Immediatamente dopo aver guidato
in autostrada, è possibile che venga
inibito un Autostop.
Rodaggio di un veicolo nuovo 3 165.

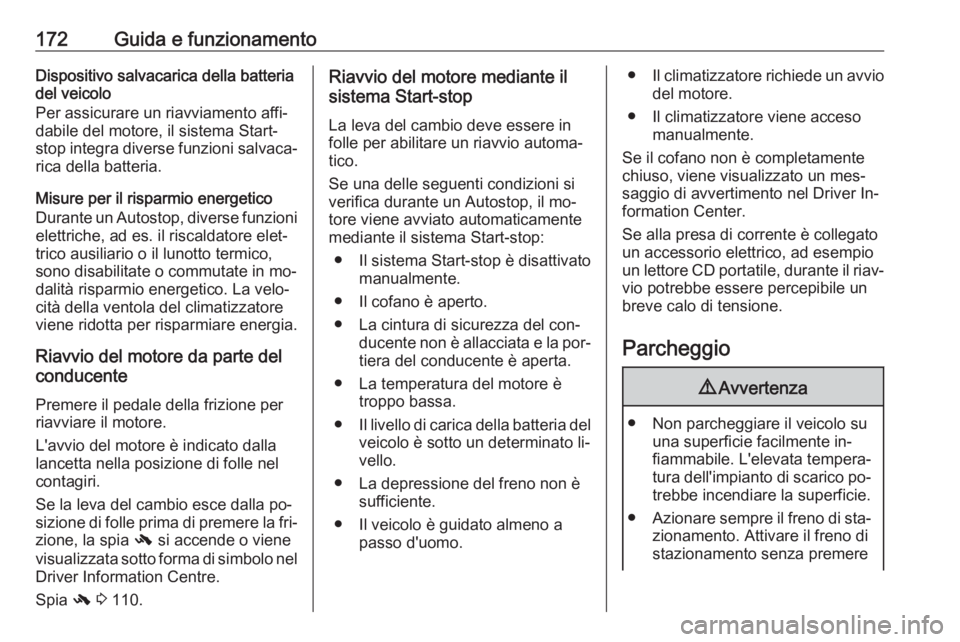

172Guida e funzionamentoDispositivo salvacarica della batteria
del veicolo
Per assicurare un riavviamento affi‐
dabile del motore, il sistema Start-
stop integra diverse funzioni salvaca‐ rica della batteria.
Misure per il risparmio energetico Durante un Autostop, diverse funzioni
elettriche, ad es. il riscaldatore elet‐
trico ausiliario o il lunotto termico,
sono disabilitate o commutate in mo‐
dalità risparmio energetico. La velo‐
cità della ventola del climatizzatore
viene ridotta per risparmiare energia.
Riavvio del motore da parte del
conducente
Premere il pedale della frizione per
riavviare il motore.
L'avvio del motore è indicato dalla lancetta nella posizione di folle nel
contagiri.
Se la leva del cambio esce dalla po‐
sizione di folle prima di premere la fri‐
zione, la spia - si accende o viene
visualizzata sotto forma di simbolo nel Driver Information Centre.
Spia - 3 110.Riavvio del motore mediante il
sistema Start-stop
La leva del cambio deve essere in
folle per abilitare un riavvio automa‐
tico.
Se una delle seguenti condizioni si
verifica durante un Autostop, il mo‐
tore viene avviato automaticamente
mediante il sistema Start-stop:
● Il sistema Start-stop è disattivato manualmente.
● Il cofano è aperto.
● La cintura di sicurezza del con‐ ducente non è allacciata e la por‐tiera del conducente è aperta.
● La temperatura del motore è troppo bassa.
● Il livello di carica della batteria del
veicolo è sotto un determinato li‐
vello.
● La depressione del freno non è sufficiente.
● Il veicolo è guidato almeno a passo d'uomo.●Il climatizzatore richiede un avvio
del motore.
● Il climatizzatore viene acceso manualmente.
Se il cofano non è completamente
chiuso, viene visualizzato un mes‐
saggio di avvertimento nel Driver In‐
formation Center.
Se alla presa di corrente è collegato
un accessorio elettrico, ad esempio
un lettore CD portatile, durante il riav‐ vio potrebbe essere percepibile un
breve calo di tensione.
Parcheggio9 Avvertenza
● Non parcheggiare il veicolo su
una superficie facilmente in‐
fiammabile. L'elevata tempera‐
tura dell'impianto di scarico po‐
trebbe incendiare la superficie.
● Azionare sempre il freno di sta‐
zionamento. Attivare il freno di
stazionamento senza premere

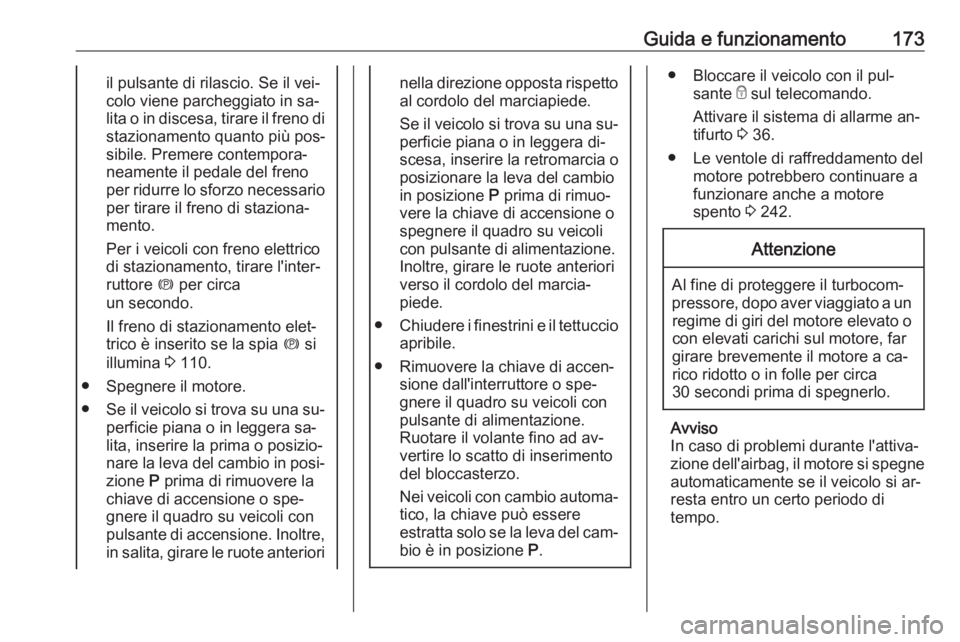

Guida e funzionamento173il pulsante di rilascio. Se il vei‐
colo viene parcheggiato in sa‐
lita o in discesa, tirare il freno di stazionamento quanto più pos‐sibile. Premere contempora‐
neamente il pedale del freno
per ridurre lo sforzo necessario
per tirare il freno di staziona‐
mento.
Per i veicoli con freno elettrico
di stazionamento, tirare l'inter‐
ruttore m per circa
un secondo.
Il freno di stazionamento elet‐
trico è inserito se la spia m si
illumina 3 110.
● Spegnere il motore.
● Se il veicolo si trova su una su‐
perficie piana o in leggera sa‐lita, inserire la prima o posizio‐nare la leva del cambio in posi‐
zione P prima di rimuovere la
chiave di accensione o spe‐
gnere il quadro su veicoli con
pulsante di accensione. Inoltre,
in salita, girare le ruote anteriorinella direzione opposta rispetto
al cordolo del marciapiede.
Se il veicolo si trova su una su‐ perficie piana o in leggera di‐
scesa, inserire la retromarcia o
posizionare la leva del cambio
in posizione P prima di rimuo‐
vere la chiave di accensione o
spegnere il quadro su veicoli con pulsante di alimentazione.
Inoltre, girare le ruote anteriori
verso il cordolo del marcia‐
piede.
● Chiudere i finestrini e il tettuccio
apribile.
● Rimuovere la chiave di accen‐ sione dall'interruttore o spe‐
gnere il quadro su veicoli con
pulsante di alimentazione.
Ruotare il volante fino ad av‐
vertire lo scatto di inserimento
del bloccasterzo.
Nei veicoli con cambio automa‐
tico, la chiave può essere
estratta solo se la leva del cam‐ bio è in posizione P.● Bloccare il veicolo con il pul‐
sante e sul telecomando.
Attivare il sistema di allarme an‐
tifurto 3 36.
● Le ventole di raffreddamento del motore potrebbero continuare a
funzionare anche a motore
spento 3 242.Attenzione
Al fine di proteggere il turbocom‐
pressore, dopo aver viaggiato a un regime di giri del motore elevato ocon elevati carichi sul motore, far
girare brevemente il motore a ca‐
rico ridotto o in folle per circa
30 secondi prima di spegnerlo.
Avviso
In caso di problemi durante l'attiva‐
zione dell'airbag, il motore si spegne
automaticamente se il veicolo si ar‐
resta entro un certo periodo di
tempo.

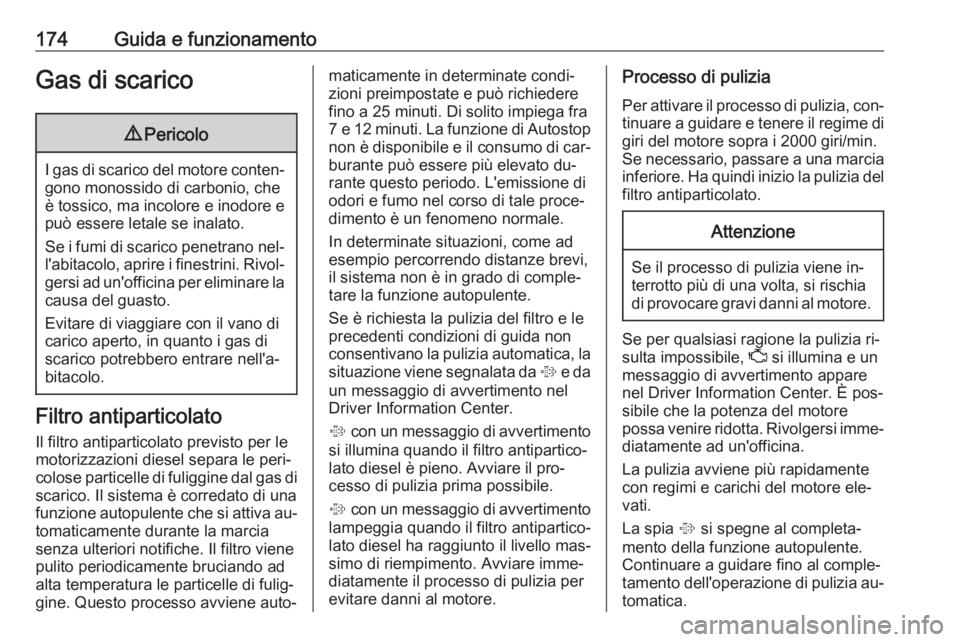

174Guida e funzionamentoGas di scarico9Pericolo
I gas di scarico del motore conten‐
gono monossido di carbonio, che
è tossico, ma incolore e inodore e
può essere letale se inalato.
Se i fumi di scarico penetrano nel‐ l'abitacolo, aprire i finestrini. Rivol‐
gersi ad un'officina per eliminare la
causa del guasto.
Evitare di viaggiare con il vano di
carico aperto, in quanto i gas di
scarico potrebbero entrare nell'a‐
bitacolo.
Filtro antiparticolato
Il filtro antiparticolato previsto per le
motorizzazioni diesel separa le peri‐
colose particelle di fuliggine dal gas di
scarico. Il sistema è corredato di una
funzione autopulente che si attiva au‐ tomaticamente durante la marcia
senza ulteriori notifiche. Il filtro viene
pulito periodicamente bruciando ad
alta temperatura le particelle di fulig‐
gine. Questo processo avviene auto‐
maticamente in determinate condi‐
zioni preimpostate e può richiedere
fino a 25 minuti. Di solito impiega fra
7 e 12 minuti. La funzione di Autostop
non è disponibile e il consumo di car‐ burante può essere più elevato du‐
rante questo periodo. L'emissione di
odori e fumo nel corso di tale proce‐ dimento è un fenomeno normale.
In determinate situazioni, come ad
esempio percorrendo distanze brevi,
il sistema non è in grado di comple‐
tare la funzione autopulente.
Se è richiesta la pulizia del filtro e le
precedenti condizioni di guida non
consentivano la pulizia automatica, la situazione viene segnalata da % e da
un messaggio di avvertimento nel
Driver Information Center.
% con un messaggio di avvertimento
si illumina quando il filtro antipartico‐
lato diesel è pieno. Avviare il pro‐ cesso di pulizia prima possibile.
% con un messaggio di avvertimento
lampeggia quando il filtro antipartico‐
lato diesel ha raggiunto il livello mas‐
simo di riempimento. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.Processo di pulizia
Per attivare il processo di pulizia, con‐ tinuare a guidare e tenere il regime di giri del motore sopra i 2000 giri/min.Se necessario, passare a una marcia inferiore. Ha quindi inizio la pulizia del
filtro antiparticolato.Attenzione
Se il processo di pulizia viene in‐
terrotto più di una volta, si rischia
di provocare gravi danni al motore.
Se per qualsiasi ragione la pulizia ri‐
sulta impossibile, Z si illumina e un
messaggio di avvertimento appare nel Driver Information Center. È pos‐
sibile che la potenza del motore
possa venire ridotta. Rivolgersi imme‐
diatamente ad un'officina.
La pulizia avviene più rapidamente
con regimi e carichi del motore ele‐
vati.
La spia % si spegne al completa‐
mento della funzione autopulente.
Continuare a guidare fino al comple‐
tamento dell'operazione di pulizia au‐
tomatica.

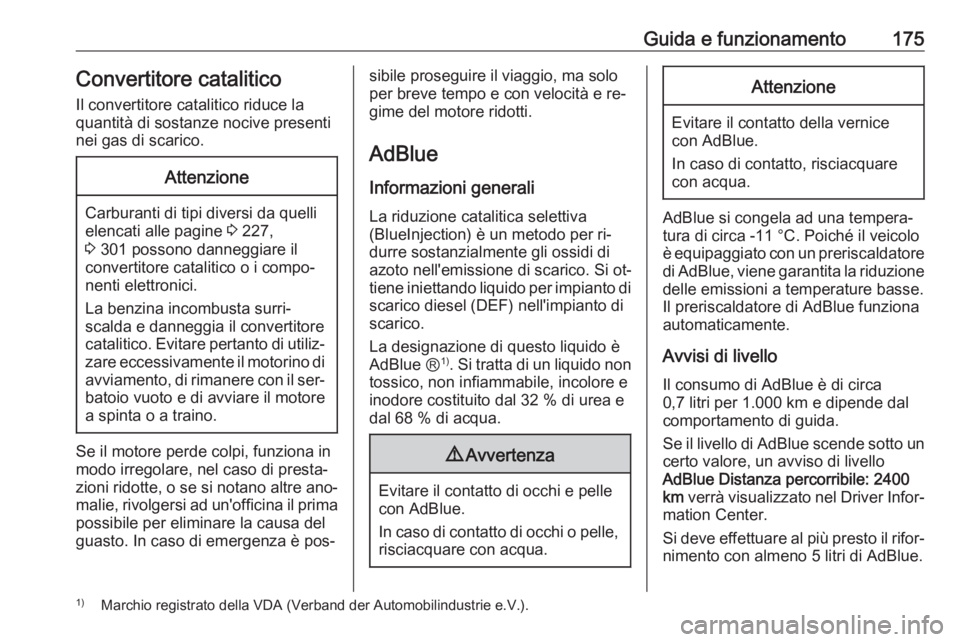

Guida e funzionamento175Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 227,
3 301 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐ zare eccessivamente il motorino di
avviamento, di rimanere con il ser‐ batoio vuoto e di avviare il motorea spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre ano‐
malie, rivolgersi ad un'officina il prima possibile per eliminare la causa del
guasto. In caso di emergenza è pos‐
sibile proseguire il viaggio, ma solo
per breve tempo e con velocità e re‐
gime del motore ridotti.
AdBlue Informazioni generali
La riduzione catalitica selettiva
(BlueInjection) è un metodo per ri‐
durre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si ot‐
tiene iniettando liquido per impianto di
scarico diesel (DEF) nell'impianto di
scarico.
La designazione di questo liquido è
AdBlue Ⓡ1)
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione
delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Avvisi di livello Il consumo di AdBlue è di circa
0,7 litri per 1.000 km e dipende dal
comportamento di guida.
Se il livello di AdBlue scende sotto un certo valore, un avviso di livello
AdBlue Distanza percorribile: 2400
km verrà visualizzato nel Driver Infor‐
mation Center.
Si deve effettuare al più presto il rifor‐
nimento con almeno 5 litri di AdBlue.
1) Marchio registrato della VDA (Verband der Automobilindustrie e.V.).

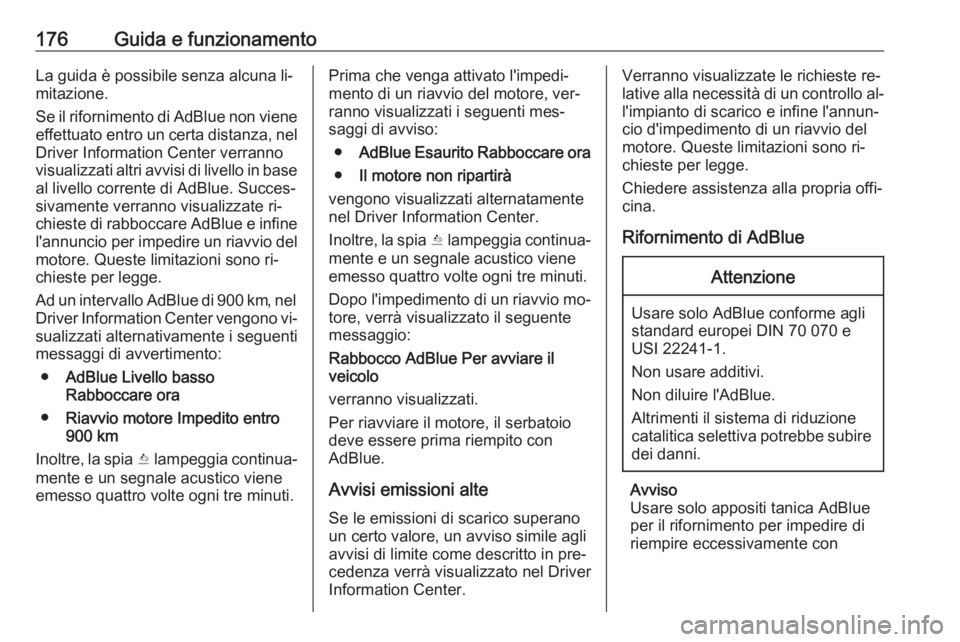

176Guida e funzionamentoLa guida è possibile senza alcuna li‐
mitazione.
Se il rifornimento di AdBlue non viene effettuato entro un certa distanza, nelDriver Information Center verranno
visualizzati altri avvisi di livello in base al livello corrente di AdBlue. Succes‐
sivamente verranno visualizzate ri‐
chieste di rabboccare AdBlue e infine
l'annuncio per impedire un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Ad un intervallo AdBlue di 900 km, nel
Driver Information Center vengono vi‐ sualizzati alternativamente i seguenti
messaggi di avvertimento:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene
emesso quattro volte ogni tre minuti.Prima che venga attivato l'impedi‐
mento di un riavvio del motore, ver‐
ranno visualizzati i seguenti mes‐
saggi di avviso:
● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà
vengono visualizzati alternatamente
nel Driver Information Center.
Inoltre, la spia Y lampeggia continua‐
mente e un segnale acustico viene emesso quattro volte ogni tre minuti.
Dopo l'impedimento di un riavvio mo‐ tore, verrà visualizzato il seguente
messaggio:
Rabbocco AdBlue Per avviare il
veicolo
verranno visualizzati.
Per riavviare il motore, il serbatoio
deve essere prima riempito con
AdBlue.
Avvisi emissioni alte
Se le emissioni di scarico superano
un certo valore, un avviso simile agli
avvisi di limite come descritto in pre‐ cedenza verrà visualizzato nel Driver
Information Center.Verranno visualizzate le richieste re‐ lative alla necessità di un controllo al‐
l'impianto di scarico e infine l'annun‐
cio d'impedimento di un riavvio del
motore. Queste limitazioni sono ri‐
chieste per legge.
Chiedere assistenza alla propria offi‐
cina.
Rifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Usare solo appositi tanica AdBlue
per il rifornimento per impedire di riempire eccessivamente con

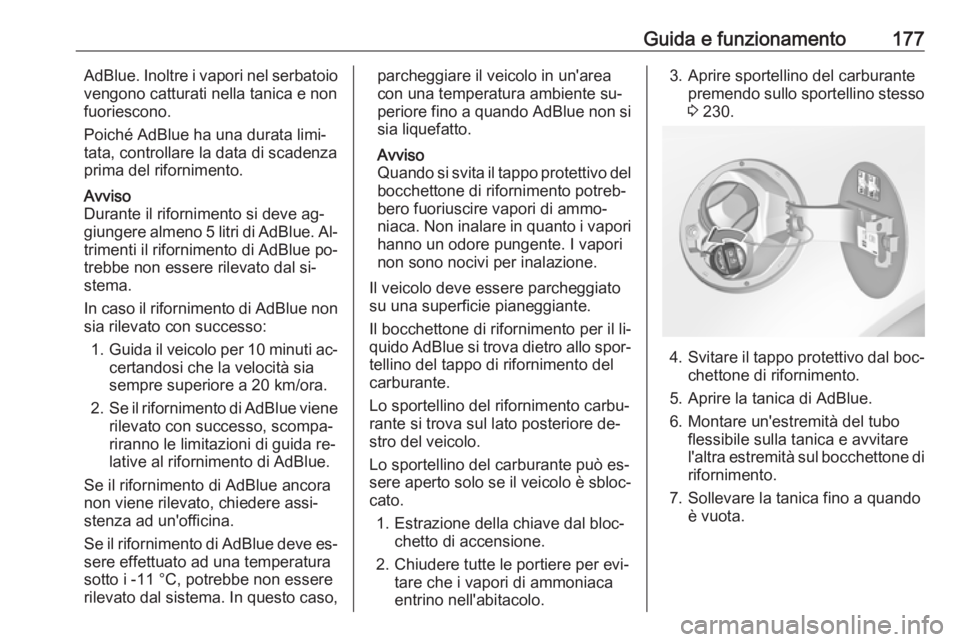

Guida e funzionamento177AdBlue. Inoltre i vapori nel serbatoio
vengono catturati nella tanica e non
fuoriescono.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Durante il rifornimento si deve ag‐
giungere almeno 5 litri di AdBlue. Al‐
trimenti il rifornimento di AdBlue po‐
trebbe non essere rilevato dal si‐
stema.
In caso il rifornimento di AdBlue non sia rilevato con successo:
1. Guida il veicolo per 10 minuti ac‐
certandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida re‐
lative al rifornimento di AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve es‐ sere effettuato ad una temperatura
sotto i -11 °C, potrebbe non essere
rilevato dal sistema. In questo caso,parcheggiare il veicolo in un'area
con una temperatura ambiente su‐
periore fino a quando AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del
bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il bocchettone di rifornimento per il li‐
quido AdBlue si trova dietro allo spor‐
tellino del tappo di rifornimento del
carburante.
Lo sportellino del rifornimento carbu‐
rante si trova sul lato posteriore de‐
stro del veicolo.
Lo sportellino del carburante può es‐ sere aperto solo se il veicolo è sbloc‐
cato.
1. Estrazione della chiave dal bloc‐ chetto di accensione.
2. Chiudere tutte le portiere per evi‐ tare che i vapori di ammoniaca
entrino nell'abitacolo.3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 230.
4. Svitare il tappo protettivo dal boc‐
chettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.
7. Sollevare la tanica fino a quando è vuota.

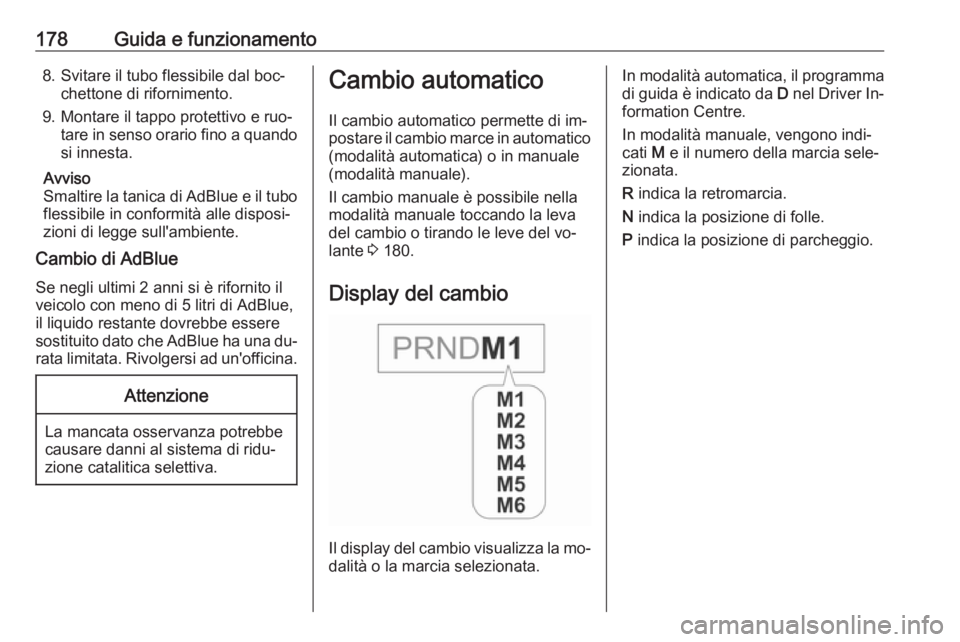

178Guida e funzionamento8. Svitare il tubo flessibile dal boc‐chettone di rifornimento.
9. Montare il tappo protettivo e ruo‐ tare in senso orario fino a quandosi innesta.
Avviso
Smaltire la tanica di AdBlue e il tubo flessibile in conformità alle disposi‐
zioni di legge sull'ambiente.
Cambio di AdBlue
Se negli ultimi 2 anni si è rifornito il
veicolo con meno di 5 litri di AdBlue,
il liquido restante dovrebbe essere
sostituito dato che AdBlue ha una du‐ rata limitata. Rivolgersi ad un'officina.Attenzione
La mancata osservanza potrebbe
causare danni al sistema di ridu‐
zione catalitica selettiva.
Cambio automatico
Il cambio automatico permette di im‐
postare il cambio marce in automatico (modalità automatica) o in manuale
(modalità manuale).
Il cambio manuale è possibile nella
modalità manuale toccando la leva
del cambio o tirando le leve del vo‐ lante 3 180.
Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia selezionata.
In modalità automatica, il programma di guida è indicato da D nel Driver In‐
formation Centre.
In modalità manuale, vengono indi‐
cati M e il numero della marcia sele‐
zionata.
R indica la retromarcia.
N indica la posizione di folle.
P indica la posizione di parcheggio.
